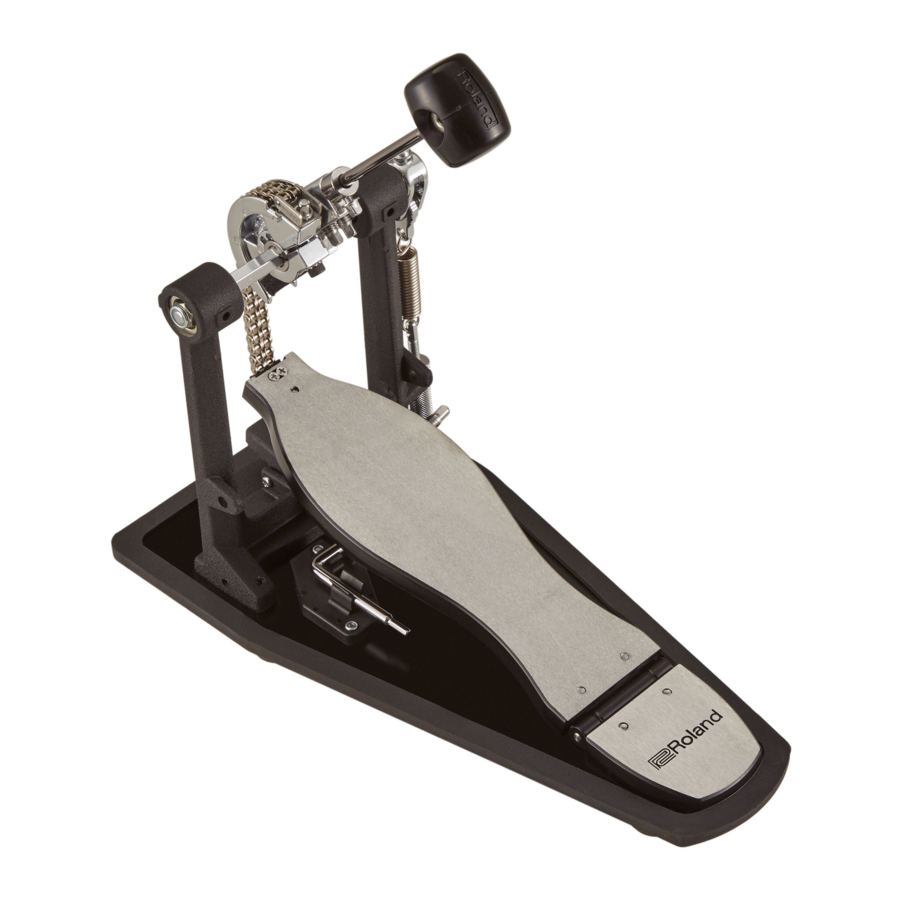

Roland RDH-100, RDH-102 - Handleiding kickdrumpedaal

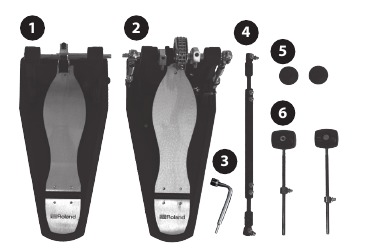

Controleer de meegeleverde items

• RDH-100


• RDH-102

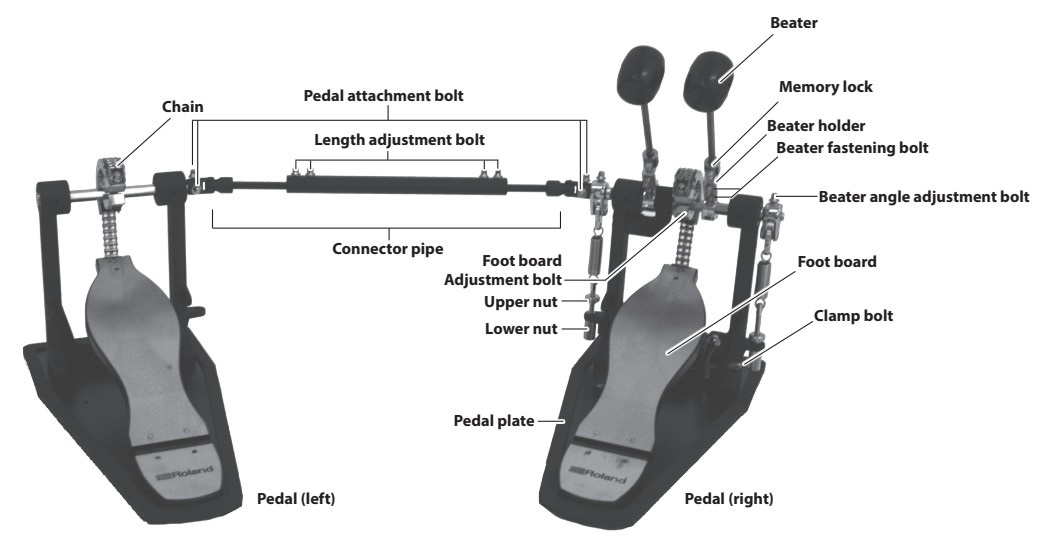

Beschrijvingen

RDH-102

RDH-100
Raadpleeg het RDH-102-pedaal (rechts).

Montage

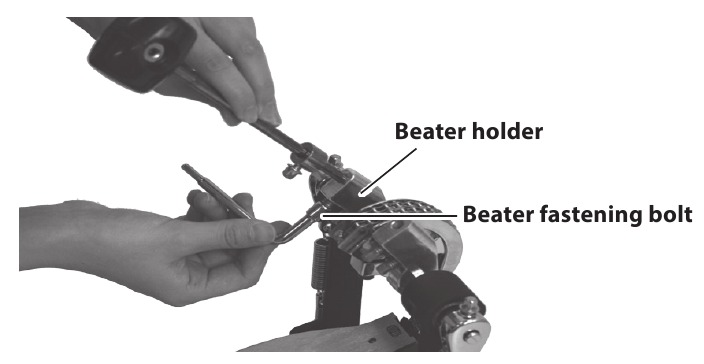

1. De klopper bevestigen (twee locaties)
   1. Gebruik de meegeleverde drumstel sleutel met inbussleutel om de bevestigingsbout van de klopper los te draaien.
   2. Plaats de klopper in de klopperhouder en draai de bevestigingsbout van de klopper weer vast.

2. De verbindingspijp bevestigen (alleen RDH-102)

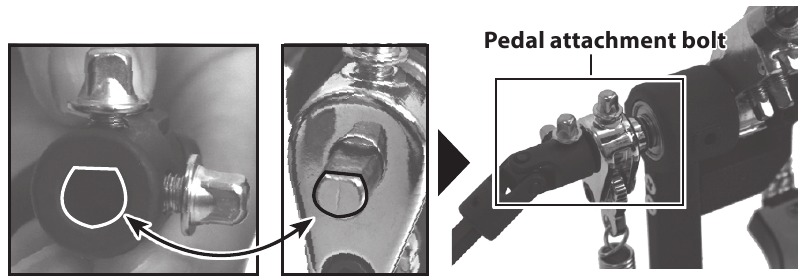

   1. Maak de pedaalbevestigingsbout van de verbindingspijp los.
   2. Bevestig de verbindingspijp aan het pedaal (rechts) en draai de pedaalbevestigingsbout (rechts) aan de rechterkant van de verbindingspijp vast.
      Zorg er op dit moment voor dat de vorm van het verbindingsgedeelte correct overeenkomt.

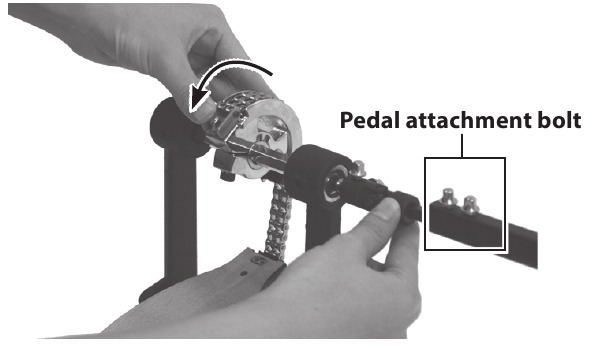

   3. Bevestig de verbindingspijp aan het pedaal (links).
      Draai de riem naar u toe en draai, met het pedaal omhoog, de pedaalbevestigingsbout (links) vast om hem vast te zetten.

3. Bevestigen aan de basdrum

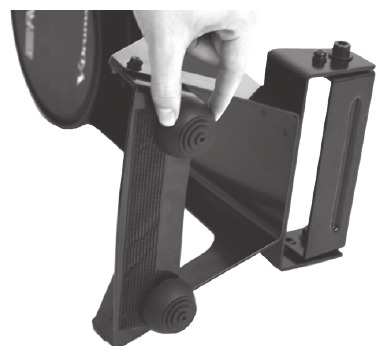

   1. Bevestig de schokdemper aan uw kickpad of basdrum.
      Plaats hem in de ankerbout aan de onderkant van de basdrum en draai de schokdemper in de schroefdraad om hem vast te draaien (twee locaties).

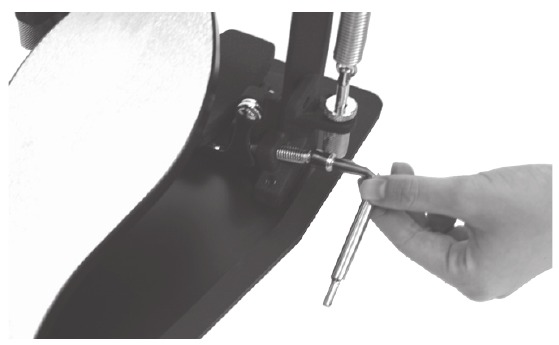

   2. Gebruik de meegeleverde drumstel sleutel met inbussleutel om de klembout van het pedaal (rechts) los te draaien.
      * Als u de drumstel sleutel gebruikt die bij de V-drum- of KD-serie is meegeleverd, kunt u de klembout gemakkelijker verstellen.

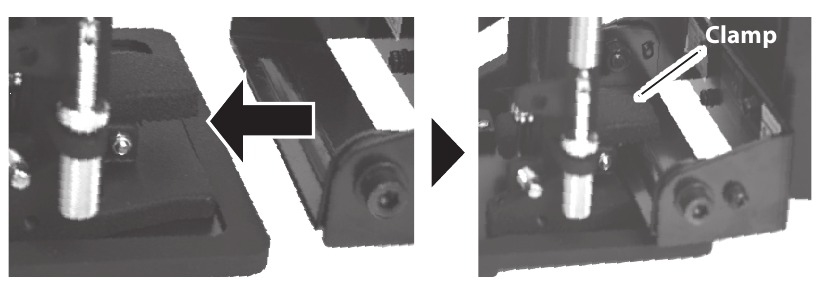

   3. Plaats de basdrum tussen de pedaalplaat en de klem.


Aanpassingen

4. De klopperpositie aanpassen

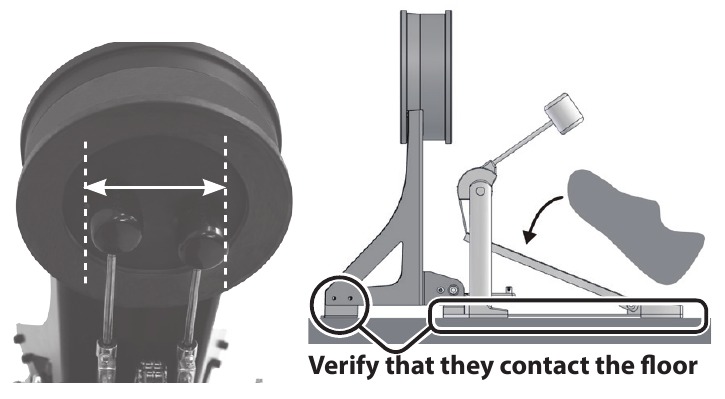

   1. Pas de klopperpositie links/rechts aan.
      Stel de klopperpositie zo in dat deze zich in het midden van het slagvlak bevindt en draai de klembout vast die u in 3-2 hebt losgemaakt om hem vast te zetten. Controleer of de basdrum en de pedaalplaat stevig contact maken met de vloer, zodat ze stabiel zijn.

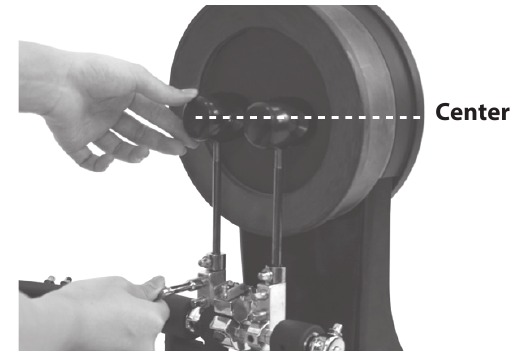

   2. Pas de klopperhoogte aan.
      Maak de geheugenvergrendeling (twee locaties) en de bevestigingsbout van de klopper (vier locaties) los en pas de klopperhoogte zo aan dat deze zich in het midden van het slagvlak bevindt. Wanneer u de hoogte hebt ingesteld, draait u eerst de bevestigingsbout en vervolgens de geheugenvergrendeling vast.

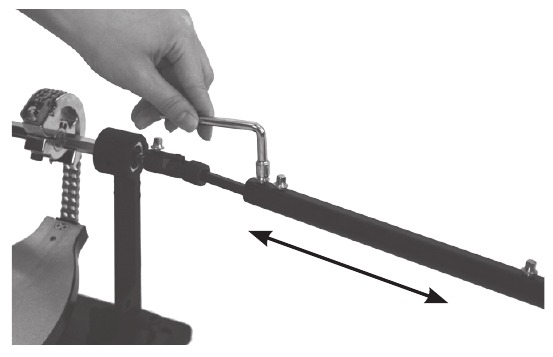

5. De pedaal (links/rechts) scheiding aanpassen
   1. Pas de lengte van de verbindingspijp aan, afhankelijk van uw drumopstelling.
      Maak de lengteverstelbouten van de verbindingspijp (vier locaties) los, pas de lengte aan en draai vervolgens de lengteverstelbouten weer vast.

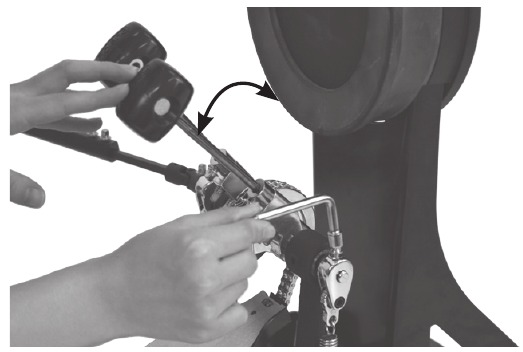

6. De klopperhoek aanpassen
   1. Maak de bout(en) voor het aanpassen van de klopperhoek los (één locatie op de RDH-100, twee locaties op de RDH-102).
   2. Terwijl u de klopper met één hand vasthoudt, draait u de bout(en) voor het aanpassen van de klopperhoek vast.

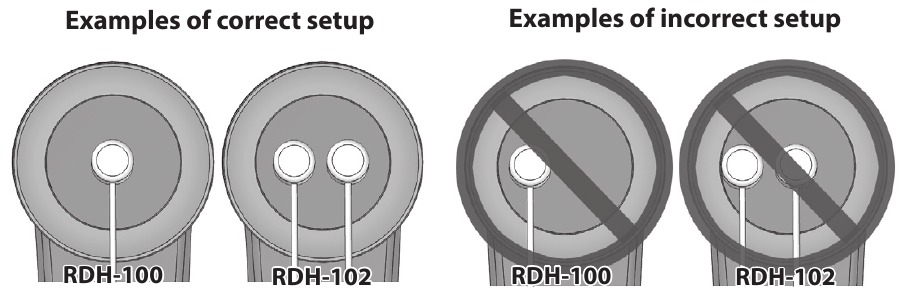

      * De onderstaande afbeelding toont de RDH-102. Als u de RDH-100 gebruikt, is er één klopper.

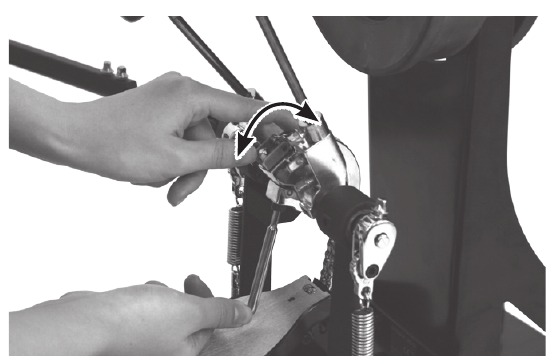

7. De voetbordhoek aanpassen
   1. Gebruik de drumstel sleutel met inbussleutel om de voetbordhoekverstelbout los te draaien.
   2. Pas de hoeveelheid kettingwikkeling aan. Door de ketting naar u toe te wikkelen, wordt de voetbordhoek groter.
   3. Wanneer u de hoek hebt opgegeven, draait u de voetbordhoekverstelbout vast om hem vast te zetten.

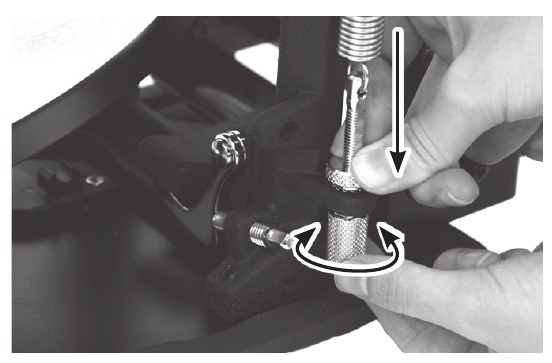

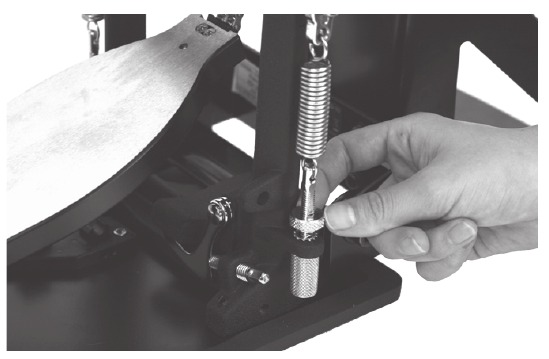

8. De pedaalspanning aanpassen
   1. Draai de bovenste moer tegen de klok in en beweeg deze omhoog.


Om de spanning te verhogen (waardoor het pedaal moeilijker in te drukken is)

2. Draai de onderste moer tegen de klok in om hem vast te draaien terwijl u de bovenste moer omlaag drukt.

Om de spanning te verlagen (waardoor het pedaal gemakkelijker in te drukken is)

2. Draai de onderste moer met de klok mee om hem los te maken terwijl u de bovenste moer omlaag drukt.

3. Draai de bovenste moer weer vast zodat deze de laagste positie bereikt.

Belangrijkste specificaties

* Dit document legt de specificaties van het product uit op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.

Veiligheidsinstructies

• Niet zelf demonteren of aanpassen
  Voer niets uit, tenzij u daartoe instructies hebt gekregen in de gebruikershandleiding. Anders loopt u het risico een storing te veroorzaken.

• Niet zelf onderdelen repareren of vervangen
  Neem contact op met uw dealer, een Roland-servicecentrum of een officiële Roland-dealer.
  Raadpleeg de Roland-website voor een lijst met Roland-servicecentra en officiële Roland-dealers.

• Niet gebruiken of opslaan op de volgende soorten locaties
  • Blootgesteld aan extreme temperaturen (bijv. direct zonlicht in een afgesloten voertuig, in de buurt van een verwarmingskanaal, bovenop warmtegenererende apparatuur); of zijn
  • Vochtig (bijv. baden, wasruimtes, op natte vloeren); of zijn

  • Blootgesteld aan stoom of rook; of zijn
  • Blootgesteld aan zout; of zijn
  • Blootgesteld aan regen; of zijn
  • Stoffig of zanderig; of zijn
  • Blootgesteld aan hoge niveaus van trillingen en schokken; of zijn
  • Geplaatst op een slecht geventileerde plaats.
• Niet op een onstabiele plaats zetten

  Anders loopt u het risico op letsel als gevolg van het omvallen of vallen van het apparaat.
• Wees voorzichtig om kinderen te beschermen tegen letsel

  Zorg er altijd voor dat er een volwassene aanwezig is om toezicht en begeleiding te bieden bij het gebruik van het apparaat op plaatsen waar kinderen aanwezig zijn, of wanneer een kind het apparaat gebruikt.
• Niet laten vallen of blootstellen aan sterke schokken
  Anders loopt u het risico schade of een storing te veroorzaken.


• Vermijd het beklimmen van de unit of het plaatsen van zware voorwerpen erop
  Anders loopt u het risico op letsel als gevolg van het omvallen of vallen van het apparaat.

• Wees voorzichtig om te voorkomen dat vingers bekneld raken
  Wees voorzichtig om uw vingers niet te beknellen bij het opzetten of demonteren van het pedaal.

  • Voetbord
• Houd kleine voorwerpen buiten het bereik van kinderen

  Om accidentele inname van de onderstaande onderdelen te voorkomen, moet u deze altijd buiten het bereik van kleine kinderen bewaren.
  • Verwijderbare onderdelen
    Schroeven
    Veeronderdelen
    Knoppen
    Bouten
    Moeren
  • De onderkant van de pedaalplaat heeft rubberen uitsteeksels die trillingen absorberen. Hoewel de standaard tijdens de prestaties kan zwaaien, is dit geen storing.

• Plaatsing
  Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u de unit plaatst, kunnen de rubberen voetjes het oppervlak verkleuren of beschadigen.
• Onderhoud
  Gebruik nooit benzine, verdunners, alcohol of oplosmiddelen van welke aard dan ook om verkleuring en/of vervorming te voorkomen.
• Aanvullende voorzorgsmaatregelen
  • Dit instrument is ontworpen om de vreemde geluiden die worden geproduceerd tijdens het bespelen tot een minimum te beperken. Omdat geluidstrillingen echter in grotere mate dan verwacht door vloeren en muren kunnen worden doorgegeven, moet u ervoor zorgen dat deze geluiden geen overlast veroorzaken voor anderen in de buurt.
  • Wanneer u de verpakkingsdoos of het opvulmateriaal waarin deze unit was verpakt weggooit, moet u de afvalverwerkingsvoorschriften in uw regio naleven.
• Intellectueel eigendomsrecht
  Roland en Noise Eater zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.

Roland-servicecentra en -distributeurs
Wanneer u reparatieservice nodig heeft, gaat u naar deze URL en zoekt u uw dichtstbijzijnde Roland-servicecentrum of geautoriseerde Roland-distributeur in uw land.
http://roland.cm/service
