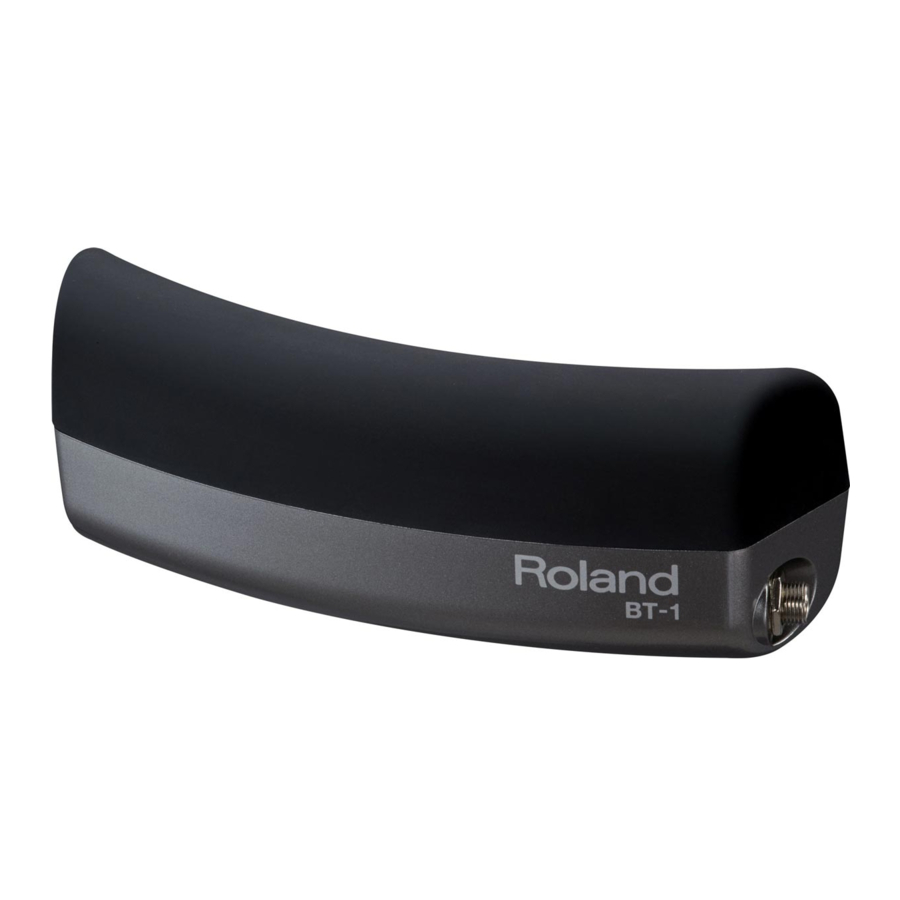

Roland BT-1 - Bar Trigger Pad Handleiding

Aan de slag

Belangrijkste functies

• Een bar-type single triggerpad die je met de schouder van je stick kunt bespelen
• Kan worden bevestigd aan de hoepel van een V-Drums mesh pad of je akoestische drum. Ondersteunt ook in de handel verkrijgbare stangtype bevestigingen en V-Drums standaard pad bevestigingen
• De BT-1 is ontworpen om onbedoelde triggering te minimaliseren, en kan worden gebruikt als een padschakelaar voor het wijzigen van kits of het starten/stoppen van nummers
• Compact ontwerp dat je spel niet belemmert

Inhoud van de verpakking

• BT-1
• Bevestiging (voor stangtype bevestiging)
• Bevestigingsbout x 2
• Spacer (S) x 1, (L) x 1
• Aansluitkabel
• Gebruikershandleiding

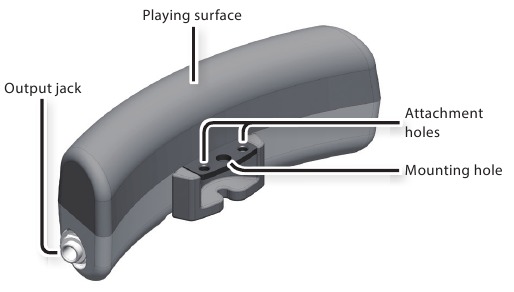

Beschrijvingen van onderdelen

Over de spacer

Wanneer de spacer (S) vanuit de fabriek wordt verzonden, is deze geïnstalleerd en kun je de BT-1 zo gebruiken. Wanneer je de BT-1 bevestigt aan de hoepel van de PDX-100 of PD-85, vervang dan de spacer (S) door de spacer (L).

Instellingen

De BT-1 kan worden bevestigd aan de hoepel (stem bout) van een V-Drums mesh pad of je akoestische snare of tom.

Door de meegeleverde bevestiging te gebruiken, kun je hem ook bevestigen aan een in de handel verkrijgbare standaard (stangtype bevestiging) of aan de pad bevestiging van een V-Drums standaard.

De BT-1 bevestigen aan een drumhoepel

LET OP
Wanneer de BT-1 is bevestigd aan de hoepel van een akoestische drum of V-Drums pad, zal het slaan op de BT-1 ervoor zorgen dat de drum waarop hij is gemonteerd geluid maakt. Als dit een probleem vormt, kan de BT-1 op een standaard worden gemonteerd.

* Afhankelijk van de vorm van de hoepel is het mogelijk dat de BT-1 niet correct kan worden bevestigd.

* De BT-1 kan niet worden bevestigd aan de hoepel van een basdrum.

* De BT-1 kan niet worden bevestigd aan de PDX-8 of PDX-6.

* Om de BT-1 aan een PDX-100 of PD-85 te bevestigen, moet je eerst de spacer (L) installeren.

1. Verwijder de stem bout van de plaats waar je de BT-1 wilt bevestigen.
   * Als het vel sterk gespannen is, maak dan eerst het hele vel iets los.

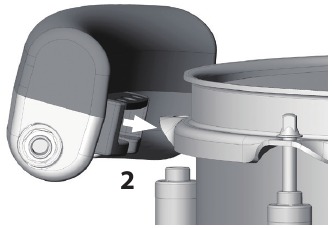

2. Leg het montagegat van de BT-1 over het boutgat van de hoepel.

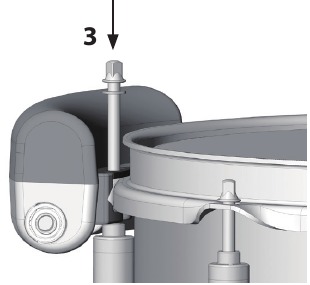

3. Bevestig de stem bout.

4. Pas de spanning van het vel aan.
   * Het slaan op de BT-1 kan de spanning van het vel beïnvloeden.

De BT-1 bevestigen aan een standaard

Om de BT-1 aan een standaard te bevestigen (stangtype bevestiging), moet je eerst de meegeleverde bevestiging op de BT-1 installeren.

De bevestiging installeren

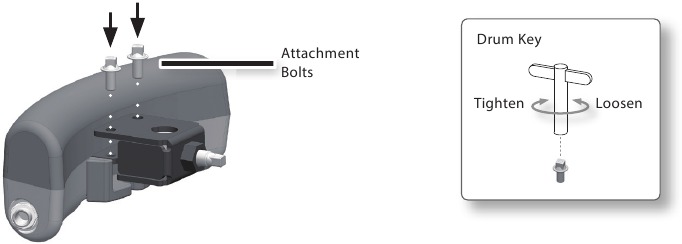

1. Installeer de bevestiging op de BT-1 zoals weergegeven in de afbeelding.
   Gebruik de meegeleverde bevestigingsbouten om de bevestiging stevig vast te zetten.
   * Verwijder de spacer.
   * Gebruik je eigen drumsleutel om de bouten vast te draaien.


De BT-1 bevestigen aan een standaard

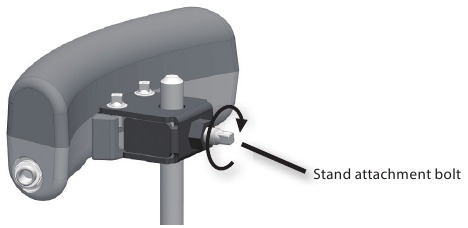

1. Bevestig de BT-1 aan de stang van de standaard en draai de standaard bevestigingsbout vast.
   * Wanneer je de BT-1 aan de standaard bevestigt, moet je ervoor zorgen dat je de standaard bevestigingsbout stevig vastdraait. Als een van deze los blijft zitten, kan de pad eraf vallen.


MEMO
Controleer bij het bevestigen van de BT-1 aan een in de handel verkrijgbare stangtype bevestiging de afmetingen van de stang. Afhankelijk van de afmetingen van de stang is het mogelijk dat de pad niet aan de stang kan worden bevestigd.

Toegestane stangdiameters: 8,0–12,5 mm (3/8–1/2 inch)

Aansluiten op een drumklankmodule

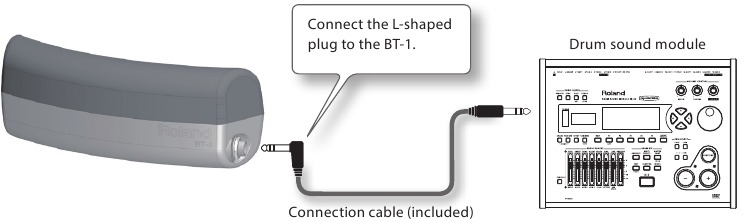

Gebruik de meegeleverde kabel om de BT-1 aan te sluiten op je drumklankmodule.

* Om storingen en defecten aan de apparatuur te voorkomen, moet je altijd het volume verlagen en alle apparaten uitschakelen voordat je aansluitingen maakt.

1. Gebruik de meegeleverde kabel om de uitgang jack van de BT-1 aan te sluiten op een trigger input van je drumklankmodule.
   * Je moet een stereo kabel gebruiken. De werking zal niet correct zijn als een andere kabel wordt gebruikt.
   * Wanneer je de BT-1 aansluit op een TD-15, TD-11, TD-9 of TD-4, kun je ook de kabel gebruiken die bij de drumklankmodule is meegeleverd.

2. Maak de trigger parameter instellingen voor de drumklankmodule.
3. Sla op de BT-1 en controleer of deze correct werkt.

MEMO

• De BT-1 is een single triggerpad. Hij kan geen onderscheid maken tussen slagen op zijn head en rim.
• Bij sommige drumklankmodules zal de BT-1 functioneren als de rimtrigger van een pad. In dit geval raden we aan om geen geluid of controle functie (bijv. pad patroon) toe te wijzen aan de "head" (kop) van de ingang waarop de BT-1 is aangesloten.

Triggerparameterinstellingen voor de drumgeluidsmodule

Om ervoor te zorgen dat de BT-1 correct werkt, moet je de optimale triggerparameterwaarden specificeren op je drumgeluidsmodule.

* Raadpleeg de handleiding van je drumgeluidsmodule voor meer informatie over het instellen.

* Mogelijk moet je de triggerparameters aanpassen, afhankelijk van hoe je de BT-1 hebt bevestigd en waar je hem hebt geïnstalleerd.

TD-30

* De BT-1 werkt alleen als de head-trigger.

* Als "BT1" niet wordt weergegeven als Trig Type-keuze, update dan je systeemprogramma.

TD-15, TD-11

* De BT-1 werkt alleen als de head-trigger.

* De trigger-ingangen "KIK" en "RDB" worden niet ondersteund.

* Als "BT-1" niet wordt weergegeven als Pad Type-keuze, update dan je systeemprogramma.

Je systeemprogramma updaten
TD-30, TD-15, TD-11, Octapad SPD-30, SPD-SX
Op deze modellen verschijnt "BT-1" als een keuze voor Trig Type (of Pad Type) als je het systeemprogramma van je apparaat bijwerkt.
Raadpleeg de volgende URL voor meer informatie over het updaten.
http://www.roland.com/support/

Octapad SPD-30

* De BT-1 werkt alleen als de head-trigger.

* Als "BT-1" niet wordt weergegeven als Pad Type-keuze, update dan je systeemprogramma.

SPD-SX

* De BT-1 werkt alleen als de head-trigger.

* De BT-1 werkt niet correct als INPUT MODE is ingesteld op TRIGx2.

* Als "BT-1" niet wordt weergegeven als een TRIG TYPE-keuze, update dan je systeemprogramma.

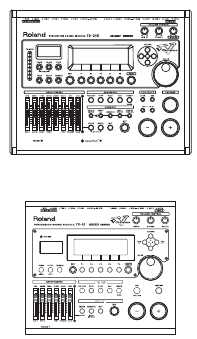

TD-20X, TD-20, TDW-20, TD-12

* De BT-1 werkt als de rim-trigger van de pad. Er mag geen geluid of controlefunctie (bijv. pad-patroon) worden toegewezen aan de "head" van de ingang waarop de BT-1 is aangesloten.

TD-9

* De trigger-ingangen "KIK" en "RDB" worden niet ondersteund.

* De BT-1 werkt als de rim-trigger van de pad. Er mag geen geluid of controlefunctie (bijv. pad-patroon) worden toegewezen aan de "head" van de ingang waarop de BT-1 is aangesloten.

TD-4

* De trigger-ingangen "KIK", "T1", "T2" en "T3" worden niet ondersteund.

* De BT-1 werkt als de rim-trigger van de pad. Er mag geen geluid of controlefunctie (bijv. pad-patroon) worden toegewezen aan de "head" van de ingang waarop de BT-1 is aangesloten.

Probleemoplossing

Als de BT-1 niet werkt zoals je verwacht, controleer dan eerst de volgende punten.

Als je het probleem nog steeds niet kunt oplossen, neem dan contact op met je winkelier, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina "Informatie".

Belangrijkste specificaties

Roland BT-1: Bar Trigger Pad

Trigger	1
Connector	OUTPUT Jack (Stereo 1/4" phone type)
Afmetingen	170 (B) x 53 (D) x 60 (H) mm 6-3/4 (B) x 2-1/8 (D) x 2-3/8 (H) inches
Gewicht	300 g 11 oz
Accessoires	Handleiding, Bevestiging, Bevestigingsbout, Afstandsstuk, Aansluitkabel (stereo)
Ondersteunde V-Drums-pads	PD-128S, PD-128, PD-108, PD-125, PD-105, PDX-100, PD-85
Acceptabele hoepelgrootte	* Afhankelijk van de vorm van de hoepel, is het mogelijk niet mogelijk om de BT-1 correct te bevestigen.
Acceptabele stangdiameters	8.0–12.5 mm 3/8–1/2 inch
Opties (apart verkrijgbaar)	Pad Mount (MDH-serie)

* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.
