Launch Creader Professional 123X - Snelstartgids voor OBD2-scannerdiagnosetool

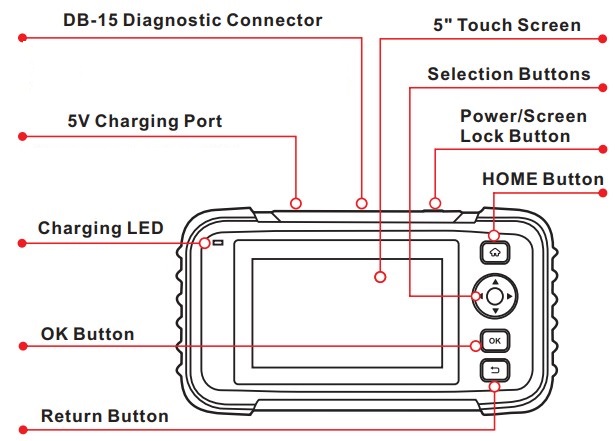

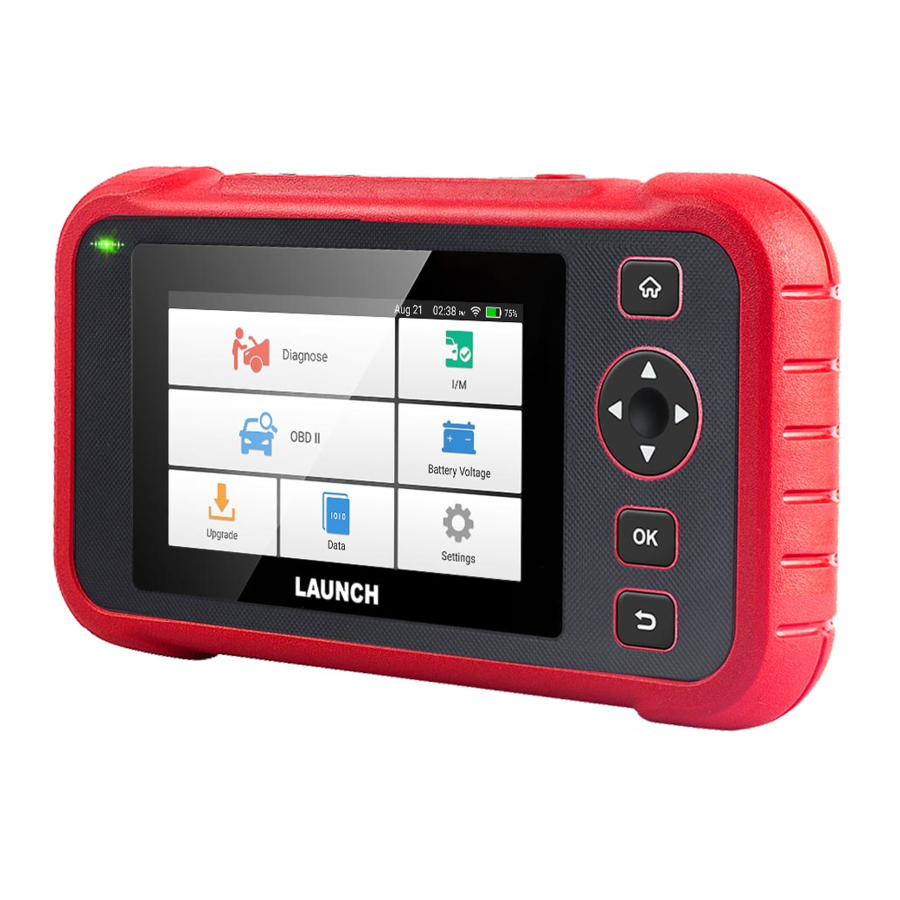

Display Tablet

• DB-15 Diagnostische Connector
  (Om via een diagnostische kabel verbinding te maken met de DLC (Data Link Connector) van het voertuig.)
• 5V Oplaadpoort
  (Om verbinding te maken met externe DC-voeding voor het opladen van de tool.)
• Oplaad-LED
  (Rood: Bezig met opladen. Groen: Volledig opgeladen.)
• OK Button
• Return Button (Terugknop)
• 5" Touch Screen (5" Aanraakscherm)
• Selection Buttons (Selectieknoppen)
• Power/Screen Lock Button (Aan/uit-knop/Schermvergrendelknop)
• HOME Button (HOME-knop)

Opladen & Inschakelen

Er zijn twee oplaadmethoden beschikbaar:

Via oplaadkabel: Steek het ene uiteinde van de meegeleverde oplaadkabel in de 5V-oplaadpoort van de tool en het andere uiteinde in de externe DC-voeding.

Via diagnostische kabel: Steek het ene uiteinde van de diagnostische kabel in de DB-15-connector van de tool en het andere uiteinde in de DLC van het voertuig.
Zodra de oplaad-LED continu groen brandt, geeft dit aan dat de batterij volledig is opgeladen.

Druk op de [Power]-knop (Aan/uit-knop) om hem in te schakelen.

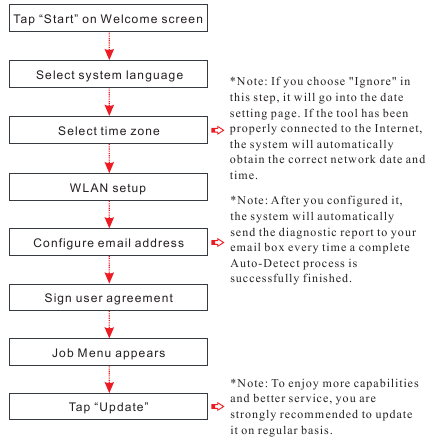

Aan de slag

Als u deze tool voor het eerst gebruikt, moet u enkele systeeminstellingen configureren en de diagnostische software gesynchroniseerd houden met de nieuwste versie.

Volg de onderstaande stappen om verder te gaan.

Voorbereiding

1. Zet het contact uit.

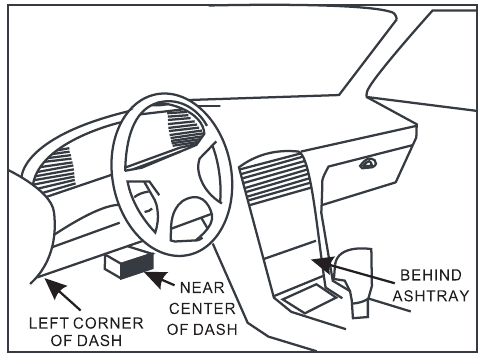

2. Zoek de DLC van het voertuig: Deze biedt standaard 16 pinnen en bevindt zich over het algemeen aan de bestuurderszijde, ongeveer 30 cm vanaf het midden van het dashboard. Zie Afbeelding DLC Location (DLC-locatie). Als de DLC niet onder het dashboard is geplaatst, wordt er een label met de positie aangegeven.

   Raadpleeg de autoreparatiehandleiding als er geen DLC wordt gevonden.

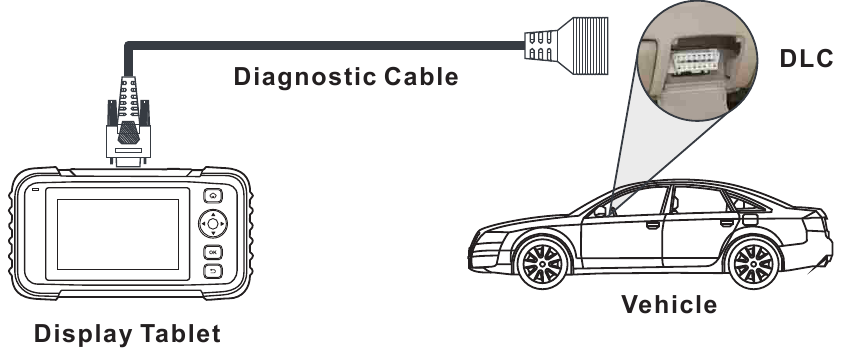

3. Steek het ene uiteinde van de diagnostische kabel in de DB-15-connector van de tool en draai de captive schroeven vast. Sluit het andere uiteinde aan op de DLC van het voertuig.

   *Opmerking: De tool werkt ALLEEN met 12V-personenauto's die zijn uitgerust met een standaard OBD-II-diagnoseaansluiting.
4. Zet de contactsleutel op aan.

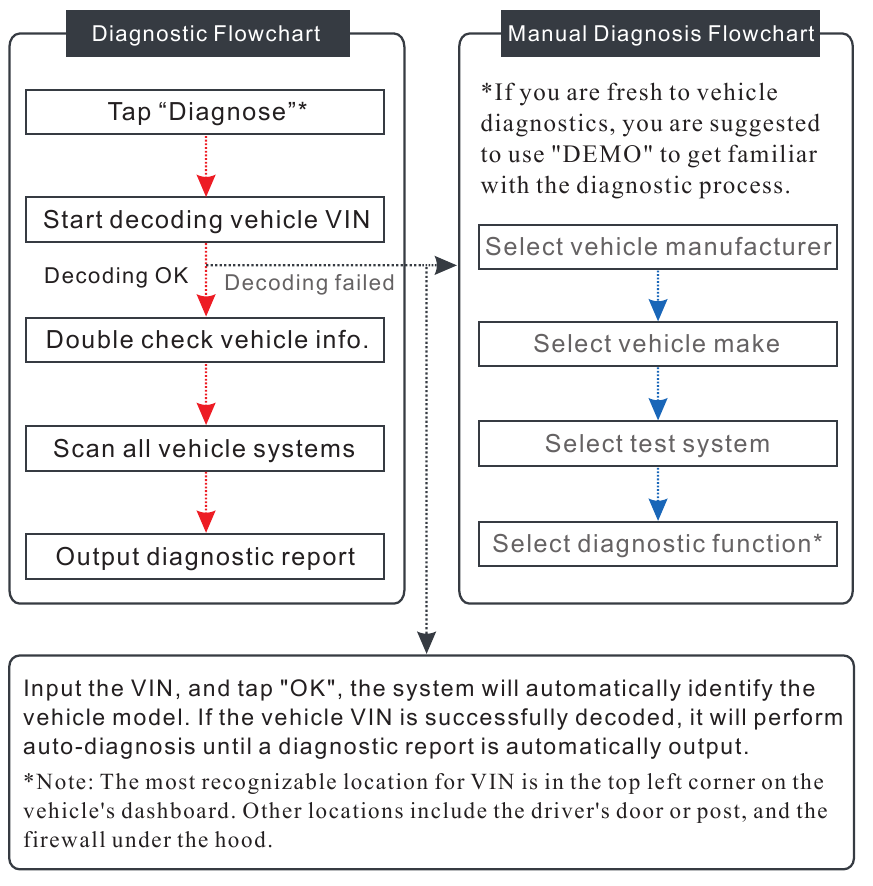

Start Diagnose

Automatische detectie en handmatige diagnose worden ondersteund. Als de automatische detectie mislukt, kunt u ervoor kiezen om het VIN handmatig in te voeren of de automatische detectiesessie te verlaten om over te schakelen naar de handmatige diagnosemodus.

*Opmerking: Als "Automatic detection on connect" (Automatische detectie bij verbinding) in "Settings" (Instellingen) is ingesteld op AAN, kan deze stap worden genegeerd.
