Depstech DS520 - Handleiding voor industriële endoscoop

Productkenmerken

• DEPSTECH is een bloeiend technologiebedrijf, gespecialiseerd in het creëren van verschillende endoscopen en toegewijd om u een veiliger gevoel te geven.
• DS520 is een hoogwaardige industriële endoscoop, uitgerust met een 5 inch IPS high-definition display, heeft de camera- en videofuncties en slaat op in een TF-geheugenkaart (Micro-SD-kaart). Dergelijke camera maakt gebruik van een hoogwaardige CMOS-chip die de hoogste framesnelheid ondersteunt om heldere beelden te krijgen met Bluart 3.0-technologie, die veel wordt gebruikt in industrieel onderhoud, onderhoud van apparaten, mechanisch onderhoud en ontwerp en andere gebieden.

Speciale waarschuwing en kennisgeving

• Dit product is een camera van een industriële endoscoop, niet van toepassing op medisch of lichamelijk onderzoek!
• Om de levensduur van de batterij te verlengen, wordt aanbevolen om het apparaat eenmaal per 3 maanden op te laden, ongeacht of het wordt gebruikt.
• Probeer niet zelf de interne batterij te vervangen, omdat onprofessionele bediening kan leiden tot risico's op persoonlijk letsel als gevolg van oververhitting van de batterij, enz.

Veiligheid en bescherming

• De probe van de camera is een elektronisch apparaat met hoge precisie, dus raak de probe van de camera niet en trek niet aan de kabels, wat kan leiden tot een defect van het apparaat.
• Met een IP67 waterdichte laag, moet de probe met extra zorg worden gebruikt en worden beschermd tegen krassen!
• De cameraprobe is gemaakt van materialen die niet bestand zijn tegen hoge temperaturen, dus zorg ervoor dat de interne temperatuur van elke interne verbrandingsmotor of andere apparatuur waarvan de interne temperatuur hoger is, is afgekoeld wanneer ze worden onderzocht, anders wordt het apparaat direct beschadigd!
• In geval van schade aan het apparaat, demonteer het dan niet zelf, maar neem contact op met de verkoper of de leverancier voor meer professionele onderhoudsdiensten.
• Kinderen mogen dit apparaat niet zelfstandig gebruiken zonder begeleiding van volwassenen.

Bedienings- en opslagomgevingen

• Het apparaat moet worden gebruikt bij een omgevingstemperatuur van 32~113℉ (0~45℃).
• Het apparaat moet worden opgeslagen op een droge, schone, olievrije en waterloze plaats zonder chemische vloeistoffen.

Productintroductie

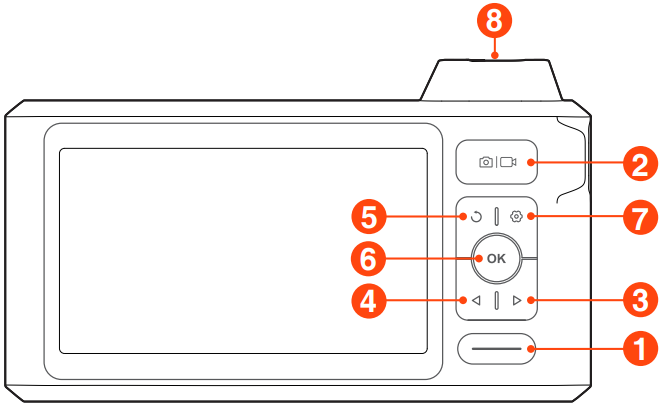

Voorkant

		Hold this button for 2s to power on/off the endoscope
		Single press to take a photo or end the video record Hold this button for 2s to start a video record
		Click to increase the LED lights brightness of the camera Move the cursor down(When in the menu)
		Click to dim the LED lights of the camera Move the cursor up(In the menu)
		Click to rotate the real-time image 180° Hold this button for 2s to switch main/side camera (Only applicable to dual-lens products)
		Hold this button for 2s to enter/exit the album Click to confirm the selections (When in the menu)
		Click to enter the menu
	USB Port	Hard wired USB port socket

Onderkant

	TF Card Slot Support up to 32G TF card Please format it on first use
	Type-C Charging Port For charging (Type-C cable connected to the adapter) For data transmission (Type-C cable connected to PC client)
	Reset Button Short click the reset button with the reset pin, the device will be shut down and reseted.
	Charging Status LED Indicator Red LED indicator flashes: Charging Red LED indicator stays on: Charging finished

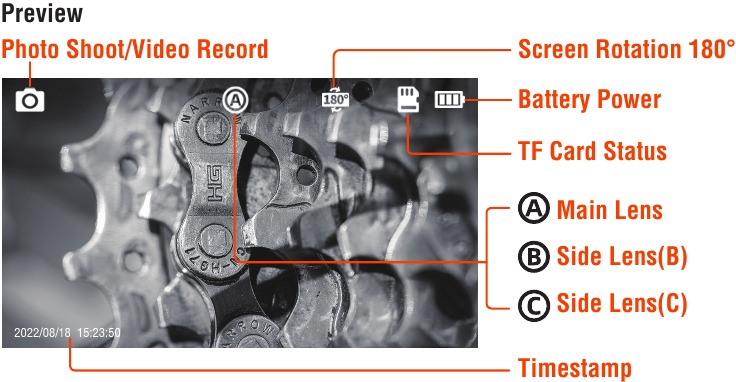

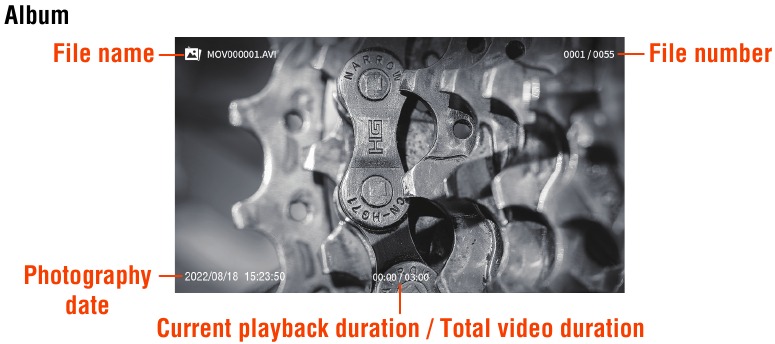

UI Introductie

Tips:
Dual Lens:

1. Main Lens
2. Side Lens

Triple Lens:

1. Main Lens
2. Side Lens(B)
3. Side Lens(C)

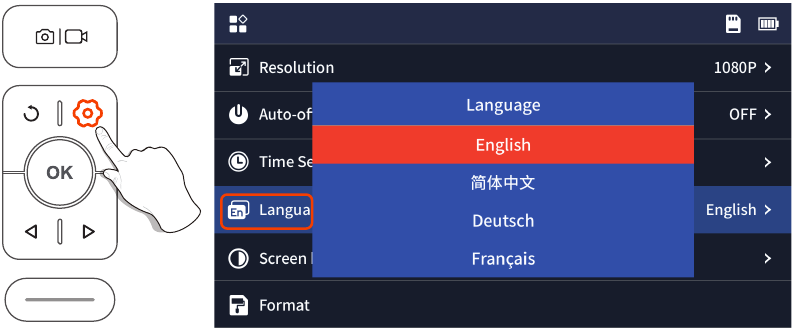

Taalinstelling

De standaardtaal van het apparaat is Engels; Als een andere taal vereist is, volg dan de onderstaande stappen:

1. Klik op de button om de menu-interface te openen, selecteer Language (Taal) door op de arrow button te drukken en druk vervolgens op de button, om de taalinstellingen te openen.

2. Klik op de button om de gewenste taal te selecteren en druk vervolgens op de button om de taal te wijzigen.
3. Klik op de button om terug te keren naar de hoofdinterface.

Foto/Video

1. Maak foto's door op de button te drukken.

2. Lang indrukken om een video-opname te starten, één keer drukken om de video-opname te beëindigen.

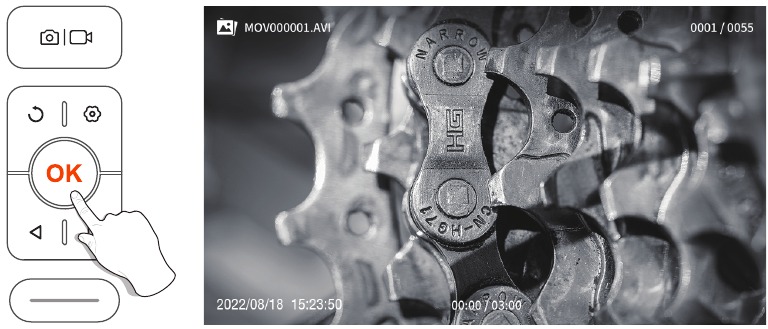

Foto/Video bekijken

1. Lang indrukken in de voorbeeldmodus om het fotoalbum te openen.
2. Druk op om foto's te bekijken, klik op om video's af te spelen.
3. Lang indrukken om het fotoalbum te verlaten.

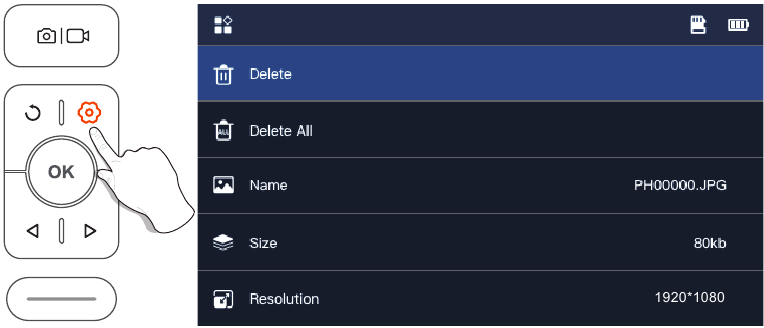

Foto/Video verwijderen

1. Tijdens het bekijken van foto's/video's drukt u op om de detailpagina van de foto/video te openen.

2. Druk op om te kiezen of u het huidige bestand of alle bestanden wilt verwijderen.

Lens Switching

(Alleen beschikbaar voor producten met dubbele en drievoudige lens)
Wanneer het product is ingeschakeld, opent het standaard de hoofdlens, lang indrukken de button 2s kan de lens schakelen (Main Lens - Side Lens - Split Screen - Main Lens)

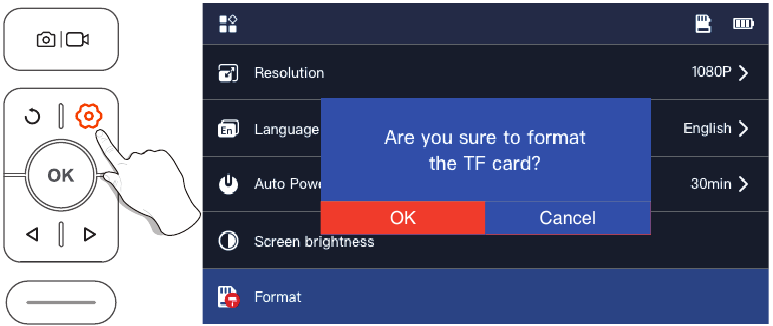

TF-kaart formatteren

1. Druk in de voorbeeldinterface op de button om het menu te openen;
2. Druk op om de optie "Format" (Formatteren) te selecteren;
3. Druk op om de optie-interface te openen, selecteer "OK" (OK);
4. Wacht tot het formatteren is voltooid.

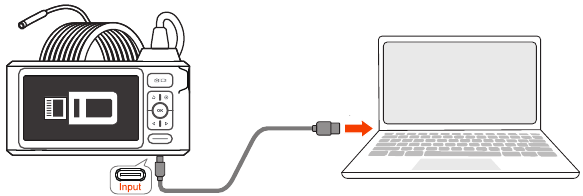

Foto- en videobestanden naar de computer kopiëren

1. Gebruik een TF-kaartlezer om direct gegevens te kopiëren.

2. Gebruik een Type-C-kabel om verbinding te maken met de computer om het instellingenpad te kopiëren.
   1. Sluit het product aan op uw computer.

   2. Druk op de button om het menu te openen.
   3. Selecteer "Data transmission" (Gegevensoverdracht).
   4. Druk op de button om het kopiëren naar de computer te starten.

Als het apparaat niet is verbonden met de computer, klikt u op "Data transmission" (Gegevensoverdracht) in de setup-interface, waarna het USB-pictogram op het display verschijnt; Druk op de button om af te sluiten.
Het is normaal dat "No Signal" (Geen signaal) op het scherm verschijnt wanneer u op de button drukt om de gegevensoverdracht te verlaten.

Oplaadinstructies

1. Sluit het apparaat aan op de DC 5V-adapter om op te laden;
2. Het rode indicatielampje knippert wanneer het apparaat wordt opgeladen en brandt altijd wanneer het volledig is opgeladen.

Handleiding voor de installatie van accessoires

Installatie-methode:

Draai tegen de klok in - verwijder de beschermkap

Draai met de klok mee - draai de accessoires vast

Specificaties

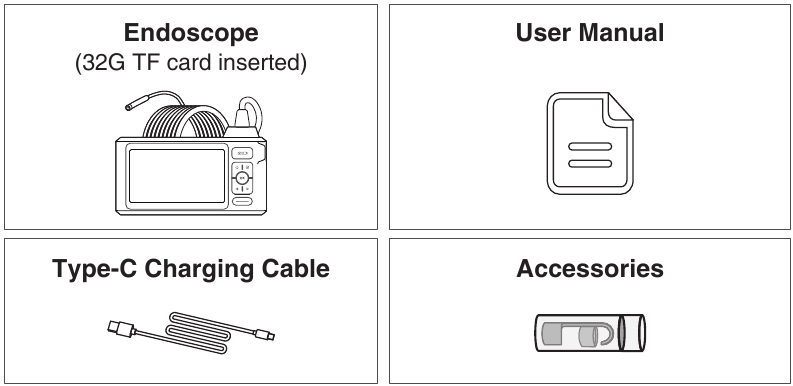

Paklijst

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Depstech DS520 - Handleiding voor industriële endoscoop

Beschikbare talen
