SPYPOINT LINK-MICRO-LTE - Handleiding voor cellulaire trailcamera

Introductie

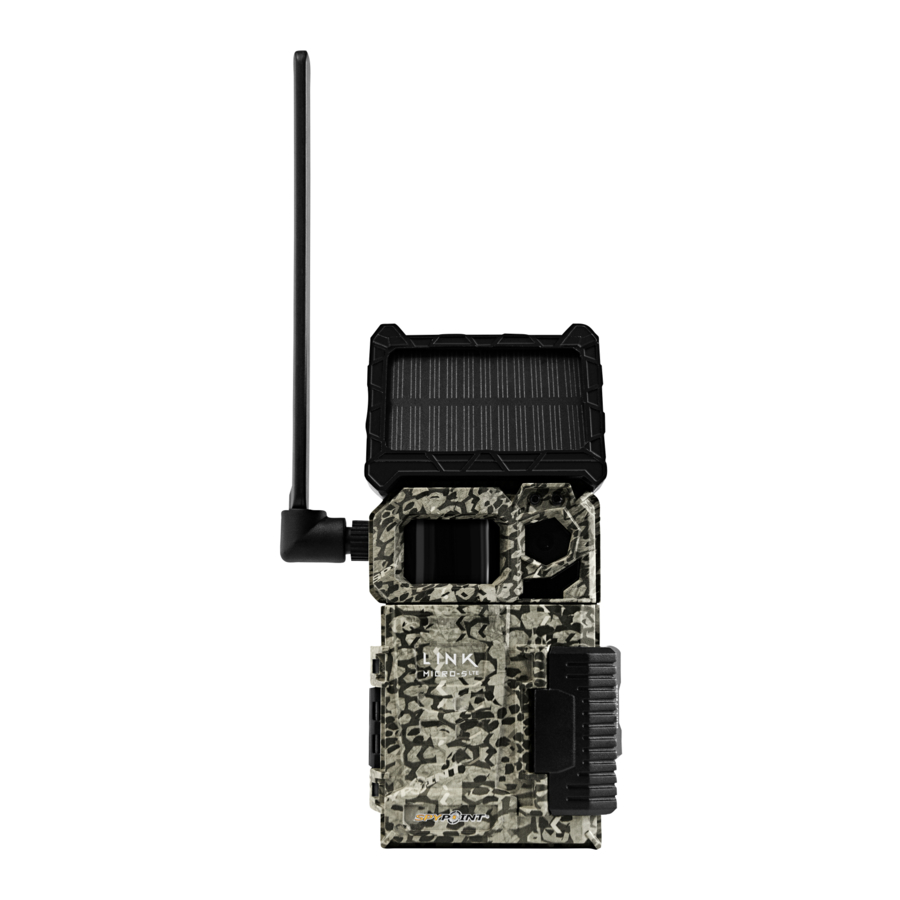

LINK-MICRO-S-LTE PRESENTATIE

De LINK-MICRO-S-LTE is een van de vele jachtcamera's van het merk SPYPOINT. Wat hem onderscheidt, is in de eerste plaats zijn afmeting. De camera's van de MICRO-serie zijn de kleinste op de markt, waardoor ze, naast hun camouflagekleur, gemakkelijk te verbergen zijn.

De LINK-MICRO-S-LTE is ook een cellulaire camera, d.w.z. hij stelt u in staat om op afstand, via de cellulaire applicatie die eraan is gekoppeld:

• De genomen foto's over te zetten naar uw smartphone of tablet.
• Uw foto's te bekijken.
• De status van uw apparaat te controleren.
• De complete programmering van het apparaat uit te voeren.

Het is ook een zonnecamera. Daarom biedt hij een interessante autonomie op het gebied van stroomvoorziening. Hij wordt geleverd met een zeer krachtige lithiumbatterij die wordt gevoed zodra het geïntegreerde zonnepaneel licht detecteert.

Zijn robuuste ontwerp, eenvoudige bediening, betrouwbare verbinding (LTE-netwerk), snelle activering bij bewegingsdetectie en meer betaalbare prijs maken het een uniek en uiterst populair product onder jachtliefhebbers.

DANK U VOOR HET KIEZEN VAN EEN SPYPOINT-PRODUCT

Deze gebruikershandleiding introduceert u in de functies van uw nieuwe LINK-MICRO-S-LTE en begeleidt u bij de verwerving van de functionaliteiten, zodat u deze optimaal kunt gebruiken.

Onze prioriteit is het aanbieden van een uitstekende service aan onze klanten. Als u technische ondersteuning voor uw camera nodig heeft, kunt u als volgt contact met ons opnemen:
Neem contact op met onze chatservice van maandag tot en met vrijdag, van 8:30 uur tot 16:30 uur, rechtstreeks op de SPYPOINT-site (in de rechterbenedenhoek van het Support-gedeelte, door te klikken op het venster "Chat with an expert" ("Chat met een expert"), www.spypoint.com).

Ga naar www.spypoint.com/en/support voor meer informatie over onze apparaten.

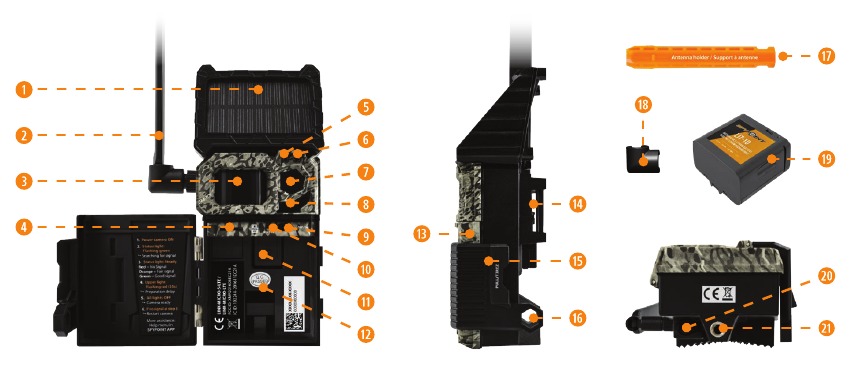

Componenten

1. Zonnepaneel
2. Antenne
3. Detectielens
4. MicroSD-kaartsleuf
5. Lichtsensor
6. Vertragingslicht
7. Fotolens
8. LED
9. OFF/ON (UIT/AAN) schakelaar
10. STATUS-lampje
11. SIM-kaartsleuf
12. Batterijcompartiment
13. Deur
14. Sleuf voor installatieriem
15. Vergrendelingspal
16. Kabelvergrendelingsgat
17. Antennesteun
18. Antennehouder
19. Lithiumbatterijpakket
20. 12 V-aansluiting
21. Schroefdraad voor standaard
22. ¼"-20 statiefbevestiging

1. ZONNEPANEEL
   Zonne-energie sensor voor het opladen van het interne lithiumbatterijpakket.
2. ANTENNE
   Vangt het cellulaire signaal op.
3. DETECTIELENS
   Vergroot het detectiegebied van de bewegingssensor van de camera.
4. MICROSD-KAARTSLEUF
   Ruimte voor het plaatsen van de microSD-kaart (niet inbegrepen) die nodig is om foto's op te slaan.
5. LICHTSENSOR
   Detecteert de omgevingslichtomstandigheden voor het maken van foto's: overdag in kleur, 's nachts in zwart-wit.
6. VERTRAGINGSLICHT
   Tijdens de installatie, zodra het signaal is gevonden, knippert dit lampje 30 seconden zodat de gebruiker weg kan lopen zonder te worden gefotografeerd.
7. FOTOLENS
   Beeldsensor.
8. LED
   4 krachtige LED's die 's nachts oplichten voor heldere zwart-witfoto's.
9. OFF/ON (UIT/AAN) SCHAKELAAR
   Hiermee kan de gebruiker de camera UIT/AAN zetten.
10. STATUS-LAMPJE
    Tijdens de installatie knippert het om de gebruiker de sterkte van het cellulaire signaal aan te geven. Tijdens normaal bedrijf geeft het aan dat de camera bestanden opneemt of overdraagt.
11. SIM-KAARTSLEUF
    Ruimte voor het plaatsen van een simkaart. Het is noodzakelijk om cellulaire functies te activeren. De simkaart, vooraf geïnstalleerd en vooraf geactiveerd, is bij de camera inbegrepen. Het is belangrijk om een SPYPOINT-simkaart (geleverd door SPYPOINT) te gebruiken, anders werken de cellulaire functies van de camera niet.
12. BATTERIJCOMPARTIMENT
    Ruimte voor het plaatsen van het lithiumbatterijpakket #LIT-10 (inbegrepen bij de camera).
13. DEUR
    Biedt toegang tot het batterijcompartiment, de microSD-kaart, het STATUS-lampje en de OFF/ON (UIT/AAN) schakelaar.
14. SLEUF VOOR INSTALLATIERIEM
    Hiermee kan de camera worden geïnstalleerd met behulp van de meegeleverde installatieriem.
15. VERGRENDELINGSPAL
    Hiermee kunt u de deur vergrendelen en openen.
16. KABELVERGRENDELINGSGAT
    Hiermee kunt u een #CLM-6FT hangslotkabel installeren om de unit te beveiligen (apart verkrijgbaar).
17. ANTENNESTEUN
    Zet de antenne in een neerwaartse positie vast om deze te beschermen tijdens het transport van de camera.
18. ANTENNEHOUDER
    Zet de antenne op zijn plaats om te voorkomen dat deze beweegt.
19. LITHIUMBATTERIJPAKKET
    Belangrijkste stroombron voor de camera. Het is een oplaadbare lithiumbatterij die bij uw camera wordt geleverd.
20. 12 V AANSLUITING
    Hiermee kunt u een stroomkabel aansluiten die is aangesloten op een externe 12 V-bron.
21. SCHROEFDRAAD VOOR STANDAARD ¼"-20 STATIEFBEVESTIGING
    Hiermee kunt u een standaard statief van ¼"-20 bevestigen.

Kenmerken

CELLULAIRE TRANSMISSIE
Frequentie	LTE
Foto transmissie	Transmissie van uw foto's naar uw SPYPOINT-applicatie via een cellulair netwerk. Bezoek www.spypoint.com/plans om een abonnement te kiezen dat bij u past.
Camera configuratie	Volledig configureerbaar op afstand met de gratis SPYPOINT-app.
FOTO-OPNAME
Foto resolutie	10 Mpx
Foto bestandsformaat	JPG
Time-lapse modus	Nee
Multi-shot modus	Maximaal 2 foto's per detectie
Stempel op foto (alleen op de foto)	Datum, tijd, temperatuur (°C/°F), maanfase, SPYPOINT-logo en cameramodel
Opnamemodus	Overdag kleuren, 's nachts zwart-wit
VIDEO
Videomodus	Nee
AUDIO
Audio-opname	Nee
GEHEUGEN
Intern geheugen	Geen
Extern geheugen	MicroSD-kaart tot 32 GB (niet inbegrepen)
BEKIJKEN
Op de SPYPOINT-app of op de website www.spypoint.com/en/manage
ENERGIEBRONNEN
Belangrijkste energiebron	Lithiumbatterijpakket #LIT-10 (inbegrepen) / oplaadbaar via het geïntegreerde zonnepaneel of via de micro-USB-kabel (inbegrepen)
Secundaire energiebron	12 V-batterij (optionele accessoires verkrijgbaar bij SPYPOINT: #KIT6V-12V, #KIT-12V, #BATT-12V)
DETECTIESYSTEEM
Bewegingsmelder	Infraroodsensor
Detectiehoek	42°
Detectiebereik	Tot 24 meter
Triggersnelheid	0,4 seconden
Vertraging tussen elke detectie	Instelbaar van Instant tot 30 minuten
NACHTBELICHTINGSSYSTEEM
LED	4 krachtige LED's
Nachtlichtbereik	Tot 24 meter
Belichting	Automatische aanpassing van de infraroodverlichting
FYSIEKE AFMETINGEN VAN DE CAMERA
11 cm (H) x 8,9 cm (B) x 5,08 cm (D)
AANBEVELINGEN
Bedrijfstemperatuur	-30°C tot 50°C
Opslagtemperatuur	-40°C tot 60°C

Voeding

De belangrijkste stroombron van uw camera is de lithiumbatterij (#LIT-10 meegeleverd), die een lange oplaadtijd biedt, meer dan het dubbele van die van AA-batterijen.

LAAD VOOR HET EERSTE GEBRUIK DE LITHIUMBATTERIJ OP

• Verwijder de lithiumbatterij uit de verpakking. Deze wordt bij de camera geleverd.

• Gebruik ALLEEN de meegeleverde micro-USB-kabel en een 5 V-wandlader (niet meegeleverd) om de batterij ongeveer 12 uur op te laden. Steek het uiteinde van de kabel (micro-USB-gedeelte) in de batterij die hiervoor is meegeleverd. Steek vervolgens het andere uiteinde (USB-gedeelte) in een wandadapter.
• Zodra het lithiumpakket volledig is opgeladen, wordt het rode lampje groen.
• Nadat u de vergrendeling hebt ontgrendeld en de cameraklep hebt geopend, plaatst u de batterij in het compartiment (zie foto).


Plaats geen AA-batterijen in het lithiumbatterijcompartiment, omdat dit de camera kan beschadigen.

WERKING

• Het zonnepaneel is geen autonome stroombron voor uw camera. De enige functie is het op peil houden van de lading van de lithiumbatterij of het langzaam opladen ervan. Het zonnepaneel is effectief zodra er zonne-energie wordt gedetecteerd.
• Zorg ervoor dat er geen objecten of elementen het zonnepaneel blokkeren (bijv. sneeuw). Als het gedeeltelijk bedekt is, zal het zonnepaneel nog steeds werken, maar in beperkte mate. Voor optimale prestaties moet het volledig vrij zijn.
• Onder optimale omstandigheden (een configuratie die weinig energie verbruikt), de energie en een zonnige omgeving), is de stroomvoorziening van de camera autonoom.
• Wanneer het laadniveau van de batterij laag is, ontvangt u een melding in uw app.
• Als uw batterij leeg is, wordt de camera uitgeschakeld.
• Als de camera uitvalt, blijft het zonnepaneel de batterij voeden. Voor een snelle en volledige oplaadbeurt sluit u de batterij echter aan op een stopcontact met behulp van de meegeleverde USB-kabel en een USB-voedingsadapter.
• Wanneer u uw camera opnieuw opstart, na het opladen van de batterij, keert deze terug naar de instellingen die u eerder hebt geselecteerd.

SPECIFICATIES LITHIUMBATTERIJ

Deze lithiumbatterij is compatibel met alle SPYPOINT LINK-MICRO-camera's en de CELL-LINK.

Oplaadtijd ≈ 12 uur (met micro-USB-kabel)

Bedrijfstemperatuur -30°C tot 50°C (-22°F tot 122°F)

Opslagtemperatuur -40°C tot 60°C (-40°F tot 140°F)

Spanning 3,7 V

Capaciteit 10.200 mAh

De LIT-10 bevat veiligheids- en beschermingsinrichtingen die, indien beschadigd, warmte kunnen genereren, scheuren of ontbranden en ernstig letsel kunnen veroorzaken.

Zorg ervoor dat u de onderstaande veiligheidsregels volgt:

• Wijzig de batterij niet.
• Plaats de batterij niet in vuur of in de buurt van een warmtebron van meer dan 60°C (140°F). Vermijd plaatsing in direct zonlicht of in een voertuig bij warm weer.
• Als de batterij lekt of een geur afgeeft, moet deze onmiddellijk uit de buurt van open vuur worden verwijderd. De lekkende elektrolyt kan ontbranden en brand of een explosie veroorzaken.
• Laad de batterij niet op als deze er op enigerlei wijze abnormaal uitziet (verkleurd of vervormd). Als de batterij in gebruik is of wordt opgeladen, moet deze onmiddellijk uit de camera of oplader worden verwijderd en mag deze niet opnieuw worden gebruikt.
• Buiten bereik van kinderen bewaren.

OPLAADINSTRUCTIES VOOR DE LIT-10-BATTERIJ

• Laad de batterij ALLEEN op met een 5 V-wandlader en met behulp van de micro-USB-kabel die in de verpakking is meegeleverd.
• Schakel de camera uit (Turn the camera OFF) en verwijder de batterij, indien van toepassing.
• Laad de batterij op bij kamertemperatuur of bijna kamertemperatuur: vermijd opladen bij extreme temperaturen.
• Stop met het gebruik van de oplader en/of de batterij als de batterij abnormaal heet wordt.
• Laad uw batterij snel op voordat u deze opbergt (40-50%).

EEN EXTERNE 12 V-BATTERIJ

• De camera is ontworpen om een optionele stroombron te herkennen en te gebruiken die afwijkt van de lithiumbatterij.
• U kunt een 12 V-kabel en batterijset kopen (zoals de #KIT12V, apart verkrijgbaar). Steek de 12 V-kabel eenvoudigweg in de 12 V-aansluiting van de camera en sluit het andere kabeluiteinde aan op de 12 V-batterij.

HET BEHEER VAN DIVERSE CAMERA-VOEDINGEN

Als u ervoor kiest om een externe 12 V-batterij (#KIT-12V, apart verkrijgbaar) op uw camera aan te sluiten, wordt dit de nieuwe primaire stroombron van uw camera. De lithiumbatterij wordt pas gebruikt als de 12 V-batterij leeg is.

OPMERKING

• Het gebruik van een externe 12 V-batterij laadt de lithiumbatterij niet op.
• Het geïntegreerde zonnepaneel van de camera laadt de externe 12 V-batterij niet op.

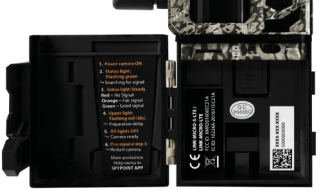

U kunt het batterijniveau van uw apparaat controleren:

• In de applicatie: op de startpagina ziet u het batterijniveau voor elk van uw apparaten. U kunt meer details over de status van uw batterij bekijken door naar de STATUS-pagina te gaan. Wanneer het batterijlogo rood wordt, raden we aan om de batterij op te laden voordat deze volledig leeg is.
• Op het apparaat: zodra het apparaat is ingeschakeld (switched on), geeft het oranje knipperen van het STATUS-lampje aan dat het batterijniveau laag is.

Geheugenkaart

EEN MICROSD-KAART INSTALLEREN (NIET MEEGELEVERD)

Het gebruik van een geheugenkaart is noodzakelijk voor de werking van de camera. Het wordt gebruikt om foto's en andere camerastatusbestanden op te slaan. Houd er rekening mee dat foto's in hun oorspronkelijke formaat op de geheugenkaart worden bewaard. De foto's die naar uw applicatie worden verzonden, zijn lichtere versies. U kunt uw foto's op elk moment ophalen door de kaart uit het apparaat te verwijderen en de inhoud over te zetten naar een ander apparaat (bijv. een computer).

Uw camera vereist een geheugenkaart van het type microSD, met een maximale capaciteit van 32 GB, apart verkrijgbaar. Hier is een tabel met de geschatte hoeveelheid foto's die op de kaart kunnen worden opgenomen, afhankelijk van de verschillende geheugenkaartcapaciteiten.

GEHEUGEN	4 GB	8 GB	16 GB	32 GB
FOTO'S 10 MPX	1.900	3.800	7.600	15.200

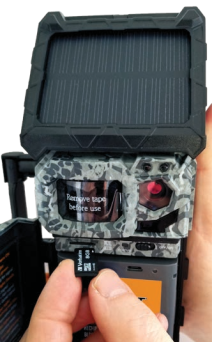

UW MICROSD-KAART PLAATSEN

Voordat u de microSD-kaart in uw camera plaatst, moet deze via een computer worden geformatteerd om een goede werking te garanderen. Bezoek www.spypoint.com/en/support als u hulp nodig hebt bij het formatteren van uw microSD-kaart.

• Zorg ervoor dat de camera is uitgeschakeld (turned OFF).
• Zoek de microSD-kaartsleuf. Deze bevindt zich links, boven het batterijcompartiment (zie foto).

• Plaats een microSD-kaart (tot 32 GB) in de microSD-kaartsleuf met de metalen contacten naar beneden.
• De kaart is correct geplaatst wanneer een klik wordt gehoord.

UW MICROSD-KAART VERWIJDEREN

• Voordat u een geheugenkaart verwijdert, moet u uw camera altijd uitschakelen (turn your camera OFF) om te voorkomen dat bestanden op de kaart worden verwijderd of beschadigd.
• Om de kaart te verwijderen, drukt u deze lichtjes in de camera totdat u een klik hoort. Haal hem dan uit het apparaat.

OPMERKING
De LINK-MICRO-S-LTE is uitgerust met continue bestandsopname. Dit betekent dat wanneer de geheugenkaart vol is, de camera uw foto's blijft opslaan door de eerste opgenomen bestanden te wissen.

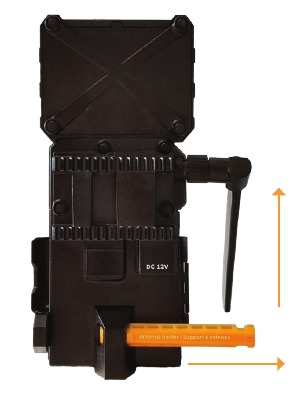

MAAK DE ANTENNE VRIJ

De camera wordt geleverd met een antennesteun die de antenne vasthoudt en beschermt tijdens verzending. U moet het verwijderen. Hierdoor kunt u uw antenne bewegen en in de gewenste richting richten.

Bewaar en hergebruik de steun om uw antenne te beschermen tijdens toekomstige reizen.

UW CAMERA ACTIVEREN

Voordat u uw camera kunt gebruiken, moet u deze activeren (activate it). Om dit te doen, hebt u de activeringscode (activation code) nodig.

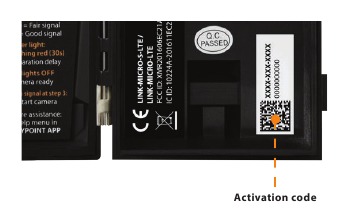

DE ACTIVERINGSCODE VINDEN

De activeringscode bevindt zich in het batterijcompartiment van de LINK-MICRO-S-LTE.

Activering

Om uw camera te activeren, heeft u twee mogelijkheden: u kunt dit doen via de SPYPOINT app of via onze website www.spypoint.com.

SPYPOINT APPLICATIE

Als u ervoor kiest om de SPYPOINT app te gebruiken om uw apparaat te activeren, volg dan deze stappen:

1. Zoek in Google PlayTM of de App StoreTM naar "SPYPOINT app".


2. Download en installeer de app op uw smartphone of tablet.
3. Start de app. Selecteer "ACTIVATE A DEVICE" (EEN APPARAAT ACTIVEREN). Selecteer "LINK-MICRO-S-LTE" in de lijst en volg de stappen om een account aan te maken.
4. Zodra dit is voltooid, wordt er een bevestigingsmail met instructies over hoe u het aanmaken van uw account kunt afronden naar u verzonden.
5. Log in op de SPYPOINT app met uw e-mailadres en wachtwoord.

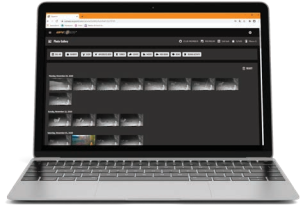

SPYPOINT.COM WEBSITE

Als u ervoor kiest om de SPYPOINT website te gebruiken om uw apparaat te activeren, volg dan deze stappen:

1. Selecteer op de www.spypoint.com, "LOGIN" (INLOGGEN) in het bovenste navigatiemenu. Selecteer op de weergegeven "SPYPOINT" pagina "REGISTER" (REGISTREREN), vul de vereiste velden in en log vervolgens in.
2. Selecteer het + teken aan de uiterst rechterkant van de pagina; selecteer "LINK-MICRO-S-LTE" in de lijst en volg de stappen.
3. Zodra dit is voltooid, wordt er een bevestigingsmail met instructies over hoe u het aanmaken van uw account kunt afronden naar u verzonden.
4. Log op de SPYPOINT website in op uw account met uw e-mailadres en wachtwoord.

EEN FOTOTRANSMISSIEPLAN KIEZEN VOOR UW CAMERA

Ga naar www.spypoint.com/en/spypoint-experience/plans om de nieuwste aanbiedingen te lezen en het plan te kiezen dat bij u past.

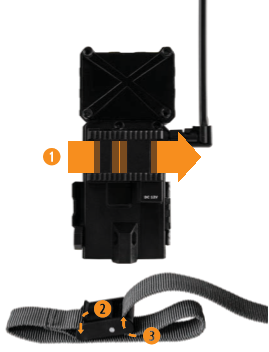

UW CAMERA INSTALLEREN

1. Om de camera te installeren, haalt u de installatieriem door de daarvoor bestemde opening (zie schema).

2. Kies een stevige boom die niet beweegt in de wind, omdat beweging valse detecties zal veroorzaken.
3. Zorg ervoor dat het gebied direct voor uw camera vrij is van takken of twijgen die door de wind kunnen worden weggeblazen.
4. De camera moet zich op dezelfde hoogte bevinden als het midden van het lichaam van het dier.
5. Het beoogde dier moet zich op 7,5 meter afstand van de camera bevinden.
6. Zorg ervoor dat de installatieplaats voldoende licht doorlaat om een optimale werking van het zonnepaneel mogelijk te maken.
7. Om 's nachts helderdere foto's te produceren, moeten er items op de achtergrond zijn die de flits van de camera reflecteren.

UW CAMERA STARTEN

BELANGRIJKE CONTROLES VOORDAT U UW CAMERA START

• De antenne is vrijgemaakt (antennesteun verwijderd).
• Het lithiumbatterijpakket is opgeladen en in het batterijvak van de camera geplaatst.
• De microSD-kaart is geformatteerd en in de camera geplaatst.
• De camera is geactiveerd.
• De camera is veilig geïnstalleerd.

1. Schakel de camera in ("Turn ON" (Inschakelen)).
2. Het groene STATUS lampje knippert tijdens het zoeken naar een signaal (kan enkele minuten duren).

3. Het STATUS lampje licht op in een van de volgende 3 kleuren:
   Rood: Onvoldoende signaal
   Oranje: Acceptabel signaal
   Groen: Optimaal signaal
4. Wanneer het lampje rechtsboven rood knippert, zijn er nog 30 seconden voordat de fotomodus wordt ingeschakeld ("turned ON" (ingeschakeld)). Hierdoor kunt u het gebied verlaten zonder te worden gefotografeerd.
5. De camera is klaar voor gebruik wanneer alle lampjes zijn uitgeschakeld ("turned OFF" (uitgeschakeld)).
6. Als het lampje rood is tijdens stap 3, moet u:
   • Uw camera uitschakelen ("Turn OFF" (Uitschakelen)) en vervolgens weer inschakelen ("back ON" (inschakelen)).
   • Opnieuw proberen terwijl u de antenne in verschillende hoeken richt.
   • Probeer het te verplaatsen naar een plek met een beter signaal.
   • Probeer onze #CA-01 lange afstands cellulaire antenne (apart verkrijgbaar), die kan helpen de signaalsterkte te verbeteren.

OPERATIONELE VALIDATIETEST

U kunt de volgende test gebruiken om er zeker van te zijn dat alles werkt zoals het hoort:

1. Wanneer uw camera is ingeschakeld ("turned ON" (ingeschakeld)), opent u de deur om toegang te krijgen tot de AAN/UIT schakelaar en het status lampje.
2. Beweeg voor de camera zodat deze een foto maakt. Het STATUS lampje moet oplichten terwijl de camera de foto maakt en verwerkt.
3. Schakel de camera uit ("Turn the camera OFF" (Uitschakelen van de camera)) en weer in ("ON again" (weer inschakelen)).
4. Controleer de sterkte van het cellulaire signaal.
5. Als alles normaal werkt, maakt uw camera verbinding met het cellulaire netwerk en verzendt hij zijn status en ten minste één foto. Deze laatste zou binnen 15 minuten in uw app moeten verschijnen.

LET OP
Aan de binnenkant van de deur van uw camera bevindt zich een kleine checklist om u door de verschillende stappen te leiden om uw apparaat te starten.

CONFIGURATIE

BASISCONFIGURATIE

Gebruik de SPYPOINT app om uw camera te configureren ("configure" (configureren)).

MODE (MODUS) Photos only (Alleen foto's)	Hiermee kunt u het apparaat in de fotomodus starten ("start" (starten)). De videomodus en de time-lapse modus worden niet aangeboden voor dit cameramodel.
DELAY (VERTRAGING) Instant (Direct); 10 seconds (10 seconden); 1 minute (1 minuut); 3 minutes (3 minuten); 5 minutes (5 minuten); 10 minutes (10 minuten); 15 minutes (15 minuten); 30 minutes (30 minuten)	Hiermee kunt u de tijdsperiode kiezen die moet worden gewacht voordat de camera opnieuw detecteert en de volgende foto opneemt. Een langere vertraging minimaliseert het aantal gemaakte foto's en maximaliseert daarom de batterijduur. Een kortere vertraging maximaliseert de bewaking in het gebied, maar verbruikt meer stroom. Kortere vertragingen worden aanbevolen wanneer de camera wordt gebruikt voor beveiligingsdoeleinden.
MULTI-SHOT (MEERVOUDIGE OPNAMEN) 1; 2	Hiermee kunt u 2 opeenvolgende foto's maken bij elke detectie, met een vertraging van 5 seconden tussen elke foto.
SENSIBILITY (GEVOELIGHEID) Low (Laag); medium (gemiddeld); high (hoog)	Hiermee kunt u de detectiegevoeligheid van het apparaat kiezen. Een hogere gevoeligheid stelt u in staat om beweging voor de camera effectiever te detecteren, zodat de camera meer foto's zal maken.
CAMERA NAME (CAMERANAAM) All possible values (Alle mogelijke waarden)	Hiermee kunt u de camera een naam geven voor eenvoudige identificatie. Deze functie is erg handig voor gebruikers met meer dan één camera.

CELLULAIRE CONFIGURATIE

FIRST TRANSFER TIME (EERSTE OVERDRACHTSTIJD) All possible combinations (Alle mogelijke combinaties)	Hiermee kunt u de tijd kiezen waarop de camera zijn eerste overdracht van de dag maakt. Opmerking: de camera overdrachten zijn standaard geconfigureerd met intervallen van 4 uur, bepaald vanaf het moment dat u uw camera hebt geactiveerd. Als uw camera bijvoorbeeld om 13:42 uur is geactiveerd, is de volgende overdracht om 17:42 uur.
TRANSFER FREQUENCY (OVERDRACHTSFREQUENTIE) 1; 2; 6; 12; each detection (elke detectie)	Hiermee kunt u het aantal overdrachten kiezen dat het apparaat elke dag uitvoert.
TAKE A PHOTO AT THE NEXT TRANSFER (EEN FOTO MAKEN BIJ DE VOLGENDE OVERDRACHT) Activated/not activated (Geactiveerd/niet geactiveerd)	Tijdens de volgende overdracht maakt de camera automatisch een foto en communiceert deze naar uw applicatie.

GEAVANCEERDE CONFIGURATIE

DATE FORMAT (DATUMNOTATIE) MM/DD/YYYY of DD/MM/YYYY	Hiermee kunt u de weergegeven datumnotatie kiezen.
TIME FORMAT (TIJDNOTATIE) 12 h of 24 h	Hiermee kunt u de weergegeven tijdnotatie kiezen.
TEMPERATURE UNIT (TEMPERATUUREENHEID) °C/°F	Hiermee kunt u de weergegeven temperatuureenheid kiezen.
OPERATING PERIOD (WERKPERIODE) 24 h/7 days (24 uur/7 dagen)	Hiermee kunt u de bedrijfsuren van de camera kiezen, voor elke dag, over een periode van 1 week. De geselecteerde start- en stoptijden bepalen de tijden waarin de camera aan staat en foto's maakt. Voor een 24-uurs werking moeten de start- en stoptijden beide 00:00 of 12:00 zijn. LET OP: U kunt de uurindeling aanpassen naar 12 of 24 uur. Raadpleeg de optie "Tijdnotatie".
TRIGGER SPEED (TRIGGERSNELHEID) Optimal/fast (Optimaal/snel)	Hiermee kunt u de triggersnelheid van de beeldsensor kiezen. De "optimale" triggersnelheid biedt een betere beeldkwaliteit, maar kan ertoe leiden dat u een snel bewegend onderwerp mist. Aan de andere kant zorgt een snelle triggersnelheid ervoor dat het snel bewegende onderwerp wordt gefotografeerd, maar de foto kan van mindere kwaliteit zijn.
PHOTO QUALITY (FOTO KWALITEIT) High/normal (Hoog/normaal)	Hiermee kunt u de kwaliteit van de foto's bepalen die op uw microSD-kaart zijn opgeslagen. Hoge kwaliteit: 10 Mpx (4.096 x 2.304) of normale kwaliteit: 2 Mpx (1.920 x 1.080).
CELLULAR MODE (CELLULAIRE MODUS) Activated/not activated (Geactiveerd/niet geactiveerd)	Hiermee kunt u de cellulaire modus activeren of deactiveren. Merk op dat deze instelling pas van kracht wordt de volgende keer dat de camera een overdracht maakt.

ANDERE CONFIGURATIES

RESET TO DEFAULT SETTINGS (RESET NAAR STANDAARDINSTELLINGEN) Activated/not activated (Geactiveerd/niet geactiveerd)

Hiermee kunt u de camera terugzetten naar de oorspronkelijke staat.

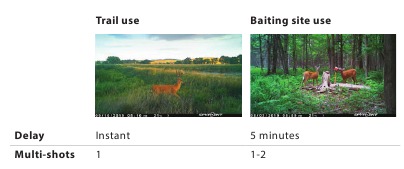

AANBEVOLEN CONFIGURATIE

De camera kan worden geconfigureerd om te worden gebruikt op paden. Deze situatie presenteert meestal een lager niveau van activiteit, onderwerpen die snel bewegen en minder foto's. Deze configuratie vergroot de kans op het detecteren van dieren in successie.

De camera kan ook worden geconfigureerd om te worden gebruikt op een aasplek. Deze situatie presenteert meestal een hoog niveau van activiteit, langzamere onderwerpen en meer foto's. Deze configuratie maakt het mogelijk om het aantal gemaakte foto's te verminderen terwijl alle activiteiten op de aasplek worden vastgelegd.

Deze tabel presenteert de voorgestelde configuratie voor deze twee situaties:
De levensduur van de batterij kan worden beïnvloed als de configuraties niet geschikt zijn voor de situatie.

VERIFICATIE

CAMERASTATUS VERIFIËREN

Er zijn verschillende tools beschikbaar om u te helpen de status van uw LINK-MICRO-S-LTE te controleren en u te informeren over eventuele problemen die zich tijdens de werking kunnen voordoen. In dit gedeelte zullen we 3 tools bekijken:

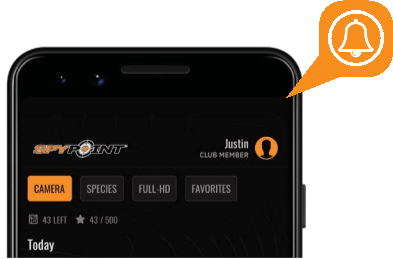

MELDINGEN

De camera is ontworpen om meldingen naar uw SPYPOINT-app te sturen. Dit is om u te helpen op de hoogte te blijven van de status van uw camera.

U ontvangt een melding op uw smartphone voor de volgende overdracht wanneer:

• U vergeet een microSD-kaart in uw apparaat te plaatsen.
• De geplaatste microSD-kaart is niet compatibel met uw apparaat.
• De batterij bijna leeg is.

STATUSPAGINA APPLICATIE

Hier zijn de verschillende indicatoren van de LINK-MICRO-S-LTE-status waartoe u toegang hebt. Ze zijn toegankelijk op uw app of op de SPYPOINT-website.

SIGNAAL Sterkte van het mobiele signaal	1 - 5 streepjes
BATTERIJ Laadniveau	0 - 100% (LIT-10/12 V)
SD-KAART Gebruikte ruimte	0 - 100%
POSITIE GPS	GPS-coördinaten
MODEL	LINK-MICRO-S-LTE
VERSIE Geeft de softwareversie weer	VX.XX.XX
LAATSTE COMMUNICATIE De datum en tijd van de laatste apparaatoverdracht	Datum en tijd
AANTAL FOTO'S DAT DEZE MAAND IS GEMAAKT	XXXX
TEMPERATUUR	°C of °F
LAATSTE INSTALLATIE De laatste keer dat uw camera AAN is gezet	Datum en tijd
SIM Nummer op uw simkaart	89......
ACTIVATIECODE	XXXX-XXX-XXXX

STATUSLAMPJE EN VERTRAGINGSLAMPJE

Deze twee lampjes zijn een andere tool die u aanwijzingen geeft over de status van uw camera. De volgende tabel laat zien wat deze lampjes aangeven wanneer de camera opstart en tijdens normale werking. Het feit dat ze knipperen of vast branden, en hun verschillende kleuren zijn significant.

1 2 seconden	2 ≈ 30-60 seconden	3 15 seconden	4 15 seconden	5
STATUS LAMPJE			VERTRAGINGS LAMPJE	STATUS LAMPJE
	2 mogelijkheden:	4 mogelijkheden:
Start-up cyclus waarbij de 3 kleuren van het statuslampje snel afwisselen.	Mobiel signaal zoeken. Knipperend groen lampje: de batterijlading is voldoende. Knipperend oranje lampje: de batterijlading is laag. Het kan een paar minuten duren, totdat er een mobiel signaal is gevonden.	Vast lampje = een mobiel signaal gevonden. Onvoldoende signaal Aanvaardbaar signaal Optimaal signaal Knipperend rood lampje: probleem met het mobiele netwerk.	Het lampje knippert rood gedurende 30 seconden: geeft de vertraging aan om weg te gaan zonder gefotografeerd te worden.	Vast groen lampje: er wordt een foto genomen. Vast oranje lampje: er wordt een overdracht gemaakt.

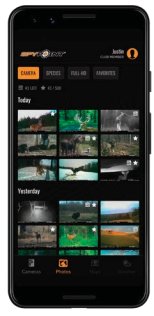

SPYPOINT MOBIELE APPLICATIE

De SPYPOINT-app is uw hub voor het beheren van uw camera's en foto's. U kunt deze gratis downloaden van iTunes en Google Play. De app vereist geen abonnement of maandelijkse betaling.

Vanuit de SPYPOINT-app kunt u:

• Uw camera configureren.
• Uw instellingen en accountvoorkeuren beheren.
• Uw dataverbruik verifiëren en uw abonnementen aanpassen.
• Uw transmissie-instellingen configureren.
• Uw foto's bekijken en sorteren.

Ga voor meer informatie naar www.spypoint.com/en/experience-spypoint/application-spypoint.

FOTO-TRANSMISSIEPLANNEN

1. Wanneer u uw camera activeert, profiteert u onmiddellijk van ons GRATIS 30-dagen pakket.
2. U kunt het GRATIS maandelijkse abonnement levenslang behouden en tot 100 foto-overdrachten per maand blijven ontvangen.
3. U kunt op elk moment een abonnement kiezen dat het beste bij uw behoeften past uit de abonnementen die we aanbieden.

Ga voor meer informatie of om een van onze abonnementen te kiezen naar
www.spypoint.com/en/spypoint-experience/plans.

ONLINE CAMERA- EN FOTO-MANAGER

Net als met de SPYPOINT-app kunt u uw apparaat en foto's beheren met behulp van de online manager.

Maak GRATIS uw gebruikersaccount aan!

Ga naar www.spypoint.com om een compleet aanbod aan aanvullende functies voor uw camera te ontdekken.

DE SPYPOINT ERVARING

(Online scoutingtools)

Om ervoor te zorgen dat u uw wildcamera optimaal gebruikt, dat deze precies aan uw behoeften voldoet en dat u meer succes hebt als jager, biedt SPYPOINT u een reeks zeer nuttige aanvullende digitale functies.

Voor meer informatie over de SPYPOINT ERVARING, zie de volgende website:
www.spypoint.com/en/experience-spypoint.

BESTANDEN OVERZETTEN NAAR EEN COMPUTER

BESTANDEN OVERZETTEN

• Zet de camera UIT.
• Verwijder de microSD-kaart uit de camera.
• Plaats de microSD-kaart in de microSD-computersleuf of gebruik een USB-adapter voor microSD-kaarten.
• De computer zal de microSD-kaart herkennen.

OP EEN PC

Klik op uw bureaublad op "My Computer" (Mijn computer) of "This PC" (Deze pc).

Zoek uw apparaat onder "Removable Disk" (Verwisselbare schijf) en klik om er toegang toe te krijgen. Klik vervolgens op "DCIM" en "100DSCIM" om alle opgeslagen foto's te vinden.

Selecteer de foto's die u wilt kopiëren. Bij sommige Windows-versies is de eenvoudigste manier om ze te selecteren door op het tabblad "Home" (Start) te klikken en rechts "Select all" (Alles selecteren) te kiezen. Bij sommige Windows-versies kunt u op "Ctrl" en "A" drukken of op het menu "Edit" (Bewerken) klikken en "Select all" (Alles selecteren) kiezen.

Klik op het pictogram "Copy" (Kopiëren) aan de linkerkant van het lint (of houd de toetsen "Ctrl" en "C" ingedrukt).

OPMERKING
Als u niet alle foto's wilt selecteren, houdt u de toets "Ctrl" ingedrukt en klikt u op de foto's die u wilt selecteren voordat u op het pictogram "Copy" (Kopiëren) klikt.

Ga naar de map waar u uw foto's wilt opslaan of maak een nieuwe map door op de knop "New folder" (Nieuwe map) te klikken. (U kunt ook op "Ctrl", "Maj" en "N" klikken om een nieuwe map te maken, of met de rechtermuisknop in een lege ruimte in de map "Pictures" (Afbeeldingen) klikken en "New" (Nieuw) kiezen, en vervolgens in het volgende menu op "Folder" (Map) klikken.)

Voer een naam in voor uw nieuwe map, klik op "Enter" (Enter) en dubbelklik vervolgens op de map om deze te openen. Kies op het tabblad "Home" (Start) "Paste" (Plakken) (of klik tegelijkertijd op de toetsen "Ctrl" en "V"). De foto's worden in de nieuwe map gekopieerd.

OP EEN MAC

Klik op de zoektool in de "Toolbar" (Werkbalk). Zoek uw apparaat onder het tabblad "Devices" (Apparaten) en klik om er toegang toe te krijgen. Klik vervolgens op "DCIM" en "100DSCIM" om alle opgeslagen foto's te vinden.

Klik op "Modify" (Wijzigen) in de werkbalk bovenaan het scherm en klik vervolgens op "Select All" (Alles selecteren) om alle afzonderlijke afbeeldingen op het apparaat te markeren. U kunt ook toegang krijgen tot de optie "Select All" (Alles selecteren) door tegelijkertijd op "Cmd" en "A" te klikken.

Als u niet alles wilt importeren, kunt u de gewenste afbeeldingen afzonderlijk markeren. Zet afbeeldingen over door op "Cmd" en op de bestandsnaam te klikken. Klik nogmaals op "Edit again" (Opnieuw bewerken) en vervolgens op "Copy" (Kopiëren) (of "Cmd" en "C") om de gemarkeerde afbeeldingen te kopiëren.

Ga naar de map waar u uw afbeeldingen wilt opslaan of maak een nieuwe map door met de rechtermuisknop te klikken en tegelijkertijd op "Cmd" te drukken en vervolgens "New Folder" (Nieuwe map) in het menu te selecteren.

Klik op "Modify" (Wijzigen) en vervolgens op "Copy" (Kopiëren) (of "Cmd" en "V") om uw gekozen afbeeldingen in de geselecteerde map te kopiëren. Het kan een paar minuten duren voordat de afbeeldingen zijn gedownload, afhankelijk van de grootte van het bestand en het aantal afbeeldingen dat u importeert.

Zodra uw afbeeldingen zijn overgezet, klikt u op het pictogram "Eject" (Uitwerpen) naast de naam van uw apparaat en koppelt u vervolgens het apparaat los van uw MAC.

Aangeboden accessoires

Ga voor meer informatie over andere beschikbare accessoires naar www.spypoint.com.

Probleemoplossing

CAMERA IS NIET AAN TE ZETTEN

Zorg ervoor dat het laadniveau van de lithiumbatterij voldoende is.

OPMERKING: om het laadniveau te controleren, ga naar het STATUS-gedeelte van uw app en controleer het weergegeven batterijpercentage. Vergeet niet dat de aangegeven status van de laatste overdracht is. Als het statuslampje snel rood knippert bij het inschakelen van de camera, geeft dit aan dat de batterij bijna leeg is.

DE CAMERA REAGEERT NIET MEER

Probeer de volgende oplossingen in volgorde:

1. Zet de camera UIT en weer AAN.
2. Verwijder de batterij en plaats deze terug in de camera.
3. Reset het apparaat vanuit de app naar de oorspronkelijke staat.
4. Voer de laatste update uit (beschikbaar op www.spypoint.com onder het SUPPORT-gedeelte).

DE CAMERA MAAKT GEEN FOTO'S

Probleem met het maken van foto's

1. Zorg ervoor dat de camera is ingeschakeld (ON).
2. Als dit nog niet is gebeurd, verwijder dan de beschermende sticker op de detectielens van uw camera.
3. Formatteer de microSD-kaart. Kies niet de optie "Quick format" (Snelformatteren).
4. Controleer in uw app, in uw configuraties, de door u gekozen gebruiksperioden. Zorg ervoor dat de camera zich niet buiten de gebruiksperioden bevindt.
5. Als geen van de voorgaande oplossingen werkt, reset dan de camera en de instellingen.

DE CAMERA VERZENDT GEEN FOTO'S

Probleem met foto-overdracht

1. Controleer of de signaalsterkte die uw apparaat ontvangt voldoende is.
2. Zorg ervoor dat u de fotolimiet van uw mobiele abonnement niet hebt bereikt.
3. Controleer of er een bericht staat in het Fotogedeelte van uw app.
   U ontvangt een melding als uw camera actief is, maar er geen beweging is gedetecteerd. Onder die omstandigheden is het normaal dat uw microSD-kaart en uw app geen nieuwe foto's hebben ontvangen.
4. Houd er rekening mee dat foto's die ouder zijn dan 7 dagen niet worden overgedragen.

OPMERKING: onderscheid tussen "taking pictures" (foto's maken) en "transmitting pictures" (foto's verzenden) van uw camera naar uw app. Dit zijn twee afzonderlijke camerafuncties:

• Als uw microSD-kaart foto's bevat, heeft de camera geen probleem met het maken van foto's.
• Als uw microSD-kaart leeg is (geen foto's bevat), plaatst u deze terug in de camera en start u uw camera opnieuw op. Maak een beweging voor de camera zodat deze een foto maakt. Als er nog steeds geen foto's op uw microSD-kaart staan, is er een probleem met het maken van foto's.
• Als er een of meerdere foto's aan uw microSD-kaart worden toegevoegd nadat u voor uw camera hebt bewogen, nadat u de camera hebt uit- en weer ingeschakeld, zou deze ze binnen maximaal 15 minuten naar uw app moeten overbrengen. Anders is er een probleem met de foto-overdracht.

DE CAMERA ONTVANGT GEEN MOBIEL SIGNAAL

1. Controleer het dekkingsgebied van het mobiele netwerk om er zeker van te zijn dat het uw gebied bereikt.
2. Verplaats uw apparaat naar andere locaties om te zoeken naar een sterker signaal.
3. Zet het apparaat UIT en AAN tussen de pogingen.
4. Zorg ervoor dat de antenne correct is geïnstalleerd (stevig vastgeschroefd).
5. Gebruik de langeafstandsantenne #CA-01 (apart verkrijgbaar).

DE BATTERIJ LOOPT SNEL LEEG

De volgende configuraties van uw camera hebben invloed op het stroomverbruik:
Vertraging tussen opnamen – multi-shots – detectiegevoeligheid – overdrachtsfrequentie – fotokwaliteit. Kies indien mogelijk de minst stroomverbruikende opties.

HET RODE LAMPJE VOOR AAN DE CAMERA KNIPPERT
Tijdens de installatie knippert het vertragingslampje 30 seconden zodat de gebruiker weg kan lopen zonder te worden gefotografeerd.

DE CAMERA MAAKT 'S NACHTS DONKERE FOTO'S

1. Controleer het laadniveau van de batterij, aangezien de nachtverlichting mogelijk niet goed werkt als het laadniveau laag is.
2. Zorg ervoor dat het onderwerp zich binnen het bereik van de nachtverlichting bevindt (ongeveer 24 meter).
3. Om 's nachts betere foto's te krijgen, kunt u proberen de nachtmodus in te stellen op "Enhanced" (Verbeterd) om de sterkte van de infrarood-LED's te verhogen.
4. Zorg ervoor dat er elementen op de achtergrond zijn waarop het licht van de infrarood-LED's kan weerkaatsen.
5. Test de nachtverlichting in een donkere kamer om te zien of u foto's van goede kwaliteit in zwart-wit kunt maken.

GEEN PERSONEN OF DIEREN OP FOTO'S

1. Zorg ervoor dat de camera niet op de zonsopgang of zonsondergang is gericht, wat valse detecties kan veroorzaken.
2. 's Nachts kan de bewegingsdetector verder detecteren dan het bereik van de infrarood-LED's. Verminder de camera gevoeligheid.
3. Kleine dieren kunnen de camera activeren. Verminder de gevoeligheid en/of verhoog de hoogte van de camera.
4. De bewegingsdetector kan dieren detecteren door het gebladerte heen.
5. Controleer of de boom waartegen de camera is geïnstalleerd stabiel is en niet beweegt.
6. Zorg ervoor dat het gebied direct voor uw camera vrij is van takken of twijgen die de wind kan bewegen. Dit zou leiden tot valse detecties.

FREQUENTIE

FREQUENTIEBEREIK:
800/850/900/1900/2100 MHz

MAXIMAAL ZENDVERMOGEN:
FREQUENTIE MAX.
GSM850 33 DBM ± 2 DB
EGSM900 33 DBM ± 2 DB
DCS1800 30 DBM ± 2 DB
PCS1900 30 DBM ± 2 DB
GSM850 (8-PSK) 27 DBM ± 3 DB
EGSM900 (8-PSK) 27 DBM ± 3 DB
DCS1800 (8-PSK) 26 DBM ± 3 DB
PCS1900 (8-PSK) 26 DBM ± 3 DB
UMTS 2100 4 DBM + 1,7/-3,7 DB
UMTS 1900 24 DBM + 1,7/-3,7 DB
UMTS 900 24 DBM + 1,7/-3,7 DB
UMTS 850 24 DBM + 1,7/-3,7 DB
UMTS 800 24 DBM + 1,7/-3,7 DB

WORD LID VAN DE SPYPOINT-COMMUNITY

www.facebook.com/SPYPOINT
www.instagram.com/spypointcamera
www.twitter.com/SPYPOINTcamera
www.youtube.com/SPYPOINTtrailcam

Referenties

• Welkom bij Spypoint Support
• SPYPOINT
• Fototransmissieplannen
• Fototransmissieplannen
• Inloggen
• App Store - Apple
• Google Play
• Facebook
• Instagram
• http://www.twitter.com/SPYPOINTcamera
• SPYPOINT TRAIL CAMERAS - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SPYPOINT LINK-MICRO-LTE - Handleiding voor cellulaire trailcamera

Beschikbare talen
