Logitech RALLY Plus - Installatiehandleiding

WAT IS WAT

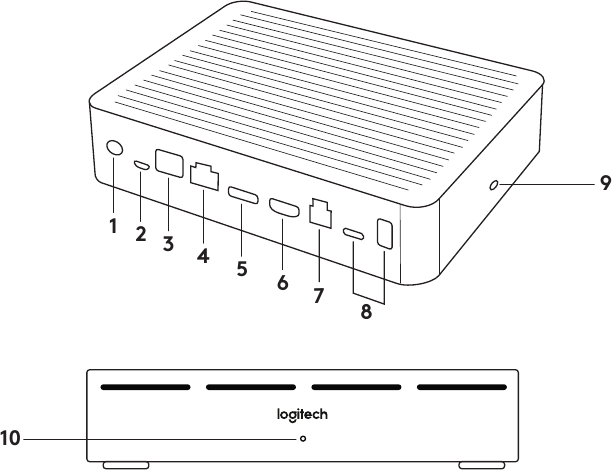

TAFELHUB

1. Power (Stroom)
2. Mic Pod
3. Future Expansion (Toekomstige uitbreiding)
4. Connection To Display Hub (Verbinding met displayhub)
5. HDMI 1 In
6. HDMI 2 In
7. Meeting Room Computer USB (USB-poort voor vergaderruimtecomputer)
8. Future Expansion (Toekomstige uitbreiding)
9. Security Slot (Beveiligingsslot)
10. Power LED (Stroom-led)

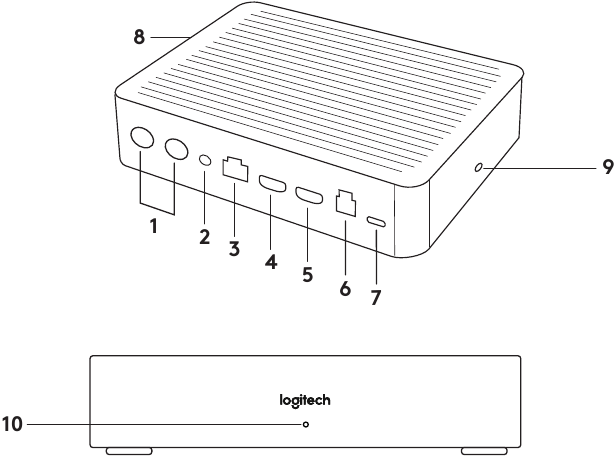

DISPLAYHUB

1. Speaker (Luidspreker)
2. Power (Stroom)
3. Connection To Table Hub (Verbinding met tafelhub)
4. HDMI 1 Out
5. HDMI 2 Out
6. Meeting Room Computer USB (USB-poort voor vergaderruimtecomputer)
7. Camera
8. Security Slot (Beveiligingsslot)
9. Remote Control Pairing (Afstandsbediening koppelen)
10. Power LED (Stroom-led)

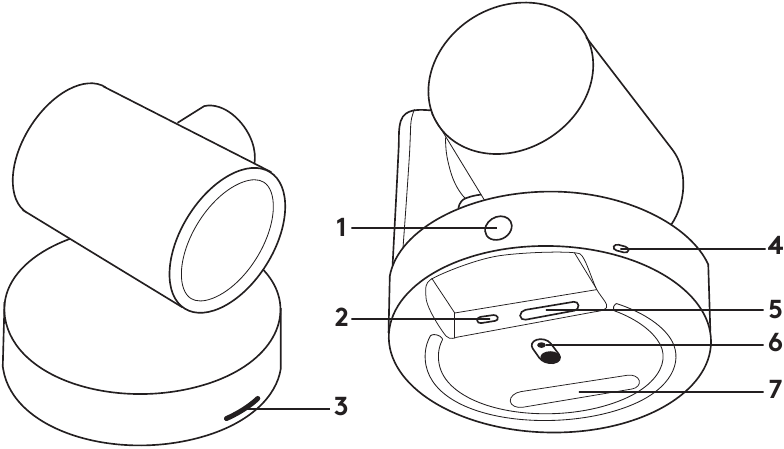

CAMERA

1. Remote control pairing button (Koppelingsknop afstandsbediening)
2. USB
3. Status LED (Status-led)
4. Security slot (Beveiligingsslot)
5. MIPI
6. Tripod Thread (Statiefschroefdraad)
7. Expansion Slot (Uitbreidingsslot)

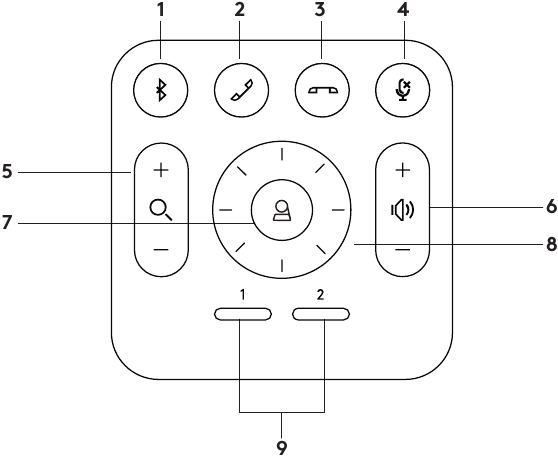

AFSTANDSBEDIENING

1. Bluetooth pairing (Bluetooth-koppeling)
2. Call answer (Oproep beantwoorden)
3. Call end (Oproep beëindigen)
4. Microphone mute (Microfoon dempen)
5. Zoom in/out (In-/uitzoomen)
6. Volume up/down (Volume harder/zachter)
7. Home (Start)
8. Camera pan/tilt (Camera pannen/kantelen)
9. Camera presets (Camera-voorinstellingen)

Nadat de installatie is voltooid, kan het systeem worden gecontroleerd door de diagnostische applicatie uit te voeren die beschikbaar is op Logitech.com/support/Rally.

RALLY PLUS ALS STANDAARDAPPARAAT INSTELLEN

Zorg ervoor dat RALLY PLUS is geselecteerd als camera, luidspreker en microfoon in uw videoconferentie-applicaties. Raadpleeg de documentatie van de applicatie voor verdere instructies over hoe u dit kunt doen.

EEN VIDEO-OPROEP STARTEN

Nadat u RALLY PLUS hebt geïnstalleerd en ervoor hebt gezorgd dat dit het standaardapparaat is in uw videoconferentie-applicatie, start u de applicatie op de normale manier en geniet u van de voordelen van verbeterde audio en video.

RALLY PLUS KOPPELEN AAN EEN BLUETOOTH-APPARAAT

U kunt RALLY PLUS gebruiken voor audiogesprekken wanneer deze is gekoppeld aan een Bluetooth-apparaat. Om uw Bluetooth-apparaat aan RALLY PLUS te koppelen, volgt u deze eenvoudige stappen:

1. Houd de Bluetooth-knop op de afstandsbediening ingedrukt totdat u een blauw knipperend licht op de camera en microfoons ziet.
2. Plaats uw mobiele apparaat in de Bluetooth-koppelingsmodus en selecteer "Logitech Rally".
3. U bent nu klaar om RALLY PLUS te gebruiken voor audiogesprekken.

EEN AFSTANDSBEDIENING KOPPELEN AAN RALLY PLUS

RALLY PLUS en de afstandsbediening zijn in de fabriek gekoppeld. U kunt maximaal 5 afstandsbedieningen aan RALLY PLUS koppelen om het gemakkelijker te maken om het systeem in grotere ruimtes te bedienen. Of, als u een afstandsbediening aan de camera moet koppelen, bijvoorbeeld bij het vervangen van een verloren afstandsbediening, doet u het volgende:

1. Houd de knop op de camera ingedrukt totdat de LED knippert.
2. Houd de knop op de Display Hub ingedrukt totdat de LED knippert.
3. Houd de Bluetooth-knop op de afstandsbediening ingedrukt totdat de LED's op zowel de camera als de Display Hub stoppen met knipperen.
4. Als het koppelen mislukt, herhaalt u de stappen vanaf stap 1.

CAMERA-INSTELLINGEN-APPLICATIE

Gebruik dit programma om de camera te pannen, kantelen, zoomen, scherpstellen en de beeldkwaliteit (zoals helderheid en contrast) vanuit de software te regelen. Het kan worden gedownload van www.logitech.com.

RALLY VERBETEREN

Er zijn verschillende optionele accessoires die de installatie vereenvoudigen en het mogelijk maken om RALLY PLUS in grotere ruimtes te gebruiken:

1. Rally Mounting Kit (Rally-montagekit): Montagebeugels voor de tafelhub, displayhub, camera en luidsprekers.
2. Extra Mic Pods (Extra microfoonpods): RALLY PLUS ondersteunt maximaal 7 microfoonpods, waardoor een grote flexibiliteit in ruimtegrootte en configuratie mogelijk is.
3. Mic Pod Hub (Microfoonpodhub): Wordt gebruikt om de microfoonroutering te vertakken en het grootste deel van de microfoonpodbekabeling onder de tafel te laten lopen. De microfoonpodhub heeft 3 aansluitingen die kunnen worden aangesloten op een combinatie van microfoonpods of andere microfoonpodhubs.
4. TV mount (Tv-beugel): Werkt met een van de montagebeugels voor de camera of luidspreker. De tv-beugel kan in paren worden gebruikt om de camera en luidspreker boven en onder de tv te monteren.

MEER INFORMATIE

U kunt aanvullende informatie over RALLY PLUS vinden, waaronder:

• Veelgestelde vragen
• Software om functies in verschillende applicaties in te schakelen
• Hoe vervangende onderdelen te bestellen en meer op

www.logitech.com/support/Rally
