Schumacher SL010 - Jumpstarter/Power Pack Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES.

RISICO OP EXPLOSIEVE GASSEN.

WERKEN IN DE BUURT VAN EEN LOODACCU IS GEVAARLIJK. ACCU'S GENEREREN EXPLOSIEVE GASSEN TIJDENS NORMAAL GEBRUIK. HET IS BELANGRIJK DAT U DEZE INSTRUCTIES ELKE KEER VOLGT WANNEER U HET APPARAAT GEBRUIKT.

Om het risico op een accu-explosie te verminderen, volgt u deze instructies en de instructies die zijn gepubliceerd door de accu-fabrikant en de fabrikant van alle apparatuur die u in de buurt van een accu wilt gebruiken. Bekijk de waarschuwingsmarkeringen op deze producten en op de motor.

RISICO OP ELEKTRISCHE SCHOK OF BRAND.

1. Lees de volledige handleiding voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel of de dood.
2. Buiten bereik van kinderen bewaren.
3. Steek geen vingers of handen in een van de uitgangen van het apparaat.
4. Stel het apparaat niet bloot aan regen of sneeuw.
5. Gebruik alleen aanbevolen hulpstukken (SA883-startkabel). Het gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van de jumpstarter voor het apparaat, kan leiden tot brand, elektrische schokken of letsel aan personen of schade aan eigendommen.
6. Om het risico op beschadiging van de stekker of het snoer te verminderen, trekt u aan de adapter en niet aan het snoer wanneer u het apparaat loskoppelt.
7. Gebruik het apparaat niet met beschadigde kabels of klemmen.
8. Gebruik het apparaat niet als het een harde klap heeft gehad, is gevallen of anderszins is beschadigd; breng het naar een gekwalificeerd servicepersoon.
9. Demonteer het apparaat niet; breng het naar een gekwalificeerd servicepersoon wanneer onderhoud of reparatie nodig is. Onjuiste montage kan leiden tot brand of elektrische schokken.

   RISICO OP EXPLOSIEVE GASSEN.

PERSOONLIJKE VOORZORGSMAATREGELEN

RISICO OP EXPLOSIEVE GASSEN. EEN VONK IN DE BUURT VAN DE ACCU KAN EEN ACCU-EXPLOSIE VEROORZAKEN. OM HET RISICO OP EEN VONK IN DE BUURT VAN DE ACCU TE VERMINDEREN:

1. Rook NOOIT en laat NOOIT een vonk of vlam toe in de buurt van een accu of motor.
2. Verwijder persoonlijke metalen items zoals ringen, armbanden, kettingen en horloges wanneer u met een loodaccu werkt. Een loodaccu kan een kortsluitstroom produceren die hoog genoeg is om een ring aan metaal te lassen, wat een ernstige brandwond kan veroorzaken.
3. Wees extra voorzichtig om het risico te verminderen dat u een metalen gereedschap op de accu laat vallen. Het kan een vonk veroorzaken of de accu of een ander elektrisch onderdeel kortsluiten, wat een explosie kan veroorzaken.
4. Laat de interne batterij van het apparaat niet bevriezen. Laad nooit een bevroren batterij op.
5. Om vonken te voorkomen, laat u NOOIT klemmen elkaar raken of in contact komen met hetzelfde stuk metaal.
6. Overweeg om iemand in de buurt te hebben om u te helpen wanneer u in de buurt van een loodaccu werkt.
7. Houd voldoende zoet water, zeep en baking soda in de buurt voor gebruik, voor het geval accuzuur in contact komt met uw ogen, huid of kleding.
8. Draag volledige oog- en lichaamsbescherming, inclusief een veiligheidsbril en beschermende kleding. Vermijd het aanraken van uw ogen tijdens het werken in de buurt van de accu.
9. Als accuzuur in contact komt met uw huid of kleding, was het gebied onmiddellijk met zeep en water. Als er zuur in uw oog komt, spoel het oog dan onmiddellijk gedurende minstens 10 minuten met koud stromend water en zoek onmiddellijk medische hulp.
10. Als accuzuur per ongeluk wordt ingeslikt, drink dan melk, eiwitten of water. Wek GEEN braken op. Zoek onmiddellijk medische hulp.
11. Neutraliseer alle zuurspatten grondig met baking soda voordat u ze probeert op te ruimen.
12. Dit product bevat een lithium-ionbatterij. In geval van brand kunt u water, een schuimblusser, Halon, CO, ABC-droog chemisch middel, grafietpoeder, koperpoeder of soda (natriumcarbonaat) gebruiken om de brand te blussen. Zodra de brand is geblust, doordrenk het product met water, een blusmiddel op waterbasis of andere niet-alcoholische vloeistoffen om het product af te koelen en te voorkomen dat de batterij opnieuw ontbrandt. Probeer NOOIT een heet, rokend of brandend product op te pakken of te verplaatsen, omdat u gewond kunt raken.

HET APPARAAT VOORBEREIDEN VOOR GEBRUIK

RISICO OP CONTACT MET ACCUZUUR. ACCUZUUR IS EEN ZEER CORROSIEF ZWAVELZUUR.

1. Zorg ervoor dat de ruimte rond de accu goed geventileerd is terwijl het apparaat in gebruik is.
2. Reinig de accupolen voordat u de jumpstarter gebruikt. Zorg er tijdens het reinigen voor dat corrosie in de lucht niet in contact komt met uw ogen, neus en mond. Gebruik baking soda en water om het accuzuur te neutraliseren en corrosie in de lucht te helpen verwijderen. Raak uw ogen, neus of mond niet aan.
3. Bepaal de spanning van de accu aan de hand van de handleiding van de voertuigeigenaar en zorg ervoor dat de uitgangsspanning 12V is.
4. Zorg ervoor dat de kabelklemmen van het apparaat stevige verbindingen maken.

VOLG DEZE STAPPEN BIJ HET AANSLUITEN OP EEN ACCU

EEN VONK IN DE BUURT VAN DE ACCU KAN EEN ACCU-EXPLOSIE VEROORZAKEN. OM HET RISICO OP EEN VONK IN DE BUURT VAN DE ACCU TE VERMINDEREN:

1. Sluit de klemmen aan op het apparaat en bevestig vervolgens de uitgangskabels aan de accu en het chassis zoals hieronder aangegeven. Laat de uitgangsklemmen nooit met elkaar in contact komen.
2. Plaats de DC-kabels zo dat het risico op schade door de motorkap, deuren en bewegende of hete motoronderdelen wordt verminderd.
   OPMERKING: Als het nodig is om de motorkap te sluiten tijdens het jumpstarten, zorg er dan voor dat de motorkap het metalen deel van de accuklemmen niet raakt of de isolatie van de kabels doorsnijdt.
3. Blijf uit de buurt van ventilatorbladen, riemen, poelies en andere onderdelen die letsel kunnen veroorzaken.
4. Controleer de polariteit van de accupolen. De POSITIEVE (POS, P, +) accupool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N, -) pool.
5. Bepaal welke pool van de accu is geaard (verbonden) met het chassis. Als de negatieve pool is geaard aan het chassis (zoals in de meeste voertuigen), zie stap 4.6. Als de positieve pool is geaard aan het chassis, zie stap 7.
6. Voor een negatief-geaard voertuig sluit u de POSITIEVE (RODE) klem van de jumpstarter aan op de POSITIEVE (POS, P, +) niet-gegronde pool van de accu. Sluit de NEGATIEVE (ZWARTE) klem aan op het voertuigchassis of motorblok, weg van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
7. Voor een positief-geaard voertuig sluit u de NEGATIEVE (ZWARTE) klem van de jumpstarter aan op de NEGATIEVE (NEG, N, -) niet-gegronde pool van de accu. Sluit de POSITIEVE (RODE) klem aan op het voertuigchassis of motorblok, weg van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
8. Wanneer u klaar bent met het gebruik van de jumpstarter, verwijdert u de klem van het voertuigchassis en verwijdert u vervolgens de klem van de accupool.
   Koppel de klemmen los van het apparaat.

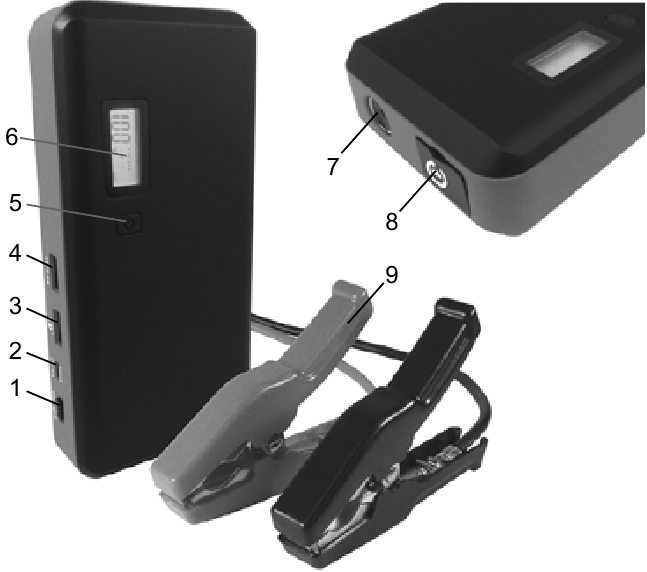

FUNCTIES

1. AAN/UIT-schakelaar
2. Micro-USB-ingang voor opladen
3. Qualcomm ® Quick Charge ™ 3.0 Technology USB-uitgang
4. 2.4A USB-uitgang
5. Display button (Weergaveknop)
6. LCD display (LCD-scherm)
7. LED light (LED-lamp)
8. Jump start output socket (Jumpstart-uitgang)
9. Battery clamps/smart cable (Accuklemmen/slimme kabel) Niet afgebeeld:
10. Micro USB-USB-oplaadkabel
11. Carrying bag (Draagtas)

Qualcomm Quick Charge is een product van Qualcomm Technologies, Inc. en/of haar dochterondernemingen.
Qualcomm is een handelsmerk van Qualcomm Incorporated, geregistreerd in de Verenigde Staten en andere landen. Quick Charge is een handelsmerk van Qualcomm Incorporated. Alle handelsmerken van Qualcomm Incorporated worden gebruikt met toestemming.

DE JUMPSTARTER OPLADEN

LAAD ONMIDDELLIJK OP NA AANKOOP, NA ELK GEBRUIK EN OM DE 30 DAGEN, OF WANNEER HET LAADNIVEAU ONDER DE 85% ZAKT, OM DE INTERNE BATTERIJ VOLLEDIG OPGELADEN TE HOUDEN EN DE LEVENSDUUR VAN DE BATTERIJ TE VERLENGEN.

HET NIVEAU VAN DE INTERNE BATTERIJ CONTROLEREN

1. Schuif de AAN/UIT-schakelaar naar de AAN-stand. Het LCD display (LCD-scherm) toont het percentage van de batterijlading. Een volledig opgeladen interne batterij geeft 100% aan. Laad de interne batterij op als het display (scherm) aangeeft dat deze minder dan 85% is.
2. Om het risico op elektrische schokken te verminderen, koppelt u de oplaadkabel van het apparaat los van een USB- of wandlader voordat u onderhoud of reiniging uitvoert. Het uitschakelen van de bedieningselementen vermindert dit risico niet.
3. Werk bij het opladen van de interne batterij in een goed geventileerde ruimte en beperk de ventilatie op geen enkele manier.

DE INTERNE BATTERIJ OPLADEN

OPMERKING: Gebruik een 2A USB-lader (afzonderlijk verkrijgbaar) of een 2A USB-oplaadpoort om de jumpstarter snel op te laden. Het gebruik van een lader met minder dan 2A verlengt de oplaadtijd.

1. Steek het Micro-USB-uiteinde van de oplaadkabel in de ingang. Steek vervolgens het USB-uiteinde van de oplaadkabel in de USB-poort van een lader.
2. Steek uw lader in een werkend AC- of DC-stopcontact.
3. Het LCD display (LCD-scherm) licht op, het cijfer begint te knipperen en toont "IN", wat aangeeft dat het opladen is begonnen.
4. De jumpstarter is in 4-5 uur volledig opgeladen. Wanneer het apparaat volledig is opgeladen, toont het display (scherm) "100%".
5. Wanneer de batterij volledig is opgeladen, koppelt u uw lader los van het stopcontact en verwijdert u vervolgens de oplaadkabel van de lader en het apparaat. Schuif de AAN/UIT-schakelaar naar de UIT-stand als u het apparaat niet onmiddellijk gebruikt.

BEDIENINGSINSTRUCTIES

EEN VOERTUIGMOTOR STARTEN MET STARTKABELS

OPMERKING: Gebruik uitsluitend startkabel model SA883.

Gebruik de jumpstarter niet tijdens het opladen van de interne batterij.

Het gebruik van de jumpstarter zonder dat er een batterij in het voertuig is geïnstalleerd, zal het elektrische systeem van het voertuig beschadigen.

OPMERKING: De interne batterij moet minimaal 40% opgeladen zijn om een voertuig te kunnen starten met startkabels.

1. Zet het contact UIT.
2. Steek de batterijklemkabel in de uitgang van de jumpstarter.
3. Leg de DC-kabels uit de buurt van ventilatorbladen, riemen, katrollen en andere bewegende onderdelen. Zorg ervoor dat alle elektrische apparaten van het voertuig zijn uitgeschakeld.
4. Voor een voertuig met negatieve aarding sluit u de POSITIEVE (RODE) klem van de jumpstarter aan op de POSITIEVE (POS, P, +) niet-geaarde pool van de batterij. Sluit de NEGATIEVE (ZWARTE) klem aan op het chassis of motorblok van het voertuig, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerkonderdelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
5. Voor een voertuig met positieve aarding sluit u de NEGATIEVE (ZWARTE) klem van de jumpstarter aan op de NEGATIEVE (NEG, N, -) niet-geaarde pool van de batterij. Sluit de POSITIEVE (RODE) klem aan op het chassis of motorblok van het voertuig, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerkonderdelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
6. Schuif de AAN/UIT-schakelaar naar de AAN-stand. De groene LED op de slimme kabel moet oplichten.
   OPMERKING: Als de voertuigbatterij extreem leeg is, kan de initiële stroomafname van de jumpstarter de kortsluitbeveiliging in de slimme kabel activeren. Wanneer de situatie is verholpen, wordt de slimme kabel automatisch gereset.
7. Nadat een correcte verbinding is gemaakt, start u de motor. Als de motor niet binnen 5-8 seconden start, stop dan met starten en wacht minstens 1 minuut voordat u opnieuw probeert de motor te starten.

OPMERKING: Koud weer kan de prestaties van de lithiumbatterij van de jumpstarter beïnvloeden. Als u alleen een klik hoort en de motor niet ronddraait, probeer dan het volgende:
Met de jumpstarter aangesloten op de autobatterij en de groene LED op de slimme kabel brandend, zet u alle lichten en elektrische accessoires gedurende één minuut aan. Dit trekt stroom van de jumpstarter en verwarmt de batterij. Probeer nu de motor te starten. Als deze niet ronddraait, herhaal dan de procedure. Extreem koud weer kan twee of drie batterijwaarschuwingen vereisen voordat de motor start.

OPMERKING: Als er geen activiteit wordt gedetecteerd, wordt de slimme kabel na 120 seconden automatisch uitgeschakeld en branden de rode en groene LED's continu. Om te resetten, koppelt u de klemmen los van de voertuigbatterij en sluit u ze vervolgens weer aan.

Probeer NIET meer dan drie keer achter elkaar uw voertuig te starten met startkabels. Als het voertuig na drie pogingen niet start, raadpleeg dan een servicemonteur.

8. Nadat de motor is gestart, koppelt u de batterijklemmen los van de jumpstarter-aansluiting en vervolgens de zwarte klem (-) en de rode klem (+), in die volgorde. Schuif de AAN/UIT-schakelaar naar de UIT-stand.
9. Laad het apparaat zo snel mogelijk na elk gebruik op.

EEN MOBIEL APPARAAT OPLADEN MET DE USB-POORTEN

Het apparaat heeft twee USB-poorten. De ene levert tot 2,4 A bij 5 V DC; de andere is Quick Charge 3.0, die tot 5 V bij 3 A, 9 V bij 2 A of 12 V bij 1,5 A levert.

1. Raadpleeg de fabrikant van uw mobiele apparaat voor de juiste specificaties voor het opladen. Sluit een kabel voor een mobiel apparaat aan op de juiste USB-poort.
2. Schuif de AAN/UIT-schakelaar naar de AAN-stand. Het opladen moet automatisch beginnen. Het scherm toont welke poort in gebruik is.
3. De oplaadtijd is afhankelijk van de batterijgrootte van het mobiele apparaat en de gebruikte oplaadpoort.
   OPMERKING: De meeste apparaten laden op met beide USB-poorten, maar mogelijk met een lagere snelheid.
4. Wanneer u klaar bent met het gebruik van de USB-poort, koppelt u de oplaadkabel los van uw mobiele apparaat en vervolgens de oplaadkabel van het apparaat. Schuif de AAN/UIT-schakelaar naar de UIT-stand.
5. Laad het apparaat zo snel mogelijk na elk gebruik op.
   OPMERKING: Als er geen USB-apparaat is aangesloten, wordt de stroom naar de USB-poorten na 30 seconden automatisch uitgeschakeld.

DE LED-VERLICHTING GEBRUIKEN

1. Schuif de AAN/UIT-schakelaar naar de AAN-stand.
2. Houd de display knop 3 seconden ingedrukt.
3. Zodra de LED-verlichting brandt, drukt u op de display knop en laat u deze los om door de volgende modi te bladeren:
   • Continu licht
   • Knipperen voor een SOS-signaal
   • Knipperen in stroboscoopmodus
4. Wanneer u klaar bent met het gebruik van de LED-verlichting, houdt u de display knop ingedrukt totdat het licht uitgaat.
5. Schuif de AAN/UIT-schakelaar naar de UIT-stand.
6. Laad het apparaat zo snel mogelijk na elk gebruik op.

ONDERHOUDSINSTRUCTIE

1. Koppel het apparaat na gebruik en vóór het uitvoeren van onderhoud los.
2. Gebruik een droge doek om alle batterijcorrosie en ander vuil of olie van de batterijklemmen, snoeren en de buitenkant van de behuizing te verwijderen.
3. Open het apparaat niet, aangezien er geen onderdelen zijn die door de gebruiker kunnen worden onderhouden.

OPSLAGINSTRUCTIES

1. Laad de batterij op tot volledige capaciteit voordat u deze opbergt.
2. Bewaar dit apparaat bij temperaturen tussen -4°F en +140°F (-20°C en +60°C).
3. Ontlaad de batterij nooit volledig.
4. Laad op na elk gebruik.
5. Laad minstens één keer per maand op, indien niet in frequent gebruik, om overontlading te voorkomen.

PROBLEEMOPLOSSING

Jump Starter

PROBLEEM	OPLOSSING
Het display van de jumpstarter gaat niet aan.	Zorg ervoor dat het apparaat is opgeladen. Sluit aan op een stroombron om te resetten. Zorg ervoor dat de AAN/UIT-schakelaar in de AAN-stand staat.
Het thermometersymbool knippert.	Het apparaat is te warm of te koud. Het thermometersymbool verdwijnt wanneer de situatie is verholpen.
De jumpstarter laadt niet op.	Zorg ervoor dat de stroombron actief is.
De jumpstarter gaat aan, maar start mijn voertuig niet met startkabels.	Controleer de verbindingen. Controleer of het laadniveau van de jumpstarter minstens 40% is. Probeer niet meer dan drie keer achter elkaar uw voertuig te starten met startkabels. Als het voertuig nog steeds niet start, raadpleeg dan een gekwalificeerde servicemonteur.
Wanneer de kabel alleen op de batterij is aangesloten: Rood LED brandt continu, (Groen LED uit); piept één keer per seconde	De accuspanning van het voertuig is lager dan 10,5V. De gebruiker kan verbinding maken met de jumpstarter en de sleutel draaien om het voertuig met startkabels te starten.
Wanneer de kabel correct is aangesloten op zowel de batterij als de jumpstarter: Groen LED knippert; Rood LED uit; geen pieptoon.	Er wordt een "valse" hoge accuspanning gedetecteerd, maar de beveiliging tegen omgekeerd opladen is niet geactiveerd. De gebruiker kan de sleutel draaien om het voertuig met startkabels te starten.

LED- en alarmgedrag slimme kabel

OPMERKING: Wanneer de situatie is verholpen, wordt de slimme kabel automatisch gereset.

VOORDAT U HET APPARAAT TERUGSTUURT VOOR REPARATIES
Als deze oplossingen het probleem niet verhelpen, of voor meer informatie over probleemoplossing, neem dan contact op met de klantenservice voor assistentie:
services@schumacherelectric.com www.batterychargers.com of bel 1-800-621-5485

SPECIFICATIES

Type interne batterij: Lithium-ionpolymeer
Capaciteit: 37 Wh
USB-uitgang: 5V DC, 2,4A
Quick Charge 3.0: 5V, 3A / 9V, 2A / 12V, 1,5A
Startkabels: 800A piek/400A startstroom
Oplaadtemperatuur: 32° - 122°F (0° - 50°C)

VERVANGENDE ONDERDELEN

Batterijklemmen/slimme kabel: 94500883Z
Micro USB-USB-oplaadkabel: 3899003781Z
