Schumacher SL1639 - Handleiding Jumpstarter/Power Pack

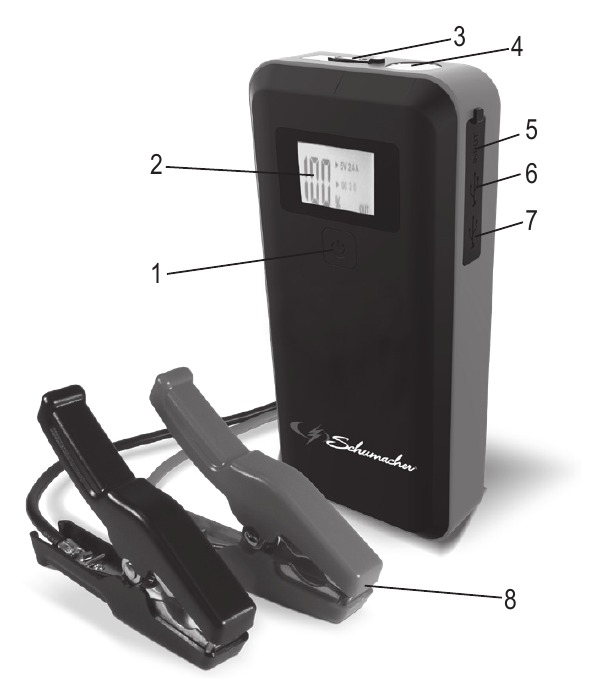

KENMERKEN

1. Displayknop
2. LCD-display
3. Jumpstart-uitgang
4. LED-lampje
5. 2A USB-ingang voor opladen
6. 2.4A USB-uitgang
7. 3A USB-uitgang
8. Accuklemmen/slimme kabel Niet afgebeeld:
9. USB-oplaadkabel
10. Draagtas

DE JUMPSTARTER OPLADEN

LAAD ONMIDDELLIJK OP NA AANKOOP, NA ELK GEBRUIK EN OM DE 30 DAGEN, OF WANNEER HET LAADNIVEAU ONDER 85% ZAKT, OM DE INTERNE BATTERIJ VOLLEDIG OPGELADEN TE HOUDEN EN DE LEVENSDUUR VAN DE BATTERIJ TE VERLENGEN.

HET NIVEAU VAN DE INTERNE BATTERIJ CONTROLEREN

1. Druk op de displayknop. Het LCD-display toont het laadpercentage van de batterij. Een volledig opgeladen interne batterij geeft 100% aan. Laad de interne batterij op als het display aangeeft dat deze minder dan 85% is.
2. Om het risico op elektrische schokken te verminderen, koppelt u de oplaadkabel van het apparaat los van een USB- of wandlader voordat u onderhoud pleegt of het apparaat reinigt. Het simpelweg uitschakelen van de bedieningselementen vermindert dit risico niet.
3. Laad de interne batterij op in een goed geventileerde ruimte en beperk de ventilatie op geen enkele manier.

DE INTERNE BATTERIJ OPLADEN

Gebruik een 2A USB-lader (niet inbegrepen) om de jumpstarter snel op te laden.

1. Steek de USB-kant van de oplaadkabel in de oplaadpoort. Steek vervolgens de USB-kant van de oplaadkabel in de USB-poort van een oplader.
2. Steek uw oplader in een werkend stopcontact voor wisselstroom of gelijkstroom.
3. Het LCD-display licht op, het cijfer begint te knipperen en toont "IN", wat aangeeft dat het opladen is begonnen.
4. De jumpstarter is in 2,5-4 uur volledig opgeladen. Wanneer het apparaat volledig is opgeladen, toont het display "100%".
5. Wanneer de batterij volledig is opgeladen, koppelt u uw oplader los van het stopcontact en verwijdert u vervolgens de oplaadkabel van de oplader en het apparaat.

GEBRUIKSAANWIJZING

EEN VOERTUIGMOTOR STARTEN MET STARTHULP

OPMERKING: Gebruik jumpstartkabel model SA938.

Gebruik de jumpstarter niet tijdens het opladen van de interne batterij.

Het gebruik van de jumpstarter zonder batterij in het voertuig kan het elektrische systeem van het voertuig beschadigen.
OPMERKING: De interne batterij moet een lading van ten minste 40% hebben om een voertuig te kunnen starten met starthulp.

1. Zet de ontsteking UIT.
2. Steek de accuklemkabel in de uitgang van de jumpstarter.
3. Leg de DC-kabels uit de buurt van ventilatorbladen, riemen, katrollen en andere bewegende onderdelen. Zorg ervoor dat alle elektrische apparaten van het voertuig zijn uitgeschakeld.
4. Sluit voor een voertuig met negatieve aarding de POSITIEVE (RODE) klem van de jumpstarter aan op de POSITIEVE (POS, P, +) niet-geaarde pool van de batterij. Sluit de NEGATIEVE (ZWARTE) klem aan op het chassis van het voertuig of het motorblok, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatstaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.
5. Sluit voor een voertuig met positieve aarding de NEGATIEVE (ZWARTE) klem van de jumpstarter aan op de NEGATIEVE (NEG, N, -) niet-geaarde pool van de batterij. Sluit de POSITIEVE (RODE) klem aan op het chassis van het voertuig of het motorblok, uit de buurt van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatstaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.
6. Het groene LED-lampje op de slimme kabel moet oplichten.
   OPMERKING: Als de voertuigaccu extreem leeg is, kan de initiële stroomafname van de jumpstarter de kortsluitbeveiliging in de slimme kabel activeren. Wanneer de omstandigheid is gecorrigeerd, wordt de slimme kabel automatisch opnieuw ingesteld.
7. Nadat een correcte verbinding is gemaakt, start u de motor. Als de motor niet binnen 5-8 seconden start, stop dan met starten en wacht minstens 1 minuut voordat u opnieuw probeert het voertuig te starten.
   OPMERKING: Als de auto de tweede keer niet start, controleer dan of het groene LED-lampje op de slimme kabel brandt. Als u een pieptoon hoort of een LED-lampje knippert, raadpleeg dan Probleemoplossing. Wanneer de omstandigheid is gecorrigeerd, wordt de slimme kabel automatisch opnieuw ingesteld.
   OPMERKING: Koud weer kan de prestaties van de lithiumbatterij van de jumpstarter beïnvloeden. Als u slechts een klik hoort en de motor niet aanslaat, probeer dan het volgende:
   Met de jumpstarter aangesloten op de autoaccu en het groene LED-lampje op de slimme kabel brandend, zet u alle lichten en elektrische accessoires gedurende één minuut aan. Dit trekt stroom uit de jumpstarter en verwarmt de batterij. Probeer nu de motor te starten. Als hij niet aanslaat, herhaal dan de procedure. Bij extreem koud weer kan het nodig zijn om de batterij twee of drie keer op te warmen voordat de motor start.
   OPMERKING: Als er geen activiteit wordt gedetecteerd, wordt de slimme kabel na 90 seconden automatisch uitgeschakeld en branden de rode en groene LED's continu. Om te resetten, koppelt u de klemmen los van de voertuigaccu en sluit u ze vervolgens weer aan.

   Probeer NIET meer dan drie keer achter elkaar uw voertuig te starten met starthulp. Als het voertuig na drie pogingen niet start, raadpleeg dan een servicemonteur.
8. Nadat de motor is gestart, koppelt u de accuklemmen los van de jumpstarter en vervolgens de zwarte klem (-) en de rode klem (+), in die volgorde.
9. Laad het apparaat na elk gebruik zo snel mogelijk op.

EEN MOBIEL APPARAAT OPLADEN MET BEHULP VAN DE USB-POORTEN

Het apparaat bevat twee USB-uitgangen. De standaarduitgang levert tot 2,4A bij 5V DC. De tweede is een USB-snellaadpoort, die tot 5V bij 3A, 9V bij 2A of 12V bij 1,5A levert.

1. Raadpleeg de fabrikant van uw mobiele apparaat voor de juiste specificaties voor het opladen. Sluit een kabel voor een mobiel apparaat aan op de juiste USB-poort.
2. Het opladen zou automatisch moeten beginnen. Het display toont welke poort in gebruik is.
3. De oplaadtijd is afhankelijk van de batterijgrootte van het mobiele apparaat en de gebruikte oplaadpoort.
   OPMERKING: De meeste apparaten kunnen met elke USB-poort worden opgeladen, maar mogelijk met een lagere snelheid.
   OPMERKING: De USB-snellaadpoort vereist een specifieke oplaadkabel (niet inbegrepen).
4. Wanneer u klaar bent met het gebruik van de USB-poort, koppelt u de oplaadkabel los van uw mobiele apparaat en vervolgens de oplaadkabel van het apparaat.
5. Laad het apparaat na elk gebruik zo snel mogelijk op.
   OPMERKING: Als er geen USB-apparaat is aangesloten, wordt de stroomtoevoer naar de USB-poorten na 30 seconden automatisch uitgeschakeld.

HET LED-LAMPJE GEBRUIKEN

1. Houd de display knop 2 seconden ingedrukt.
2. Zodra het LED-lampje brandt, drukt u op de display knop en laat u deze los om door de volgende modi te bladeren:
   • Continu branden
   • Knipperen voor een SOS-signaal
   • Knipperen in stroboscoopmodus
3. Wanneer u klaar bent met het gebruik van het LED-lampje, houdt u de display knop ingedrukt totdat het lampje uitgaat.
4. Laad het apparaat na elk gebruik zo snel mogelijk op.

ONDERHOUDSINSTRUCTIES

1. Koppel na gebruik en vóór het uitvoeren van onderhoud het apparaat los.
2. Gebruik een droge doek om alle batterijcorrosie en ander vuil of olie van de accuklemmen, snoeren en de buitenkant te verwijderen.
3. Open het apparaat niet, omdat er geen onderdelen zijn die door de gebruiker kunnen worden gerepareerd.

OPSLAGINSTRUCTIES

1. Laad de batterij volledig op vóór opslag.
2. Bewaar dit apparaat bij temperaturen tussen 14°F en 113°F ( - 10°C en 45°C).
3. Ontlaad de batterij nooit volledig.
4. Laad na elk gebruik op.
5. Laad minstens één keer per maand op, indien niet frequent in gebruik, om overontlading te voorkomen.

PROBLEEMOPLOSSING

Jumpstarter

PROBLEEM	OPLOSSING
Het display van de jumpstarter gaat niet aan	Zorg ervoor dat het apparaat is opgeladen. Sluit aan op een stroombron om te resetten.
Het thermometersymbool knippert.	Het apparaat is te warm of te koud. Het thermometersymbool verdwijnt wanneer de omstandigheden niet meer van toepassing zijn.
De jumpstarter laadt niet op	Zorg ervoor dat de stroombron actief is.
De jumpstarter gaat aan, maar start mijn voertuig niet.	Controleer de aansluitingen. Controleer of het laadniveau van de jumpstarter minimaal 40% is. Probeer uw voertuig niet meer dan drie keer achter elkaar te starten. Als het voertuig nog steeds niet start, raadpleeg dan een gekwalificeerde servicemonteur.
Wanneer de kabel correct is aangesloten op zowel de accu als de jumpstarter: groene led knippert; rode led uit; geen pieptoon.	"Valse" hoge accuspanning gedetecteerd, maar omgekeerde laadbeveiliging is niet geactiveerd. De gebruiker kan de sleutel omdraaien om het voertuig te starten.

Smart Cable LED- en alarmgedrag

OPMERKING: Wanneer de aandoening is verholpen, wordt de slimme kabel automatisch gereset.

SPECIFICATIES

Intern batterijtype: lithium-ionpolymeer
Capaciteit: 29,6 Wh
USB-ingang: USB, 2A
USB-uitgang: Standaard: 5V DC, 2,4A
Snel opladen via USB: 5V, 3A / 9V, 2A / 12V, 1,5A
Startbooster: 1000A piek
Oplaadtemperatuur: 0 °C tot 45 °C (32 °F tot 113 °F)
Ontladingstemperatuur: -20 °C tot 60 °C (4 °F tot 140 °F)

VERVANGENDE ONDERDELEN

Batterijklemmen/slimme kabel: 94500938Z
USB-oplaadkabel: 3899004188Z

VOORDAT U HET APPARAAT TERUGSTUURT VOOR REPARATIE

Ga voor REPARATIES OF RETOUREN naar365rma.com
Ga naar schumacherelectric.com voor vervangende onderdelen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE GEBRUIKSAANWIJZING EN LEES DEZE VOOR ELK GEBRUIK. Deze handleiding legt uit hoe u het apparaat veilig en effectief kunt gebruiken.
Lees en volg deze instructies en voorzorgsmaatregelen zorgvuldig.
BEWAAR DEZE INSTRUCTIES.

RISICO OP EXPLOSIEVE GASSEN.
WERKEN IN DE BUURT VAN EEN LOODACCU IS GEVAARLIJK. ACCU'S PRODUCEREN EXPLOSIEVE GASSEN TIJDENS NORMAAL GEBRUIK. HET IS BELANGRIJK DAT U DEZE INSTRUCTIES ELKE KEER VOLGT WANNEER U HET APPARAAT GEBRUIKT.
Om het risico op een accu-explosie te verminderen, volgt u deze instructies en de instructies die zijn gepubliceerd door de accu-fabrikant en de fabrikant van alle apparatuur die u in de buurt van een accu wilt gebruiken. Lees de waarschuwingsmarkeringen op deze producten en op de motor. WAARSCHUWING! RISICO OP ELEKTRISCHE SCHOK OF BRAND.

1. Lees de volledige handleiding voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel of de dood.
2. Buiten bereik van kinderen bewaren.
3. Steek geen vingers of handen in de stopcontacten van het apparaat.
4. Stel het apparaat niet bloot aan regen of sneeuw.
5. Gebruik alleen aanbevolen hulpstukken (SA938-jumpkabel). Het gebruik van een hulpstuk dat niet door de fabrikant van de jumpstarter voor dit apparaat wordt aanbevolen of verkocht, kan leiden tot brand, elektrische schokken of letsel aan personen of schade aan eigendommen.
6. Om het risico op schade aan de stekker of het snoer te verminderen, trekt u aan de adapter in plaats van aan het snoer wanneer u het apparaat loskoppelt.
7. Gebruik het apparaat niet met beschadigde kabels of klemmen.
8. Gebruik het apparaat niet als het een harde klap heeft gehad, is gevallen of anderszins is beschadigd; breng het naar een gekwalificeerde onderhoudsmonteur.
9. Demonteer het apparaat niet; breng het naar een gekwalificeerde onderhoudsmonteur wanneer onderhoud of reparatie nodig is. Onjuiste montage kan leiden tot brand of elektrische schokken.
10. Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om dit apparaat te bedienen ongeldig maken.

    RISICO OP EXPLOSIEVE GASSEN.
11. Om het risico op een accu-explosie te verminderen, volgt u deze instructies en de instructies die zijn gepubliceerd door de accu-fabrikant en de fabrikant van alle apparatuur die u in de buurt van de accu wilt gebruiken. Lees de waarschuwingsmarkeringen op deze producten en op de motor.
12. Plaats het apparaat niet op brandbare materialen, zoals vloerbedekking, bekleding, papier, karton, enz.
13. Plaats het apparaat nooit rechtstreeks boven de accu die wordt gestart.
14. Gebruik het apparaat niet om een voertuig te starten terwijl de interne accu wordt opgeladen.
15. Gebruik geen accupack of apparaat dat beschadigd of aangepast is.
    Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
16. Om het risico op elektrische schokken te verminderen, koppelt u de powerpack los van het stopcontact voordat u probeert onderhoud te verrichten.
17. Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
18. Stel een powerpack niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
19. Laat onderhoud uitvoeren door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.
20. Wijzig of probeer de powerpack niet te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.
21. Tijdelijk buitengebruik van de apparatuur is toegestaan als deze instructies worden opgevolgd:

1. Het apparaat moet binnenshuis worden opgeslagen en beschermd tegen de elementen;
2. Het apparaat mag niet buitenshuis worden opgeladen;
3. Bij gebruik buitenshuis moeten er maatregelen worden genomen om blootstelling aan regen, natte sneeuw, sneeuw en ander vocht te verminderen.

PERSOONLIJKE VOORZORGSMAATREGELEN

RISICO OP EXPLOSIEVE GASSEN. EEN VONK IN DE BUURT VAN DE ACCU KAN EEN ACCU-EXPLOSIE VEROORZAKEN. OM HET RISICO OP EEN VONK IN DE BUURT VAN DE ACCU TE VERMINDEREN:

1. Rook NOOIT en sta NOOIT toe dat er een vonk of vlam in de buurt van een accu of motor komt.
2. Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, halskettingen en horloges wanneer u met een loodaccu werkt. Een loodaccu kan een kortsluitstroom produceren die hoog genoeg is om een ring aan metaal te lassen, waardoor een ernstige brandwond ontstaat.
3. Wees extra voorzichtig om het risico te verminderen dat u een metalen gereedschap op de accu laat vallen. Het kan een vonk veroorzaken of de accu of een ander elektrisch onderdeel kortsluiten, wat een explosie kan veroorzaken.
4. Zorg ervoor dat de interne accu van het apparaat niet bevriest. Laad nooit een bevroren accu op.
5. Om vonken te voorkomen, laat u de klemmen NOOIT met elkaar in contact komen of met hetzelfde stuk metaal in contact komen.
6. Overweeg om iemand in de buurt te hebben om u te helpen wanneer u in de buurt van een loodaccu werkt.
7. Zorg voor voldoende vers water, zeep en zuiveringszout in de buurt voor het geval dat accuzuur in contact komt met uw ogen, huid of kleding.
8. Draag volledige oog- en lichaamsbescherming, inclusief een veiligheidsbril en beschermende kleding. Vermijd het aanraken van uw ogen tijdens het werken in de buurt van de accu.
9. Als accuzuur in contact komt met uw huid of kleding, was het gebied dan onmiddellijk met zeep en water. Als er zuur in uw oog komt, spoel uw oog dan onmiddellijk met koud stromend water en zoek onmiddellijk medische hulp.
10. Als accuzuur per ongeluk wordt ingeslikt, drink dan melk, eiwitten of water. Wek GEEN braken op. Zoek onmiddellijk medische hulp.
11. Neutraliseer eventuele gemorste zuren grondig met zuiveringszout voordat u probeert op te ruimen.
12. Dit product bevat een lithium-ionaccu. In geval van brand kunt u water, een schuimblusser, Halon, CO 2, ABC-droog chemisch middel, grafietpoeder, koperpoeder of soda (natriumcarbonaat) gebruiken om de brand te blussen. Zodra de brand is geblust, doordrenk het product met water, een blusmiddel op waterbasis of andere niet-alcoholische vloeistoffen om het product af te koelen en te voorkomen dat de accu opnieuw ontbrandt. Probeer NOOIT een heet, rokend of brandend product op te pakken of te verplaatsen, omdat u gewond kunt raken.
13.
    RISICO OP CONTACT MET ACCUZUUR. ACCUZUUR IS EEN ZEER CORROSIEF ZWAVELZUUR.
14. Zorg ervoor dat de ruimte rond de accu goed geventileerd is terwijl het apparaat in gebruik is.
15. Reinig de accupolen voordat u de jumpstarter gebruikt. Zorg er tijdens het reinigen voor dat er geen corrosie in de lucht in contact komt met uw ogen, neus en mond. Gebruik zuiveringszout en water om het accuzuur te neutraliseren en corrosie in de lucht te helpen verwijderen. Raak uw ogen, neus of mond niet aan.
16. Bepaal de spanning van de accu door de handleiding van de voertuigeigenaar te raadplegen en zorg ervoor dat de uitgangsspanning 12 V is.
17. Zorg ervoor dat de kabelklemmen van het apparaat een stevige verbinding maken.

VOLG DEZE STAPPEN BIJ HET AANSLUITEN OP EEN ACCU

EEN VONK IN DE BUURT VAN DE ACCU KAN EEN ACCU-EXPLOSIE VEROORZAKEN. OM HET RISICO OP EEN VONK IN DE BUURT VAN DE ACCU TE VERMINDEREN:

1. Sluit de klemmen aan op het apparaat en bevestig vervolgens de uitgangskabels aan de accu en het chassis zoals hieronder aangegeven. Laat de uitgangsklemmen nooit met elkaar in contact komen.
2. Plaats de DC-kabels zo dat het risico op schade door de motorkap, deuren en bewegende of hete motoronderdelen wordt verminderd.
   OPMERKING: Als het nodig is om de motorkap te sluiten tijdens het starten met startkabels, zorg er dan voor dat de motorkap de metalen delen van de accuklemmen niet raakt of de isolatie van de kabels beschadigt.
3. Blijf uit de buurt van ventilatorbladen, riemen, katrollen en andere onderdelen die letsel kunnen veroorzaken.
4. Controleer de polariteit van de accupolen. De POSITIEVE (POS, P, +) accupool heeft meestal een grotere diameter dan de NEGATIEVE (NEG, N, -) pool.
5. Stel vast welke pool van de accu is geaard (verbonden) met het chassis. Als de negatieve pool is geaard aan het chassis (zoals bij de meeste voertuigen), zie stap 6. Als de positieve pool is geaard aan het chassis, zie stap 7.
6. Voor een negatief geaard voertuig sluit u de POSITIEVE (RODE) klem van de startbooster aan op de POSITIEVE (POS, P, +) niet-geaarde pool van de accu. Sluit de NEGATIEVE (ZWARTE) klem aan op het chassis van het voertuig of het motorblok, uit de buurt van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerkdelen. Maak verbinding met een zwaar metalen onderdeel van het frame of motorblok.
7. Voor een positief geaard voertuig sluit u de NEGATIEVE (ZWARTE) klem van de startbooster aan op de NEGATIEVE (NEG, N, -) niet-geaarde pool van de accu. Sluit de POSITIEVE (RODE) klem aan op het chassis van het voertuig of het motorblok, uit de buurt van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerkdelen. Maak verbinding met een zwaar metalen onderdeel van het frame of motorblok.
8. Wanneer u klaar bent met het gebruik van de startbooster, verwijdert u de klem van het chassis van het voertuig en verwijdert u vervolgens de klem van de accupool. Koppel de klemmen los van het apparaat.
