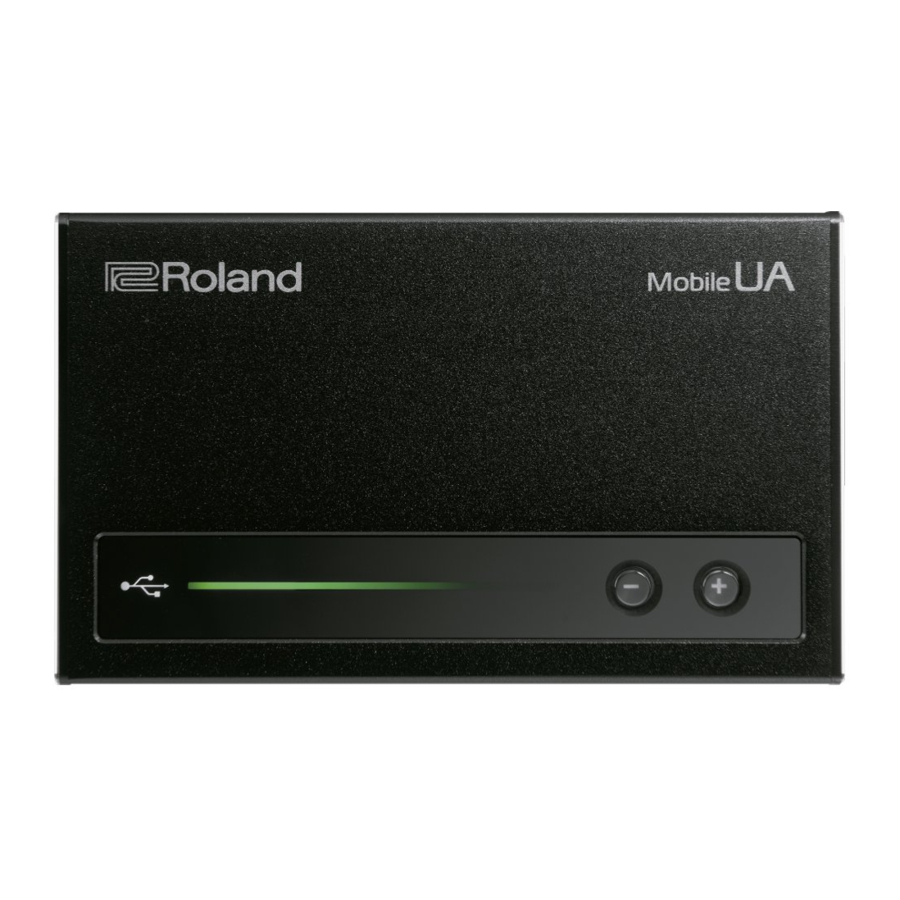

Roland Mobile UA, UA-M10 - Handleiding audio-interface
Inleiding
Lees, voordat u dit apparaat gebruikt, zorgvuldig de folder "HET APPARAAT VEILIG GEBRUIKEN" (USING THE UNIT SAFELY). De folder bevat belangrijke informatie over de juiste bediening van het apparaat. Lees bovendien de volledige gebruikershandleiding om er zeker van te zijn dat u alle functies van uw nieuwe apparaat goed begrijpt. Bewaar deze handleiding zodat u hem gemakkelijk kunt raadplegen.
Installeer het stuurprogramma
Om de UA-M10 te gebruiken, moet u het stuurprogramma downloaden van de volgende URL naar uw computer en het installeren.
Raadpleeg de volgende URL voor meer informatie over de installatie.
OPMERKING (NOTE)
Sluit de UA-M10 pas op uw computer aan als u klaar bent met het installeren van het stuurprogramma. Als u de UA-M10 al hebt aangesloten, koppel hem dan los en sluit hem opnieuw aan nadat de installatie van het stuurprogramma is voltooid.

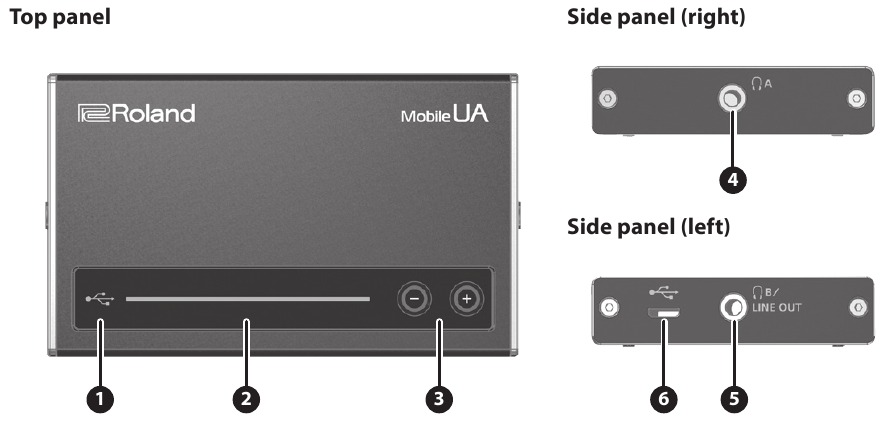

Paneelbeschrijvingen
| Deze licht op wanneer de UA-M10 in werking is. Deze knippert langzaam wanneer DSD-gegevens worden afgespeeld. |
| Geeft het USB OUT 1/2-weergaveniveau aan. Wanneer u op een volume [-] [+] knop drukt, geeft dit tijdelijk de huidige volume-instelling aan. |
| Gebruik de [-] [+] knoppen om het USB OUT 1/2-volume aan te passen. De opgegeven volume-instelling wordt onthouden. Als u het geluid tijdelijk wilt dempen, drukt u beide knoppen tegelijkertijd in. |
| Sluit hier een hoofdtelefoon aan. Met de fabrieksinstellingen wordt hetzelfde geluid (USB OUT 1/2) met hetzelfde volume uitgevoerd via beide  (Headphone) A- en B-aansluitingen.Het geluid dat wordt uitgevoerd via de (Headphone) B/LINE OUT-aansluiting kan worden gewijzigd (USB OUT 1/2 of USB OUT 3/4) door een stuurprogramma-instelling.OPMERKING (NOTE) Afhankelijk van de instellingen kan het voorkomen dat de volume-instelling van de B (L/R)/LINE OUT-aansluiting geen effect heeft. Wees voorzichtig met mogelijk hoog volume in uw hoofdtelefoon. Raadpleeg de ReadMe die bij het stuurprogramma is geleverd voor meer informatie over de stuurprogramma-instellingen.* Om storingen en defecten aan de apparatuur te voorkomen, dient u altijd het volume lager te zetten en alle apparaten uit te schakelen voordat u aansluitingen maakt. |
| Sluit deze aan op een computer die USB 2.0 ondersteunt. Voordat u de UA-M10 voor de eerste keer aansluit, moet u het stuurprogramma installeren zoals beschreven in "Installeer het stuurprogramma" (Install the Driver). |
De stroom inschakelen
Zodra alles correct is aangesloten, moet u de onderstaande procedure volgen om de stroom in te schakelen. Als u de apparatuur in de verkeerde volgorde inschakelt, loopt u het risico dat er storingen of defecten aan de apparatuur ontstaan.
- Gebruik een USB-kabel om de UA-M10 op uw computer aan te sluiten.
De stroom van de UA-M10 wordt ingeschakeld.
* Dit apparaat is uitgerust met een beveiligingscircuit. Er is een korte interval (enkele seconden) nadat het apparaat is ingeschakeld vereist voordat het normaal functioneert. - Schakel de stroom in van het apparaat dat is aangesloten op de Q (Headphone) B/LINE OUT jack((Headphone) B/LINE OUT-aansluiting), en pas het volume aan.
* U hoort mogelijk wat geluid bij het in- en uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing.
Belangrijkste specificaties
Roland Mobile UA (UA-M10): USB Audio Interface
| Power Supply(Voeding) | USB Bus Power |
| Current Draw(Stroomverbruik) | 500 mA |
| Dimensions(Afmetingen) | 108.2 (W) x 65 (D) x 16 (H) mm 4-5/16 (W) x 2-9/16 (D) x 11/16 (H) inches |
| Weight(Gewicht) | 130 g / 5 oz |
| Accessories(Accessoires) | Owner's Manual (Gebruikershandleiding), Leaflet "USING THE UNIT SAFELY" (Folder "HET APPARAAT VEILIG GEBRUIKEN"), USB cable (USB-kabel), License agreement (Licentieovereenkomst) |
* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.
Copyright © 2014 ROLAND CORPORATION, Alle rechten voorbehouden.
Niets uit deze publicatie mag in welke vorm dan ook worden verveelvoudigd zonder de schriftelijke toestemming van ROLAND CORPORATION.
