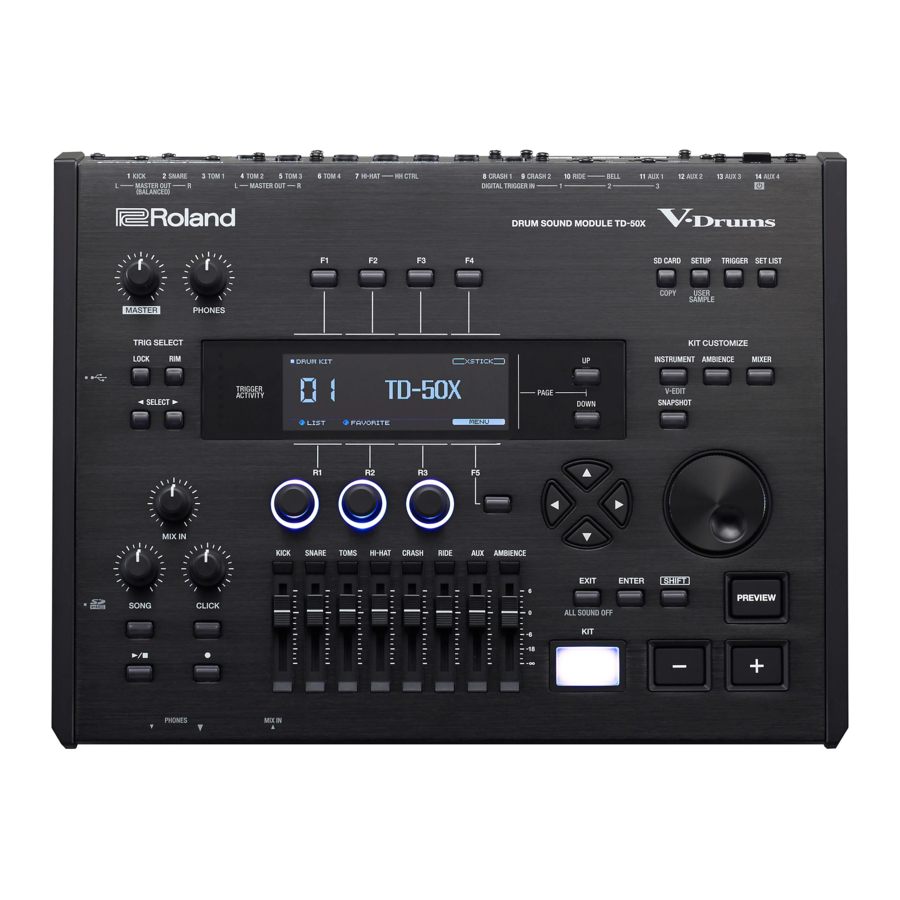

Roland TD-50X Handleiding

Inhoud

Inleiding

De volgende functies zijn toegevoegd vanaf TD-50X versie 1.20.

  • De PD-14DSX (Digital Snare Pad) kan nu worden gebruikt.
  • Er zijn trigger types toegevoegd, waardoor er meer pads gebruikt kunnen worden.

De systeemprogrammaversie van het apparaat controleren

Zorg ervoor dat de systeemprogrammaversie van de TD-50X Ver. 1.20 of later is.
Als de huidige versie ouder is dan Ver. 1.20, update dan het systeem.

MEMO
Als je de TD-50 gebruikt, kun je de systeemprogramma-update gebruiken zodra je een upgrade naar de TD-50X uitvoert.
Raadpleeg het volgende voor details.
https://www.roland.com/products/rc_TD-50X_upgrade/

De versie controleren

  1. Druk op de knop [SETUP] (SETUP) op de TD-50X.
    Het scherm SETUP MENU verschijnt.
  2. Gebruik de PAGE [UP] [DOWN] knoppen om het scherm SETUP MENU 2 weer te geven.
  3. Druk op de knop [F3] (INFO).
    Het informatiescherm verschijnt.
  4. Druk op de knop [F1] (PROGRAM) om de programmaversie weer te geven.

De systeemprogramma-update verkrijgen

  1. Bezoek de volgende website op je computer.
    https://www.roland.com/support/
  2. Kies "TD-50X" als de productnaam.
    Bekijk de downloadpagina van de updatesoftware voor instructies over het uitvoeren van de update.

De PD-14DSX gebruiken

Raadpleeg de gebruikershandleiding die bij de PD-14DSX is geleverd voor informatie over het instellen en bespelen van de PD-14DSX.

De PD-14DSX-toewijzingen configureren

Hier lees je hoe je de trigger-ingang specificeert waaraan een aangesloten PD-14DSX moet worden toegewezen.
De optimale pad-toewijzingen zijn al gemaakt wanneer je de PD-14DSX voor het eerst aansluit.
Het volgende legt uit hoe je de toegewezen bestemmingen (toewijzingen) kunt wijzigen.

* Als je dezelfde trigger-ingang toewijst die wordt gebruikt door een pad dat is aangesloten op een TRIGGER IN-aansluiting, geeft de pad die is aangesloten op die TRIGGER IN-aansluiting geen geluid.
* Wanneer je een fabrieksreset uitvoert voor de TD-50X, worden de verbindingsgeschiedenis en instellingen van digitaal aangesloten pads geïnitialiseerd.

  1. Druk op de knop [TRIGGER] (TRIGGER).
  2. Druk op de PAGE [UP] knop om pagina "1" (TRIG BASIC) weer te geven.
  3. Druk op de knop [F2] (DIGITAL).
    Het scherm DIGITAL TRIGGER IN verschijnt.
  4. Gebruik de cursortoetsen om PD14DSX te selecteren en gebruik de knoppen [-] [+] of de draaiknop om de toewijzing te specificeren.
    Je kunt ook een toewijzing selecteren door op de PD-14DSX te slaan.
    Als je de pad niet aan een trigger-ingang wilt toewijzen, kies dan "N/A".

* Je kunt niet meerdere instanties van dezelfde toewijzing specificeren.

De gevoeligheid van de PD-14DSX aanpassen

De PD-14DSX is al ingesteld met de optimale gevoeligheid wanneer deze vanuit de fabriek wordt verzonden. Je kunt de gevoeligheid aanpassen om dit in meer detail in te stellen.
Raadpleeg "TD-50X Data List" (Roland website) voor meer informatie over de parameters die kunnen worden bewerkt.

  1. Druk op de knop [TRIGGER] (TRIGGER).
  2. Druk meerdere keren op de PAGE [UP]-knop om de bovenste pagina weer te geven.
  3. Druk op de knop [F3] (SENS).
    Het scherm TRIGGER SENS verschijnt.
    De gevoeligheid van de PD-14DSX aanpassen
  4. Sla op de pad om PD-14DSX te selecteren.
    • Wanneer de knop [LOCK] (VERGRENDELEN) brandt, is trigger-vergrendeling ingeschakeld en kun je de PD-14DSX niet selecteren, zelfs niet wanneer je op de pad slaat. Druk in dit geval op de knop [LOCK] (VERGRENDELEN) om trigger-vergrendeling uit te schakelen en sla op de pad om te selecteren.
    • Je kunt ook de SELECT [ç] [æ] knoppen gebruiken om de PD14DSX te selecteren.
  5. Gebruik de cursortoetsen om een parameter te selecteren en gebruik de knoppen [-] [+] of de draaiknop om de waarde te bewerken.

Meer gedetailleerde aanpassingen maken
Volg de onderstaande stappen alleen wanneer je meer controle over de instellingen nodig hebt, zoals de gedetailleerde padgevoeligheid, signaaldetectie, slaglokatie detectie enzovoort.
Raadpleeg "TD-50X Data List" (Roland website) voor meer informatie over de parameters die kunnen worden bewerkt.

  1. Druk op de knop [TRIGGER] (TRIGGER).
  2. Druk op de PAGE [UP] [DOWN] knoppen om pagina "2" (TRIG ADVANCED) weer te geven.
    Het scherm TRIGGER ADVANCED verschijnt.
  3. Druk op een knop van [F1] (THRESHOLD) tot [F4] (POSITION) om het item te selecteren dat je wilt bewerken.
Knop Uitleg
[F1] (THRESHOLD) knop Configureert de gedetailleerde instellingen voor de padgevoeligheid.
[F2] (RIM) knop Configureert de gedetailleerde rimshot-instellingen.
[F3] (SCAN) knop Configureert de gedetailleerde instellingen voor trigger-signaaldetectie.
[F4] (POSITION) knop Configureert de gedetailleerde instellingen voor slaglokatie detectie.
  1. Sla op de pad om PD-14DSX te selecteren.
  2. Gebruik de cursortoetsen om een parameter te selecteren en gebruik de knoppen [-] [+] of de draaiknop om de waarde te bewerken.

MEMO
Om terug te keren naar de standaardwaarden, druk je op de knop [F5] (DEFAULT) (STANDAARD).
Triggerparameters (met uitzondering van bepaalde parameters zoals crosstalk-onderdrukking) worden ingesteld op de standaardwaarde.
Raadpleeg "TD-50X Data List" (Roland website) voor meer informatie.

Met de PD-14DSX kun je de parameters nauwkeuriger regelen door de onderstaande stappen te volgen.

  1. Druk in het scherm DIGITAL TRIGGER IN (p. 1) op de knop [F5] (ADVANCED) (GEAVANCEERD).
    Het scherm DIGITAL TRIGGER ADVANCED verschijnt.
  2. Selecteer PD-14DSX door op de pad te slaan of op de cursortoetsen te drukken.
  3. Gebruik de cursor [ ] knop om de cursor naar de parameters Advanced Setting (Geavanceerde instelling) te verplaatsen.
  4. Gebruik de cursortoetsen om een parameter te selecteren en gebruik de knoppen [-] [+] of de draaiknop om de waarde te bewerken.
Parameter Waarde Uitleg
Position Adjust 1–10 Past aan hoe het tonale karakter wordt beïnvloed door de slaglokatie. Lagere waarden passen aan naar het midden en hogere waarden passen aan naar de omtrek.
XStick Detect Sens OFF, 1–5 Past aan hoe gemakkelijk het is om de crossstick-speeltechniek te gebruiken. Als dit "OFF" (UIT) is, is de crossstick-techniek niet beschikbaar.
Strainer Lever Sens – Dit kan niet worden aangepast op de TD-50X.
LED Brightness OFF, 1–5 Past de helderheid van de zeefindicator aan.
Wanneer dit is ingesteld op "OFF" (UIT), wordt de LED donker.

De zeef gebruiken

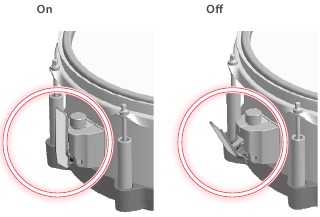

De zeef gebruiken - De functies toewijzen
Bedien de zeefhendel om de snaren van de drum soundmodule aan de snare (onderkant; ON (AAN)) te "bevestigen" of om ze te "ontkoppelen" (OFF (UIT)).
Naast de zeefdraadbediening kun je ook andere functies toewijzen.

Je kunt verschillende functies aan de zeef toewijzen, zoals het draaien aan de zeefknop om de spanning van de snaren aan te passen, of op de knop drukken om een nummer af te spelen of te stoppen.

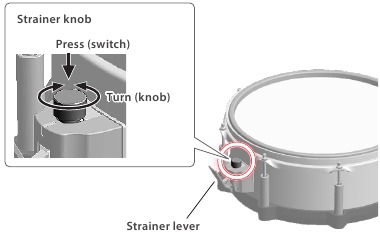

De zeef gebruiken - Snarenspanning aanpassen

MEMO
De kleur van de drum soundmodule kit wordt gebruikt voor de zeefindicatorkleur.

De zeeffunctie configureren

Je kunt de zeefinstellingen configureren door de onderstaande stappen te volgen.

  1. Druk op de knop [SETUP] (SETUP).
    Het scherm SETUP MENU verschijnt.
  2. Druk op de PAGE [UP] knop om pagina "1" (SETUP MENU 1) weer te geven.
  3. Druk op de knop [F4] (CONTROL) (REGELEN).
  4. Druk op de knop [F3] (STRAINER) (ZEEF).
    Het scherm STRAINER CONTROL (ZEEFREGELING) verschijnt.
  5. Gebruik de cursortoetsen om een parameter te selecteren en gebruik de knoppen [-] [+] of de draaiknop om de waarde te bewerken.
Parameter Waarde Uitleg
Lever Func Hiermee stel je de functie in die wordt gebruikt wanneer je de zeefhendel bedient.
OFF Er is geen functie toegewezen.
STRAINER ON/ OFF Stelt in of de parameter Strainer Adj. (Zeef aanpassing) voor de snare "OFF" (UIT) is of niet.
* Dit is alleen ingeschakeld wanneer de instrumentcategorie SNARE (SNARE) is.
* De STRAINER ON/OFF (ZEEF AAN/UIT) die is toegewezen aan de Foot Switch Control (Voetschakelaarbediening) is uitgeschakeld.
Knob Func Hiermee stel je de functie in die wordt gebruikt wanneer je aan de zeefknop draait.
OFF Er is geen functie toegewezen.
SONG# Schakelt tussen nummers.
CLICK TEMPO Past het clicktempo aan.
STRAINER ADJUST Past de Strainer Adj. (Zeef aanpassing) voor de snare aan.
* Dit is alleen ingeschakeld wanneer de instrumentcategorie SNARE (SNARE) is.
SNARE TUNING Past de stemming voor de snare aan.
* Dit is alleen ingeschakeld wanneer de instrumentcategorie SNARE (SNARE) of BRUSH SNARE (BORSTEL SNARE) is.
SNARE MUFFLING Past de demping van de snare aan.
* Dit is alleen ingeschakeld wanneer de instrumentcategorie SNARE (SNARE) of BRUSH SNARE (BORSTEL SNARE) is.
LCD BRIGHTNESS Past de helderheid van het scherm van de TD-50X aan.
Sw Func Hiermee stel je de functie in die wordt gebruikt wanneer je op de zeefknop drukt.
OFF Er is geen functie toegewezen.
DISPLAY STRAINER KNOB FUNC Geeft de functie weer die is ingesteld voor de Strainer Knob Func (Zeefknopfunctie) op het scherm.
SONG TOP Keer terug naar het begin van het nummer.
SONG PLAY/STOP Speelt het nummer af/stopt het nummer.
CLICK PLAY/STOP Schakelt de click in/uit.
TAP TEMPO Stelt het tempo van de click in op basis van het interval waarmee je op de knop drukt.
SNAPSHOT SAVE De huidige drumkit-instellingen worden opgeslagen in SNAPSHOT - STOCK.
ALL SOUND OFF Stopt het huidige drumperformance-geluid of het afspelen van gebruikerssamples.

De extra triggertypes configureren

Er zijn triggertypes toegevoegd voor de volgende pads.

  • KD-22, KD-18, KD-12
  • PD-12X, PD-10X
  • CY-14R-T, CY-12C-T
  • KDQ-8, PDQ-8S, PDQ-8, CYQ-12

*Raadpleeg de gebruikershandleiding die bij de betreffende pad is geleverd voor informatie over het instellen en bespelen van elke pad.

MEMO
Triggertype
Het triggertype is een verzameling van verschillende triggerparameters, aangepast aan waarden die geschikt zijn voor elke pad. Om de optimale instellingen voor een aangesloten pad te maken, specificeer je het model (triggertype) van die pad.

Het triggertype instellen

  1. Druk op de knop [TRIGGER] (TRIGGER).
  2. Druk meerdere keren op de PAGE [UP]-knop om de bovenste pagina weer te geven.
  3. Druk op de knop [F1] (BANK).
    Het scherm TRIGGER BANK verschijnt.
  4. Sla om de pad te selecteren die je wilt instellen.
    Je kunt ook selecteren met behulp van de cursortoetsen.

Pad Uitleg
K KICK
S SNARE
T1–T4 TOM1–4
HH HI-HAT
C1, C2 CRASH 1, 2
R RIDE
A1–A4 AUX1–4
  1. Gebruik de knoppen [-] [+] of de draaiknop om het triggertype te specificeren.

* Je kunt het triggertype niet wijzigen van een trigger-ingang die is toegewezen aan een pad dat een digitale verbinding ondersteunt.

MEMO
Wanneer je het triggertype specificeert, worden de triggerparameters (met uitzondering van bepaalde parameters zoals crosstalk-onderdrukking) ingesteld op optimale waarden. Deze waarden zijn slechts algemene richtlijnen; je kunt naar behoefte fijne aanpassingen maken, afhankelijk van hoe je de pad bevestigt en hoe je deze gebruikt.
Raadpleeg "TD-50X Data List" (Roland website) voor meer informatie.
