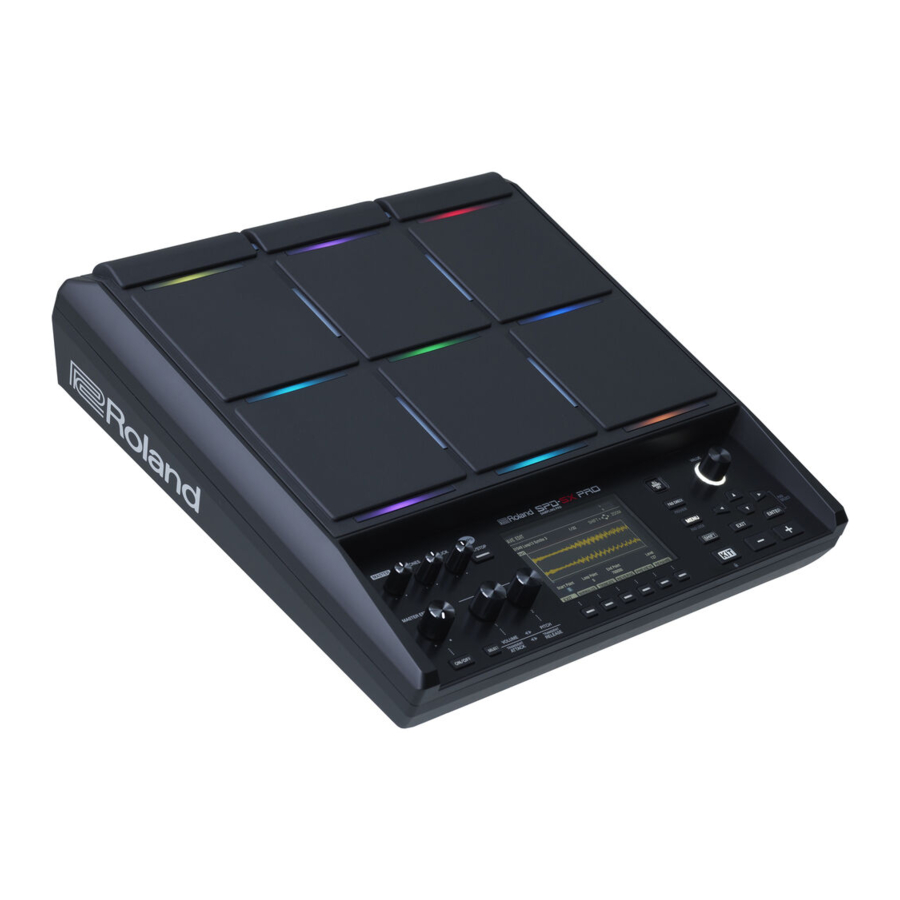

Roland SPD-SX PRO Handleiding

Inhoud

Paneelbeschrijvingen

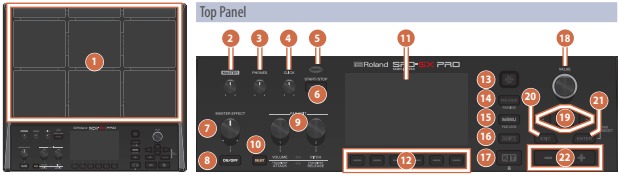

Paneelbeschrijvingen - Deel 1
Paneelbeschrijvingen - Deel 2

  1. Pads [1]–[9]
    Bespel de pads door er met je stokken op te slaan. De indicatoren (PAD LED) onder elke pad reageren wanneer er op de pad wordt geslagen.
  2. [MASTER]-knop
    Past het volume aan van het signaal van de MASTER OUT-aansluitingen.
  3. [PHONES]-knop
    Past het volume aan van het signaal van de PHONES-aansluiting.
  4. [CLICK]-knop
    Past het volume van het klikgeluid aan.
  5. TEMPO-indicator
    Licht op in de maat van het ingestelde tempo.
  6. [START/STOP]-knop
    Start/stopt het klikgeluid.
  7. [MASTER EFFECT]-knop
    Verandert het mastereffect.
  8. MASTER EFFECT [ON/OFF]-knop
    Schakelt het mastereffect in/uit.
  9. PAD EDIT [1] [2]-knoppen
    Bewerkt verschillende parameters.
  10. [SELECT]-knop
    Selecteert de doelbewerkingen (de te bewerken parameters) voor de PAD EDIT [1] [2]-knoppen.
[1]-knop [2]-knop
Niet verlicht Uit Uit
Bovenste rij lichtjes Laagvolume Grove afstemming
Onderste rij lichtjes Voorbijgaande aanval Voorbijgaande release
Beide rijen lichten op Toewijzen Toewijzen

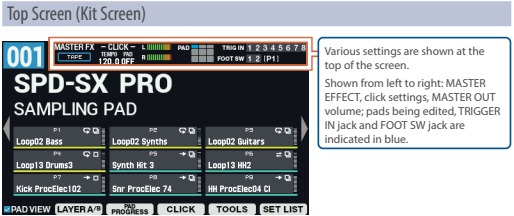

  1. Display
    Toont de kitnaam, wavenaam, inhoud van de instellingen en andere informatie.
  2. FUNCTION-knoppen 1–6
    Deze knoppen voeren de functies uit die op het display worden weergegeven. Deze handleiding verwijst naar de knoppen als de [F1]–[F6]-knoppen, van links naar rechts.
  3. [ALL SOUND OFF]-knop
    Stopt alle geluiden die worden afgespeeld.
  4. [PAD CHECK]-knop
    Terwijl deze knop is ingedrukt, hoor je het geluid van de pads die je bespeelt in de hoofdtelefoon. Houd de [SHIFT]-knop ingedrukt en druk op de [PAD CHECK]-knop om de PREVIEW-functie op te roepen.
  5. [MENU]-knop
    Roept verschillende functies op, zoals de instellingen voor elke kit, de algemene instellingen voor het apparaat, enzovoort.
  6. [SHIFT]-knop
    Door deze knop ingedrukt te houden en vervolgens op een andere knop te drukken, verandert de functie van die knop.
  7. [KIT]-knop
    Toont het bovenste scherm (kitscherm).
  8. [VALUE]-knop
    Gebruik deze om tussen kits te schakelen en waarden te wijzigen.
  9. Cursor [ ] [ ] [ ] [ ] knoppen
    Verplaatst de cursor.
  10. [EXIT]-knop
    Keert terug naar het vorige scherm. Dit maakt ook een bewerking ongedaan.
  11. [ENTER]-knop
    Wordt gebruikt om een waarde te bevestigen of een bewerking uit te voeren.
  12. [-] [+]-knoppen
    Gebruik deze om tussen kits te schakelen en waarden te wijzigen.

* Je kunt dit gebruiken in plaats van de [VALUE]-knop.

* Raadpleeg de "Reference Manual" (op onze website) voor meer informatie over elke controller en aansluiting.

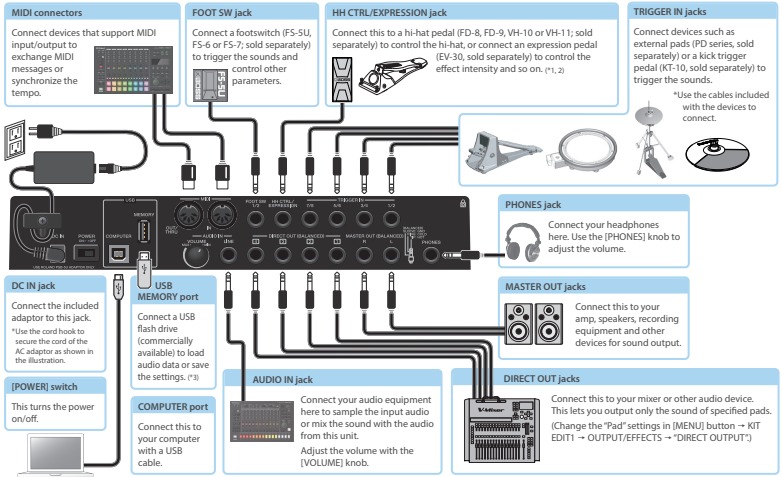

Aansluitvoorbeeld achterpaneel

Aansluitvoorbeeld achterpaneel


MASTER OUT- en DIRECT OUT-aansluiting pinindeling

  1. TIP: HOT
  2. RING: COLD
  3. SLEEVE: GND

*1 Wanneer je het expressiepedaal / hihatpedaal bedient, moet je ervoor zorgen dat je vingers niet bekneld raken tussen het beweegbare deel en het apparaat. Op plaatsen waar kleine kinderen aanwezig zijn, moet je ervoor zorgen dat een volwassene toezicht en begeleiding biedt.
*2 Gebruik bij het aansluiten van een extern expressiepedaal / hihatpedaal alleen het gespecificeerde expressiepedaal / hihatpedaal. Het aansluiten van expressiepedalen / hihatpedalen van derden kan ertoe leiden dat dit apparaat defect raakt.
*3 Gebruik een in de winkel verkrijgbare USB-stick. We kunnen echter niet garanderen dat alle in de winkel verkrijgbare USB-sticks werken.

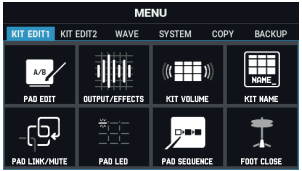

Menuscherm
Druk op de [MENU]-knop om het menuscherm weer te geven, waar je de verschillende instellingen en gegevens op de SPD-SX PRO kunt beheren.
Gebruik de Cursor [ ] [ ]-knoppen of de [VALUE]-knop om tussen de tabbladen op de bovenste rij te schakelen.

KIT EDIT1 Gebruik dit om geïmporteerde samples aan pads toe te wijzen en om geluiden te bewerken. Je kunt de effecten voor elke kit configureren, hoe de LED's oplichten, enzovoort.
KIT EDIT2 Stelt de klik- en MIDI-instellingen in voor elke kit.
WAVE Hiermee kun je bestanden importeren/exporteren, tags toevoegen en de bestanden bewerken.
SYSTEM Configureert de algemene instellingen voor het apparaat en de triggerinstellingen.
COPY Gebruik dit om gegevens voor elke kit en pad te kopiëren/uit te wisselen.
BACKUP Slaat alle instellingen van dit apparaat op naar/laadt ze van een USB-stick. Je kunt ook gegevens voor elke kit opslaan of laden.

Basishandelingen

Externe apparatuur aansluiten

* Om storingen en schade aan de apparatuur te voorkomen, moet je altijd het volume lager zetten en alle apparaten uitschakelen voordat je aansluitingen maakt.

  1. Sluit de meegeleverde adapter aan op de DC IN-aansluiting van dit apparaat en steek de adapter in een stopcontact.
  2. Sluit een mixer of versterker aan op de MASTER OUT-aansluitingen.

De stroom inschakelen

* Voordat je het apparaat in- of uitschakelt, moet je er altijd voor zorgen dat je het volume lager zet. Zelfs als het volume is verlaagd, hoor je mogelijk wat geluid wanneer je het apparaat in- of uitschakelt. Dit is echter normaal en duidt niet op een storing.

  1. Schakel eerst de [POWER]-schakelaar van dit apparaat in en schakel vervolgens alle apparatuur in die op dit apparaat is aangesloten. Schakel je mixer en versterker als laatste in.
  2. Past het volume aan van het aangesloten instrument.
  3. Pas het volume van dit apparaat aan met de [MASTER]-knop.

* De stroom naar dit apparaat wordt automatisch uitgeschakeld na een vooraf bepaalde tijd die is verstreken sinds het voor het laatst werd gebruikt voor het afspelen van muziek, of de knoppen of bedieningselementen ervan werden bediend (Auto Off-functie). Als je niet wilt dat de stroom automatisch wordt uitgeschakeld, schakel je de Auto Off-functie uit ("Reference Manual" (Web)).

  • Alle parameters die je bewerkt, worden opgeslagen in het interne geheugen zodra je de stroom uitschakelt.
  • Om de stroom te herstellen, schakel je de SPD-SX PRO opnieuw in.

De op de standaard monteren

Gebruik een universele klem (APC-33, afzonderlijk verkrijgbaar) of een padstandaard (PDS-20 of PDS-10; afzonderlijk verkrijgbaar) bij het monteren van de SPD-SX PRO op een standaard.

OPMERKING

  • Zorg ervoor dat je de schroef gebruikt die zich aan de onderkant van de SPD-SX PRO bevindt. Als je een andere schroef gebruikt, kan het apparaat defect raken.
  • Voordat je het apparaat omdraait, leg je een aantal kranten of tijdschriften op de vier hoeken en aan beide zijden van dit apparaat om de knoppen, knoppen en andere bedieningselementen te beschermen tegen schade. Zorg er hierbij voor dat je het apparaat zo plaatst dat de knoppen, knoppen en andere bedieningselementen niet beschadigd raken.
  • Wees voorzichtig bij het omdraaien van het apparaat, zodat je het niet laat vallen of omstoot.
  • Bewaar dit apparaat niet ondersteboven. De vloer of een ander oppervlak kan tegen de pads drukken, waardoor de pads worden geplet en defect raken.

SPD-SX PRO App
Je kunt de "SPD-SX PRO App"-software op je computer gebruiken om de audiogegevens rechtstreeks te beheren, zonder een USB-stick te gebruiken.
Raadpleeg de "SPD-SX PRO App User's Guide" voor meer informatie.
