Roland GKP-4 - Parallel Box Handleiding

Introductie

Met de GKP-4 Parallel Box kun je met maximaal vier afzonderlijke GK-compatibele apparaten spelen met behulp van één gitaar. Lees voordat je dit apparaat gebruikt, zorgvuldig de paragrafen "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN". Deze paragrafen bevatten belangrijke informatie over de juiste werking van het apparaat. Lees bovendien de volledige gebruikershandleiding om er zeker van te zijn dat je alle functies van je nieuwe apparaat goed begrijpt. De handleiding moet worden bewaard en bij de hand worden gehouden als handige referentie.

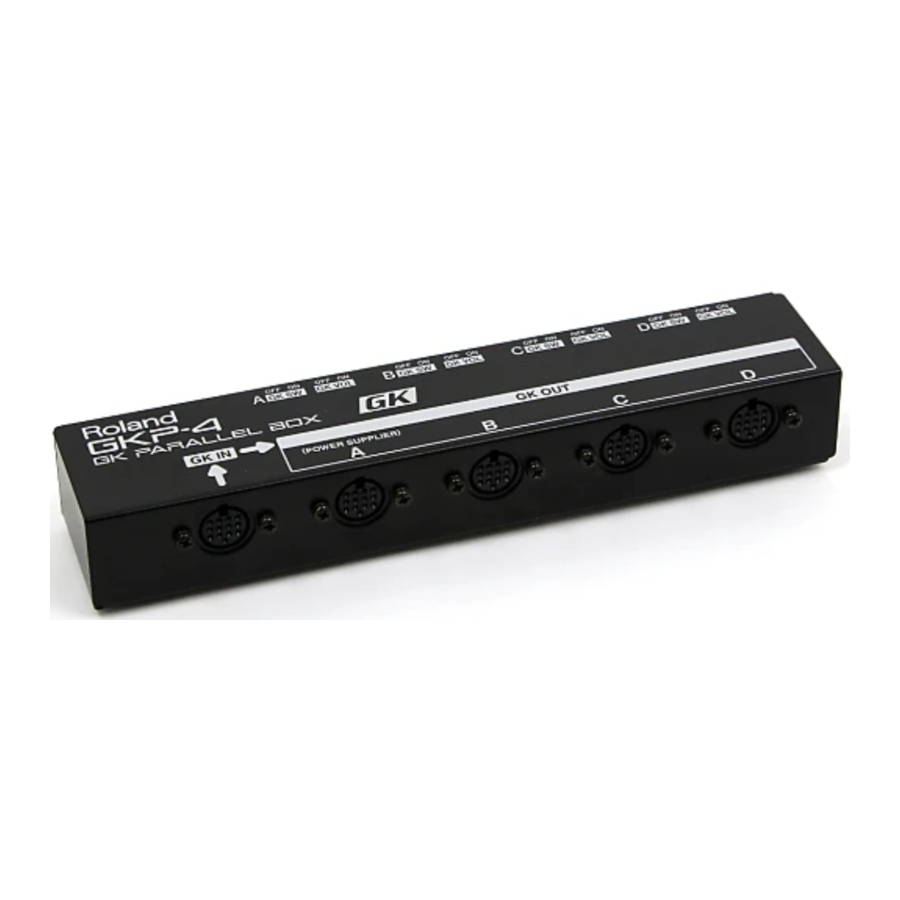

Namen van dingen en wat ze doen

1. GK IN Connector
   Gebruik een GK-kabel om hier een GK-2A aan te sluiten.

2. GK OUT Connectors (A, B, C, D)
   Gebruik GK-kabels om GK-compatibele apparaten (zoals de VGA-7, VG-88, GR-33, WP- 20G en OC-20G) hier aan te sluiten. Wanneer je slechts één GK-apparaat gebruikt, sluit je dit aan op GK OUT A (POWER SUPPLIER).

3. GK SW Switches
   Deze schakelaars bepalen of stuursignalen van de schakelaars van een GK-2A (DOWN/ S1, UP/S2) worden verzonden naar het bijbehorende GK-apparaat (ON), of niet (OFF). Zet de GK SW alleen op ON voor GK-apparaten die je wilt laten beïnvloeden door schakelaar bewegingen op een GK-2A.

4. GK VOL Switches
   Deze schakelaars bepalen of GK-2A volume (SYNTH VOL) stuursignalen worden verzonden naar het bijbehorende GK-apparaat (ON), of niet (OFF). Zet de GK VOL alleen op ON op de GK-apparaten die je wilt laten beïnvloeden door aanpassingen met behulp van de volumeregelaar van de GK-2A. Wanneer de signalen niet naar een GK-apparaat worden verzonden, wordt het volumeniveau van het apparaat ingesteld op maximum.

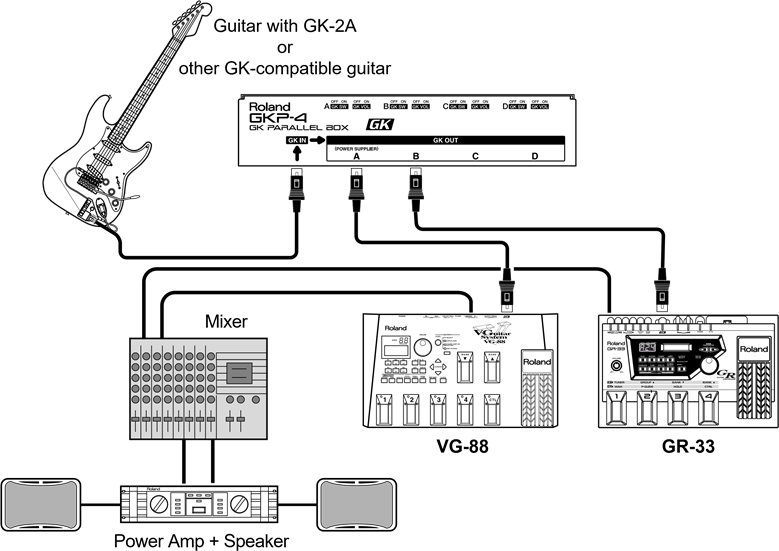

Apparaten aansluiten

* Om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen, draai je altijd het volume omlaag en schakel je de stroom van alle apparaten uit voordat je aansluitingen maakt.
Nadat je er eerst voor hebt gezorgd dat de stroom naar alle apparaten is uitgeschakeld en dat de volumeregelaars volledig zijn teruggedraaid, gebruik je de volgende procedure om de apparaten aan te sluiten.

1. Sluit de GK-2A en de GKP-4 aan met een GK-kabel. Steek de connector stevig in totdat deze vastklikt.
2. Gebruik GK-kabels om GK-apparaten op de GKP-4 aan te sluiten.
   * Zodra de verbindingen zijn voltooid, schakel je de stroom naar je verschillende apparaten in de aangegeven volgorde in. Door apparaten in de verkeerde volgorde in te schakelen, loop je het risico storingen en/of schade aan luidsprekers en andere apparaten te veroorzaken.
3. Schakel de stroom in naar de aangesloten GK-apparaten.
4. Schakel de stroom in naar je mixer, versterker, enz.
   Pas het volume van de aangesloten apparaten aan.

• Sluit alleen aan met de GK-kabel die bij dit product is meegeleverd, of met andere GK-kabels (GKC-3, GKC-5). Het gebruik van andere kabels kan storingen veroorzaken.
• Zorg ervoor dat de totale lengte van de kabel die wordt gebruikt om de GK-2A, de GKP-4 en de aangesloten GK-compatibele apparaten met elkaar te verbinden, niet langer is dan tien meter.
  Aansluiten met de GKC-10 (tien meter) of C-13B (tien meter), of het gebruik van alle GKC-5 (vijf meter) om alle GK-apparaten aan te sluiten, resulteert in een te lange kabellengte, wat de normale werking kan belemmeren.
• Als je een GK-apparaat aangesloten laat op de GKP-4, ook al wordt het niet gebruikt, kan dit leiden tot storingen in je GK-apparaten en kan het ook een bron van ruis zijn. Koppel elk GK-apparaat los dat niet wordt gebruikt.
• Of het nu komt doordat je onnodig lange kabels hebt gebruikt, of doordat je slechts één uiteinde van een kabel hebt aangesloten terwijl het andere uiteinde vrij blijft - onjuiste aansluitingen kunnen storingen in je GK-apparaten veroorzaken en kunnen ook een bron van ruis zijn. Gebruik de kortst mogelijke kabellengte en trek alle kabels eruit die je niet nodig hebt, omdat ze toch maar aan één uiteinde zijn aangesloten.
• De stroom voor de GKP-4 en GK-2A wordt geleverd via de GK-kabel van het GK-apparaat dat is aangesloten op de GK OUT A-connector. De GKP-4 en GK-2A werken dus niet met het GK-apparaat (of de apparaten) dat alleen is aangesloten op de GK OUT B (en/of C en D) connector. Wanneer je slechts één GK-apparaat gebruikt, sluit je dit aan op GK OUT A (POWER SUPPLIER).
• Laat de stroom die door het GK-compatibele apparaat wordt geleverd, slechts één ander apparaat voeden naast de GK-2A. Het aansluiten van meer dan één GKP-4 of US-20 kan ervoor zorgen dat de maximale stroom van het GK-compatibele apparaat wordt overschreden.
• Het GK-compatibele apparaat dat de stroom levert, moet een apparaat zijn dat op netstroom werkt, niet op batterijen.
  Hier lees je hoe je vier units opzet, een VG-88, een GR-33, een WP-20G en een OC-20G, samen met een gitaarversterker (mono).
• Als je in stereo wilt spelen, gebruik dan een mixer.
  De VG-88 levert de stroomvoorziening aan de GK-2A. De GK SW (DOWN/ S1, UP/ S2) en GK VOL (SYNTH VOL) worden alleen gebruikt voor de VG-88.

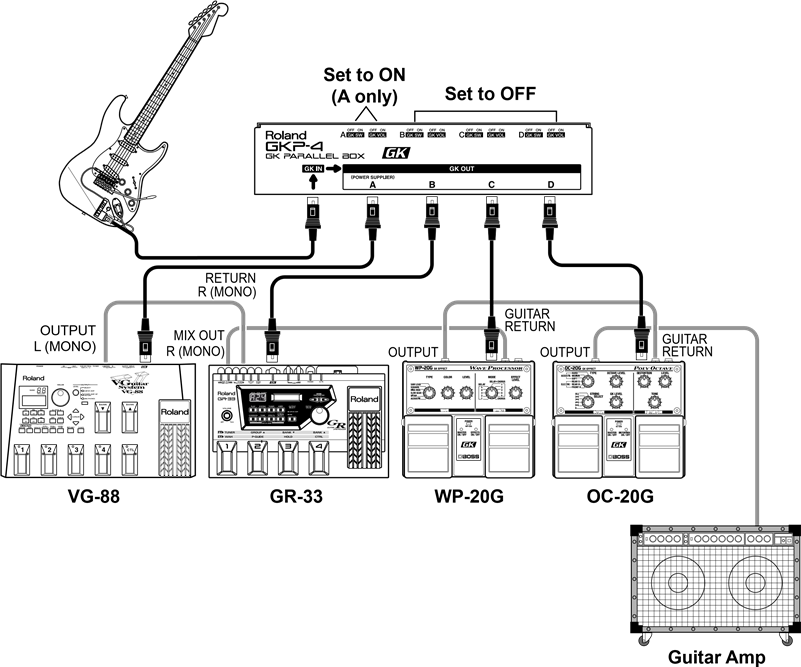

Aansluitvoorbeeld

Hier lees je hoe je vier units opzet, een VG-88, een GR-33, een WP-20G en een OC-20G, samen met een gitaarversterker (mono).
* Als je in stereo wilt spelen, gebruik dan een mixer.
De VG-88 levert de stroomvoorziening aan de GK-2A. De GK SW (DOWN/S1, UP/S2) en GK VOL (SYNTH VOL) worden alleen gebruikt voor de VG-88.

• Zet de OUTPUT SELECT van de VG-88 op "GUITAR AMP" (in het aansluitvoorbeeld wordt COMBO AMP gebruikt).
• Zet de OUTPUT SELECT van de GR-33 op "GUITAR AMP".

Om de verschillende GK-apparaten te spelen of niet te spelen, gebruik je de voetschakelaar van elke unit (WP-20G, OC20G) of het expressiepedaal (VG-88, GR-33).

Specificaties

GKP-4: GK Parallel Box
Connectoren
GK IN connector
GK OUT A (POWER SUPPLIER) connector, GK OUT B connector, GK OUT Cconnector, GK OUT D connector

Afmetingen
210 (B) x 49 (D) x 34 (H) mm
8-5/16 (B) x 1-15/16 (D) x 1-3/8 (H) inches

Gewicht
310 g / 11 oz

Accessoires
GK cable: C-13D (1.2 m) x 2
Owner's Manual (Gebruikershandleiding)

Opties
Divided Pickup: GK-2A
GK cable: GKC-3 (3 m), GKC-5 (5 m)

* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

HET APPARAAT VEILIG GEBRUIKEN

INSTRUCTIES VOOR HET VOORKOMEN VAN BRAND, ELEKTRISCHE SCHOKKEN OF PERSOONLIJK LETSEL
Over en Mededelingen

	Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico op overlijden of ernstig letsel als het apparaat onjuist wordt gebruikt.
	Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico op letsel of materiële schade als het apparaat onjuist wordt gebruikt. * Materiële schade verwijst naar schade of andere nadelige effecten veroorzaakt met betrekking tot het huis en alle inrichting ervan, evenals huisdieren.

Over de symbolen

	Het symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het ontwerp in de driehoek. In het geval van het symbool links, wordt het gebruikt voor algemene waarschuwingen, waarschuwingen of waarschuwingen voor gevaar.
	Het symbool waarschuwt de gebruiker voor items die nooit mogen worden uitgevoerd (verboden zijn). De specifieke handeling die niet mag worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool links, betekent dit dat het apparaat nooit mag worden gedemonteerd.
	Het symbool waarschuwt de gebruiker voor dingen die moeten worden uitgevoerd. De specifieke handeling die moet worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool links, betekent dit dat de stekker uit het stopcontact moet worden getrokken.

NEEM ALTIJD HET VOLGENDE IN ACHT

• Lees voordat je dit apparaat gebruikt, de onderstaande instructies en de gebruikershandleiding.


• Open de unit niet en voer geen interne wijzigingen uit.

• Probeer het apparaat niet te repareren of onderdelen ervan te vervangen (behalve wanneer deze handleiding specifieke instructies geeft om dit te doen). Laat alle onderhoudswerkzaamheden over aan je verkoper, het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld op de "Informatie"-pagina


• Gebruik of bewaar het apparaat nooit op plaatsen die:

  • Blootstaan aan extreme temperaturen (bijv. direct zonlicht in een afgesloten voertuig, in de buurt van een verwarmingskanaal, bovenop warmte genererende apparatuur); of die
  • Vochtig zijn (bijv. baden, wasruimtes, op natte vloeren); of die
  • Vochtig zijn; of die
  • Blootgesteld zijn aan regen; of die
  • Stoffig zijn; of die
  • Blootstaan aan hoge trillingen.

• Zorg ervoor dat je het apparaat altijd zo plaatst dat het waterpas staat en stabiel blijft. Plaats het nooit op standaards die kunnen wiebelen of op hellende oppervlakken.


• Laat geen voorwerpen (bijv. ontvlambaar materiaal, munten, pinnen) of vloeistoffen van welke aard dan ook (water, frisdrank, enz.) in het apparaat terechtkomen.


• Schakel onmiddellijk de stroom uit en vraag om service door je verkoper, het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld op de "Informatie"-pagina wanneer:

  • Er voorwerpen in het apparaat zijn gevallen of er vloeistof op het apparaat is gemorst; of
  • Het apparaat is blootgesteld aan regen (of anderszins nat is geworden); of
  • Het apparaat niet normaal lijkt te werken of een duidelijke verandering in prestaties vertoont.
• In huishoudens met kleine kinderen moet een volwassene toezicht houden totdat het kind in staat is alle regels te volgen die essentieel zijn voor de veilige werking van het apparaat.


• Bescherm het apparaat tegen sterke stoten. (Laat het niet vallen!)

• Probeer te voorkomen dat snoeren en kabels verstrikt raken. Ook moeten alle snoeren en kabels zo worden geplaatst dat ze buiten het bereik van kinderen zijn.
• Klim nooit op het apparaat en plaats er geen zware voorwerpen op.
• Koppel alle snoeren van externe apparaten los voordat je het apparaat verplaatst.

BELANGRIJKE OPMERKINGEN

Naast de items die worden vermeld onder "HET APPARAAT VEILIG GEBRUIKEN", lees en volg je het volgende:

Stroomvoorziening

• Voordat je dit apparaat op andere apparaten aansluit, schakel je de stroom naar alle apparaten uit. Dit helpt storingen en/of schade aan luidsprekers of andere apparaten te voorkomen.

Plaatsing

• Het gebruik van het apparaat in de buurt van eindversterkers (of andere apparatuur met grote transformatoren) kan brom veroorzaken. Om het probleem te verhelpen, verander je de oriëntatie van dit apparaat; of verplaats je het verder weg van de bron van interferentie.
• Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.
• Om mogelijke storingen te voorkomen, gebruik je het apparaat niet in een natte omgeving, zoals een omgeving die is blootgesteld aan regen of ander vocht.

Onderhoud

• Veeg het apparaat voor de dagelijkse reiniging af met een zachte, droge doek of een doek die licht bevochtigd is met water. Om hardnekkig vuil te verwijderen, gebruik je een doek die is geïmpregneerd met een mild, niet-schurend reinigingsmiddel. Zorg er daarna voor dat je het apparaat grondig afveegt met een zachte, droge doek.
• Gebruik nooit benzine, verdunners, alcohol of oplosmiddelen van welke aard dan ook, om de mogelijkheid van verkleuring en/of vervorming te voorkomen.

Aanvullende voorzorgsmaatregelen

• Wees redelijk voorzichtig bij het gebruik van de knoppen, schuifregelaars of andere bedieningselementen van het apparaat; en bij het gebruik van de jacks en connectoren. Ruwe behandeling kan leiden tot storingen.
• Wanneer je alle kabels aansluit/loskoppelt, pak je de connector zelf vast - trek nooit aan de kabel. Op deze manier voorkom je kortsluiting of schade aan de interne elementen van de kabel.
• Om je buren niet te storen, probeer je het volume van het apparaat op een redelijk niveau te houden. Je kunt er de voorkeur aan geven om een hoofdtelefoon te gebruiken, zodat je je geen zorgen hoeft te maken over de mensen om je heen (vooral 's avonds laat).
• Wanneer je het apparaat moet vervoeren, verpak je het indien mogelijk in de doos (inclusief vulling) waarin het is geleverd. Anders moet je gelijkwaardige verpakkingsmaterialen gebruiken.
