Roland 500, 505 Handleiding

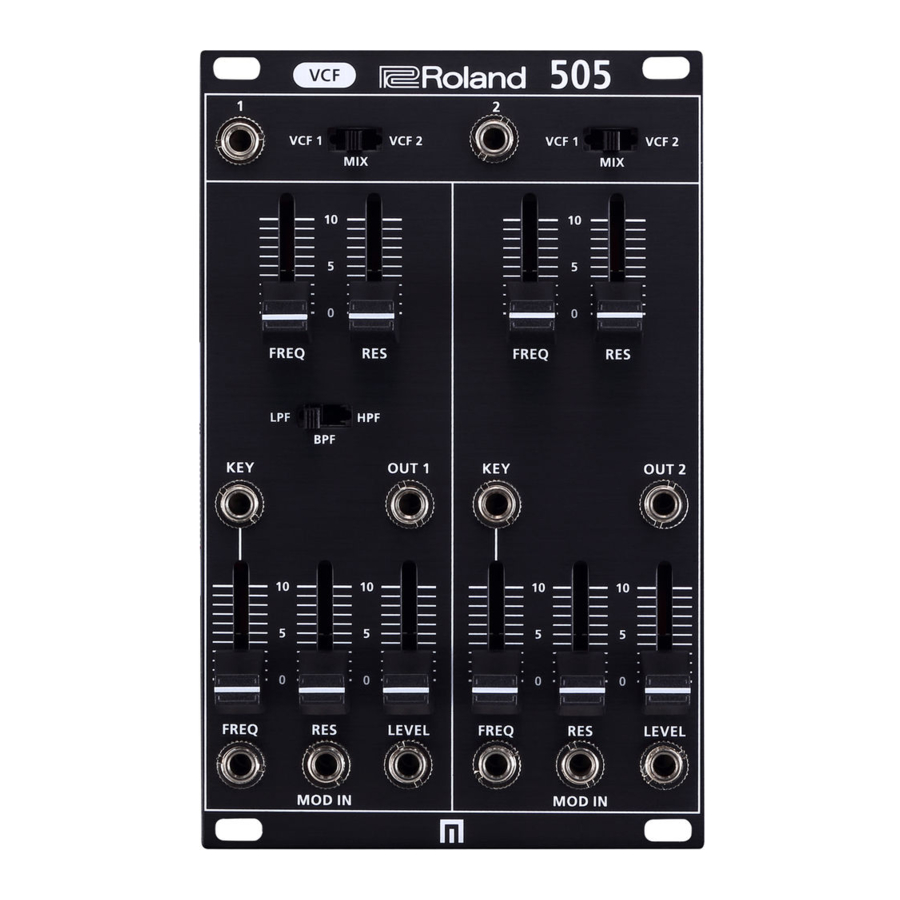

ROLAND SYSTEM-500 MODULE 505

DUBBEL SPANNINGGESTUURD FILTER
Injecteer het geluid van de befaamde filtersectie van de Roland SH-5 in je modulaire rig. De Roland SH-5 is een van de meest gewilde monosynths uit de geschiedenis. Zijn dubbele architectuur was diepgaand en klonk enorm. Het had ook een van de meest onderscheidende filters van alle monosynths in de geschiedenis. Door een multi-mode filter te combineren met een banddoorlaatfilter, produceerde het een geluid dat het naar het "favoriete filter ooit"-gebied heeft gestuwd.

1. SIGNAAL IN 1/2
   Deze jacks voeren audiosignalen in. De signalen van zowel SIG INI als 2 worden ingevoerd in zowel VCF1 als VCF2.
2. SLEUTELFREQUENTIE
   Deze jack voert een spanning in die de afsnijfrequentie van de VCF regelt. Sleutel hem aan I v/Oct voor een geschaalde filterrespons.
3. MOD-INGANGSFREQUENTIE
   Deze jack voert een spanning in die de afsnijfrequentie van de VCE regelt
4. MOD-INGANGSRESONANTIE
   Deze jack voert een spanning in die de resonantie van de VCF regelt
5. MOD-INGANGSNIVEAU
   Deze jack voert een spanning in die het volume van de VCA regelt.
6. CV-INGANGSVERZWAKKERS
   Deze schuifregelaars passen de versterking aan van de spanningen die worden ingevoerd vanaf de MOD IN FREQ/RES/LEVEL-jacks. Als er niets is aangesloten op de LEVEL-jack, wordt 12V geleverd aan LEVEL, waardoor het het uitgangsvolume van de OUT-jack kan aanpassen.
7. OUTPUT SELECTIE SCHAKELAAR
   Deze schakelaars selecteren de signalen die worden uitgevoerd vanaf de OUT-jacks. De signalen die u hier selecteert, worden uitgevoerd na het passeren van de VCA.
8. AFSNIJFREQUENTIE
   Deze schuifregelaar past de afsnijfrequentie van het filter aan.
9. RESONANTIE
   Deze schuifregelaar versterkt het frequentiegebied in de buurt van de afsnijfrequentie.
10. VCF1 MODUS SCHAKELAAR
    Deze schakelaar selecteert LPF, BPF of HPF als het filtertype voor VCF1.
11. VCF1 MODUS SCHAKELAAR
    Deze schakelaar selecteert LPF, BPF of HPF als het filtertype voor VCF1.

BLOKDIAGRAM

SPECIFICATIES

ROLAND SYSTEM-500 MODULE 510

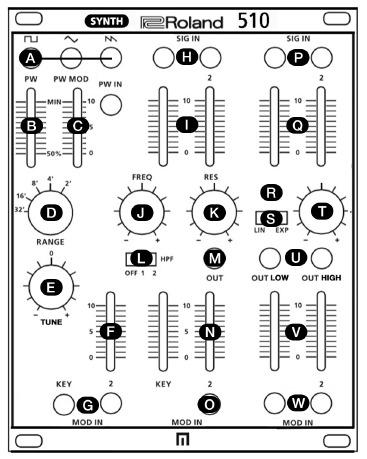

SYNTHESIZER STEM
De 510 is een drie-in-één module met drie functies: VCO, VCF en VCA. Verschillende van de jacks zijn intern gepatcht, waardoor je geluiden kunt creëren met minimale patching. Je kunt de interne patching uitschakelen door stekkers in de jacks te steken.

1. VCO UIT
   Deze jacks geven het signaal van elke VCO (pulsgolf, driehoeksgolf, zaagtandgolf) uit
2. PW
   Specificeert de pulsbreedte (de verhouding tussen de bovenste en onderste gedeelten van de pulsgolf). * Voor een symmetrische blokgolf, zet je de schuifregelaar op de "50%" (50%)-positie.
3. PW MOD
   Past de diepte van de pulsbreedtemodulatie aan op basis van de spanning die wordt ingevoerd vanaf de PW IN-jack.
4. BEREIK
   Schakelt het toonhoogtebereik van de VCO. Je kunt het bereik omhoog of omlaag schakelen in stappen van één octaaf in een bereik van vijf octaven van 32' tot 2'.
   * Als je dit instelt op de 8'-positie en een spanning van 2V toepast op MOD IN KEY, wordt de middelste C-toonhoogte geproduceerd.
5. STEMMING
   Maakt fijne aanpassingen aan het VCO-bereik.
6. CV 2 VERZWAKKER
   Past de diepte van de pulsbreedtemodulatie aan op basis van de spanning
7. MOD IN SLEUTEL/2
   Past het niveau aan van de spanning die wordt ingevoerd vanaf de MOD IN 2-jack.
8. VCF SIG IN
   Deze jacks voeren audiosignalen in.
9. VCF SIG IN NIVEAUREGELAAR
   Deze schuifregelaars passen het niveau aan van de signalen die worden ingevoerd vanaf de SIG IN-jacks.
10. VCF FREQ
    Past de afsnijfrequentie van het filter aan.
    * Het instellen van dit op een lage waarde verlaagt de afsnijfrequentie, zodat het hoogfrequente gedeelte van het signaal er niet doorheen gaat. Het instellen van dit op een hoge waarde verhoogt de afsnijfrequentie, zodat het ingangssignaal ongewijzigd wordt uitgevoerd.
11. VCF RES
    Versterkt de frequentiecomponenten in het gebied van de afsnijfrequentie. * Door de resonantie te verhogen, kun je de VCF laten oscilleren. Je kunt dit gebruiken als een audiobron voor geluidseffecten, of KYBD CV gebruiken om de VCF te regelen en toonhoogtes op het toetsenbord te spelen.
12. VCF HPF
    Past de afsnijfrequentie van het hoogdoorlaatfilter aan.
    * Op de OFF-instelling gaat de originele golfvorm er ongewijzigd doorheen. Naarmate je de instelling verhoogt naar 1 of 2, stijgt de afsnijfrequentie, waardoor alleen het hoogfrequente gedeelte van het signaal erdoorheen kan.
13. VCF UIT
    Dit zijn uitgangs-jacks. Deze jacks geven het signaal van de VCF uit.
14. VCF CV IN VERZWAKKER
    Deze schuifregelaar past de versterking aan van de spanning die wordt ingevoerd vanaf de MOD IN KEY/2-jacks.
15. VCF MOD IN KEY/2
    Deze jacks voeren een spanning in die de VCF-kleur regelt.
16. VCA SIG IN
    Deze jacks voeren audiosignalen in.
17. VCA SIG IN NIVEAUREGELAAR
    Deze schuifregelaars passen het niveau aan van de signalen die worden ingevoerd vanaf de SIG IN-jacks.
18. INDICATOREN
    Deze geven de status van het uitgangssignaal aan (belasting: groen, overbelasting: rood).
19. LIN/EXP REGELMODUS
    Specificeert of de regelspanning en de instelling van de INITIAL-knop het studiosignaal lineair of exponentieel beïnvloeden.
20. INITIEEL
    Past de VCA's initiële versterking aan (de versterking wanneer er helemaal geen regelspanning is). * Als je alleen een regelspanning gebruikt om de VCA te regelen, gebruik dan deze knop om de initiële versterking correct te specificeren voor de LIN/EXP regelmodus instelling: O (voor LIN) in het gebied van 1 (voor EXP).
21. UITGANG LAAG/HOOG
    Dit zijn uitgangs-jacks. Deze jacks geven het signaal van elke VCA uit. De UITGANG LAAG-jack geeft een signaal met een lager niveau uit dan de UITGANG HOOG-jack.
22. VCA CV INGANG VERZWAKKER
    Deze schuifregelaars passen de versterking aan van de spanningen die worden ingevoerd vanaf de MOD IN 1/2-jacks.
23. VCA MOD IN 1/2
    Deze jacks voeren spanningen in die de VCA regelen.

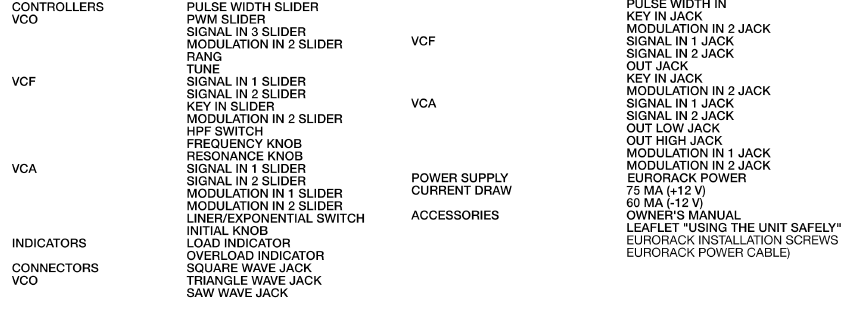

SPECIFICATIES

SYNTHESIZER STEM

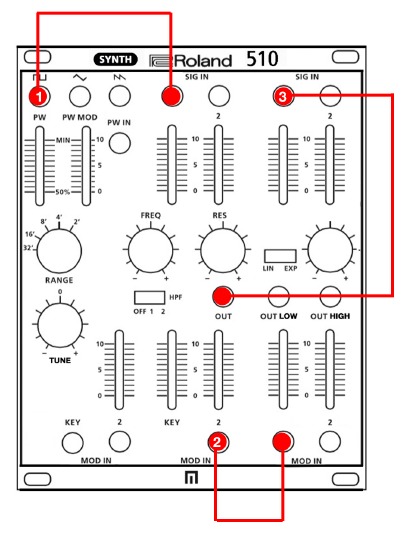

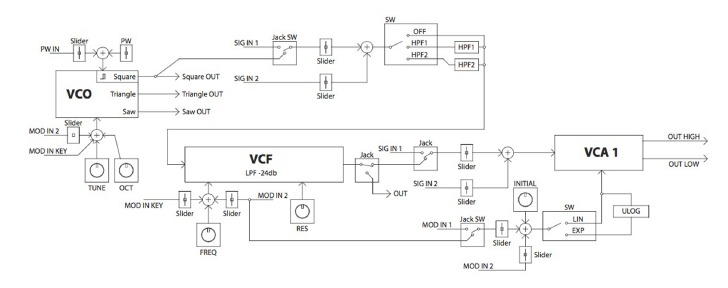

INTERNE PATCHING

1. BLOKGOLF & VCF SIG IN 1
   ALS ER GEEN STEKKER IN VCF SIG IN 1 ZIT, IS HET GEPATCHT NAAR EEN BLOKGOLF.
2. VCF UIT & VCA SIG IN 1
   ALS ER GEEN STEKKER IN VCA SIG IN 1 ZIT, IS HET GEPATCHT NAAR VCF UIT.
   * ALS ER EEN STEKKER IN VCF UIT ZIT, IS HET NIET GEPATCHT NAAR VCA SIG IN 1.
3. VCF MOD IN 2 & VCA MOD IN 1
   ALS ER GEEN STEKKER IN VCA MOD IN 1 ZIT, IS HET GEPATCHT NAAR VCF MOD IN 2.

ROLAND SYSTEM-500 MODULE 512

DUBBELE SPANNINGGESTUURDE OSCILLATOR
De 512 Dual VCO (voltage controlled oscillator) is een enkele module die bestaat uit twee voltage controlled oscillators. Elke onafhankelijke VCO produceert frequenties over een breed bereik met IV/octaaf tracking en speciale puls-, driehoeks- en zaagtandgolfuitgangen. Variabele pulsbreedte is beschikbaar via paneelbediening of CV-modulatie. De frequentie van elke oscillator kan ook met de andere worden gesynchroniseerd in zwakke of sterke modi om een uniek "sync"-geluid te bereiken.

1. PULS BREEDTE REGELING
   Specificeert de pulsbreedte (de verhouding tussen de bovenste en onderste gedeelten van de pulsgolf).
   * Om een blokgolf (symmetrische pulsgolf) te produceren, zet je de schuifregelaar op 50%.
2. PW MOD
   Past de diepte van de pulsbreedtemodulatie aan op basis van de spanning die wordt ingevoerd vanaf de PW IN-jack.
3. SYNC IN/OUT
   Deze jacks voeren synchronisatiesignalen in of uit.
4. CV INGANG VERZWAKKER
   Pas het niveau aan van de spanning die wordt ingevoerd vanaf de MOD IN-jacks.
5. MOD IN SLEUTEL/2/3
   Deze jacks voeren spanningen in die de VCO regelen.
6. VCO UIT
   Deze jacks geven het signaal van elke VCO (pulsgolf, driehoeksgolf, zaagtandgolf) uit.
7. PWIN (PULS BREEDTE IN)
   Deze jack voert een spanning in die wordt gebruikt om de pulsbreedte (PWM) van een externe bron te regelen.
8. SYNC
   Schakelt de nauwkeurigheid van de synchronisatie (S: Zacht, H: Hard).
9. BEREIK
   Schakelt het toonhoogtebereik van de vco.
   Je kunt het bereik omhoog of omlaag schakelen in stappen van één octaaf in een bereik van vijf octaven van 32' tot 2'.
   * Als dit is ingesteld op 8' en er een spanning van 2V wordt toegepast, klinkt de middelste C-toonhoogte.
10. TOONHOOGTE REGELING
    Fijnafstemmingsaanpassing.

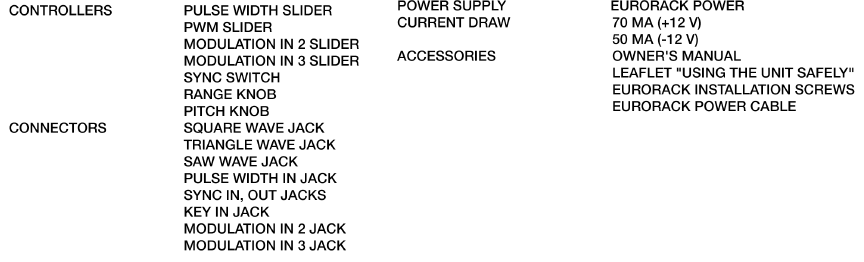

SPECIFICATIES

ROLAND SYSTEM-500 MODULE 512

OVER PULS BREEDTE

Een pulsgolf waarin de bovenste en onderste gedeelten van de golfvorm een ongelijke breedte hebben, wordt een asymmetrische pulsgolf genoemd, en de numerieke verhouding van de bovenste en onderste breedtes (om precies te zijn, het gedeelte van één cyclus dat wordt ingenomen door het bovenste gedeelte) wordt de pulsbreedte genoemd. De pulsbreedtewaarde verandert de boventonenstructuur aanzienlijk en wijzigt het tonale karakter van het geluid. * Als de pulsbreedte I/n is, ontbreken de harmonischen bij veelvouden van 'n'. Als de pulsbreedte bijvoorbeeld 1/3 (33%) is, ontbreken de 3e, 6e, 9e... harmonischen. De techniek om een regelspanning (zoals LFO of ENV) te gebruiken om de pulsbreedte te regelen, wordt pulsbreedtemodulatie (PWM) genoemd.

OVER SYNC

SYNC synchroniseert de frequentie van een VCO met de frequentie van een andere VCO. Door twee VCO's te synchroniseren, kun je golfvormen creëren die niet kunnen worden geproduceerd door een enkele vco. Als de SYNC-schakelaar is ingesteld op S: Zacht, synchroniseert de VCO van de 512-module perfect met de frequentie die wordt ingevoerd vanaf de SYNC IN-jack. Als de SYNC-schakelaar is ingesteld op H: Hard, synchroniseert de VCO van de 512-module met gehele verhoudingen van die frequentie, zoals 1/2, 2/3, 3/4, 1/1, 4/3, 3/2 of 2/1.

ROLAND SYSTEM-500 MODULE 521

DUBBEL SPANNINGGESTUURD FILTER
De 521 Dual VCF (voltage controlled filter) module beschikt over twee afzonderlijke laagdoorlaatfilters voor het aanpassen van het timbre van audiobronnen. Elk filter heeft zijn eigen speciale regelaars voor afsnijfrequentie, resonantie en een vast hoogdoorlaatfilter met twee schakelbare afsnijpunten. Audio- en CV-ingangsmixers op elk kanaal maken het mengen van meerdere audiosignalen en modulatiebronnen mogelijk.

1. SIGIN 1/2/3
   Deze jacks voeren audiosignalen in.
2. AFSNIJFREQUENTIE
   Past de afsnijfrequentie van het filter aan (laagdoorlaatfilter).
   * Op een instelling van 10 gaat de originele golfvorm er ongewijzigd doorheen. Naarmate je de waarde verlaagt, gaat er minder van het hoogfrequente gebied doorheen.
3. HOOGDOORLAATFILTER
   Past de afsnijfrequentie van de HPF (hoogdoorlaatfilter) aan.
   * Op de OFF-instelling gaat de originele golfvorm er ongewijzigd doorheen. Naarmate je de instelling verhoogt naar 1 of 2, stijgt de afsnijfrequentie, waardoor alleen het hoogfrequente gedeelte van het signaal erdoorheen kan.
4. MOD IN SLEUTEL
   Deze jacks voeren een spanning in die de VCF-kleur regelt.
5. SIG IN NIVEAUREGELAARS
   Deze schuifregelaars passen het niveau aan van de signalen die worden ingevoerd vanaf de SIG IN-jacks.
6. RESONANTIE
   Versterkt de frequentiecomponenten in het gebied van de afsnijfrequentie.
   * Door de resonantie te verhogen, kun je de VCF laten oscilleren. Je kunt dit gebruiken als een audiobron voor geluidseffecten, of KY BD CV gebruiken om de VCF te regelen en toonhoogtes van het toetsenbord te spelen.
7. UIT
   Dit zijn uitgangs-jacks. Deze jacks geven het signaal van de VCE uit
8. VERZWAKKER VOOR CV-INGANG
   Deze schuifregelaars passen de versterking aan van de spanning die wordt ingevoerd vanaf de MOD IN KEY/2/3-jacks

SPECIFICATIES

ROLAND SYSTEM-500 MODULE 531

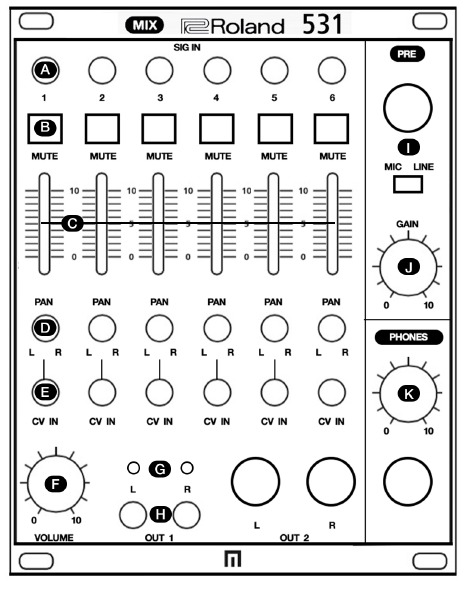

MIXER
De SYS-531 heeft zes hoogwaardige ingangen, elk met niveauschakelaar, pan-knop en mute-knop. Een centrale hub voor het mixen van mono- of stereosignalen (alleen PRE). De zes pan-knoppen zijn CV-gestuurd voor interessante stereo-effecten. Stereo voorversterker voor microfoon- of lijnsignalen. De hoofdtelefoonsectie, speciale volumeknop, outputsectie voor zowel 1/4" als 1/8" kabels. LED-niveau-indicator.

1. SIG IN 1-6 — Deze jacks voeren de audiosignalen in die gemixt zullen worden.
2. MUTE SW 1-6 — Deze schakelaars dempen (zetten stil) elke ingang.
3. LEVEL CONTROL 1-6 — Deze schuifregelaars passen het niveau aan van de signalen die worden ingevoerd via de SIG IN-jacks.
4. PAN 1-6 — Deze knoppen passen de links/rechts verhouding van het volume aan.
5. CV IN 1-6 — Voer spanning in op deze jacks om de pan van een externe bron te regelen.
6. VOLUME — Deze knop past het volume aan dat wordt uitgevoerd vanaf OUT1 en OUT2.
7. INDICATORS — Deze geven de status van het outputsignaal aan (aan wanneer geladen, brandt wanneer overbelast).
8. OUT 1 - OUT 2 — Dit zijn outputjacks. Hetzelfde signaal wordt uitgevoerd vanaf OUT1 en OUT2.
9. PRE SIG IN MODE SWITCH — Sluit hier een microfoon- of lijnniveauapparaat aan. Als de MIC-modus is geselecteerd, wordt het ingangssignaal uitgevoerd naar CH6. Als de LINE-modus is geselecteerd, wordt het L-signaal uitgevoerd naar CH5 en het R-signaal naar CH6. Als er stekkers in SIG IN 5 en 6 zijn gestoken, hebben de signalen van SIG IN 5 en 6 prioriteit.
10. PRE GAIN — Deze knop past het niveau aan van het signaal dat wordt ingevoerd via de PRE SIG IN-jack.
11. PHONES OUT/VOLUME — U kunt hier een hoofdtelefoon aansluiten en het gemixte signaal beluisteren. De knop past het monitorvolume aan.

SPECIFICATIES

ROLAND SYSTEM-500 MODULE 540

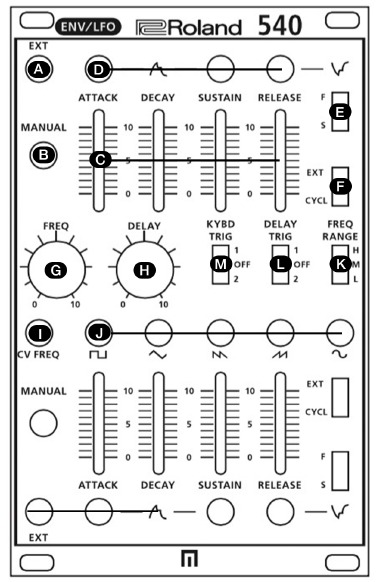

DUBBELE ENVELOPGENERATOR + LFO
De 540 Dual Envelope Generator en LFO (low frequency oscillator) is een multifunctionele modulatiebron. Deze unit heeft twee onafhankelijke ADSR-enveloppesecties (attack, decay, sustain, release) die variabele spanningen produceren voor het aansturen van andere Eurorack-formaat synthesizer modules, zoals oscillatoren, filters en VCA's. Elke sectie kan extern, intern of handmatig worden getriggerd met speciale jacks voor elke envelope, evenals een omgekeerde output. Daarnaast bevat de 540 een spanningsgestuurde LFO met 5 golfvormoutputs. De bedieningselementen op het voorpaneel passen zowel de frequentie als de vertragingstijd van de LFO-start aan. Vertraging en reset kunnen worden getriggerd vanuit envelope 1 of 2.

1. EXT — Als u de envelopgenerator aan/uit wilt zetten vanaf een externe bron, gebruikt u deze jack om een gatesignaal in te voeren.
2. MANUAL — Starten van de envelope cyclus.
3. ATTACK, DECAY, SUSTAIN, RELEASE SLIDERS — Deze schuifregelaars specificeren de aanvalstijd (de tijd waarin het geluid opkomt), de vervaltijd (de tijd waarin het geluid vervalt), het sustainniveau (het niveau dat wordt aangehouden nadat de envelope de piek heeft bereikt) en de loslaat tijd (de tijd waarin het geluid verdwijnt nadat de signaalinvoer is beëindigd).
4. OUTPUT JACKS — Output jacks. Uitvoeren van twee positieve golfvormen en één negatieve golfvorm.
5. F/S SWITCH — Schakelen van de Envelope snelheid. F - Snel, S - Langzaam.
6. GATE TRIGGER SWITCH — Start de envelope cyclus EXT en selecteert het externe signaal dat deze zal besturen. EXT - Trigger door EXT of MANUAL, CYCL - Zelfcyclisch door ATTACK en DECAY instelling.
7. FREQ — Specificeert de frequentie van de LFO.
8. DELAY — Specificeert de tijd vanaf het moment dat een ingangssignaal wordt ontvangen tot het moment dat de LFO begint te werken.
9. CV FREQ — Als u een externe bron wilt gebruiken om de LFO-frequentie te regelen, voert u hier een spanning in.
10. WAVE FORM — Deze jacks geven het LFO-signaal uit als pulse, triangle, sawtooth, reverse sawtooth en sine.
11. FREQ RANGE — Selecteert de LFO oscillerende frequentie.
12. DELAY TRIG — Reset LFO delay trigger met envelope 1 of 2.
13. KYBD TRIG — RESET LFO golfvorm door envelope 1 of 2.

SPECIFICATIES

OVER ENV (ENVELOPGENERATOR) EN LFO (LAGE FREQUENTIE OSCILLATOR)

Een envelopgenerator produceert een tijdsafhankelijke spanning volgens de attack (A), decay (D), sustain (S) en release (R) instellingen; u kunt deze spanning gebruiken om het karakter of het volume van het geluid in de loop van de tijd te regelen.
Een LFO produceert een cyclisch veranderende spanning volgens zijn instellingen; u kunt deze spanning gebruiken om effecten te produceren zoals vibrato of tremolo.

ROLAND SYSTEM-500 MODULE 555

DUBBELE SPANNINGSBEDIENINGSFILTER
De SYS-555 bevat zowel traditionele als niet-traditionele modulatiebronnen. Biedt ringmodulatie, sample and hold met zeven golfvormen en interne LPF, roze en witte ruismodi, LFO met interne ENV en VCA, en twee CV-gestuurde portamentocircuits.

1. PORTAMENTO CV IN 1/2 — Invoer punt voor de signalen waarop portamento moet worden toegepast.
2. PORTAMENTO CV OUT 1/2 — Uitvoer van de golfvorm waarop portamento is toegepast.
3. PORTAMENTO CV 1/2 — Deze jacks voeren een spanning in die wordt gebruikt om LANG / KORT te regelen vanaf een externe bron.
4. LONG / SHORT — Deze schuifregelaars passen de hoeveelheid portamento aan. Naarmate de schuifregelaar KORT nadert, nadert het signaal de originele golfvorm.
5. ON / OFF — Deze schakelaars zetten portamento aan/uit.
6. LFO FREQUENCY — Specificeert de frequentie van de LFO.
7. LFO DELAY — Wanneer een signaal wordt ingevoerd in DELAY TRIG, wordt de output amplitude van de LFO tijdelijk 0, en keert geleidelijk terug naar zijn originele amplitude volgens de instelling van de DELAY schuifregelaar.
8. LFO FREQUENCY RANGE — Deze schakelaar specificeert het frequentiebereik van de LFO.
9. LFO CV FREQUENCY — Deze jack voert een spanning in die wordt gebruikt om de frequentie van de LFO te regelen vanaf een externe bron.
10. LFO WAVEFORM — Deze jacks geven een pulse wave, triangle wave, sawtooth wave, reverse sawtooth wave en sine wave uit.
11. S&H EXTERNAL CLOCK — Voer een kloksignaal in op deze jack als u een klok van een externe bron wilt gebruiken om het signaal vast te houden, in plaats van de interne LFO te gebruiken.
12. S&H CLOCK RATE — Deze schuifregelaar specificeert de frequentie van de interne LFO die wordt gebruikt voor HOLD. De frequentie wordt aangegeven door het knipperen van de LED.
13. S&H CLOCK OUT — De CLK OUT jack voert het kloksignaal van de interne LFO uit. Als EXT CLK wordt ingevoerd, wordt een kloksignaal uitgevoerd op zijn frequentie.
14. S&H OUT — Deze jack voert een spanning uit die wordt vastgehouden vanuit het ingangssignaal. Door de LAG TIME aan te passen, kunt u de veranderingen in de CV golfvorm die wordt uitgevoerd, gladstrijken.
15. LAG TIME — S&H bevat een interne LPF. Het outputsignaal gaat door de LPF voordat het wordt uitgevoerd. Deze schuifregelaar specificeert de cutoff-frequentie van de LPF.
16. SAMPLE SELECTOR — Deze schakelaar selecteert het ingangssignaal (SAMPLE). U kunt kiezen uit intern gegenereerde roze ruis, witte ruis, LFO-outputgolfvormen of EXT SIG van een externe bron.
17. NOISE — De PINK jack voert roze ruis uit, en de WHITE jack voert witte ruis uit.
18. RING MOD — De golfvormen van X en Y worden vermenigvuldigd en uitgevoerd vanaf de RM OUT jack.

SPECIFICATIES

DUBBELE SPANNINGSBEDIENINGSFILTER
BLOKDIAGRAM

OVER SAMPLE AND HOLD
S&H is een functie die een ingangssignaal onthoudt (samplet) en het niveau ervan handhaaft (vasthoudt) zoals gespecificeerd door een kloksignaal.
Als het ingangssignaal kan de S&H van de SYS-555 zijn eigen LFO-outputgolfvorm, roze ruis, witte ruis of het EXT SIG-ingangssignaal gebruiken. Het houdt dit ingangssignaal vast zoals gespecificeerd door het interne kloksignaal van de S&H of een EXT CLK.
Door verschillende ingangssignalen en kloksignalen te combineren, kunt u een CV creëren die onvoorspelbaar is maar toch regelmatig is.
Door de LAG TIME aan te passen, kunt u de veranderingen in de CV die wordt uitgevoerd, gladstrijken.

OVER LFO
De LFO van de 555 kan vijf soorten golfvorm uitvoeren, en bevat ook een vertragingsfunctie.
Wanneer een signaal de DELAY TRIG jack binnenkomt, wordt de output amplitude van de LFO tijdelijk O, en keert geleidelijk terug naar de originele amplitude volgens de instelling van de DELAY schuifregelaar.
Door dit in combinatie met de VCO te gebruiken, kunt u vertraagde vibrato creëren waarbij vibrato wordt toegepast een tijdje nadat het geluid begint.

ROLAND SYSTEM-500 MODULE 572

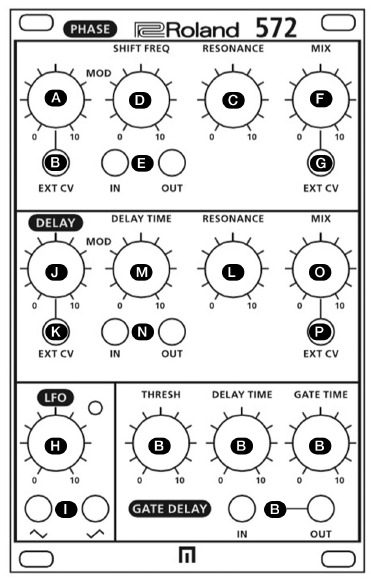

PHASE SHIFTER + DELAY + LFO
De 572 Phase Shifter, Delay en LFO is een op tijd gebaseerde multi-effectenmodule. De 572 bevat een vijf-traps phase shifter, analoge audio delay, een stuursignaal gate delay en een LFO. De phase shifter heeft bedieningselementen op het paneel voor shift frequency en resonance amount die kunnen variëren van subtiel tot een diep, weelderig analoog effect. Evenzo heeft de audio delay onafhankelijke knopbediening van delay time en resonance (of feedback) voor korte chorus-achtige modulatie delays. Zowel de phase shifter als de delay kunnen worden gemoduleerd door de interne LFO van de 572 of externe CV-signalen en zijn voorzien van wet/dry effectenmix die regelbaar is via het voorpaneel of met CV.
De LFO-sectie heeft een knop voor het regelen van de frequentie en beschikt over zowel normale als geïnverteerde uitgangs jacks. De gate delay heeft knoppen om threshold, delay time en gate time te regelen voor het wijzigen van inkomende gate-signalen van andere modules.

PHASE SHIFTER

1. MOD — Specificeert hoeveel de middenfrequentie van de phase shift zal veranderen. * In de "0"-positie verandert de middenfrequentie niet; de frequentie is vast ingesteld op de instelling van "SHIFT FREQ." In de "10"-positie verandert de frequentie met de verhouding van één octaaf per volt.
2. EXT CV — Als u een externe bron wilt gebruiken om de middenfrequentie van de phase shift te regelen, voert u een spanning in deze jack in. * Als er niets op deze jack is aangesloten, verandert de middenfrequentie volgens de output van de LFO
3. RESONANCE — Past de hoeveelheid feedback aan die het phase shift-effect accentueert.
4. SHIFT FREQ — Specificeert de middenfrequentie van de phase shift.
5. IN/OUT — Deze jacks zijn de broningang naar en de output van de PHASE SHIFTER-sectie.
6. MIX — Past de balans aan tussen de bron en het phase shift-effect.
7. EXT CV — Als u een externe bron wilt gebruiken om de balans tussen de bron en het phase shift-effect te regelen, voert u een spanning in deze jack in.
8. FREQUENCY — Specificeert de frequentie van de LFO. De frequentie van de LFO wordt weergegeven door de indicator naast de knop. * Als er niets is aangesloten op de "MOD- EXT CV" jack van de PHASE of DELAY, verandert de LFO met de snelheid die is gespecificeerd door FREQUENCY.
9. LFO OUT — Deze jacks geven de frequentie die is gespecificeerd door FREQUENCY als een driehoeks golf en een omgekeerde driehoeks golf.

DELAY

10. MOD — Specificeert de hoeveelheid waarmee de delay verandert. * In de "0"-positie is de delay time vast ingesteld op de "DELAY TIME"-instelling. In de "10"-positie treedt de maximale verandering in delay time op.
11. EXT CV — Als u een externe bron wilt gebruiken om de delay time te regelen, voert u een spanning in deze jack in. * Als er niets op deze jack is aangesloten, verandert de hoeveelheid delay volgens de LFO OUT.
12. RESONANCE — Past de hoeveelheid feedback aan die het delay-effect accentueert. Door feedback toe te voegen met een korte delay time, kunt u een flanger-effect verkrijgen.
13. DELAY TIME — Specificeert de delay time. * 572 heeft BBD (Bucket Brigade Device). Hoe langer de delay time, hoe meer ruis zijn klok herhaalt. U kunt 521 LPF gebruiken om de klok ruis te verminderen of te elimineren.
14. IN/OUT — Deze jacks zijn de broningang naar en de output van de DELAY-sectie.
15. MIX — Past de balans aan tussen de bron en het delay-geluid.
16. EXT CV — Als u een externe bron wilt gebruiken om de balans tussen de bron en het delay-geluid te regelen, voert u een spanning in deze jack in.

GATE DELAY

17. THRESH — Specificeert het spanningsniveau dat wordt uitgevoerd door de delay gate.
18. DELAY TIME — Specificeert de delay time van de gate.
19. GATE TIME — Specificeert de lengte van de gate (release time).
20. GATE IN/OUT — Deze jacks voeren het gate-signaal in en uit.

SPECIFICATIES

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roland 500, 505 Handleiding

Beschikbare talen
