Kärcher RCV 3 - Robotdweilhandleiding

Beoogd gebruik

Het apparaat bestaat uit twee eenheden, een laadstation en een batterijgevoede schoonmaakrobot.

• Het apparaat is bedoeld voor volautomatische reiniging van textiele en harde vloerbedekkingen binnenshuis. Het kan worden gebruikt voor autonome, continue onderhoudsreiniging op alle gangbare vloerbedekkingen.
• Dit apparaat is ontwikkeld voor gebruik in particuliere huishoudens en is niet bedoeld voor de belasting die commercieel gebruik met zich meebrengt.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

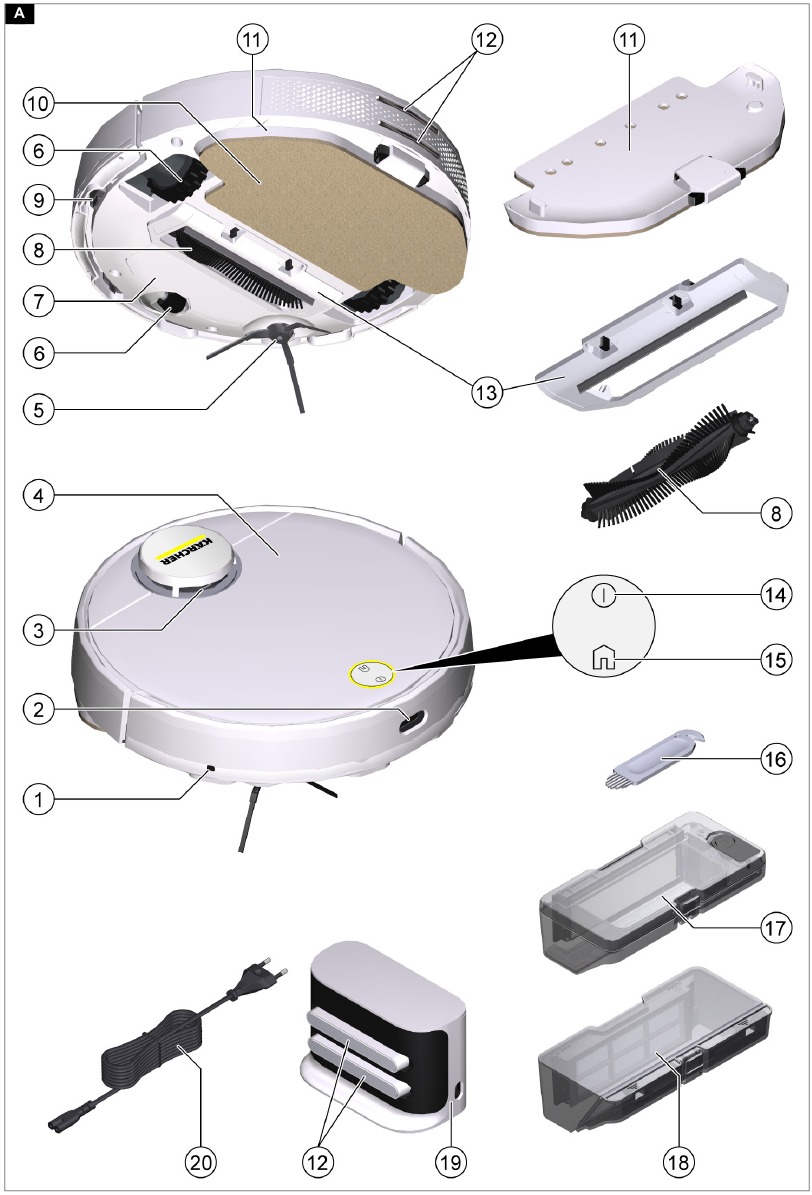

Apparaatbeschrijving

1. Botsingssensor
2. Infraroodsensor
3. Lasersensor (LiDAR)
4. Bovenklep
5. Zijborstel
6. Stuurrol
7. Batterijvak
8. Borstel
9. Valsensor
10. Wisdoek
11. Wisdoekhouder
12. Batterijaansluitingen
13. Borstelafdekking
14. Aan/uit-knop
15. Knop "Terug naar laadstation" ("Return to charging station" knop)
16. Reinigingswerktuig
17. 2-in-1 stofcontainer met waterreservoir
18. Stofcontainer
19. Laadstation
20. Netsnoer

Functionele beschrijving

Het apparaat bestaat uit een laadstation en een batterijgevoede schoonmaakrobot.
De mobiele schoonmaakrobot haalt zijn energie uit een ingebouwde oplaadbare batterij. De schoonmaakrobot kan tot 120 minuten schoonmaken met één batterijlading. Hij keert automatisch terug naar het laadstation om op te laden wanneer de batterijlading afneemt.
De schoonmaakrobot beweegt systematisch. Hij scant de kamer met een lasersensor (LiDAR) en reinigt de kamer vervolgens stap voor stap. Hij vermijdt obstakels die minstens zo hoog zijn als de LiDAR-toren.
Het platte ontwerp van de schoonmaakrobot maakt het mogelijk om onder meubels zoals bedden, banken en kasten schoon te maken. De schoonmaakrobot heeft valsensoren die trappen en opstapjes detecteren en vallen kunnen voorkomen, evenals botsingssensoren die obstakels detecteren en vermijden.
De batterij voor de schoonmaakrobot wordt opgeladen in het laadstation.
Als de schoonmaakrobot het schoonmaakwerk vanaf het laadstation start, keert hij terug naar het laadstation wanneer de batterijlading onvoldoende is.
Zodra het laadproces is voltooid, verlaat de schoonmaakrobot automatisch het laadstation en vervolgt hij het schoonmaakwerk. De schoonmaakrobot keert ook terug naar het laadstation wanneer hij klaar is met schoonmaken.

Statusweergaven

LED-display	Status
Brandt blauw	Rijdt autonoom
Knippert langzaam blauw	Autonoom rijden gepauzeerd
Knippert snel blauw	WLAN-verbindingsmodus
Knippert langzaam groen	Schoonmaakrobot laadt op
Brandt groen	Schoonmaakrobot volledig opgeladen of succesvol verbonden
Knippert langzaam rood	Batterij te leeg om te starten
Knippert snel rood	Foutsituatie

Functies

Slaapstand

De schoonmaakrobot schakelt automatisch over naar de slaapstand na 5 minuten inactiviteit. Druk op een willekeurige knop om hem wakker te maken.

• De schoonmaakrobot schakelt niet over naar de slaapstand wanneer hij op het laadstation staat.
• De schoonmaakrobot schakelt automatisch uit als hij langer dan 6 uur in de slaapstand staat

Foutmodus

Als de schoonmaakrobot tijdens het gebruik een fout tegenkomt, knippert het display rood en klinkt er een signaal.
Zie hoofdstuk Gids voor probleemoplossing voor een oplossing. Als er binnen 5 minuten geen actie wordt ondernomen, schakelt de schoonmaakrobot automatisch over naar de slaapstand.

"Niet storen"-modus

De "Niet storen"-modus ("Do not disturb" mode) is standaard ingesteld. In de "Niet storen"-modus ("Do not disturb" mode) hervat de schoonmaakrobot geen onderbroken reiniging, voert hij geen geplande reiniging uit en geeft hij geen hoorbare waarschuwingen.
De "Niet storen"-modus ("Do not disturb" mode) kan worden gedeactiveerd in de App. Het downloaden van de App wordt beschreven in het hoofdstuk Schoonmaakrobots verbinden met WLAN en App.

Eerste opstart

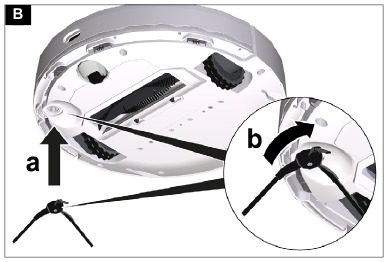

De zijborstel installeren

1. Draai de schoonmaakrobot ondersteboven.
   Opmerking
   Plaats de robot niet op de lasersensor (LiDAR) om schade te voorkomen.
2. Bevestig de zijborstel.

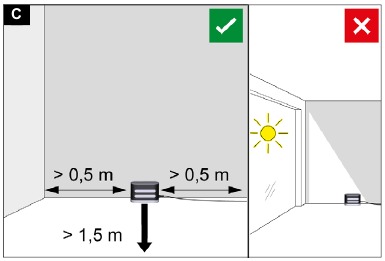

Het laadstation opzetten

De RCV 3 schoonmaakrobot mag alleen worden opgeladen op de oplader van een laadstation met het onderdeelnummer 9.773-007.0.

• Selecteer de locatie zo dat de schoonmaakrobot het laadstation gemakkelijk kan bereiken.
• Zorg voor een afstand van minimaal 0,5 m links en rechts van het laadstation en een afstand van minimaal 1,5 m voor het laadstation.
• De locatie mag niet worden blootgesteld aan direct zonlicht.

1. Zet het laadstation op.

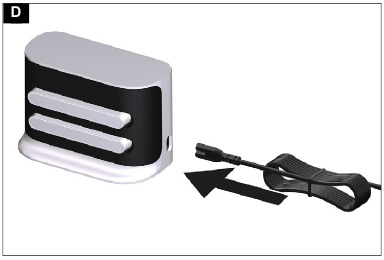

2. Steek de stekker van het netsnoer in de kabelhouder aan de zijkant van het laadstation.

3. Sluit de stekker aan.

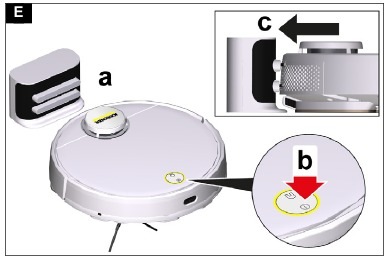

De schoonmaakrobot verbinden met het laadstation

1. Plaats de schoonmaakrobot op de vloer voor het laadstation.
2. Houd de aan/uit-schakelaar 3 seconden ingedrukt. De schoonmaakrobot schakelt in.
3. Zodra het display oplicht, plaatst u de schoonmaakrobot handmatig op het laadstation en zorgt u ervoor dat de laadcontacten goed contact maken.

Na de eerste keer opstarten gaat de schoonmaakrobot automatisch naar het laadstation.

Schoonmaakrobots verbinden met WLAN en App

De schoonmaakrobot kan rechtstreeks via knoppen op het apparaat of via een App met behulp van een WLAN-apparaat worden bediend. Om alle beschikbare functies te kunnen gebruiken, raden we aan de schoonmaakrobot te bedienen via de Kärcher Home Robots App.
Voordat u de App downloadt, moet u het volgende hebben:

• Het mobiele apparaat is verbonden met internet.
• De 2,4 GHz WLAN van de router is geactiveerd.
• Er is voldoende WLAN-dekking gegarandeerd.

Download de Kärcher Home Robots App uit de Apple App Store^® of uit de Google Play™ Store.

De Kärcher Home Robots App biedt onder andere de volgende belangrijkste functies:

• In kaart brengen van de kamers en meerdere verdiepingen
• Instellen van tijdschema's
• Definitie van no-gozones en virtuele muren
• Opmerkingen over storingen of defecten en de voortgang van de reiniging
• Instellen van reinigingsvoorkeuren (zuigmodi)
• Instellen van reinigingszones
• Activering/deactivering van de "Niet storen"-modus ("Do not disturb" mode)
• FAQ met gedetailleerde probleemoplossing
• Contactgegevens voor de KÄRCHER Service Centers

De schoonmaakrobot verbinden met de Kärcher Home Robots App en WLAN:

1. Download de KÄRCHER Home&Garden App uit de Apple App Store of uit de Google Play Store.
2. Open de Kärcher Home Robots App.
3. Maak een account aan (als u nog niet bent geregistreerd).
4. Voeg de gewenste schoonmaakrobot toe.
5. Volg de stapsgewijze instructies in de App.

Eerste keer opstarten

2-in-1 stofcontainer met waterreservoir installeren

De 2-in-1 stofcontainer met waterreservoir kan vanwege kwaliteitscontrole een kleine hoeveelheid restwater bevatten. Dit is normaal.
Gebruik de 2-in-1 stofcontainer met waterreservoir als u zowel droog als nat wilt reinigen.
Verwijder voor droog reinigen de wisdoek en de wisdoekhouder, zie hoofdstuk De wisdoekhouder met wisdoek verwijderen.

1. Open de klep aan de bovenkant.
2. Druk de 2-in-1 stofcontainer met waterreservoir op zijn plaats totdat deze hoorbaar vastklikt.
3. Sluit de klep aan de bovenkant.

De 2-in-1 stofcontainer met waterreservoir verwijderen

1. Open de klep aan de bovenkant.
2. Druk op de klem.
3. Verwijder de 2-in-1 stofcontainer met waterreservoir.

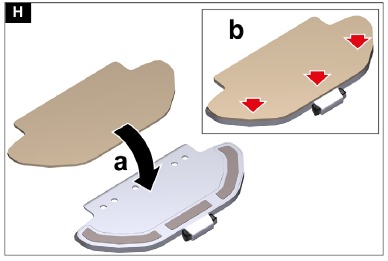

De wisdoekhouder met wisdoek installeren

1. Bevestig de wisdoek aan de wisdoekhouder.

   1. Druk de wisdoek op de wisdoekhouder.
   2. Druk op de klittenbandstrip.

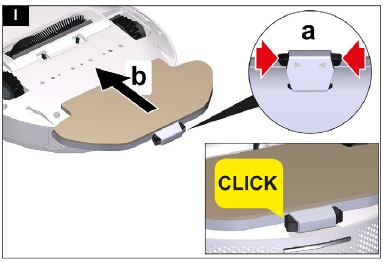

2. Installeer de wisdoekhouder.

   1. Druk de klemmen tegen elkaar.
   2. Duw de wisdoekhouder horizontaal in de schoonmaakrobot totdat deze hoorbaar vastklikt.

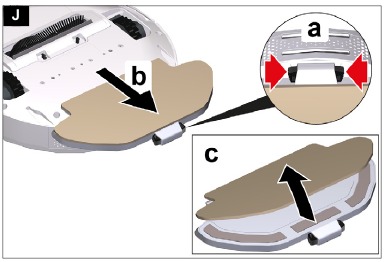

De wisdoekhouder met wisdoek verwijderen

1. Druk op een willekeurige knop. De schoonmaakrobot stopt.
2. Verwijder de wisdoekhouder.

   1. Druk de klemmen tegen elkaar.
   2. Verwijder de wisdoekhouder.
   3. Trek de wisdoek van de wisdoekhouder.

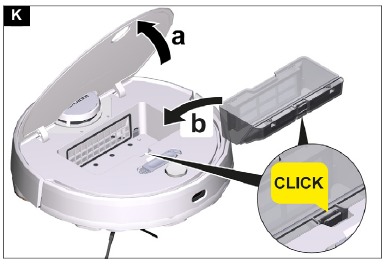

De stofcontainer installeren

Installeer de stofcontainer als u alleen droog wilt reinigen. Verwijder voor droog reinigen de wisdoek en de wisdoekhouder, zie hoofdstuk De wisdoekhouder met wisdoek verwijderen.

1. Open de klep aan de bovenkant.
2. Druk de stofcontainer op zijn plaats totdat deze hoorbaar vastklikt.
3. Sluit de klep aan de bovenkant.

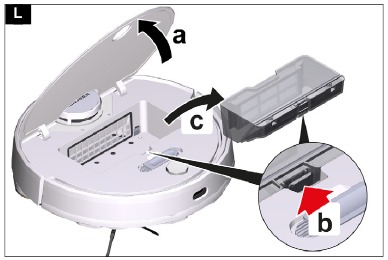

De stofcontainer verwijderen

1. Open de klep aan de bovenkant.
2. Druk op de klem.
3. Verwijder de stofcontainer.

WLAN-verbinding resetten

Als u overschakelt naar een nieuwe router of uw WLAN-wachtwoord wijzigt, moet u de WLAN-verbinding van de schoonmaakrobot resetten.
Opmerking
Alleen 2,4 GHz WLAN-netwerken worden ondersteund.

1. Schakel de schoonmaakrobot in, zie hoofdstuk De schoonmaakrobot inschakelen.
2. Druk de aan/uit-knop en de knop "Terug naar laadstation" ("Return to charging station" button) tegelijkertijd 7 seconden in totdat een stem zegt: "De WLAN-verbinding resetten en de netwerkconfiguratiemodus openen".
3. Verbind de schoonmaakrobot met het laadstation, zie hoofdstuk De schoonmaakrobot verbinden met het laadstation.

De fabrieksinstellingen herstellen

1. Houd de knop "Terug naar laadstation" ("Return to charging station" button) 5 seconden ingedrukt totdat er een signaal klinkt.
2. Houd de knop "Terug naar laadstation" ("Return to charging station" button) nogmaals 5 seconden ingedrukt totdat er een signaal klinkt. De fabrieksinstellingen zijn hersteld.

Reinigingszones instellen

De schoonmaakrobot reinigt alleen binnen het geselecteerde gebied. Reinigingszones kunnen alleen worden ingesteld met de App. Het downloaden van de App wordt beschreven in het hoofdstuk Schoonmaakrobots verbinden met WLAN en App.

• Volg de stapsgewijze instructies in de App.

Virtuele muren instellen

Virtuele muren en verboden gebieden voorkomen dat de schoonmaakrobot gebieden betreedt die niet mogen worden gereinigd. Virtuele muren kunnen alleen worden ingesteld met de App. Het downloaden van de App wordt beschreven in het hoofdstuk Schoonmaakrobots verbinden met WLAN en App.

• Volg de stapsgewijze instructies in de App.

Mapping activeren

De schoonmaakrobot start vanuit het laadstation en werkt zijn kaart automatisch bij na het voltooien van een reinigingstaak en na het opladen.
Mapping kan alleen worden ingesteld met de App. Het downloaden van de App wordt beschreven in het hoofdstuk Schoonmaakrobots verbinden met WLAN en App.
Opmerking
Om te voorkomen dat de kaart verloren gaat, wacht u een paar seconden na de eerste mapping totdat de kaart is opgeslagen.

• Volg de stapsgewijze instructies in de App.

Bediening

LET OP
Schade door vocht
Verwijder de wisserdoek met wisserdoekhouder voor het opladen en wanneer deze niet in gebruik is, zie hoofdstuk De wisserdoekhouder met wisserdoek verwijderen.
Verwijder de 2-in-1 stofcontainer met waterreservoir voor het opladen en wanneer deze niet in gebruik is, zie hoofdstuk De 2-in-1 stofcontainer met waterreservoir verwijderen.
Bescherm tapijten met virtuele muren, zie hoofdstuk Virtuele muren instellen.

De reinigingsrobot inschakelen

Opmerking
Plaats de reinigingsrobot direct op het laadstation als deze niet kan worden ingeschakeld vanwege een te lage laadstatus, zie hoofdstuk Eerste keer opstarten.

1. Houd de Aan/Uit-knop ingedrukt wanneer de reinigingsrobot in de stand-by stand staat en niet op het laadstation staat. Het controlelampje knippert gedurende ca. 15 seconden terwijl de reinigingsrobot opstart en licht vervolgens constant op.
   De reinigingsrobot geeft een geluidssignaal wanneer het opstarten is voltooid.
2. Plaats de reinigingsrobot direct op het laadstation.
3. Druk op de Aan/Uit-knop (Aan/Uit).
   Bij de eerste keer opstarten begint de reinigingsrobot met het in kaart brengen. Tijdens het gebruik begint de reinigingsrobot met schoonmaken.

Reinigingsmodi instellen

Reinigingsmodi kunnen alleen worden ingesteld met de App. Het downloaden van de App wordt beschreven in het hoofdstuk Reinigingsrobots verbinden met WLAN en App.
De volgende reinigingsmodi zijn beschikbaar:

• Droog reinigen
• Combinatiereiniging
• Nat reinigen

De zuigkracht en waterhoeveelheid kunnen in elk van de reinigingsmodi worden ingesteld.

Zuigkracht:

• Stil
• Standaard
• Midden
• Turbo

Waterhoeveelheid:

• Laag
• Midden
• Hoog

De reinigingsrobot uitschakelen

Opmerking
De reinigingsrobot kan niet worden uitgeschakeld wanneer deze op het laadstation staat.
Opmerking
Laad de reinigingsrobot volledig op voor langere werkonderbrekingen.
LET OP
Schade door vocht
Verwijder de wisserdoek met de wisserdoekhouder, zie hoofdstuk De wisserdoekhouder met wisserdoek verwijderen.
Verwijder de 2-in-1 stofcontainer met waterreservoir, zie hoofdstuk De 2-in-1 stofcontainer met waterreservoir verwijderen.

1. Houd de Aan/Uit-knop (Aan/Uit) ingedrukt wanneer de reinigingsrobot in de stand-by stand staat en niet op het laadstation staat. De reinigingsrobot schakelt uit.

Reiniging onderbreken

1. Druk tijdens het schoonmaken op een willekeurige knop.
   De reinigingsrobot stopt.
2. Druk op de Aan/Uit-knop (Aan/Uit).
   De reiniging wordt voortgezet.
3. Druk op de "Return to charging station" (Terug naar laadstation) knop.
   De reiniging wordt geannuleerd en de reinigingsrobot keert terug naar het laadstation.

De reinigingsrobot handmatig terugsturen om op te laden

1. Als de reinigingsrobot in beweging is, druk dan op een willekeurige knop.
   De reinigingsrobot stopt.
2. Druk op de "Return to charging station" (Terug naar laadstation) knop.
   De reinigingsrobot gaat naar het laadstation om op te laden.

De reinigingsrobot keert automatisch terug naar het laadstation om op te laden wanneer hij een reinigingstaak heeft voltooid of wanneer de energie tijdens een reinigingsproces laag is.

Droog afnemen

1. Leeg indien nodig de stofcontainer, zie hoofdstuk De 2-in-1 stofcontainer met waterreservoir legen.
2. Plaats de droge wisserdoek in de wisserdoekhouder, zie hoofdstuk De wisserdoekhouder met wisserdoek installeren.
3. Druk op de Aan/Uit-knop (Aan/Uit).
   De reinigingsrobot begint met schoonmaken.

Nat afnemen

Opmerking
Na het legen van het waterreservoir kunnen er druppels in de slangen achterblijven. Als de reinigingsrobot wordt gestart met een leeg waterreservoir, kunnen deze druppels worden afgevoerd.
LET OP
Schade aan de 2-in-1 stofcontainer door corrosie en chemische inhoudsstoffen
Doe geen reinigingsmiddelen, desinfectiemiddelen of andere reinigingsproducten in de 2-in-1 stofcontainer.
Giet geen heet water in de 2-in-1 stofcontainer.
Dompel de 2-in-1 stofcontainer niet onder in water.

1. Druk op een willekeurige knop. De reinigingsrobot stopt.
2. Verwijder de 2-in-1 stofcontainer met waterreservoir.

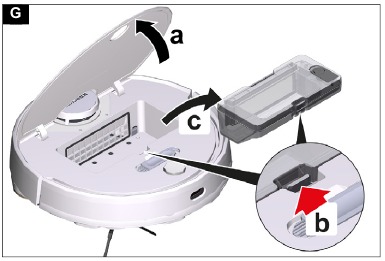

   Illustratie G
   1. Open de deksel aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de 2-in-1 stofcontainer met waterreservoir.
3. Vul water bij.

   1. Trek het rubberen lipje omhoog.
   2. Vul met water.
   3. Druk het rubberen lipje omlaag.
4. Installeer de 2-in-1 stofcontainer met waterreservoir.

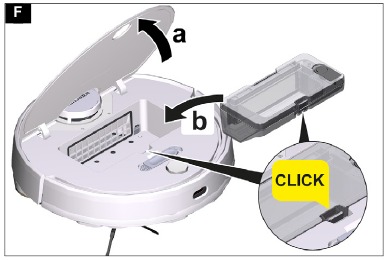

   Illustratie F
   1. Druk de 2-in-1 stofcontainer met waterreservoir in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de deksel aan de bovenkant.
5. Maak de wisserdoek vochtig onder stromend water en wring uit om overtollig water te verwijderen.
6. Installeer de wisserdoek, zie hoofdstuk De wisserdoekhouder met wisserdoek verwijderen.
7. Druk op de Aan/Uit-knop (Aan/Uit).
   De reinigingsrobot begint met schoonmaken.

Water bijvullen

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de 2-in-1 stofcontainer met waterreservoir.
   Illustratie G
   1. Open de deksel aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de 2-in-1 stofcontainer met waterreservoir.
3. Vul water bij.

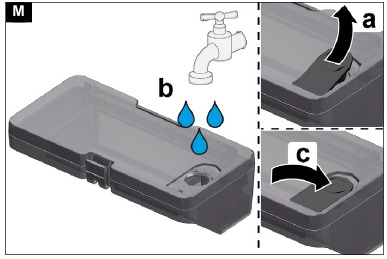

   Illustratie M
   1. Trek het rubberen lipje omhoog.
   2. Vul met water.
   3. Druk het rubberen lipje omlaag.
4. Installeer de 2-in-1 stofcontainer met waterreservoir.
   Illustratie F
   1. Druk de 2-in-1 stofcontainer met waterreservoir in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de deksel aan de bovenkant.
5. Druk op de Aan/Uit-knop (Aan/Uit).
   De reiniging wordt voortgezet.

De 2-in-1 stofcontainer met waterreservoir legen

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de 2-in-1 stofcontainer met waterreservoir.
   Illustratie G
   1. Open de deksel aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de 2-in-1 stofcontainer met waterreservoir.
3. Leeg de 2-in-1 stofcontainer met waterreservoir.

   1. Open de filterklep.
   2. Verwijder de filterklep.
   3. Leeg de 2-in-1 stofcontainer met waterreservoir.
   4. Plaats de filterklep.
   5. Sluit de filterklep.
4. Installeer de 2-in-1 stofcontainer met waterreservoir.
   Illustratie F
   1. Druk de 2-in-1 stofcontainer met waterreservoir in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de deksel aan de bovenkant.
5. Druk op de Aan/Uit-knop (Aan/Uit).
   De reiniging wordt voortgezet.

De stofcontainer legen

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de stofcontainer.
   Illustratie L
   1. Open de deksel aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de stofcontainer.

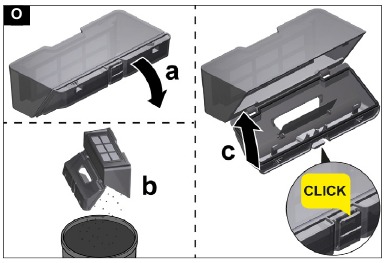

3. Leeg de stofcontainer.

   1. Vouw de klep omlaag.
   2. Leeg de stofcontainer.
   3. Vouw de klep omhoog totdat deze hoorbaar vastklikt.
4. Installeer de stofcontainer.
   Illustratie K
   1. Druk de stofcontainer in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de deksel aan de bovenkant.
5. Druk op de Aan/Uit-knop (Aan/Uit).
   De reiniging wordt voortgezet.

De wisserdoek schoonmaken

De wisserdoek kan tijdens een reinigingsproces worden schoongemaakt.

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de wisserdoekhouder.
   Illustratie J
   1. Druk de klemmen samen.
   2. Verwijder de wisserdoekhouder.
   3. Trek de wisserdoek van de wisserdoekhouder.
3. Maak de wisserdoek schoon.
4. Installeer de wisserdoek, zie hoofdstuk De wisserdoekhouder met wisserdoek installeren.
5. Druk op de Aan/Uit-knop (Aan/Uit).
   De reiniging wordt voortgezet.

Transport

Transporteer of retourneer het apparaat indien mogelijk altijd in de originele verpakking. Neem contact op met onze serviceafdeling als de originele verpakking niet beschikbaar is.

Veiligheidsinstructies voor transport

De lithium-ionbatterij is onderworpen aan de eisen van de regelgeving voor gevaarlijke goederen.
Een onbeschadigd en functioneel batterijpakket kan zonder verdere beperkingen door de gebruiker in openbare verkeersruimten worden vervoerd.
Bij verzending door derden (transportbedrijven) moeten speciale eisen voor verpakking en etikettering in acht worden genomen.
Neem de nationale voorschriften in acht.

Opslag

LET OP
Schade aan de reinigingsrobot door onjuiste opslag
Bewaar de reinigingsrobot niet ondersteboven. De behuizing van de laserradar (LiDAR) mag nooit in contact komen met de grond of voorwerpen.
Plaats geen voorwerpen op de reinigingsrobot.
Bewaar de reinigingsrobot volledig opgeladen en uitgeschakeld op een koele en droge plaats.
Opmerking
Om een diepe ontlading van de batterij te voorkomen, laadt u de reinigingsrobot uiterlijk na 5 maanden volledig op.

1. Maak de reinigingsrobot schoon, zie hoofdstuk Reiniging.
2. Laad de reinigingsrobot volledig op, zie hoofdstuk De reinigingsrobot handmatig terugsturen om op te laden.
3. Haal de oplader uit het stopcontact en het station.
4. Schakel de reinigingsrobot uit, zie hoofdstuk De reinigingsrobot uitschakelen.
5. Bewaar de reinigingsrobot op een koele en droge plaats.

Onderhoud en service

Reiniging

De 2-in-1-stofbak reinigen

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de 2-in-1-stofbak.
   Afbeelding G
   1. Open de afdekking aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de 2-in-1-stofbak.

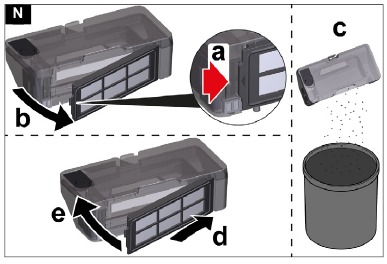

3. Reinig de 2-in-1-stofbak met waterreservoir.

   1. Open de filterklep.
   2. Verwijder de filterklep.
   3. Leeg de 2-in-1-stofbak met waterreservoir.
   4. Reinig de 2-in-1-stofbak met waterreservoir.
   5. Plaats de filterklep.
   6. Sluit de filterklep.
4. Installeer de 2-in-1-stofbak.
   Afbeelding F
   1. Druk de 2-in-1-stofbak in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de afdekking aan de bovenkant.
5. Druk op de aan/uit-knop (On/Off button).
   De reiniging wordt voortgezet.

De stofbak reinigen

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de stofbak.
   Afbeelding L
   1. Open de afdekking aan de bovenkant.
   2. Druk op de klem.
   3. Verwijder de stofbak.

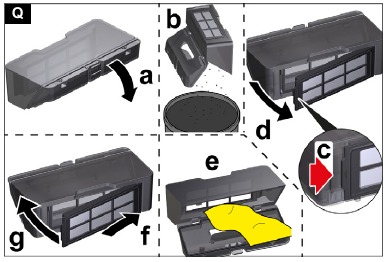

3. Reinig de stofbak.

   1. Klap de klep naar beneden.
   2. Leeg de stofbak.
   3. Open de filterklep.
   4. Verwijder de filterklep.
   5. Reinig de stofbak.
   6. Plaats de filterklep.
   7. Sluit de filterklep.
   8. Klap de klep omhoog totdat deze hoorbaar vastklikt.
4. Installeer de stofbak.
   Afbeelding K
   1. Druk de stofbak in de juiste positie totdat deze hoorbaar vastklikt.
   2. Sluit de afdekking aan de bovenkant.
5. Druk op de aan/uit-knop (On/Off button).
   De reiniging wordt voortgezet.

Het filter reinigen

We adviseren om het filter regelmatig te reinigen. Dit voorkomt dat het verstopt raakt.

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de 2-in-1-stofbak met waterreservoir of de stofbak, zie hoofdstuk De 2-in-1-stofbak met waterreservoir verwijderen of De stofbak verwijderen.
3. Verwijder het filter.

   1. Open de filterklep.
   2. Verwijder de filterklep.
   3. Leeg de 2-in-1-stofbak met waterreservoir of de stofbak.
4. Reinig het filter onder stromend water met het meegeleverde reinigingsgereedschap.
5. Laat het filter volledig drogen.

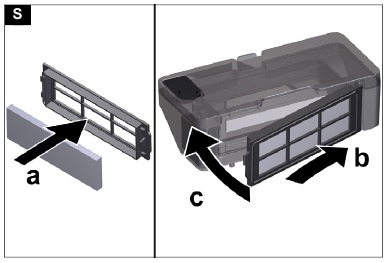

6. Installeer het filter.

   1. Plaats het filter.
   2. Plaats de filterklep.
   3. Sluit de filterklep.
7. Installeer de 2-in-1-stofbak met waterreservoir of de stofbak, zie hoofdstuk De 2-in-1-stofbak met waterreservoir installeren of De stofbak installeren.
8. Druk op de aan/uit-knop (On/Off button).
   De reiniging wordt voortgezet.

De borstel reinigen

1. Verwijder de borstel.

   1. Druk de klemmen tegen elkaar.
   2. Verwijder de borstelafdekking.
   3. Verwijder de borstel.
   4. Verwijder de borstellager.
2. Reinig de borstel en de borstellager met het meegeleverde reinigingsgereedschap.
3. Installeer de borstel.

   1. Plaats de borstellager.
   2. Plaats de borstel.
   3. Plaats de borstelafdekking en druk deze omlaag totdat deze hoorbaar vastklikt.

De zijborstel reinigen

1. Verwijder de zijborstel.

2. Reinig de zijborstel.
3. Installeer de zijborstel.
   Afbeelding B

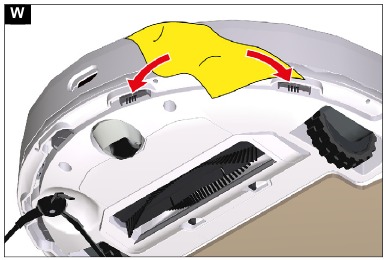

De valsensoren reinigen

Reinig de valsensoren maandelijks.

1. Veeg de valsensoren af met een zachte doek.

Componenten vervangen

Het filter vervangen

We raden aan om het filter na 3 tot 6 maanden te vervangen.

1. Druk op een willekeurige knop.
   De reinigingsrobot stopt.
2. Verwijder de 2-in-1-stofbak met waterreservoir of de stofbak, zie hoofdstuk De 2-in-1-stofbak met waterreservoir verwijderen of De stofbak verwijderen.
3. Verwijder het filter.

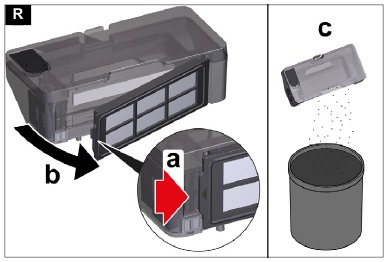

   Afbeelding R
   1. Open de filterklep.
   2. Verwijder de filterklep.
   3. Verwijder het filter.
4. Installeer het nieuwe filter.
   Afbeelding S
   1. Plaats het filter.
   2. Plaats de filterklep.
   3. Sluit de filterklep.
5. Installeer de 2-in-1-stofbak met waterreservoir of de stofbak, zie hoofdstuk De 2-in-1-stofbak met waterreservoir installeren of De stofbak installeren.
6. Druk op de aan/uit-knop (On/Off button).
   De reiniging wordt voortgezet.

De borstel vervangen

We raden aan om de borstel na 6 tot 12 maanden te vervangen.

1. Verwijder de borstel.

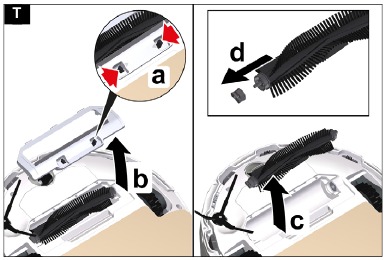

   Afbeelding T
   1. Druk de klemmen tegen elkaar.
   2. Verwijder de borstelafdekking.
   3. Verwijder de borstel.
   4. Verwijder de borstellager.
2. Installeer de nieuwe borstel.

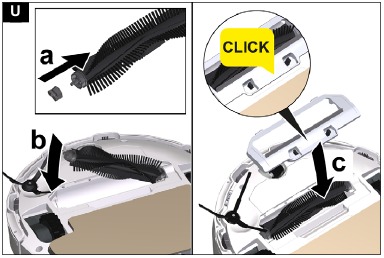

   Afbeelding U
   1. Plaats de borstellager.
   2. Plaats de borstel.
   3. Plaats de borstelafdekking en druk deze omlaag totdat deze hoorbaar vastklikt.

De zijborstel vervangen

We raden aan om de zijborstel na 3 tot 6 maanden te vervangen.
Opmerking
Plaats de robot niet op de lasersensor (LiDAR) om schade te voorkomen.

1. Draai de reinigingsrobot ondersteboven.
2. Verwijder de zijborstel.

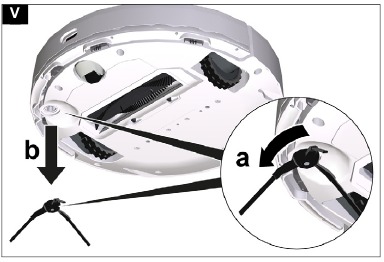

   Afbeelding V
3. Installeer de nieuwe zijborstel.
   Afbeelding B

De oplaadbare batterij vervangen

De oplaadbare batterij heeft het einde van zijn levensduur bereikt als de reinigingsrobot na een korte reinigingscyclus voortdurend naar het station rijdt om op te laden.

1. Schakel de reinigingsrobot uit, zie hoofdstuk De reinigingsrobot uitschakelen.
2. Stuur de reinigingsrobot naar de klantenservice. Neem de voorschriften voor het verzenden van lithium-ionbatterijen in acht, zie hoofdstuk Transport.

Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem in geval van twijfel of in het geval van storingen die hier niet worden vermeld, contact op met uw geautoriseerde klantenservice.

Fout	Oorzaak	Oplossing
Batterij laadt niet op	De oplaadcontacten zijn vuil.	Veeg de oplaadcontacten op zowel het oplaadstation als de reinigingsrobot af met een droge doek.
	Omgevingstemperatuur onder 0°C of boven 35°C.	Gebruik de reinigingsrobot bij temperaturen boven 0°C en onder 35°C.
De reinigingsrobot keert niet terug naar het oplaadstation	De batterij is leeg.	Plaats de reinigingsrobot handmatig op het oplaadstation en laat hem volledig opladen.
	De reinigingsrobot bevindt zich te ver van het oplaadstation.	Plaats de reinigingsrobot dichter bij het oplaadstation. Plaats de reinigingsrobot handmatig op het oplaadstation.
	Er is niet genoeg ruimte rondom het oplaadstation.	Zorg voor voldoende ruimte rondom het oplaadstation, zie hoofdstuk Het oplaadstation opzetten.
	Er bevinden zich te veel obstakels rondom het oplaadstation.	Plaats het oplaadstation in een meer open ruimte, zie hoofdstuk Het oplaadstation opzetten.
	De reinigingsrobot brengt zijn omgeving opnieuw in kaart wanneer hij over een langere afstand is verplaatst.	Plaats de reinigingsrobot handmatig op het oplaadstation.
	De reinigingsrobot is niet gestart vanaf het oplaadstation. In dit geval keert hij alleen terug naar de plaats vanwaar hij is gestart.	Plaats de reinigingsrobot handmatig op het oplaadstation.
De reinigingsrobot produceert ongebruikelijke geluiden	Er kan een vreemd voorwerp vastzitten in de borstel, de zijborstel of in een wiel.	Schakel de reinigingsrobot uit. Verwijder eventuele vreemde voorwerpen.
De reinigingsrobot gaat niet verder met reinigen	De reinigingsrobot bevindt zich in de modus "Niet storen" ("Do not disturb").	Zorg ervoor dat de reinigingsrobot zich niet in de modus "Niet storen" ("Do not disturb") bevindt.
	De reinigingsrobot wordt handmatig opgeladen of is in het oplaadstation geplaatst.	Wacht tot de reinigingsrobot volledig is opgeladen.
De reinigingsrobot reinigt niet efficiënt of laat stof achter	De 2-in-1-stofbak met waterreservoir of de stofbak is vol.	Leeg de 2-in-1-stofbak met waterreservoir of de stofbak, zie hoofdstuk De 2-in-1-stofbak met waterreservoir legen.
	Het filter is verstopt.	Reinig het filter, zie hoofdstuk Het filter reinigen.
	Er is een vreemd voorwerp in de borstel terechtgekomen	Reinig de borstel, zie hoofdstuk De borstel reinigen. Reinig de zijborstel, zie hoofdstuk De zijborstel reinigen.
De reinigingsrobot kan geen verbinding maken met het WLAN/De reinigingsrobot gaat offline	De reinigingsrobot is niet verbonden met het netwerk of bevindt zich niet binnen het bereik van het WLAN-signaal.	Zorg ervoor dat de reinigingsrobot is verbonden met het netwerk en zich binnen het bereik van het WLAN-signaal bevindt. Zorg ervoor dat het WLAN-wachtwoord correct is. Reset het WLAN en maak opnieuw verbinding (5 GHz WLAN-netwerken worden niet ondersteund).
	Het WLAN-signaal is te zwak.	Zorg ervoor dat de reinigingsrobot zich binnen het bereik van het WLAN-signaal bevindt.

Technische gegevens

Elektrische aansluiting
Nominaal vermogen	W	33
Nominale spanning van batterij	V	14,8
Type batterijpakket		Li-ION
Nominale spanning van oplader	V	100-240
Nominale stroom oplader	A	0,6
Batterijcapaciteit	mAh	3000
Nominale capaciteit oplaadbare batterij	mAh	3200
Bedrijfstijd wanneer de batterij volledig is opgeladen bij normaal gebruik	min	120
Draadloze verbindingen		IEEE 802.11b/g/n 2.4GHz
Frequentie	MHz	2400-2483.5
Max. signaalsterkte, WLAN	dBm	<20
Vulhoeveelheden 2-in-1-stofbak met waterreservoir
Droog vuil	ml	300
Vloeistof	ml	170
Vulhoeveelheid stofbak
Droog vuil	ml	500
Afmetingen en gewichten van reinigingsrobot
Gewicht	kg	3,7

Veiligheidsinstructies

Gevarenniveaus

• Aanduiding van een dreigend gevaar dat zal leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot licht letsel.

LET OP

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot schade aan eigendommen.

Veiligheidsinstructies voor reinigingsrobot

Naast de aanwijzingen in de bedieningsinstructies moeten de algemene veiligheidsvoorschriften en wettelijk toepasselijke richtlijnen voor ongevalpreventie worden nageleefd.
De laserradar van het apparaat voldoet aan IEC 608251:2014 voor laserproductveiligheid van klasse 1 en produceert geen laserstraling die gevaarlijk is voor het menselijk lichaam.

• Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen.
• Gebruik in explosieve atmosferen is verboden.
• Gebruik het apparaat niet in ruimtes waar de lucht ontvlambare gassen bevat van benzine, stookolie, verfverdunner, oplosmiddelen, petroleum of spiritus (explosiegevaar).
• Gebruik het apparaat niet in ruimtes met een brandend vuur of sintels in een open haard zonder toezicht.
• Gebruik het apparaat niet in ruimtes met brandende kaarsen zonder toezicht.

• Personen met verminderde fysieke, zintuiglijke of mentale mogelijkheden en personen zonder ervaring en kennis mogen het apparaat alleen gebruiken als ze goed worden begeleid, instructies hebben gekregen over het veilige gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid, en de daaruit voortvloeiende gevaren begrijpen.
• Kinderen vanaf 8 jaar mogen het apparaat gebruiken als ze goed worden begeleid of instructies hebben gekregen over het gebruik ervan door een persoon die verantwoordelijk is voor hun veiligheid, en als ze de daaruit voortvloeiende gevaren hebben begrepen.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Kinderen mogen alleen reinigingswerkzaamheden en gebruikersonderhoud uitvoeren onder toezicht.
• Het apparaat bevat elektrische componenten - reinig het apparaat niet onder stromend water.
• Schakel het apparaat onmiddellijk uit en verwijder de stekker uit het stopcontact voordat u onderhouds- en servicewerkzaamheden uitvoert.
• Open het batterijpakket niet. Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel.
• De RCV 3 reinigingsrobot mag alleen worden opgeladen op de oplader van een laadstation met onderdeelnummer 9.773-007.0.

• Laat reparatiewerkzaamheden en werkzaamheden aan elektrische componenten uitsluitend uitvoeren door de geautoriseerde klantenservice.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u gaat reinigen/onderhouden.
• Risico op letsel wanneer loszittende kleding, haar of sieraden vast komen te zitten in bewegende delen van het apparaat. Houd kleding en sieraden uit de buurt van bewegende delen van het apparaat. Bind lang haar vast.
• Risico op letsel. Raak nooit de roterende borstelrol van het apparaat aan met vingers of gereedschap tijdens het gebruik.
• Wees u bewust van het risico op struikelen door de rondrijdende reinigingsrobot.
• Risico op ongevallen en letsel. Houd rekening met het gewicht van het apparaat voor transport en opslag. Zie hoofdstuk Technische gegevens in de bedieningsinstructies.
• Veiligheidsvoorzieningen zijn aanwezig voor uw eigen bescherming. Wijzig of omzeil nooit veiligheidsvoorzieningen.

LET OP

• Gebruik geen schuurmiddelen, glas- of allesreiniger voor het reinigen.
• Gebruik het apparaat niet bij temperaturen onder 0°C.
• Gebruik het apparaat alleen binnenshuis.
• Gebruik het apparaat niet in ruimtes die zijn beveiligd met een alarmsysteem of bewegingssensor.
• Bescherm het apparaat tegen extreme weersomstandigheden, vocht en hitte.
• Gebruik het apparaat alleen bij temperaturen van 0°C tot +35°C.
• Beschadiging van het apparaat. Ga niet op het apparaat staan en plaats er geen kinderen, voorwerpen of huisdieren op.
• Voorwerpen, bijvoorbeeld op tafels of kleine meubelstukken, kunnen omvallen als het apparaat tegen de meubels stoot.
• Het apparaat kan vast komen te zitten in hangende elektrische kabels, tafelkleden, snoeren, enz. en voorwerpen omverwerpen.
• Raap alle kabels van de vloer op voordat u het apparaat gebruikt om te voorkomen dat het ze tijdens het reinigen meesleept.
• Raap alle breekbare of losse voorwerpen van de vloer op, zoals vazen, om te voorkomen dat het apparaat er tegenaan stoot en schade veroorzaakt.
• Gebruik het apparaat niet in een ruimte die zich boven de vloer bevindt, bijvoorbeeld op een bank.
• Zet alle gebieden af waar het risico bestaat dat het apparaat naar beneden valt. Bijvoorbeeld trappenhuizen of galerijen zonder afscheidingen.
• Gebruik het apparaat niet op vloeren met vloeistoffen of kleverige stoffen.
• Gebruik het apparaat niet voor het reinigen van hoogpolige tapijten.
• Beschadiging van de laserradar (LiDAR). Plaats het apparaat niet ondersteboven (de behuizing van de laserradar (LiDAR) mag nooit de grond of harde oppervlakken raken).
• Draag het apparaat niet aan de deksel van de laserradar (LiDAR).
• Raap geen scherpe of grotere voorwerpen op met het apparaat, zoals bijvoorbeeld glasscherven, grind of speelgoedonderdelen.
• Spuit geen vloeistoffen in het apparaat en zorg ervoor dat de stofcontainer droog is voordat u deze plaatst.
• Bewaar het apparaat volledig opgeladen en uitgeschakeld op een koele en droge plaats.

Opmerking

• Zwarte tapijten kunnen een negatieve invloed hebben op het rijgedrag.

Veiligheidsinstructies voor laadstation

• Sluit het apparaat alleen aan op een wisselstroombron. De spanning die op het typeplaatje staat vermeld, moet overeenkomen met de netspanning van de stroombron.
• Om veiligheidsredenen raden we aan het apparaat alleen te gebruiken via een aardlekschakelaar (maximaal 30 mA).
• Raak nooit de stekker en het stopcontact aan met natte handen.

• Sluit het apparaat alleen aan op een elektrische aansluiting die is aangelegd door een gekwalificeerde elektricien conform IEC 60364-1.
• Controleer of de netspanning overeenkomt met de spanning die op het typeplaatje van de oplader staat vermeld.
• Het apparaat bevat elektrische componenten - reinig het apparaat niet onder stromend water.
• Gevaar voor kortsluiting. Houd geleidende voorwerpen (bijv. schroevendraaiers of soortgelijk gereedschap) uit de buurt van de laadcontacten.
• Gevaar voor kortsluiting. Reinig de laadcontacten van het laadstation alleen droog.
• Laad het apparaat alleen op met de originele meegeleverde oplader of met een oplader die is goedgekeurd door KÄRCHER.
• Explosiegevaar. Laad geen niet-oplaadbare batterijen op.
• Controleer de netkabel voor elk gebruik op beschadigingen. Gebruik geen beschadigde netkabel. Vervang een beschadigde netkabel door een goedgekeurde vervanging. U kunt een geschikte vervanging verkrijgen bij KÄRCHER of een van onze servicepartners.
• Geldt voor RCV 3 apparaten: Alleen het reinigingsrobotmodel "RCV 3" mag worden opgeladen.
• Geldt voor RCV 5 apparaten: Alleen het reinigingsrobotmodel "RCV 5" mag worden opgeladen.

LET OP

• Gebruik het laadstation alleen binnenshuis.
• Plaats het laadstation niet in de buurt van warmtebronnen, bijvoorbeeld verwarmingen.
• Bewaar het laadstation alleen binnenshuis, op een koele, droge plaats.
• Laad de reinigingsrobot minstens één keer per maand op om diepe ontlading van de batterij te voorkomen.
• Schakel het laadstation uit voor alle onderhouds- en servicewerkzaamheden.

Registreer uw product www.kaercher.com/welcome

Referenties

• Cleaning equipment and pressure washers | Kärcher International
• Google Play
• App Store - Apple
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher RCV 3 - Robotdweilhandleiding

Beschikbare talen
