Keychron Q14 Pro - Bluetooth Mechanisch Toetsenbord Handleiding

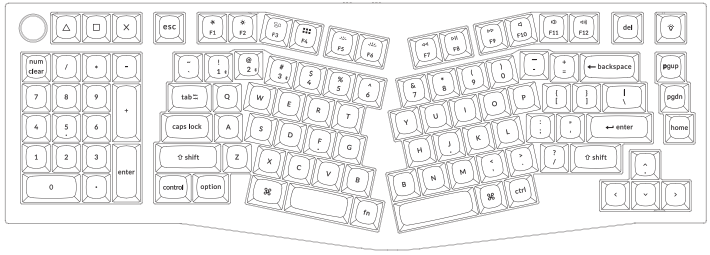

Volledig Gemonteerde Versie

Toetsenbord
1x Volledig Gemonteerd Toetsenbord

Inbegrepen
1x Aluminium Behuizing
1x PCB
1x PC Plaat
1x Geluidsabsorberend Schuim
1x Behuizingsschuim
14x Gaskets (11 geïnstalleerd en 3 in de Doos)
8 Sets x Stabilisatoren
1 Set x Keycaps (PBT Double-shot)
1 Set x Switches

Kabel
1x Type-C naar Type-C Kabel
1x Type-A naar Type-C Adapter

Gereedschap
1x Switch Puller
1x Keycap Puller
1x Schroevendraaier
1x Hex Key

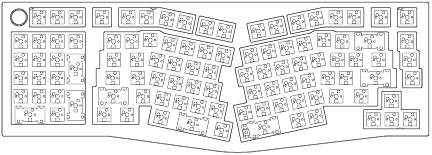

Barebone Versie

Toetsenbord Kit
1x Toetsenbord Kit (Zonder Keycaps & Switches)

Inbegrepen
1x Aluminium Behuizing
1x PCB
1x PC Plaat
1x Geluidsabsorberend Schuim
1x Behuizingsschuim
14x Gaskets (11 geïnstalleerd en 3 in de Doos)
8 Sets x Stabilisatoren

Kabel
1x Type-C naar Type-C Kabel
1x Type-A naar Type-C Adapter

Gereedschap
1x Switch Puller
1x Keycap Puller
1x Schroevendraaier
1x Hex Key

Snelstartgids

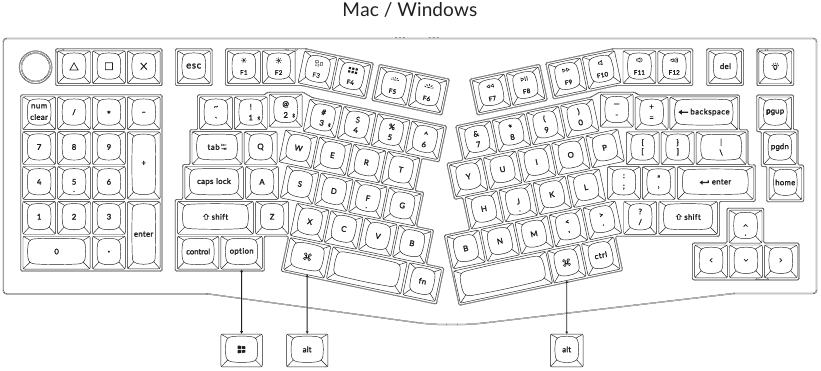

Als u een Windows-gebruiker bent, zoek dan de juiste keycaps in de doos en volg de onderstaande instructies om de volgende keycaps te vinden en te vervangen.

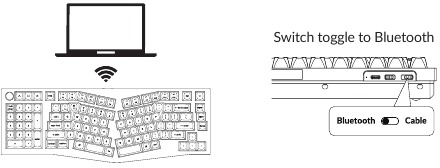

Bluetooth Verbinden

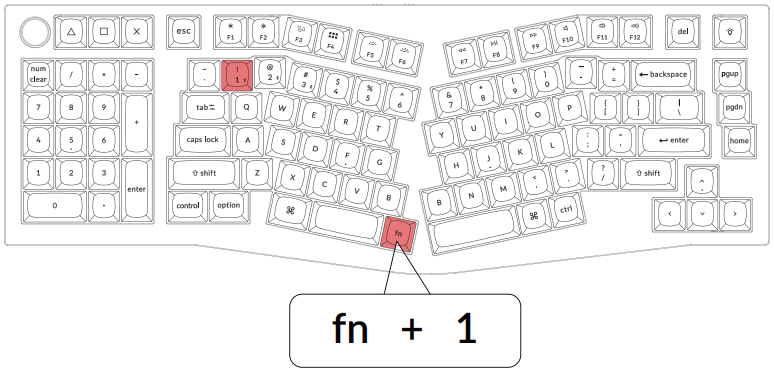

Druk op fn + 1 (gedurende 4 seconden) en koppel met het apparaat met de naam Keychron Q14 Pro.

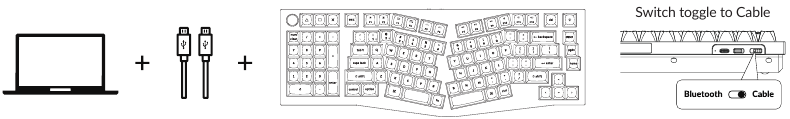

Kabel Verbinden

De VIA Key Remapping Software

Bezoek caniusevia.com om de nieuwste VIA-software te downloaden om de toetsen opnieuw toe te wijzen (to remap the keys).
Als de VIA-software uw toetsenbord niet herkent, neem dan contact op met onze support om de instructies te krijgen. (VIA werkt alleen als het toetsenbord via een kabel met de computer is verbonden.)

De Lagen

Er zijn vier lagen (layers) met toetsinstellingen op het toetsenbord. Laag 0 en laag 1 zijn voor het Mac-systeem. Laag 2 en laag 3 zijn voor het Windows-systeem.

Als uw systeemknop (system toggle) op Mac staat, wordt laag 0 geactiveerd.

Als uw systeemknop (system toggle) op Windows staat, wordt laag 2 geactiveerd. Onthoud dat als u het in de Windows-modus gebruikt, u wijzigingen aanbrengt in laag 2 in plaats van de bovenste laag (laag 0). Dit is een veelgemaakte fout.

De Achtergrondverlichting

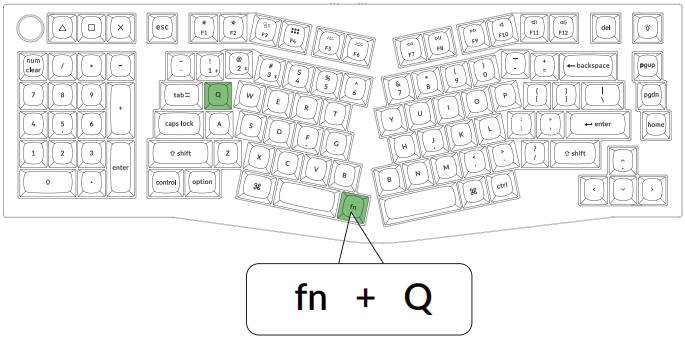

Druk op fn + Q om het lichteffect te wijzigen

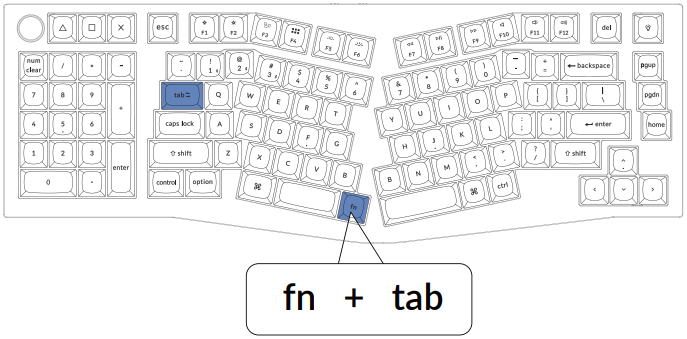

Druk op fn + tab om de achtergrondverlichting in/uit te schakelen (on/off)

De Helderheid Van De Achtergrondverlichting Aanpassen

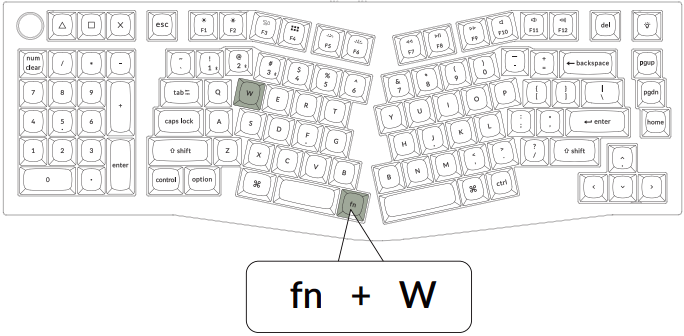

Druk op fn + W om de helderheid van de achtergrondverlichting te verhogen

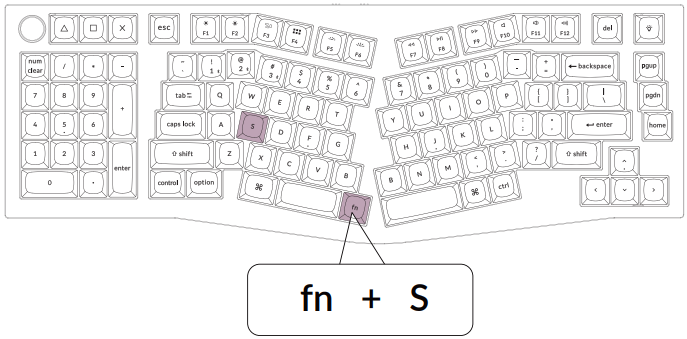

Druk op fn + S om de helderheid van de achtergrondverlichting te verlagen

De Snelheid Van De Achtergrondverlichting Aanpassen

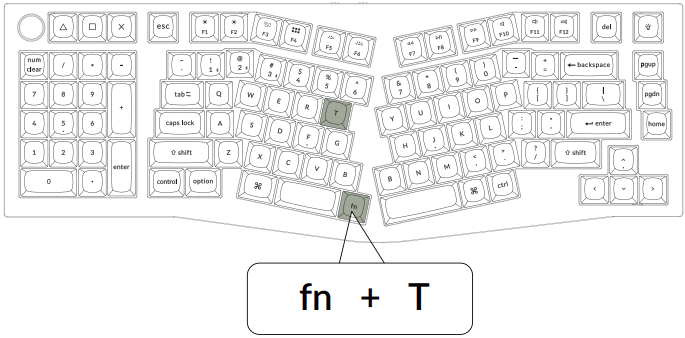

Druk op fn + T om de snelheid van het lichteffect te verhogen

Druk op fn + G om de snelheid van het lichteffect te verlagen

Bekijk De Bouw-tutorial Op Onze Website

Als u het toetsenbord voor het eerst bouwt, raden we u ten zeerste aan om eerst de bouw-tutorialvideo op onze website te bekijken en daarna zelf het toetsenbord te gaan bouwen.

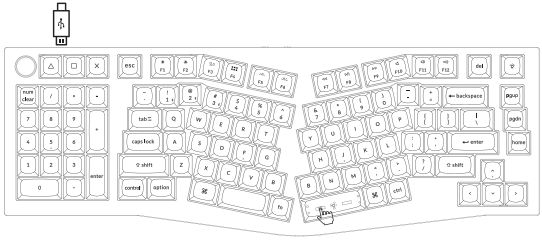

Fabrieksreset

Problemen oplossen? Weet u niet wat er met het toetsenbord aan de hand is?

1. Sluit de stroomkabel aan en schakel het toetsenbord over naar de Kabelmodus (Cable mode).

2. Zet het toetsenbord terug naar de fabrieksinstellingen (factory reset) door op fn + J + Z te drukken (gedurende 4 seconden).
3. Download de juiste firmware en QMK Toolbox van onze website.
4. Schakel het toetsenbord naar de OFF-modus en verwijder de spatiebalk-keycap om de resetknop op de PCB te vinden.
5. Houd eerst de resetknop ingedrukt en schakel vervolgens het toetsenbord over naar de Kabelmodus (Cable mode). Laat de resetknop los en het toetsenbord gaat nu naar de DFU-modus.
6. Flash de firmware met de QMK Toolbox.
7. Zet het toetsenbord opnieuw terug naar de fabrieksinstellingen (factory reset) door op fn + J + Z te drukken (gedurende 4 seconden).

* Stapsgewijze handleiding is te vinden op onze website.

PRODUCTSPECIFICATIES

Aantal toetsen: 104
Type schakelaar: Mechanisch
Batterij: 4000mAh
Bluetooth werktijd (RGB): Tot 100 uur (Laagste helderheid)
Oplaadtijd: Ongeveer 5 uur
Oplaadpoort: USB Type-C
Modus: Bluetooth / Wired (Bedraad)
Bluetooth-bereik: Binnen 10 meter (open ruimte)
Naam van Bluetooth-apparaat: Keychron Q14 Pro

Werkomgeving: -10 tot 50°C
Technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd, onze excuses voor het veroorzaakte ongemak.

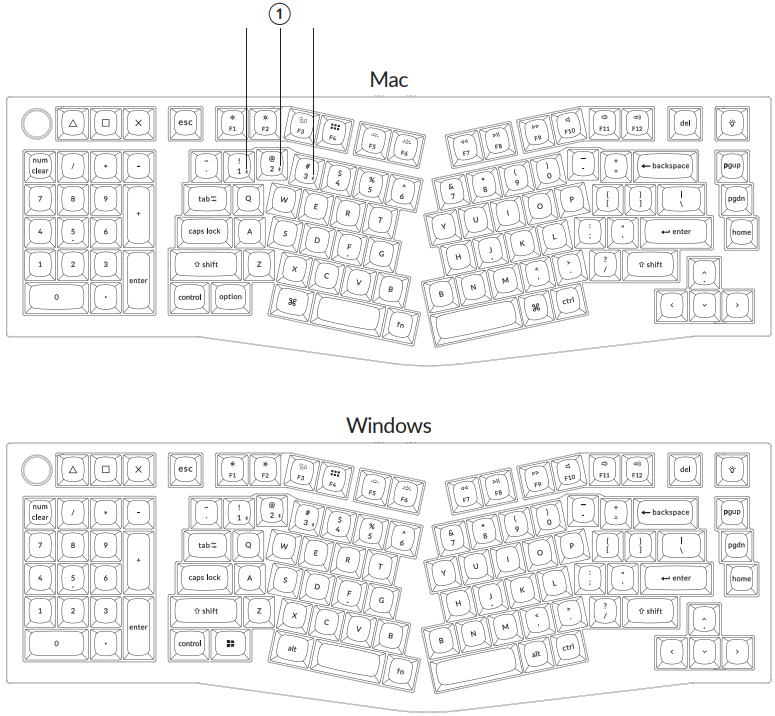

PRODUCTOVERZICHT

1. Bluetooth indicator
2. BT OFF Cable (BT UIT Kabel)
   (Mode Toggle Switch (Modus Schakelaar))
3. Win/Android Mac/iOS
   (OS Toggle Switch (OS Schakelaar))
4. Oplaadpoort

DEFAULT TOETSENBORDINDELING

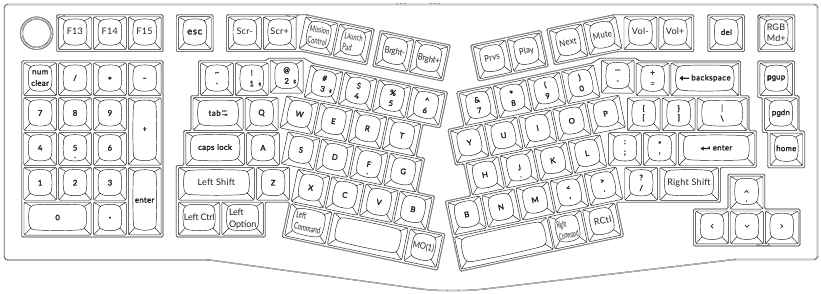

LAAG 0: Deze laag wordt geactiveerd wanneer de systeemtuimelschakelaar van uw toetsenbord op Mac staat.

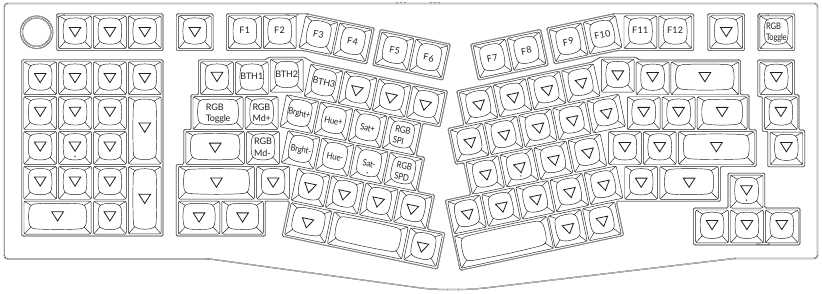

LAAG 1: Deze laag wordt geactiveerd wanneer de systeemtuimelschakelaar van uw toetsenbord op Mac staat en u op de fn/MO(1)-toets drukt.

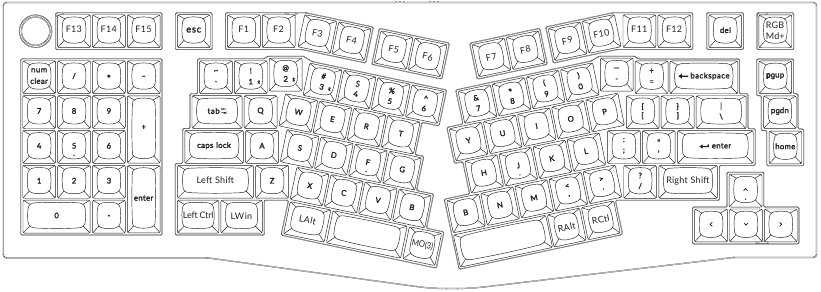

LAAG 2: Deze laag wordt geactiveerd wanneer de systeemtuimelschakelaar van uw toetsenbord op Windows staat.
LWin = Linker Windows
LAlt = Linker Alt
RAlt = Rechter Alt
RCtl = Rechter Ctrl
LAIt = Linker Alt

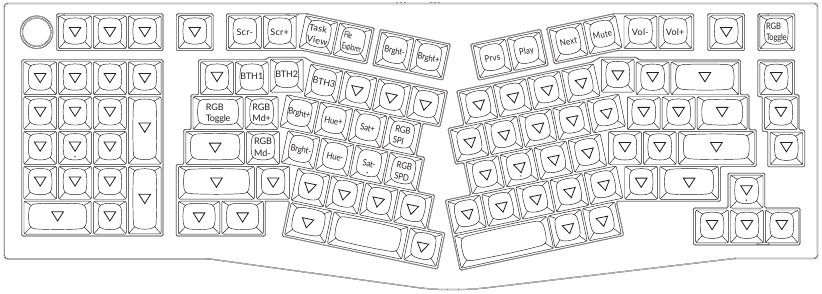

LAAG 3: Deze laag wordt geactiveerd wanneer de systeemtuimelschakelaar van uw toetsenbord op Windows staat en u op de fn/MO(3)-toets drukt.

TOETSENBESCHRIJVING

LED-STATUSOVERZICHT

FUNCTIEBESCHRIJVING

OPLADEN

Steek de kabel in een USB-poort en steek het andere uiteinde in de toetsenbordpoort. Oplaadindicator: een rood lampje blijft branden tijdens het opladen; Volledig opgeladen in ongeveer 5 uur, er verschijnt een groene batterij-indicator.

*Het Keychron-toetsenbord is compatibel met alle USB-poorten. Gebruik een 5V 1A-adapter of USB 3.0 voor de beste prestaties. De Keychron Q14 Pro kan worden opgeladen in de Bluetooth/aan/uit-modus.
**Dit product ondersteunt een laadspanning tot 5 V en een laadstroom van 1 A. Wij zijn niet verantwoordelijk voor problemen die worden veroorzaakt door onjuist opladen.

MODUSSCHAKELAAR

BEDRADE MODUS

1. Zet de tuimelschakelaar op de kabeloptie (dit werkt alleen als er een USB-kabel is aangesloten).
2. Verbind onze kabel met uw pc en toetsenbord.
3. De achtergrondverlichting wordt ingeschakeld.

*In de bedrade modus gaat het toetsenbord niet naar de batterijbesparingsmodus.

BLUETOOTH-MODUS

1. Zet de tuimelschakelaar op de Bluetooth-optie.
2. De achtergrondverlichting wordt ingeschakeld.
3. Houd de toets "fn+1" 4 seconden ingedrukt om de Bluetooth-koppeling te activeren (de Bluetooth-indicator knippert 3 minuten snel om de koppeling te detecteren).
4. Zoek naar het Bluetooth-apparaat "Keychron Q14 Pro" op uw apparaat en verbind het (de Bluetooth-indicator gaat uit na een succesvolle koppeling).

Opmerking: dit toetsenbord ondersteunt het gelijktijdig koppelen van maximaal 3 apparaten via de toetscombinatie "fn" + "1" / "fn" + "2" / "fn" + "3".
*De Bluetooth-indicator blijft 3 minuten knipperen.
**Er kunnen trage of mislukte verbindingen optreden als gevolg van verschillende Bluetooth-versies. Zorg ervoor dat alle instellingen correct zijn.

SCHAKELEN TUSSEN BLUETOOTH-APPARATEN

Druk kort op de toetscombinatie "fn" + "1" / "fn" + "2" / "fn" + "3" om naar een ander apparaat te schakelen.

OPNIEUW VERBINDEN:

1. Zet het toetsenbord op de Bluetooth-optie om het toetsenbord te activeren.
2. De Bluetooth-indicator knippert 4 seconden en koppelt automatisch met het laatst gekoppelde apparaat.
3. Als de Bluetooth-indicator uit is, drukt u op een willekeurige knop om de verbinding opnieuw tot stand te brengen.

*Het toetsenbord moet met het apparaat zijn gekoppeld om deze functie uit te voeren.

HET APPARAAT UITSCHAKELEN

Zet het toetsenbord op de OFF-optie.

INSTELLING ACHTERGRONDVERLICHTING

• Druk kort op om te schakelen tussen verschillende soorten lichteffecten.
• Wanneer de achtergrondverlichting is ingeschakeld, drukt u op de knop om ertussen te schakelen.

OS-SCHAKELAAR

1. MAC/iOS
   Zet de schakelaar op Mac/iOS wanneer het toetsenbord is verbonden met een Mac- of iOS-besturingssysteem.
2. WINDOWS/ANDROID
   Zet de schakelaar op Windows/Android wanneer het toetsenbord is verbonden met een Windows- of Android-besturingssysteem.
   *Bij gebruik van de Windows/Android-modus worden -toetsen gebruikt voor de functies "Windows" en "Alt".
3. SCHAKELEN TUSSEN INVOERMETHODEN
   Voor iOS:
   Schakelen tussen invoermethoden: Ctrl + Spatiebalk
   Caps Lock: Caps (Schakel Toetsenbord>Caps Lock-taalschakelaar in)
   Voor Android:
   Schakelen tussen invoermethoden: Shift + Spatiebalk
   OPMERKING: Functies van bepaalde multimedia-toetsen kunnen worden uitgeschakeld als gevolg van compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS. We raden ook aan om niet frequent van OS te wisselen, omdat dit de werking van het toetsenbord kan beïnvloeden.

PROBLEEMOPLOSSING

Als het niet lukt om het toetsenbord aan het apparaat te koppelen, controleer dan of het apparaat waarmee u probeert te koppelen Bluetooth-compatibel is. Zo ja, start het apparaat opnieuw op en probeer het opnieuw met het toetsenbord te koppelen.

Opmerking: op een Windows-computer vereist een nieuwe Bluetooth-verbinding soms aanvullende software-updates, een proces dat mogelijk nog aan de gang is nadat een bericht verschijnt dat aangeeft dat de voltooiing succesvol is. Wacht ten minste 20 minuten na het koppelen om er zeker van te zijn dat alle updates zijn voltooid voordat u de computer opnieuw opstart.

Controleer of het apparaat is geconfigureerd om Bluetooth-verbindingen te accepteren (Windows) en een extern toetsenbord (HID-profiel) ondersteunt.

Ga naar Bluetooth-apparaten > Open Instellingen en selecteer het volgende:
Sta toe dat Bluetooth-apparaten deze computer kunnen vinden
Sta toe dat Bluetooth-apparaten verbinding kunnen maken met deze computer
Waarschuw me wanneer een Bluetooth-apparaat verbinding wil maken

Mijn apparaat werkt niet

Voor de computer/smartphone:
Ga naar de Bluetooth-instellingen van uw apparaat > Selecteer het toetsenbord en verwijder/wis/ontkoppel het.
Start vervolgens uw apparaat opnieuw op.

Voor het toetsenbord:
Schakel het toetsenbord uit en weer in. Verbind het vervolgens opnieuw met uw apparaat.

De Bluetooth-verbinding wordt onderbroken, zelfs binnen 10 meter

Controleer of het toetsenbord op een metalen oppervlak rust dat het Bluetooth-signaal kan verstoren.

Invoertools van derden zijn niet compatibel met het toetsenbord.
Vanwege compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS kunnen functies van invoertools van derden worden beïnvloed tijdens het gebruik van het toetsenbord. Zorg ervoor dat uw besturingssysteem en stuurprogramma's up-to-date zijn.

Bepaalde multimedia-toetsen of functietoetsen werken niet

Functies van bepaalde multimedia-toetsen kunnen worden uitgeschakeld als gevolg van compatibiliteit, versies, merken en stuurprogramma's van apparaten.

Veiligheidsmaatregelen

Houd het product, de accessoires en verpakkingsonderdelen buiten het bereik van kinderen om ongelukken en verstikkingsgevaar te voorkomen.
Houd het product altijd droog om corrosie te voorkomen.
Stel het product niet bloot aan extreme temperaturen onder -10°C (5°F) of boven 50°C (131°F) om de levensduur van het toetsenbord te behouden.
