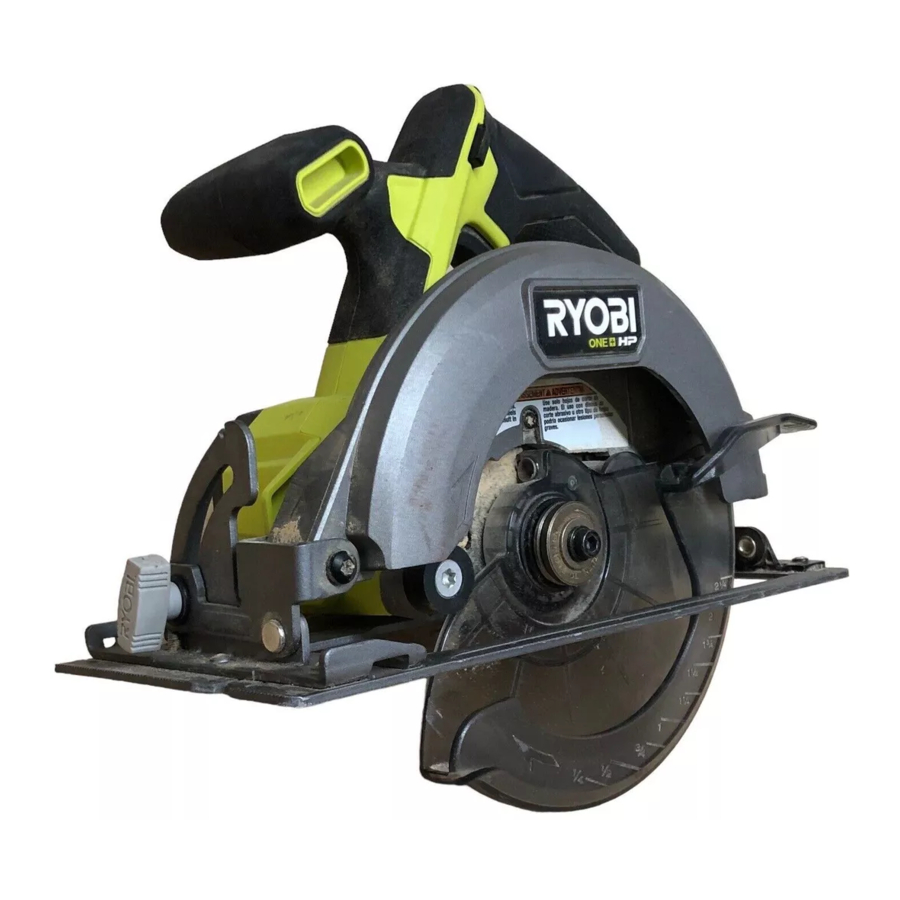

Ryobi PSBCS01 - CIRCULAR SAW Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat dit product wordt gebruikt.

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

VEILIGHEID VAN DE WERKRUIMTE

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
• Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en opladers die worden vermeld in de correlatiebijlage voor gereedschap/apparaat/batterijpakket/oplader 987000-432.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongevallen.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
• Draag geen losse kleding of sieraden. Houd lang haar bijeen. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of instabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zijn minder snel vast te lopen en zijn gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de batterij of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN CIRKELZAAG

SNIJPROCEDURES

Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw andere hand op de hulphendel of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden geraakt.

• Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
• Pas de snijdiepte aan de dikte van het werkstuk aan. Er mag minder dan één volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.
• Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt ook de blootliggende metalen onderdelen van het elektrische gereedschap "stroomvoerend" en kan de bediener een elektrische schok geven.
• Gebruik bij het schulpen altijd een spouwmes. Dit verbetert de nauwkeurigheid van de zaagsnede en vermindert de kans op het vastlopen van het zaagblad.
• Gebruik altijd zaagbladen met de juiste maat en vorm (ruitvormig versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingshardware van de zaag, lopen niet gecentreerd, wat leidt tot verlies van controle.
• Gebruik nooit beschadigde of onjuiste bladringen of bouten. De bladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid.

OORZAKEN VAN TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

• Terugslag is een plotselinge reactie op een afgekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de bediener wordt getild;
• Wanneer het zaagblad wordt afgekneld of stevig vast komt te zitten doordat de zaagsnede dichtgaat, valt het zaagblad stil en drijft de motorreactie de eenheid snel terug naar de bediener;
• Als het zaagblad verdraaid of verkeerd uitgelijnd raakt in de zaagsnede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terug naar de bediener springt.

Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven:

• Houd de zaag stevig met beide handen vast en plaats uw armen zo dat ze terugslagkrachten weerstaan. Plaats uw lichaam aan weerszijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achteruit springt, maar terugslagkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
• Wanneer het zaagblad vastloopt, of wanneer u de zaagsnede om welke reden dan ook onderbreekt, laat u de schakelaar los en houdt u de zaag onbeweeglijk in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren.
• Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het omhoog lopen of terugkaatsen van het werkstuk wanneer de zaag opnieuw wordt gestart.
• Ondersteun grote panelen om het risico op het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden, in de buurt van de snijlijn en in de buurt van de rand van het paneel.
• Gebruik geen botte of beschadigde zaagbladen. Onscherpe of onjuist ingestelde zaagbladen produceren een smalle zaagsnede, wat leidt tot overmatige wrijving, het vastlopen van het zaagblad en terugslag.
• De vergrendelingshendels voor het instellen van de zaagbladdiepte en afschuining moeten vast en stevig vastzitten voordat u de zaagsnede maakt. Als de zaagbladinstelling tijdens het zagen verschuift, kan dit leiden tot vastlopen en terugslag.
• Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan objecten doorsnijden die terugslag kunnen veroorzaken.

FUNCTIE VAN DE ONDERSTE BESCHERMKAP

• Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit. Klem de onderste beschermkap nooit vast en bind deze nooit vast in de open positie. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij beweegt en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en zaagdieptes.
• Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
• De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op door de handgreep in te trekken en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Neem altijd in acht dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, uitrollend zaagblad zorgt ervoor dat de zaag achteruit loopt en alles doorsnijdt wat zich in de weg bevindt. Wees u bewust van de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam vasthouden is onstabiel en kan leiden tot verlies van controle.
• Draag altijd een veiligheidsbril met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige werkzaamheden. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren bij het niet gebruiken van uw accugereedschap of bij het verwisselen van accessoires. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• De accu niet pletten, laten vallen of beschadigen. Gebruik geen accu of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de buurt van een ontstekingsbron, zoals een controlelampje. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een geëxplodeerde accu kan vuil en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Laad accugereedschap niet op in een vochtige of natte omgeving. Gebruik, bewaar of laad accu's of producten niet op op locaties waar de temperatuur lager is dan 10 °C of hoger dan 38 °C. Niet buiten of in voertuigen bewaren.
• Onder extreme gebruiks- of temperatuuromstandigheden kan er lekkage van de accu optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus te verklaren die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar geen betrekking heeft op mogelijk letsel (bijv. berichten met betrekking tot materiële schade).

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk risico op persoonlijk letsel aan.
	Handleiding lezen	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een veiligheidsbril met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen en niet gebruiken op vochtige plaatsen.
	Symbool geen handen	Als u uw handen niet uit de buurt van het zaagblad houdt, kan dit leiden tot ernstig persoonlijk letsel.
	Recyclesymbool	Dit product gebruikt lithium-ionaccu's (Li-ion). Lokale, staats- of federale wetten kunnen het verbieden accu's bij het gewone afval weg te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.
V	Volt	Spanning
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
no	Nullastsnelheid	Rotatiesnelheid, bij geen belasting
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut

FUNCTIES

PRODUCTSPECIFICATIES

Zaagbladdiameter: 6-1/2 inch
As van het zaagblad: 5/8 inch
Snijdiepte bij 0º: 2-1/4 inch
Snijdiepte bij 45º: 1-9/16 inch
Snijdiepte bij 50º: 1-3/8 inch
Nullastsnelheid (RPM): 4.900/min

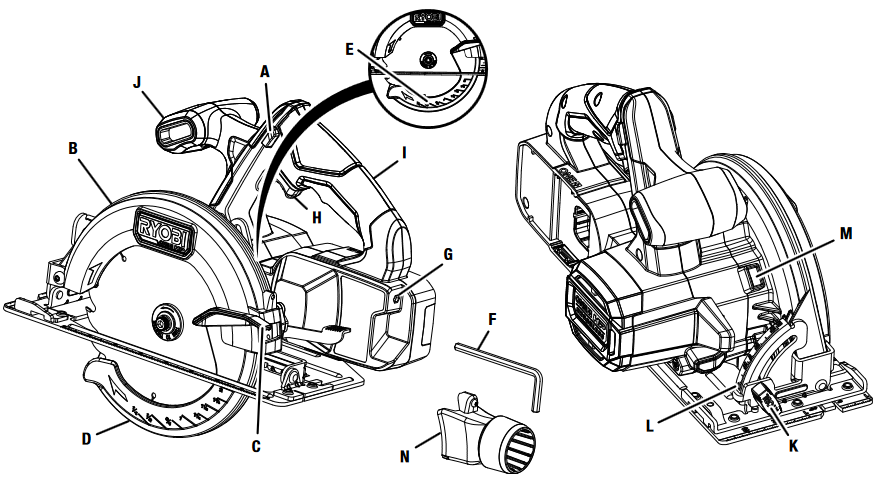

OVERZICHT

1. Vergrendelknop
2. Bovenste zaagbladbeschermer
3. Handgreep onderste beschermkap
4. Onderste zaagbladbeschermer
5. Schaal snijdiepte
6. 5 mm bladmoersleutel
7. Opbergruimte bladmoersleutel

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal het gereedschap en eventuele accessoires voorzichtig uit de doos. Alle items die in de sectie Inbegrepen staan vermeld, moeten bij aankoop inbegrepen zijn.

Gebruik dit product niet als onderdelen van de lijst met inbegrepen onderdelen al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant aan het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Als er onderdelen beschadigd of ontbreken, bel dan 1-800-525-2579 voor hulp.

• Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.
• Probeer dit product niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke verandering of modificatie is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

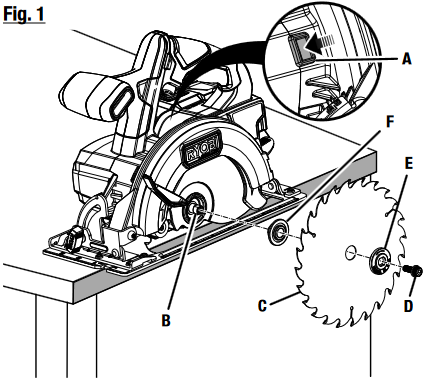

HET ZAAGBLAD BEVESTIGEN

1. Spindelvergrendeling
2. Spindel
3. Zaagblad
4. Zaagbladschroef
5. Buitenste zaagbladring
6. Binnenste zaagbladring

Een zaagblad van 6-1/2 inch is de maximale zaagbladcapaciteit van de zaag. Gebruik nooit een zaagblad dat te dik is, zodat de buitenste zaagbladring niet in de platte kanten van de spindel kan grijpen. Grotere zaagbladen komen in contact met de zaagbladbeschermer, terwijl dikkere zaagbladen voorkomen dat de zaagbladschroef het zaagblad op de spindel vastzet. Beide situaties kunnen leiden tot een ernstig ongeval.

• Verwijder de accu.
• Verwijder de zaagbladsleutel (5 mm inbussleutel) uit het opbergvak.
• Druk op de spindelvergrendelknop en verwijder de zaagbladschroef en de buitenste zaagbladring.

OPMERKING: Draai de zaagbladschroef met de klok mee om hem te verwijderen.

LET OP:
Om schade aan de spindel of spindelvergrendeling te voorkomen, moet u de motor altijd volledig tot stilstand laten komen voordat u de spindelvergrendeling inschakelt.

OPMERKING: Gebruik de cirkelzaag niet met de spindelvergrendeling ingeschakeld.

• Veeg een druppel olie op de binnenste zaagbladring en de buitenste zaagbladring waar ze contact maken met het zaagblad.

Als de binnenste zaagbladring is verwijderd, vervang deze dan voordat u het zaagblad op de spindel plaatst. Als u dit niet doet, kan dit een ongeluk veroorzaken, omdat het zaagblad niet goed vastzit.

• Til de onderste zaagbladbeschermer omhoog.
• Zorg ervoor dat de binnenste zaagbladring op de aandrijfas zit voordat u het nieuwe zaagblad installeert. Plaats het zaagblad in de onderste zaagbladbeschermer en op de spindel.
  OPMERKING: De zaagtanden wijzen omhoog aan de voorkant van de zaag.
• Plaats de buitenste zaagbladring terug.
• Druk op de spindelvergrendelknop en plaats vervolgens de zaagbladschroef terug. Draai de zaagbladschroef stevig vast door deze tegen de klok in te draaien.
• Plaats de zaagbladsleutel terug in het opbergvak.

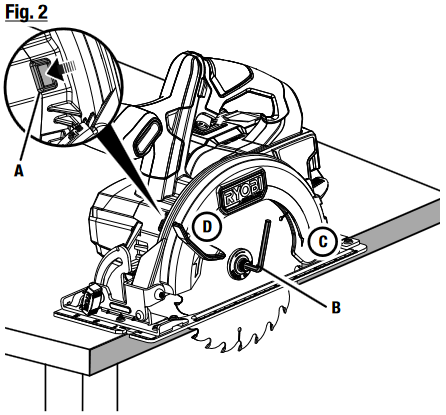

HET ZAAGBLAD VERWIJDEREN

1. Spindelvergrendeling
2. Zaagbladsleutel
3. Om los te maken
4. Om vast te draaien

• Verwijder de accu.
• Verwijder de zaagbladsleutel uit het opbergvak.
• Plaats de zaag zoals afgebeeld. Druk op de spindelvergrendelknop en verwijder de zaagbladschroef door deze met de klok mee te draaien.
• Verwijder de buitenste zaagbladring.
• Til de onderste zaagbladbeschermer omhoog.
• Verwijder het zaagblad.

WERKING

Houd handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de extra handgreep of motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.

• Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.
• Verwijder altijd de accu uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.
• Draag altijd oogbescherming met zijschermen die voldoen aan ANSI Z87.1. Het niet doen kan ertoe leiden dat er objecten in uw ogen worden gegooid en andere mogelijke ernstige verwondingen.
• Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

TOEPASSINGEN

U kunt dit gereedschap gebruiken voor de volgende doeleinden:

• Het zagen van alle soorten houtproducten (hout, multiplex, panelen)
• Houtproducten dwarsdoorsnijden/in de lengte doorsnijden
• Houtproducten onder een hoek zagen

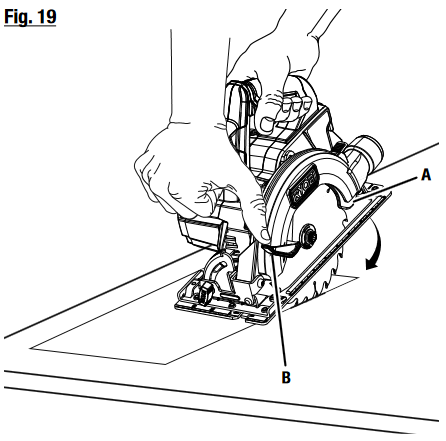

• Houtproducten met pocket-cut zagen

Gebruik nooit schurende doorslijpschijven van welke aard dan ook met deze zaag. Het gebruik van niet-hout zagen kan leiden tot schade aan eigendommen of ernstig persoonlijk letsel.

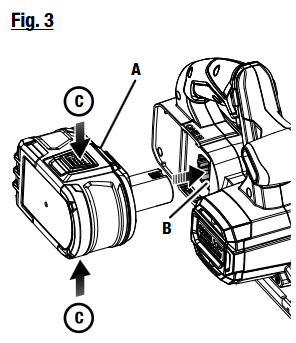

DE ACCU PLAATSEN/VERWIJDEREN

1. Accu
2. Accupoort
3. Druk de vergrendelingen in om de accu los te maken

• Plaats de accu in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu in de zaag is bevestigd voordat u met de bediening begint.
• Druk op de vergrendelingen om de accu te verwijderen.

Raadpleeg de gebruikershandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

Accugereedschap is altijd in bedrijfsklare staat. Daarom moet de schakelaar altijd vergrendeld zijn wanneer deze niet in gebruik is of aan uw zijde wordt gedragen.

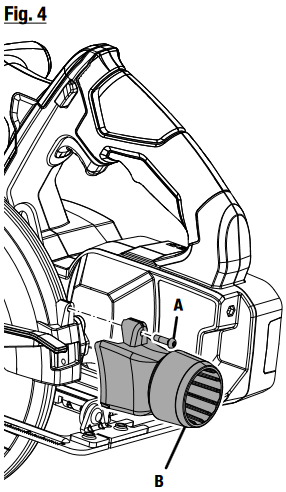

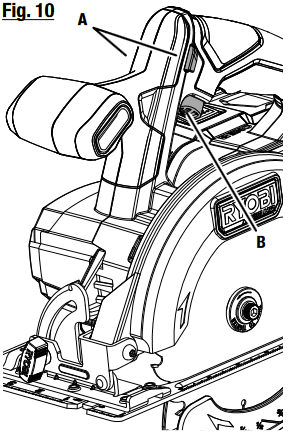

DE STOFZUIGERAANSLUITING INSTALLEREN

1. Schroef
2. Stofzuigeraansluiting

De stofzuigeraansluiting die bij de zaag wordt geleverd, kan worden geïnstalleerd voor eenvoudige stofverwijdering en -afvoer. Het past op stofzuigerslangen van 1-1/4 inch en 1-7/8 inch.

OPMERKING: Als u de stofzuigeraansluiting gebruikt, moet u deze altijd aansluiten op een standaard stofzuigerslang. Om de stofzuigeraansluiting aan de zaag te bevestigen:

• Verwijder de accu.
• Richt de adapter zo uit dat deze in de stofafvoeropening aan de achterkant van de bovenste zaagbladbeschermer past.
• Zet de adapter vast met de meegeleverde schroef.
• Bevestig de stofzuigerslang aan de stofzuigeraansluiting.

OPMERKING: Een stofzuigerslang van 1-1/4 inch past in de stofzuigeraansluiting, een stofzuigerslang van 1-7/8 inch past over de stofzuigeraansluiting.

TERUGSLAG

1. Terugslag – zaagblad te diep ingesteld

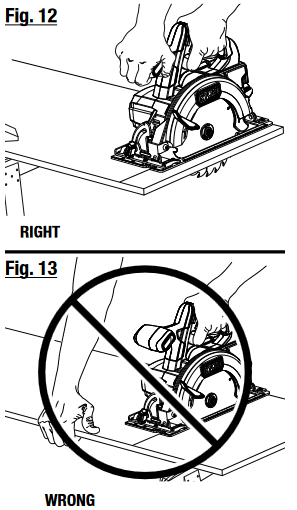

1. Onjuiste ondersteuning

1. Correcte zaagbladdiepte-instelling = minder dan een volle tand van de zaagbladtanden moet zichtbaar zijn onder het werkstuk

1. Correcte ondersteuning

Terugslag treedt op wanneer het zaagblad snel vastloopt en de zaag naar u toe wordt gedreven. Het vastlopen van het zaagblad wordt veroorzaakt door elke actie die het zaagblad in het hout beknelt.

Laat de schakelaar onmiddellijk los als het zaagblad vastloopt of de zaag stilvalt. Terugslag kan ervoor zorgen dat u de controle over de zaag verliest. Verlies van controle kan leiden tot ernstig persoonlijk letsel.

Om terugslag te voorkomen, vermijdt u gevaarlijke praktijken zoals de volgende:

• De zaagbladdiepte onjuist instellen.
• In knoesten of spijkers in het werkstuk zagen.
• Het zaagblad draaien tijdens het maken van een zaagsnede.
• Een zaagsnede maken met een bot, vastgekoekt of onjuist ingesteld zaagblad.
• Het werkstuk onjuist ondersteunen.
• Een zaagsnede forceren.
• Vervormd of nat hout zagen.
• Het gereedschap onjuist bedienen of het gereedschap misbruiken.

Om de kans op terugslag te verkleinen, volgt u deze veiligheidsmaatregelen:

• Houd het zaagblad op de juiste diepte-instelling. Minder dan een volle tand van de zaagbladtanden moet zichtbaar zijn onder het werkstuk.
• Inspecteer het werkstuk op knoesten of spijkers voordat u gaat zagen. Zaag nooit in een knoest of spijker.
• Maak rechte zaagsneden. Dit helpt voorkomen dat het zaagblad draait.
• Gebruik schone, scherpe en correct ingestelde zaagbladen. Maak nooit zaagsneden met botte zaagbladen.
• Ondersteun en klem het werkstuk correct vast voordat u met een zaagsnede begint.
• Gebruik een gestage, gelijkmatige druk bij het maken van een zaagsnede. Forceer nooit een zaagsnede.
• Zaag geen vervormd of nat hout.
• Laat het zaagblad altijd op volle snelheid komen voordat u met een zaagsnede begint.
• Houd de zaag stevig met beide handen vast en houd uw lichaam in een evenwichtige positie om de krachten te weerstaan als er terugslag zou optreden.

Wees altijd alert en oefen controle uit bij het gebruik van de zaag. Verwijder de zaag niet van het werkstuk terwijl het zaagblad beweegt.

ZAAGBLADEN

De beste zaagbladen zagen niet efficiënt als ze niet schoon, scherp en correct ingesteld worden gehouden. Het gebruik van een bot zaagblad zal de zaag zwaar belasten en het gevaar van terugslag vergroten. Houd extra zaagbladen bij de hand, zodat er altijd scherpe zaagbladen beschikbaar zijn.
Gom en hars van hout dat op zaagbladen is uitgehard, vertragen de zaag. Verwijder het zaagblad van de zaag en gebruik gom- en harsverwijderaar, heet water of kerosine om deze ophopingen te verwijderen. GEBRUIK GEEN BENZINE.

ZAAGBLADBESCHERMINGSSYSTEEM

1. De onderste zaagbladbeschermer bevindt zich in de omhoogpositie bij het maken van een zaagsnede

De onderste zaagbladbeschermer die aan uw cirkelzaag is bevestigd, is er voor uw bescherming en veiligheid. Verander het om geen enkele reden. Als het beschadigd raakt, gebruik de zaag dan niet totdat u de beschermer hebt laten repareren of vervangen. Laat de beschermer altijd in de werkstand staan bij het gebruik van de zaag.

Bij het zagen door werkstukken bedekt de onderste zaagbladbeschermer het zaagblad niet aan de onderkant van het werkstuk. Aangezien het zaagblad aan de onderkant van het werkstuk is blootgesteld, houdt u handen en vingers uit de buurt van het snijgebied. Elk deel van uw lichaam dat in contact komt met een bewegend zaagblad zal ernstig letsel tot gevolg hebben.

• Om mogelijk ernstig letsel te voorkomen, mag u de zaag nooit gebruiken als de beschermer niet correct werkt. Controleer de beschermer voor elk gebruik op een correcte werking. De beschermer werkt correct wanneer deze vrij beweegt en direct terugkeert naar de gesloten positie. Als u de zaag laat vallen, controleer dan de onderste zaagbladbeschermer en bumper op beschadiging bij alle diepte-instellingen voordat u deze opnieuw gebruikt.
• Bind de onderste zaagbladbeschermer nooit in een geheven positie vast. Het bloot laten van het zaagblad kan leiden tot ernstig letsel.

Als de onderste zaagbladbeschermer op enig moment niet dichtklikt, verwijder dan de accu uit de zaag. Beweeg de onderste beschermer snel heen en weer van de volledig open positie naar de gesloten positie. Normaal gesproken zal dit de beschermer in zijn normale werkende staat herstellen. Als dit een langzame of trage sluitende onderste beschermer niet corrigeert, gebruik de zaag dan niet. Breng hem naar een erkend fabrieksservicecentrum voor reparatie.

VERGRENDELKNOP

1. Vergrendelknop
2. Schakelaar

De vergrendelknop vermindert de kans op onbedoeld starten. De vergrendelknop bevindt zich op de handgreep boven de schakelaar. De vergrendelknop moet worden ingedrukt voordat u de schakelaar overhaalt. De vergrendeling wordt elke keer opnieuw ingesteld wanneer de schakelaar wordt losgelaten.

OPMERKING: U kunt de vergrendelknop vanaf de linker- of rechterkant indrukken.

DE ZAAG STARTEN/STOPPEN

Zie Afbeelding 10.

De zaag starten:

• Druk op de vergrendelknop.
• Knijp in de schakelaarhendel.

Laat het zaagblad altijd op volle snelheid komen en leid de zaag vervolgens in het werkstuk.

Wanneer het zaagblad in contact komt met het werkstuk voordat het op volle snelheid is, kan de zaag naar u "terugschieten", wat kan leiden tot ernstig letsel.

Om de zaag te stoppen, laat u de schakelaarhendel los.
Nadat u de schakelaarhendel hebt losgelaten, laat u het zaagblad volledig tot stilstand komen. Verwijder de zaag niet uit het werkstuk terwijl het zaagblad beweegt.

DE ZAAGBLAD-DIEPTE AANPASSEN

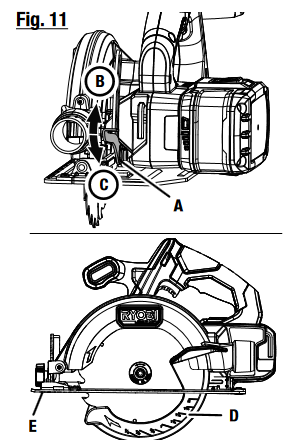

1. Dieptevergrendelingshendel
2. Om de dieptevergrendeling te ontgrendelen
3. Om de dieptevergrendeling te vergrendelen
4. Schaal voor zaagdiepte
5. Voet

Houd altijd de juiste zaagdiepte-instelling aan. Er mag minder dan een volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn. Meer zaagdiepte vergroot de kans op terugslag en zorgt ervoor dat de zaagsnede ruw wordt.

• Verwijder het accupack.
• Draai de dieptevergrendelingshendel weg van de voet.
• Bepaal de gewenste zaagdiepte.
• Leg de zaag op het werkoppervlak op de platte motorbehuizing met de zaagbladzijde naar de gebruiker gericht en beweeg de voet om de onderkant van de voet uit te lijnen met de gewenste zaagdiepte-indicatorlijn die op de onderste zaagbladbeschermer is gemarkeerd.
• Draai de dieptevergrendelingshendel naar de voet toe om deze in de juiste stand te vergrendelen.

DE ZAAG BEDIENEN

Het is belangrijk om de juiste methode voor het bedienen van de zaag te begrijpen. Raadpleeg de afbeeldingen in dit gedeelte om de juiste en onjuiste manieren te leren om met de zaag om te gaan.

Bij het optillen van de zaag uit het werkstuk is het zaagblad bloot aan de onderkant van de zaag totdat de onderste zaagbladbeschermer sluit. Zorg ervoor dat de onderste zaagbladbeschermer gesloten is voordat u de zaag neerzet.

• Om het zagen gemakkelijker en veiliger te maken, moet u altijd de zaag goed onder controle houden door de zaag met twee handen vast te houden. Verlies van controle kan een ongeval veroorzaken met mogelijk ernstig letsel tot gevolg.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam vasthouden is onstabiel en kan leiden tot verlies van controle, wat mogelijk ernstig letsel kan veroorzaken.

Voor de best mogelijke zaagsnede:

• Houd de zaag stevig vast met beide handen.
• Plaats uw hand niet op het werkstuk tijdens het zagen.
• Ondersteun het werkstuk zodat de zaagsnede (kerf) zich altijd aan uw kant bevindt.
• Ondersteun het werkstuk in de buurt van de zaagsnede.
• Klem het werkstuk stevig vast, zodat het werkstuk niet beweegt tijdens het zagen.
• Plaats de zaag altijd op het werkstuk dat wordt ondersteund, niet op het "afgesneden" stuk.
• Plaats het werkstuk met de "goede" kant naar beneden.
• Teken een richtlijn langs de gewenste zaaglijn voordat u begint met zagen.

DWARSZAGEN/LENGTEZAGEN

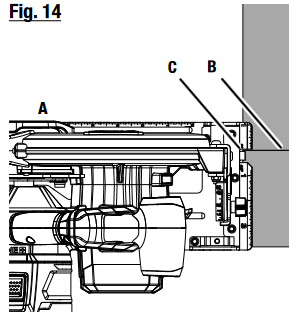

1. Bovenaanzicht van de zaag
2. Richtlijn
3. 0° zaagbladgeleider-inkeping

1. Rechte rand
2. C-klem
3. Werkstuk

Bij het maken van een dwarse of in de lengte richting zaagsnede, lijnt u uw zaaglijn uit met de 0º zaagbladgeleider-inkeping op de zaagvoet.
Aangezien de zaagblad-diktes variëren, maakt u altijd een proefzaagsnede in afvalmateriaal langs een richtlijn om te bepalen hoeveel, indien van toepassing, de richtlijn moet worden verschoven om een nauwkeurige zaagsnede te produceren.

OPMERKING: De afstand van de zaaglijn tot de richtlijn is de hoeveelheid waarmee u de geleider moet verschuiven.

• Zet het werkstuk vast.
• Klem een rechte rand op het werkstuk met behulp van C-klemmen.
• Druk op de vergrendelknop en knijp in de schakelaarhendel om de zaag te starten. Laat het zaagblad altijd op volle snelheid komen en zaag vervolgens langs de rechte rand om een rechte zaagsnede te maken.

OPMERKING: Klem het zaagblad niet vast in de zaagsnede.

VERSTEK ZAGEN

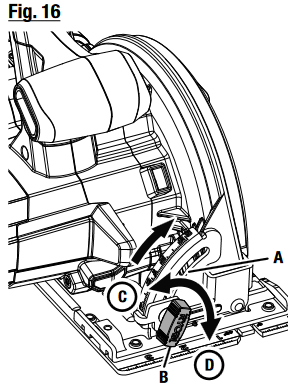

1. Verstekschaal
2. Vergrendelingsknop voor verstek
3. Om de vergrendelingsknop los te draaien
4. Om de vergrendelingsknop vast te draaien

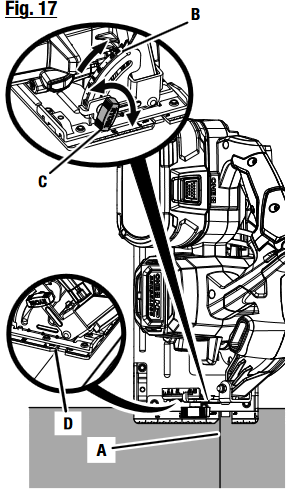

1. Richtlijn
2. Verstekschaal
3. Vergrendelingshendel voor verstek
4. 45° zaagbladgeleider-inkeping

De zaaghoek kan worden aangepast aan elke gewenste instelling tussen nul en 50°.

OPMERKING: Bij het maken van zaagsneden bij 50° moet het zaagblad op de volledige zaagdiepte worden ingesteld.

Aangezien de zaagblad-diktes variëren en verschillende hoeken verschillende instellingen vereisen, maakt u altijd een proefzaagsnede in afvalmateriaal langs een richtlijn om te bepalen hoeveel u de richtlijn op de te zagen plank moet verschuiven.

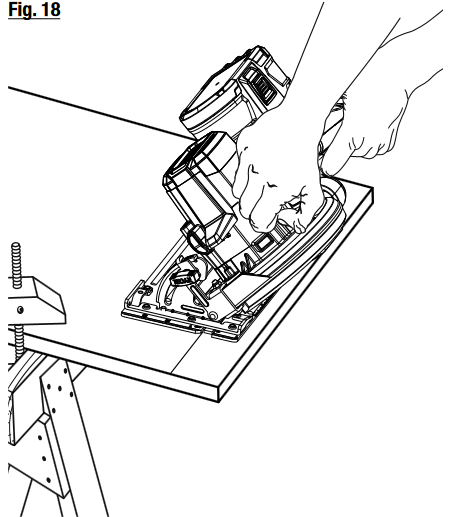

Houd bij het maken van een verstekzaagsnede de zaag stevig vast met beide handen. Laat de voorkant van de voet op het werkstuk rusten. Druk op de vergrendelknop en knijp in de schakelaarhendel om de zaag te starten. Laat het zaagblad altijd op volle snelheid komen en leid de zaag vervolgens in het werkstuk.

Wanneer het zaagblad in contact komt met het werkstuk voordat het op volle snelheid is, kan de zaag naar u "terugschieten", wat kan leiden tot ernstig letsel.

Nadat u uw zaagsnede hebt voltooid, laat u de hendel los en laat u het zaagblad volledig tot stilstand komen. Nadat het zaagblad tot stilstand is gekomen, tilt u de zaag uit het werkstuk.

DE VERSTEKINSTELLING AANPASSEN

Zie Afbeeldingen 16 - 18.

• Verwijder het accupack.
• Draai de vergrendelingshendel voor verstek tegen de klok in totdat de motorbehuizing vrij kan bewegen.
• Til het motorbehuizingsuiteinde van de zaag op totdat u de gewenste hoekinstelling op de verstekschaal bereikt (0-50°).
• Draai de vergrendelingshendel voor verstek met de klok mee totdat de motorbehuizing stevig op zijn plaats is vergrendeld.

Een verstekzaagsnede proberen te maken zonder de vergrendelingshendel voor verstek stevig op zijn plaats te hebben vergrendeld, kan ernstig letsel tot gevolg hebben.

ZAKSNIJDEN

1. Onderste mesbeschermer
2. Handgreep van de onderste mesbeschermer

Pas de schuine stand altijd aan op nul voordat u een zaksnede maakt. Een zaksnede proberen met een andere instelling kan leiden tot verlies van controle over de zaag, wat mogelijk ernstig letsel kan veroorzaken.

• Pas de schuine stand aan op nul.
• Stel het blad in op de juiste bladdiepte.
• Zwenk de onderste mesbeschermer omhoog met behulp van de handgreep van de onderste mesbeschermer.
  OPMERKING: Til de onderste mesbeschermer altijd op met de handgreep om ernstig letsel te voorkomen.
• Houd de onderste mesbeschermer vast bij de handgreep.

Steek nooit uw vingers uit tijdens het vasthouden van de handgreep van de onderste mesbeschermer. Het uitsteken van uw vingers kan leiden tot contact met het blad, wat ernstig letsel kan veroorzaken.

• Laat de voorkant van de voet plat op het werkstuk rusten, met de achterste handgreep omhoog, zodat het blad het werkstuk niet raakt.

Controleer altijd of uw vingers vrij zijn van het blad voordat u de schakelaar indrukt. Contact met het blad veroorzaakt ernstig letsel.

• Druk op de vergrendelknop en knijp in de schakelaar om de zaag te starten. Laat het blad altijd op volle snelheid komen en laat het blad vervolgens langzaam in het werkstuk zakken totdat de voet plat op het werkstuk ligt.
• Geleid de zaag in het werkstuk en maak de snede.

Zaag bij het zaksnijden altijd in een voorwaartse richting. In de omgekeerde richting zagen kan ervoor zorgen dat de zaag op het werkstuk klimt en terug naar u toe beweegt.

• Laat de schakelaar los en laat het blad volledig tot stilstand komen.
• Til de zaag van het werkstuk.
• Maak hoeken vrij met een handzaag of decoupeerzaag.

AANPASSINGEN

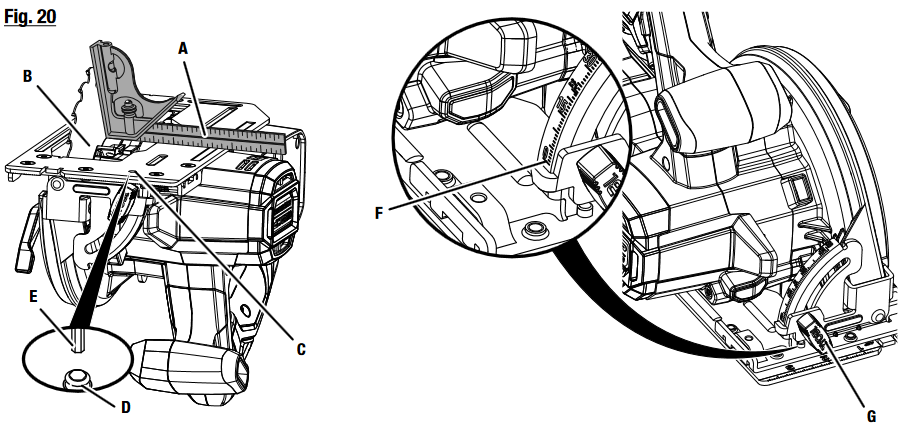

POSITIEVE 0° VERSTEKSTOP

1. Combinatiehoek
2. Zaagblad
3. Schroefgat
4. Afstelschroef
5. 2,5 mm inbussleutel (niet meegeleverd)
6. Positieve 0º verstekstop
7. Verstekvergrendelingshendel

De zaag heeft een positieve 0° verstekstop die in de fabriek is afgesteld om een hoek van 0° van het zaagblad te garanderen bij het maken van zaagsneden van 0°. Tijdens de verzending kan er echter een verkeerde uitlijning optreden.

Om de positieve 0° verstekstop te controleren:

• Verwijder de accu.
• Plaats de zaag omgekeerd op een werkbank.
• Beweeg de onderste zaagbladbeschermer uit de weg zodat het zaagblad bloot komt te liggen.
• Controleer met behulp van een combinatiehoek of het zaagblad haaks staat op de voet van de zaag.

Om de positieve 0° verstekstop aan te passen:

• Verwijder de accu.
• Draai de verstekvergrendelingshendel tegen de klok in om deze los te maken.
• Steek een 2,5 mm inbussleutel (niet meegeleverd) door het schroefgat in de zaagvoet.
• Draai aan de afstelschroef en stel de voet af totdat deze haaks op het zaagblad staat.
• Vergrendel de verstekvergrendelingshendel stevig.

Het uitvoeren van een verstekzaagsnede zonder de verstekvergrendelingshendel stevig te hebben vergrendeld, kan leiden tot ernstig letsel.

ONDERHOUD

• Gebruik bij reparaties alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.
• Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.
• Om ernstig persoonlijk letsel te voorkomen, moet u altijd de accu uit het product verwijderen bij het schoonmaken of uitvoeren van onderhoud.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het schoonmaken van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van aardolie, penetrerende oliën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

ACCESSOIRES

Zoek naar deze accessoires waar u dit product hebt gekocht:

• 6-1/2" dun zaagblad: 681115021

De huidige hulpstukken en accessoires die beschikbaar zijn voor gebruik met dit gereedschap, staan hierboven vermeld. Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit gereedschap worden aanbevolen. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi PSBCS01 - CIRCULAR SAW Handleiding

Beschikbare talen
