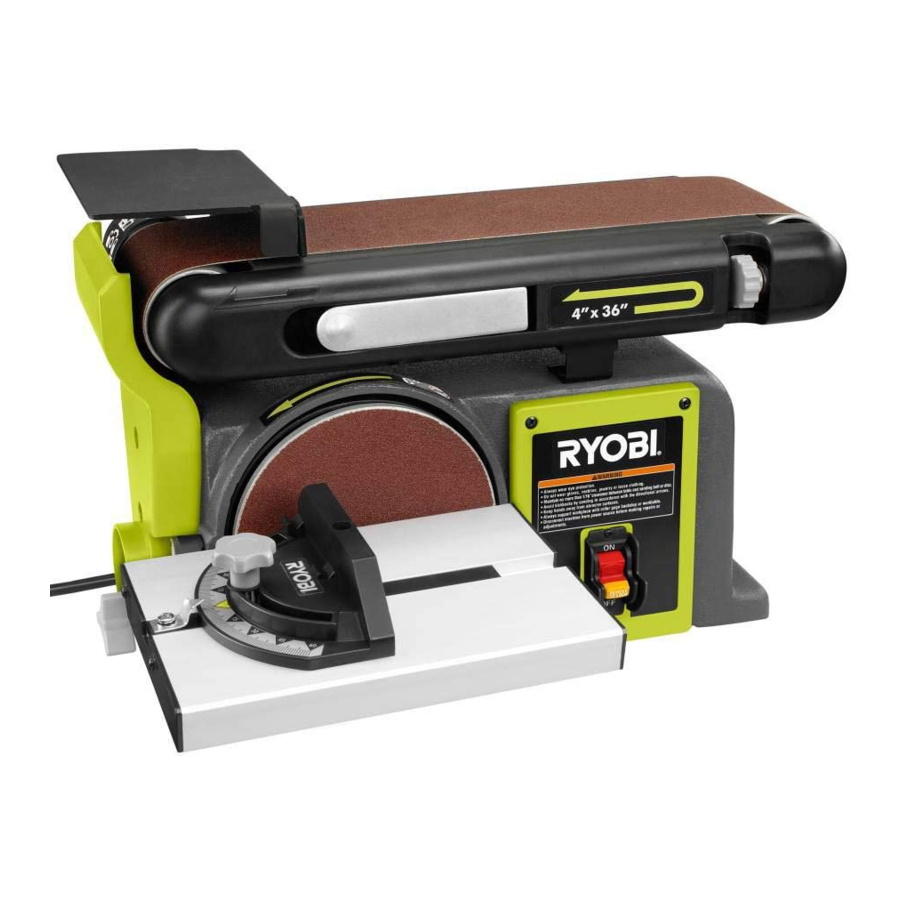

Ryobi BD4601, BD4601G - BELT / DISC SANDER Handleiding

ALGEMENE VEILIGHEIDSREGELS

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat dit product wordt gebruikt.

Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

LEES ALLE INSTRUCTIES

WERKGEBIED

• KEN UW ELEKTRISCH GEREEDSCHAP. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden.
• BESCHERM U TEGEN ELEKTRISCHE SCHOKKEN DOOR LICHAMELIJK CONTACT MET GEAARDE OPPERVLAKKEN TE VOORKOMEN. Bijvoorbeeld: leidingen, radiatoren, fornuizen, koelkasten.
• HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.
• VERWIJDER AFSTELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en moersleutels zijn verwijderd voordat u het gereedschap inschakelt.
• HOUD HET WERKGEBIED SCHOON. Rommelige werkgebieden en werkbanken nodigen uit tot ongelukken. Laat GEEN gereedschap of stukken hout op het gereedschap liggen terwijl het in werking is.
• NIET GEBRUIKEN IN GEVAARLIJKE OMGEVINGEN. Gebruik geen elektrisch gereedschap op vochtige of natte plaatsen en stel het niet bloot aan regen. Zorg voor een goede verlichting van het werkgebied.
• HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle bezoekers moeten een veiligheidsbril dragen en op een veilige afstand van het werkgebied worden gehouden. Laat bezoekers tijdens het gebruik geen contact maken met het gereedschap of het verlengsnoer.
• MAAK DE WERKPLAATS KINDERVEILIG met hangsloten, hoofdschakelaars of door startonderbrekers te verwijderen.
• FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of de hulpstukken niet om een klus te klaren waarvoor het niet is ontworpen.
• GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Gebruik alleen een snoer dat zwaar genoeg is om de stroom te voeren die uw product zal verbruiken. Een te dun snoer veroorzaakt een spanningsval, wat resulteert in vermogensverlies en oververhitting. Een draaddikte (A.W.G.) van minimaal 16 wordt aanbevolen voor een verlengsnoer van 15 meter of minder. Gebruik in geval van twijfel de volgende zwaardere draaddikte. Hoe kleiner het draadnummer, hoe zwaarder het snoer.
• KLEED U CORRECT. Draag geen losse kleding, handschoenen, stropdassen of sieraden. Ze kunnen vast komen te zitten en u in bewegende delen trekken. Draag ook een beschermende haarkap om lang haar in bedwang te houden.
• DRAAG ALTIJD EEN VEILIGHEIDSBRIL MET ZIJKLEPPEN. Alledaagse brillen hebben alleen schokbestendige glazen, het zijn GEEN veiligheidsbrillen.
• ZET HET WERKSTUK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden wanneer dit praktisch is; dit is veiliger dan het gebruik van uw hand en maakt beide handen vrij om het gereedschap te bedienen.
• REIK NIET TE VER. Zorg te allen tijde voor een goede basis en evenwicht.
• ONDERHOUD GEREEDSCHAP MET ZORG. Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
• ONTKOPPEL GEREEDSCHAP. Wanneer het niet in gebruik is, voor onderhoud of bij het vervangen van hulpstukken, messen, beitels, frezen, enz., moet alle gereedschap worden losgekoppeld van de stroombron.
• VERMIJD PER ONGELUK STARTEN. Zorg ervoor dat de schakelaar uit staat wanneer u gereedschap aansluit.
• GEBRUIK AANBEVOLEN ACCESSOIRES. Raadpleeg de bedieningshandleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan leiden tot letsel.
• STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel ontstaan als het gereedschap kantelt.
• CONTROLEER BESCHADIGDE ONDERDELEN. Voordat u het gereedschap verder gebruikt, moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het correct werkt en de beoogde functie vervult. Controleer de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen, de montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum om het risico op persoonlijk letsel te voorkomen.
• GEBRUIK DE JUISTE AANVOERRICHTING. Voer het werkstuk alleen in een mes, frees of schuuras tegen de draairichting van het mes, de frees of de schuuras in.
• LAAT GEREEDSCHAP NOOIT ONBEMAND DRAAIEN. SCHAKEL DE STROOM UIT. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• BESCHERM UW LONGEN. Draag een gezichts- of stofmasker als de snijbewerking stoffig is.
• BESCHERM UW GEHOOR. Draag gehoorbescherming tijdens langdurige perioden van gebruik.
• MISBRUIK HET SNOER NIET. Draag het gereedschap nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• GEBRUIK VERLENGSNOEREN VOOR BUITEN. Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren met een goedgekeurde aardverbinding die bedoeld zijn voor gebruik buitenshuis en als zodanig zijn gemarkeerd.
• HOUD MESSEN SCHOON, SCHERP EN MET VOLDOENDE ZETTING. Scherpe messen minimaliseren afslaan en terugslag.
• NOOIT GEBRUIKEN IN EEN EXPLOSIEVE ATMOSFEER. Normale vonkvorming van de motor kan dampen ontsteken.
• INSPECTEER GEREEDSCHAPSNOEREN PERIODIEK. Laat ze bij beschadiging repareren door een gekwalificeerde servicemonteur in een erkend servicecentrum. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen is de aardgeleider van de apparatuur. Als reparatie of vervanging van het elektrische snoer of de stekker noodzakelijk is, sluit de aardgeleider van de apparatuur niet aan op een spanningvoerende aansluiting. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Let voortdurend op de locatie van het snoer en houd het goed uit de buurt van het roterende mes.
• INSPECTEER VERLENGSNOEREN PERIODIEK en vervang ze bij beschadiging.
• HOUD GEREEDSCHAP DROOG, SCHOON EN VRIJ VAN OLIE EN VET. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of oplosmiddelen om het gereedschap schoon te maken.
• BLIJF ALERT EN OEFEN CONTROLE UIT. Let op wat u doet en gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent. Haast u niet.
• GEBRUIK HET GEREEDSCHAP NIET ALS DE SCHAKELAAR HET NIET IN- EN UITSCHAKELT. Laat defecte schakelaars vervangen door een erkend servicecentrum.
• INSPECTEER HOUT OP SPIJKERS EN VERWIJDER DEZE VOORDAT U DIT GEREEDSCHAP GEBRUIKT. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• START NOOIT EEN GEREEDSCHAP ALS EEN ROTEREND ONDERDEEL IN CONTACT STAAT MET HET WERKSTUK.
• GEBRUIK EEN GEREEDSCHAP NIET ONDER INVLOED VAN DRUGS, ALCOHOL OF MEDICATIE.
• GEBRUIK BIJ ONDERHOUD alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• GEBRUIK ALLEEN AANBEVOLEN ACCESSOIRES die in deze handleiding of aanvullingen worden vermeld. Het gebruik van accessoires die niet worden vermeld, kan leiden tot het risico op persoonlijk letsel. Instructies voor veilig gebruik van accessoires zijn bij de accessoire inbegrepen.
• CONTROLEER ALLE INSTELLINGEN DUBBEL. Zorg ervoor dat de spil of schuurband stevig vastzit en geen contact maakt met de schuurmachine of het werkstuk voordat u de stroomtoevoer aansluit.

SPECIFIEKE VEILIGHEIDSREGELS

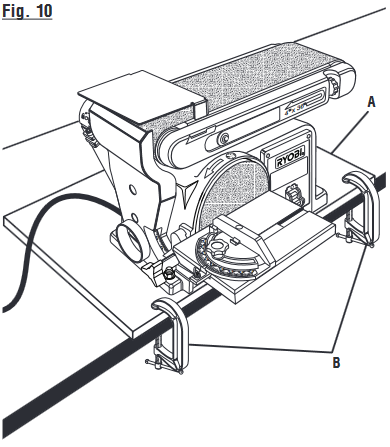

• KLEM OF BOUT uw gereedschap stevig vast op een werkbank of tafel op ongeveer heuphoogte.
• STA NOOIT of houd geen enkel deel van uw lichaam in lijn met het pad van het werkstuk.
• PLAN UW WERK OM HET RISICO OP TERUGSLAG TE VERMINDEREN (wanneer het werkstuk de schuurrol raakt en uit uw handen wordt gerukt).
• ZORG ERVOOR DAT ER GEEN VUIL zit tussen het werkstuk en de steunen.
• PLAN BIJ HET SCHUREN VAN ONREGELMATIG GEVORMDE WERKSTUKKEN uw werksteun zo dat deze niet wegglijdt en uit uw handen wordt getrokken.
• WEES EXTRA VOORZICHTIG MET GROTE, zeer kleine of onhandige werkstukken.
• GEBRUIK DIT GEREEDSCHAP NOOIT om stukken af te werken die te klein zijn om met de hand vast te houden.
• GEBRUIK EXTRA STEUNEN (TAFELS, SCHRAGENS, BLOKKEN, ENZ.) voor alle werkstukken die groot genoeg zijn om te kantelen wanneer ze niet aan het werkoppervlak zijn bevestigd.
• SCHUUR NOOIT meer dan één stuk tegelijk. STAPEL NIET meer dan één werkstuk tegelijk op de schuurmachinetafel.
• VOER HET WERKSTUK ALTIJD VAN LINKS NAAR RECHTS IN tegen de draairichting van de trommelhuls.
• GEBRUIK GEEN TROMMELS, schuurhulzen of banden die visuele tekenen van slijtage vertonen, zoals groeven, scheuren of barsten.
• BLIJF ALTIJD ALERT! Laat niet toe dat vertrouwdheid (opgedaan door veelvuldig gebruik van uw schuurmachine) een onzorgvuldige fout veroorzaakt. ONTHOUD ALTIJD dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.
• ZORG ERVOOR DAT HET WERKGEBIED VOLDOENDE VERLICHTING HEEFT om het werk te zien en dat er geen obstakels zijn die een veilige werking belemmeren VOORDAT u werkzaamheden met uw gereedschap uitvoert.
• SCHAKEL DE SCHUURMACHINE ALTIJD UIT voordat u deze loskoppelt om onbedoeld starten te voorkomen wanneer u deze weer op de stroomtoevoer aansluit. Laat het gereedschap NOOIT onbeheerd achter wanneer het is aangesloten op een stroombron.
• ONDERSTEUN HET WERKSTUK met een verstekgeleider, werkstuksteun of werktafel.
• HOUD 1/16 inch (1,6 mm) speling tussen de werktafel en de schuurband of -schijf.
• VERMIJD TERUGSLAG door te schuren in overeenstemming met de richtingpijlen.
• ALS HET STROOMTOVOERSNOER IS BESCHADIGD, mag het alleen worden vervangen door de fabrikant of door een erkend servicecentrum om risico's te vermijden.
• DIT GEREEDSCHAP moet de volgende markeringen hebben:
  1. Draag een oogbescherming.
  2. Ondersteun het werkstuk met een verstekgeleider, ruggesteun (werkstuksteun) of werktafel.
  3. Houd een maximale speling van 1/16 inch (1,6 mm) aan tussen de werktafel en de schuurband of -schijf.
  4. Voer geen enkele bewerking uit uit de vrije hand.
  5. Vermijd terugslag door te schuren in overeenstemming met de richtingpijlen.
• BEWAAR DEZE INSTRUCTIES. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies mee.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die belangrijk wordt geacht, maar die geen verband houdt met mogelijk letsel (bv. berichten met betrekking tot schade aan eigendommen).

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselrisico aan.
	Handleiding lezen	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een veiligheidsbril of veiligheidsbril met zijbeschermers en, indien nodig, een volledig gelaatsscherm bij het gebruik van dit product.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken in vochtige omgevingen.
	Geen handen symbool	Als u uw handen niet uit de buurt van het mes houdt, kan dit leiden tot ernstig persoonlijk letsel.
V	Volt	Voltage
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
min	Minuten	Tijd
	Wisselstroom	Type stroom
no	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut

ELEKTRISCH

VERLENGSNOEREN

Gebruik alleen 3-draads verlengsnoeren met 3-polige aardingsstekkers en 3-polige contactdozen die de stekker van het gereedschap accepteren. Wanneer u een elektrisch gereedschap op een aanzienlijke afstand van de stroombron gebruikt, gebruik dan een verlengsnoer dat zwaar genoeg is om de stroom te transporteren die het gereedschap zal verbruiken. Een te klein verlengsnoer veroorzaakt een daling van de lijnspanning, wat resulteert in een vermogensverlies en oververhitting van de motor. Gebruik de onderstaande tabel om de minimale draaddikte te bepalen die vereist is in een verlengsnoer. Er mogen alleen ronde snoeren met mantel worden gebruikt die zijn vermeld door Underwriter's Laboratories (UL).

**Ampèrewaarde (op het gegevensplaatje van het gereedschap)

	0-2.0	2.1-3.4	3.5-5.0	5.1-7.0	7.1-12.0	12.1-16.0
Lengte snoer	Draaddikte (A.W.G.)
25'	16	16	16	16	14	14
50'	16	16	16	14	14	12
100'	16	16	14	12	10	—

**Gebruikt op een 12 gauge - 20 ampère circuit.

OPMERKING: AWG = American Wire Gauge

Wanneer u met het gereedschap buiten werkt, gebruik dan een verlengsnoer dat is ontworpen voor buitengebruik. Dit wordt aangegeven door de letters "W-A" of "W" op de mantel van het snoer.
Controleer een verlengsnoer voor gebruik op losse of blootliggende draden en op beschadigde of versleten isolatie.

• Houd het verlengsnoer uit de buurt van het werkgebied. Plaats het snoer zo dat het niet vast komt te zitten aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.
• Controleer verlengsnoeren voor elk gebruik. Vervang beschadigde snoeren onmiddellijk. Gebruik nooit gereedschap met een beschadigd snoer, omdat aanraking van het beschadigde gebied een elektrische schok kan veroorzaken met ernstig letsel tot gevolg.

ELEKTRISCHE AANSLUITING

Dit gereedschap wordt aangedreven door een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding van 120 volt, alleen wisselstroom (normale huisstroom), 60 Hz. Gebruik dit gereedschap niet op gelijkstroom (DC). Een aanzienlijke spanningsval veroorzaakt een vermogensverlies en de motor raakt oververhit. Als het gereedschap niet werkt wanneer het op een stopcontact is aangesloten, controleer dan de voeding.

SNELHEID EN BEDRADING

De bandsnelheid van dit gereedschap is ongeveer 1.900 SFM. Deze snelheid is niet constant en neemt af bij belasting of bij een lagere spanning. Voor spanning is de bedrading in een werkplaats net zo belangrijk als het vermogen van de motor. Een leiding die alleen bedoeld is voor verlichting kan een elektromotor niet goed transporteren. Draad die zwaar genoeg is voor een korte afstand, is te licht voor een grotere afstand. Een leiding die één elektrisch gereedschap kan ondersteunen, is mogelijk niet in staat om twee of drie gereedschappen te ondersteunen.

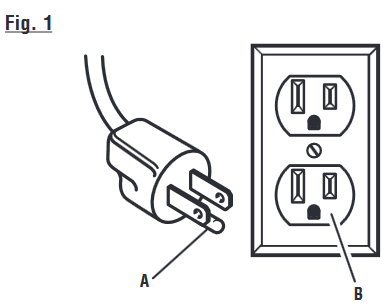

AARDINGSINSTRUCTIES

1. Aardingspen
2. 120V geaard stopcontact

In geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker. De stekker moet in een passend stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Wijzig de meegeleverde stekker niet. Als de stekker niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien. Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker noodzakelijk is, sluit de aardgeleider dan niet aan op een stroomvoerende aansluiting.

Neem contact op met een gekwalificeerde elektricien of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat over de vraag of het gereedschap correct is geaard. Repareer of vervang een beschadigd of versleten snoer onmiddellijk.

Dit gereedschap is bedoeld voor gebruik op een circuit met een stopcontact zoals weergegeven in figuur 1. Het heeft ook een aardingspen zoals weergegeven.

KENMERKEN

PRODUCTSPECIFICATIES

Bandmaat: 4 inch x 36 inch
Bandsnelheid: 1.900 SFM
Bandhelling: 0°- 90°
Schijfmaat: 6 inch
Schijfsnelheid: 3.600 t/min. (RPM)
Tafelmaat: 8-7/8 inch x 6-1/4 inch
Tafelhelling: 0°- 45°
Ingang: 120 V, alleen wisselstroom, 60 Hz, 4,3 ampère
Motor: 1/2 PK

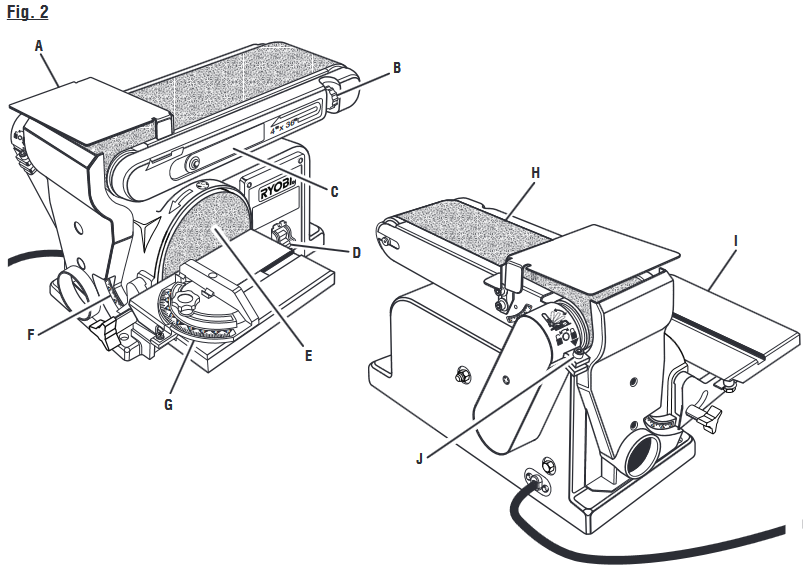

KEN UW BAND-/SCHIJFSCHUIER

1. Werkondersteuning
2. Volgknop
3. Bandspanningshendel
4. Schakelaar en schakelsleutel
5. Schuurschijf
6. Verstekschaal
7. Verstekgeleider
8. Schuurband
9. Werktafel
10. Positioneringsbout

Het veilige gebruik van dit product vereist een goed begrip van de informatie op het gereedschap en in deze handleiding, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vóór gebruik van dit product vertrouwd met alle bedieningsfuncties en veiligheidsregels.

BANDSPANNINGSHENDEL

De bandspanningshendel ontspant de bandspanning voor eenvoudige bandvervanging.

VERSTEKSCHAAL

De werktafel is uitgerust met een verstekschaal die de graden aangeeft waarmee de werktafel tot 45° kan worden gekanteld.

VERSTEKGELEIDER

De verstekgeleider lijnt het hout uit voor vaste stops bij 90° en 45°.

POSITIONERINGSBOUT

Draai de positioneringsbout los om de posities van de schuurband te wijzigen van horizontaal naar verticaal.

SCHUURBAND

De schuurband kan van horizontaal naar verticaal worden versteld, waardoor verschillende posities ontstaan voor het schuren van werkstukken van verschillende vormen en afmetingen.

SCHUURSCHIJF

Aan de zijkant van de band-/schuurschijf bevindt zich een ronde schuurschijf.

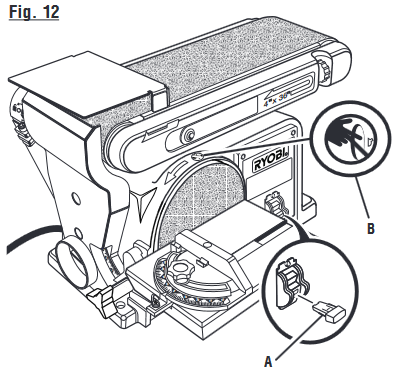

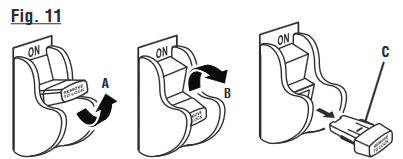

SCHAKELAAR EN SCHAKELSLEUTEL

Uw band-/schijfschuurmachine heeft een gemakkelijk toegankelijke aan/uit-schakelaar.

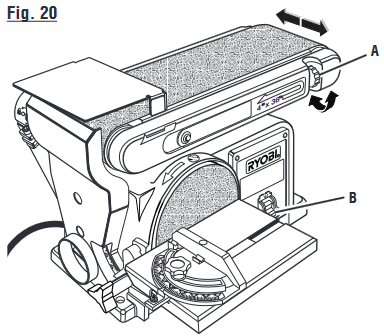

VOLGKNOP

Een volgknop helpt bij het centreren van de schuurband.

WERKONDERSTEUNING (AANSLAG)

Ondersteunt het werkstuk op de schuurband.

WERKTAFEL

Uitgerust met een stevige werktafel die een stabiel oppervlak biedt bij gebruik van de schijfschuur- of de bandschuurfunctie.

MONTAGE

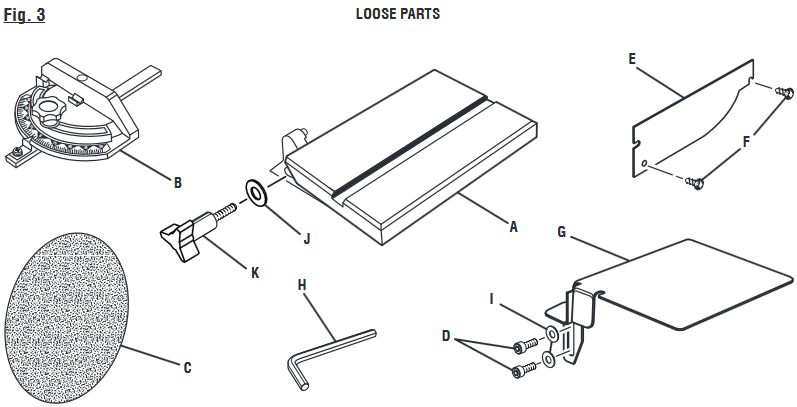

LIJST VAN LOSSE ONDERDELEN

De volgende items zijn inbegrepen bij de zaag:

Sleutel nr.	Omschrijving	Aantal
A	Werktafel	1
B	Verstekmeter	1
C	Schuurschijf	1
D	Schroeven met inbuskop	2
E	Schijf beschermkap	1
F	Phillips schroef	2
G	Werkstuksteun	1
H	Inbussleutel	1
I	Sluitringen	2
J	Sluitring	1
K	Tafelvergrendelingsknop	1
	Gebruiksaanwijzing (niet afgebeeld)	1

UITPAKKEN

Dit product vereist montage.

• Til de schuurmachine voorzichtig uit de doos en plaats deze op een vlakke ondergrond.

Gebruik dit product niet als er onderdelen van de lijst met losse onderdelen al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant op het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuk of schade is ontstaan.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• De schuurmachine is in de fabriek ingesteld voor nauwkeurig schuren. Controleer na montage de nauwkeurigheid. Als de verzending de instellingen heeft beïnvloed, breng het dan naar een erkend servicecentrum.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

• Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.
• Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit gereedschap. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.
• Sluit de stroomtoevoer pas aan als de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

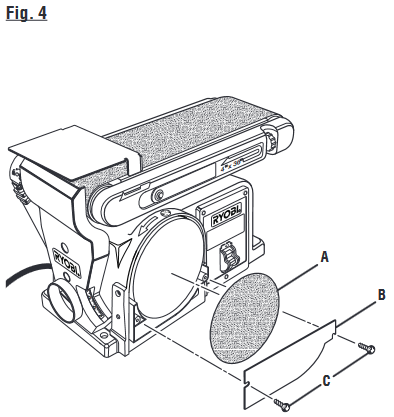

SCHUURSCHIJF EN SCHIJFBESCHERMKAP INSTALLEREN

1. Schuurschijf
2. Schijf beschermkap
3. Phillips schroeven

• Verwijder de achterkant van de schuurschijf.
• Lijn de omtrek van de schuurschijf uit met de plaat en druk stevig in de juiste positie.
• Plaats de schijfbeschermkap tegen het onderste derde deel van de schijf en lijn de gaten uit.
• Draai de schijfbeschermkap stevig vast met de twee kruiskopschroeven.

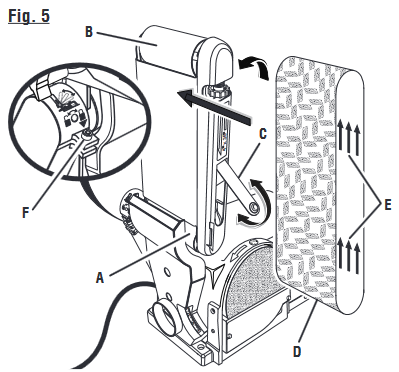

SCHUURBAND INSTALLEREN/VERVANGEN

1. Aandrijfrol
2. Spanrol
3. Bandspanningshendel
4. Schuurband
5. Richtingspijl

Op de gladde kant van de schuurband bevindt zich een richtingspijl. De schuurband moet in de richting van de pijl lopen.

• Gebruik de meegeleverde inbussleutel om de positioneringsbout los te draaien door de bout tegen de klok in te draaien.
• Verplaats de schuurband in een verticale positie.
• Vergrendel de schuurband door de positioneringsbout opnieuw vast te draaien.
• Trek de bandspanningshendel naar u toe om de bandspanning los te maken.
• Plaats de schuurband over de aandrijfrol en de spanrol met de richtingspijlen tegen de klok in. Zorg ervoor dat de schuurband op beide trommels is gecentreerd.
• Duw de bandspanningshendel terug op zijn plaats om de bandspanning aan te brengen.

OPMERKING: De bandspanningshendel is veerbelast; wees uiterst voorzichtig bij het terugduwen van de spanningshendel om persoonlijk letsel te voorkomen.

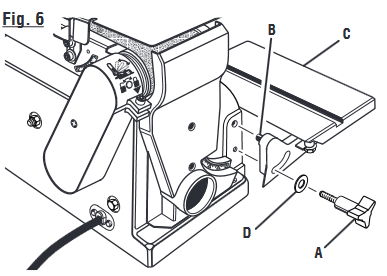

DE WERKTAFEL MONTEREN VOOR GEBRUIK MET DE SCHIJFSCHURMACHINE

1. Tafelvergrendelingsknop
2. Indexpen
3. Werktafel
4. Sluitring

• Steek de werktafelindexpen in het gat in de behuizing van het gereedschap.
• Plaats een sluitring over de tafelvergrendelingsknop en draai de tafelvergrendelingsknop vervolgens stevig vast.

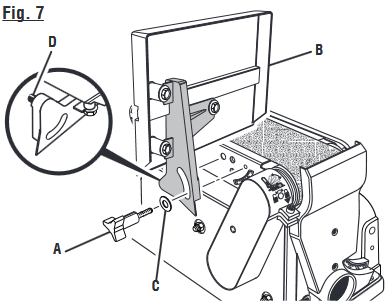

DE WERKTAFEL MONTEREN VOOR GEBRUIK MET DE BANDS CHUURMACHINE

1. Tafelvergrendelingsknop
2. Werktafel
3. Sluitring
4. Indexpen

• Steek de werktafelindexpen in het gat in de schuurbandarm.
• Plaats een sluitring over de tafelvergrendelingsknop en draai de tafelvergrendelingsknop vervolgens stevig vast.

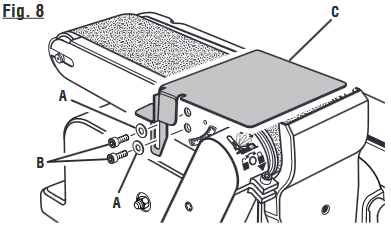

WERKSTUKSTEUN MONTEREN

1. Sluitringen
2. Schroeven met inbuskop
3. Werkstuksteun

• Plaats de werkstuksteun over de gaten in de zijkant van de schuurbandarm.
• Maak de werkstuksteun met een inbussleutel vast met sluitringen en schroeven met inbuskop.

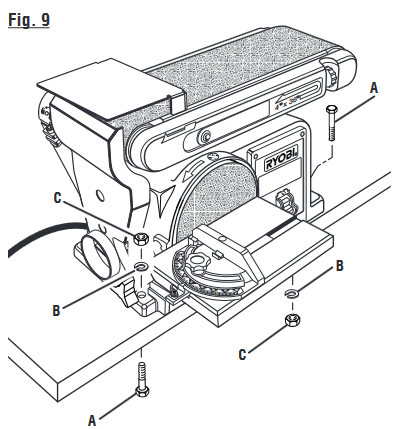

BAND-/SCHIJFSCHURMACHINE OP DE WERKTAFEL MONTEREN

1. Bout
2. Borgring
3. Zeskantmoer

Als de band-/schijfschuurmachine op een permanente locatie moet worden gebruikt, wordt aanbevolen deze aan een werkbank of ander stabiel oppervlak te bevestigen. Bij het monteren van de band-/schijfschuurmachine op een werkbank moeten er gaten worden geboord door het steunoppervlak van de werkbank.

• Markeer gaten op de werkbank waar de band-/schijfschuurmachine moet worden gemonteerd met behulp van gaten in de basis als sjabloon voor het gatenpatroon.
• Boor gaten door de werkbank.
• Plaats de band-/schijfschuurmachine op de werkbank en lijn de gaten in de basis uit met de gaten die in de werkbank zijn geboord.
• Steek bouten (niet meegeleverd) erin en draai ze stevig vast met borgringen en zeskantmoeren (niet meegeleverd).

BAND-/SCHIJFSCHURMACHINE OP DE WERKTAFEL KLEMZETTEN

1. Montageplaat
2. Lijmklemmen

Als de band-/schijfschuurmachine als draagbaar gereedschap moet worden gebruikt, wordt aanbevolen deze permanent te bevestigen aan een montageplaat die gemakkelijk op een werkbank of ander stabiel oppervlak kan worden geklemd. De montageplaat moet groot genoeg zijn om kantelen te voorkomen terwijl de band-/schijfschuurmachine in gebruik is. Elke goede kwaliteit multiplex of spaanplaat met een dikte van 3/4 inch wordt aanbevolen.

• Markeer gaten op de plaat waar de band-/schijfschuurmachine moet worden gemonteerd met behulp van gaten in de basis als sjabloon voor het gatenpatroon.
• Volg de laatste drie stappen in de sectie Band-/schijfschuurmachine op de werktafel monteren.

Als er houtdraadbouten worden gebruikt, zorg er dan voor dat ze lang genoeg zijn om door de gaten in de basis van de band-/schijfschuurmachine en het materiaal waarop de band-/schijfschuurmachine wordt gemonteerd te gaan. Als er machinebouten worden gebruikt, zorg er dan voor dat de bouten lang genoeg zijn om door de gaten in de band-/schijfschuurmachine, het materiaal waarop wordt gemonteerd en de borgringen en zeskantmoeren te gaan.

WERKING

• Sta niet toe dat bekendheid met gereedschap u onachtzaam maakt. Onthoud dat een onachtzame fractie van een seconde voldoende is om ernstig letsel toe te brengen.
• Draag altijd oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.
• Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

TOEPASSINGEN

Dit product is uitsluitend ontworpen voor de onderstaande doeleinden:

• Schuren en afwerken van plastic, hout en houtcomposietmaterialen
• Afkantschuren
• Horizontaal en verticaal schuren
• Schuren van gebogen stukken

• Het aanbrengen van het werkstuk aan de rechterkant van de schuurschijf kan ervoor zorgen dat het werkstuk terugschiet en/of dat u de controle verliest. Het niet opvolgen van deze waarschuwing kan ernstig persoonlijk letsel veroorzaken.
• Reik niet over de schuurschijf om de band-/schuurschuurmachine AAN (AAN) of UIT (UIT) te zetten. Contact met de schuurschijf kan ernstig persoonlijk letsel veroorzaken.

AAN/UIT-SCHAKELAAR

1. Inschakelen
2. Uitschakelen
3. Schakelsleutel verwijderd

De band-/schuurschuurmachine is uitgerust met een aan/uit-schakelaar die een ingebouwde vergrendeling heeft. Deze functie is bedoeld om ongeoorloofd en mogelijk gevaarlijk gebruik door kinderen en anderen te voorkomen.

OM DE BAND-/SCHUURSCHUURMACHINE AAN TE ZETTEN:

• Met de schakelsleutel in de schakelaar, tilt u de schakelknop omhoog om AAN (AAN) te zetten.

OM DE BAND-/SCHUURSCHUURMACHINE UIT TE ZETTEN:

• Druk de schakelknop naar beneden om UIT (UIT) te zetten.

• Verwijder ALTIJD de schakelsleutel wanneer het gereedschap niet in gebruik is en bewaar deze op een veilige plaats. Schakel in geval van een stroomstoring de schakelaar UIT (UIT) en verwijder de sleutel. Deze actie voorkomt dat het gereedschap per ongeluk start wanneer de stroom terugkeert.
• Zorg er ALTIJD voor dat uw werkstuk geen contact maakt met de band voordat u de schakelaar bedient om het gereedschap te starten. Het niet opvolgen van deze waarschuwing kan ertoe leiden dat het werkstuk terugschiet naar de bediener en ernstig persoonlijk letsel veroorzaakt.
• Om het risico op onbedoeld starten te verminderen, moet u ALTIJD controleren of de schakelaar in de UIT (UIT) -stand staat voordat u het gereedschap op de stroombron aansluit.

DE SCHAKELAAR VERGRENDELEN

1. Schakelsleutel
2. "Geen handen"-label

• Plaats de schakelaar in de UIT (UIT) -stand.
• Wacht tot de band-/schuurschuurmachine volledig tot stilstand is gekomen.
• Verwijder de schakelsleutel uit de schakelaar. Bewaar de sleutel op een veilige plaats.

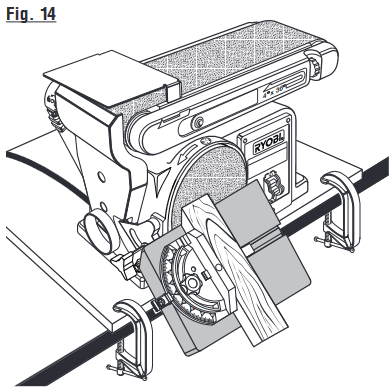

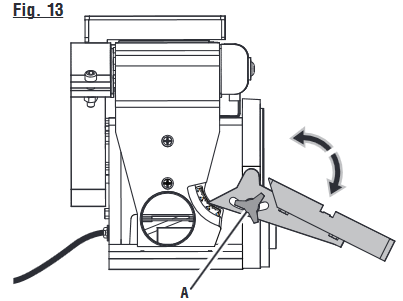

AFKANTSCHUREN

1. Tafelvergrendelknop

De werktafel kan worden gekanteld van 0° tot 45° voor afkantschuren. Voor hoeken van 30º en hoger plaatst u de schuurmachine aan de rand van de werkbank en monteert u de schuurmachine op zijn plaats zoals weergegeven in figuren 9 en 10.

Om de werktafel te kantelen:

• Draai de tafelvergrendelknop los door deze tegen de klok in te draaien.
• Stel de werktafel in op de gewenste hoek.
• Draai de tafelvergrendelknop vast door deze met de klok mee te draaien.

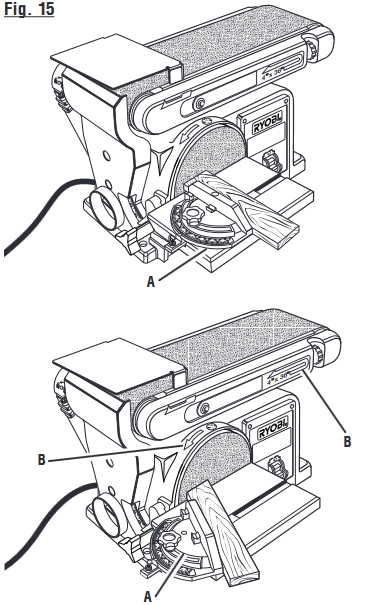

KLEINE EINDOPPERVLAKKEN SCHUREN MET BEHULP VAN DE VERSTEKGELEIDER

1. Verstekgeleider
2. Richtingpijlen

Er wordt een verstekgeleider meegeleverd met het gereedschap voor meer nauwkeurigheid. Het gebruik van een verstekgeleider wordt aanbevolen voor het schuren van kleine eindoppervlakken op de schuurschijf.

OPMERKING: Beweeg het werkstuk altijd van de linkerkant naar het midden over de schuurschijf.

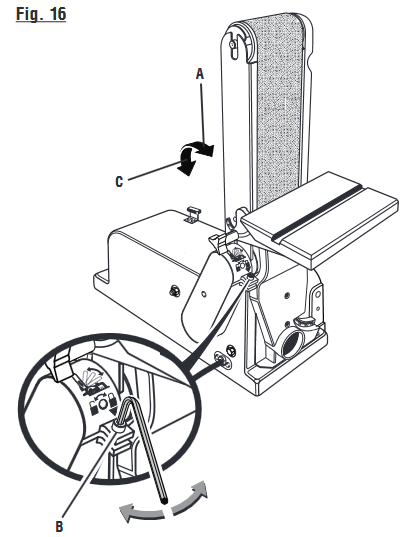

HORIZONTAAL EN VERTICAAL SCHUREN

1. Verticale positie
2. Positioneringsbout
3. Horizontale positie

De band-/schuurschuurmachine kan zowel verticaal als horizontaal schuren. Afhankelijk van het werkstuk gebruikt u de werksteun voor horizontale schuurwerkzaamheden en gebruikt u de werktafel voor verticale schuurwerkzaamheden.

• Draai met de meegeleverde inbussleutel de positioneringsbout los door de bout tegen de klok in te draaien.
• Verplaats de schuurband naar een verticale positie.
• Vergrendel de schuurband door de positioneringsbout weer vast te draaien.

OPMERKING: Schuur lange werkstukken met de schuurband in de verticale positie door het werk gelijkmatig over de schuurband te bewegen.

Gebruik ALTIJD de werksteun voor horizontaal schuren en de werktafel voor verticaal schuren. Het gebruik van de schuurmachine zonder ook de werksteun of werktafel te gebruiken, kan de bediener blootstellen aan knelpunten en kan ernstig persoonlijk letsel veroorzaken.

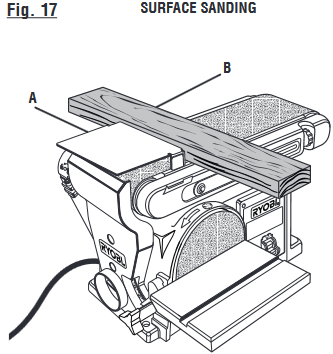

OPPERVLAKTESCHUREN OP DE SCHUURBAND

1. Werksteun
2. Werkstuk

• Houd het werkstuk stevig vast en houd de vingers uit de buurt van de schuurband.
• Houd het uiteinde stevig tegen de werksteun gedrukt en beweeg het werk gelijkmatig over de schuurband.

OPMERKING: Wees extra voorzichtig bij het schuren van zeer dunne stukken. Beweeg bij het schuren van extra lange stukken het werkstuk over de band terwijl u slechts voldoende druk uitoefent om de schuurband het materiaal te laten verwijderen.

GEBOGEN STUKKEN SCHUREN

1. Werkstuk
2. Spanrol
3. Bandrichting naar werksteun

1. Werkstuk

Probeer nooit de eindstukken van een werkstuk op de spanrol te schuren. Het aanbrengen van het uiteinde van het werkstuk op de spanrol kan ervoor zorgen dat het werkstuk omhoog vliegt. Het niet opvolgen van deze waarschuwing kan ernstig persoonlijk letsel veroorzaken.

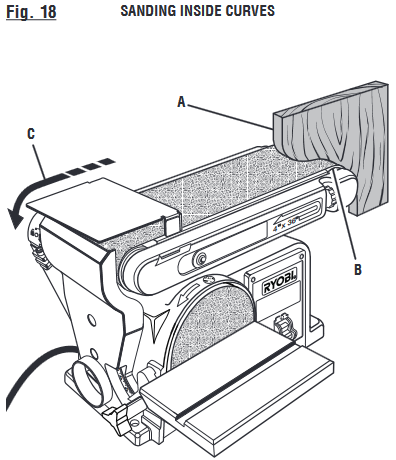

Binnenbochten schuren op de schuurband:
Schuur binnenbochten altijd op de spanrol.

• Houd het werkstuk stevig vast en houd de vingers uit de buurt van de schuurband.
• Houd de curve stevig tegen de spanrol gedrukt en beweeg het werk gelijkmatig over de schuurband.
  OPMERKING: Wees extra voorzichtig bij het schuren van zeer dunne stukken en oefen slechts voldoende druk uit om de schuurband het materiaal te laten verwijderen.

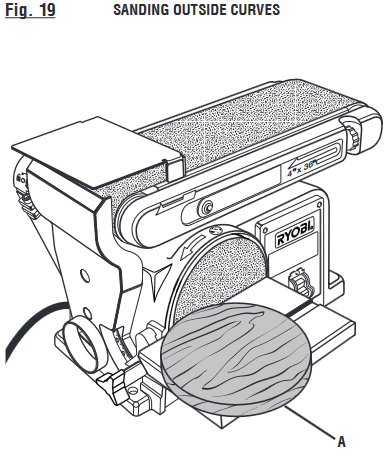

Buitenbochten schuren op de schuurschijf:
Schuur buitenbochten altijd met behulp van de schuurschijf en beweeg het werkstuk van de linkerkant van het midden.

• Houd het werkstuk stevig vast en houd de vingers uit de buurt van de schuurschijf.
• Houd de curve stevig tegen de schuurschijf gedrukt en beweeg het werk gelijkmatig aan de linkerkant van de schuurschijf.

OPMERKING: Beweeg het werkstuk altijd van de linkerkant naar het midden over de schuurschijf.

AANPASSINGEN

Voordat u een aanpassing uitvoert, moet u ervoor zorgen dat de stekker van het gereedschap uit het stopcontact is gehaald en dat de schakelaar in de UIT (UIT) ( O ) -stand staat. Het niet opvolgen van deze waarschuwing kan ernstig persoonlijk letsel veroorzaken.

DE BANDUITLIJNING AANPASSEN

1. Afstelknop
2. Schakelaar

• Steek de stekker van de band-/schuurschuurmachine in het stopcontact.

Om de banduitlijning te controleren:

• Zet de schakelaar AAN (ON) en zet hem vervolgens onmiddellijk weer UIT (OFF). Als de band de neiging heeft om van de spanrol of aandrijfrol af te glijden, is de band niet goed uitgelijnd.

Om de banduitlijning aan te passen:

• Als de schuurband naar de schijf beweegt, draai dan de afstelknop 1/4 slag omhoog.
• Als de schuurband van de schijf af beweegt, draai dan de afstelknop 1/4 slag omlaag.
• Zet de schakelaar AAN (ON) en vervolgens onmiddellijk weer UIT (OFF) en let op de beweging van de band. Stel de afstelknop indien nodig opnieuw af.

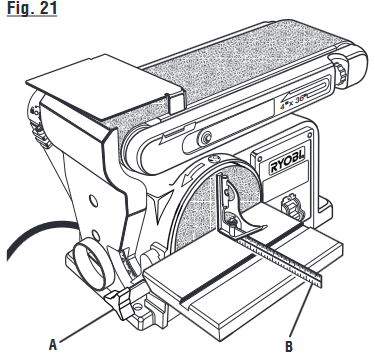

DE WERKTAFEL RECHTHOEKIG MAKEN TEN OPZICHTE VAN DE SCHUURSCHIJF

1. Tafelvergrendelknop
2. Combi-winkelhaak

• Haal de stekker van de band-/schuurschuurmachine uit het stopcontact.
• Controleer met behulp van een combi-winkelhaak de hoek van de werktafel met de schuurband.
• Als de werktafel geen 90° is met de schijf, draai dan de tafelvergrendelknop los en kantel de tafel.
• Pas de werktafel haaks op de schuurschijf aan en draai de tafelvergrendelknop weer vast.

ONDERHOUD

• Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• Draag altijd oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1 tijdens het gebruik van het product. Als het gebruik stoffig is, draag dan ook een stofmasker.
• Voordat u onderhoud uitvoert, moet u ervoor zorgen dat de stekker van het gereedschap uit het stopcontact is gehaald en dat de schakelaar in de uit-stand (O) staat. Het niet opvolgen van deze waarschuwing kan ernstig persoonlijk letsel veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

SMERING

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere smering nodig.

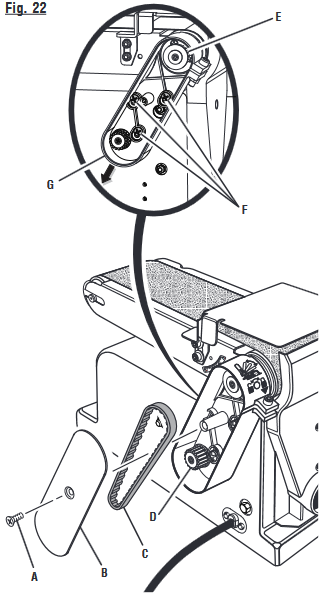

AANDRIJFRIEM VERVANGEN

1. Kruiskopschroef
2. Riemafdekking
3. Aandrijfriem
4. Motorpoelie
5. Aandrijfpoelie
6. Spanschroef
7. Poeliehuis

• Haal de stekker van de band-/schuurschuurmachine uit het stopcontact.
• Verwijder met een kruiskopschroevendraaier de schroef in het midden van de riemafdekking.
• Verwijder de afdekking.
• Draai de drie spanschroeven in het poeliehuis los en duw vervolgens het huis omlaag om de riemspanning te verminderen.
• Verwijder de oude aandrijfriem.
• Plaats de nieuwe aandrijfriem eerst op de aandrijfpoelie en vervolgens op de motorpoelie.
• Test de riemspanning door met uw vingers in de riem te knijpen.
• Duw het poeliehuis omhoog om de riemspanning te verhogen totdat er ongeveer 1/4 inch speling is.
• Draai de spanschroeven stevig vast.
• Plaats met een kruiskopschroevendraaier de poelieafdekking en de schroef terug. Stevig vastdraaien.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi BD4601, BD4601G - BELT / DISC SANDER Handleiding

Beschikbare talen
