HILTI Nuron SF 10W22 - Accuboormachine Handleiding

Informatie over de bedieningsinstructies

Over deze bedieningsinstructies

• Lees deze bedieningsinstructies voordat het product voor de eerste keer wordt gebruikt of bediend. Dit is een voorwaarde voor een veilige en probleemloze omgang met en gebruik van het product.
• Neem de veiligheidsinstructies en waarschuwingen in deze bedieningsinstructies en op het product in acht.
• Bewaar de bedieningsinstructies altijd bij het product en zorg ervoor dat het product uitsluitend vergezeld gaat van deze bedieningsinstructies wanneer het product aan andere personen wordt gegeven.

Verklaring van symbolen

Waarschuwingen

Waarschuwingen attenderen personen op gevaren die zich voordoen bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

DANGER (GEVAAR)!

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

WARNING (WAARSCHUWING)!

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

CAUTION (VOORZICHTIG)!

• Vestigt de aandacht op een mogelijk gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de bedieningsinstructies

De volgende symbolen worden in deze bedieningsinstructies gebruikt:

	Instructies voor gebruik en andere nuttige informatie
	Hilti Li-ion batterij
	Hilti oplader

Symbolen in illustraties

De volgende symbolen worden in illustraties gebruikt:

	Deze nummers verwijzen naar de illustraties aan het begin van deze bedieningsinstructies.
	Item referentienummers worden gebruikt in de overzichtsillustratie en verwijzen naar de nummers die worden gebruikt in de legenda in het gedeelte productoverzicht.
	Dit symbool is bedoeld om uw speciale aandacht te vestigen op bepaalde punten voor het hanteren van het product.

Productafhankelijke symbolen

Symbolen die worden gebruikt in relatie tot het product.

n0	Nominaal toerental zonder belasting
/min	Omwentelingen per minuut
	Het product ondersteunt near-field communication (NFC) technologie die compatibel is met iOS- en Android-platforms.
	Li-ion batterij
	Gebruik de batterij nooit als een slagwerktuig.
	Laat de batterij niet vallen. Gebruik nooit een batterij die een stoot heeft gehad of op een andere manier is beschadigd.
	Gelijkstroom (DC)
	Diameter
	Hilti Li-ion batterij type serie gebruikt. Neem de informatie in acht die wordt gegeven in het gedeelte Beoogd gebruik.

Productinformatie

Hilti producten zijn ontworpen voor professionele gebruikers en alleen getraind, geautoriseerd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek op de hoogte zijn van de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren indien ze verkeerd worden gebruikt door ongetraind personeel of indien ze niet worden gebruikt in overeenstemming met het beoogde gebruik.
De typeaanduiding en het serienummer staan op het typeplaatje.

• Noteer het serienummer in de onderstaande tabel. U moet de productgegevens vermelden wanneer u contact opneemt met Hilti Service of uw lokale Hilti organisatie om te informeren naar het product.

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

Veiligheid van de werkomgeving

• Houd de werkomgeving schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien losneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de lader die is gespecificeerd door de fabrikant. Een lader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
•
  Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
•
  Onder slechte omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Productveiligheidswaarschuwingen

Veiligheidsinstructies voor alle handelingen

• Gebruik de extra handgreep(en). Verlies van controle kan persoonlijk letsel veroorzaken.
• Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik goed vast te zetten, kan verlies van controle optreden, wat kan leiden tot persoonlijk letsel.
• Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een handeling uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Het snijaccessoire of de bevestigingsmiddelen die in contact komen met een "stroomvoerende" (onder spanning staande) draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Gebruik nooit een hogere snelheid dan de maximale snelheid die is aangegeven op de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de boorpunt in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinstructies

• Gebruik het product en de accessoires alleen als ze in perfecte staat verkeren.
• Knip of wijzig het product of de accessoires nooit op enigerlei wijze.
• Controleer voor aanvang van de werkzaamheden het werkgebied op verborgen elektrische kabels of gas- en waterleidingen. Externe metalen delen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektrische kabel of een gas- of waterleiding beschadigt.
•
  Houd de ventilatieopeningen te allen tijde vrij. Risico op brandwonden door verstopte ventilatieopeningen!
• Vermijd het aanraken van draaiende delen - risico op letsel!
• Draag oogbescherming, een harde hoed en gehoorbescherming tijdens het gebruik van het product.
• Het bewerken van het materiaal kan ervoor zorgen dat het splintert. Draag oogbescherming. Rondvliegende fragmenten vormen een risico op letsel aan het lichaam en de ogen.
•
  Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap. Het aanraken van het accessoiregereedschap kan leiden tot snijwonden en brandwonden.
• Risico op letsel door vallend gereedschap en/of accessoires. Controleer voor aanvang van de werkzaamheden of de batterij en de geïnstalleerde accessoires goed vastzitten.
• Controleer of de extra handgreep correct is gemonteerd en goed is vastgedraaid. Houd het product altijd met beide handen vast aan de daarvoor bestemde handgrepen. Het product kan zijwaarts wegdraaien bij gebruik voor boren of schroeven.
• Het product is niet bedoeld voor gebruik door verzwakte personen die geen speciale training hebben gehad. Houd het product buiten het bereik van kinderen.
• Kijk niet rechtstreeks in de lichtbron (LED) van het product en richt de straal niet op de gezichten van andere personen. Risico op verblinding of oogbeschadiging.
• Stof dat wordt geproduceerd door slijpen, schuren, snijden en boren kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: lood of verf op loodbasis; baksteen, beton en andere metselwerkproducten, natuursteen en andere producten die silicaten bevatten; bepaalde soorten hout, zoals eiken, beuken en chemisch behandeld hout; asbest of materialen die asbest bevatten. Bepaal de blootstelling van de bediener en omstanders aan de hand van de gevarenclassificatie van de te bewerken materialen. Voer de nodige maatregelen uit om de blootstelling tot een veilig niveau te beperken, bijvoorbeeld door het gebruik van een stofafzuigsysteem of door het dragen van geschikte adembescherming. De algemene maatregelen voor het verminderen van blootstelling zijn:
  • werken in een goed geventileerde ruimte,
  • het vermijden van langdurig contact met stof,
  • het afvoeren van stof van het gezicht en lichaam,
  • het dragen van beschermende kleding en het wassen van blootgestelde delen van de huid met water en zeep.
• Neem regelmatig pauzes en doe fysieke oefeningen om de bloedsomloop in uw vingers te verbeteren. Hoge trillingen tijdens lange perioden van werk kunnen leiden tot aandoeningen van de bloedvaten en het zenuwstelsel in de vingers, handen en polsen.
• Schakel het product pas in nadat u het in de werkstand hebt gebracht.
• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.

Zorgvuldig omgaan met en gebruik van batterijen

•
  Neem de volgende veiligheidsinstructies in acht voor een veilig gebruik van en omgang met Li-ion batterijen. Het niet naleven kan leiden tot huidirritatie, ernstige corrosieve letsels, chemische brandwonden, brand en/of explosie.
• Gebruik alleen batterijen die in perfecte staat verkeren.
• Behandel batterijen met zorg om schade te voorkomen en lekkage van vloeistoffen te voorkomen die extreem schadelijk zijn voor de gezondheid!
• Wijzig of knoei in geen geval met batterijen!
• Demonteer, plet of verbrand batterijen niet en stel ze niet bloot aan temperaturen boven 80 °C (176 °F).
• Gebruik of laad nooit een batterij op die is blootgesteld aan een schok of op een andere manier is beschadigd. Controleer uw batterijen regelmatig op tekenen van schade.
• Gebruik nooit gerecyclede of gerepareerde batterijen.
• Gebruik de batterij of een op batterijen werkend elektrisch gereedschap nooit als slagwerktuig.
• Stel batterijen nooit bloot aan direct zonlicht, hoge temperaturen, vonken of open vuur. Dit kan leiden tot explosies.
• Raak de batterijpolen niet aan met uw vingers, gereedschap, sieraden of andere elektrisch geleidende objecten. Dit kan de batterij beschadigen en ook materiële schade en persoonlijk letsel veroorzaken.
•
  Houd batterijen uit de buurt van regen, vocht en vloeistoffen. Binnendringend vocht kan kortsluiting, elektrische schokken, brandwonden, brand en explosies veroorzaken.
• Gebruik alleen laders en elektrisch gereedschap die zijn goedgekeurd voor het specifieke batterijtype. Lees en volg de relevante bedieningsinstructies.
• Gebruik of bewaar de batterij niet in explosieve omgevingen.
• Als de batterij te heet is om aan te raken, kan deze defect zijn. Plaats de batterij op een plaats waar deze duidelijk zichtbaar is en waar geen risico op brand is, op een voldoende afstand van brandbare materialen. Laat de batterij afkoelen. Als de batterij na een uur nog steeds te heet is om aan te raken, is de batterij defect. Raadpleeg de Hilti Service of lees het document "Instructies over veiligheid en gebruik voor Hilti Li-ion batterijen".

Neem de speciale richtlijnen in acht die van toepassing zijn op het transport, de opslag en het gebruik van lithium-ion batterijen.
Lees de instructies over de veiligheid en het gebruik van Hilti Li-ion batterijen.

Beschrijving

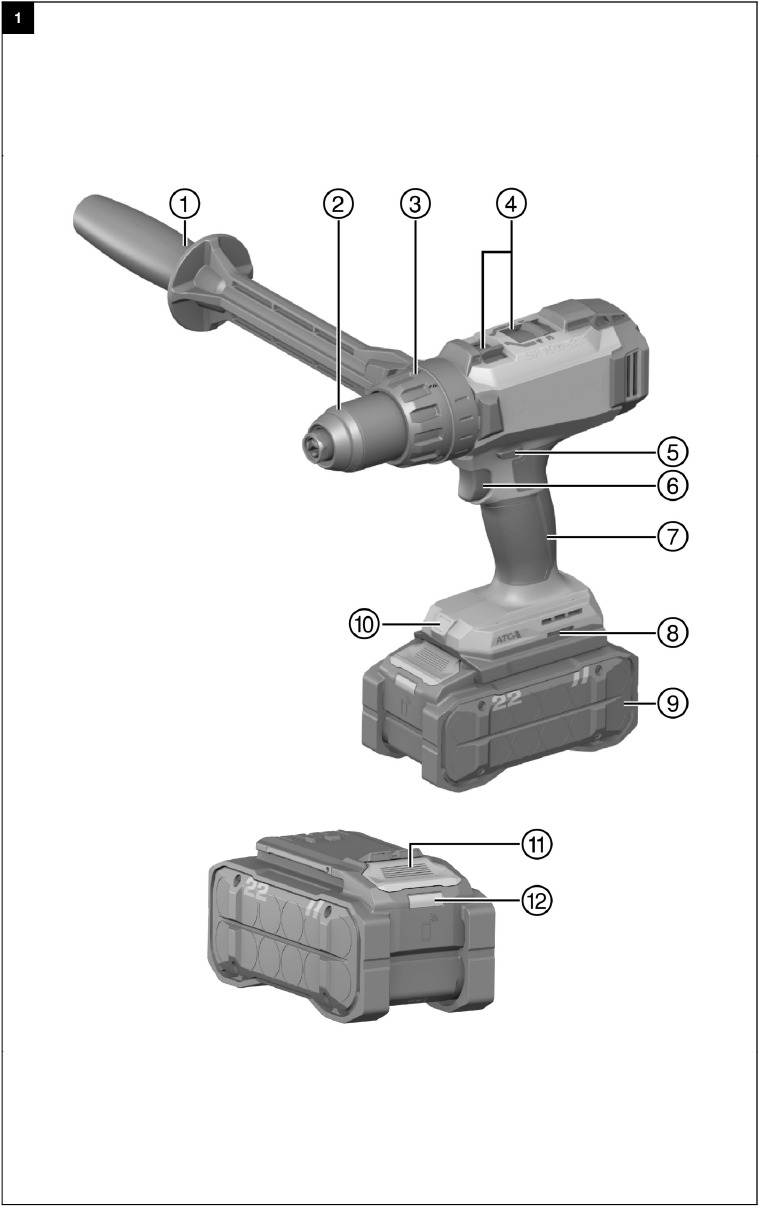

Productoverzicht

Zie

1. Extra handgreep
2. Snelspanboorhouder
3. Selectiering voor koppel en boormodus
4. Schakelaar voor versnellingsselectie
5. Vooruit/achteruit schakelaar met inschakelblokkering
6. Bedieningsschakelaar (met elektronische snelheidsregeling)
7. Handgreep
8. Installatieopening voor accessoires
9. Accu
10. Werkverlichting (LED)
11. Accu-ontgrendelingsknop
12. Accustatusindicator

Beoogd gebruik

Het beschreven product is een draadloze handboormachine/-schroevendraaier. Het is ontworpen voor het indraaien en verwijderen van schroeven en voor het boren in staal, hout en kunststof.

• Gebruik voor dit product uitsluitend Hilti Nuron lithium-ionaccu's van de B 22-serie. Voor optimale prestaties adviseert Hilti de accu's die in de tabel aan het einde van deze bedieningsinstructies voor dit product worden vermeld.
• Gebruik voor deze accu's uitsluitend Hilti-opladers van de typeserie die in de tabel aan het einde van deze bedieningsinstructies wordt vermeld.

Meegeleverde artikelen

Boormachine / schroevendraaier, extra handgreep, bedieningsinstructies
Andere systeemproducten die zijn goedgekeurd voor gebruik met dit product, zijn te vinden in uw lokale Hilti Store of op:
www.hilti.group

Statusindicatoren van de Li-ionaccu

Hilti Nuron Li-ionaccu's kunnen de laadstatus, foutmeldingen en de gezondheidstoestand van de accu aangeven.

Indicatoren voor laadstatus en foutmeldingen

Gevaar voor letsel door een vallende accu!

• Als de ontgrendelingsknop wordt ingedrukt met een accu in het product, controleer dan vervolgens of de accu correct is teruggeplaatst en vastzit.

Druk kort op de ontgrendelingsknop van de accu om de statusindicatie te krijgen die op dat moment van toepassing is.
De laadstatus en, indien van toepassing, fouten worden constant aangegeven zolang het aangesloten product is ingeschakeld.

Indicatoren die de gezondheidstoestand van de accu aangeven

Om de gezondheidstoestand van de accu te controleren, drukt u op de ontgrendelingsknop en houdt u deze langer dan drie seconden ingedrukt. Het systeem detecteert geen mogelijke storing van de accu als gevolg van verkeerd gebruik, bijvoorbeeld als de accu is gevallen of doorboord, schade door externe hitte, enz.

Technische gegevens

Productinformatie

Accu

Voorbereidingen op de werkplek

Gevaar voor letsel door onbedoeld starten!

• Voordat u de accu plaatst, moet u ervoor zorgen dat het product is uitgeschakeld.
• Verwijder de accu voordat u aanpassingen aan het elektrische gereedschap uitvoert of voordat u accessoires verwisselt.

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

De accu opladen

1. Lees voordat u de accu oplaadt de bedieningsinstructies voor de oplader.
2. Zorg ervoor dat de contacten op de accu en de contacten op de oplader schoon en droog zijn.
3. Gebruik een goedgekeurde oplader om de accu op te laden. 6

De accu plaatsen

Gevaar voor letsel door kortsluiting of een vallende accu!

• Voordat u de accu plaatst, moet u ervoor zorgen dat de contacten op de accu en de contacten op het product vrij zijn van vreemde stoffen.
• Zorg ervoor dat de accu altijd correct vastklikt.

1. Laad de accu volledig op voordat u deze voor de eerste keer gebruikt.
2. Duw de accu in het product totdat deze met een hoorbare klik vastklikt.
3. Controleer of de accu goed vastzit.

De accu verwijderen

1. Druk op de accu-ontgrendelingsknop.
2. Verwijder de accu uit het product.

Valbeveiliging

Gevaar voor letsel door vallend gereedschap en/of accessoire!

• Gebruik alleen de Hilti-gereedschapslijn die wordt aanbevolen voor uw product.
• Controleer vóór elk gebruik altijd het bevestigingspunt van de gereedschapslijn op mogelijke schade.
• Bevestig geen gereedschapslijn aan de riemhaak. Gebruik geen riemhaak om het product op te tillen.

Neem de nationale voorschriften voor werken op hoogte in acht.

Gebruik als valbeveiliging voor dit product alleen een combinatie van de Hilti-borgriem en de Hilti-gereedschapslijn #2261970.

• Bevestig de borgriem aan de installatieopeningen voor accessoires. Controleer of deze goed vastzit.
• Bevestig een karabijnhaak van de gereedschapslijn aan de borgriem en bevestig de tweede karabijnhaak aan een dragende constructie. Controleer of beide karabijnhaken goed vastzitten.

Neem de bedieningsinstructies van de Hilti-borgriem en die van de Hilti-gereedschapslijn in acht.

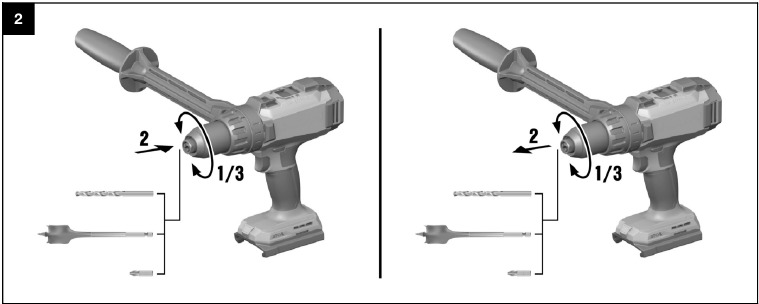

Het accessoire plaatsen

Zie

1. Controleer of het aansluituiteinde van het accessoire schoon is. Reinig het aansluituiteinde indien nodig.
2. Open de snelspanboorhouder (1).
3. Plaats het accessoire in de snelspanboorhouder (2) en draai de boorhouder vervolgens stevig met de hand vast totdat deze vastzit (3) en er meerdere klikken te horen zijn.
4. Controleer of het accessoire goed vastzit.

Het accessoire verwijderen

1. Open de snelspanboorhouder.
   • Als de boorhouder weigert te openen, gebruik dan de bijgevoegde haaksleutel voor meer hefboomwerking.
2. Trek het accessoire uit de snelspanboorhouder.

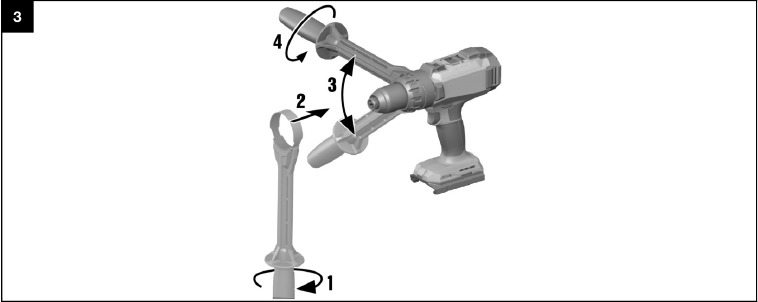

Extra handgreep installeren

Zie

1. Maak de extra handgreephouder (klemband) los door de handgreep (1) te draaien. Schuif de houder (klemband) vanaf de voorkant over de snelspanboorhouder en in de daarvoor bestemde uitsparing (2).
2. Zet de extra handgreep in de gewenste positie (3).
3. Draai de extra handgreephouder (klemband) vast door de handgreep (4) te draaien.

Bediening

Neem de veiligheidsinstructies en waarschuwingen in acht die in deze documentatie en op het product staan.

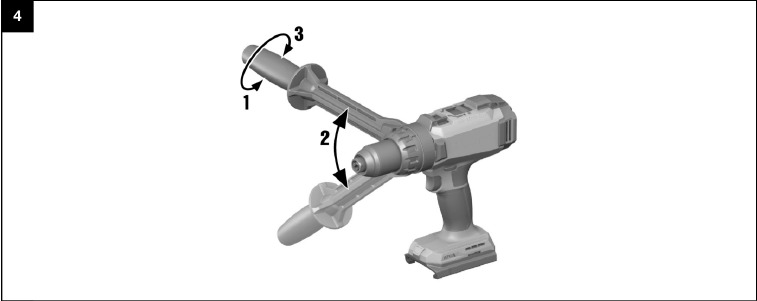

Hulphendel afstellen

Zie

1. Maak de houder van de hulphendel (spanband) los door de handgreep (1) te draaien.
2. Verplaats de hulphendel naar de gewenste positie (2).
3. Draai de houder van de hulphendel (spanband) vast door de handgreep (3) te draaien.

De versnelling selecteren

De versnellingskeuzeschakelaar kan alleen worden bediend als de motor niet draait.

1. Zet de bovenste versnellingskeuzeschakelaar in de stand voor voorwaartse rotatie en gebruik de onderste versnellingskeuzeschakelaar om snelheid 1 of snelheid 2 te selecteren.
2. Zet de bovenste versnellingskeuzeschakelaar in de stand voor achterwaartse rotatie en gebruik de onderste versnellingskeuzeschakelaar om snelheid 3 of snelheid 4 te selecteren.

Voorwaartse of achterwaartse rotatie instellen

Een vergrendeling voorkomt schakelen terwijl de motor draait.
De bedieningsschakelaar is vergrendeld wanneer de vooruit/achteruit-schakelaar in de middelste stand staat (inschakelvergrendeling).

• Zet de vooruit/achteruit-schakelaar in de gewenste draairichting.


Boren

1. Zet de draaimoment- en bedrijfsmoduskeuzering (1) op het symbool.

2. Zet de vooruit/achteruit-schakelaar in de stand "vooruit".

Schroeven

1. Zet de draaimoment- en bedrijfsmoduskeuzering op het vereiste draaimoment (1).
2. Zet de vooruit/achteruit-schakelaar in de gewenste draairichting.

In- en uitschakelen

1. Om het product in te schakelen, drukt u op de bedieningsschakelaar.

De snelheid kan traploos worden geregeld door te variëren hoe ver de bedieningsschakelaar wordt ingedrukt.

2. Om het product uit te schakelen, laat u de bedieningsschakelaar los.

Verzorging en onderhoud

Gevaar voor letsel met geplaatste accu!

• Verwijder altijd de accu voordat u verzorgings- en onderhoudstaken uitvoert!

Verzorging van het product

• Verwijder voorzichtig hardnekkig vuil.
• Reinig de ventilatieopeningen, indien aanwezig, voorzichtig met een droge, zachte borstel.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
• Gebruik een droge, schone doek om de contacten van het product te reinigen.

Verzorging van de Li-ion accu's

• Gebruik nooit een accu met verstopte ventilatieopeningen. Reinig de ventilatieopeningen voorzichtig met een droge, zachte borstel.
• Vermijd onnodige blootstelling van de accu aan stof en vuil. Stel de accu nooit bloot aan hoge vochtigheidsniveaus (bijv. door onderdompeling in water of achterlating in de regen).
  Als een accu door vocht is doordrenkt, behandel deze dan als een beschadigde accu. Isoleer hem in een niet-brandbare container en raadpleeg de Hilti Service.
• Houd de accu vrij van vreemde olie en vet. Laat stof of vuil zich niet onnodig ophopen op de accu. Reinig de accu met een droge, zachte borstel of een schone, droge doek. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
  Raak de contacten van de accu niet aan en verwijder het in de fabriek aangebrachte vet niet van de contacten.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.

Onderhoud

Gevaar voor elektrische schok!
Onjuiste reparaties aan elektrische componenten kunnen leiden tot ernstig letsel, waaronder brandwonden.

• Reparaties aan het elektrische gedeelte van het gereedschap of apparaat mogen alleen worden uitgevoerd door opgeleide elektriciens.

• Controleer alle zichtbare onderdelen en bedieningselementen regelmatig op tekenen van schade en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van schade worden gevonden of als onderdelen niet goed functioneren. Laat het product onmiddellijk repareren door de Hilti Service.
• Installeer na reiniging en onderhoud alle beschermkappen en beschermende voorzieningen en controleer of ze volledig werken.

Om een veilige en betrouwbare werking te garanderen, gebruikt u uitsluitend originele Hilti reserveonderdelen, verbruiksartikelen en accessoires. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met uw product, vindt u in uw Hilti Store of online op: www.hilti.group

Transport en opslag

Transport van draadloze elektrische gereedschappen en accu's

Per ongeluk starten tijdens transport!

• Transporteer uw producten altijd met de accu's verwijderd!

• Verwijder de accu('s).
• Transporteer accu's nooit los en onbeschermd. Tijdens het transport moeten accu's worden beschermd tegen overmatige schokken en trillingen en geïsoleerd van geleidende materialen of andere accu's die in contact kunnen komen met de aansluitingen en kortsluiting kunnen veroorzaken. Houd u aan de plaatselijk geldende voorschriften voor het transport van accu's.
• Verstuur geen accu's via de post. Raadpleeg uw verzender voor instructies over het verzenden van onbeschadigde accu's.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurig transport op schade.

Opslag van draadloze elektrische gereedschappen en accu's

Accidentele schade veroorzaakt door defecte of lekkende accu's!

• Bewaar uw producten altijd met de accu's verwijderd!

• Bewaar het product en de accu's op een koele en droge plaats. Houd u aan de temperatuurgrenzen die in de technische gegevens staan vermeld.
• Bewaar accu's niet op de lader. Verwijder de accu altijd van de lader wanneer het laadproces is voltooid.
• Laat accu's nooit in direct zonlicht, op warmtebronnen of achter glas liggen.
• Bewaar het product en de accu's waar ze niet toegankelijk zijn voor kinderen of onbevoegden.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurige opslag op schade.

Probleemoplossing

Als er een probleem optreedt, let dan altijd op de laadstatus- en foutindicator van de accu. Zie het gedeelte met het opschrift Statusindicatoren van de Li-ion accu.
Als het probleem dat u ondervindt niet in deze tabel staat of als u het probleem niet zelf kunt verhelpen, neem dan contact op met de Hilti Service.

Verdere informatie

Voor meer informatie over bediening en technologie, volg deze link:
qr.hilti.com/manual/?id=2369076

Referenties

• Home - Hilti Corporation
• HILTI Landenkeuze

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HILTI Nuron SF 10W22 - Accuboormachine Handleiding

Beschikbare talen
