Hilti SF 4-A22 handleiding

Informatie over de bedieningsinstructies

Over deze bedieningsinstructies

•
  Lees en begrijp alle bijbehorende documentatie, inclusief maar niet beperkt tot instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties, specificaties, onderdelen en functies van het product vóór gebruik. Als u dit niet doet, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
• producten zijn ontworpen voor professionele gebruikers en alleen getraind, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek worden geïnformeerd over de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren als ze verkeerd worden gebruikt door ongetraind personeel of als ze niet in overeenstemming met het beoogde gebruik worden gebruikt.
• De bijbehorende documentatie komt overeen met de huidige stand van de techniek op het moment van drukken. Controleer altijd de nieuwste versie op de productpagina op de website van Hilti. Volg hiervoor de link of scan de QR-code in deze documentatie, gemarkeerd met het symbool.
• Zorg ervoor dat deze bedieningsinstructies bij het product zitten wanneer het aan andere personen wordt gegeven.

Verklaring van de gebruikte symbolen

Waarschuwingen
Waarschuwingen attenderen personen op gevaren die zich voordoen bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

• Vestigt de aandacht op een potentieel gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de documentatie
De volgende symbolen worden in dit document gebruikt:

	Lees voor gebruik de bedieningsinstructies.
	Instructies voor gebruik en andere nuttige informatie

Symbolen in de illustraties
De volgende symbolen worden in illustraties gebruikt:

	Deze nummers verwijzen naar de bijbehorende illustraties aan het begin van deze bedieningsinstructies
	De nummering geeft de volgorde weer van de bewerkingen die in de illustraties worden getoond en kan afwijken van de stappen die in de tekst worden beschreven
	Itemreferentienummers worden gebruikt in de overzichtsillustraties en verwijzen naar de nummers die worden gebruikt in de productoverzichtssectie
	Dit symbool is bedoeld om speciale aandacht te vestigen op bepaalde punten bij het hanteren van het product.

Productafhankelijke symbolen

Symbolen op het product
De volgende symbolen worden op het product gebruikt:

	Nominaal toerental zonder belasting
	Omwentelingen per minuut
	Gelijkstroom (DC)
	Schroeven
	Boren
	Het elektrische gereedschap ondersteunt near-field communication (NFC)-technologie, die compatibel is met iOS- en Android-platforms.
	Hilti Li-ion batterij type serie gebruikt. Neem de informatie in acht die wordt gegeven in het hoofdstuk Beoogd gebruik.
	Li-ion batterij
	Gebruik de batterij nooit als een slagwerktuig.
	Laat de batterij niet vallen. Gebruik nooit een batterij die een stoot heeft gehad of op een andere manier is beschadigd.

Productinformatie

producten zijn ontworpen voor professionele gebruikers en alleen getraind, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek worden geïnformeerd over de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren als ze verkeerd worden gebruikt door ongetraind personeel of als ze niet in overeenstemming met het beoogde gebruik worden gebruikt.
De typeaanduiding en het serienummer staan op het typeplaatje.

• Noteer het serienummer in de onderstaande tabel. U moet de productgegevens vermelden wanneer u contact opneemt met de Hilti Service of uw lokale Hilti-organisatie om naar het product te informeren.

Productinformatie

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een accu aangedreven (zonder snoer) elektrisch gereedschap.

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomonderbreker (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg ervoor dat u altijd stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat vertrouwdheid door veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en oppervlakken om vast te pakken droog, schoon en vrij van olie en vet. Gladde handgrepen en oppervlakken om vast te pakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu kan brand veroorzaken bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brand.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accu of gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen voor boren

Veiligheidsinstructies voor alle werkzaamheden

• Houd het elektrische gereedschap vast aan de geïsoleerde grijpoppervlakken wanneer u werkzaamheden uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als het snijaccessoire of de bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen onderdelen van het elektrische gereedschap "stroomvoerend" worden en de gebruiker een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder in contact te komen met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder in contact te komen met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinstructies

• Gebruik het product en de accessoires alleen als ze in perfecte staat verkeren.
• Manipuleer of wijzig het product of de accessoires nooit op enigerlei wijze.
• Controleer voor aanvang van de werkzaamheden het werkgebied op verborgen elektriciteitskabels of gas- en waterleidingen. Externe metalen delen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektriciteitskabel of een gas- of waterleiding beschadigt.
• Houd de ventilatieopeningen te allen tijde vrij. Risico op brandwonden door verstopte ventilatieopeningen!
• Vermijd aanraking van draaiende onderdelen - risico op letsel!
• Draag een veiligheidsbril, een veiligheidshelm en gehoorbescherming tijdens het gebruik van het product.
• Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap. Het aanraken van het accessoiregereedschap kan leiden tot snijwonden en brandwonden.
• Draag een veiligheidsbril. Rondvliegende fragmenten vormen een risico op letsel aan het lichaam en de ogen.
• Stof dat wordt geproduceerd door slijpen, schuren, snijden en boren kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: lood of verf op loodbasis; baksteen-, beton- en andere metselwerkproducten, natuursteen en andere producten die silicaten bevatten; bepaalde soorten hout, zoals eiken, beuken en chemisch behandeld hout; asbest of materialen die asbest bevatten. Bepaal de blootstelling van de gebruiker en omstanders aan de hand van de gevarenclassificatie van de te bewerken materialen. Voer de noodzakelijke maatregelen uit om de blootstelling tot een veilig niveau te beperken, bijvoorbeeld door het gebruik van een stofafzuigsysteem of door het dragen van geschikte ademhalingsbescherming. De algemene maatregelen om de blootstelling te verminderen zijn onder meer:
  • werken in een goed geventileerde ruimte,
  • het vermijden van langdurig contact met stof,
  • het afvoeren van stof van het gezicht en lichaam,
  • het dragen van beschermende kleding en het wassen van blootgestelde delen van de huid met water en zeep.
• Neem regelmatig pauzes en doe fysieke oefeningen om de bloedcirculatie in uw vingers te verbeteren. Hoge trillingen tijdens lange perioden van werk kunnen leiden tot aandoeningen van de bloedvaten en het zenuwstelsel in de vingers, handen en polsen.
• Kijk niet rechtstreeks in de lichtbron (LED) van het product en richt de straal niet op de gezichten van andere personen. Risico op verblinding of oogschade.
• Schakel het product pas in nadat u het in de werkpositie hebt gebracht.
• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.
• Risico op letsel door vallende gereedschappen en/of accessoires. Controleer voor aanvang van de werkzaamheden of de accu en de geïnstalleerde accessoires goed vastzitten.

Zorgvuldige behandeling en gebruik van accu's

• Neem de speciale richtlijnen in acht die van toepassing zijn op het transport, de opslag en het gebruik van lithium-ionaccu's.
• Stel accu's niet bloot aan hoge temperaturen, direct zonlicht of vuur.
• Demonteer, plet of verbrand accu's niet en stel ze niet bloot aan temperaturen boven 80 °C (176 °F).
• Gebruik of laad geen accu's op die mechanische schade hebben opgelopen, van een hoogte zijn gevallen of tekenen van schade vertonen. Neem in dit geval altijd contact op met uw Hilti Service.
• Als de accu te heet is om aan te raken, kan deze defect zijn. Plaats de accu op een plaats waar deze duidelijk zichtbaar is en waar geen risico op brand is, op voldoende afstand van ontvlambare materialen. Laat de accu afkoelen. Als deze na een uur nog steeds te heet is om aan te raken, is de accu defect. Neem contact op met Hilti Service.

Beschrijving

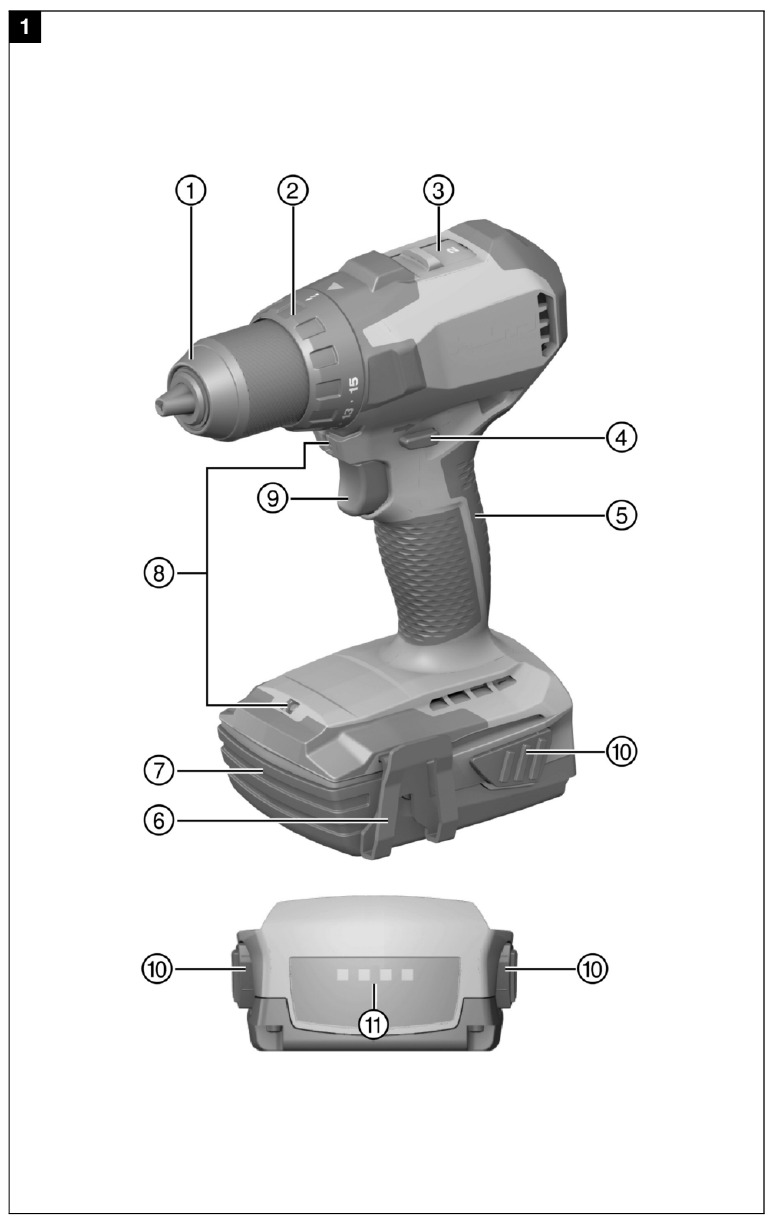

Productoverzicht

1. Snelspanboorhouder
2. Koppel en bedrijfsmodusschakelaar
3. Versnellingsschakelaar
4. Draairichtingschakelaar met inschakelblokkering
5. Grip
6. Riemhaak (optioneel)
7. Accu
8. Led voor het verlichten van het werkgebied
9. Bedieningsschakelaar (met elektronische toerentalregeling)
10. Accu-ontgrendelingsknop
11. Laadstatusindicator accu

Beoogd gebruik

Het beschreven product is een handbediende accuboormachine/-schroevendraaier. Het is ontworpen voor het indraaien en verwijderen van schroeven, voor het boren in metaal, hout en kunststof.

• Gebruik met dit product uitsluitend Hilti lithium-ionaccu's van de B 22-serie.
• Gebruik uitsluitend door Hilti goedgekeurde acculaders om deze accu's op te laden. Meer informatie is verkrijgbaar bij uw Hilti Store of via www.hilti.group.

Meegeleverde artikelen

Boormachine/schroevendraaier, bedieningsinstructies.
Andere systeemproducten die zijn goedgekeurd voor gebruik met dit product, zijn te vinden bij uw plaatselijke Hilti Store of op: www.hilti.group

ATC

Het elektrische gereedschap is uitgerust met de ATC (Active Torque Control) snelwerkende elektronische uitschakeling.
Als het accessoire vast komt te zitten of vastloopt, zal het elektrische gereedschap plotseling om zijn eigen as draaien in de tegenovergestelde richting. ATC detecteert deze plotselinge draaibeweging van het elektrische gereedschap en schakelt het gereedschap onmiddellijk uit.
Voor een correcte werking van ATC moet het elektrische gereedschap vrij kunnen draaien. Nadat het elektrische gereedschap is uitgeschakeld als gevolg van ATC, schakelt u het weer in door de bedieningsschakelaar los te laten en vervolgens de schakelaar opnieuw in te drukken.

Laadstatusweergave lithium-ionaccu

De laadstatus van de Li-ion-accu en storingen van het elektrische gereedschap worden aangegeven door de weergave op de Li-ion-accu. De laadstatus van de Li-ion-accu wordt weergegeven na het indrukken van een van de twee ontgrendelingsknoppen van de accu.

De laadstatus van de accu kan niet worden weergegeven terwijl de bedieningsschakelaar wordt ingedrukt en tot 5 seconden na het loslaten van de bedieningsschakelaar. Als de leds van de accu-weergave knipperen, neem dan de instructies in het gedeelte Probleemoplossing in acht.

Technische gegevens

		SF 4-A22
Nominale spanning		21,6 V
Gewicht conform EPTA-procedure 01 inclusief accu B22⁄8.0		2,4 kg
Snelheid	1e versnelling	0 /min... 610 /min
	2e versnelling	0 /min... 2.100 /min
Koppelbereik (15 instellingen)		1,5 Nm... 10 Nm
Koppel (zachte verbinding)		≤ 36 Nm
Omgevingstemperatuur tijdens bedrijf		−17 ℃... 60 ℃
Opslagtemperatuur		−20 ℃... 70 ℃

Accessoiregereedschap – toelaatbare diameters

Accu

Geluidsinformatie en trillingswaarden conform EN 62841

De geluidsdruk- en trillingswaarden die in deze instructies worden vermeld, zijn gemeten in overeenstemming met een gestandaardiseerde test en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.
De vermelde gegevens vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met andere accessoiregereedschappen of slecht wordt onderhouden, kunnen de gegevens variëren. Dit kan de blootstelling gedurende de totale werkperiode aanzienlijk verhogen.
Een nauwkeurige schatting van de blootstelling moet ook rekening houden met de tijden dat het gereedschap is uitgeschakeld of wanneer het draait, maar niet daadwerkelijk wordt gebruikt voor een klus. Dit kan de blootstelling gedurende de totale werkperiode aanzienlijk verminderen. Identificeer aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van lawaai en/of trillingen, bijvoorbeeld: het onderhouden van het elektrische gereedschap en de accessoiregereedschappen, het warm houden van de handen, de organisatie van werkpatronen.

Geluidsimissiewaarden

Totale trilling

Bediening

De accu opladen

1. Lees vóór het opladen van de accu de bedieningsinstructies voor de oplader.
2. Zorg ervoor dat de contacten op de accu en de contacten op de oplader schoon en droog zijn.
3. Gebruik een goedgekeurde oplader om de accu op te laden.

De accu plaatsen

Gevaar voor letsel door kortsluiting of een vallende accu!

• Voordat u de accu plaatst, moet u ervoor zorgen dat de contacten op de accu en de contacten op het product vrij zijn van vreemde stoffen.
• Zorg ervoor dat de accu altijd correct vastklikt.

1. Laad de accu volledig op voordat u deze voor de eerste keer gebruikt.
2. Duw de accu in het product totdat deze met een hoorbare klik vastklikt.
3. Controleer of de accu goed vastzit.

De accu verwijderen

1. Druk op de ontgrendelknoppen van de accu.
2. Verwijder de accu uit het gereedschap.

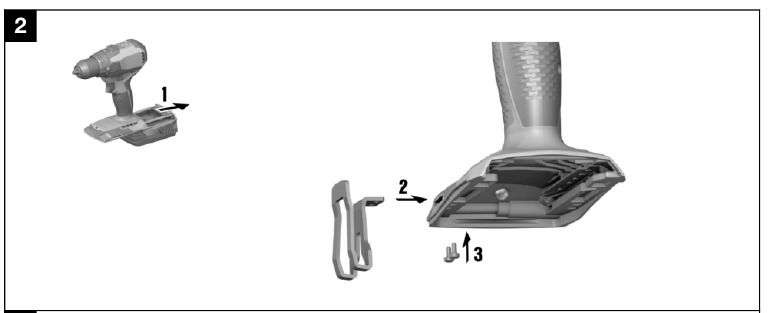

De riemhaak monteren (optioneel)

Gevaar voor letsel. Een vallend elektrisch gereedschap kan een risico op letsel vormen voor uzelf en anderen.

• Controleer of de riemhaak goed vastzit voordat u begint met werken.

Met de riemhaak kan het elektrische gereedschap worden bevestigd aan een riem die door de gebruiker wordt gedragen. De riemhaak kan zo worden gemonteerd dat deze aan de linker- of rechterkant van het lichaam kan worden bevestigd.

1. Verwijder de accu.
2. Plaats de riemhaak in de opening aan de onderkant van het product.
3. Zet de riemhaak vast met de twee schroeven.
4. Plaats de accu.

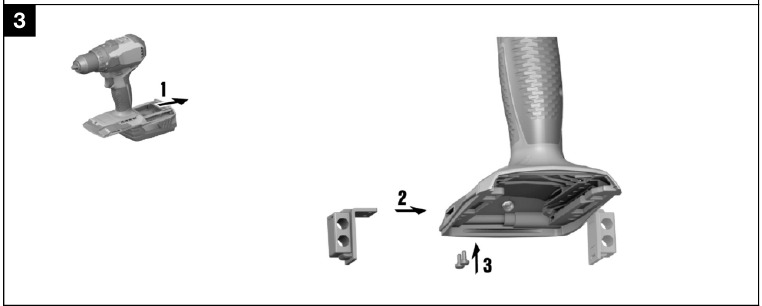

De Hilti-bithouder installeren (optioneel)

1. Verwijder de accu.
2. Plaats de bithouder in de linker- of rechteropening aan de onderkant van het product.
3. Zet de bithouder vast met de twee schroeven.
4. Plaats de accu.

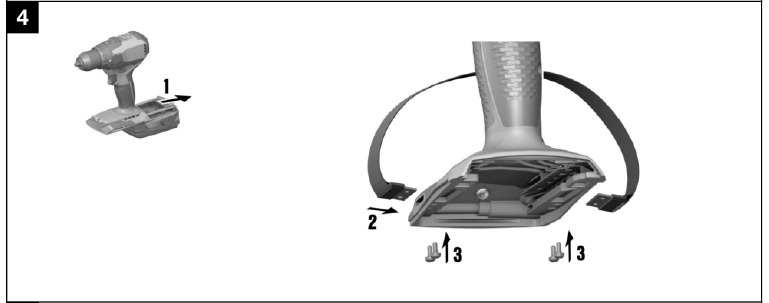

De Hilti-vangriem installeren (optioneel)

LET OP
Beschadiging van het product en/of de vanglijn. Onjuiste bediening kan leiden tot schade aan het product en/of de vanglijn.

• Gebruik geen metalen ketting als vanglijn. Gebruik geen vanglijn met een lengte van meer dan 2,0 m.

Om schade en letsel te voorkomen, is het raadzaam om bij het werken op hoogte de Hilti-vangriem te gebruiken.
Met de vangriem kan een borgkoord of lanyard worden bevestigd. Bij het werken met het product moet u voldoen aan de nationale voorschriften voor werken op hoogte.

1. Verwijder de accu.
2. Plaats de twee lipjes op de vangriem in de sleuven aan elke kant van de basis.
3. Zet de vangriem vast met de meegeleverde schroeven.
4. Plaats de accu.

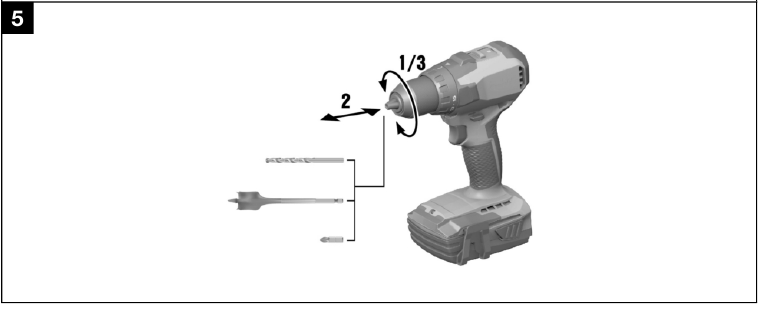

Het accessoiregereedschap monteren

1. Open de sleutelloze boorkop.
2. Plaats het accessoiregereedschap in de gereedschapshouder.
3. Draai de sleutelloze boorkop vast.
4. Controleer of het accessoiregereedschap goed vastzit.

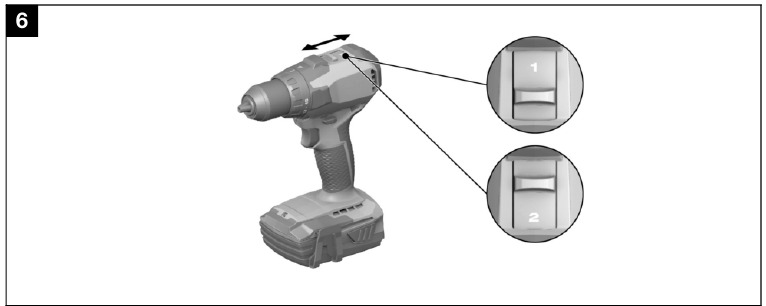

De versnelling selecteren

De versnellingskeuzeschakelaar kan alleen worden bediend als de motor niet draait.

• Selecteer de versnelling.

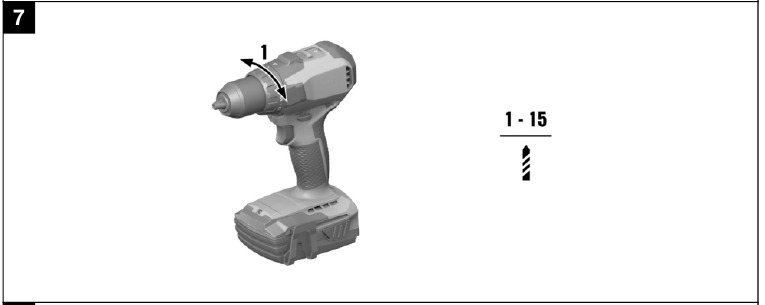

Het koppel instellen

• Stel het gewenste koppel in.
  Het koppel is alleen beperkt wanneer het elektrische gereedschap is ingesteld op de schroefmodus .

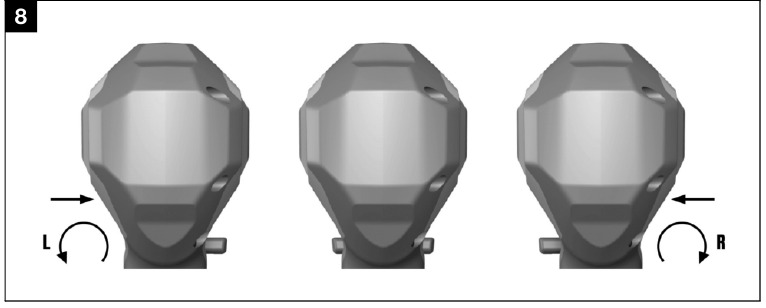

De draairichting instellen (rechtsom of linksom)

Een vergrendeling voorkomt schakelen terwijl de motor draait.
De bedieningsschakelaar is vergrendeld wanneer de schakelaar voor vooruit/achteruit in de middelste stand staat (inschakelvergrendeling).

• Zet de schakelaar voor vooruit/achteruit op de gewenste draairichting.

Boren

1. Zet de functiekeuzering op de stand "boren" .
2. Zet de schakelaar voor vooruit/achteruit op de stand "vooruit".

Schroeven

1. Zet de functiekeuzering op de stand "schroeven" .
2. Stel de koppelinstelring in op het gewenste koppel.
3. Zet de schakelaar voor vooruit/achteruit op de gewenste draairichting.

Verzorging en onderhoud

Gevaar voor letsel met geplaatste accu!

• Verwijder altijd de accu voordat u onderhouds- en verzorgingstaken uitvoert!

Verzorging van het product

• Verwijder voorzichtig hardnekkig vuil.
• Reinig de ventilatieopeningen, indien aanwezig, voorzichtig met een droge, zachte borstel.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.
• Gebruik een droge, schone doek om de contacten van het product te reinigen.

Verzorging van de Li-ion-accu's

• Gebruik nooit een accu met verstopte ventilatieopeningen. Reinig de ventilatieopeningen voorzichtig met een droge, zachte borstel.
• Vermijd onnodige blootstelling van de accu aan stof en vuil. Stel de accu nooit bloot aan hoge vochtigheidsniveaus (bijv. door onderdompeling in water of achterlating in de regen).
  Als een accu door vocht is doordrenkt, behandel deze dan als een beschadigde accu. Isoleer hem in een niet-ontvlambare container en raadpleeg de Hilti Service.
• Houd de accu vrij van olie en vet. Laat stof of vuil zich niet onnodig op de accu ophopen. Reinig de accu met een droge, zachte borstel of een schone, droge doek. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.
  Raak de contacten van de accu niet aan en verwijder het in de fabriek aangebrachte vet niet van de contacten.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.

Onderhoud

• Controleer alle zichtbare onderdelen en bedieningselementen regelmatig op tekenen van schade en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van schade worden gevonden of als onderdelen defect zijn. Laat het product onmiddellijk repareren door de Hilti Service.
• Na reiniging en onderhoud, installeert u alle beschermkappen en veiligheidsvoorzieningen en controleert u of deze volledig werken.

Om een veilige en betrouwbare werking te garanderen, gebruikt u alleen originele Hilti-reserveonderdelen en verbruiksartikelen. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met uw product, zijn verkrijgbaar in uw Hilti Store of online op: www.hilti.group

Transport en opslag

Transport en opslag van draadloze gereedschappen en accu's

Transport

Per ongeluk starten tijdens transport!

• Transporteer uw producten altijd met verwijderde accu's!
• Verwijder de accu('s).
• Transporteer accu's nooit los en onbeschermd. Tijdens het transport moeten accu's worden beschermd tegen overmatige schokken en trillingen en worden geïsoleerd van geleidende materialen of andere accu's die in contact kunnen komen met de aansluitingen en een kortsluiting kunnen veroorzaken.Houd u aan de plaatselijk geldende voorschriften voor het transporteren van accu's.
• Verzend accu's niet per post. Raadpleeg uw vervoerder voor instructies over het verzenden van onbeschadigde accu's.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurig transport op schade.

Opslag

Onopzettelijke schade veroorzaakt door defecte of lekkende accu's!

• Bewaar uw producten altijd met verwijderde accu's!
• Bewaar het product en de accu's op een koele en droge plaats. Houd u aan de temperatuurgrenzen die in de technische gegevens worden vermeld.
• Bewaar accu's niet op de oplader. Verwijder de accu altijd van de oplader wanneer het opladen is voltooid.
• Laat accu's nooit in direct zonlicht, op warmtebronnen of achter glas liggen.
• Bewaar het product en de accu's buiten het bereik van kinderen of onbevoegden.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurige opslag op schade.

Probleemoplossing

Als het probleem dat u ervaart niet in deze tabel staat of als u het probleem niet zelf kunt oplossen, neem dan contact op met de Hilti Service.

Referenties

• Homepage van de Hilti Groep - Hilti Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

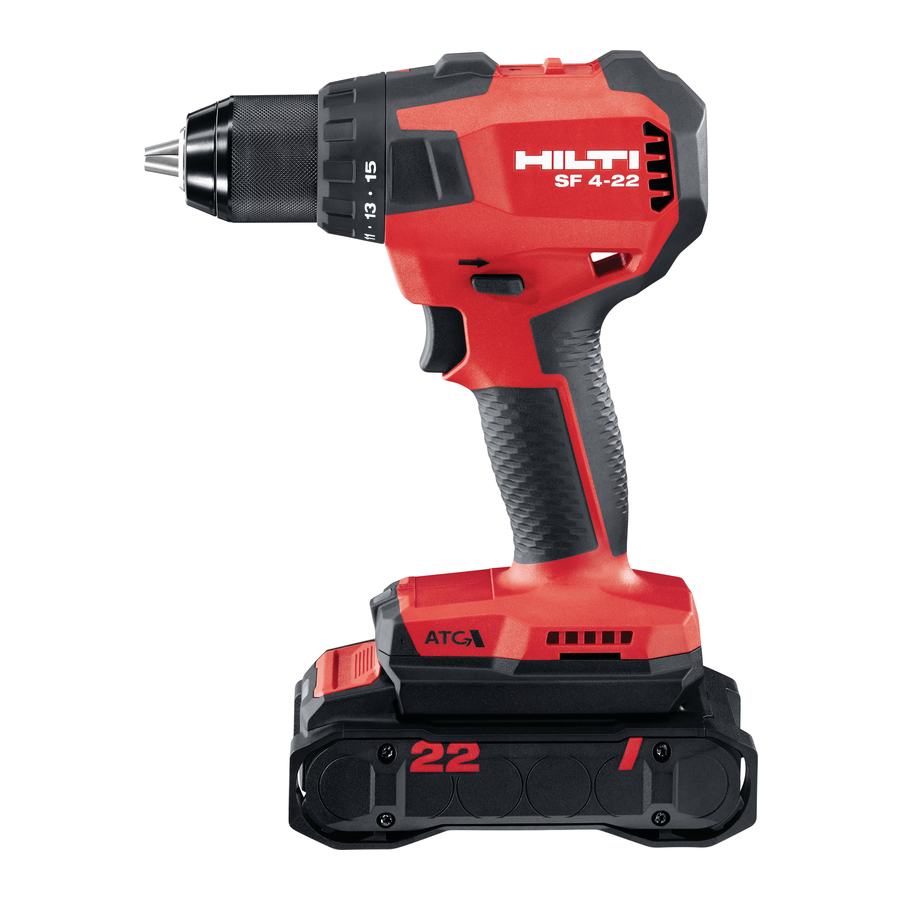

Download Hilti SF 4-A22 handleiding

Beschikbare talen
