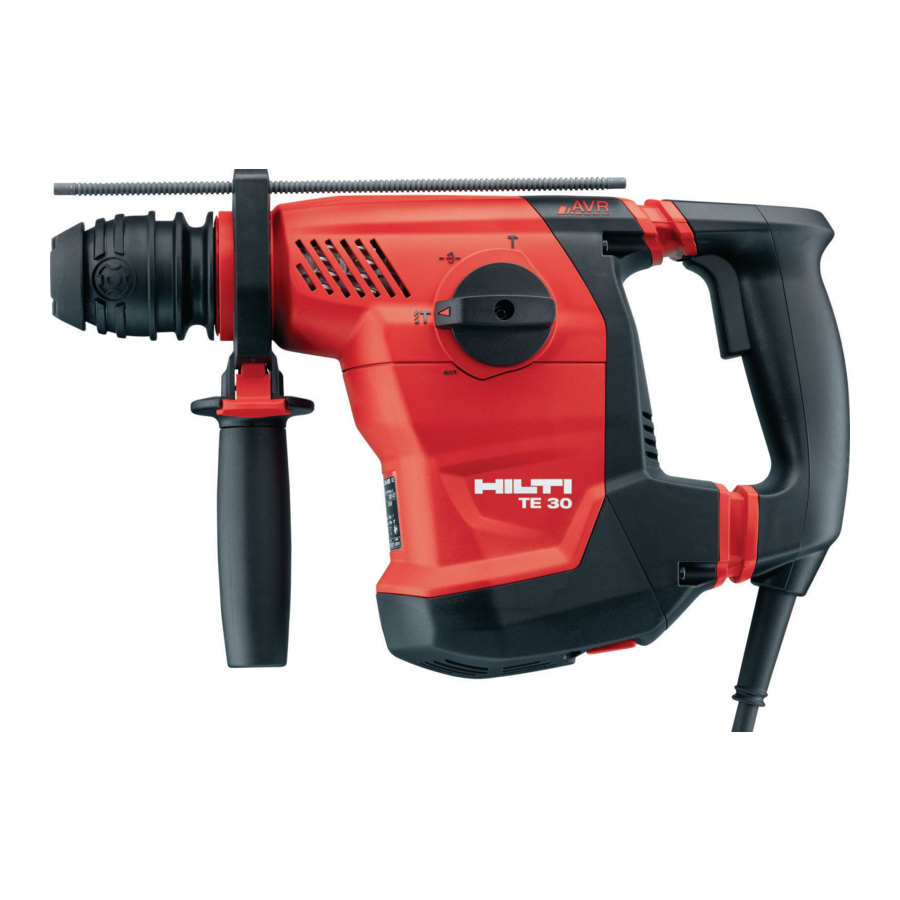

Hilti TE 30, TE 30-AVR Handleiding

Informatie over de bedieningsinstructies

Over deze bedieningsinstructies

• Lees en begrijp alle bijbehorende documentatie, inclusief, maar niet beperkt tot, instructies, veiligheidswaarschuwingen, illustraties en specificaties die bij dit product worden geleverd. Maak uzelf vertrouwd met alle instructies, veiligheidswaarschuwingen, illustraties, specificaties, onderdelen en functies van het product vóór gebruik. Als u dit niet doet, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
• producten zijn ontworpen voor professionele gebruikers en alleen opgeleid, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek worden geïnformeerd over de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren als ze onjuist worden gebruikt door ongetraind personeel of als ze niet worden gebruikt in overeenstemming met het beoogde gebruik.
• Zorg ervoor dat deze bedieningsinstructies bij het product zitten wanneer het aan andere personen wordt gegeven.

Verklaring van symbolen

Waarschuwingen

Waarschuwingen attenderen personen op gevaren die zich voordoen bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

GEVAAR!

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

WAARSCHUWING!

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

VOORZICHTIG!

• Vestigt de aandacht op een potentieel gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de bedieningsinstructies

De volgende symbolen worden gebruikt in deze bedieningsinstructies:

Instructies voor gebruik en andere nuttige informatie

Symbolen in illustraties

De volgende symbolen worden gebruikt in illustraties:

	Deze nummers verwijzen naar de illustraties aan het begin van deze bedieningsinstructies.
3	De nummers in illustraties verwijzen naar belangrijke werkstappen of naar componenten die belangrijk zijn voor de werkstappen. In de tekst vestigen de overeenkomstige nummers de aandacht op deze werkstappen of componenten, bijv. (3).
	Artikelreferentienummers worden gebruikt in de overzichtsafbeelding en verwijzen naar de nummers die worden gebruikt in de legenda in de sectie productoverzicht.
	Dit symbool is bedoeld om uw speciale aandacht te vestigen op bepaalde punten voor het hanteren van het product.

Symbolen op het product

De volgende symbolen worden op het product gebruikt:

	Boren zonder hameren
	Boren met hamerwerking (hamerboren)
	Beitelen
	Beitelpositionering
	Vooruit / achteruit
	Beschermingsklasse II – dubbel geïsoleerd (alleen TE 30)
	Beschermende aarde / aarde (alleen TE 30-AVR)
	Diameter
n0	Nominaal toerental bij nullast
/min	Omwentelingen per minuut

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (zonder snoer).

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede stand en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Onderhoud

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

Productveiligheidswaarschuwingen

Veiligheidsinstructies voor alle bewerkingen

• Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgreep(en) als deze bij het gereedschap zijn geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
• Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren met boorhamers

• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidsinstructies voor breekhamers

Persoonlijke veiligheid

• Gebruik het product en de accessoires alleen als ze in perfecte staat verkeren.
• Manipuleer of wijzig het product of de accessoires nooit op enigerlei wijze.
• Zorg er bij het beitelen in plafonds, muren en vloeren altijd voor dat u een veilige en stevige houding hebt. Een plotselinge doorbraak kan uw evenwicht beïnvloeden!
• Pas passende veiligheidsmaatregelen toe aan de andere kant van het werkstuk bij werkzaamheden waarbij wordt doorgebroken. Wegbrekende delen kunnen eruit vallen en/of naar beneden vallen, waardoor andere personen letsel oplopen.
• U en de andere personen in de buurt moeten tijdens het gebruik van het product geschikte oogbescherming, een veiligheidshelm, gehoorbescherming, beschermende handschoenen en lichte adembescherming dragen.
•
  Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap. Het aanraken van het accessoiregereedschap kan leiden tot snijwonden en brandwonden.
• Draag een oogbescherming. Rondvliegende fragmenten kunnen het lichaam en de ogen verwonden.
• Stof dat wordt geproduceerd door slijpen, schuren, snijden en boren kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: lood of verf op loodbasis; baksteen, beton en andere metselwerkproducten, natuursteen en andere producten die silicaten bevatten; bepaalde soorten hout, zoals eiken, beuken en chemisch behandeld hout; asbest of materialen die asbest bevatten. Bepaal de blootstelling van de bediener en omstanders door middel van de gevarenclassificatie van de te bewerken materialen. Implementeer de nodige maatregelen om de blootstelling tot een veilig niveau te beperken, bijvoorbeeld door het gebruik van een stofafzuigsysteem of door het dragen van geschikte adembescherming. De algemene maatregelen om de blootstelling te verminderen zijn:
  • werken in een goed geventileerde ruimte,
  • het vermijden van langdurig contact met stof,
  • het afvoeren van stof van het gezicht en lichaam,
  • het dragen van beschermende kleding en het wassen van blootgestelde delen van de huid met water en zeep.
• Neem regelmatig pauzes en doe lichamelijke oefeningen om de bloedsomloop in uw vingers te verbeteren. Hoge trillingen tijdens lange perioden van werken kunnen leiden tot aandoeningen van de bloedvaten en het zenuwstelsel in de vingers, handen en polsen.

Elektrische veiligheid

• Controleer voordat u begint met de werkzaamheden het werkgebied op verborgen elektrische kabels of gas- en waterleidingen. Externe metalen delen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektrische kabel of een gas- of waterleiding beschadigt.

Gebruik en onderhoud van elektrisch gereedschap

• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.

Beschrijving

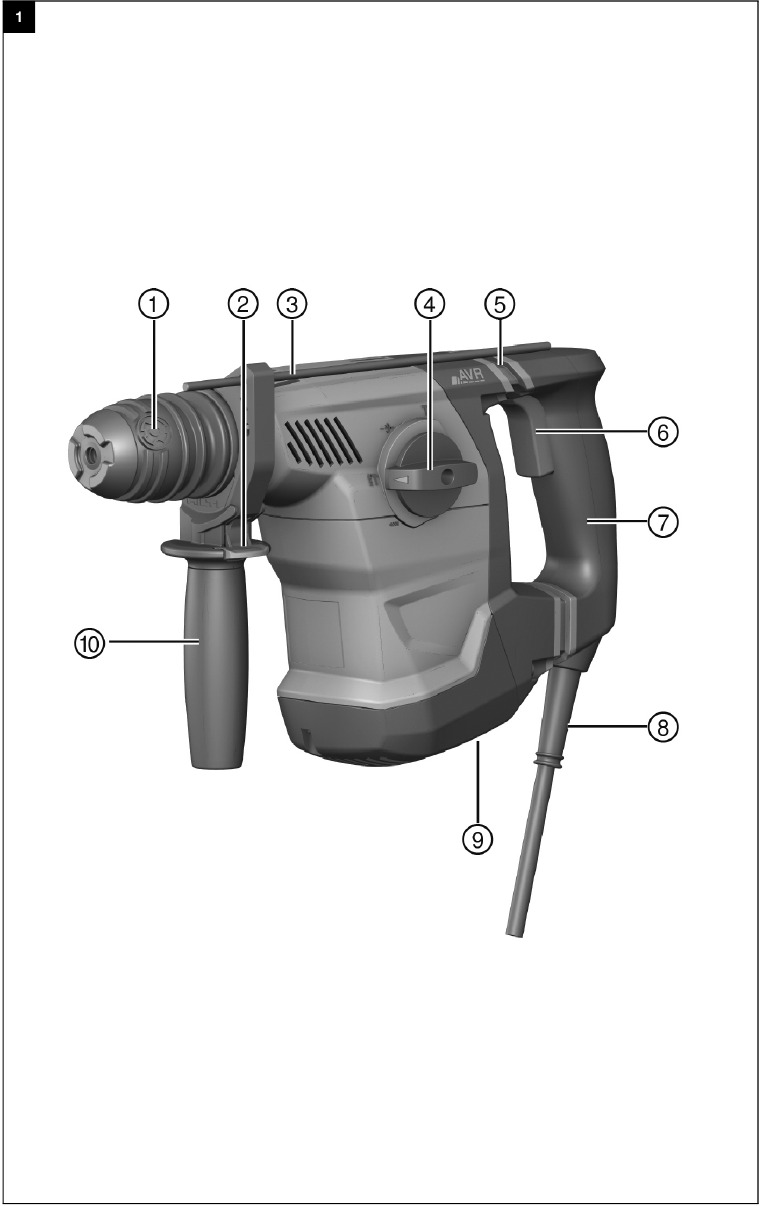

Overzicht van het product

Zie afb.

1. Boorkop
2. Ontgrendelknop dieptestop
3. Dieptestop
4. Functiekeuzeschakelaar
5. Active Vibration Reduction (AVR)
6. Bedieningsschakelaar
7. Handgreep
8. Netsnoer
9. Vooruit/achteruit-schakelaar
10. Zijhandgreep

Beoogd gebruik

Het beschreven product is een elektrisch aangedreven combihamer. Deze is ontworpen voor het boren in beton, metselwerk, hout en metaal.
De versie met AVR kan ook worden gebruikt voor lichte tot middelzware beitelwerkzaamheden op metselwerk en voor afwerking van beton.

• De machine mag alleen worden gebruikt als deze is aangesloten op een stroombron met een spanning en frequentie die overeenkomen met de gegevens op het typeplaatje.

Mogelijk misbruik

• Dit product is niet geschikt voor het bewerken van gevaarlijke stoffen.
• Dit product is niet geschikt voor het werken in een vochtige omgeving.

AVR-optie

Het product kan optioneel worden uitgerust met een Active Vibration Reduction (AVR)-systeem, dat de trilling merkbaar vermindert.

Motorbeveiligingssysteem

De machine is uitgerust met een motorbeveiligingssysteem. Het systeem bewaakt de stroominvoer en de motortemperatuur en voorkomt zo dat de machine oververhit raakt.
Als de motor overbelast raakt door het uitoefenen van te veel werkdruk, neemt de prestatie van het elektrische gereedschap merkbaar af of kan het volledig tot stilstand komen.
Als het elektrische gereedschap tot stilstand komt of aanzienlijk vertraagt als gevolg van overbelasting, laat dan de druk op de machine los en laat deze vervolgens ca. 30 seconden onbelast draaien.

Meegeleverde artikelen

Boorhamer, zijhandgreep, dieptestop, bedieningsinstructies.

Gebruik voor een veilige en betrouwbare werking uitsluitend originele Hilti reserveonderdelen en accessoires. Reserveonderdelen, accessoires en verbruiksartikelen die door Hilti zijn goedgekeurd voor gebruik met dit product, zijn te vinden in uw Hilti Center of op www.hilti.com.

Technische gegevens

Raadpleeg het landspecifieke typeplaatje voor de nominale spanning, de nominale stroom, de frequentie en/of het opgenomen vermogen.

Als het apparaat wordt gevoed door een generator of transformator, moet het uitgangsvermogen van de generator of transformator ten minste tweemaal het nominale ingangsvermogen zijn dat op het typeplaatje van het apparaat staat vermeld. De bedrijfsspanning van de transformator of generator moet altijd binnen +5% en -15% van de nominale spanning van het apparaat liggen.

Verlengkabel gebruiken

Een beschadigd netsnoer vormt een gevaar! Raak het netsnoer of de verlengkabel niet aan als deze tijdens het werk beschadigd is. Trek de stekker van het netsnoer uit het stopcontact.

• Controleer het netsnoer van het apparaat regelmatig en laat het door een gekwalificeerde specialist vervangen als het beschadigd blijkt te zijn.

• Gebruik alleen verlengkabels van een type dat is goedgekeurd voor de toepassing en met geleiders van voldoende dikte (doorsnede). Anders kan het elektrische gereedschap een prestatieverlies lijden en kan de verlengkabel oververhit raken.
• Controleer de verlengkabel regelmatig op beschadigingen.
• Vervang beschadigde verlengkabels.
• Gebruik bij het werken buitenshuis alleen verlengkabels die zijn goedgekeurd en dienovereenkomstig zijn gemarkeerd voor deze toepassing.

Aanbevolen minimale geleiderdikte (doorsnede) en maximale snoerlengte bij een voedingsspanning van 120 V

Gebruik

Voorbereidingen op de werkplek

Gevaar voor letsel!
Onbedoeld starten van het product.

• Haal de stekker uit het stopcontact voordat u aanpassingen aan het elektrisch gereedschap uitvoert of voordat u accessoires vervangt.

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

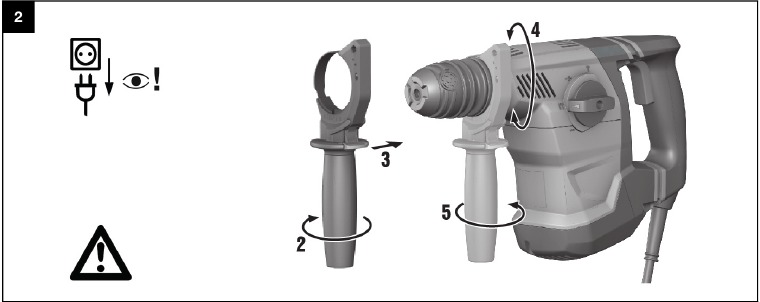

De zijhandgreep bevestigen

Zie afb.

1. Maak de klemming van de zijhandgreep los door de greep te draaien.
2. Schuif de klemming van de zijhandgreep vanaf de voorkant over de gereedschaphouder in de daarvoor bestemde uitsparing.
3. Breng de zijhandgreep in de gewenste positie.
4. Draai de klemming van de zijhandgreep vast door de greep te draaien.

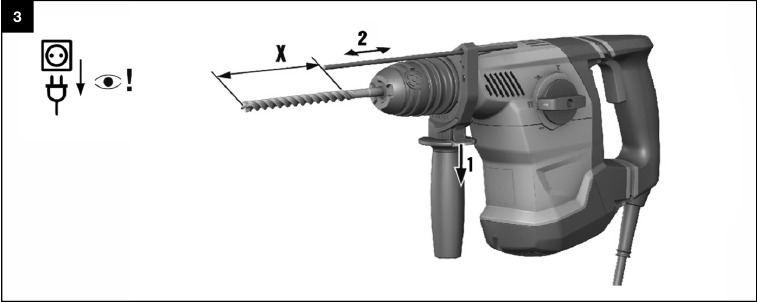

De dieptestop instellen

(Optioneel)
Zie afb.

1. Druk op de ontgrendelknop op de zijhandgreep.
2. Stel de dieptestop in op de gewenste boordiepte.
3. Laat de ontgrendelknop los.
4. Controleer of de zijhandgreep stevig is bevestigd.

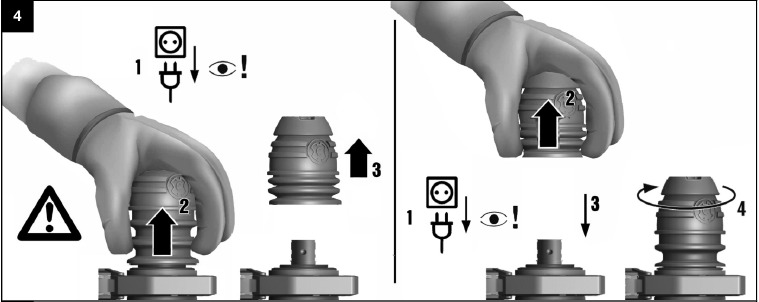

De boorkop verwijderen

Gevaar voor letsel. De dieptestop kan, indien aangebracht maar niet gebruikt, de bediener hinderen.

• Verwijder de dieptestop van het product.

Zet de functieschakelaar op de positie "Beitelen" om de boorkop te vervangen.

Zie afb.

1. Haal de stekker van het netsnoer uit het stopcontact.
2. Pak de boorkop vast zoals in de afbeelding wordt weergegeven en trek de drie ontgrendelringen van de boorkop omhoog.
3. Til de boorkop omhoog, weg van het gereedschap.

De boorkop bevestigen

Gevaar voor letsel. De dieptestop kan, indien aangebracht maar niet gebruikt, de bediener hinderen.

• Verwijder de dieptestop van het product.

Zet bij het vervangen van de boorkop de functieschakelaar in deze stand:

Zie afb.

1. Haal de stekker van het netsnoer uit het stopcontact.
2. Pak de boorkop vast zoals in de afbeelding wordt weergegeven en trek de drie ontgrendelringen van de boorkop omhoog.
3. Plaats de boorkop op de boorkopbevestiging.
4. Draai de boorkop totdat deze in de juiste positie vastklikt.

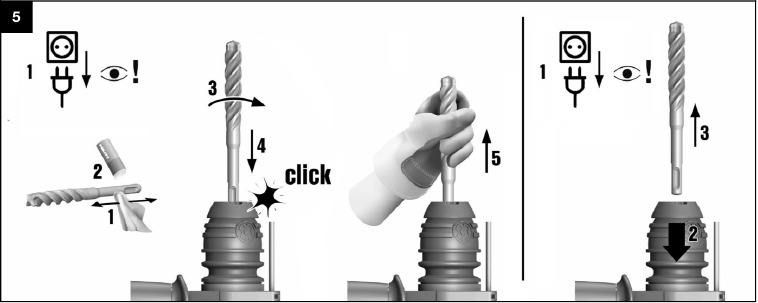

Het accessoiregereedschap bevestigen

Zie afb.

1. Breng een beetje vet aan op het verbindingsuiteinde van het accessoiregereedschap.
   • Gebruik uitsluitend origineel Hilti-vet. Het gebruik van het verkeerde vet kan schade aan het gereedschap veroorzaken.
2. Duw het accessoiregereedschap zo ver mogelijk in de boorkop, draai het en oefen lichte druk uit totdat het met een hoorbare klik vastklikt.
3. Nadat u het accessoiregereedschap hebt bevestigd, pakt u het vast en trekt u er stevig aan om te controleren of het stevig is vastgeklikt.
   • Het product is klaar voor gebruik.

Het accessoiregereedschap verwijderen

Gevaar voor letsel door het accessoiregereedschap! Het accessoiregereedschap kan heet zijn of scherpe randen hebben.

• Draag beschermende handschoenen bij het vervangen van het accessoiregereedschap.

• Trek de gereedschapsvergrendeling zo ver mogelijk naar achteren en verwijder het accessoiregereedschap. Zie afb.

Soorten werkzaamheden

Een beschadigd netsnoer vormt een gevaar! Raak het netsnoer of verlengsnoer niet aan als het tijdens het werk beschadigd raakt. Haal de stekker van het netsnoer uit het stopcontact.

• Controleer het netsnoer van het apparaat met regelmatige tussenpozen en laat het door een gekwalificeerde specialist vervangen als het beschadigd blijkt te zijn.

Controleer verlengsnoeren met regelmatige tussenpozen en vervang ze als ze beschadigd blijken te zijn.

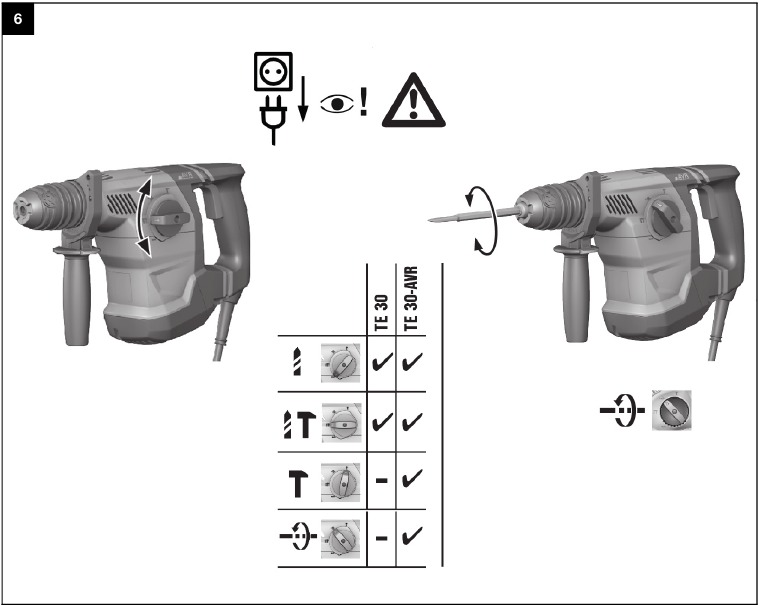

Functieschakelaar

Zie afb.

• Zet de functieschakelaar in de gewenste werkstand.
  • Bedien de functieschakelaar niet terwijl de motor draait. Gevaar voor schade!

Boren zonder hameren

• Zet de functieschakelaar op dit symbool: . Zie afb.

Boren met hamerfunctie

• Zet de functieschakelaar op dit symbool: . Zie afb.

De beitel positioneren

Gevaar voor letsel! Verlies van controle over de beitelrichting.

(alleen TE 30-AVR)
Zie afb.

• Gebruik het gereedschap niet wanneer de keuzeschakelaar op "Beitelpositionering" staat. Draai de functieschakelaar totdat deze in de positie "Beitelen" vastklikt.

• Zet de functieschakelaar op dit symbool:
  • De beitel kan in 12 verschillende posities worden ingesteld (in stappen van 30°). Dit zorgt ervoor dat platte beitels en gevormde beitels altijd in de optimale werkpositie kunnen worden gezet.

Beitelen

(alleen TE 30-AVR)
Zie afb.

• Zet de functieschakelaar op dit symbool: .

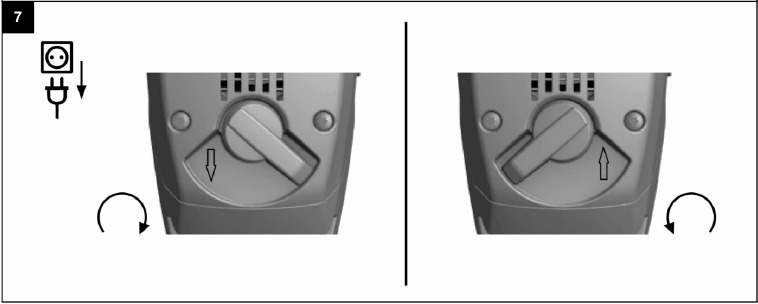

Vooruit/achteruit

Zie afb.

• Zet de vooruit/achteruit-schakelaar in de gewenste draairichting.
  • Bedien de functieschakelaar niet terwijl de motor draait. Gevaar voor schade!

Verzorging en onderhoud

Gevaar voor elektrische schokken! Pogingen tot verzorging en onderhoud terwijl het netsnoer is aangesloten op een stopcontact kunnen leiden tot ernstig letsel en brandwonden.

• Haal altijd de stekker uit het stopcontact voordat u verzorgings- en onderhoudswerkzaamheden uitvoert.

Verzorging

• Verwijder voorzichtig hardnekkig vuil van het gereedschap.
• Reinig de ventilatieopeningen zorgvuldig met een droge borstel.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.

Onderhoud

Gevaar voor elektrische schokken! Onjuiste reparaties aan elektrische componenten kunnen leiden tot ernstig letsel, waaronder brandwonden.

• Reparaties aan het elektrische gedeelte van het gereedschap of apparaat mogen alleen worden uitgevoerd door opgeleide elektrotechnische specialisten.

• Controleer alle zichtbare onderdelen en bedieningselementen met regelmatige tussenpozen op tekenen van schade en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van schade worden gevonden of als onderdelen niet goed functioneren. Laat het onmiddellijk repareren door de Hilti Service.
• Plaats na het reinigen en onderhouden alle beschermkappen of beschermingsmiddelen terug en controleer of ze correct functioneren.

Om te zorgen voor een veilige en betrouwbare werking, gebruikt u uitsluitend originele reserveonderdelen en verbruiksartikelen van Hilti. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met het product, zijn verkrijgbaar bij uw plaatselijke Hilti Store of online op: www.hilti.group.

Transport en opslag

• Transporteer elektrisch gereedschap niet met gemonteerde accessoiregereedschappen.
• Haal altijd de stekker uit het stopcontact voordat u een elektrisch gereedschap of apparaat opbergt.
• Bewaar gereedschappen en apparaten op een droge plaats waar ze niet toegankelijk zijn voor kinderen of onbevoegden.
• Controleer elektrisch gereedschap of apparaten op schade na lange perioden van transport of opslag.

Probleemoplossing

Als het probleem dat u ondervindt niet in deze tabel staat of als u het probleem niet zelf kunt verhelpen, neem dan contact op met de Hilti Service.

Probleem of storing	Mogelijke oorzaak	Te nemen maatregelen
Het gereedschap start niet of schakelt zichzelf uit tijdens het gebruik	Onderbreking in de stroomtoevoer.	Steek een ander elektrisch gereedschap of apparaat in het stopcontact en controleer of het werkt.
	De koolborstels zijn versleten.	Laat het elektrische gereedschap controleren door een opgeleide elektricien en laat de koolborstels indien nodig vervangen.
Geen hamerwerking	Het elektrische gereedschap is te koud.	Breng de punt van de boor in contact met het werkoppervlak, schakel de boorhamer in en laat hem draaien. Herhaal de procedure indien nodig totdat het hamermechanisme begint te werken.
	De functiekeuzeschakelaar staat op "Alleen roterend boren" .	Zet de functiekeuzeschakelaar in de stand "Hamerboren"
	Contactdruk te laag.	Druk harder om de contactdruk te verhogen, zodat het hamermechanisme inschakelt.
Het gereedschap bereikt niet het volledige vermogen	De doorsnede (doorsnede) van de geleiders van het verlengsnoer is onvoldoende.	Gebruik een verlengsnoer met een voldoende geleiderdoorsnede.
	De bedieningsschakelaar is niet volledig ingedrukt.	Druk de bedieningsschakelaar zo ver mogelijk in.
	Het gereedschap is ingesteld op achteruit draaien.	Zet het gereedschap op vooruit draaien.
	De spanning van de generator is te laag.	Zorg ervoor dat de spanningswaarde van de stroomvoorziening correct is.
De boor draait niet	De functiekeuzeschakelaar is niet ingeschakeld of staat in de stand "Beitelen" of "Beitel aanpassen".	Zet de functiekeuzeschakelaar op "Boren zonder hameren" of "Hamerboren" .
De boor kan niet worden losgemaakt	De boorkop is niet volledig teruggetrokken.	Trek de gereedschapsvergrendeling zo ver mogelijk terug en verwijder het accessoiregereedschap.

Referenties

• Elektrisch gereedschap, bevestigingsmiddelen en software voor de bouw - Hilti USA - Hilti USA
• Hilti Group Homepage - Hilti Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hilti TE 30, TE 30-AVR Handleiding

Beschikbare talen
