HILTI Nuron SR 6-22 - Reciprozaag Handleiding

Informatie over de bedieningsinstructies

Over deze bedieningsinstructies

• Lees deze bedieningsinstructies voordat het product voor de eerste keer wordt gebruikt of bediend. Dit is een basisvoorwaarde voor een veilige en probleemloze hantering en gebruik van het product.
• Neem de veiligheidsinstructies en waarschuwingen in deze bedieningsinstructies en op het product in acht.
• Bewaar de bedieningsinstructies altijd bij het product en zorg ervoor dat het product uitsluitend vergezeld gaat van deze bedieningsinstructies wanneer het product aan andere personen wordt gegeven.

Verklaring van symbolen

Waarschuwingen

Waarschuwingen attenderen personen op gevaren die zich voordoen bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

• Vestigt de aandacht op een potentieel gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de bedieningsinstructies

De volgende symbolen worden in deze bedieningsinstructies gebruikt:

	Neem de bedieningsinstructies in acht
	Gebruiksinstructies en andere nuttige informatie
	Omgaan met recyclebare materialen
	Elektrische apparatuur en batterijen niet als huishoudelijk afval afvoeren
	Hilti Li-ion batterij
	Hilti oplader

Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

	De nummering geeft de volgorde weer van de handelingen die in de afbeeldingen worden getoond en kan afwijken van de stappen die in de tekst worden beschreven.
	Referentienummers van items worden gebruikt in de overzichtsafbeelding en verwijzen naar de nummers die worden gebruikt in de legenda in de sectie productoverzicht.
	Deze tekens zijn bedoeld om specifiek uw aandacht te vestigen op bepaalde punten bij het hanteren van het product.

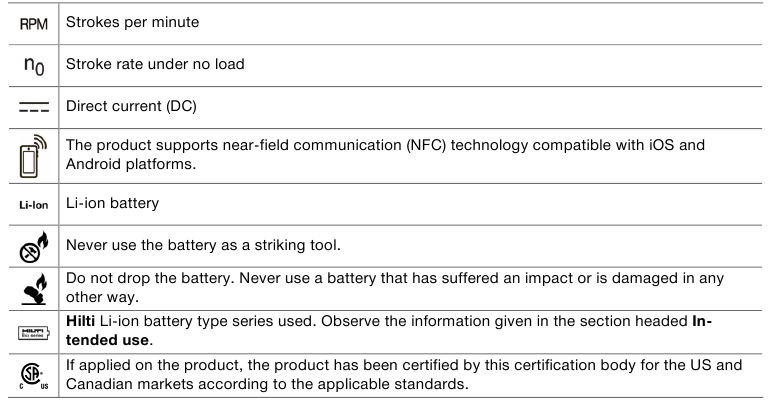

Productafhankelijke symbolen

Symbolen op het product

De volgende symbolen kunnen op het product worden gebruikt:

Productinformatie

producten zijn ontworpen voor professionele gebruikers en alleen getraind, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek op de hoogte zijn van de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaren opleveren indien ze onjuist worden gebruikt door ongetraind personeel of indien ze niet worden gebruikt in overeenstemming met het beoogde gebruik.
De typeaanduiding en het serienummer staan op het typeplaatje.

• Noteer het serienummer in de onderstaande tabel. U moet de productgegevens vermelden wanneer u contact opneemt met de Hilti Service of uw plaatselijke Hilti-organisatie om naar het product te informeren.

Productinformatie

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netaansluiting (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Misbruik het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien verwijderbaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een ander type accu.
• Gebruik elektrisch gereedschap alleen met de specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of gemodificeerd is. Beschadigde of gemodificeerde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accupack of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
• Verricht nooit onderhoud aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor reciprozaagmachines

• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact van het snijaccessoire met een "stroomvoerende" (live) draad kan blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam maakt het instabiel en kan leiden tot verlies van controle.

Aanvullende veiligheidsinstructies

• Gebruik het product en de accessoires alleen als ze in perfecte staat verkeren.
• Nooit het product of de accessoires op enigerlei wijze wijzigen of aanpassen.
• Stof dat vrijkomt bij het slijpen, schuren, zagen en boren kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: lood of verf op loodbasis; baksteen, beton en andere metselwerkproducten, natuursteen en andere producten die silicaten bevatten; bepaalde soorten hout, zoals eiken, beuken en chemisch behandeld hout; asbest of materialen die asbest bevatten. Bepaal de blootstelling van de bediener en omstanders door middel van de gevarenclassificatie van de te bewerken materialen. Implementeer de noodzakelijke maatregelen om de blootstelling tot een veilig niveau te beperken, bijvoorbeeld door het gebruik van een stofafzuigsysteem of door het dragen van geschikte adembescherming. De algemene maatregelen voor het verminderen van blootstelling zijn:
  • werken in een goed geventileerde ruimte,
  • vermijden van langdurig contact met stof,
  • stof wegleiden van gezicht en lichaam,
  • beschermende kleding dragen en blootgestelde delen van de huid wassen met water en zeep.
• Risico op letsel door vallend gereedschap en/of accessoires. Controleer voor aanvang van de werkzaamheden of de geïnstalleerde accessoires goed vast zitten.
• Houd de ventilatieopeningen te allen tijde vrij. Risico op brandwonden door geblokkeerde ventilatieopeningen!
• Neem regelmatig pauzes en doe lichamelijke oefeningen om de bloedcirculatie in uw vingers te verbeteren. Hoge trillingen tijdens lange perioden van werken kunnen leiden tot aandoeningen van de bloedvaten en het zenuwstelsel in de vingers, handen en polsen.
• Bevestig geen riemhaak aan dit product.
• Kijk niet rechtstreeks in de lichtbron (LED) van het product en richt de straal niet op de gezichten van andere personen. Risico op verblinding of oogbeschadiging.
• De gebruiker en personen in de omgeving moeten geschikte oogbescherming, een veiligheidshelm, gehoorbescherming, beschermende handschoenen en lichte adembescherming dragen tijdens het gebruik van het product.
• Wegvliegende fragmenten kunnen het lichaam en de ogen verwonden. Draag persoonlijke beschermingsmiddelen en draag altijd oogbescherming en beschermende handschoenen.
• Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap. Het aanraken van het accessoiregereedschap kan leiden tot snijwonden en brandwonden.
• Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Wanneer beide handen op de zaag zijn, kunnen ze er niet door gewond raken.
• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.
• Gebruik geen botte of beschadigde zaagbladen. Deze veroorzaken verhoogde wrijving en vormen een hoog risico op het vastlopen of terugslag van het zaagblad.
• Zet het werkstuk vast in een stevige houder. Houd het werkstuk nooit met uw hand vast of over uw been.
• Schakel het product pas in nadat u het in de werkpositie hebt gebracht.
• Leid het product tijdens het werken altijd van uw lichaam af.
• Reik niet onder het werkstuk.
• Oefen slechts matige druk uit en zaag met een passende snelheid, vooral bij het zagen van buizen met een grote diameter. Dit helpt om te voorkomen dat het product oververhit raakt.
• Gebruik altijd een zaagblad van de juiste lengte. Het zaagblad moet over het werkstuk steken terwijl de complete hubs slaan.
• Zaag nooit in onbekende materialen en zorg ervoor dat het zaagpad vrij is van obstakels boven en onder het werkstuk.
• Het product kan terugschieten als het zaagblad in contact komt met een object dat de bewerking hindert.
• Breng uw armen in een positie waarin u de terugslagkrachten kunt opvangen.
• Het product moet tegen het werkstuk worden gedrukt totdat de contactvoet stevig contact maakt. Dit zorgt voor een optimale en veilige voortgang tijdens het werken.
• Positioneer uzelf aan één kant van het zaagblad, breng het zaagblad nooit in lijn met uw lichaam. De zaag kan bij terugslag achterwaarts naar u toe springen!
• Als het zaagblad vastloopt of wanneer u het werk om welke reden dan ook onderbreekt, schakel dan de zaag uit en houd deze bewegingloos in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag terug te trekken terwijl het zaagblad in beweging is, omdat de zaag anders kan terugschieten.
• Wanneer u een zaag in het werkstuk opnieuw start, centreer dan het zaagblad in de zaagsnede en controleer of de zaagtanden niet in contact staan met het werkstuk.
• Wees extra voorzichtig bij het zagen in muren of andere blinde ruimtes. Wanneer het materiaal wordt binnengegaan, kan het zaagblad een verborgen obstakel tegenkomen, wat resulteert in terugslag.
• Schakel de transportvergrendeling in voordat u het product opbergt of vervoert.
• Volg de instructies van de fabrikant op voor het hanteren en opbergen van zaagbladen.
• Als het werk doorbraken inhoudt, beveilig dan altijd het gebied aan de zijde tegenover de zijde waar het werk wordt uitgevoerd.
• Controleer voor aanvang van de werkzaamheden het werkgebied op verborgen elektrische kabels of gas- en waterleidingen. Externe metalen delen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektrische kabel of een gas- of waterleiding beschadigt.
• Houd het product bij het doorsnijden van buizen boven het niveau van de buis die u doorsnijdt.
• Het product is niet beschermd tegen het binnendringen van vocht. Vloeistof die uit een buis stroomt, kan een kortsluiting in het product veroorzaken.
• Zorg er bij het doorsnijden van buizen voor dat ze leeg zijn. Tap de buizen indien nodig af.

Zorgvuldige behandeling en gebruik van batterijen

• Neem de volgende veiligheidsinstructies in acht voor de veilige behandeling en het gebruik van Li-ion batterijen. Het niet naleven kan leiden tot huidirritatie, ernstige corrosieve letsels, chemische brandwonden, brand en/of explosie.
• Gebruik alleen batterijen die in perfecte staat verkeren.
• Behandel batterijen met zorg om schade te voorkomen en lekkage van vloeistoffen die uiterst schadelijk zijn voor de gezondheid te voorkomen!
• De batterijen onder geen enkele omstandigheid wijzigen of aanpassen!
• Batterijen niet demonteren, pletten of verbranden en ze niet blootstellen aan temperaturen boven 80 °C (176 °F).
• Gebruik of laad nooit een batterij op die is blootgesteld aan een impact of op een andere manier is beschadigd. Controleer uw batterijen regelmatig op tekenen van schade.
• Gebruik nooit gerecyclede of gerepareerde batterijen.
• Gebruik de batterij of een batterijgevoed elektrisch gereedschap nooit als slagwerktuig.
• Stel batterijen nooit bloot aan direct zonlicht, hoge temperaturen, vonken of open vuur. Dit kan leiden tot explosies.
• Raak de batterijpolen niet aan met uw vingers, gereedschap, sieraden of andere elektrisch geleidende voorwerpen. Dit kan de batterij beschadigen en ook materiële schade en persoonlijk letsel veroorzaken.
• Houd batterijen uit de buurt van regen, vocht en vloeistoffen. Binnendringend vocht kan kortsluiting, elektrische schokken, brandwonden, brand en explosies veroorzaken.
• Gebruik alleen laders en elektrisch gereedschap die zijn goedgekeurd voor het specifieke batterijtype. Lees en volg de relevante bedieningsinstructies.
• Gebruik of bewaar de batterij niet in explosieve omgevingen.
• Als de batterij te heet is om aan te raken, kan deze defect zijn. Plaats de batterij op een plaats waar deze duidelijk zichtbaar is en waar geen brandgevaar is, op voldoende afstand van brandbare materialen. Laat de batterij afkoelen. Als deze na een uur nog steeds te heet is om aan te raken, is de batterij defect. Raadpleeg de Hilti Service of lees het document "Instructies over veiligheid en gebruik voor Hilti Li-ion batterijen".

Neem de speciale richtlijnen in acht die van toepassing zijn op het transport, de opslag en het gebruik van lithium-ionbatterijen.
Lees de instructies over de veiligheid en het gebruik van Hilti Li-ion batterijen die u kunt openen door de QR-code aan het einde van deze bedieningsinstructies te scannen.

Beschrijving

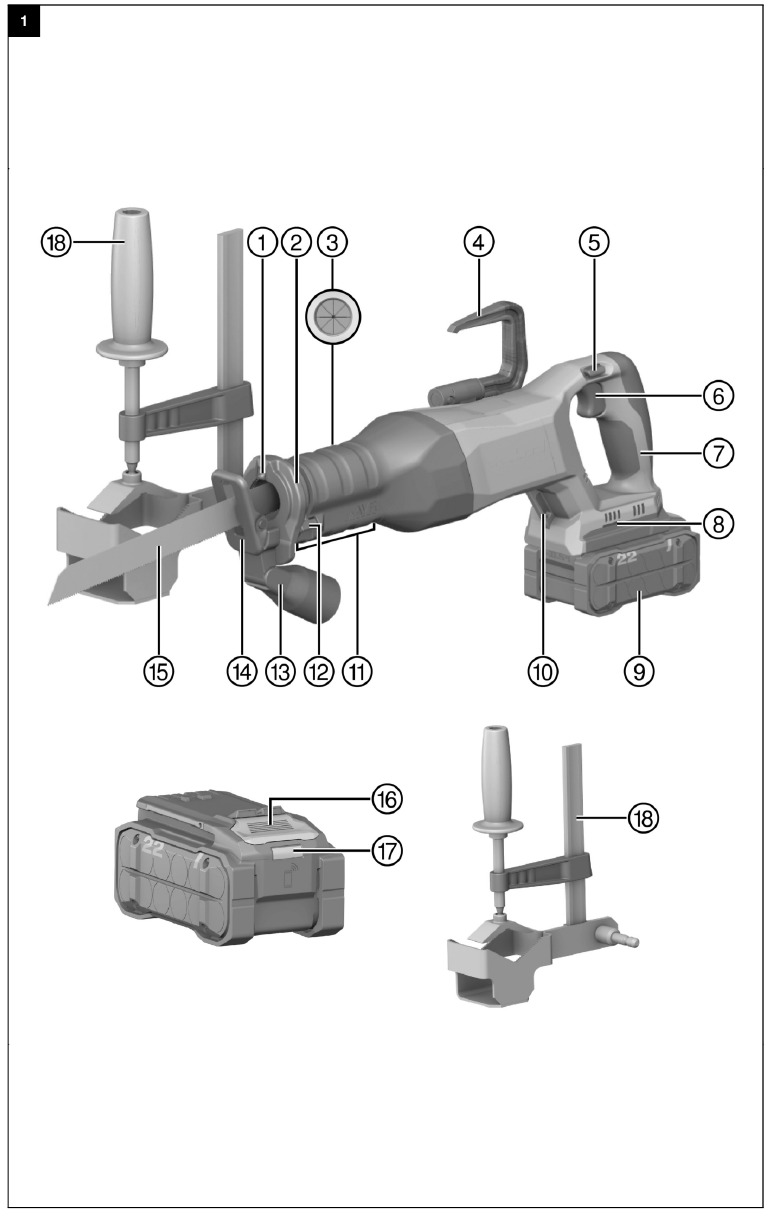

Productoverzicht

1. Werkgebiedverlichting (LED)
2. Gereedschapshouder
3. Bevestiging voor snijhulp
4. Opklapbare steigerhaak
5. Transportvergrendeling
6. Bedieningsschakelaar
7. Achterste handgreep
8. Installatieopening voor accessoires
9. Accu
10. Bevestigingsoog voor vanglijn
11. Voorste greepgedeelte met ontgrendelingsknop voor contactvoet
12. Zaagbladontgrendelingshendel
13. Aansluiting zuigslang (accessoire)
14. Contactvoet
15. Zaagblad
16. Accu ontgrendelingsknop
17. Accustatusindicator
18. Snijhulp (accessoire)

Beoogd gebruik

Het beschreven product is een draadloze reciprozaag. Het is ontworpen voor het zagen van hout, houtachtige materialen, metalen en kunststoffen.
Het product is ontworpen voor bediening met twee handen.

• Gebruik voor dit product uitsluitend Hilti Nuron lithium-ionaccu's van de B 22-serie. Voor optimale prestaties beveelt Hilti de accu's aan die in de tabel aan het einde van deze gebruiksaanwijzing voor dit product worden vermeld.
• Gebruik voor deze accu's uitsluitend Hilti-opladers van de typeserie die in de tabel aan het einde van deze gebruiksaanwijzing wordt vermeld.

Mogelijk misbruik

• Gebruik het elektrische gereedschap niet om bakstenen, beton, cellenbeton, natuursteen of tegels te zagen.
• Gebruik het product niet om pijpen te zagen die nog vloeistoffen bevatten.
• Zaag niet in onbekende materialen.

Meegeleverde artikelen

Reciprozaag, gebruiksaanwijzing, steigerhaak.
Andere systeemproducten die zijn goedgekeurd voor gebruik met dit product, zijn te vinden in uw plaatselijke Hilti Store of op: www.hilti.group

Statusindicatoren van de Li-ionaccu

Hilti Nuron Li-ionaccu's kunnen de laadtoestand, foutmeldingen en de gezondheidstoestand van de accu aangeven.

Indicatoren voor laadtoestand en foutmeldingen

Risico op letsel door een vallende accu!

• Als de ontgrendelingsknop wordt ingedrukt met een accu in het product, controleer dan vervolgens of de accu correct is teruggeplaatst en vastzit.

Druk kort op de ontgrendelingsknop van de accu om de statusindicatie te krijgen die op dat moment van toepassing is.
De laadtoestand en, indien van toepassing, fouten worden constant aangegeven zolang het aangesloten product is ingeschakeld.

Indicatoren die de gezondheidstoestand van de accu weergeven

Om de gezondheidstoestand van de accu te controleren, houdt u de ontgrendelingsknop langer dan drie seconden ingedrukt. Het systeem detecteert geen mogelijke storing van de accu als gevolg van misbruik, bijvoorbeeld als de accu is gevallen of doorboord, schade door externe hitte, enz.

Technische gegevens

Accu

Voorbereidingen op de werkplek

Risico op letsel door onbedoeld starten!

• Voordat u de accu plaatst, moet u ervoor zorgen dat het product is uitgeschakeld.
• Verwijder de accu voordat u aanpassingen aan het elektrische gereedschap uitvoert of voordat u accessoires verwisselt.
  Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

De accu opladen

1. Lees voordat u de accu oplaadt de gebruiksaanwijzing van de oplader.
2. Zorg ervoor dat de contacten op de accu en de contacten op de oplader schoon en droog zijn.
3. Gebruik een goedgekeurde oplader om de accu op te laden.

De accu plaatsen

Risico op letsel door kortsluiting of een vallende accu!

• Voordat u de accu plaatst, moet u ervoor zorgen dat de contacten op de accu en de contacten op het product vrij zijn van vreemde stoffen.
• Zorg ervoor dat de accu altijd correct vastklikt.

1. Laad de accu volledig op voordat u hem voor de eerste keer gebruikt.
2. Schuif de accu in het product totdat deze met een hoorbare klik vastklikt.
3. Controleer of de accu goed vastzit.

De accu verwijderen

1. Druk op de accu ontgrendelingsknop.
2. Verwijder de accu uit het product.

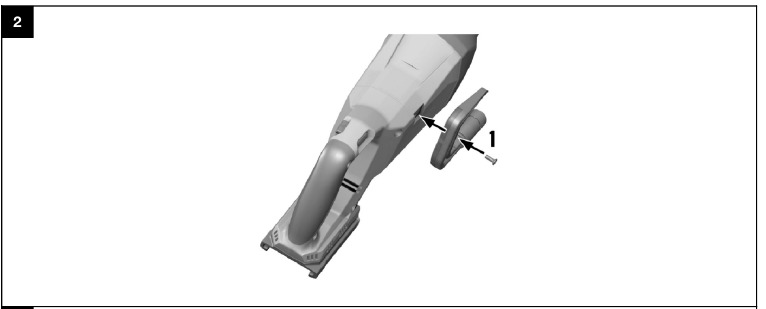

De steigerhaak monteren

• Zet de steigerhaak vast met de meegeleverde schroef.

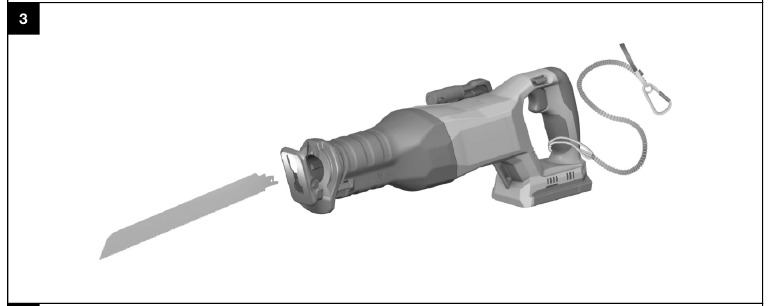

Valbeveiliging

Risico op letsel door vallend gereedschap en/of accessoire!

• Gebruik alleen de Hilti gereedschapslijn die wordt aanbevolen voor uw product.
• Controleer vóór elk gebruik altijd het bevestigingspunt van de gereedschapslijn op mogelijke schade.

Neem de nationale voorschriften voor werken op hoogte in acht.

Gebruik als valbeveiliging voor dit product alleen de Hilti gereedschapslijn #2261971.

• Gebruik de lus om de gereedschapslijn aan het product te bevestigen zoals weergegeven in de afbeelding. Controleer of deze goed vastzit.
• Zet de karabijnhaak vast aan een dragende constructie. Controleer of de karabijnhaak goed vastzit.
  Neem de gebruiksaanwijzing van de Hilti gereedschapslijn in acht.

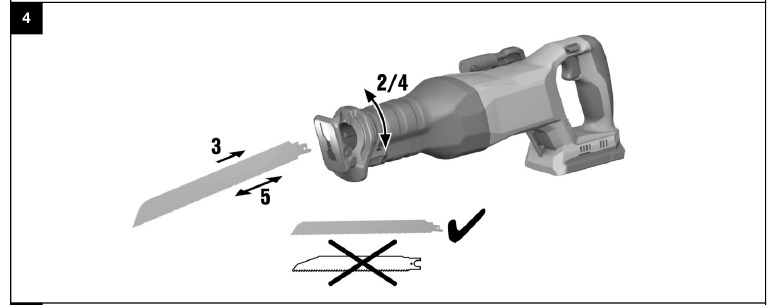

Het zaagblad plaatsen

Gebruik alleen zaagbladen met een 1/2" aansluiting.

1. Controleer of het aansluituiteinde van het accessoire schoon en licht ingevet is. Reinig en vet het aansluituiteinde indien nodig in.
2. Duw de vergrendelingshendel zo ver mogelijk omhoog en houd deze in deze positie vast.
3. Duw het zaagblad vanaf de voorkant van het gereedschap in de gereedschapshouder.
4. Laat de vergrendelingshendel terugkeren naar zijn oorspronkelijke positie.
5. Pak het zaagblad vast en trek eraan om te controleren of het in de juiste positie is vergrendeld.

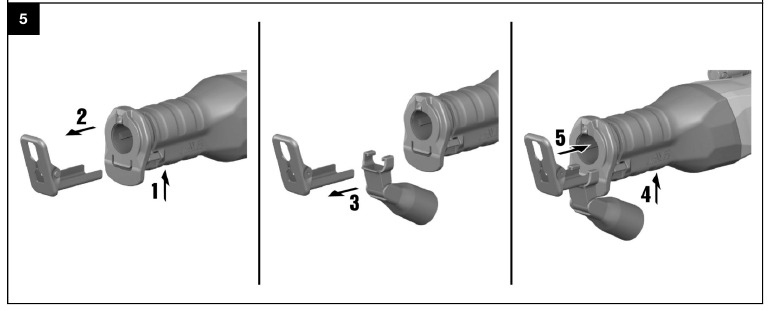

De stofafzuigadapter installeren (accessoire)

1. Druk op de ontgrendelingsknop voor de contactvoet.
2. Trek de contactvoet eruit.
3. Plaats de stofafzuigadapter op de contactvoetbevestiging.
4. Druk op de ontgrendelingsknop voor de contactvoet.
5. Plaats de licht ingevette contactvoet volledig in de geleider.

Bediening

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

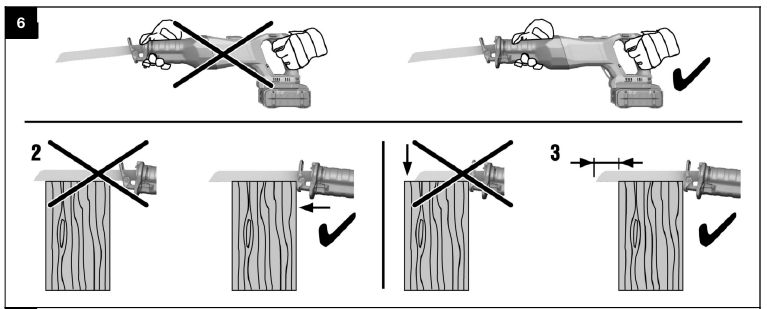

Zagen

1. Houd de zaag vast bij de daarvoor bestemde handgrepen.
2. Geleid de zaag met de contactvoet naar het werkstuk.
3. Geleid de zaag door het werkstuk.
   • Als u de zaag tegen het werkstuk drukt, bestaat het risico dat het zaagblad breekt en letsel veroorzaakt.

Gebruik altijd een zaagblad van de juiste lengte. Het zaagblad moet over het werkstuk reiken tijdens de volledige naafslag.

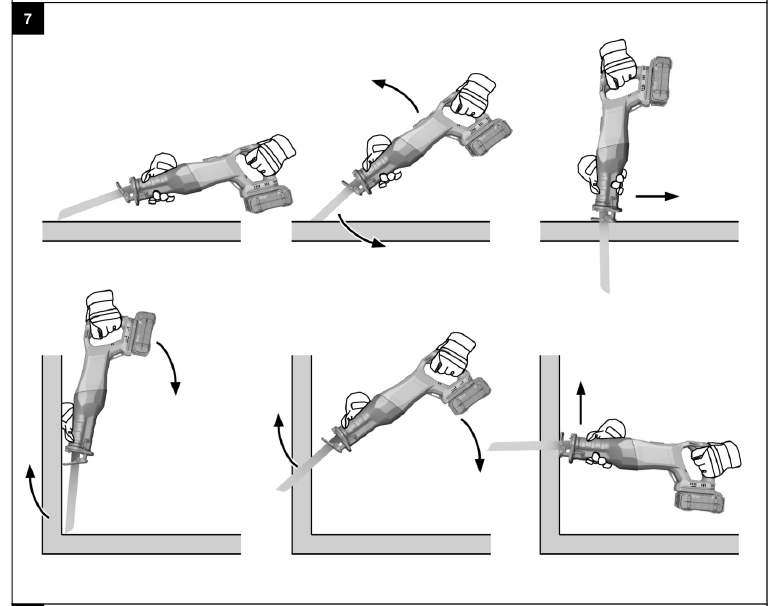

De zaag geleiden

Gevaar voor letsel door defecte steigerhaak! Een vallend gereedschap kan u of anderen verwonden.

• Controleer voor aanvang van de werkzaamheden of de steigerhaak stevig vastzit en onbeschadigd is.

Gevaar voor letsel door nalopen van de zaag!

• Til het product pas van het werkstuk af als het volledig tot stilstand is gekomen.
• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.

1. Ontgrendel de transportvergrendeling en druk op de bedieningsschakelaar.
   • Het grafische gedeelte illustreert verschillende manieren om de zaag effectief te geleiden.
2. Laat de bedieningsschakelaar los wanneer u klaar bent met zagen.
3. Activeer de transportvergrendeling.

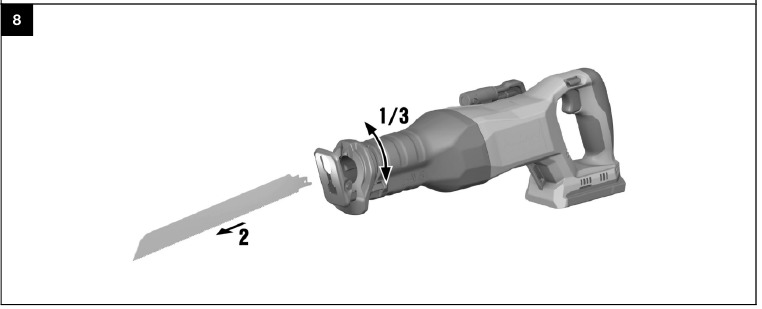

Het zaagblad verwijderen

Gevaar voor letsel! Het accessoiregereedschap kan heet zijn en/of scherpe randen hebben.

• Draag beschermende handschoenen bij het vervangen van het accessoiregereedschap.
• Leg een heet accessoiregereedschap nooit op een brandbaar oppervlak.

1. Duw de vergrendelingshendel zo ver mogelijk omhoog en houd deze in deze positie vast.
2. Trek het blad naar voren uit de gereedschapshouder.
3. Laat de vergrendelingshendel terugkeren naar de oorspronkelijke positie.

Verzorging en onderhoud

Gevaar voor letsel met geplaatste accu!

• Verwijder altijd de accu voordat u verzorgings- en onderhoudswerkzaamheden uitvoert!

Verzorging van het product

• Verwijder hardnekkig vuil voorzichtig.
• Reinig de ventilatieopeningen, indien aanwezig, voorzichtig met een droge, zachte borstel.
• Gebruik slechts een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.
• Reinig en smeer de gereedschapshouder regelmatig van buitenaf. Gebruik hiervoor de Hilti spray #314648.
• Gebruik een droge, schone doek om de contacten van het product te reinigen.

Verzorging van de lithium-ionaccu's

• Gebruik nooit een accu met verstopte ventilatieopeningen. Reinig de ventilatieopeningen zorgvuldig met een droge, zachte borstel.
• Vermijd onnodige blootstelling van de accu aan stof en vuil. Stel de accu nooit bloot aan hoge vochtigheid (bijv. door onderdompeling in water of achterlating in de regen).
  Als een accu door vocht is doordrenkt, behandel deze dan als een beschadigde accu. Isoleer deze in een niet-brandbare container en raadpleeg de Hilti Service.
• Houd de accu vrij van vreemde olie en vet. Zorg ervoor dat er zich geen stof of vuil onnodig ophoopt op de accu. Reinig de accu met een droge, zachte borstel of een schone, droge doek. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.
  Raak de contacten van de accu niet aan en verwijder het in de fabriek aangebrachte vet niet van de contacten.
• Gebruik slechts een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de kunststof onderdelen kunnen aantasten.

Onderhoud

• Controleer alle zichtbare onderdelen en bedieningselementen regelmatig op beschadigingen en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van beschadiging worden gevonden of als onderdelen niet goed functioneren. Laat het product onmiddellijk repareren door de Hilti Service.
• Installeer na reiniging en onderhoud alle beschermkappen en beschermende voorzieningen en controleer of ze volledig functioneren.

Om een veilige en betrouwbare werking te garanderen, gebruikt u uitsluitend originele Hilti reserveonderdelen en verbruiksartikelen. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met uw product, zijn te vinden in uw Hilti Store of online op: www.hilti.group

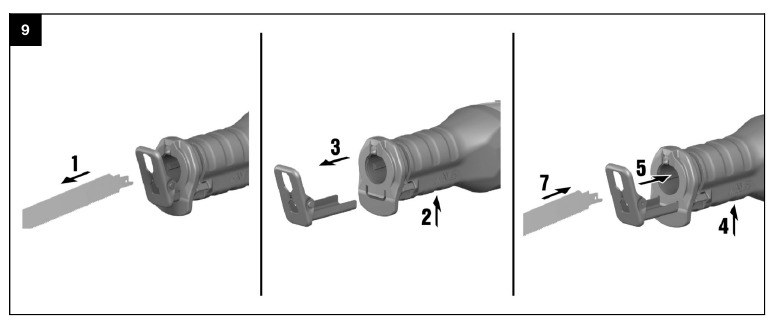

De contactvoet vervangen

1. Verwijder het zaagblad.
2. Druk op de vergrendelingsknop van de contactvoet.
3. Trek de contactvoet eruit.
4. Druk op de vergrendelingsknop van de contactvoet.
5. Plaats de licht ingevette contactvoet in de geleider naar de gewenste positie.
   De contactvoet kan in drie posities worden gebruikt.
6. Controleer of de contactvoet is vastgeklikt.
7. Plaats het zaagblad.

Transport en opslag van accumachines en accu's

Transport

Accidentele start tijdens transport!

• Transporteer uw producten altijd met verwijderde accu's!
• Verwijder de accu('s).
• Transporteer accu's nooit los en onbeschermd. Tijdens transport moeten accu's worden beschermd tegen overmatige schokken en trillingen en worden geïsoleerd van geleidende materialen of andere accu's die in contact kunnen komen met de terminals en een kortsluiting kunnen veroorzaken. Neem de lokaal geldende voorschriften voor het transport van accu's in acht.
• Verzend geen accu's per post. Raadpleeg uw vervoerder voor instructies over het verzenden van onbeschadigde accu's.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurig transport op beschadigingen.

Opslag

Accidentele schade veroorzaakt door defecte of lekkende accu's!

• Bewaar uw producten altijd met verwijderde accu's!
• Bewaar het product en de accu's op een koele en droge plaats. Neem de temperatuurgrenzen in acht die in de technische gegevens staan vermeld.
• Bewaar accu's niet op de oplader. Verwijder de accu altijd van de oplader wanneer het laadproces is voltooid.
• Laat accu's nooit in direct zonlicht, op warmtebronnen of achter glas liggen.
• Bewaar het product en de accu's waar ze niet toegankelijk zijn voor kinderen of onbevoegden.
• Controleer het product en de accu's voor elk gebruik en voor en na langdurige opslag op beschadigingen.

Probleemoplossing

Als er een probleem optreedt, let dan altijd op de laadstatus- en storingsindicator van de accu. Zie het hoofdstuk Statusindicatoren van de Li-ionaccu.
Als het probleem dat u ondervindt niet in deze tabel staat of als u het probleem niet zelf kunt verhelpen, neem dan contact op met de Hilti Service.

Referenties

• Home - Hilti Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HILTI Nuron SR 6-22 - Reciprozaag Handleiding

Beschikbare talen
