Welkom!

Deze handleiding leidt u stapsgewijs door de installatie en het gebruik van uw Lockly Secure. De installatie duurt over het algemeen minder dan 30 minuten. Als u vragen hebt, raadpleeg dan onze online ondersteuning op: Lockly.com/support of bel (669) 500-8835 voor hulp.
Raadpleeg het overzicht van de installatieonderdelen op de achterpagina

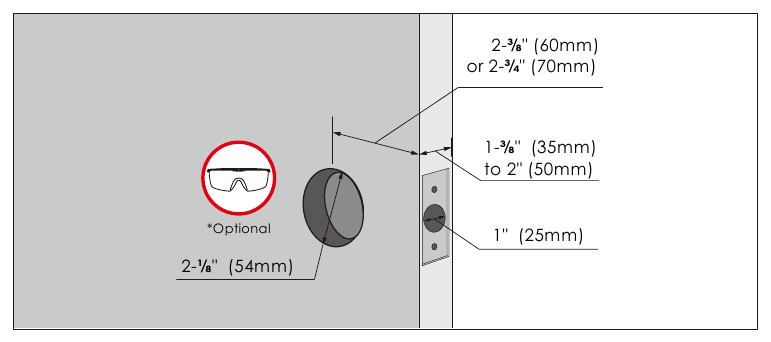

Voorbereiding

Om de installatie te voltooien, hebt u het volgende nodig:

Bereid de deur voor en verwijder het bestaande slot. Gebruik indien nodig de meegeleverde installatiesjabloon om de deur voor te bereiden.

* Draag een veiligheidsbril om uw ogen te beschermen als u gaten in de deur moet boren.

NACHTSCHOOT AANPASSEN EN INSTALLEREN

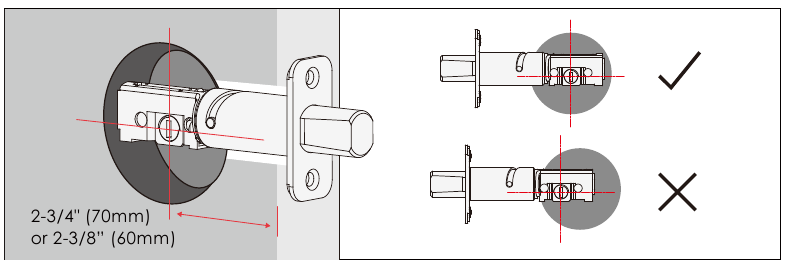

1. De nachtschootgleuf moet in het midden van het deurgat zitten. Pas aan zoals weergegeven indien nodig.


De nachtschoot is ingesteld op 2-3/4" (70 mm). Pas de lengte aan tot 2-3/8" (60 mm) indien nodig. (draag handschoenen om te beschermen tegen mogelijk knellen).

Duw de hendel om de nachtschoot uit te schuiven

Houd de metalen plaat vast en draai de nachtschootbehuizing met de klok mee totdat deze op 2-3/8" klikt

De nachtschoot is ingesteld op 2-3/4" (70 mm). Om terug te keren naar de standaardinstelling, terwijl de nachtschoot is uitgescho- ven, houdt u de metalen plaat vast en draait u de nachtschootbehuizing tegen de klok in totdat deze op 2-3/4" klikt

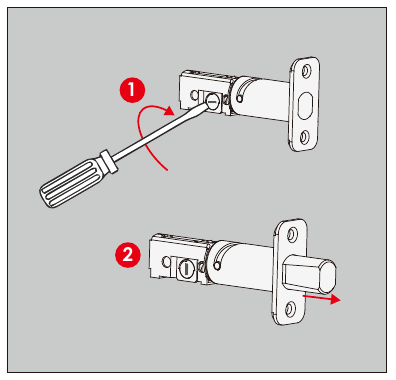

2. Schuif de nachtschoot uit door een platte schroevendraaier in de sleuf te steken en met de klok mee te draaien.

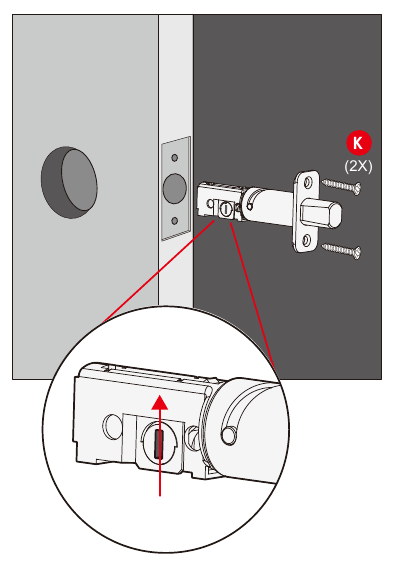

3. Steek de nachtschoot in het gat in de deurrand en zorg ervoor dat de rechterkant omhoog is en de gleuf zich in de verticale positie bevindt. Zet vast met 2 schroeven.


DE BUITENBEHUIZING INSTALLEREN

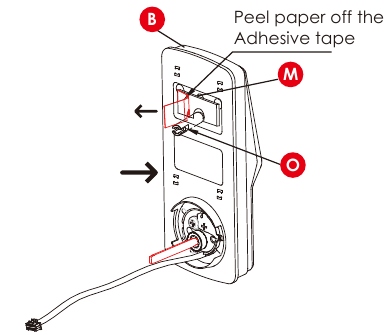

1. Om de buitenbehuizing van het slot vast te zetten, trekt u de afdekking van de kleefstrips
   *Dit gat (O) is voor de optionele verlenging met sleuf die wordt meegeleverd om uw slot te stabiliseren. Hiervoor moet u een extra gat in uw deur boren (zie de meegeleverde sjabloon). U kunt ook de meegeleverde dubbelzijdige tape gebruiken, die hetzelfde doel dient als u geen gat wilt boren. Als u een gat hebt geboord, draai de paal dan goed vast met een platte schroevendraaier door hem met de klok mee te draaien voordat u hem op uw deur monteert.

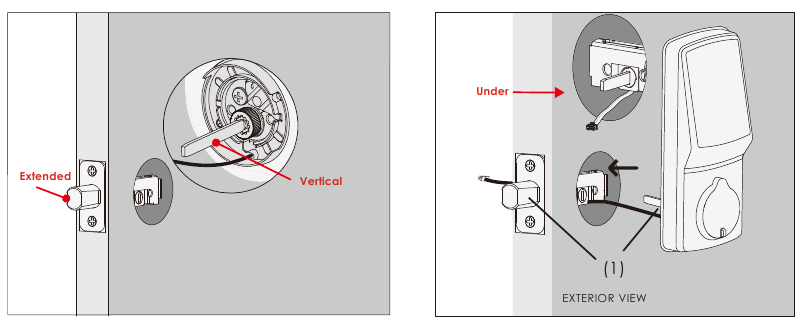

2. Verwijder de film van de kleefstrips en zorg ervoor dat het torsieblad zich in de verticale positie bevindt met de nachtschoot uitgeschoven. Plaats de behuizing en het torsieblad door de nachtschootgleuf en leid de aansluitkabels door het kruisgat onder de nachtschoot, zoals afgebeeld. Voltooi de montage door uit te lijnen en vast te zetten tot het gelijk ligt met het buitenoppervlak van de deur.


DE INTERIEURE SAMENSTELLING INSTALLEREN (F)

1. Controleer of de montageplaat aan de binnenkant is uitgelijnd met uw deurgat voordat u deze vastzet met zelfklevende strips.

2. Lijn de montageplaat uit en zet deze vast met zelfklevende strips. Leid de aansluitkabels door het gat en zet ze vast in het onderste linker gat met inkeping.

3. Plaats en draai met de hand 2 schroeven aan de linker- en rechterkant van het blad. Controleer de uitlijning en draai vast met een schroevendraaier totdat de montageplaat stevig op de deur is geplaatst.

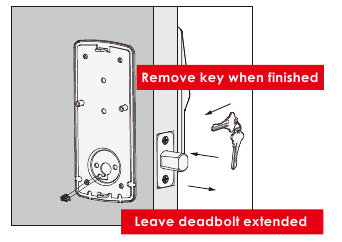

4. Gebruik de sleutel om ervoor te zorgen dat de nachtschoot soepel vergrendelt en ontgrendelt (zonder vast te lopen of te schuren).

   laat, als u klaar bent, de nachtschoot uitsteken en verwijder de sleutel voordat u verdergaat met de volgende stap.


TIP: wanneer u schroeven met de hand installeert, draai de schroeven dan enkele slagen met de klok mee en vervolgens één slag tegen de klok in om een soepele schroefdraad en geen kruisdraad te garanderen.

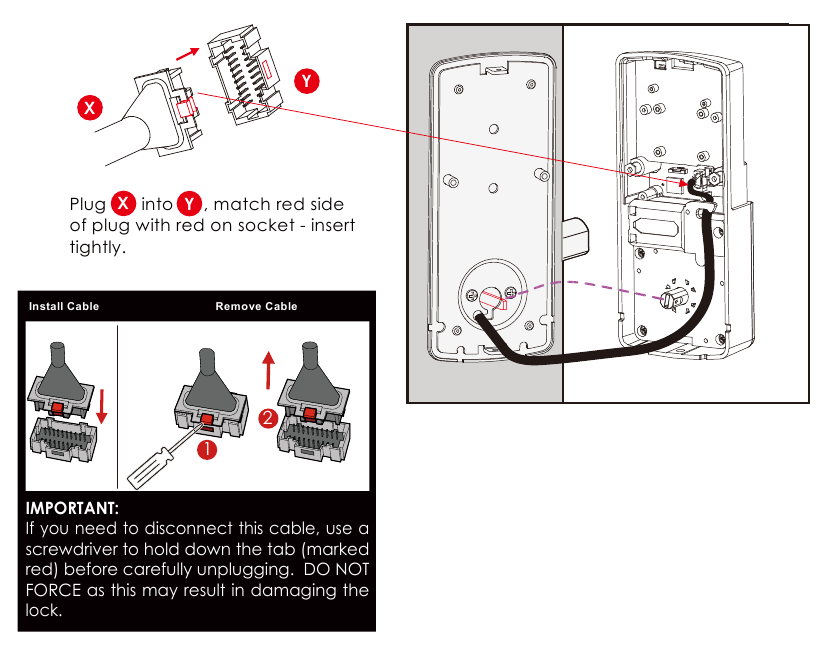

5. Sluit de kabel die door de montageplaat komt aan op de interieursamenstelling zoals aangegeven. Steek de kabel onder de ooghaken en leid deze naar rechts op de interieursamenstelling .

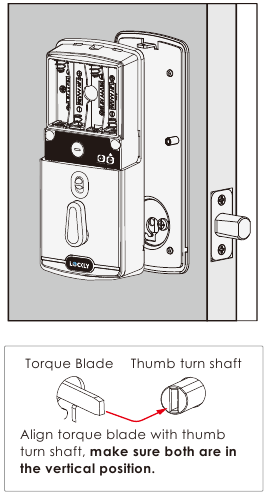

6. Voordat u de interieursamenstelling op de montageplaat plaatst, moet u ervoor zorgen dat de duimschroef verticaal staat.

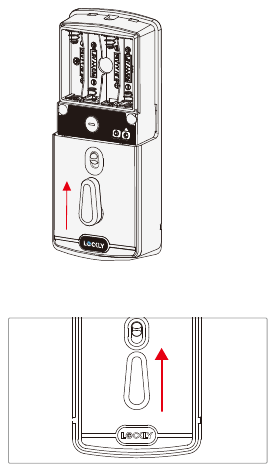

7. Plaats de interieursamenstelling tegen de montageplaat en zorg ervoor dat het koppelblad in de duimschroefas wordt gestoken.

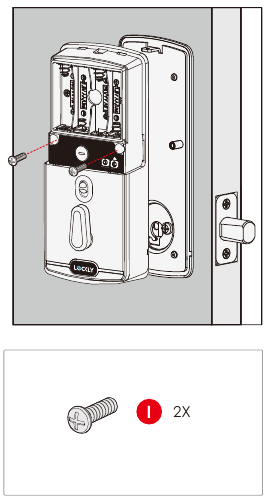

8. Zet de interieursamenstelling vast op de montageplaat met 2 schroeven.


BATTERIJEN PLAATSEN

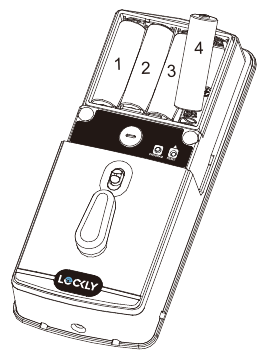

1. Plaats, met de deur open en de nachtschoot volledig uitgeschoven, het lint in het compartiment en plaats 4 batterijen (let op de juiste +/- polariteit).

2. Nadat alle batterijen zijn geplaatst, DRUKT u 10 seconden op de programmaknop en HOUDT u deze VAST. Het slot start automatisch een zelftest (laat de programmaknop los zodra de test start). Het zelftestproces bepaalt de naar rechts of links draaiende deur en is erg belangrijk om een correcte installatie te garanderen.

   als het slot niet correct is geïnstalleerd, gaat het herhaaldelijk open en dicht.

3. Zodra de zelftest is voltooid, zorgt u ervoor dat het slot soepel werkt door de deur handmatig te vergrendelen en ontgrendelen met behulp van de duimschroef op de interieursamenstelling. De nachtschoot moet soepel werken zonder enige storing of blokkering. Herhaal indien nodig stap 2 en zorg ervoor dat (a) de nachtschoot was uitgeschoven en (b) het koppelblad verticaal werd geplaatst terwijl de nachtschoot was uitgeschoven.
4. Veeg met uw hand over het touchscreen. Het slot moet sluiten (vergrendelen). Als het touchscreen AAN staat, raakt u aan, het slot moet ook vergrendelen. Als de nachtschoot terugkaatst of automatisch wordt ontgrendeld, betekent dit dat er iets niet correct is geïnstalleerd. Ga terug en herhaal stap 2, hetzelfde als hierboven.

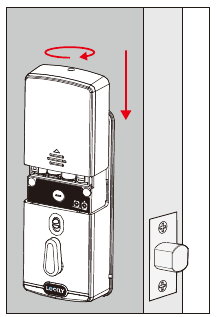

5. Zodra de zelftest is voltooid, installeert u de batterijklep (H) en zet u deze vast met de schroef aan de bovenkant (draai niet te vast).

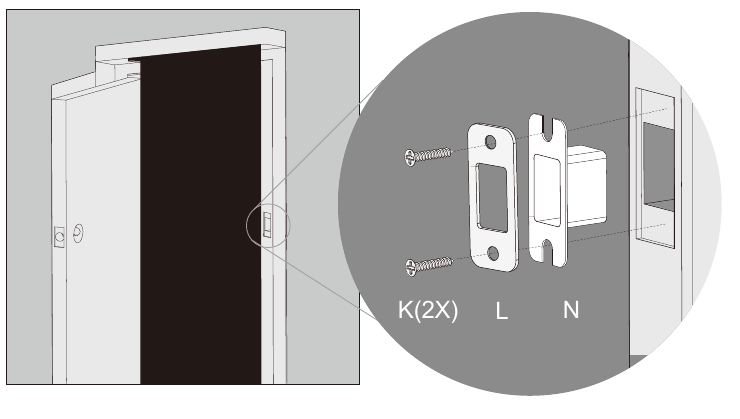

DEURSLUITING INSTALLEREN

Gebruik de meegeleverde deursluiting of gebruik uw bestaande zolang de nachtschoot soepel werkt zonder vast te lopen of te haken.


omdat deuren en kozijnen in ontwerp variëren, kan het nodig zijn om kleine aanpassingen aan uw sluitplaat en/of stofdoos aan te brengen om een soepele werking van de nachtschoot te garanderen. Dit is erg belangrijk. Als de nachtschoot op enigerlei wijze blokkeert of haakt, laat het slot een alarm horen (snel piepen) dat aangeeft dat het niet kan sluiten vanwege verkeerde uitlijning en/of overmatig schuren of blokkeren.

LOCKLY-APP DOWNLOADEN

U hebt de fysieke slotinstallatie van Lockly Secure voltooid. Om uw installatie te voltooien, downloadt u de Lockly-app uit de App Store of op Google Play en volgt u de instructies op het scherm.
Scan of bezoek Lockly.com/app

Voeg meer Smart toe aan uw huis

Secure Link Wi-Fi Hub
Voeg de optionele Lockly Secure Link Wi-Fi Hub toe, samen met de gratis Lockly-app, het is eenvoudiger dan ooit om uw deur veilig te bedienen en te beheren vanaf elke locatie en op elk moment.

Real-time, monitoring, & status
Bewaak de open/gesloten deurstatus met real-time waarschuwingen die naar uw smartphone worden verzonden, waar u ook bent.

Grant access, even when you're not home
Vergrendel en ontgrendel de deur vanaf elke locatie.

Hands-free voice control
Bedien en controleer uw status alleen met uw stem met apparaten met Amazon Alexa of Google Assistant.

Available online at: Lockly.com/hub

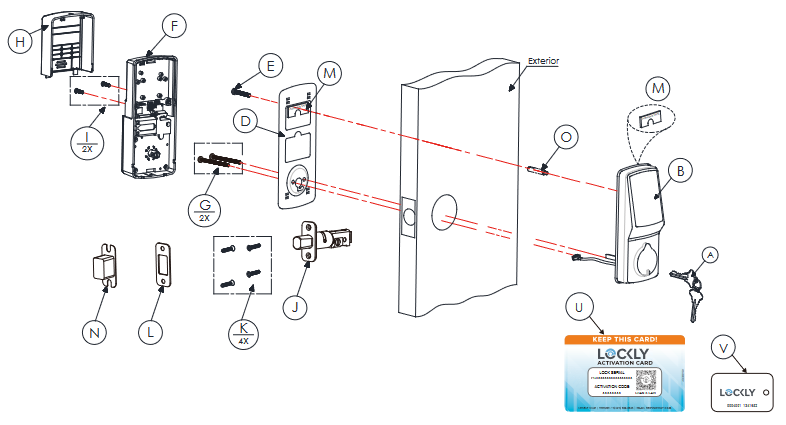

INSTALLATIE-OVERZICHT EN ONDERDELENLIJST

Lockly Secure kan worden gemonteerd voor zowel rechtsdraaiende als linksdraaiende deuren.
