Lockly 6S - Handleiding deurslot

Inhoud

Welkom!

Deze handleiding leidt u stap voor stap door de installatie en het gebruik van uw Lockly Model 6S. De installatie duurt doorgaans minder dan 30 minuten. Als u vragen heeft, raadpleeg dan onze online ondersteuning op: Lockly.com/support of bel (669) 500-8835 voor hulp.
Raadpleeg het overzicht van de installatieonderdelen op de achterpagina

Voorbereiding

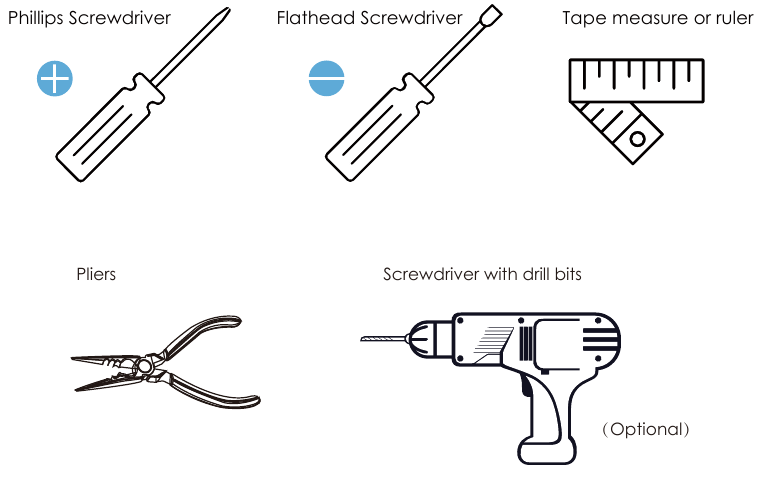

Om de installatie te voltooien, heeft u het volgende nodig:

Boren is niet vereist om het slot te installeren en is optioneel. Als u uw slot echter op een gloednieuwe deur installeert, is een boor vereist als er geen gaten zijn voorbereid voor de installatie van het slot.

Verwijder de bestaande deurbeslag, grendel of nachtschoot voordat u het nieuwe slot installeert. Gebruik de meegeleverde sjabloon om indien nodig nieuwe gaten te boren.

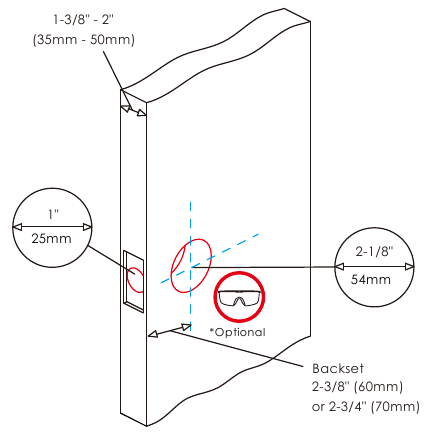

Voorbereiding

  1. Meet en bevestig dat uw deur tussen 1-3/8" - 2" (35 mm - 50 mm) is.
  2. Meet en bevestig dat het gat in de deur 2-1/8" (54 mm) is.
  3. Meet en bevestig dat de doornmaat tussen 2-3/8" (60 mm) en 2-3/4" (70 mm) ligt.
  4. Meet en bevestig dat het gat in de deurrand 1" (25 mm) is.


* Gebruik een veiligheidsbril om uw ogen te beschermen als u de gaten in de deur moet boren.

HET DEURSLOT INSTALLEREN


HET DEURSLOT INSTALLEREN - Stap 1
Meet de afstand tussen het midden van het voordeur gat en de rand van uw deur. Duw de schacht (a) om het deurslot aan te passen naar 2-3/8" (60 mm) of 2-3/4" (70 mm).
HET DEURSLOT INSTALLEREN - Stap 2

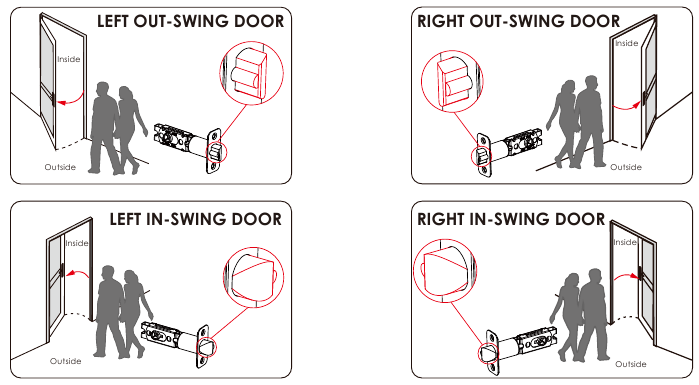

HET DEURSLOT INSTALLEREN - Stap 3
Installeer, met de deur naar buiten gericht, het deurslot volgens de naar binnen of naar buiten draaiende openingsrichting van uw deur.
Zet het deurslot vast met de meegeleverde schroeven.

HENDEL VERANDEREN VOOR RECHTS- OF LINKS DRAAIENDE DEUREN

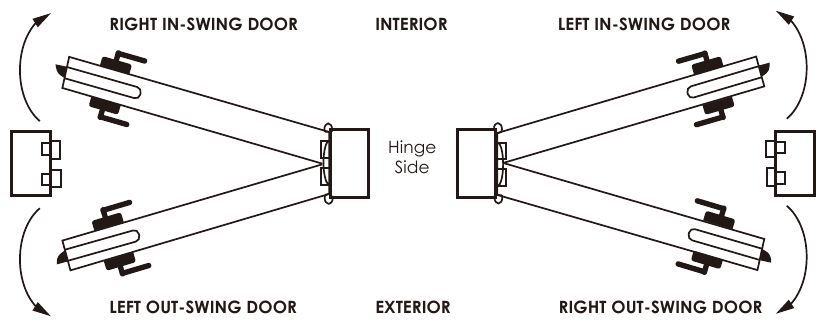

Het slot wordt geleverd met de standaard hendel voor een rechts naar binnendraaiende of links naar buitendraaiende deur. Raadpleeg het onderstaande diagram als u niet zeker bent van de oriëntatie van uw deur.

Het is niet nodig om de oriëntatie van de deurklink te wijzigen. Sla stap 2 over.
NAAR LINKS DRAAIENDE EN NAAR RECHTS DRAAIENDE DEUREN vereisen dat de oriëntatie van de deurklink wordt gewijzigd.

De oriëntatie van de buitenhendel wijzigen

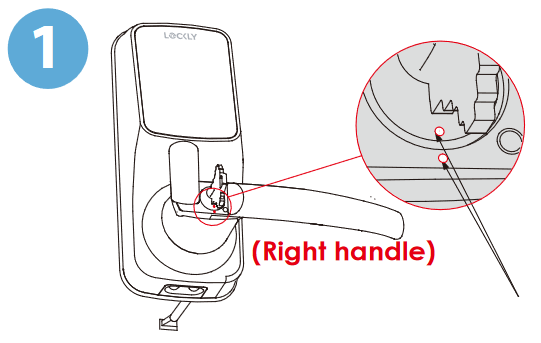

  1. Steek de sleutel erin en draai het slotvlak zodat de twee witte stippen op één lijn liggen, zoals afgebeeld.
    De oriëntatie van de buitenhendel wijzigen - Stap 1

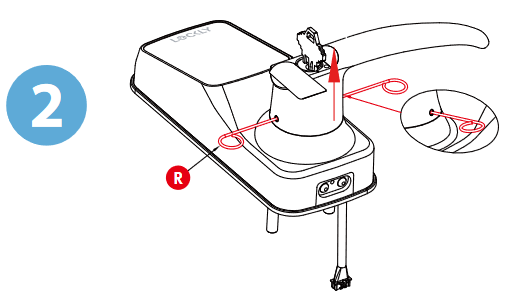

  2. Gebruik de meegeleverde pin om de metalen pin te duwen die zich op 3 uur van de basishendel bevindt, en vervolgens de andere pin op 9 uur. Verwijder de hendel zodra de pinnen zijn samengedrukt.
    De oriëntatie van de buitenhendel wijzigen - Stap 2

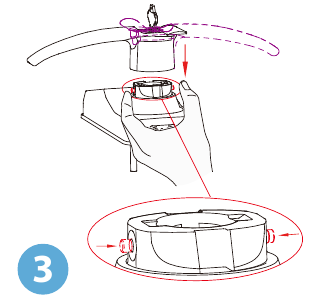

  1. Draai de hendel 180° naar de andere kant van het slot. Gebruik uw vingers om de twee pinnen aan de linker- en rechterkant van het slot in te drukken om de hendel terug op het slot te plaatsen.
    De oriëntatie van de buitenhendel wijzigen - Stap 3

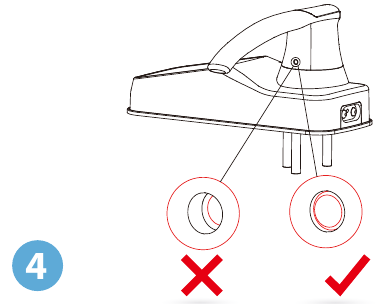

  2. Bevestig dat uw installatie voltooid is door te controleren of de pinnen gelijk liggen met de hendel en eruit zijn gesprongen. Pas de hendel dienovereenkomstig aan om ervoor te zorgen dat de pinnen volledig gedecomprimeerd zijn en gelijk liggen met het oppervlak.
    De oriëntatie van de buitenhendel wijzigen - Stap 4

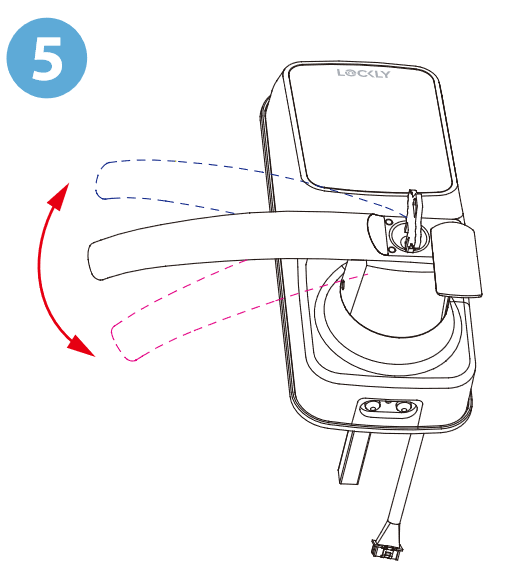

  3. Controleer of uw hendel soepel werkt door hem omhoog en omlaag te draaien.
    De oriëntatie van de buitenhendel wijzigen - Stap 5

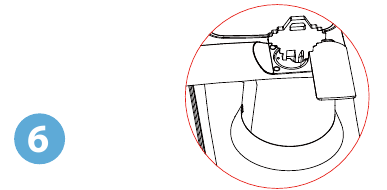

  4. Draai de sleutel terug naar de horizontale positie. De sleutel kan eruit worden gehaald zodra deze terugkeert naar de horizontale positie.
    De oriëntatie van de buitenhendel wijzigen - Stap 6

De oriëntatie van de binnenhendel wijzigen

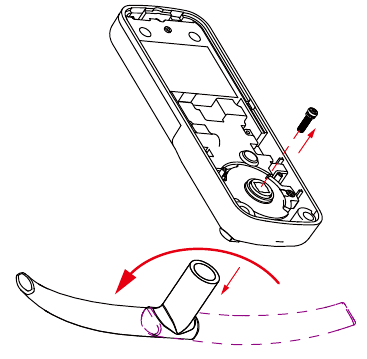

  1. Verwijder de borgschroef van de hendel door deze tegen de klok in te draaien. Verwijder de hendel en draai 180° zoals afgebeeld.
    De oriëntatie van de binnenhendel wijzigen - Stap 1

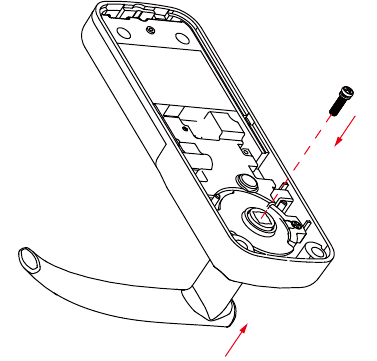

  2. Plaats de borgschroef van de hendel terug en zet deze vast door in de tegenovergestelde richting (met de klok mee) te draaien.
    De oriëntatie van de binnenhendel wijzigen - Stap 2

HET SLOT VOORBEREIDEN VOOR INSTALLATIE

Als u bij de voorbereiding een gat hebt geboord, gebruik dan de verlengbuis met sleuf en draai deze stevig vast met een platte schroevendraaier door deze met de klok mee op het slot te draaien. Als u bij de voorbereiding geen gat hebt geboord, kunt u deze paal verwijderd laten.

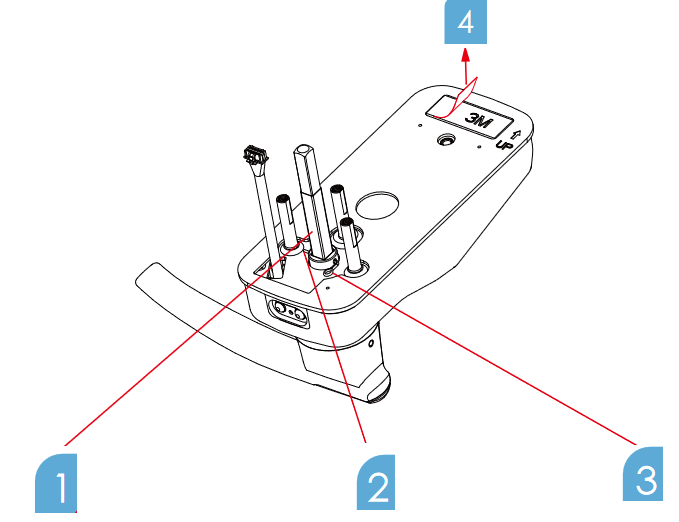

HET SLOT VOORBEREIDEN VOOR INSTALLATIE

  1. Installeer de spindel met de gaten naar de basis van het slot en lijn de gaten uit die zich op 3 uur en 9 uur bevinden.
  2. Steek de vergrendelingspin in het gat zoals hierboven weergegeven.
  3. Buig voorzichtig het uiteinde van de vergrendelingspin met een punttang.
    Als de vergrendelingspin niet wordt gebogen en de hendel niet vrij kan worden gedraaid zonder obstructie, zal dit leiden tot een storing.
  4. Verwijder de papieren laag van de plakband en bereid u voor op de installatie.

DE INSTALLATIE VAN HET SLOT (BUITENKANT)

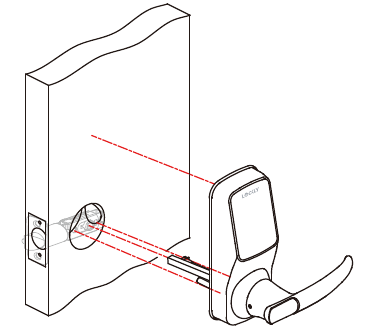

  1. Installeer het buitenste slot zoals links wordt weergegeven, door het slot recht uit te lijnen en de kabel en de bijbehorende stangen door het slot te voeren.
    DE INSTALLATIE VAN HET SLOT (BUITENKANT) - Stap 1
  2. Voer de spil door het midden van het slot, en de ronde stangen door de zijkanten in de respectievelijke gaten. De kabel moet onder het slot doorlopen.
  3. Lijn het slot recht uit en druk hard (als u de plakband in stap 3.4 gebruikt) om de bovenkant van het slot vast te zetten.
    DE INSTALLATIE VAN HET SLOT (BUITENKANT) - Stap 2

DE INSTALLATIE VAN HET SLOT (BINNENKANT)

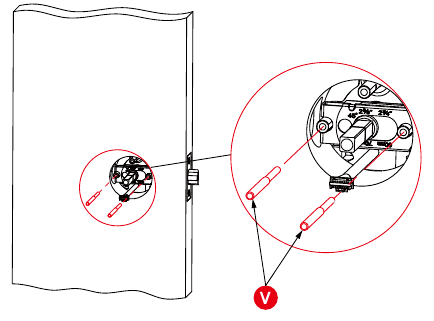

  1. Plaats de positioneringsstangen in de gaten links en rechts van de spil . De gaten bevinden zich op 3 uur en 9 uur.

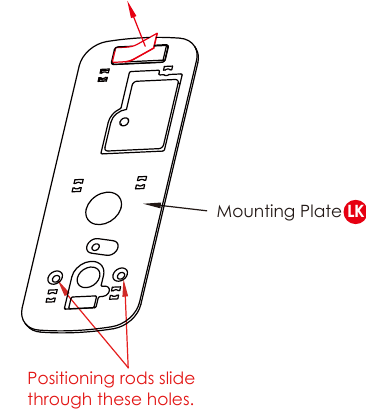

  2. De montageplaat voor de binnenkant komt tegen de binnenkant van uw deur. Verwijder de papierlaag van de plakband en lijn de positioneringsstangen aan de onderkant van de plaat uit met de bijbehorende linker- en rechtergaten. Installeer de zijde met de zwarte plastic afdichting tegen de deur.
    DE INSTALLATIE VAN HET SLOT (BINNENKANT) - Stap 2

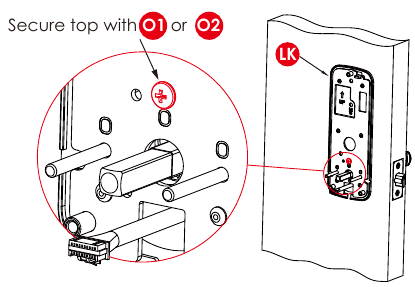

  1. Trek de kabel van de buitenkant van het slot door het rechthoekige gat onder de positioneringsstangen en de spil. Zet het gat boven de spil vast met schroeven .
    DE INSTALLATIE VAN HET SLOT (BINNENKANT) - Stap 3

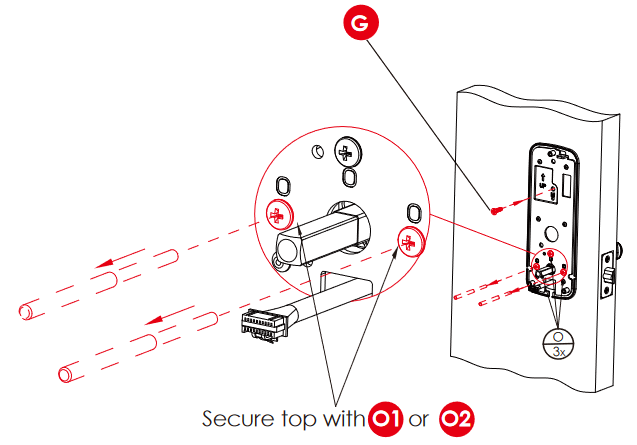

  2. Verwijder de positioneringsstangen en vervang ze door schroeven Draai met de klok mee vast totdat de montageplaat vastzit.
    DE INSTALLATIE VAN HET SLOT (BINNENKANT) - Stap 4

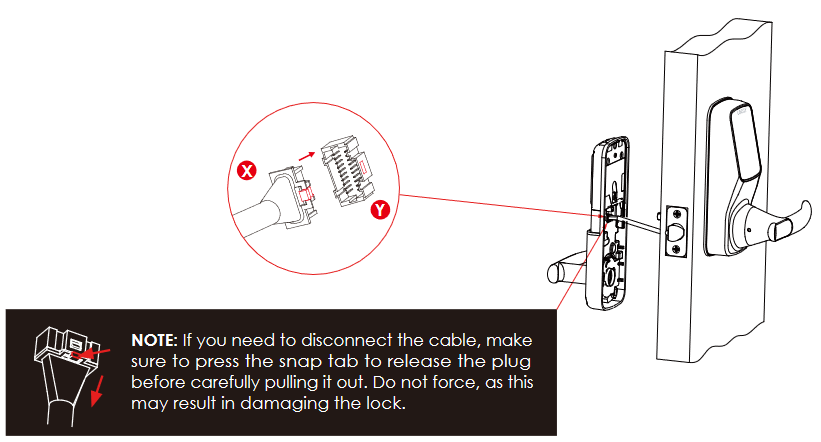

  3. Steek de kabel die door de deur komt in het slot aan de binnenkant . Laat de rode kant van de stekker overeenkomen met de rode kant op de aansluiting - steek stevig in.
    DE INSTALLATIE VAN HET SLOT (BINNENKANT) - Stap 5

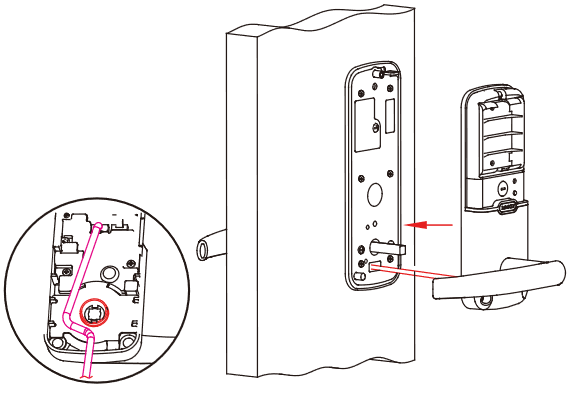

  4. Lijn de vierkante stang uit met het slot aan de binnenkant en bevestig het slot aan de binnenkant aan de montageplaat aan de binnenkant. Terwijl u dit doet, duwt u een deel van de overtollige kabel voorzichtig door het rechthoekige gat in de deur. Plaats de overige kabel tegen de binnenkant van het slot aan de binnenkant, zodat het slot aan de binnenkant stevig op de montageplaat zit. Zorg ervoor dat de kabel weg is en niet verstrikt raakt met de vierkante stang
    DE INSTALLATIE VAN HET SLOT (BINNENKANT) - Stap 6

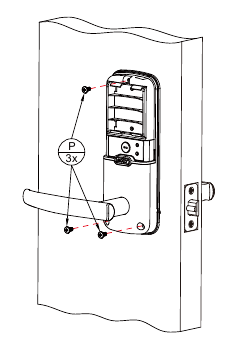

  5. Zodra het slot aan de binnenkant gelijk ligt met de montageplaat, bevestigt u het slot aan de plaat door met de klok mee te schroeven met behulp van de meegeleverde schroeven .
  6. Plaats 4 AA-batterijen in het slot door de positieve en negatieve oriëntatiemarkeringen op de batterijen uit te lijnen met het batterijcompartiment. Zet het batterijklepje vast door het klepje over het slot te schuiven en de schroef aan de bovenkant met de klok mee te draaien tot deze vastzit.

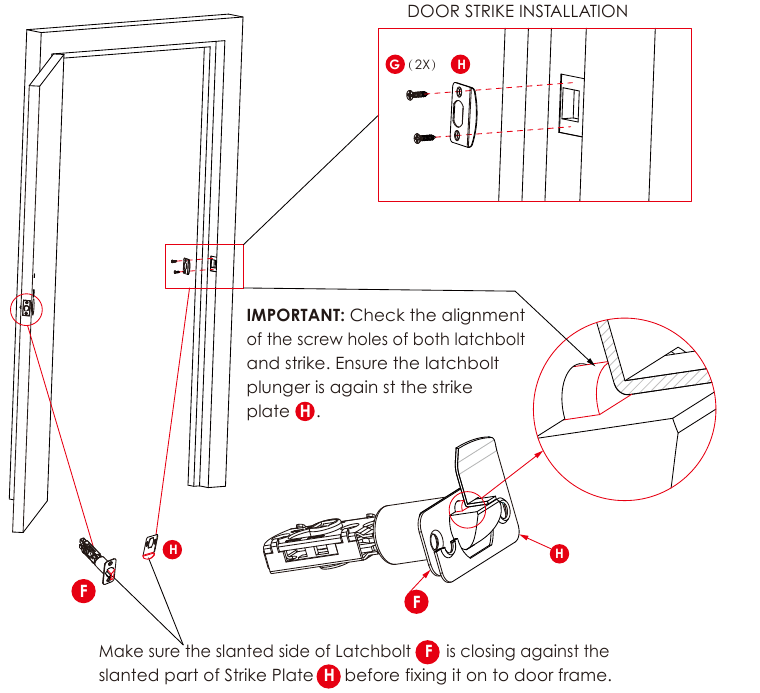

DE INSTALLATIE VAN DE SLUITPLAAT

Sluit uw deur om te zien of uw slot veilig sluit met uw bestaande sluitplaat. Als het slot veilig sluit, kunt u de bestaande sluitplaat behouden zonder de oude hardware te verwijderen. Het wordt echter aanbevolen om onze sluitplaat te gebruiken.
DE INSTALLATIE VAN DE SLUITPLAAT

DE LOCKLY APP DOWNLOADEN

Gefeliciteerd! U hebt de fysieke slotinstallatie van het Lockly Model 6S voltooid. Om uw installatie te voltooien, downloadt u de Lockly app uit de App Store of via Google Play en volgt u de onderstaande instructies op het scherm.
Scan of bezoek Lockly.com/app

www.apple.com
play.google.com

Voeg meer Smart toe aan uw huis

Secure Link Wi-Fi Hub
Voeg de optionele Lockly Secure Link Wi-Fi Hub toe, samen met de gratis Lockly app, het is gemakkelijker dan ooit om uw deur veilig te bedienen en te beheren vanaf elke locatie, op elk moment.

Realtime, monitoring en status
Bewaak de open/gesloten deurstatus met realtime meldingen die naar uw smartphone worden verzonden, waar u ook bent.

Verleen toegang, zelfs als u niet thuis bent
Vergrendel en ontgrendel de deur vanaf elke locatie.

Handsfree spraakbesturing
Bedien en controleer uw status met alleen uw stem met Amazon Alexa- of Google Assistant-apparaten.

Online verkrijgbaar op: Lockly.com/hub

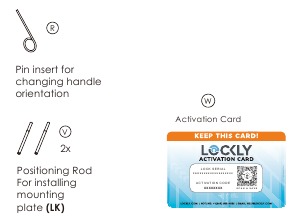

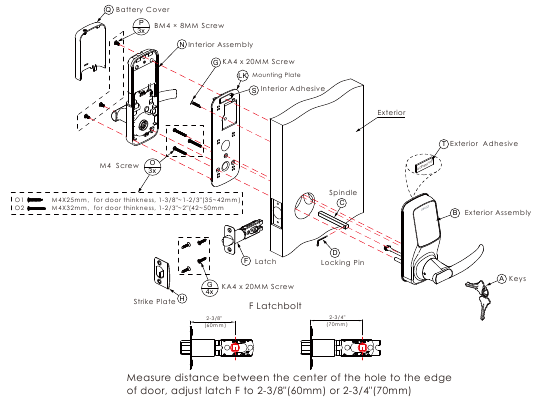

INSTALLATIE-OVERZICHT & ONDERDELENLIJST

INSTALLATIE-OVERZICHT & ONDERDELENLIJST

Dit slot kan worden geïnstalleerd voor zowel rechts- als linksdraaiende deuren. Het slot wordt verzonden, klaar voor een installatie van een rechtsdraaiende deur. Als u de oriëntatie voor een linksdraaiende deur wilt wijzigen, volgt u de stapsgewijze instructies in de installatiehandleiding.
