Welkom!

Deze handleiding loodst u stap voor stap door de installatie en inbedrijfstelling van uw Lockly Secure Pro. De installatie duurt doorgaans minder dan 30 minuten. Mocht u vragen hebben, raadpleeg dan onze online support op: Lockly.com/support of bel (669) 500-8835 voor hulp.
Zie overzicht van installatieonderdelen op de achterpagina

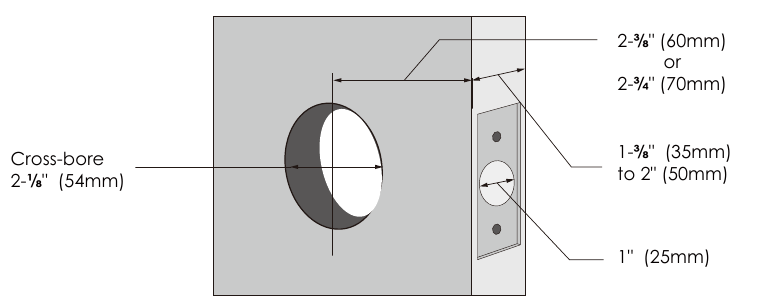

Voorbereiding

Om de installatie te voltooien, hebt u nodig:

Deur voorbereiden: verwijder het bestaande grendelslot of gebruik de meegeleverde mal om nieuwe gaten te boren.

GRENDELSLOT AANPASSEN EN INSTALLEREN

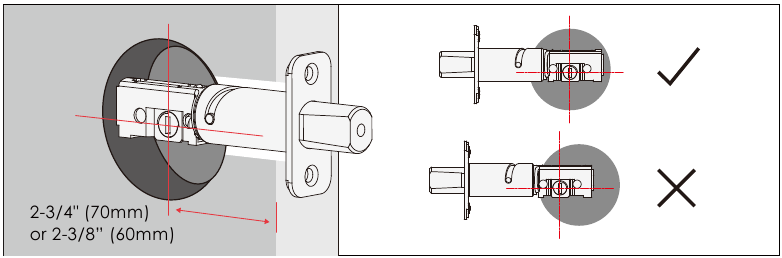

De gleuf voor het grendelslot moet in het midden van het deurgat zitten. Pas indien nodig aan zoals afgebeeld.

Het grendelslot is ingesteld op 2-3/4" (70 mm). Pas de lengte indien nodig aan naar 2-3/8" (60 mm) (draag handschoenen ter bescherming tegen mogelijk knellen).

Duw aan de hendel om het grendelslot uit te schuiven

Houd de metalen plaat vast en draai de behuizing van het grendelslot met de klok mee totdat het op 2-3/8" vastklikt

Het grendelslot is ingesteld op 2-3/4" (70 mm). Om terug te keren naar de standaardinstelling, terwijl het grendelslot is uitgeschoven, houd de metalen plaat vast en draai de behuizing van het grendelslot tegen de klok in totdat het op 2-3/4" vastklikt

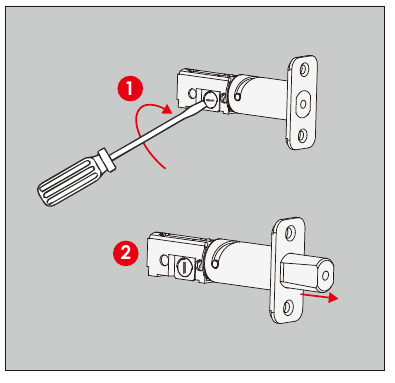

Schuif het grendelslot uit door een platte schroevendraaier in de gleuf te steken en met de klok mee te draaien.

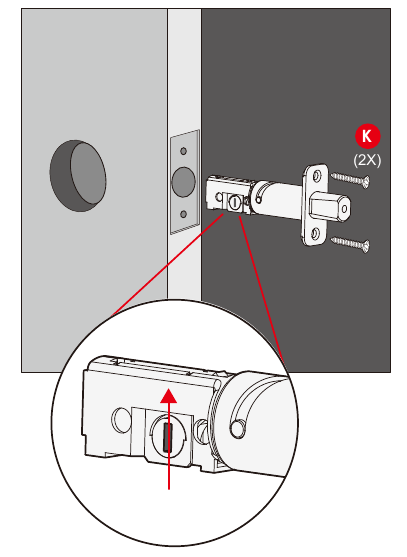

Steek het grendelslot in het gat in de deurrand. Zorg ervoor dat de rechterkant boven zit en de gleuf in verticale positie staat. Zet vast met 2 schroeven.

BUITENBEHUIZING INSTALLEREN (B)

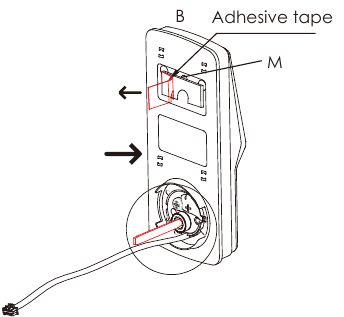

Controleer de uitlijning van de buitenbehuizing (B) met het deurgat en het grendelslot voordat u de folie van de plakstrips verwijdert.

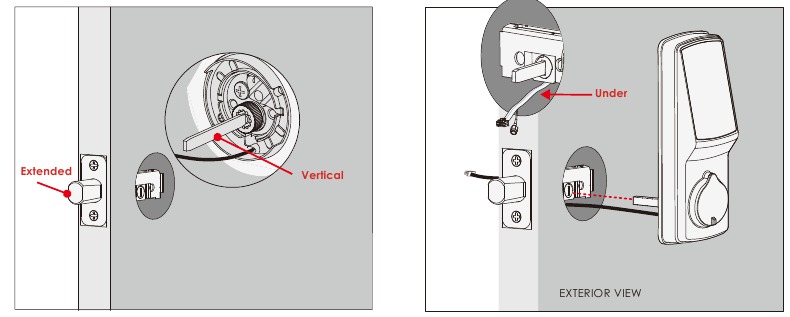

Verwijder de folie van de plakstrips en zorg ervoor dat het koppelingsstuk in verticale positie staat met het grendelslot uitgeschoven. Plaats de behuizing en het koppelingsstuk door de gleuf van het grendelslot en leid de verbindingskabels door het kruisgat onder het grendelslot, zoals afgebeeld. Voltooi de montage door de behuizing uit te lijnen en vast te zetten totdat deze gelijk ligt met het buitendeuroppervlak.

BINNENBEHUIZING INSTALLEREN (F)

1. Controleer de uitlijning van de binnenmontageplaat (D) met uw deurgat voordat u deze vastzet met plakstrips.

2. Lijn de montageplaat uit en zet deze vast met plakstrips. Leid de verbindingskabels door het gat en zet ze vast aan het onderste linker gat met inkeping.

3. Steek met de hand 2 schroeven aan de linker- en rechterkant van het koppelingsstuk en draai ze vast. Controleer de uitlijning en draai met een schroevendraaier totdat de montageplaat stevig op de deur is geplaatst.

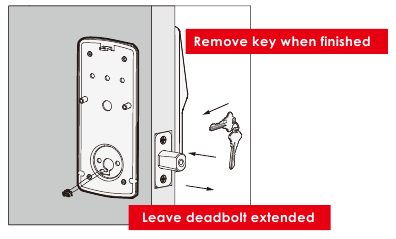

4. Gebruik de sleutel om ervoor te zorgen dat het grendelslot soepel vergrendelt en ontgrendelt (geen binding of wrijving).

   laat na afloop de grendel uitgeschoven en verwijder de sleutel voordat u verdergaat met de volgende stap.


TIP: wanneer u schroeven met de hand installeert, draai de schroeven dan eerst enkele slagen met de klok mee en vervolgens één slag tegen de klok in om ervoor te zorgen dat ze soepel worden ingedraaid en niet kruislings worden aangedraaid.

DEURSENSOREN VOORBEREIDEN VOOR INSTALLATIE

Deursensoren nog niet monteren (installeren). U installeert ze in stap 7.
Over deursensoren
Deursensoren bieden realtime informatie over de status van de deur, zoals de mogelijkheid om te verifiëren of de deur veilig gesloten is. Ze sturen ook pushmeldingen naar uw telefoon wanneer uw deur opengaat en maken spraakbesturing met Amazon Alexa of Google Assistant mogelijk.

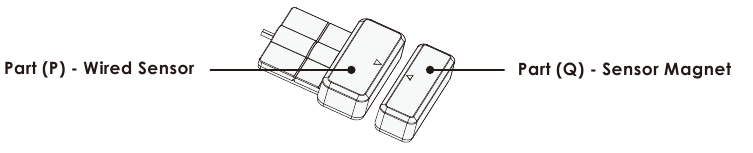

Lockly Secure Pro wordt geleverd met een vooraf bedrade deursensoren die uit twee delen bestaat:

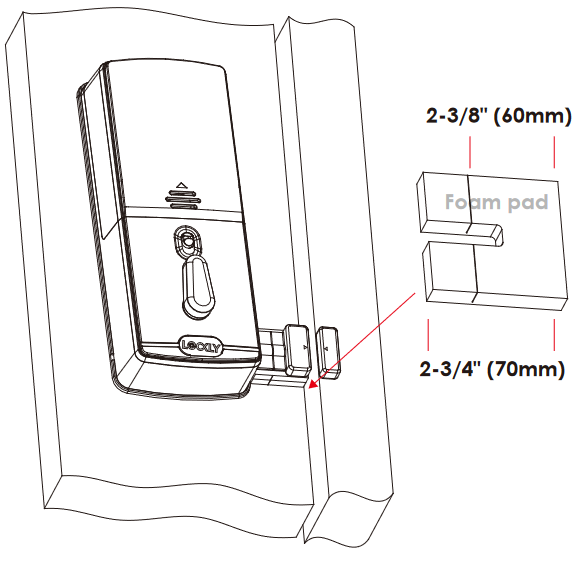

Wanneer de sensoren op de deur zijn geïnstalleerd, moet de afstand tussen de bedrade sensor en de sensormagneet minder dan 3/4" zijn om de sensor te laten werken. Als het deurkozijn hoger is dan de deur, voeg dan de meegeleverde schuimrubberen pads toe om delen (P) en (Q) zoveel mogelijk gelijk te maken.

TIP: Lockly-deursensoren zijn verkrijgbaar in grijs (PGA715) en matzwart (PGA716) en kunnen worden besteld via onze klantenservice: (669) 500-8835 of per e-mail: help@Lockly.com.

Sensor verwijderen (optioneel)
Er kunnen omstandigheden zijn waarin de sensor niet kan worden geïnstalleerd vanwege beperkingen van de sierlijst/deur of niet esthetisch wenselijk is. De sensor die aan het slot is bevestigd, kan worden verwijderd door de connector voorzichtig van de printplaat te trekken. Indien verwijderd, zijn sommige functies niet beschikbaar, zoals realtime statusinformatie.

Zorg er bij het installeren van de deursensoren voor dat de pijl op de bedrade sensor (P) zo dicht mogelijk op de pijl van de sensormagneet (Q) is uitgelijnd.

De sensoren moeten zo waterpas mogelijk staan. Gebruik indien nodig de zelfklevende schuimrubberen pad(s) om de hoogte van de bedrade sensor aan te passen.

Sensoren kunnen aan de linker- of rechterkant worden geplaatst.

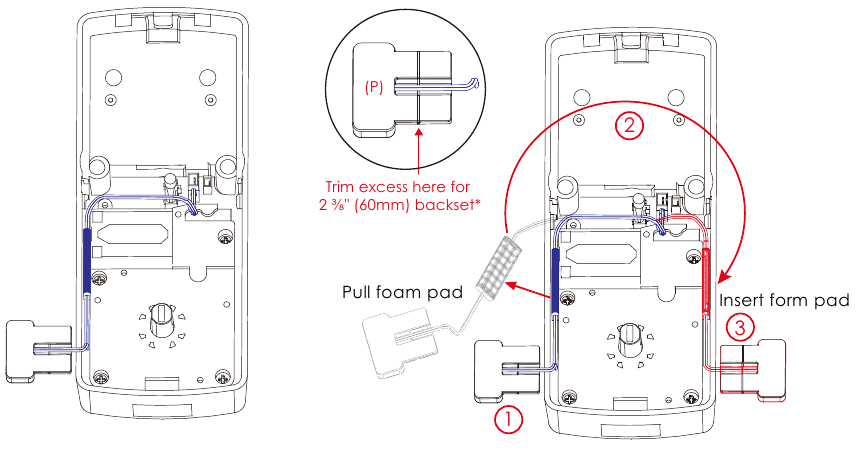

De binnenbehuizing wordt geleverd met de vooraf geïnstalleerde bedrade deursensor die is ingesteld voor een rechtsdraaiende deur met een achterslot* van 2 ¾" (70 mm). Knip het overtollige deel (P) af voor deuren met een achterslot van 2 ⅜" (60 mm), zoals hieronder wordt weergegeven.
Voor linksdraaiende deuren, leid de deursensordraad opnieuw via het zijkanaal. Trek aan de schuimrubberen pad en plaats deze vervolgens terug om de draad vast te zetten. Gooi het overtollige deel (e) weg voor deuren met een achterslot van 2 ⅜" (60 mm), zoals hieronder wordt weergegeven:
*Achterslot = afstand van de deurrand tot het midden van het gat van de kruisboring.
INSTALLEER DE SENSOREN NOG NIET

BINNENBEHUIZING INSTALLEREN (F)

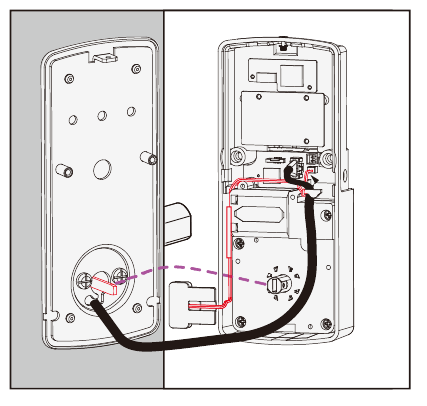

Steek de kabel die door de montageplaat (D) komt in de binnenbehuizing (F) zoals afgebeeld. Steek de kabel onder de oogjeshaken en leid deze naar rechts op de binnenbehuizing (F).

Steek in , match de rode kant van de stekker met rood op de fitting - steek stevig vast.

OPMERKING: Als u de kabel moet loskoppelen, zorg er dan voor dat u op het vergrendellipje drukt om de stekker los te maken voordat u deze voorzichtig eruit trekt. Forceer niet, omdat dit het slot kan beschadigen.

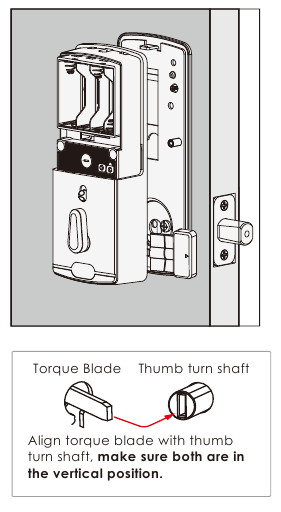

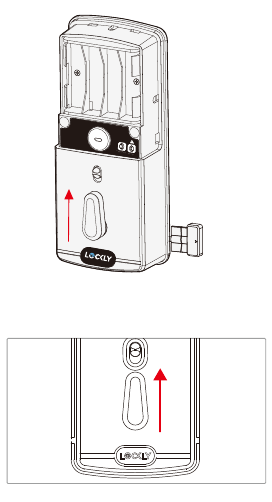

Zorg ervoor dat de duimdraai verticaal staat voordat u de binnenbehuizing op de montageplaat plaatst.

Plaats de binnenbehuizing tegen de montageplaat en zorg ervoor dat het koppelingsstuk in de duimdraaischacht wordt gestoken.

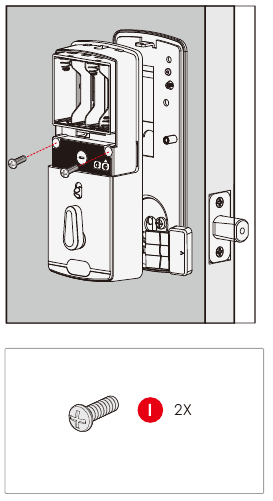

Zet de binnenbehuizing vast op de montageplaat met 2 schroeven.

BATTERIJEN INSTALLEREN

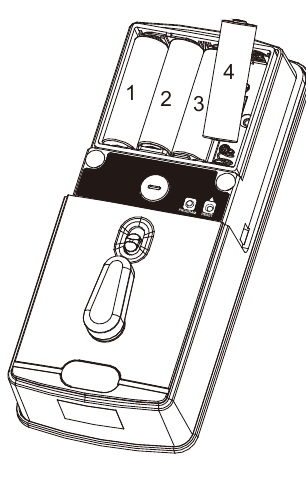

1. Plaats met de deur open en de grendel volledig uitgeschoven het lint in het compartiment en plaats 4 batterijen (let op de juiste +/- polariteit).

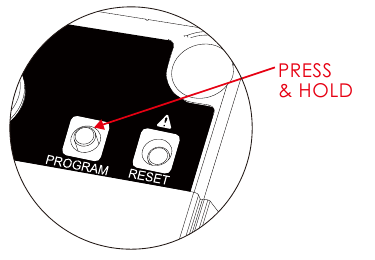

2. Nadat alle batterijen zijn geplaatst, DRUKT u 10 seconden op de programmaknop en HOUDT u deze VAST. Het slot begint automatisch met een zelftest (laat de programmaknop los zodra de test begint). Het zelftestproces bepaalt de rechts- of linksdraaiende deur en is erg belangrijk om een correcte installatie te garanderen.

   als het slot niet correct is geïnstalleerd, gaat het herhaaldelijk open en dicht.

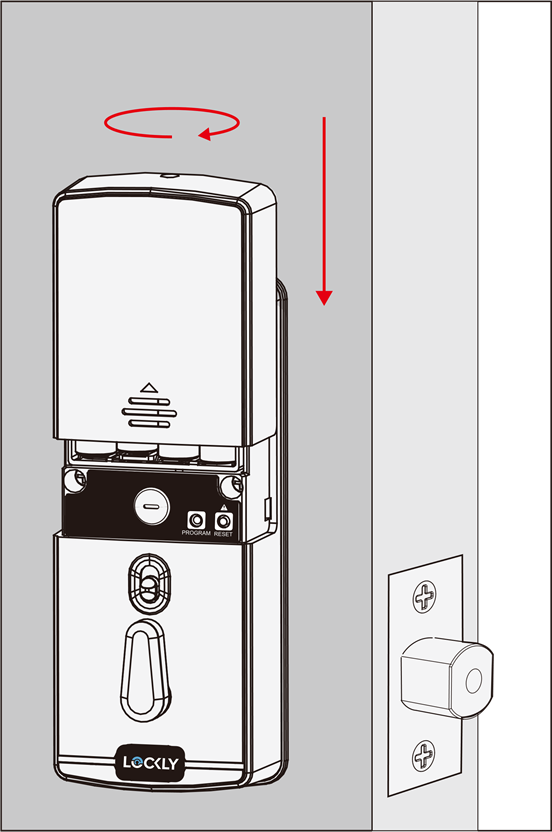

3. Zodra de zelftest is voltooid, zorgt u ervoor dat het slot soepel werkt door de deur handmatig te vergrendelen en te ontgrendelen met de duimdraai aan de binnenkant. De grendel moet soepel werken zonder enige storing of binding. Herhaal indien nodig stap 2 en zorg ervoor dat (a) de grendel was uitgeschoven en (b) het torsieblad verticaal was geplaatst terwijl de grendel was uitgeschoven.
4. Veeg met uw hand over het touchscreen-toetsenbord, het slot moet sluiten (vergrendelen). Als de grendel terugkaatst of automatisch ontgrendelt, betekent dit dat er iets niet correct is geïnstalleerd. Ga terug en herhaal stap 2, hetzelfde als hierboven.
5. Zodra de zelftest is voltooid, installeert u de batterijklep (H), zet u deze vast met de schroef aan de bovenkant (niet te vast aandraaien).


DEURSENSOR INSTALLEREN

Zorg ervoor dat u de deursensoren hebt voorbereid voor installatie, zie stap 4

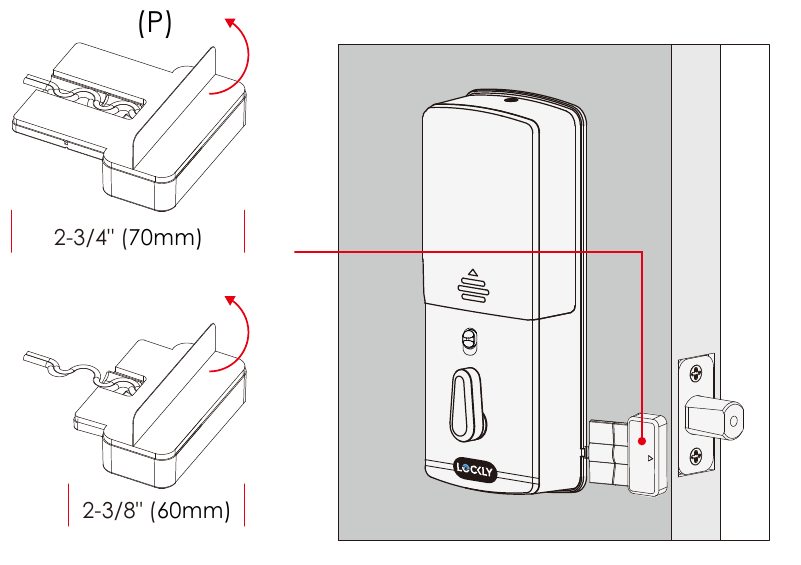

SLOTSENSOR (P)
Alleen aan de binnenkant installeren. Trim indien nodig het lipje van sensor (P) voor deuren met 2-3/8" (60 mm) backset. Reinig het oppervlak van de deur en het deurkozijn, verwijder de folie van de kleefstof, bevestig en zet vast dicht bij de deurrand zoals afgebeeld.

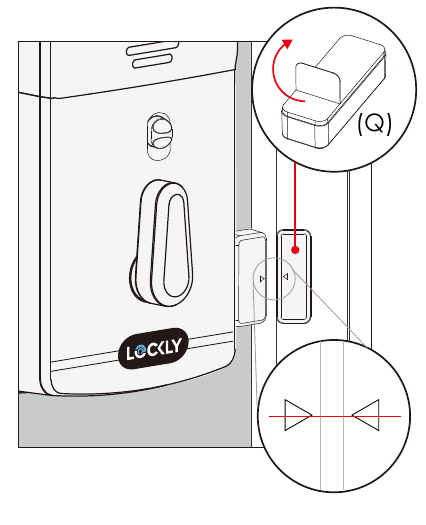

DEURKOZIJNSENSOR (Q)
Trek de grendel handmatig in en sluit de deur. Droog aanpassen sensor (Q) aan deurkozijn en controleer op uitlijning. Indien nodig, verhoog de hoogte van de sensor om meer gelijk te zijn met sensor (P) door 1 of 2 van de meegeleverde zelfklevende schuimpads toe te voegen. Zodra u tevreden bent dat beide sensoren zo vlak mogelijk zijn, verwijdert u de folie van de kleefstof en installeert u deze met de pijlen op elkaar uitgelijnd met minder dan 3/4" opening tussen elke sensor.

OPMERKING: Indien correct geïnstalleerd, knippert het Lockly-logo rood wanneer de deur opent en sluit.

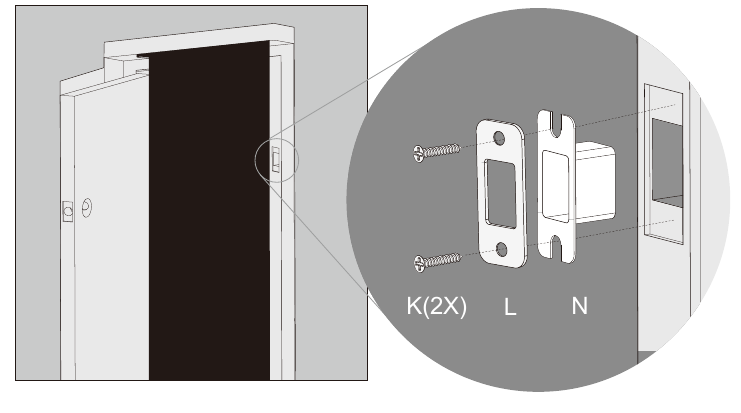

SLUITPLAAT INSTALLEREN

Gebruik de meegeleverde deursluiting of gebruik uw bestaande, zolang de grendel soepel werkt zonder te binden of vast te komen zitten.

omdat deuren en kozijnen in ontwerp variëren, kan het nodig zijn om kleine aanpassingen aan uw sluitplaat en/of stofbox aan te brengen om een soepele werking van de grendel te garanderen. Dit is erg belangrijk. Als de grendel op enigerlei wijze vastzit of vast komt te zitten, geeft het slot een alarm (snel piepen) aan dat het niet kan sluiten vanwege een verkeerde uitlijning en/of overmatig wrijven of vastlopen.

LOCKLY APP DOWNLOADEN

U hebt de fysieke slotinstallatie van Lockly voltooid. Om live monitoring en spraakbesturing met Google Assistant of Amazon Alexa in te schakelen, moet u de meegeleverde Secure Link Wi-Fi-hub instellen en koppelen met de Lockly Secure Pro-deursensoren voor slimme sloten.
Voordat u de Secure Link Wi-Fi-hub aansluit, downloadt u de Lockly-app op uw smartphone. Het is vereist om de installatie te voltooien en de verbinding tussen hub en slot in te stellen (koppelen).
Scan of bezoek Lockly.com/app

DE SECURE LINK WI-FI HUB INSTELLEN

Om uw Lockly Secure Pro in te stellen, kiest u een geschikte locatie voor de Secure Link Wi-fi Hub voor optimale prestaties (zie hieronder). Voor een optimale connectiviteit wordt aanbevolen dat de hub niet verder dan 9 meter van het slot verwijderd is.

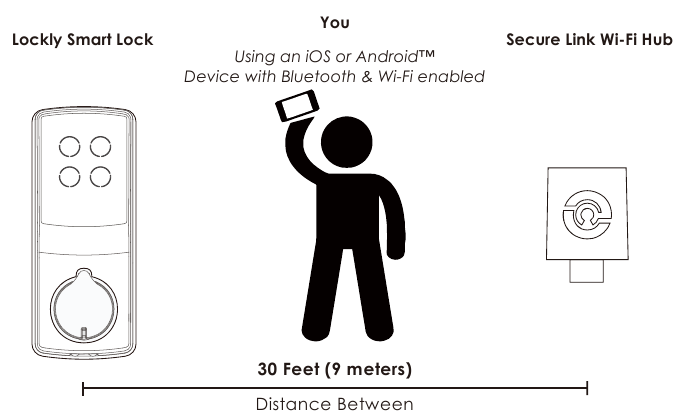

Plaats uzelf tijdens het installatieproces tussen het slot en de Secure Link Wi-Fi Hub — idealiter niet meer dan 9 meter van elkaar. Zorg ervoor dat op uw iOS- of Android-apparaat zowel Bluetooth als Wi-Fi zijn ingeschakeld.

TIP: De Secure Link vereist een sterk draadloos signaal voor optimale prestaties. Zorg ervoor dat de Secure Link wordt geïnstalleerd op een locatie met een sterk draadloos 2,4 Ghz-signaal. Soms kunnen afstanden tussen de Wi-Fi-hub en het slot variëren als gevolg van omstandigheden. Als u problemen ondervindt bij het instellen van een optimaal bereik van 9 meter of minder, zijn we hier om u te helpen. Bel ons klantenserviceteam: (669) 500 8835 of ga naar Lockly.com/help voor suggesties en tips voor het oplossen van problemen.

SECURE LINK WI-FI HUB INSTELLEN

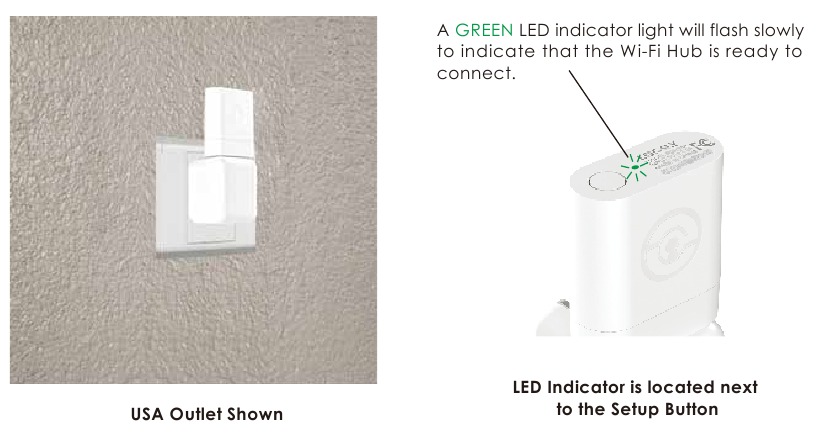

Sluit de Secure Link Wi-Fi Hub aan op de 5V 1A USB AC-adapter en sluit de AC-adapter aan op uw stopcontact.

Zodra u hebt bevestigd dat uw Secure Link Wi-Fi Hub klaar is om verbinding te maken met uw slot, opent u de Lockly App vanaf uw smartphone. Zorg ervoor dat u tussen de Wi-Fi staat hub en het Lockly slimme slot, voeg dan een nieuw apparaat toe en volg de instructies op het scherm.

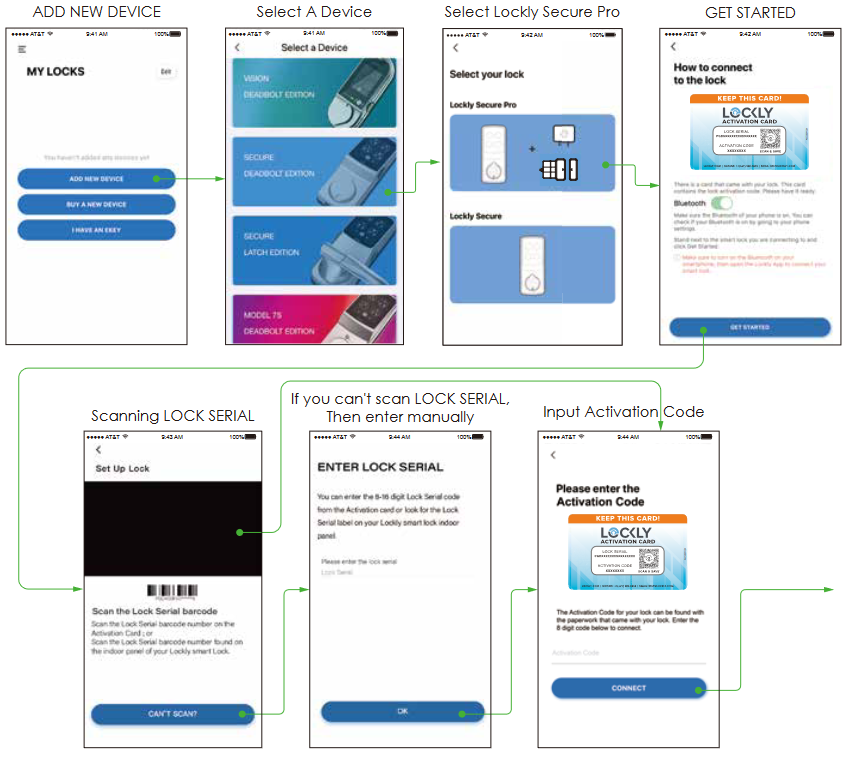

UW LOCKLY SECURE PRO VERBINDEN

De app leidt u door de volgende stappen. Zorg ervoor dat het slimme slot correct is geïnstalleerd. U hebt uw activeringskaart nodig die in de doos zit om verder te gaan.

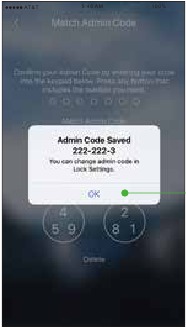

Stel de beheerderscode in

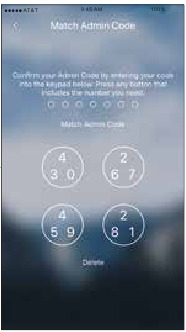

Bevestig het slotwachtwoord

Wachtwoordinstelling OK

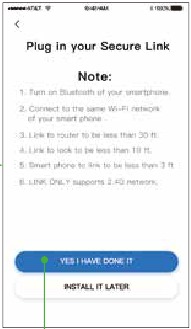

Sluit uw Secure Link aan en klik op "JA"

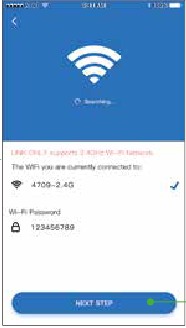

Stel Wi-Fi in

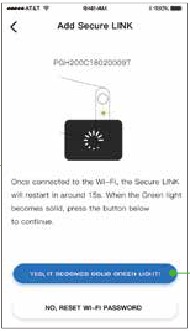

Klik op "Yes" (Ja) wanneer het groene lampje brandt

Succesvol toegevoegd

Gefeliciteerd! Uw Lockly Secure Pro is nu ingesteld. U kunt nu doorgaan met het toevoegen van de deursensoren.

Smart Home Ready. SPRAAKBESTURING

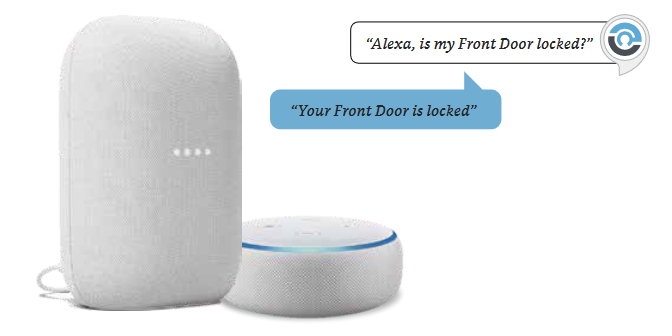

Handsfree spraakbesturing
Bedien en controleer uw status alleen met uw stem met apparaten die Amazon Alexa of Google Assistant ondersteunen.

Om uw slot in te stellen om met een van beide spraakassistenten te werken, downloadt u de Amazon Alexa- of Google Home-app en voegt u een nieuwe Amazon Alexa Skill of Lockly Action op Google toe.

TIP: Voeg in de Google Home- of Amazon Alexa-app de Lockly-skill voor Alexa of Lockly Action op Google toe en volg de instructies op het scherm. Zie de volledige lijst met opdrachten, helpvideo's of probleemoplossing voor uw Lockly op https://Lockly.com/help

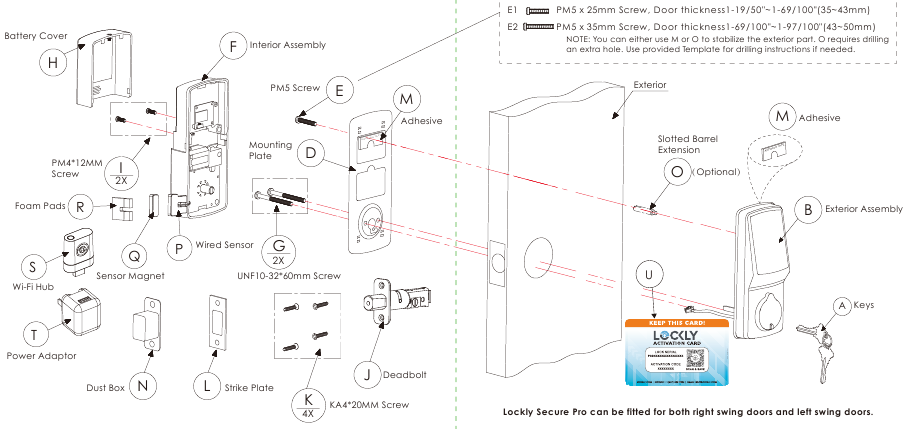

INSTALLATIE OVERZICHT & ONDERDELENLIJST
