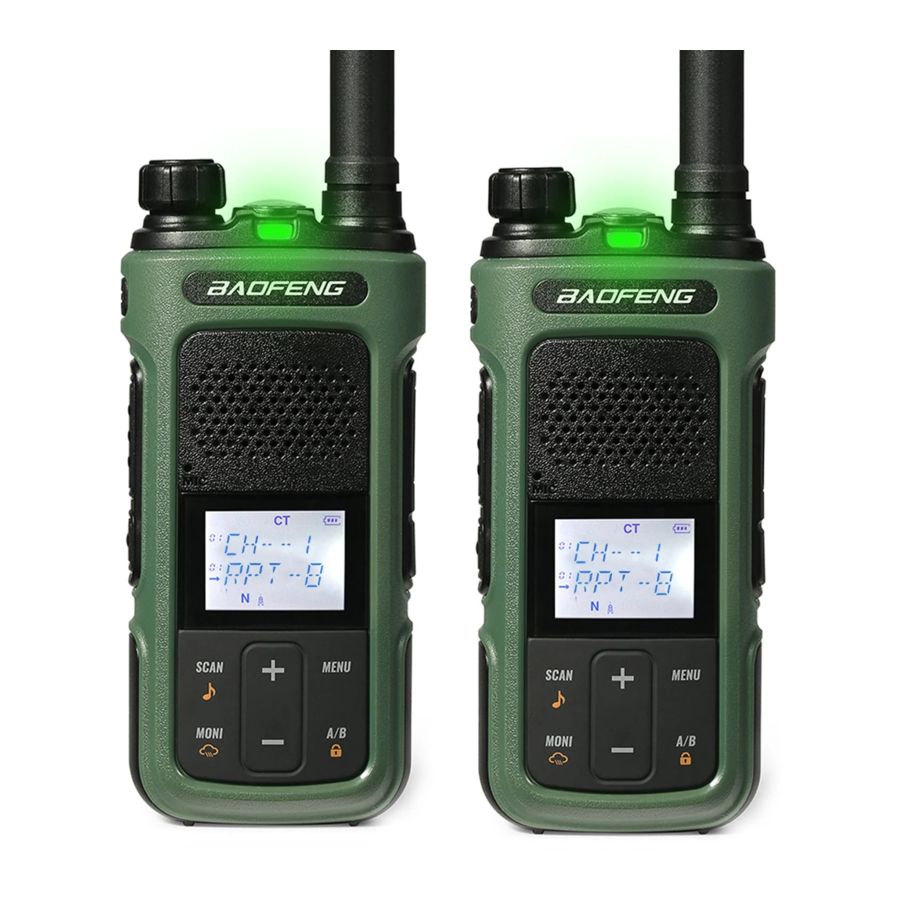

Baofeng G11S - Handleiding voor tweewegradio

AAN DE SLAG

Bedieningsverboden

Om u te beschermen tegen verlies van eigendommen, lichamelijk letsel of zelfs de dood, dient u de volgende veiligheidsinstructies in acht te nemen:

1. Gebruik het product niet op een locatie met brandstoffen, chemicaliën, explosieve atmosferen en andere ontvlambare of explosieve materialen. Op een dergelijke locatie is alleen een goedgekeurd Ex-beschermingsmodel toegestaan voor gebruik, maar elke poging om het te monteren of demonteren is ten strengste verboden.
2. Gebruik het product niet in de buurt van of in een straalzone.
3. Gebruik het product niet in de buurt van medische of elektronische apparatuur die gevoelig is voor RF-signalen.
4. Houd het product niet vast tijdens het rijden.
5. Gebruik het product niet in een gebied waar het gebruik van draadloze communicatieapparatuur volledig verboden is.

Belangrijke tips

Om u te helpen het product beter te gebruiken, dient u de volgende instructies in acht te nemen:

1. Gebruik geen ongeautoriseerde of beschadigde accessoires.
2. Houd het product tijdens het verzenden op minstens 2,5 centimeter afstand van uw lichaam.
3. Laat het product niet lange tijd op een hoog volume ontvangen.
4. Voor voertuigen met een airbag, plaats het product niet in het gebied boven de airbag of in het gebied waar de airbag wordt ingezet.
5. Houd het product en zijn accessoires buiten bereik van kinderen en huisdieren.
6. Gebruik het product binnen het gespecificeerde temperatuurbereik.
7. Continue verzending gedurende lange tijd kan leiden tot warmteophoping in het product. Bewaar het in dit geval op een geschikte plaats om af te koelen.
8. Behandel het product met zorg.
9. Demonteer, wijzig of repareer het product en zijn accessoires niet zonder toestemming.

Voorzorgsmaatregelen voor batterijen

Oplaadverboden
Om u te beschermen tegen verlies van eigendommen, lichamelijk letsel of zelfs de dood, dient u de volgende veiligheidsinstructies in acht te nemen:

1. Laad uw batterij niet op of vervang deze niet op een locatie met brandstoffen, chemicaliën, explosieve atmosferen en andere ontvlambare of explosieve materialen.
2. Laad uw batterij niet op als deze nat is. Droog deze voor het opladen af met een zachte en schone doek.
3. Laad uw batterij niet op als deze vervorming, lekkage en oververhitting vertoont.
4. Laad uw batterij niet op met een ongeautoriseerde oplader.
5. Laad uw batterij niet op op een locatie waar sterke straling aanwezig is.
6. Overladen is altijd verboden, omdat dit de levensduur van uw batterij kan verkorten.

Onderhoudsinstructies

Om uw batterij normaal te laten werken of de levensduur te verlengen, dient u de volgende instructies in acht te nemen:

1. Ophoping van stof op de oplaadconnector kan het normale opladen beïnvloeden. Gebruik regelmatig een schone en droge doek om deze schoon te vegen.
2. Het wordt aanbevolen om de batterij op te laden onder 5℃~40℃. Schending van de genoemde limiet kan leiden tot een kortere levensduur van de batterij of zelfs tot lekkage van de batterij.
3. Om een batterij op te laden die aan het product is bevestigd, schakelt u deze uit om een volledige lading te garanderen.
4. Verwijder de batterij niet en trek de stekker van het netsnoer niet uit het stopcontact tijdens het opladen om een soepel oplaadproces te garanderen.
5. Gooi de batterij niet in vuur.
6. Stel de batterij niet langdurig bloot aan direct zonlicht en plaats deze niet in de buurt van andere warmtebronnen.
7. Knijp en doorboor de batterij niet en verwijder de behuizing niet.

Transportinstructies

1. Beschadigde batterijen mogen niet worden vervoerd.
2. Om kortsluiting te voorkomen, scheidt u de batterij van metalen onderdelen of van elkaar als twee of meer batterijen in één verpakking worden vervoerd.
3. De radio moet worden uitgeschakeld en beveiligd tegen inschakelen als de batterij is bevestigd.

De inhoud van de zending moet worden vermeld in de verzenddocumenten en door een batterijverzendlabel op de verpakking. Neem contact op met uw transporteur voor de lokale voorschriften en meer informatie.

Inhoud van de verpakking

• 1 G11S-zendontvanger
• 1 Snelle bureaulader
• 1 Riemclip
• 1 Li-ion-batterijpakket 1500mAh 7.4V
• 1 Wandadapter

*Als er een item ontbreekt, neem dan contact op met uw BAOFENG-dealer.

Belangrijkste kenmerken

• Scanontvanger frequentieband: 136.0-174.0 & 400.0-512.0MHz
• 30 GMRS-kanaaltransmissie (compatibel met FSR-kanaal)
• 10 Selecteerbare oproep-/oproepwaarschuwingen
• 258 Privacycodes (50 CTCSS-tonen en 208 DCS-codes)
• SOS-noodfunctie
• Kanaalmonitor, kanaalscan, dual watch-functies
• CTCSS- en DCS-codes onderzoek
• Handsfree bediening (VOX)
• Frequentie stap: 2.5/5/6.25/10/12.5/25KHz
• VOICE: Vocale indicatie van de geselecteerde functie
• Spraakindicator voor bijna lege batterij
• Ondersteuning voor USB (Type-C)-opladen
• 2-pins Kenwood-accessoireaansluiting
• Uitgangsvermogen: 3W
• 11 kanalen NOAA-weerradio
• 1750Hz toon voor repeaters
• TOT (Time out timer) 30/60/90/120/150/180s
• Busy Channel Lockout function (BCL)
• LED-zaklamp
• Squelch instelbaar in 9 niveaus
• Toetsenbordvergrendeling
• Batterijbesparing
• Li-ion 1500mAh batterijpakket
• Tot 8 mijl bereik*

*Het bereik kan variëren afhankelijk van de omgevings- en/of topografische omstandigheden.

Over bereik

Uw G11S Serie-radio's zijn ontworpen om u een maximaal bereik te geven onder optimale omstandigheden.

• Maximaal bereik: weinig tot geen zichtbelemmering.
• Gemiddeld bereik: gedeeltelijke obstructie van de zichtlijn.
• Kort bereik: grote obstructie van de zichtlijn.

Optimale omstandigheden zijn:

• Over water
• Open landelijke gebieden zonder obstakels
• Vlakke gebieden waar u de andere persoon kunt zien

Om ervoor te zorgen dat u een maximaal bereik krijgt:

• Zorg ervoor dat u verse of volledig opgeladen batterijen gebruikt - bijna lege batterijen veroorzaken een laag vermogen.
• Zorg ervoor dat u zich op een GMRS-kanaal bevindt - FRS-kanalen zijn door de FCC beperkt tot een laag vermogen.
• Zorg ervoor dat u uw radio instelt om Hi-vermogen te gebruiken.

BATTERIJ-INFORMATIE

Het batterijpakket opladen

Het Li-ion-batterijpakket is in de fabriek niet opgeladen; laad het voor gebruik op. Het voor de eerste keer opladen van het batterijpakket na aankoop of langdurige opslag (langer dan 2 maanden) kan het batterijpakket mogelijk niet op zijn normale maximale bedrijfscapaciteit brengen. De beste werking vereist dat de batterij twee of drie keer volledig wordt opgeladen/ontladen voordat de bedrijfscapaciteit zijn beste prestaties bereikt. De levensduur van het batterijpakket kan afnemen wanneer de bedrijfstijd afneemt, zelfs als het volledig en correct is opgeladen. Vervang in dat geval het batterijpakket.

Meegeleverde oplader

Gebruik de door BAOFENG gespecificeerde oplader. Andere modellen kunnen explosie en persoonlijk letsel veroorzaken. Laad de batterij op nadat u het batterijpakket hebt geïnstalleerd en als de radio een bijna lege batterij weergeeft met een gesproken melding.

Opladen

Uw radio's worden geleverd met een oplaadstation en batterijpakketten. Volg deze instructies om uw radio's op te laden. Zorg ervoor dat u de radio uitschakelt voordat u de radio in het oplaadstation plaatst.

1. Sluit de stekker van de adapter aan op de DC IN 10V-aansluiting van het oplaadstation en steek het andere uiteinde in een stopcontact.
2. Zet het oplaadstation op het bureau of tafel en plaats de radio in het oplaadstation met het toetsenbord naar voren gericht.
3. Zorg ervoor dat de LED oplicht. Laad het batterijpakket 6 uur op en verwijder de radio na het opladen uit het oplaadstation.

Opmerking:

• Gebruik alleen de meegeleverde batterij en AC-adapter of goedgekeurde accessoires van BAOFENG.
• De oplaadtijd kan variëren afhankelijk van de resterende levensduur van de batterij.
• De batterij moet zijn geïnstalleerd om het apparaat te laten werken, zelfs als het apparaat ook is aangesloten op een externe stroombron.
• Als de batterij bijna leeg is, kunt u de radio niet bedienen, zelfs niet met externe stroom. Laat de batterij opladen voordat u hem gebruikt. Als u probeert te zenden terwijl de stroom laag is, wordt de radio automatisch uitgeschakeld.
• Voor het snelste opladen schakelt u de radio uit voordat u gaat opladen.

LED-indicator

OPMERKING: Probleem betekent dat de batterij te warm is, de batterij kortgesloten is of de oplader kortgesloten is.

INSTALLATIE VAN ACCESSOIRES

Voordat de radio klaar is voor gebruik, moeten we het batterijpakket bevestigen en de batterij opladen.

De antenne installeren/verwijderen

1. De antenne installeren: Schroef de antenne in de connector aan de bovenkant van de zendontvanger door de antenne aan de basis vast te houden en met de klok mee te draaien totdat deze vastzit.
2. De antenne verwijderen: Draai de antenne tegen de klok in om hem te verwijderen.

De riemclip installeren

1. Om de RIEMCLIP te installeren, schuift u de clip omlaag in de sleuf aan de achterkant van de radio totdat de RIEMCLIPVERGRENDELING klikt.
2. Om de RIEMCLIP te verwijderen, drukt u op het VERGRENDELINGSLIPJE omlaag en trekt u de riemclip voorzichtig omhoog naar de bovenkant van de radio.

Het batterijpakket installeren

Voordat u de batterij bevestigt of verwijdert, moet u ervoor zorgen dat uw radio is uitgeschakeld door de aan/uit-volumeknop helemaal tegen de klok in te draaien.

Om het batterijpakket te installeren:

1. Met de achterkant van de radio naar u toe gericht, plaatst u het onderste deel van het Li-ion-batterijpakket aan de onderkant van de radio.
2. Duw het Li-ion-batterijpakket in de radio totdat het batterijvergrendelingslipje op zijn plaats vergrendelt.Om het batterijpakket te verwijderen:
   1. Druk het batterijvergrendelingslipje omlaag totdat het Li-ion-batterijpakket van de radio wordt ontgrendeld.
   2. Trek het Li-ion-batterijpakket weg van de radio.

De extra luidspreker/microfoon installeren

(Optioneel)
Wrik de rubberen MIC-headset jack-afdekking open en steek de luidspreker-/microfoonstekker in de dubbele jack.

PRODUCTOVERZICHT

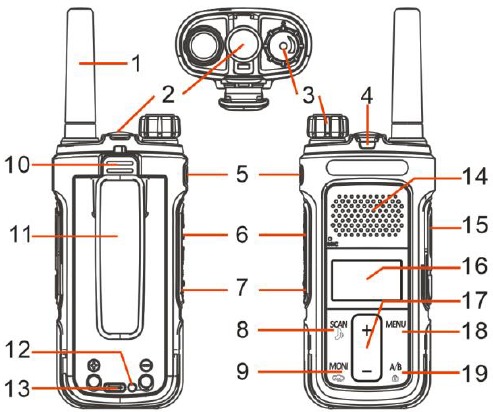

Belangrijkste bedieningselementen en onderdelen van het apparaat

1.	Antenne
2.	Led-zaklamp
3.	Aan/uit-schakelaar/volumeregelaar
4.	Led: verzenden (rood) / ontvangen (groen)
5.	[LAMP]: Druk eenmaal op de toets om de zaklamp in te schakelen, houd de toets nogmaals ingedrukt om de zaklamp te laten knipperen en druk nogmaals op de hand om de zaklamp uit te schakelen; houd de toets ingedrukt om de hoorbare en visuele alarmfunctie in te schakelen
6.	[PTT]: Zendtoets, houd de toets ingedrukt om te spreken, laat de toets los na het spreken en ontvang inkomende oproepen;
7.	FM: Druk hierop om de radiofunctie in te schakelen en nogmaals om de radiofunctie uit te schakelen;
8.	[SCAN ]: Druk hierop om een OPROEP-ALERTSIGNAAL te verzenden; Houd ingedrukt om de SCAN-modus te activeren.
9.	[MONI ]: Druk hierop om de weersvoorspellingsmodus te openen; Houd ingedrukt om de MONITOR-modus te openen.
10.	Batterijontgrendeling
11.	Riemclip
12.	Oplaadindicator: Het rode lampje brandt altijd tijdens het opladen en het groene lampje brandt altijd wanneer het opladen voltooid is.
13.	Micro-USB-oplaadpoort: DC5V USB-ingang
14	Luidspreker
15.	Externe luidspreker/microfoonaansluiting: maakt de aansluiting mogelijk met externe apparaten zoals headsets, microfoons.
16.	LCD-scherm
17.	+/- toetsen: druk om functies of Menu te selecteren. Kanaalmodus, druk op + om het kanaal omhoog te schakelen; druk op - om het kanaal omlaag te schakelen.
18.	Menu: druk hierop om de menufuncties te openen en uw selecties te bevestigen.
19.	[A/B ] In stand-by modus, druk op deze toets om te schakelen tussen hoofd-/subkanalen tussen A/B-kanalen. Houd deze toets ingedrukt om het toetsenbord te vergrendelen of ontgrendelen. Menumodus, druk op de toets om het menu te verlaten; Druk hierop om de SCAN-modus te openen. Houd ingedrukt om de TOETSVERGRENDELING in/uit te schakelen.

LCD-scherm

BASISWERKING

Uw apparaat in- en uitschakelen

Om uw radio AAN te zetten, draait u de draaiknop met de klok mee.
Om uw radio UIT te zetten, draait u de draaiknop tegen de klok in.

Het volume instellen

Verhoog het volume door aan de draaiknop met de klok mee te draaien.
Om het volume te verlagen, draait u de draaiknop tegen de klok in.
Houd de radio niet te dicht bij uw oor. Als het volume op een oncomfortabel niveau staat, kan dit uw oor beschadigen.

Een kanaal kiezen

Uw radio heeft 30 kanalen en 260 Privacycodes die u kunt gebruiken om met anderen te praten. Om met iemand te spreken, moeten uw beide radio's op hetzelfde kanaal en dezelfde Privacycode zijn ingesteld.
Druk op [+/UP] om één kanaal tegelijk omhoog te gaan. Houd de toets ingedrukt om snel door de kanalen omhoog te scrollen.
Druk op [-/DOWN] om één kanaal tegelijk omlaag te gaan. Houd de toets ingedrukt om snel door de kanalen omlaag te scrollen.

Praten en luisteren

Alle radio's in uw groep moeten op hetzelfde kanaal en dezelfde subcode zijn ingesteld om te kunnen communiceren.

1. Houd uw radio 2–3 cm van uw mond.
2. Houd de [PTT]-toets ingedrukt terwijl u spreekt. Het zendpictogram TX verschijnt op het display.
3. Laat de [PTT]-toets los. U kunt nu inkomende oproepen ontvangen. Wanneer u dit doet, verschijnt het ontvangstpictogram RX - op het display.

Voor maximale helderheid houdt u de radio 2 tot 3 cm afstand en vermijdt u het afdekken van de microfoon tijdens het spreken.

SCAN

Uw G11S kan alle 30 kanalen scannen op activiteit. Houd de [SCAN]-toets 2 seconden ingedrukt om te openen. Herhaal dezelfde procedure om af te sluiten.
Uw radio scant snel elk van de 30 kanalen en stopt op elk actief kanaal. Uw radio hervat het scannen na 4 seconden wanneer het kanaal niet langer actief is.
Wanneer u op de [PTT]-toets drukt om te zenden op een actief kanaal, stopt de scanfunctie en blijft deze 5 seconden op het actieve kanaal voordat de scan wordt hervat wanneer de [PTT]-toets niet langer wordt ingedrukt. Om het scannen te hervatten, drukt u snel op de toets.

Monitor

Houd de [MONI]-toets ongeveer 2 seconden ingedrukt om ruis te horen, zodat u het volumeniveau van de radio kunt aanpassen wanneer u geen signaal ontvangt. Dit moet worden gebruikt om de activiteit op uw huidige kanaal te controleren voordat u uitzendt. Houd de [MONI]-toets nogmaals 3 seconden ingedrukt om de monitormodus te verlaten.

Toetsenbordvergrendeling

Deze functie vergrendelt het toetsenbord om onbedoelde druk op de bedieningselementen te voorkomen.
Om te voorkomen dat u per ongeluk de radio-instelling wijzigt, drukt u 2 seconden op de [A/B ]-toets. Het pictogram verschijnt op het display. De PTT-, LAMP-, MONITOR- en FM Radio-toetsen blijven actief. Herhaal dezelfde procedure om het toetsenbord te ontgrendelen.

A/B-schakelaar

Druk op de [A/B ]-schakelaar om de hoofdfrequentie te selecteren.

Zaklamp en noodwaarschuwing

Deze functie is erg handig voor nachtverlichting.
Om hem in te schakelen, drukt u op [LAMP]; druk er nogmaals op, de zaklamp knippert; druk er nogmaals op: hij wordt uitgeschakeld.
Open de radio, houd de [LAMP]-toets ongeveer 2 seconden ingedrukt om de geluids- en lichtalarmfunctie te activeren. Druk nogmaals op de [LAMP]-toets om de alarmstatus te verlaten.

FM-radio

Het frequentiebereik om naar de radio te luisteren is 78-108 MHz.
Met G11S ingeschakeld, drukt u op [FM] om de radio in te schakelen. Selecteer de gewenste radiofrequentie met de [+UP]/[-DOWN]-toetsen. Druk op [FM] om FM-radio te verlaten.
Opmerking: terwijl u naar de radio luistert, schakelt het kanaal van het A / B-ontvangende signaal automatisch over naar de kanaalmodus voor normaal zenden en ontvangen.
Wanneer het signaal verdwijnt, schakelt de radio automatisch weer over naar de FM-radiomodus.

NOAA-weerradio

Uw radio kan weerberichten ontvangen van de NOAA National Weather Service.
Tijdens het gebruik van de weerradio kunt u geen GMRS-communicatie ontvangen.

1. Om de Weerradio-uitzendmodus in te schakelen, drukt u op [MONI ]. verschijnt.
2. Druk op [+UP]/[-DOWN] om het gewenste aantal weerkanalen te selecteren.
3. Om de Weerradio-uitzendmodus te verlaten, drukt u op [MONI ]. verdwijnt.

OPMERKING: Er zijn 11 NOAA-kanaalfrequenties beschikbaar en deze frequenties zijn gebruikelijk tussen de VS en Canada. U moet weten welke frequentie op uw locatie wordt uitgezonden.

1000Hz/1450Hz/1750Hz Toonburst

Om een toonburst te verzenden; drukt u tegelijkertijd op een toets terwijl u de PTT ingedrukt houdt. Er is geen verdere configuratie vereist voor het gebruik van deze functie.
De volgende configuraties worden overeenkomstig verzonden:

• [PTT] + [-DOWN] = Zendt 1450Hz Tone Burst
• [PTT] + [+UP] = Zendt 1750Hz Tone Burst
• [PTT] + [MENU] = Zendt 2100Hz Tone Burst

Als u de toetsenbordvergrendeling op uw radio hebt ingeschakeld, kunt u nog steeds op de normale manier een toon van 1750 Hz verzenden zonder dat u uw radio hoeft te ontgrendelen.

HET MENUSYSTEEM BEDIENEN

Basisgebruik

Het menu gebruiken met de pijltjestoetsen

1. Druk op de [MENU]-toets om het menu te openen.
2. Gebruik de [+UP]- en [-DOWN]-toetsen om tussen menu-items te navigeren.
3. Zodra u het gewenste menu-item hebt gevonden, drukt u nogmaals op [MENU] om dat menu-item te selecteren.
4. Gebruik de [+UP]- en [-DOWN]-toetsen om de gewenste parameter te selecteren.
5. Wanneer u de parameter hebt geselecteerd die u voor een bepaald menu-item wilt instellen;
   1. . Om uw selectie te bevestigen, drukt u op [MENU]. Uw instelling wordt opgeslagen en u keert terug naar het hoofdmenu.
   2. . Om uw wijzigingen te annuleren, drukt u op [A/B]. Het menu-item wordt opnieuw ingesteld en u verlaat het menu volledig.
6. Om het menu op elk moment te verlaten, drukt u op de [A/B]-toets.

Snelkoppelingsmenu-bewerkingen

MENU Nr.	Naam (Volledige naam)	LCD-scherm	Selecteerbaar
1	RXCODE - Receiver Privacy Codes		OFF;67.0...D754N De privacycodes zijn uitgeschakeld en het display is uitgeschakeld. Wanneer het display is uitgeschakeld, drukt u op de +-toets om CTCSS met prioriteit te selecteren; Wanneer het display is uitgeschakeld, drukt u op de --toets om DCS met prioriteit te selecteren.
2	TXCODE - Transmitter Privacy Codes		OFF;67.0...D754N De privacycodes zijn uitgeschakeld en het display is uitgeschakeld. Wanneer het display is uitgeschakeld, drukt u op de +-toets om CTCSS met prioriteit te selecteren; Wanneer het display is uitgeschakeld, drukt u op de --toets om DCS met prioriteit te selecteren.
3	SQL - Squelch Level		.0-9 niveaus .0: Laagste .9: Hoogste
4	LIGHT - Achtergrondverlichting		.UIT .AAN .TOETS
5	BEEP - Keypad Beep		.UIT .AAN *Maakt een hoorbare bevestiging van een toetsaanslag mogelijk.
6	VOX - VOX		.UIT schakelt de VOX-functie uit. .1: Laagste gevoeligheid .5: Hoogste gevoeligheid
7	TDR – Dual Watch Operation		UIT AAN *Bewaak [A] en [B] tegelijkertijd. Activeer de dubbele bewaking en het scherm toont het 'S'-pictogram.
8	SAVE - Battery Saving		UIT: AAN:
9	TOT - Time-Out-Timer		UIT,30,60...180S *Deze functie biedt een veiligheidsschakelaar die de verzendtijd beperkt tot een geprogrammeerde waarde. Dit bevordert batterijbesparing door te voorkomen dat u buitensporig lange transmissies uitvoert, en in het geval van een vastgelopen PTT-schakelaar kan het interferentie met andere gebruikers en batterijontlading voorkomen.
10	BCLO - Busy Channel Lock-out		UIT AAN *Schakelt de [PTT]-toets uit op een kanaal dat al in gebruik is. De transceiver laat een pieptoon horen en zendt niet uit als de [PTT]-toets wordt ingedrukt wanneer een kanaal al in gebruik is.
11	RING - Call Tone Select		.UIT - beltoon sluiten; .Selecteer 1-10, u kunt naar de beltoon luisteren.
12	VOICE - Voice Reminding		.UIT - spraakaanwijzingen uitschakelen; .CHI- spraakaanwijzing is Chinees; .ENG- spraakaanwijzingen in het Engels. *Maakt hoorbare spraakbevestiging van een toetsaanslag mogelijk.
13	RESET - Restore defaults		*Herstelt de radio naar de fabrieksinstellingen.
14	W/N - Wide/Narrow Bandwidth		.Wide is 25KHz .Narrow is 12.5KHz. OPMERKING: Op de kanalen 8-14 kan deze functie niet worden gewijzigd.

Menu-instellingen

Ontvangen met privacycodes (RXCODE)

MENU 01
U kunt verschillende ontvangstprivacycodes configureren voor elk kanaal. De geselecteerde privacycode kan voor elk kanaal verschillend zijn.
Opmerking: als u een privacycode "OFF" (UIT) selecteert, wordt de privacyfunctie uitgeschakeld. Om te communiceren tussen twee G11S-radio's, moeten alle radio's in uw groep zijn ingesteld op dezelfde kanaal- en privacycode-instellingen.
De instelstappen voor ontvangstprivacycodes zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 01 te openen.
2. Druk nogmaals op de [MENU]-toets om het RXCODE-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de privacycode te selecteren. Het selectiebereik is OFF / 67.0~754N.

Opmerking: de status van de privacycode is uitgeschakeld en het display toont OFF. Wanneer het display OFF (UIT) toont, drukt u op de [+UP]-toets om CTCSS met prioriteit te selecteren, bereik 67~254.1Hz (in totaal 50 groepen); wanneer het display OFF (UIT) toont, drukt u op de [-DOWN]-toets om DCS met prioriteit te selecteren, bereik D754I-023N (in totaal 104 groepen).
Tijdens het selectieproces houdt u de [+UP]/[-DOWN]-toets ingedrukt om snel naar de subtooncode te zoeken.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Verzenden met privacycodes

(TXCODE) MENU 02
U kunt verschillende transmissieprivacycodes configureren voor elk kanaal. De geselecteerde privacycode kan voor elk kanaal verschillend zijn.
Opmerking: als u een privacycode "OFF" (UIT) selecteert, wordt de privacyfunctie uitgeschakeld. Om te communiceren tussen twee G11S-radio's, moeten alle radio's in uw groep zijn ingesteld op dezelfde kanaal- en privacycode-instellingen.
De instelstappen voor transmissieprivacycodes zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 02 te openen.
2. Druk nogmaals op de [MENU]-toets om het TXCODE-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de privacycode te selecteren. Het selectiebereik is OFF / 67.0~754N.

Opmerking: de status van de privacycode is uitgeschakeld en het display toont OFF (UIT). Wanneer het display OFF (UIT) toont, drukt u op de [+UP]-toets om CTCSS met prioriteit te selecteren, bereik 67~254.1Hz (in totaal 50 groepen); wanneer het display OFF (UIT) toont, drukt u op de [-DOWN]-toets om DCS met prioriteit te selecteren, bereik D754I-023N (in totaal 104 groepen).
Tijdens het selectieproces houdt u de [+UP] / [-DOWN]-toets ingedrukt om snel naar de subtooncode te zoeken.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Squelch-niveau

(SQL) MENU 03
Deze functie schakelt de squelch in wanneer het signaal sterk is; de squelch blijft uitgeschakeld wanneer het signaal zwak is. Stel dezelfde DCS-codes in van uw groep en schakel de squelch in.
Door het niveau te hoog in te stellen, ontvangt u mogelijk de zwakke signalen niet; door het te laag in te stellen, ontvangt u mogelijk ruis of ongewenste signalen.
OPMERKING: deze transceiver heeft 10 (0-9) beschikbare niveaus: 0 betekent dat de squelch is ingeschakeld. Van niveau 1 tot niveau 9 hebt u verschillende niveaus van ruisonderdrukking.
Hoe hoger het niveau, hoe luider de squelch zal zijn.
De stappen voor het instellen van het squelch-niveau zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 03 te openen.
2. Druk nogmaals op de [MENU]-toets om het SQL-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om het squelch-niveau te selecteren, selecteer het bereik 0, 1-9
4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Achtergrondverlichting intensiteit

(LIGHT) MENU 04
De LCD-achtergrondverlichting is handig voor gebruik 's nachts of in een donkere omgeving. De instelstappen voor LCD-achtergrondverlichting zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 04 te openen.
2. Druk nogmaals op de [MENU]-toets om het LIGHT-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de LCD-achtergrondverlichtingsschakelaar te selecteren. Het selectiebereik is ON/OFF/KEY;

Opmerking: ON (AAN) - de achtergrondverlichting blijft altijd aan; OFF (UIT) - de achtergrondverlichting blijft altijd uit; KEY (TOETS) - de aanraaktoets activeert automatisch de achtergrondverlichting. Zonder toetsbediening wordt de achtergrondverlichting automatisch uitgeschakeld na een vertraging van 5 seconden.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Pieptoon

(BEEP) MENU 05
Als u deze functie inschakelt, hoort u een pieptoon telkens wanneer u op een toets drukt. U kunt dit als volgt instellen:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 05 te openen.
2. Druk nogmaals op de [MENU]-toets om het BEEP-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de BEEP-schakelaar te selecteren. Het selectiebereik is ON/OFF;

Opmerking: ON (AAN) - schakel het toetspromptgeluid in; OFF (UIT) - schakel het toetspromptgeluid uit.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

VOX

(VOX) MENU 06
Uw radio heeft 5 VOX-niveau-instellingen: (OFF/1~5).
Met deze functie kunt u handsfree gesprekken voeren: spreek gewoon in de richting van de microfoon en de communicatie wordt automatisch geactiveerd.
De stappen voor het instellen van VOX-spraakbesturingstransmissie zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 06 te openen.
2. Druk nogmaals op de [MENU]-toets om het VOX-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de VOX-schakelaar en -gevoeligheid te selecteren. Het selectiebereik is OFF (UIT), 1~5;

Opmerking: niveau 5 lage gevoeligheid, gebruik bij hoge achtergrondruis; niveau 1 hoge gevoeligheid, gebruik bij lage achtergrondruis. Selecteer 'OFF' (UIT) om de VOX-functie uit te schakelen. Nadat de VOX-functie is ingeschakeld, wordt het 'VOX'-pictogram op het scherm weergegeven.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Dual Watch-functie

(TDR) Menu 07
Deze functie is een dual-channel monitor scan, die de A- en B-segmenten in de normale modus kan bewaken. Als een signaal wordt ontvangen op het bewakingskanaal, blijft de scan op dit kanaal. De stappen voor het instellen van de dual-frequentie wachtfunctie zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen, druk op de [+UP]/[-DOWN]-toets om MENU 07 te openen.
2. Druk nogmaals op de [MENU]-toets om het TDR-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de dual-frequentie wachtschakelaar te selecteren. Het selectiebereik is ON/OFF;

Opmerking: OFF (UIT) - schakel de dual watch-functie uit; ON (AAN) - schakel de dual watch-functie in.
Schakel de dual watch-functie in; het 'S'-pictogram wordt op het scherm weergegeven.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Stroom besparen

(SAVE) MENU 08
Om batterijvermogen te besparen, kan deze functie de transceiver uitschakelen wanneer er geen signaal wordt ontvangen.

1. Druk op de [MENU]-toets om het hoofdmenu te openen, druk op de [+UP]/[-DOWN]-toets om MENU 08 te openen.
2. Druk nogmaals op de [MENU]-toets om het SAVE-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de energiebesparende modus te selecteren. Het selectiebereik is ON/OFF;

Opmerking: ON (AAN) - schakel de energiebesparende modus in; OFF (UIT) - schakel de energiebesparende modus uit.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om het menu te verlaten en terug te keren naar de normale bedieningsmodus.

Time-outtimer

(TOT) MENU 09
De TOT-functie wordt gebruikt om een te lange transmissie te voorkomen. Deze functie blokkeert tijdelijk transmissies als de radio langer is gebruikt dan de maximaal toegestane tijd. Zodra de vooraf ingestelde timer is bereikt, wordt de radio geforceerd in de ontvangstmodus gezet. De transmissietijd kan worden ingesteld in 6 niveaus met elk 30 seconden (tussen 30 en 180 seconden). De instelstappen zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen, druk op de [+UP]/[-DOWN]-toets om MENU 09 te openen.
2. Druk nogmaals op de [MENU]-toets om het TOT-menu te openen;
3. Druk op de [+UP] / [-DOWN]-toets om de transmissietijdslimiet te selecteren. Het selectiebereik is OFF/30S/60S/90S/120S/150S/180S;
4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Bezet kanaal vergrendeling

(BCLO) MENU 10
Wanneer deze functie actief is, verzendt de transceiver niet als u een bezet kanaal selecteert en op de PTT drukt.

1. Druk op de [MENU]-toets om het hoofdmenu te openen, druk op de [+UP]/[-DOWN]-toets om MENU 10 te openen.
2. Druk nogmaals op de [MENU]-toets om het BCLO-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de schakelaar te selecteren en selecteer het bereik ON/OFF;
4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Oproeptoon selecteren

(RING) MENU 11
Met deze instelling kunt u een unieke oproeptoonwaarschuwing verzenden om uw radio te identificeren wanneer u berichten verzendt. U kunt kiezen uit een van de 10 verschillende oproeptoonsignalen. Een oproeptoon instellen:

1. Druk op de [MENU]-toets om het hoofdmenu te openen, druk op de [+UP]/[-DOWN]-toets om MENU 11 te openen.
2. Druk nogmaals op de [MENU]-toets om het RING-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om een andere oproeptoon te selecteren. Een voorbeeld van elke oproeptoon klinkt 1,5 seconden.

Opmerking: OFF (UIT) - schakel de oproepherinneringstoon uit; tijdens de selectie van 1-10 kunt u luisteren naar de oproeptoon. Voordat u een spraakintercom start, kunt u op de [CALL]-toets drukken om de oproep te herinneren.

4. Druk nogmaals op [MENU] om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om het menu te verlaten en terug te keren naar de normale bedieningsmodus.

VOICE Selectie

(VOICE) MENU 12
Uw G11S-radio heeft een spraakpromptfunctie voor kanaal- en functiebediening. U kunt ervoor kiezen om de spraakfunctie of het prompttaaltype te wijzigen. De instelstappen zijn als volgt:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 12 te openen.
2. Druk nogmaals op de [MENU]-toets om het VOICE-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om OFF (UIT) of Chinees en Engels te selecteren. Het selectiebereik is OFF/CHI/ENG

Opmerking: OFF (UIT) - schakel de spraakpromptsfunctie uit; CHI - promptstem is Chinees; ENG - promptstem is Engels.
Nadat u de spraakpromptfunctie hebt uitgeschakeld, klinkt er een pieptoon wanneer u een kanaal of menu-instelling selecteert.

4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Fabrieksinstellingen herstellen

(RESET) MENU 13
Uw G11S-radio heeft een resetfunctie. Om de radio te resetten, gaat u als volgt te werk:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 13 te openen. Het scherm toont RESET.
2. Druk op de [MENU]-toets om te bevestigen en de radio reset de parameters.

Brede/smalle bandbreedte

(WN) MENU 14
Deze functie wordt gebruikt om de werkbandbreedte van de radio in te stellen. U kunt kiezen tussen brede of smalle bandbreedte.
Om de werkbandbreedte van de radio in te stellen, gaat u als volgt te werk:

1. Druk op de [MENU]-toets om het hoofdmenu te openen en druk op de [+UP]/[-DOWN]-toets om MENU 14 te openen. Het scherm toont 14 W/N.
2. Druk nogmaals op de [MENU]-toets om het W/N-menu te openen;
3. Druk op de [+UP]/[-DOWN]-toets om de brede of smalle bandbreedte te selecteren;
4. Druk op de [MENU]-toets om te bevestigen;
5. Druk op de [PTT]- of [A/B]-toets om de menumodus te verlaten.

Opmerking: de breedband is 25 KHz en de smalband is 12,5 KHz. Op de kanalen 8-14 kan deze functie niet worden gewijzigd.

Gids voor probleemoplossing

Technische specificaties

OPMERKING: Alle specificaties kunnen zonder voorafgaande kennisgeving of aansprakelijkheid worden gewijzigd. Dank u.

GMRS-frequentietabel

(MHz)

VIND TUTORIALS, ONDERSTEUNING EN MEER
www.baofengradio.com
https://www.facebook.com/BaofengOfficial

Referenties

• Baofeng -> De officiële Baofeng-winkel | Ontvang het laatste Baofeng-nieuws
• https://www.facebook.com/BaofengOfficial

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Baofeng G11S - Handleiding voor tweewegradio

Beschikbare talen
