BAOFENG UV-5R Pro handleiding

FUNCTIES

• Groot communicatiebereik
• Scrambler
• Ruisreductiecircuit
• Lange standby-tijd
• Batterijbesparing. Ctcss. Dcs
• Li-ionbatterij met hoge capaciteit
• FM-radio

• Dual-band handheld transceiver met weergavefunctie in het display "LCD".
• DTMF-gecodeerd.
• Lithium-ionbatterij met hoge capaciteit.
• Commerciële FM-radio-ontvanger (65 MHz ~ 108 MHz).
• Bevat 105 codes "DCS" en 50 privacycodes "CTCSS" programmeerbaar.
• Functie "VOX" (spraakgestuurde transmissie).
• Alarmfunctie.
• Tot 128 geheugenkanalen.
• Breedband (breed) / smalband (smal), selecteerbaar.
• Hoog
• Hoog vermogen/midden/laag (8W/4W/1W)
• Displayverlichting en programmeerbaar toetsenbord.
• Functie "beep" op het toetsenbord.
• Dual Watch/dubbele ontvangst.
• Selecteerbare frequentiestap 2,5/5/6,25/10/12,5/25 kHz.
• Functie "OFFSET" (frequentie-offset voor toegang tot repeater).
• Batterijbesparingsfunctie "SAVE"
• Timer transmissie "TOT" programmeerbaar.
• De scanmodus selecteren.
• Functie Busy Channel Lock "BCLO".
• Ingebouwde RX CTCSS/DCS-scan
• Ingebouwde LED-zaklamp.
• Programmeerbaar via pc.
• Drempelwaarde "Squelch" instelbaar van 0 tot 9.
• Crossband-ontvangst
• Toon einde van transmissie
• Ingebouwde toetsvergrendeling

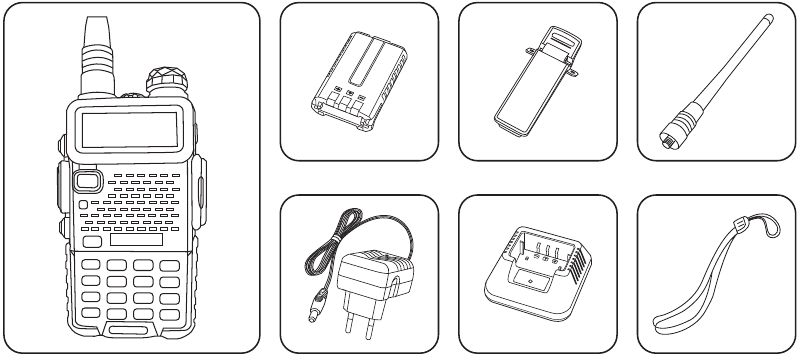

UITPAKKEN EN CONTROLE APPARATUUR

Pak de transceiver voorzichtig uit. We raden u aan de items te identificeren die in het volgende worden vermeld voordat u het verpakkingsmateriaal weggooit. Als er items ontbreken of tijdens de verzending zijn beschadigd, neem dan onmiddellijk contact op met uw dealer.

Opmerking:

• Items in het pakket kunnen verschillen van de items die in de tabel hierboven worden vermeld, afhankelijk van het land van aankoop. Neem contact op met uw dealer of verkoper voor meer informatie.

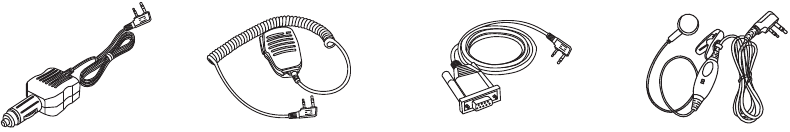

OPTIONELE ACCESSOIRES

Opmerking:

• Raadpleeg de dealer of verkoper voor informatie over de opties die beschikbaar zijn.

INSTALLATIE VAN ACCESSOIRES

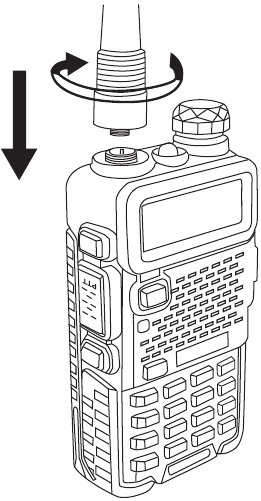

DE ANTENNE INSTALLEREN

Installeer de antenne zoals weergegeven in de bovenstaande afbeelding en draai deze met de klok mee totdat deze stopt.

Opmerking:

• Draai de antenne bij het installeren niet aan de bovenkant, houd deze bij de basis vast en draai.
• Als u een externe antenne gebruikt, zorg er dan voor dat de 'SWR' ongeveer 1,5:1 of minder is, om schade aan de eindtransistoren van de transceiver te voorkomen.
• Houd de antenne niet met uw hand vast en wikkel de buitenkant er niet omheen om een slechte werking van de transceiver te voorkomen.
• Zend nooit uit zonder antenne

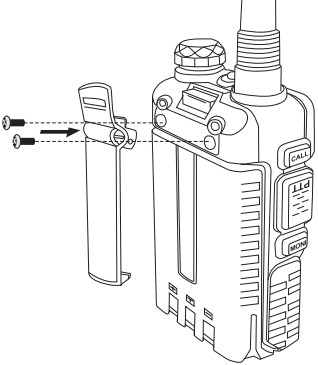

DE RIEMCLIP INSTALLEREN

Installeer indien nodig de riemclip aan de achterkant van de batterijcompartimentdeksel, zoals weergegeven in de bovenstaande afbeelding.

Opmerking:

• Gebruik geen enkele lijm om de schroef op de riemclip te bevestigen. De oplosmiddelen Lijm kan de batterijbehuizing beschadigen.

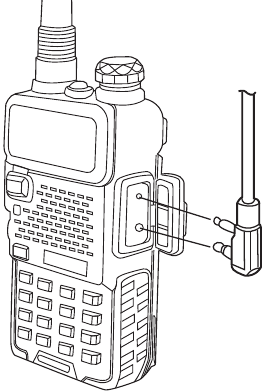

MICRO-HEADSET INSTALLATIE VAN EXTERNE

Sluit de externe micro-headsetconnector aan op de jack van 'SP. & MIC' van de transceiver zoals weergegeven in de bovenstaande afbeelding.

BATTERIJ INSTALLATIE

• Zorg er bij het bevestigen van de batterij voor dat de batterij parallel loopt en goed contact maakt met het aluminium chassis. De onderkant van de batterij bevindt zich ongeveer 1 tot 2 centimeter onder de onderkant van de behuizing van de radio.
• Lijn de batterij uit met de geleiderails op het aluminium chassis en schuif deze omhoog totdat er een 'klik' te horen is.
• De batterijvergrendeling aan de onderkant vergrendelt de batterij.

• Schakel de radio uit voordat u de batterij verwijdert.
• Schuif de batterijvergrendeling aan de onderkant van de behuizing van de radio in de richting die wordt aangegeven door de pijl.
• Schuif de batterij ongeveer 1 tot 2 centimeter omlaag en verwijder vervolgens de batterij uit de behuizing van de radio.

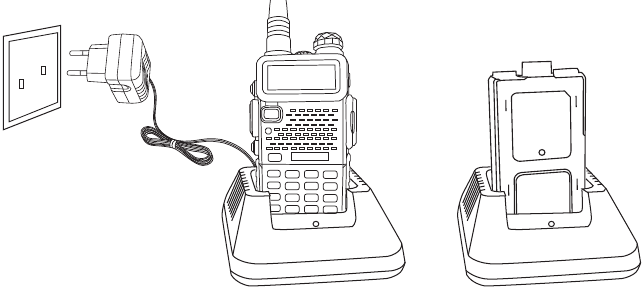

BATTERIJ OPLADEN

Gebruik alleen de oplader die door de fabrikant is gespecificeerd. De LED van de oplader geeft de voortgang van het opladen aan.

Volg deze stappen:

1. Steek het netsnoer in de adapter.
2. Steek de AC-connector van de adapter in het AC-stopcontact.
3. Steek de DC-connector van de adapter in de DC-aansluiting aan de achterkant van de oplader.
4. Plaats de radio met de batterij bevestigd, of de batterij alleen, in de oplader.
5. Zorg ervoor dat de batterij goed contact maakt met de oplaadterminals. Het laadproces begint wanneer de rode LED oplicht.
6. De groene LED gaat ongeveer 4 uur later branden, wat aangeeft dat de batterij volledig is opgeladen. Verwijder vervolgens de radio met de batterij bevestigd of de batterij alleen uit de oplader.

BATTERIJ-INFORMATIE

EERSTE GEBRUIK

Nieuwe batterijen worden vanuit de fabriek niet volledig opgeladen verzonden. Laad een nieuwe batterij 5 uur op voor het eerste gebruik. De maximale batterijcapaciteit en -prestaties worden bereikt na drie volledige laad-/ontlaadcycli. Als u merkt dat de batterij bijna leeg is, laad de batterij dan opnieuw op.

• Om het risico op letsel te verminderen, laad u alleen de batterij op die door de fabrikant is gespecificeerd. Andere batterijen kunnen barsten, waardoor lichamelijk letsel en materiële schade kunnen ontstaan.
• Om het risico op persoonlijk letsel te vermijden, mag u batterijen niet in vuur werpen!
• Gooi batterijen weg volgens de plaatselijke voorschriften (bijv. recycling). Niet weggooien als huishoudelijk afval.
• Probeer nooit de batterij uit elkaar te halen.

BATTERIJ-TIPS

1. Houd bij het opladen van uw batterij een temperatuur tussen 5°C en 40°C aan. Een temperatuur buiten de limiet kan batterijlekkage of schade veroorzaken.
2. Wanneer u een batterij oplaadt die aan een radio is bevestigd, schakel dan de radio uit om een volledige lading te garanderen.
3. Onderbreek de stroomtoevoer niet en verwijder de batterij niet tijdens het opladen van een batterij.
4. Laad nooit een natte batterij op. Droog het af met een zachte doek voordat u het oplaadt.
5. De batterij zal uiteindelijk verslijten. Wanneer de gebruiksduur (gesprekstijd en stand-bytijd) merkbaar korter is dan de normale prestaties, is het tijd om een nieuwe batterij te kopen.

VERLENG DE LEVENSDUUR VAN DE BATTERIJ

1. De batterijprestaties zullen aanzienlijk afnemen bij een temperatuur onder 0°C. Een reservebatterij is noodzakelijk bij koud weer. De koude batterij die in deze situatie niet kan werken, kan werken bij kamertemperatuur, dus bewaar deze voor later gebruik.
2. Het stof op het batterijcontact kan ervoor zorgen dat de batterij niet werkt of wordt opgeladen. Gebruik een schone, droge doek om het af te vegen voordat u de batterij op de radio bevestigt.

BATTERIJ OPSLAG

1. Laad een batterij volledig op voordat u deze voor een lange tijd opbergt, om batterijschade door overontlading te voorkomen.
2. Laad een batterij na enkele maanden opslag op (Li-lon-batterijen: 6 maanden), om vermindering van de batterijcapaciteit als gevolg van overontlading te voorkomen.
3. Bewaar uw batterij op een koele en droge plaats bij kamertemperatuur om zelfontlading te verminderen.

ONDERDELEN/BEDIENINGSELEMENTEN EN TOETSEN

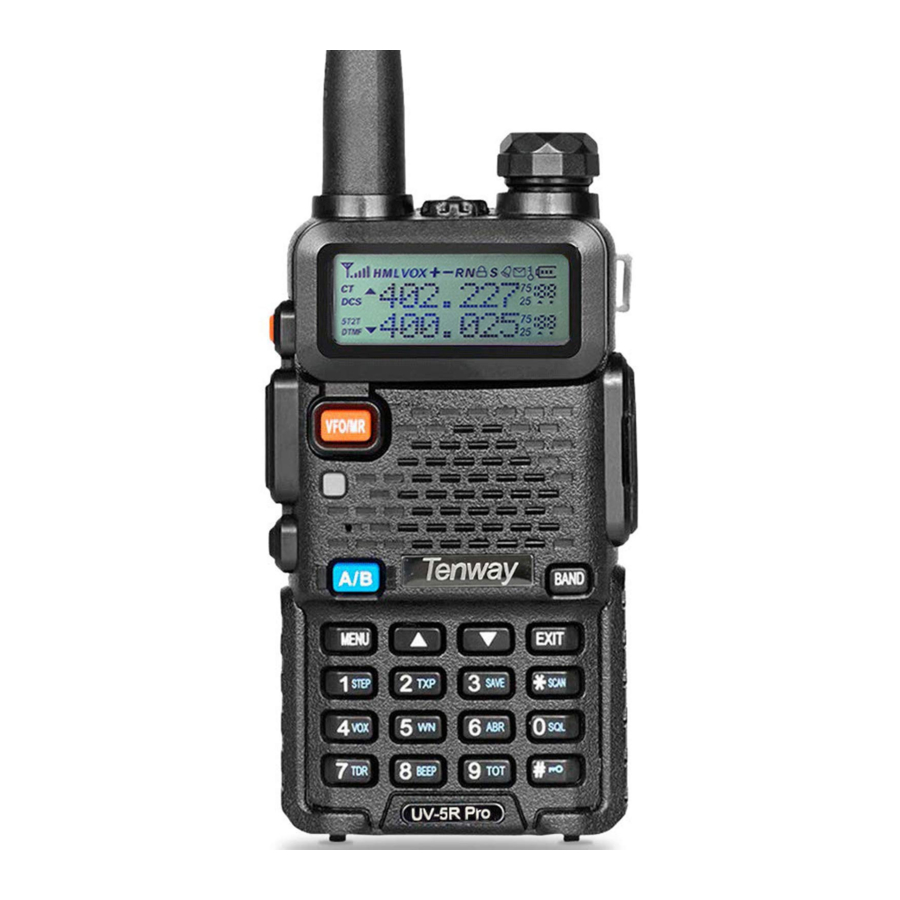

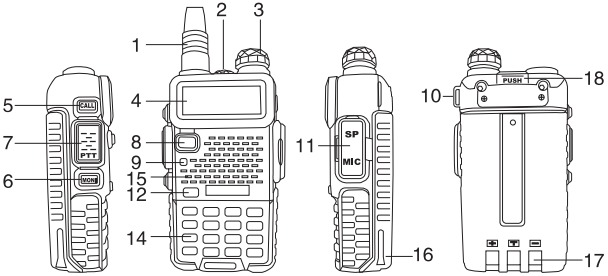

PRODUCTOVERZICHT

COMMANDO/TOETSDEFINITIE

• [PTT] (PUSH-TO-TALK):
  Houd de [PTT]-knop ingedrukt om te verzenden; laat het los om te ontvangen.
• SK-ZIJTOETS1/[CALL]:
  • Druk op de [CALL]-knop om de FM-radio te activeren; druk er nogmaals op om de FM-radio te deactiveren.
  • Houd de [CALL]-knop ingedrukt om de alarmfunctie te activeren; houd hem nogmaals ingedrukt om de alarmfunctie te deactiveren.
• ZIJTOETS2/[MONI]:
  • Druk op de [MONI]-knop om de zaklamp in te schakelen; druk er nogmaals op om uit te schakelen. Houd de [MONI]-knop ingedrukt om het signaal te controleren.
• [VFO/MR]-KNOP:
  • Druk op de [VFO/MR]-knop om te schakelen tussen de frequentiemodus en de kanaalmodus.
• [A/B]-KNOP:
  • Druk op de [A/B]-knop om de frequentieweergave te wijzigen.
• [*SCAN]-TOETS:
  • Druk op de [*SCAN]-toets om de Reverse-functie te activeren, het zal een aparte ontvangst- en zendfrequentie uitwisselen.
  • Druk 2 seconden op de [*SCAN]-toets om het scannen te starten (frequentie/kanaal).
  • Terwijl de FM-radio is geactiveerd, drukt u op de [*SCAN]-toets om naar FM-radiozenders te zoeken.
  • Tijdens het instellen van de RX CTCSS/DCS, drukt u op de toets [*SCAN] om de RX CTCSS/DCS te scannen.
• [# ] TOETS:
  • Druk in de kanaalmodus op de [# ]-toets om te schakelen tussen Hoog/Laag zendvermogen.
  • Druk 2 seconden op de [# ]-toets om het toetsenbord te vergrendelen/ontgrendelen.
• FUNCTIETOETSENBORD:
  • [MENU]-toets:
  • Om het menu van de radio te openen en de instelling te bevestigen.
  • [ ][ ]-toets:
  • Houd [ ] of [ ]-toets ingedrukt om de frequentie snel omhoog of omlaag te brengen.
  • Druk op [ ] of [ ]-toets, het scannen is tegengesteld.
  • [EXIT]-toets:
  • Om te annuleren/wissen of af te sluiten.
• NUMERIEK TOETSENBORD:

  • Wordt gebruikt om informatie in te voeren voor het programmeren van de lijsten van de radio en de niet-standaard CTCSS
  • Druk in de zendmodus op de numerieke toets om de signaalcode te verzenden (de code moet worden ingesteld door de pc-software)
• ACCESSOIRE-AANSLUITING:
  • De aansluiting wordt gebruikt om audioaccessoires of andere accessoires, zoals een programmeerkabel, aan te sluiten.

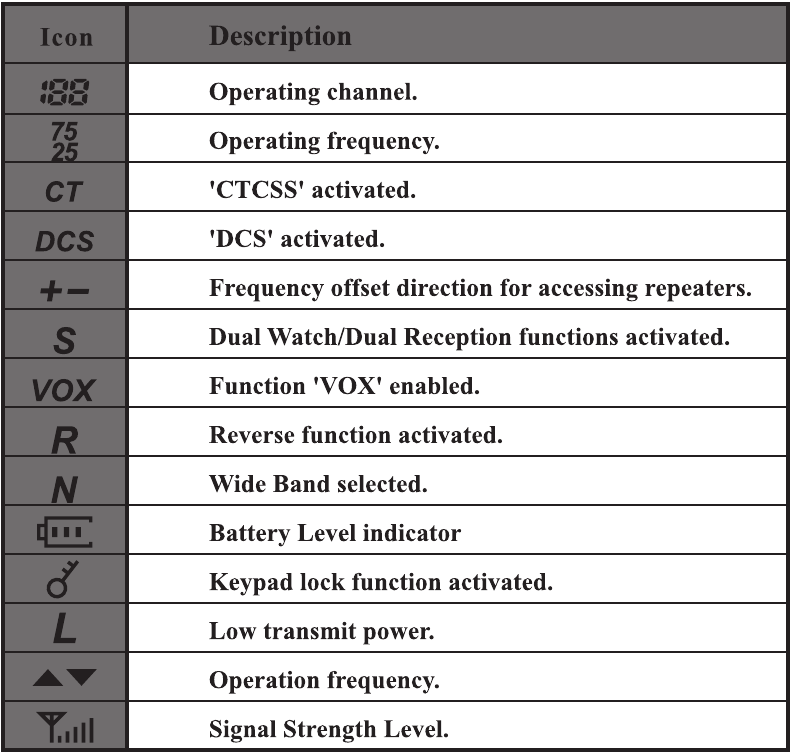

LCD-SCHERM

De displaypictogrammen verschijnen wanneer bepaalde bewerkingen of specifieke functies zijn geactiveerd.

1750 Hz TOON VOOR TOEGANG TOT REPEATERS

De gebruiker moet langeafstandscommunicatie tot stand brengen via een amateurradiorepeater die wordt geactiveerd na ontvangst van een toon van 1750 Hz. Houd de [PTT] ingedrukt en druk vervolgens op de [BAND]-knop om een toon van 1750 Hz te verzenden.

BASISBEDIENING

AAN-UIT/VOLUME REGELEN

• Zorg ervoor dat de antenne en batterij correct zijn geïnstalleerd en dat de batterij is opgeladen.
• Draai de knop met de klok mee om de radio in te schakelen en draai de knop volledig tegen de klok in totdat er een 'klik' te horen is om de radio uit te schakelen. Draai de knop met de klok mee om het volume te verhogen of tegen de klok in om het volume te verlagen.


EEN FREQUENTIE OF KANAAL SELECTEREN

• Druk op de toets [ ] of [ ] om de gewenste frequentie/kanaal te selecteren. Het display toont de geselecteerde frequentie/kanaal.
• Houd de toets [ ] of [ ] ingedrukt om de frequentie snel omhoog of omlaag te brengen.

Opmerking:

• U kunt geen kanaal selecteren als het niet eerder is opgeslagen.

GEAVANCEERDE WERKING

U kunt uw transceiver programmeren in het instellingenmenu om aan uw behoeften of voorkeuren te voldoen.

BESCHRIJVING VAN HET INSTELLINGENMENU

WERKING VIA HET SNELMENU

1. Druk op de MENU-toets en druk vervolgens op de toets [ ] of [ ] om het gewenste menu te selecteren.

2. Druk nogmaals op de MENU-toets om naar de parameterinstelling te gaan.

3. Druk op de toets [ ] of [ ] om de gewenste parameter te selecteren.

4. Druk op de MENU-toets om te bevestigen en op te slaan, druk op de EXIT-toets om de instelling te annuleren of de invoer te wissen.


• Opmerking:
  In de kanaalmodus zijn de volgende menu-instellingen ongeldig: CTCSS, CDS, W/N, PTT-ID, BCL, SCAN ADD TO, S-CODE, CHANNEL NAME. Alleen het H/L-vermogen kan worden gewijzigd

SQUELCH

• De squelch dempt de luidspreker van de transceiver bij afwezigheid van ontvangst. Met het squelch-niveau correct ingesteld, hoort u alleen geluid wanneer u daadwerkelijk signalen ontvangt, waardoor het batterijverbruik aanzienlijk wordt verminderd. Het wordt aanbevolen om niveau 5 in te stellen.

FUNCTIE VOX

(SPRAAKGESTUURDE VERZENDING):

• Deze functie is niet nodig om op de [PTT] op de transceiver te drukken voor een verzending. De verzending wordt automatisch geactiveerd door het detecteren van de radiostem. Wanneer het spreken is voltooid, wordt de verzending automatisch beëindigd en ontvangt de transceiver automatisch signalen. Zorg ervoor dat u het VOX-versterkingsniveau aanpast aan een geschikte gevoeligheid om een vlotte verzending mogelijk te maken.

SELECTEER BREEDBAND OF SMALBAND W/N

In gebieden waar de RF-signalen verzadigd zijn, moet u de smalle band van de verzending gebruiken om interferentie in aangrenzende kanalen te voorkomen.

TDR

(DUBBELE BEWAKING/DUBBELE ONTVANGST):
Met deze functie kunt u werken tussen frequentie A en frequentie B. Periodiek controleert de transceiver of een signaal wordt ontvangen op een andere frequentie die we hebben gepland. Als u een signaal ontvangt, blijft de eenheid in de frequentie totdat het ontvangen signaal verdwijnt.

TOT

(VERZENDTIMER):
Deze functie kan automatisch de tijd regelen die we elke keer verzenden wanneer u op [PTT] op de transceiver drukt. Deze functie is erg handig om oververhitting van overmatige vermogenstransistors van de transceiver te voorkomen. De transceiver schakelt de verzending automatisch uit zodra de ingestelde tijd is verstreken.

CTCSS/DCS

In sommige gevallen willen we alleen communicatie tot stand brengen in een gesloten gebruikersgroep op een bepaalde frequentie of kanaal, daarvoor gebruiken we "CTCSS" of code "DCS" voor ontvangst.
De "squelch" opent alleen wanneer een frequentie wordt ontvangen met "CTCSS" of codes "DCS" hetzelfde als geprogrammeerd in uw transceiver. Als de codes van het ontvangen signaal verschillen van die geprogrammeerd in uw transceiver, opent de "squelch" niet en kan het ontvangen signaal worden gehoord.

Opmerking:

• Het gebruik van "CTCSS" of "DCS" in een communicatie garandeert geen volledige vertrouwelijkheid van de communicatie.

ANI

• ANI (Automatic Number Identification) staat ook bekend als PTT ID omdat een ID wordt verzonden wanneer de PTT-knop van de radio wordt ingedrukt en/of losgelaten. Deze ID vertelt de dispatcher welke veldradio is ingetoetst. Kan alleen worden ingesteld via PC-software.

DTMFST

(DTMF-TOON VAN ZENDCODE):
Eerst moet u de PTT-ID instellen als BOT/EOT/BOTH

• "OFF" - In de verzendmodus kunt u de DTMF-toon niet horen, terwijl u op de toets drukt om de code te verzenden of de code automatisch wordt verzonden.
• "DT-ST" - In de verzendmodus kunt u de DTMF-toon horen, terwijl u op de toets drukt om de code te verzenden.
• "ANI-ST" - In de verzendmodus kunt u de DTMF-toon horen, terwijl de code automatisch wordt verzonden.
• "DT-ANI" - In de verzendmodus kunt u de DTMF-toon horen, terwijl u op de toets drukt om de code te verzenden of de code automatisch wordt verzonden.

SC-REV

(SCAN HERVATTEN METHODE):
Met deze transceiver kunt u geheugenkanalen, alle banden of een deel van de banden scannen.
Wanneer de transceiver een communicatie detecteert, stopt de scan automatisch.

Opmerkingen:

• "TO" (Tijdsbediening): Het scannen stopt wanneer het een actief signaal detecteert. Het scannen stopt op elk kanaal of actieve frequentie gedurende een vooraf bepaalde tijd, waarna het scannen automatisch wordt hervat.
• "CO" (Carrier Operation): Het scannen stopt en blijft in de frequentie of het kanaal totdat het actieve signaal verdwijnt.
• "SE" (Zoekbewerking): Het scannen stopt en blijft in de frequentie of het kanaal nadat het een actief signaal heeft gedetecteerd.

PTT-ID

(PTT OF LAAT PTT LOS OM DE SIGNAALCODE TE VERZENDEN):

• Met deze functie kunt u weten wie u belt.
• "OFF" - Zend de code niet uit terwijl u op de PTT-knop drukt.
• "BOT" - Zend de code uit terwijl u op de PTT-knop drukt. (de code kan alleen worden ingesteld via PC-software.)
• "EOT" - Zend de code uit terwijl u de PTT-knop loslaat.
• ''BOTH" - Zend de code uit terwijl u op de PTT-knop drukt of deze loslaat.

BCL

(BEZET KANAALVERGRENDELING):
De BCLO-functie voorkomt dat de zender van de radio wordt geactiveerd als een signaal dat sterk genoeg is om door de "ruis"-squelch heen te breken, aanwezig is. Op een frequentie waar stations met verschillende CTCSS- of DCS-codes actief kunnen zijn, voorkomt BCLO dat u hun communicatie per ongeluk verstoort (omdat uw radio mogelijk wordt gedempt door zijn eigen toondecoder).

SFT-D

(RICHTING VAN FREQUENTIEVERSCHUIVING):
De "OFFSET" is het verschil of de offset tussen de ontvangstfrequentie en de frequentie van verzending voor toegang tot amateurradio-repeaters. Stel de "OFFSET" in volgens de "OFFSET" amateurradio-repeater waarmee u wilt communiceren.

OFFSET

(FREQUENTIEVERSCHUIVING):
Bij communicatie via een repeater moet de richting van de verplaatsing van de frequentie worden getimed op de verplaatsing van de verzendfrequentie die hoger of lager is dan de ontvangstfrequentie.

Voorbeeld:
Als we een communicatie willen tot stand brengen via een amateurradio-repeater waarvan de frequentie-ingang 145.000 MHz is en 145.600 MHz is de uitgang, selecteren we de "OFFSET" van de vorige sectie in 0600 en de reisrichting "SHIFT" geprogrammeerd op [-], dus de transceiver zal altijd 145.600 MHz in frequentie zijn en wanneer u op [PTT] drukt om de transceiver te verzenden, zal de frequentie automatisch naar 145.000 MHz gaan.

STE

(STAARTTOONONDERDRUKKING):
Deze functie wordt gebruikt om het verzendeinde van de transceiver te activeren of deactiveren. deze laatste toonoverdracht wordt alleen gebruikt in communicatie tussen transceivers en niet in communicatie via een repeater, die moet worden gedeactiveerd.

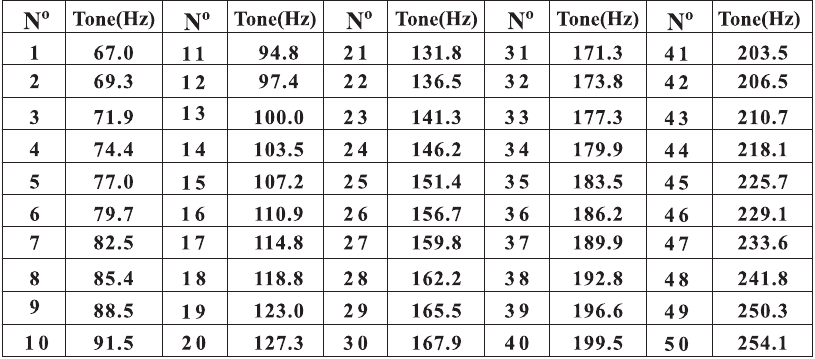

CTCSS-TABEL

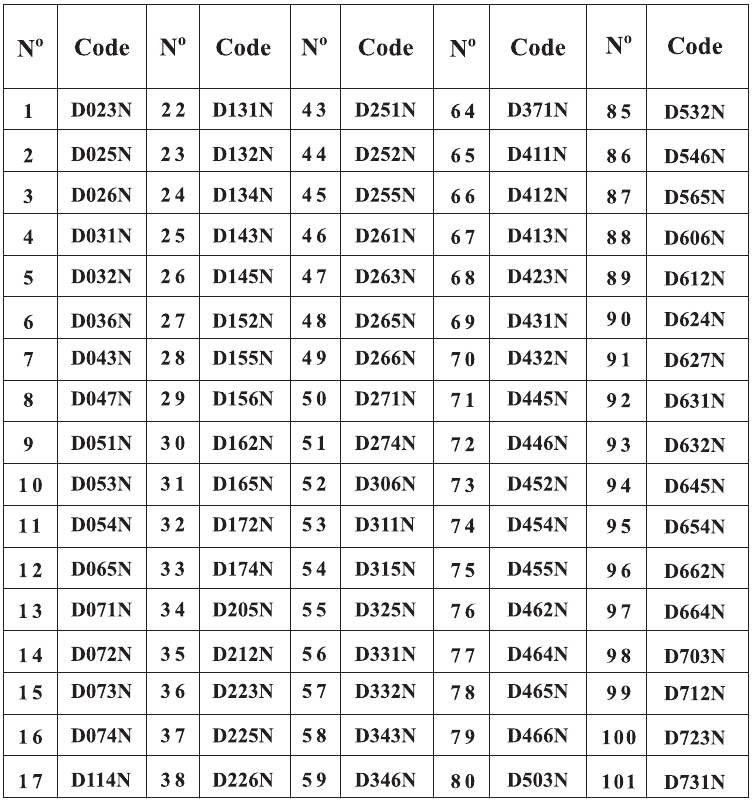

DCS-TABEL

TECHNISCHE SPECIFICATIE

Opmerking:

• Alle getoonde specificaties kunnen zonder kennisgeving worden gewijzigd.

PROBLEEMOPLOSSING

VEILIGHEIDSINFORMATIE

De volgende veiligheidsmaatregelen moeten altijd in acht worden genomen tijdens de bediening, het onderhoud en de reparatie van deze apparatuur.
Deze apparatuur mag alleen worden onderhouden door gekwalificeerde technici.
Wijzig de radio om geen enkele reden.
Gebruik alleen door BAOFENG geleverde of goedgekeurde batterijen en opladers.
Gebruik geen draagbare radio met een beschadigde antenne. Als een beschadigde antenne in contact komt met uw huid, kan dit een lichte brandwond veroorzaken.
Schakel uw radio uit voordat u een ruimte met explosieve en ontvlambare materialen betreedt.
Laad uw batterij niet op in een ruimte met explosieve en ontvlambare materialen.
Om elektromagnetische interferentie en/of compatibiliteitsconflicten te vermijden, schakelt u uw radio uit in elk gebied waar u daartoe wordt opgedragen.
Schakel uw radio uit voordat u aan boord gaat van een vliegtuig. Elk gebruik van een radio moet in overeenstemming zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.
Schakel uw radio uit voordat u een straalzone betreedt.
Voor voertuigen met een airbag: plaats geen radio in het gebied boven een airbag of in het gebied waar de airbag wordt geplaatst.
Stel de radio niet langdurig bloot aan direct zonlicht en plaats hem niet in de buurt van een warmtebron.
Houd bij het uitzenden met een draagbare radio de radio in een verticale positie met de microfoon op 3 tot 4 centimeter afstand van uw lippen. Houd de antenne tijdens het uitzenden minstens 2,5 centimeter van uw lichaam verwijderd.

Als u een radio op uw lichaam draagt, zorg er dan voor dat de radio en de antenne zich tijdens het uitzenden op minstens 2,5 centimeter afstand van uw lichaam bevinden.

Model: Greaval UV-5R(3rd Generation)
Originele uitrusting
Fabrikant:
Baofeng Electronics Ltd.
Compatibel met Baofeng-software en -stuurprogramma's.
