Alesis CompactKit 7 - Multipadhandleiding

Inleiding

Inhoud van de doos

CompactKit 7
(2) Drumstokken
(2) Voetschakelaarpedalen
Voedingsadapter
Gebruikershandleiding
Veiligheids- en garantiehandleiding

Ondersteuning

Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar alesis.com.

Voor extra productondersteuning gaat u naar alesis.com/support.

Kenmerken

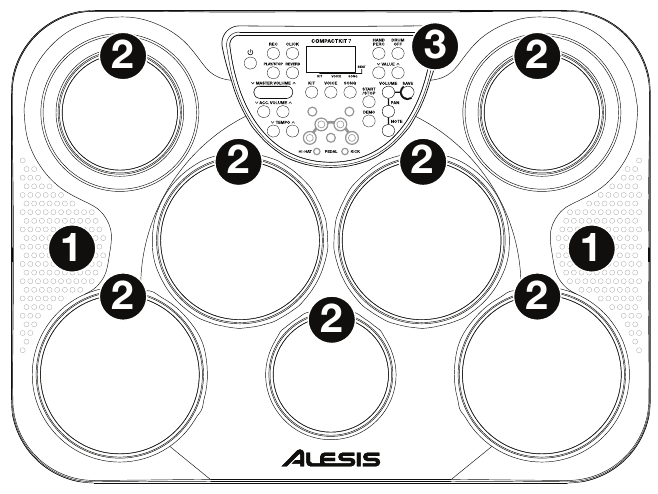

Bovenpaneel

1. Speakers: Geluid wordt via deze speakers afgespeeld. Wanneer een hoofdtelefoon is aangesloten op de headphone output, worden deze speakers gedempt.
2. Pads: Sla op deze pads om CompactKit 7 te bespelen.
3. Control Panel: Dit paneel bevat de bedieningselementen en het display van CompactKit 7. Zie het volgende gedeelte Control Panel voor meer informatie hierover.

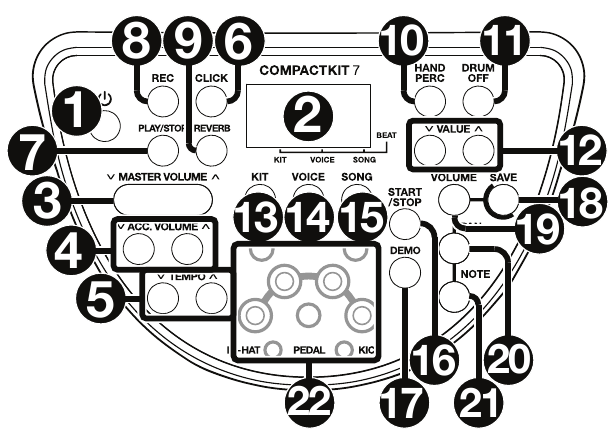

Bedieningspaneel

1. Power Button: Druk op deze knop om CompactKit 7 in of uit te schakelen.
2. Display: Deze LCD toont informatie die relevant is voor de huidige werking van CompactKit 7.
3. Master Volume Down/Up: Gebruik deze knoppen om het hoofdvolume aan te passen.
4. Acc. Volume Down/Up: Gebruik deze knoppen om het volume van de begeleiding aan te passen (alles behalve de drumgeluiden in een nummer).
5. Tempo Down/Up: Gebruik deze knoppen om het tempo aan te passen.
6. Click: Druk op deze knop om de metronoom ("click") te activeren of deactiveren.
7. Play/Stop: Druk op deze knop om het afspelen van uw opname te starten of te stoppen.
8. Rec: Druk op deze knop om de opname te starten of te stoppen.
9. Reverb: Druk op deze knop om het nagalmniveau te wijzigen. Zie Operation > Reverb voor meer informatie hierover.
10. Hand Perc: Druk op deze knop om direct Song 077 en Kit 015 te selecteren. Kit 015 gebruikt geluiden van handpercussie-instrumenten in plaats van standaard drums.
11. Drum Off: Druk op deze knop om het drumgedeelte van een nummer te activeren of deactiveren.
12. Value Down/Up: Gebruik deze knoppen om de instelling aan te passen die wordt weergegeven op het display. Zie Operation voor meer informatie.
13. Kit: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om een drumstel te selecteren. Zie Operation > Kits voor meer informatie.
14. Voice: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om een stem voor een pad te selecteren. Zie Operation > Kits voor meer informatie.
15. Song: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om een nummer te selecteren. Zie Operation > Songs voor meer informatie.
16. Start/Stop: Druk op deze knop om het huidige nummer te starten of te stoppen.
17. Demo: Druk op deze knop om het demo-nummer te starten of te stoppen.
18. Save: Druk op deze knop om de huidige kit op te slaan in een User Kit.
19. Volume: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om het volume van een specifieke pad aan te passen. Zie Operation > Kits > Editing voor meer informatie hierover.
20. Pan: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om de panning van een specifieke pad aan te passen. Zie Operation > Kits > Editing voor meer informatie.
21. Note: Druk op deze knop en gebruik vervolgens de knoppen Value Down/Up om de MIDI-noot van een specifieke pad aan te passen. Zie Operation > Kits > Editing voor meer informatie.
22. Indicators: Elk van deze lampjes licht op wanneer de bijbehorende pad wordt bespeeld.

Achterpaneel

1. Power Input: Sluit deze ingang aan op een stopcontact met behulp van de meegeleverde voedingsadapter.
2. Kick Input: Sluit een van de meegeleverde voetschakelaars aan op deze ingang. Wanneer u op de voetschakelaar drukt, ontvangt CompactKit 7 het bericht op dezelfde manier als wanneer u op een pad slaat.
3. Hi-Hat Input: Sluit een van de meegeleverde voetschakelaars aan op deze ingang. Als u op de hi-hat-pad slaat terwijl u de voetschakelaar indrukt, produceert deze een gesloten hi-hat-geluid. Als u op de hi-hat-pad slaat terwijl de voetschakelaar omhoog is, produceert deze een open hi-hat-geluid. Als u op de voetschakelaar drukt zonder op een pad te slaan, produceert deze een hi-hat-pedaalgeluid.
4. Headphone Output: Sluit een 1/4" (6,35 mm) stereo hoofdtelefoon (optioneel, apart verkrijgbaar) aan op deze uitgang. Wanneer een hoofdtelefoon is aangesloten, worden de speakers gedempt.
5. Aux In: Sluit een optionele audiobron (bijv. smartphone, computer, enz.) aan op deze ingang met behulp van een standaard 1/8" (3,5 mm) stereokabel (niet meegeleverd).
6. USB Port: Sluit deze poort aan op een USB-poort op uw computer met behulp van een standaard USB-kabel (niet meegeleverd). Hierdoor kunt u CompactKit 7 als een USB MIDI-controller gebruiken. Zie het gedeelte Operation > USB MIDI voor meer informatie hierover.

Bediening

Kits

Selecteren

CompactKit 7 heeft verschillende drumkits. Elke kit is een verzameling geluiden die samen een typisch drumstel vormen.

Om een kit te selecteren, drukt u op Kit en gebruikt u vervolgens de knoppen Value Down/Up om het kitnummer te selecteren (Preset Kit 001–045 of User Kit 046–050). Er verschijnt een punt in het display boven Kit om aan te geven dat u de kit selecteert.

Om het mastervolume aan te passen, gebruikt u de knoppen Master Volume Down/Up (L00–L16).

Bewerken

Met CompactKit 7 kunt u elke pad afzonderlijk configureren. U kunt een onafhankelijke voice (geluid), volume, panning en MIDI-noot voor elke pad selecteren.

Opmerking: De MIDI-noot heeft geen invloed op het geluid van de kit tijdens normale werking. Het beïnvloedt de MIDI-noot die de pad via de USB-poort naar uw computer verzendt (bijv. naar uw opnamesoftware, virtuele instrumentplug-in, enz.). Zie USB MIDI voor meer informatie.

Om de voice van een pad of voetschakelaar te wijzigen:

1. Druk op Voice. Er verschijnt een punt in het display boven Voice om aan te geven dat u een voice-instelling aanpast.
2. Sla op een pad of druk op een voetschakelaar om deze te selecteren.
3. Gebruik de knoppen Value Down/Up om een voice (001–265) voor de pad of voetschakelaar te selecteren.

Herhaal stap 2–3 om het geluid van een andere pad te wijzigen.

Om het volume van een pad of voetschakelaar in te stellen:

1. Druk op Volume. Er verschijnt een punt in het display boven Voice om aan te geven dat u een voice-instelling aanpast.
2. Sla op een pad of druk op een voetschakelaar om deze te selecteren.
3. Gebruik de knoppen Value Down/Up om het volume (L00–L31) voor de pad of voetschakelaar in te stellen.

Herhaal stap 2–3 om het volume van een andere pad in te stellen.

Om de panning van een pad of voetschakelaar in te stellen:

1. Druk op Pan. Er verschijnt een punt in het display boven Voice om aan te geven dat u een voice-instelling aanpast.
2. Sla op een pad of druk op een voetschakelaar om deze te selecteren.
3. Gebruik de knoppen Value Down/Up om de panning (P-8 [links] naar P 0 [midden] naar P 8 [rechts]) voor de pad of voetschakelaar in te stellen.

Herhaal stap 2–3 om de panning van een andere pad in te stellen.

Om de MIDI-noot van een pad of voetschakelaar in te stellen:

1. Druk op Note. Er verschijnt een punt in het display boven Voice om aan te geven dat u een voice-instelling aanpast.
2. Sla op een pad of druk op een voetschakelaar om deze te selecteren.
3. Gebruik de knoppen Value Down/Up om de noot (n00–n99) voor de pad of voetschakelaar aan te passen.

Herhaal stap 2–3 om de noot van een andere pad in te stellen.

Opslaan

Vergeet niet om een kit op te slaan nadat u wijzigingen hebt aangebracht. Dit voorkomt dat uw wijzigingen verloren gaan wanneer u een andere kit selecteert of wanneer u CompactKit 7 uitschakelt.

Om een kit op te slaan:

1. Selecteer de kit die u wilt opslaan door op Kit te drukken en vervolgens de knoppen Value Down/Up te gebruiken om het kitnummer te selecteren.
2. Druk op Save. Het kitnummer knippert in het display.
3. Gebruik de knoppen Value Down/Up om een User Kit (046–050) te selecteren. De huidige kit overschrijft deze User Kit.
4. Druk op Save. Het kitnummer stopt met knipperen en die kit wordt geselecteerd.

Nummers

CompactKit 7 heeft verschillende nummers die bestaan uit drumpartijen en begeleiding. U kunt het nummer met of zonder de begeleiding afspelen. Elk nummer heeft zijn eigen standaardtempo en standaardkit. U kunt beide wijzigen.

Om een nummer te selecteren, drukt u op Song en gebruikt u vervolgens de knoppen Value Down/Up om het nummernummer te selecteren (001–100). Er verschijnt een punt in het display boven Song om aan te geven dat u het nummer selecteert.

Om het nummer af te spelen of te stoppen, drukt u op Start/Stop. (Nummers 001–080 worden herhaald totdat u ze stopt. Nummers 081–100 stoppen wanneer ze klaar zijn.)

Om het demonummer af te spelen of te stoppen, drukt u op Demo.

Om het mastervolume aan te passen, gebruikt u de knoppen Master Volume Down/Up (L00–L16).

Om het volume van de begeleiding aan te passen, gebruikt u de knoppen Acc. Volume Down/Up (A00– A16).

Om het tempo van het nummer aan te passen, drukt u op Tempo en gebruikt u vervolgens de knoppen Value Down/Up om het tempo te selecteren (030–280 beats per minuut). Dit stelt ook het tempo van de metronoom in.

Om de metronoom te gebruiken, drukt u één keer op Click om een menselijke stem te gebruiken (die elke beat telt). Druk nogmaals op Click om een standaard metronoom-"klik" te gebruiken. Druk nog een keer op Click om de metronoom te deactiveren.

Om het drumgedeelte van een nummer te activeren of deactiveren, drukt u op Drum Off.

Reverb

U kunt een reverb-effect toepassen op het geluid van CompactKit 7. Dit heeft invloed op de momenteel geselecteerde kit en het huidige nummer.

Om de hoeveelheid reverb aan te passen, drukt u op Reverb en gebruikt u vervolgens de knoppen Value Down/Up om het niveau te selecteren (r-0 – r-3).

Opnemen en afspelen

U kunt CompactKit 7 gebruiken om uw performance op te nemen en af te spelen.

Om uw performance op te nemen:

1. Selecteer de gewenste kit, nummer, tempo en reverb-niveau (zoals eerder beschreven). Als u het drumgedeelte van het nummer wilt activeren of deactiveren, drukt u op Drum Off.
2. Druk op Rec. Het lampje knippert.
3. Om de opname te starten, slaat u op een pad of drukt u op Start/Stop. De metronoom telt het tempo af, maar het wordt niet opgenomen. Om de metronoom te deactiveren, drukt u op Click.
4. Om de opname te stoppen, drukt u op Start/Stop.

• Als het geheugen vol is voordat u de opname stopt,FL wordt weergegeven in het display en de opname wordt automatisch gestopt.
• Wanneer u een nieuwe performance opneemt, wordt de eerder opgenomen performance overschreven.
• Wanneer u CompactKit 7 uitschakelt, blijft de opname in het geheugen.

Om uw opgenomen performance af te spelen, drukt u op Play/Stop.

USB MIDI

Wanneer CompactKit 7 is aangesloten op de USB-poort van uw computer, kunt u het gebruiken als een USB MIDI-controller. In dit scenario worden de metronoom, het nummer en de kitgeluiden niet opgenomen. In plaats daarvan kunt u op de pads en voetschakelaars spelen, die elk MIDI-nootberichten naar uw computer sturen (bijv. naar uw opnamesoftware, virtuele instrumentplug-in, enz.).

Zie Kits > Editing om te leren hoe u de MIDI-noot voor elke pad of voetschakelaar instelt.

Geluiden

Kick (bas)drum

1. 22" Akoestische kick
2. 24" Standaard kick
3. Brush kick
4. Rock kick
5. Jazz kick
6. Room kick
7. Fusion kick
8. 1970s kick
9. Vintage kick
10. Hip-hop kick
11. Reggae kick
12. Old school kick
13. Lo-fi kick
14. Junkyard kick
15. Noise kick
16. Drum & bass kick
17. 1980 kick
18. 1984 kick
19. Electronic kick 1
20. Dance kick
21. FX mix kick
22. Techno kick
23. Electronic kick 2
24. Magic kick

Snaredrum

25. 14" Akoestische snare
26. 14" Standaard snare
27. 14" Funk snare
28. Brush snare
29. 14" Jazz snare
30. 14" Rock snare
31. 13" Gedempte snare
32. Orkest snare
33. Orkest snare rim
34. Hi-hat & kick

35. Fusion snare
36. Big band snare
37. Vintage snare
38. Live snare
39. Reggae snare
40. R&B snare 1
41. 1980 snare
42. 1984 snare
43. R&B snare 2
44. Electronic snare
45. Power snare
46. Dance snare
47. Old school snare
48. House snare
49. Lo-fi snare
50. Junkyard snare
51. Noise snare
52. Drum & bass snare
53. Techno snare
54. Techno snare rim
55. Magic snare
56. Akoestische snare stick
57. Standaard snare stick
58. Brush snare stick
59. Rock snare stick
60. Live snare stick
61. Room snare stick
62. Fusion snare stick
63. Brush swirl

Toms

64. Akoestische tom 1
65. Akoestische tom 2
66. Akoestische tom 3
67. Akoestische tom 4
68. Akoestische tom 5
69. Akoestische tom 6

71. Brush tom 2
72. Brush tom 3
73. Brush tom 4
74. Brush tom 5
75. Brush tom 6
76. Jazz tom 1
77. Jazz tom 2
78. Jazz tom 3
79. Jazz tom 4
80. Jazz tom 5
81. Jazz tom 6
82. 1980 tom 1
83. 1980 tom 2
84. 1980 tom 3
85. 1980 tom 4
86. 1980 tom 5
87. 1980 tom 6
88. 1984 tom 1
89. 1984 tom 2
90. 1984 tom 3
91. 1984 tom 4
92. 1984 tom 5
93. 1984 tom 6
94. Electronic tom 1
95. Electronic tom 2
96. Electronic tom 3
97. Electronic tom 4
98. Electronic tom 5
99. Electronic tom 6
100. Power tom 1
101. Power tom 2
102. Power tom 3
103. Power tom 4
104. Power tom 5
105. Power tom 6
106. Lo-fi tom
107. Lo-fi tom 2
108. Lo-fi tom 3
109. Lo-fi tom 4
110. Lo-fi tom 5
111. Lo-fi tom 6
112. Junkyard tom 1
113. Junkyard tom 2
114. Junkyard tom 3
115. Junkyard tom 4
116. Junkyard tom 5
117. Junkyard tom 6
118. Noise tom 1
119. Noise tom 2
120. Noise tom 3
121. Noise tom 4
122. Noise tom 5
123. Noise tom 6
124. Techno tom 1
125. Techno tom 2
126. Techno tom 3
127. Techno tom 4
128. Techno tom 5
129. Techno tom 6
130. Magic tom 1
131. Magic tom 2
132. Magic tom 3
133. Magic tom 4

Ride

134. 20" Funk ride
135. 1980 ride
136. Ride
137. House ride
138. Lo-fi ride
139. Junkyard ride
140. Noise ride

Crash

141. 16" Akoestische crash
142. 16" Akoestische crash edge
143. 16" Rock crash
144. 16" Rock crash edge
145. 1980 crash
146. 1984 crash
147. Electronic crash
148. Brush crash
149. Lo-fi crash
150. China
151. Splash Hi-Hat
152. 14" Akoestische hi-hat close
153. 14" Akoestische hi-hat open
154. 14" Akoestische hi-hat edge close
155. 14" Akoestische hi-hat edge open
156. 14" Akoestische hi-hat pedaal
157. 14" Akoestische hi-hat splash
158. Rock hi-hat close
159. Rock hi-hat open
160. Fusion hi-hat close
161. Fusion hi-hat open
162. 1980 hi-hat close
163. 1980 hi-hat open
164. 1980 hi-hat pedaal
165. 1980 hi-hat splash
166. 1984 hi-hat close
167. 1984 hi-hat open
168. 1984 hi-hat pedaal
169. 1984 hi-hat splash
170. Dance hi-hat close
171. Dance hi-hat open
172. Dance hi-hat pedaal
173. Dance hi-hat splash
174. Lo-fi hi-hat close
175. Lo-fi hi-hat open
176. Lo-fi hi-hat edge
177. Lo-fi hi-hat pedaal
178. Lo-fi hi-hat splash

Percussie

179. Nan Bang
180. Da Mu Yu
181. Xiao Bo
182. Xiao Luo
183. Peng Lin
184. Maracas
185. Metronoombel
186. Vibra-Slap
187. Synthese percussie
188. High Q
189. Low Q
190. Mute hi conga
191. Open hi conga
192. Low conga
193. High bongo
194. Low bongo
195. High agogo
196. Low agogo
197. Claves
198. Jingle bell
199. Cowbell
200. Tamboerijn
201. Cabasa
202. Long guiro
203. Short guiro
204. Vibrafoon C3
205. Vibrafoon Db3
206. Vibrafoon D3
207. Vibrafoon Eb3
208. Vibrafoon E3
209. Vibrafoon F3
210. Vibrafoon Gb3
211. Vibrafoon G3
212. Vibrafoon Ab3
213. Vibrafoon A3
214. Vibrafoon Bb3
215. Vibrafoon B3
216. Vibrafoon C4
217. Vibrafoon Db4

Kits

1. Standaard
2. Hardrock
3. Ballade
4. Akoestisch
5. Funkband
6. Funk
7. Jazz brush
8. Dance
9. Rock
10. Jazz
11. 1980
12. 1984
13. Latin
14. Room
15. Percussie 1
16. Metal
17. Vibrafoon

18. Electronic
19. Reggae
20. Fusion 1
21. Drum & Bass
22. Pop
23. Brush
24. World
25. Orkest
26. Ska
27. Songo
28. Lo-fi
29. 1970's
30. Hip-hop
31. Big band
32. Old school
33. R&B
34. Magic

35. Live
36. House
37. Jazz latin
38. Fusion 2
39. Percussie 2
40. Techno
41. Vintage
42. Junkyard
43. Noise
44. Studio 1
45. Studio 2
46. User 1 (Standaard)
47. User 2 (Hardrock)
48. User 3 (Ballade)
49. User 4 (Akoestisch)
50. User 5 (Funkband)

Songs

1. Blues funk
2. Nu-jazz funk
3. Funk 1
4. Funk 2
5. Funk 3
6. Funk 4
7. Pop funk 1
8. Pop funk 2
9. Retro funk
10. Fusion 1
11. Fusion 2
12. Fusion 3
13. Fusion 4
14. Fusion 5
15. Fusion 6
16. Cool jazz
17. Big band 1
18. Big band 2
19. Big band 3
20. Big band 4
21. Swing 1
22. Bebop
23. 3/4 jazz
24. Jazz
25. Latin jazz 1
26. Latin jazz 2
27. Dance 1
28. Disco house
29. Trance
30. Trip-hop
31. DnB 1
32. Breakbeat 1
33. Dance funk
34. Hip-hop

35. Dance 2
36. DnB 2
37. DnB 3
38. Breakbeat 2
39. Classic rock
40. Heavy rock
41. Rockballade
42. Rock 'n' roll
43. Punk
44. Rock
45. '80s metal
46. Shuffle
47. '60s rock
48. Samba 1
49. Bossa nova
50. Salsa
51. Ska
52. Reggae 1
53. Reggae 2
54. Reggae 3
55. Latin rock 1
56. Latin rock 2
57. Mambo
58. Samba 2
59. Latin pop
60. Guitar bossa
61. Latin dance 1
62. Latin dance 2
63. R&B 1
64. R&B 2
65. Jazzy funk
66. Blues
67. Country 1
68. Country pop
69. Country blues

71. Ballade 1
72. Brit pop
73. 8-beat pop 1
74. '60s pop
75. 8-beat 1
76. 8-beat 2
77. 8-beat ballade 1
78. 8-beat ballade 2
79. 16-beat ballade 1
80. 16-beat ballade 2
81. World
82. Funk 5
83. Funk 6
84. Modern jazz
85. Big band 5
86. Swing 2
87. Slow fusion
88. Country 2
89. Latin jazz 3
90. Reggae 4
91. Latin
92. Boogie
93. Disco
94. DnB 4
95. Metal
96. Hardrock
97. 8-beat 3
98. 8-beat 4
99. 16-beat 1
100. Funk 7

Technische specificaties

Specificaties kunnen zonder kennisgeving worden gewijzigd.

alesis.com

Referenties

• Alesis
• http://alesis.com/support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alesis CompactKit 7 - Multipadhandleiding

Beschikbare talen
