ELEGRP DPR10, DTR10 - Handleiding slimme dimmer

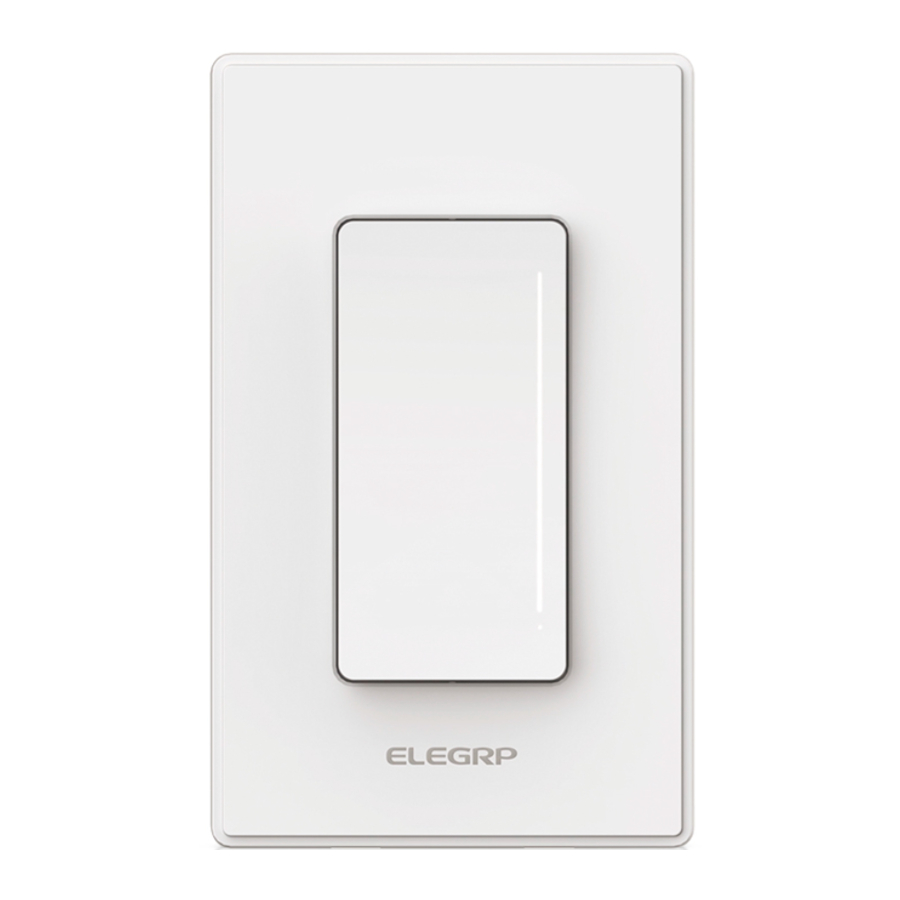

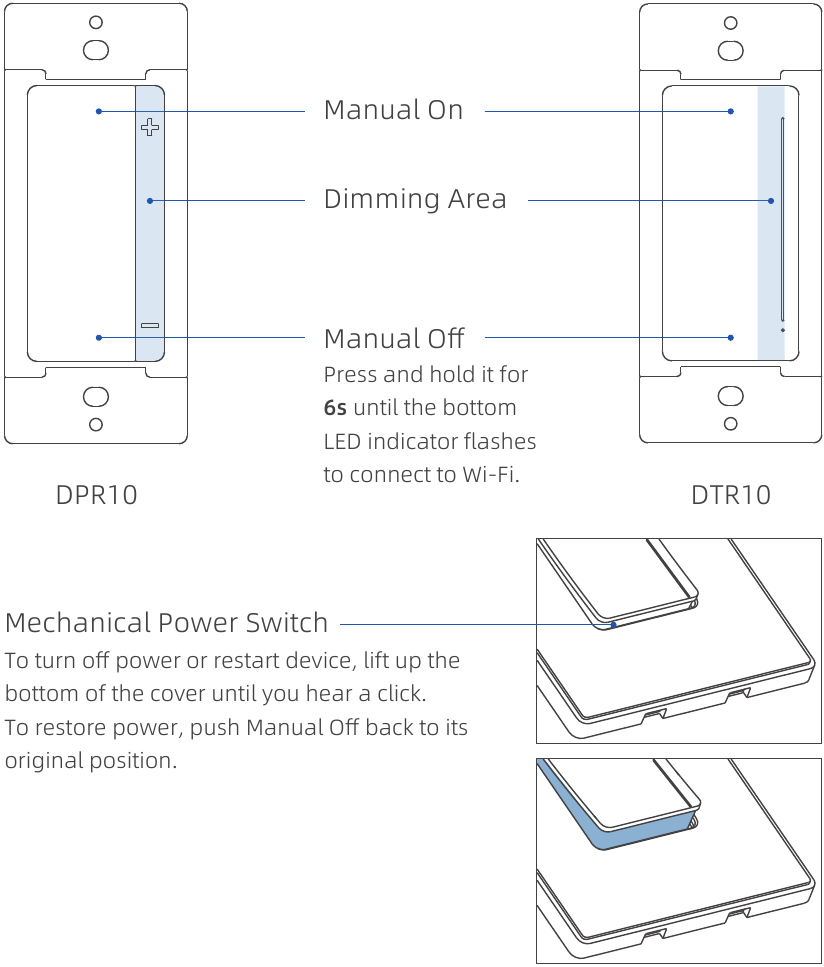

PRODUCTINTRODUCTIE

LED-INDICATOR

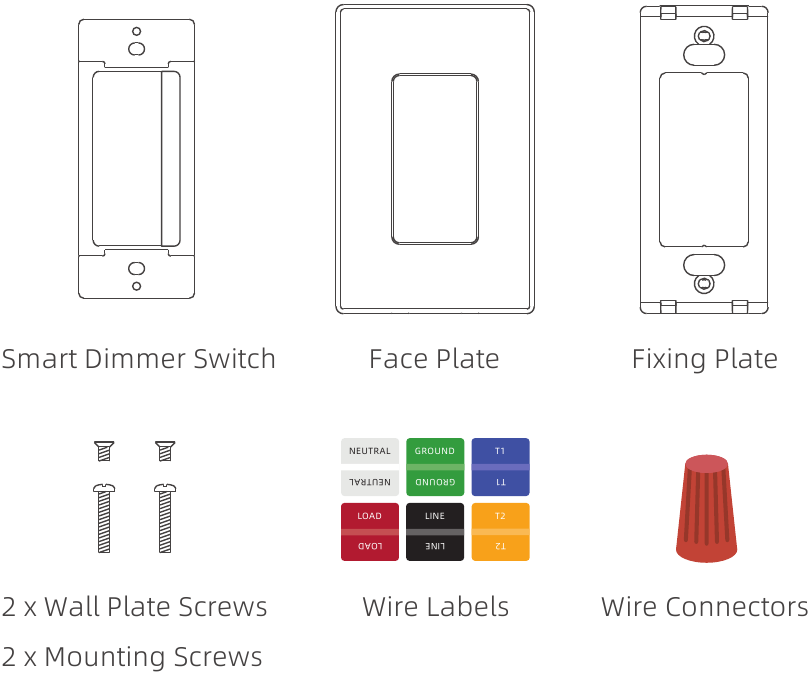

WAT ZIT ER IN DE DOOS

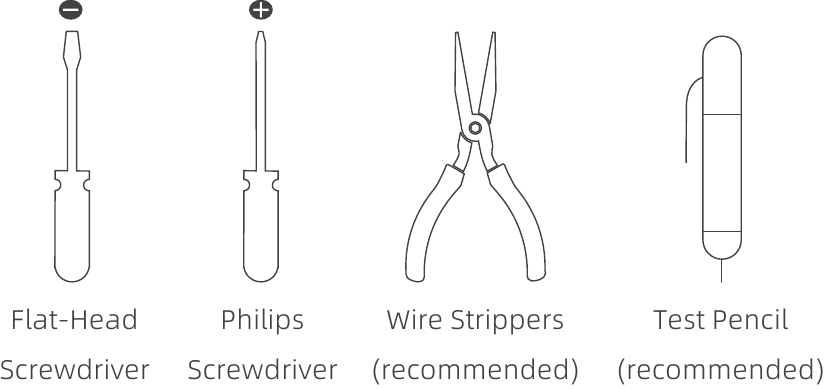

BENODIGDE GEREEDSCHAPPEN

CONTROLEER COMPATIBILITEIT

Waarde: 120VAC, 60Hz

Bedrijfstemperatuur: 0℃~40℃ (32℉~104℉)

Opslagtemperatuur: -40℃~60℃ (-40℉~140℉)

Bedradingstype: Enkelpolig

Compatibele lamptypen

Maximale belasting voor elk lamptype

*In gloeilampeninstallaties met meerdere dimmers is het noodzakelijk om de capaciteit van de dimmer te verminderen.

De witte nuldraad is vereist om aan te sluiten. Het apparaat werkt niet als de nuldraad niet is aangesloten

VOORDAT WE BEGINNEN

Om brand, schokken of de dood te voorkomen, schakel de stroom uit bij de stroomonderbreker of zekering en test of de stroom uit is voordat u gaat bedraden!

Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, NIET installeren om een contactdoos, een motorisch aangedreven apparaat, een fluorescentielamp of een door een transformator gevoed apparaat te regelen.

Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met elektrische codes en voorschriften, of als u zich niet prettig voelt bij het uitvoeren van de installatie.

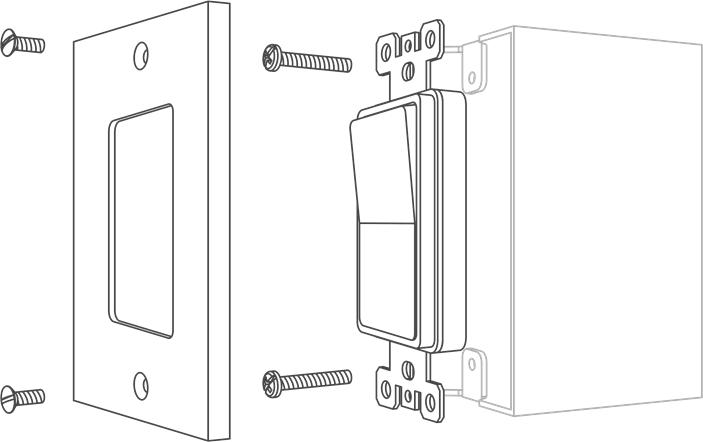

VERWIJDER OUDE SCHAKELAAR

Nadat de stroom is uitgeschakeld, verwijdert u de wandplaat en de montageschroeven van de schakelaar. Trek de oude schakelaar voorzichtig uit de wanddoos (verwijder de draden niet).

Stroom uitschakelen
Schakel voordat u de stroom uitschakelt de stroom uit bij de stroomonderbreker of zekering en gebruik een testpotlood om te controleren of de stroom is uitgeschakeld voordat u de armatuur bedradt of onderhoudt!

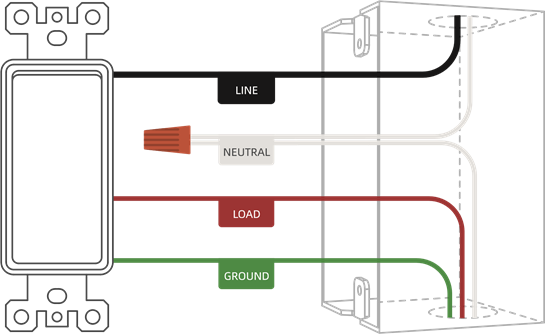

IDENTIFICEER EN LABEL DE DRADEN

STAP 1: Identificeer en label neutraal & aarde
Nuldraden zijn meestal wit en aardedraden zijn meestal groen / blank koper.

STAP 2: Identificeer en label lijn & belasting
Schakel de stroom in en test de overige draden met een testpotlood. Wanneer het testpotlood oplicht, is die draad de lijndraad, maar wanneer het potlood helemaal niet oplicht, is dat de belastingsdraad. Schakel de stroom uit bij de stroomonderbreker voordat u de draden labelt.

Wees veilig
Om ernstige schokken of elektrocutie te voorkomen, moet u ervoor zorgen dat uw vingers de wanddoos, draden of schroefklemmen niet aanraken wanneer de stroom is hersteld!

STROOMDRADEN STRIPPEN

Koppel de draden los van de schakelaars en zorg ervoor dat de uiteinden van de draden uit de wanddoos recht zijn (knip indien nodig). Verwijder 0,6" (15 mm) isolatie van elke draad in de wanddoos.

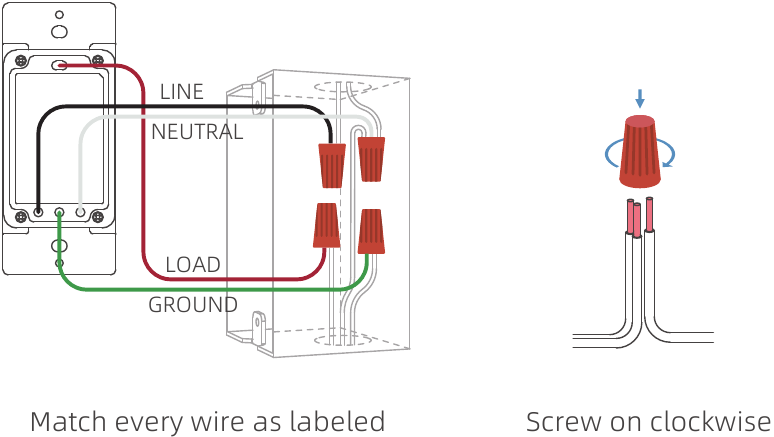

SCHAKELAAR AANSLUITEN

Gebruik de meegeleverde draadconnectoren om de draden in de wanddoos aan te sluiten op de draden van de slimme schakelaar.

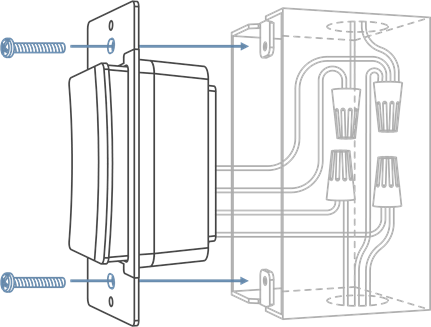

BEDRADING AFMAKEN

Vorm alle draden voorzichtig in de wanddoos en monteer de schakelaar met de meegeleverde montageschroeven.

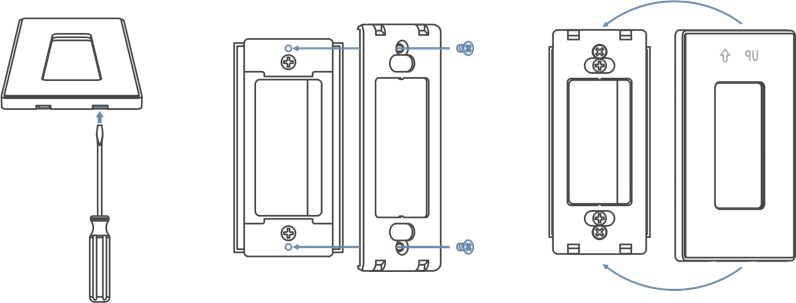

WANDPLAAT MONTEREN

Steek een platte schroevendraaier in de gleuf aan de onderkant van de voorplaat. Wrik de twee delen voorzichtig uit elkaar.
Gebruik de korte schroeven om de bevestigingsplaat te monteren.
Duw de voorplaat op de bevestigingsplaat en klik deze op zijn plaats.

PROBLEEMOPLOSSING

Gaat de schakelaar na de installatie niet aan?

• Controleer of de lamp goed is geïnstalleerd en niet defect is.
• Controleer of de stroomonderbreker of zekering goed is aangesloten.
• Probeer uw lijn- en belastingsdraden om te wisselen.
• Controleer of de onderkant van de afdekking is opgetild.

Moeite met het verbinden van de slimme schakelaar met een wifi-netwerk?

• Zorg ervoor dat het wifi-netwerk een 2,4 GHz-netwerk is.
• De wifi-verbinding heeft mogelijk geen goede dekking. Probeer uw wifi-router dichter bij de slimme schakelaar te plaatsen.

Raadpleeg het helpcentrum in de app voor aanvullende suggesties voor probleemoplossing

PROBLEMEN? WIJ KUNNEN HELPEN!

E-mail: support@elegrp.com
Bel ons op: 866-267-3272
Ma-vr 9:00-17:00 EST (VS)

Neem gerust contact met ons op als u vragen of opmerkingen heeft. Onze klantenservice zal er alles aan doen om u weer een glimlach op uw gezicht te bezorgen.

Over ons
Website: www.elegrp.com
Zoek ELEGRP op sociale media

Referenties

• ELEGRP | Maak ons leven veiliger

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ELEGRP DPR10, DTR10 - Handleiding slimme dimmer
