ELEGRP DPR30, DTR30 - Handleiding slimme dimmerschakelaar

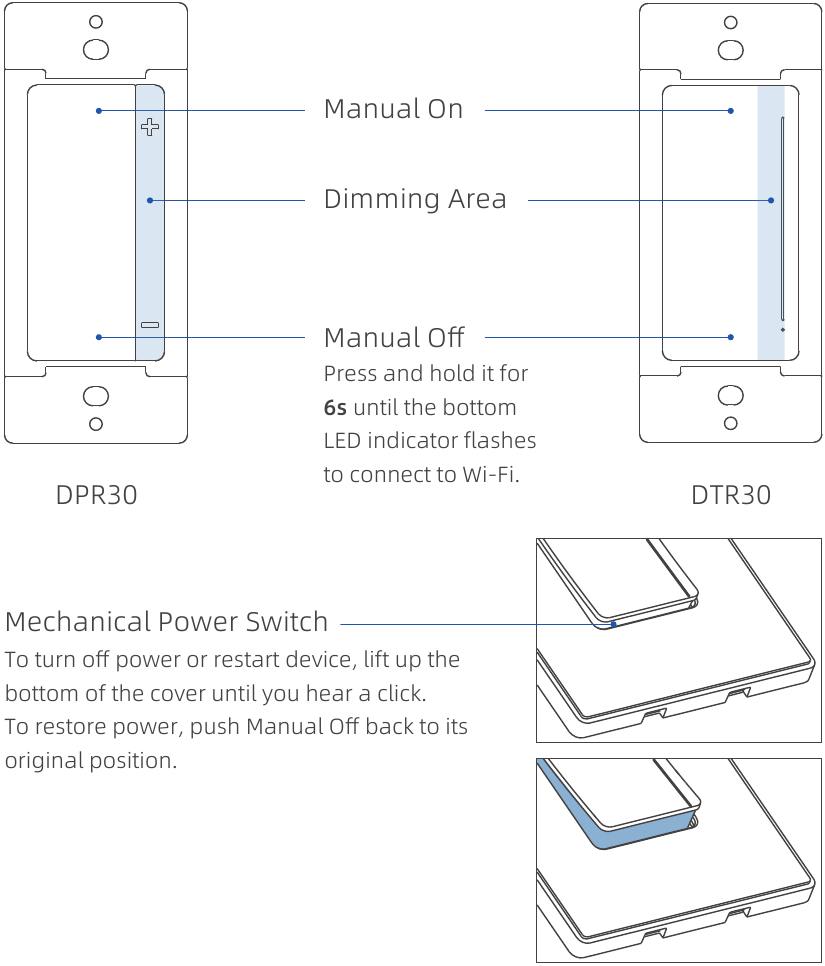

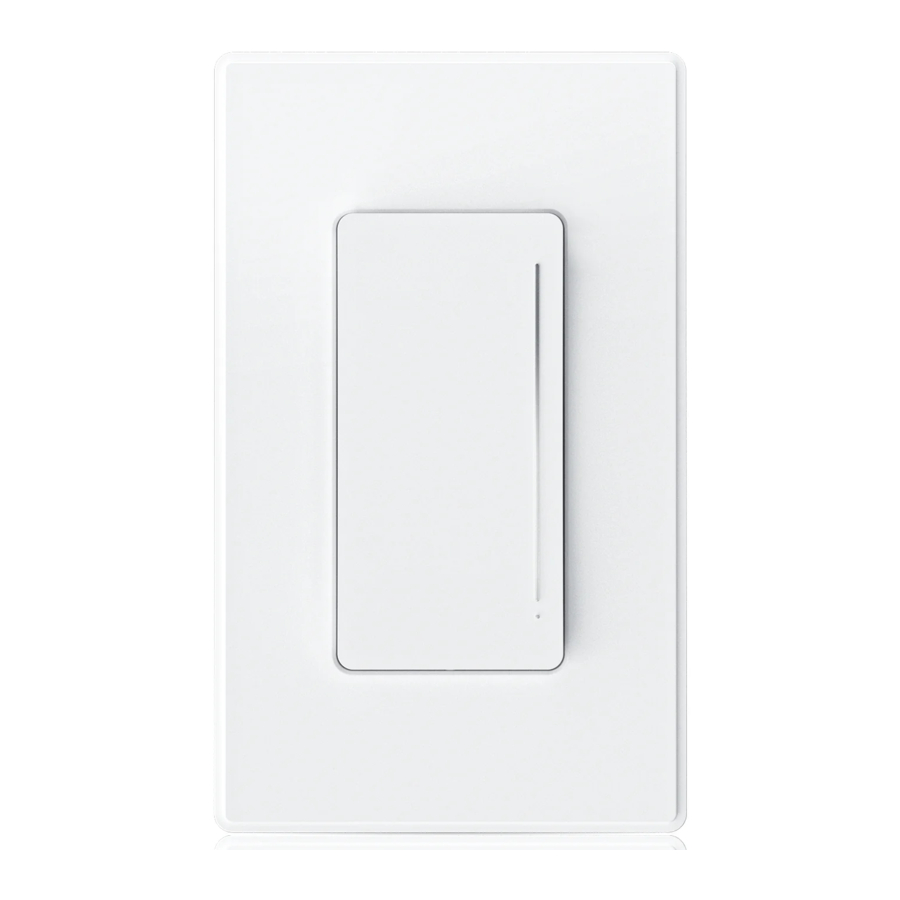

PRODUCTINTRODUCTIE

LED-INDICATOR

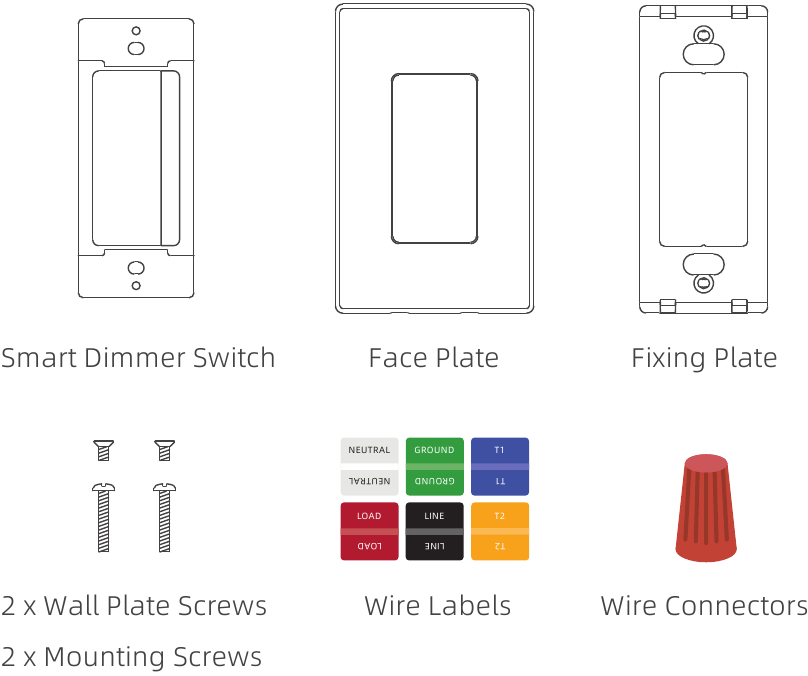

WAT ZIT ER IN DE DOOS

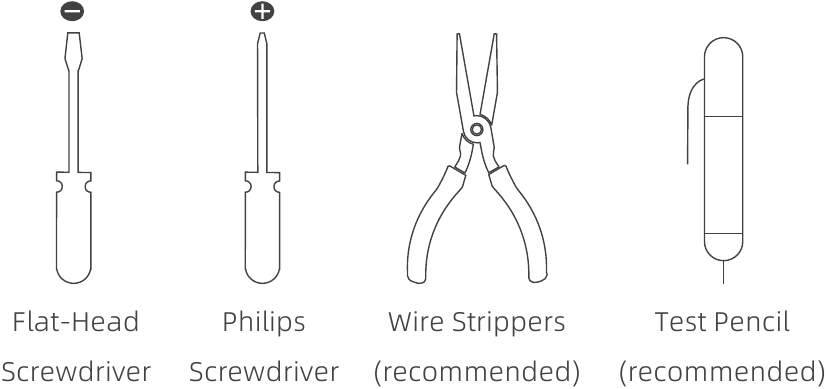

BENODIGDE GEREEDSCHAPPEN

CONTROLEER COMPATIBILITEIT

Nominale spanning: 120VAC, 60Hz

Bedrijfstemperatuur: 0℃~40℃ (32℉~104℉)

Opslagtemperatuur: -40℃~60℃ (-40℉~140℉)

Bedradingstype: 3-weg

Compatibele gloeilamptypes

Maximale belasting voor elk gloeilamptype

*Bij gloeilampeninstallaties met meerdere dimmers is een vermindering van de capaciteit van de dimmer vereist.

De witte nulleider is vereist om aan te sluiten. Het apparaat werkt niet als de nulleider niet is aangesloten.

VOORDAT WE BEGINNEN

Om brand, schokken of de dood te voorkomen, schakel de stroom uit bij de stroomonderbreker of zekering en test of de stroom is uitgeschakeld voordat u gaat bedraden!

Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, NIET installeren om een stopcontact, een door een motor aangedreven apparaat, een fluorescentielamp of een door een transformator gevoed apparaat te bedienen.

Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met elektrische codes en voorschriften, of als u zich niet prettig voelt bij het uitvoeren van de installatie.

VERWIJDER DE OUDE SCHAKELAAR

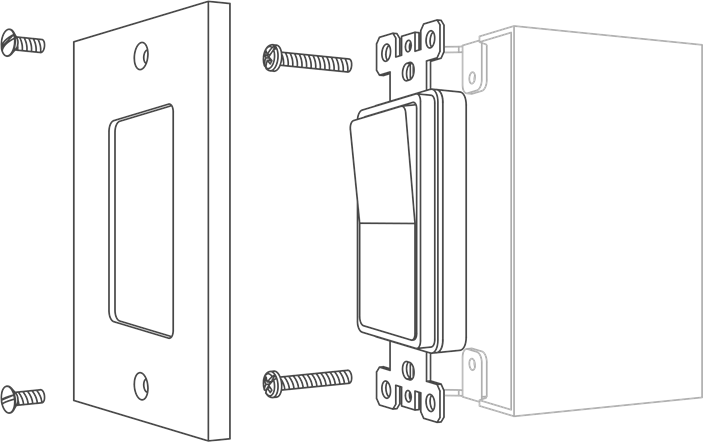

Nadat de stroom is uitgeschakeld, verwijdert u de wandplaat en de bevestigingsschroeven van de schakelaar. Trek de oude schakelaar voorzichtig uit de wanddoos (verwijder de draden niet).

Schakel de stroom uit
Schakel de stroom uit bij de stroomonderbreker of zekering voordat u de stroom verwijdert en gebruik een testpotlood om te controleren of de stroom is uitgeschakeld voordat u de armatuur gaat bedraden of onderhouden!

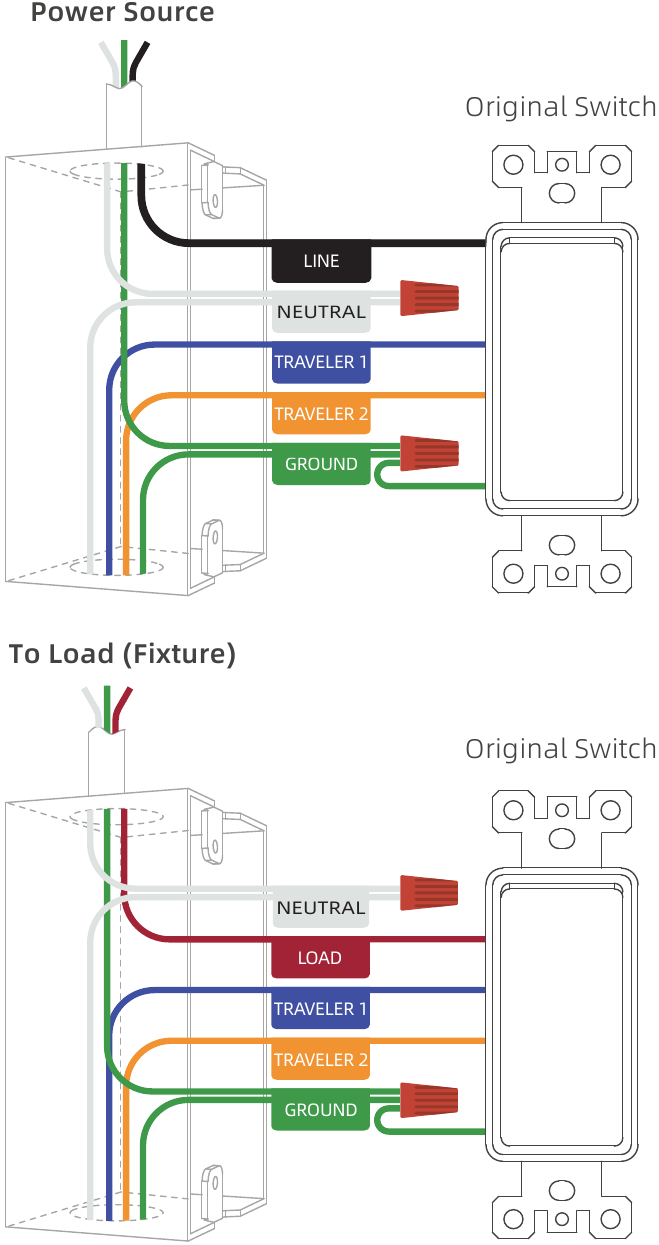

IDENTIFICEER HET TYPE CIRCUIT

1. Schakel de stroom IN vanaf de stroomonderbreker en schakel de lamp(en) UIT.
2. Schakel het testpotlood in en haal het door de draden die zijn aangesloten op de gemeenschappelijke aansluitingen (meestal zwart) in elke wanddoos. Knipperen en piepen geven Lijndraad aan van de wanddoos naar de stroombron. De niet-reagerende draad is de Belastingsdraad van de wanddoos naar de belasting (armatuur).
3. Haal het testpotlood door de andere reizigersterminals (meestal messing) van elke wanddoos. Knipperen en piepen geven Traveler 1 aan. De niet-reagerende draad is Traveler 2.
4. Schakel de stroom UIT vanaf de stroomonderbreker. Label de Lijn-, Belastings-, Reiziger 1- en Reiziger 2-draden van elke wanddoos zoals eerder geïdentificeerd.
5. Label de nulleider en aardingsdraad in elke wanddoos. Nulleiders zijn meestal wit en aardingsdraden zijn meestal groen/blank koper.

Dit slimme apparaat moet worden geïnstalleerd in de wanddoos die is aangesloten op de Belasting (armatuur) en een NULLEIDER (meestal wit) beschikbaar heeft.

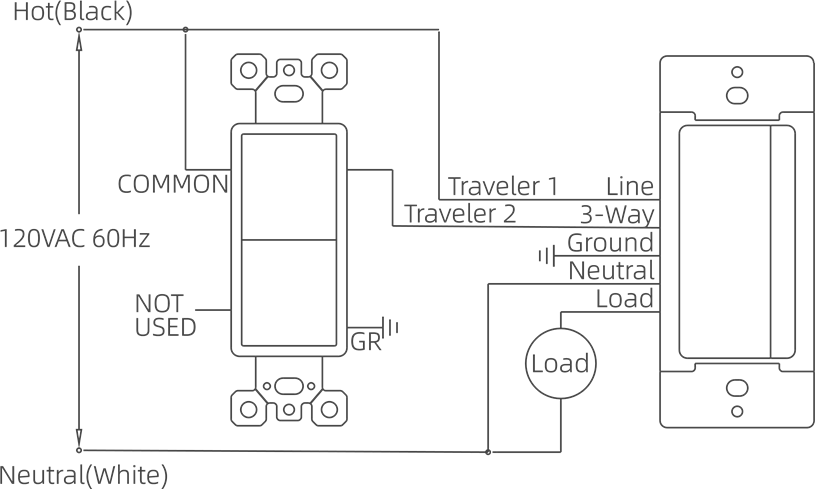

BEDRADINGSSCHEMA VOOR PRO

Als de nulleider alleen in de wanddoos naar de stroombron aanwezig is en de bedrading in de wanddoos niet lijkt op een van deze configuraties, controleer dan dit bedradingsschema en raadpleeg een gekwalificeerde elektricien.

KOPPEL DE SCHAKELAAR LOS VAN DE BELASTING

Koppel de schakelaar los van de wanddoos naar de belasting (armatuur).
Verwijder de originele schakelaar niet uit de wanddoos die is aangesloten op de stroombron.

STRIP DRAADEN

Zorg ervoor dat de uiteinden van de losgekoppelde draden van de wanddoos recht zijn (knip ze indien nodig).
Verwijder 0,6" (15 mm) isolatie van elke draad in de wanddoos.

HOE DRAADVERBINDERS TE GEBRUIKEN

1. Steek de draad in de draadconnectoren.
2. Draai de draadconnectoren met de klok mee.

3. Trek voorzichtig aan de draden om de verbinding te testen.

Raadpleeg voor niet-standaard bedradingstoepassingen de volgende tabel met draadconnectorafmetingen:

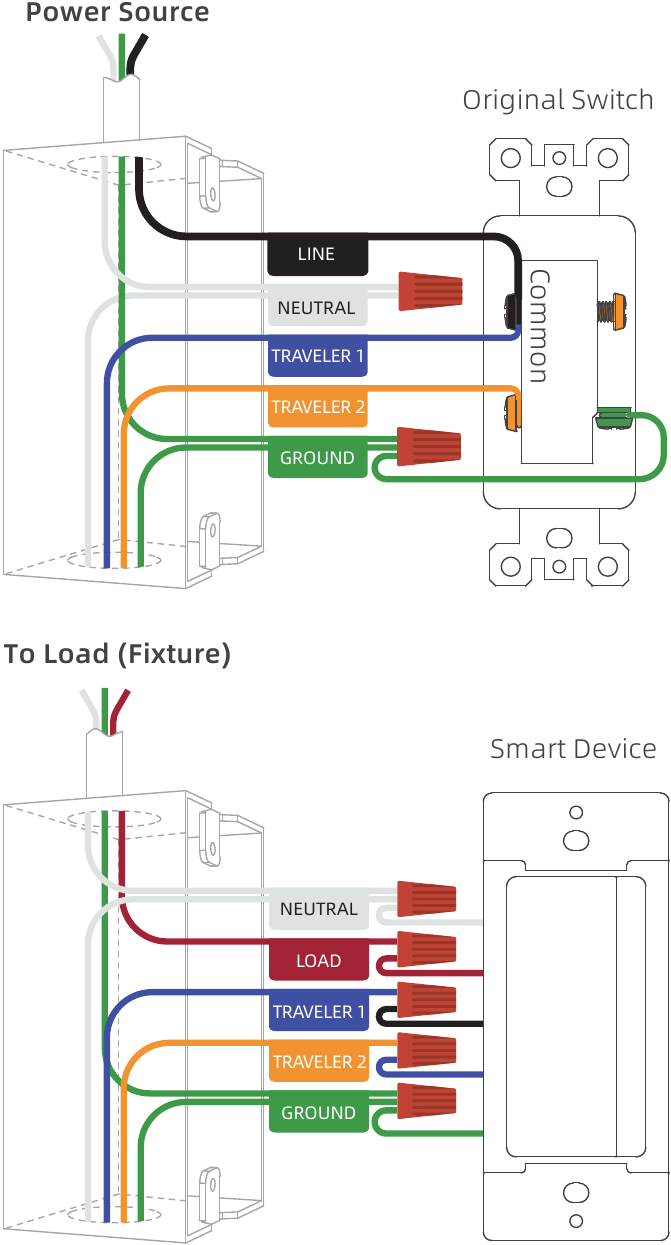

SLUIT DRADEN AAN

Voor de originele 3-weg schakelaar op de locatie die is aangesloten op de stroombron

1. Koppel de Traveler 1 los van de originele 3-weg schakelaar.
2. Sluit de Traveler 1 aan op de terminalschroef op de schakelaar gemarkeerd met "Common", waar een zwarte draad met het label "Line" zat.

Voor de slimme schakelaar op de locatie die is aangesloten op de belasting (armatuur)

1. Controleer de draadidentificaties aan de achterkant van het slimme apparaat.
2. Match elke gelabelde draad van de wanddoos met de draden van het slimme apparaat.
3. Schroef de meegeleverde draadconnectoren met de klok mee vast om draden aan te sluiten.

Als het slimme apparaat in een enkelpolig circuit is geïnstalleerd, sluit dan de 3-weg draad van het slimme apparaat niet aan.

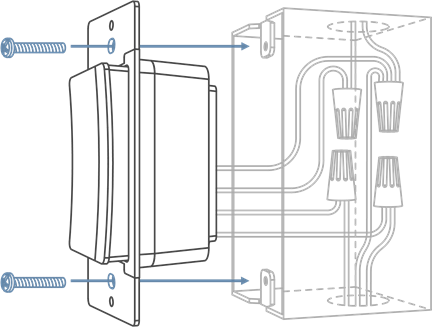

VOLTOOI DE BEDRADING

Vorm alle draden zorgvuldig in de wanddoos en monteer de schakelaar met de meegeleverde bevestigingsschroeven.

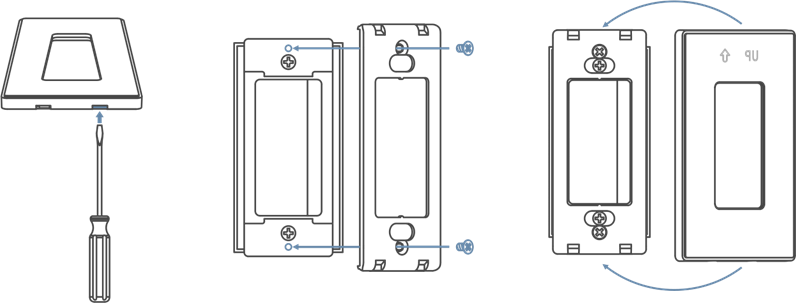

MONTEER DE WANDPLAAT

Duw een platte schroevendraaier in de gleuf aan de onderkant van de voorplaat. Wrik de twee stukken voorzichtig uit elkaar.
Gebruik de korte schroeven om de bevestigingsplaat te monteren.
Duw de voorplaat op de bevestigingsplaat en klik deze op zijn plaats.

PROBLEEMOPLOSSING

Schakelt de schakelaar na installatie niet in?

• Controleer of de gloeilamp correct is geïnstalleerd en niet defect is.
• Controleer of de stroomonderbreker of zekering correct is aangesloten.
• Probeer uw Lijn- en Belastingsdraden om te wisselen.
• Controleer of de onderkant van de afdekking omhoog is getild.

Moeite met het verbinden van de slimme schakelaar met een wifi-netwerk?

• Zorg ervoor dat het wifi-netwerk een 2,4 GHz-netwerk is.
• De wifi-verbinding heeft mogelijk geen goede dekking. Probeer uw wifi-router dichter bij de slimme schakelaar te plaatsen.

Raadpleeg het helpcentrum in de app voor aanvullende suggesties voor probleemoplossing

PROBLEMEN? WE KUNNEN HELPEN!

E-mail: support@elegrp.com
Bel ons op: 866-267-3272
Ma-vr 9:00-17:00 uur EST (VS)

Neem gerust contact met ons op met vragen of opmerkingen. Ons klantenserviceteam zal er alles aan doen om een glimlach op uw gezicht te toveren.
