ELEGRP DM19 - Handleiding dimmer

BENODIGDHEDEN VOOR DE INSTALLATIE VAN UW DIMMER

• Platte / kruiskopschroevendraaier
• Potlood
• Elektrische tape
• Kniptangen
• Tangen
• Liniaal

DIMMER ZELFSTANDIG OF MET ANDERE APPARATEN INSTALLEREN

Bij installaties met meerdere dimmers voor gloeilampen is een vermindering van de capaciteit van de dimmer vereist.

Raadpleeg de tabel voor de maximale belasting per dimmer. Er is geen aanpassing vereist voor gebruik in installaties met meerdere dimmers voor dimbare CFL's of dimbare LED's.

UW DIMMER INSTALLEREN

Schakel de stroom uit

OM BRAND, SCHOK OF OVERLIJDEN TE VOORKOMEN: SCHAKEL DE STROOM UIT bij de stroomonderbreker of zekering en test of de stroom is uitgeschakeld voordat u de armatuur bedraadt of onderhoudt!

Wandplaat en oude schakelaar verwijderen

Verwijder de wandplaat en de bevestigingsschroeven van de schakelaar. Verwijder voorzichtig de schakelaar van de muur (verwijder de draden niet).

Het type circuit identificeren

Als de bedrading in de wanddoos niet op een van deze configuraties lijkt, raadpleeg dan een elektricien.

Enkelpolig

1. Leiding (heet)
2. Nul
3. Aarde
4. Belasting

3-weg

1. Leiding of belasting (zie opmerking hieronder)
2. Nul
3. Aarde
4. Eerste reiziger - let op de kleur
5. Tweede reiziger - let op de kleur

OPMERKING: Voor 3-weg toepassingen dient u er rekening mee te houden dat een van de schroefklemmen van de oude schakelaar die wordt verwijderd, meestal een andere kleur (zwart) heeft of het label COMMON draagt. Markeer die draad met elektrische tape en identificeer deze als de COMMON (Line of Load) in zowel de dimmerwanddoos als de 3-weg wanddoos.

Voorbereiding voor de bedrading

1. Koppel de draden los van de schakelaars en zorg ervoor dat de uiteinden van de draden van de wanddoos recht zijn (knip ze indien nodig af).
2. Verwijder 0,79" (2 cm) isolatie van elke draad in de wanddoos.


Ga voor enkelpolige bedrading naar stap 5A.
Ga voor 3-weg bedrading naar stap 5B.

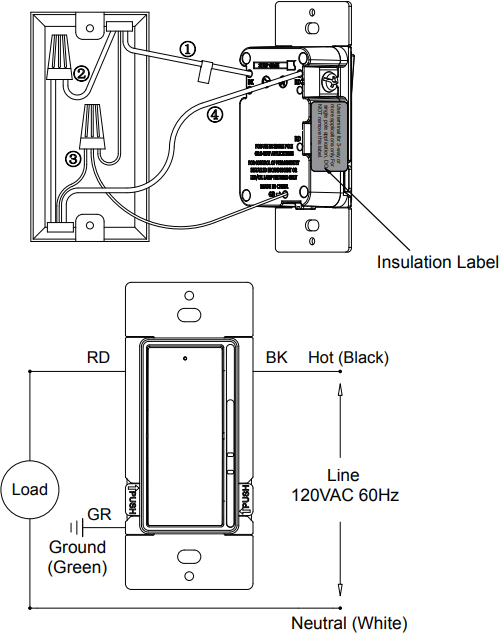

Enkelpolige bedrading

Sluit de draden aan volgens het bedradingsschema als volgt:

1. Sluit de groene of blanke koperdraad van de wanddoos aan op de klemstrook gemarkeerd met "GR".
2. Sluit de hete draad van de wanddoos aan op de klemstrook gemarkeerd met "BK".
3. Sluit de belastingdraad van de wanddoos aan op de klemstrook gemarkeerd met "RD".
4. De resterende dimmer-klemstrook gemarkeerd met "RD" moet voorzien zijn van een isolatielabel. VERWIJDER dit label NIET bij een enkelpolige toepassing.
5. Vorm alle draden zorgvuldig in de wanddoos, monteer de dimmer, maar installeer de wandplaat NIET met de meegeleverde bevestigingsschroeven totdat alle secties klaar zijn.

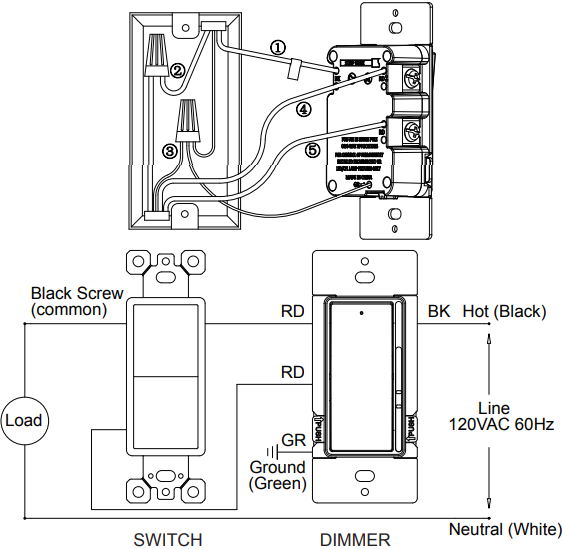

3-weg bedrading

Sluit de draden aan volgens het bedradingsschema als volgt:

1. Sluit de groene of blanke koperdraad van de wanddoos aan op de klemstrook gemarkeerd met "GR".
2. Sluit de gemeenschappelijke draad (hete leiding of belasting) aan op de klemstrook gemarkeerd met "BK".
3. Sluit de eerste reizigersdraad aan op de klemstrook gemarkeerd met "RD".
4. Verwijder het isolatielabel en sluit de tweede reizigersdraad aan op de resterende klemstrook hieronder gemarkeerd met "RD".
5. Vorm alle draden zorgvuldig in de wanddoos, monteer de dimmer, maar installeer de wandplaat NIET met de meegeleverde bevestigingsschroeven totdat alle secties klaar zijn.

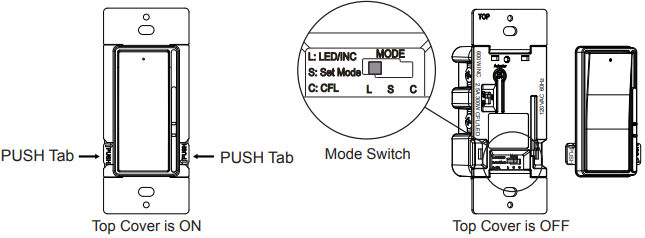

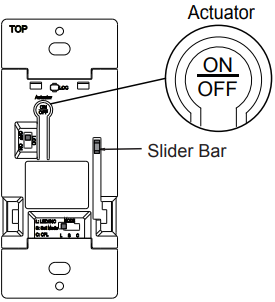

Selecteer de dimmermodus per type lamp voordat u gaat testen

1. Druk op de PUSH-lipjes aan beide zijden van de onderkant en trek de bovenkant naar voren om deze los te maken.
2. Deze dimmerschakelaar is in de fabriek vooraf ingesteld met de modusknop op Mode L, die werkt voor LED- of gloeilampen. Voor toepassing bij het regelen van CFL-lampen stelt u de modusknop in op Mode C in de juiste positie.

Uw dimmer testen

1. Herstel de stroom bij de stroomonderbreker of zekering.
2. Verplaats de schuifregelaar naar de hoogste stand en druk op de actuator. De lampen moeten AAN gaan op het helderste niveau.
3. Als de lampen nooit AAN gaan, schakel dan de stroom uit en controleer de bedrading opnieuw of raadpleeg de sectie PROBLEEMOPLOSSING.

OM ERNSTIGE SCHOKKEN OF ELEKTROCUTIE TE VOORKOMEN, MOET U ERVOOR ZORGEN DAT UW VINGERS DE WANDDOOS, DRAADEN OF SCHROEFKLEMMEN NIET AANRAKEN WANNEER DE STROOM IS HERSTELD!

Minimum helderheid instellen

1. Zorg ervoor dat het licht aan is. Zo niet, houd dan actuator ingedrukt om het licht aan te houden.
2. Zet de modusknop op Mode S in de middelste positie.
3. Pas de schuifregelaar aan op de gewenste minimale helderheid.
4. Voor LED- of gloeilampen zet u de modusknop terug op Mode L. Voor CFL-lampen zet u de modusknop op MODE C.
5. Laat actuator los om de instelling te voltooien.

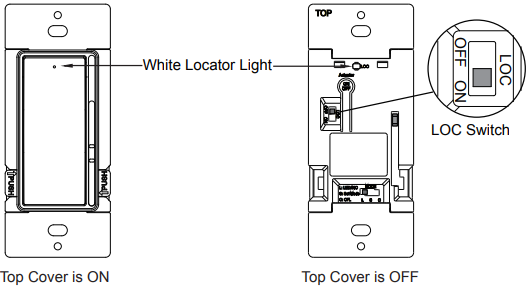

Optioneel zoeklicht

Standaard staat het witte zoeklicht (LOC) van de dimmerschakelaar AAN wanneer het laadlicht UIT is, en het zoeklicht is UIT wanneer het laadlicht AAN is.
Om het zoeklicht uit te schakelen wanneer het laadlicht UIT is, zet u de LOC-schakelaar in de stand UIT om het uit te schakelen.

OPMERKING: Het zoeklicht gaat nooit AAN wanneer het laadlicht AAN is.

Dimmer montage

1. Schakel de stroom uit bij de stroomonderbreker (of verwijder de zekering).
2. Raadpleeg het gedeelte DE KLEUR VAN UW DIMMER WIJZIGEN om de bovenkant te monteren.
3. Monteer de wandplaat op de dimmer met de meegeleverde schroeven.
4. Schakel de stroom IN bij de stroomonderbreker of herstel de zekering. De installatie is voltooid.

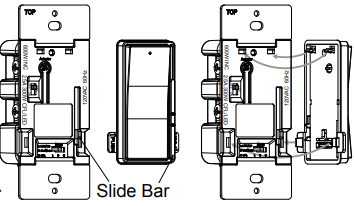

DE KLEUR VAN UW DIMMER WIJZIGEN

Als er een kleurveranderingskit bij uw apparaat is geleverd, gaat u verder met de volgende stappen als u de kleur moet wijzigen.

1. Verplaats de schuifregelaar in de dimmer en de schuifregelaar van de kleurenkit (bovenkant) naar de onderkant.
2. Steek de lipjes van de kleurenkit in de sleuven aan de bovenkant van de dimmer.
3. Druk vervolgens op de onderkant van de kleurenkit totdat deze op zijn plaats klikt.


PROBLEEMOPLOSSING

1. De dimmer zet het licht niet aan.
   • Controleer of de lamp is geïnstalleerd en niet kapot is.
   • Controleer of de stroomonderbreker of zekering correct is aangesloten.
   • Controleer of de nulleiding van de lamp correct is aangesloten.
2. Het licht flikkert over het hele dimbereik.
   • Controleer of er een dimbaar teken op de CFL of LED staat en zorg ervoor dat u een dimbare CFL- of LED-lamp gebruikt.
3. CFL- of LED-lampen flikkeren bij lage helderheid.
   • Raadpleeg stap 8. Minimale helderheid instellen om de minimale helderheid te verhogen totdat deze niet meer flikkert.
4. De LED-lamp gaat lichtjes branden nadat de dimmer is uitgeschakeld.
   • Raadpleeg stap 9. Optioneel zoeklicht om het zoeklicht van de dimmer uit te schakelen, of gebruik een dimbare LED-lamp.

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

OM BRAND, SCHOK OF OVERLIJDEN TE VOORKOMEN, SCHAKELT U DE STROOM UIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST U OF DE STROOM IS UITGESCHAKELD VOORDAT U DE BEDRADING AANBRENGT!

OM HET RISICO OP OVERVERHITTING EN MOGELIJKE SCHADE AAN ANDERE APPARATUUR TE VERMINDEREN, MAG U HET APPARAAT NIET INSTALLEREN OM EEN CONTACTDOOS, EEN MOTORGEDREVEN APPARAAT, EEN FLUORESCERENDE VERLICHTINGSARMATUUR OF EEN APPARAAT MET TRANSFORMATORVOEDING, ENZ. TE BEDIENEN.

BELANGRIJKE OPMERKINGEN

1. Alleen gebruiken met compatibele dimbare LED-, CFL-lampen, gloeilampen of 120V-halogeenarmaturen.
2. Te installeren en/of te gebruiken in overeenstemming met de toepasselijke elektrische voorschriften en bepalingen.
3. Raadpleeg een elektricien als u niet zeker bent over een onderdeel van deze instructies.
4. Gebruik dit apparaat alleen met koperdraad of verkoperde draad.
5. Gebruik slechts één dimmer in een 3- of 4-weg circuit. De andere 3- of 4-weg schakelaar(s) schakelen het licht in op de helderheid die is geselecteerd op de dimmer.
6. Wanneer meerdere lampen door één dimmer worden bediend, mogen de lamptypes niet worden gemengd. Alle lampen moeten LED, CFL of gloeilamp zijn. Het gebruik van hetzelfde merk/model van elke lamp zal de prestaties van de dimmer verbeteren.
7. Het is normaal dat de dimmer warm aanvoelt tijdens het gebruik.
8. Maak de dimmer alleen schoon met een zachte, vochtige doek. Gebruik geen chemische reinigingsmiddelen.
9. Alleen voor gebruik binnenshuis.
