ELEGRP SPN10 - Handleiding slimme schakelaar

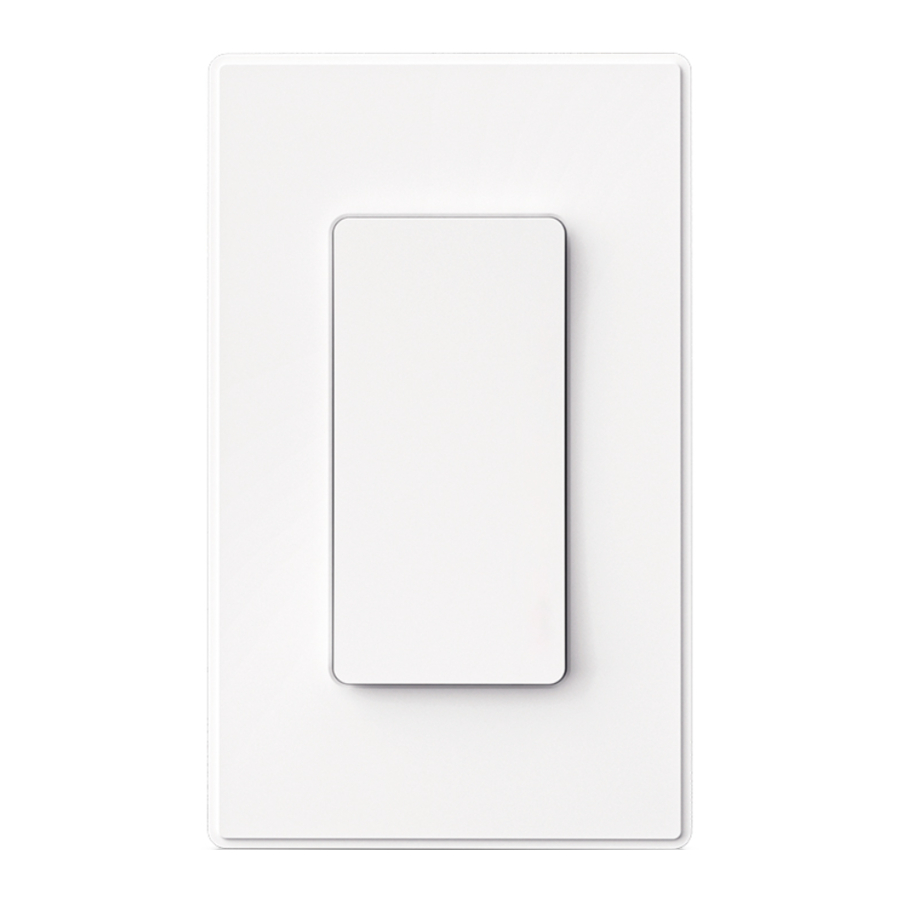

PRODUCTINTRODUCTIE

LED-INDICATOR

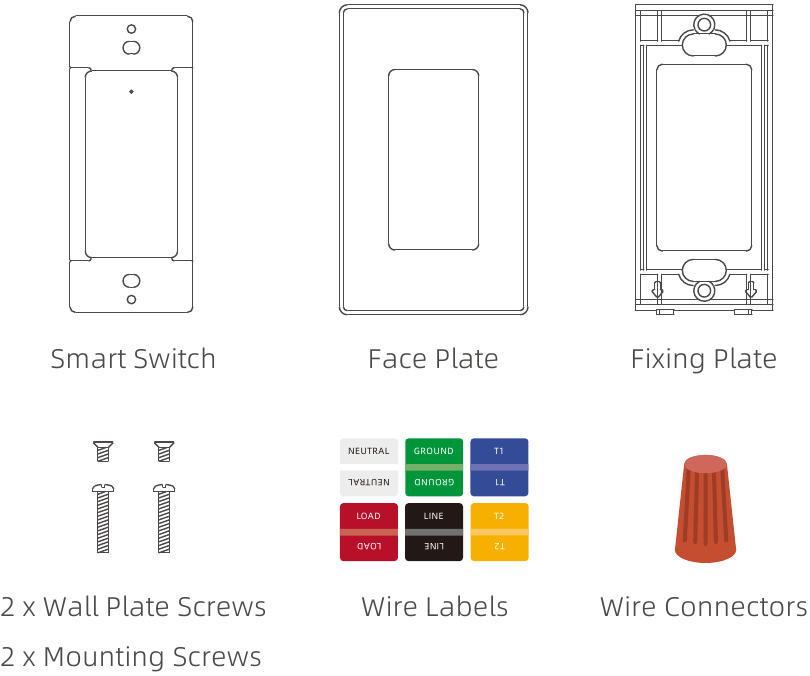

WAT ZIT ER IN DE DOOS

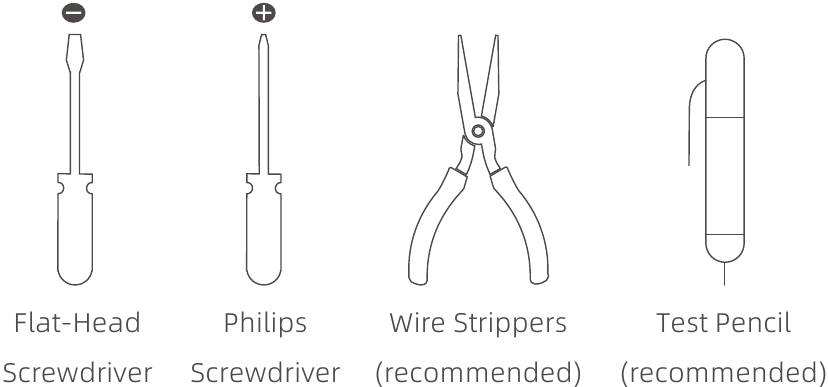

BENODIGDE GEREEDSCHAPPEN

COMPATIBILITEIT CONTROLEREN

Compatibele soorten lampen

Maximale belasting voor elk type lamp

Waarde: 120VAC, 60Hz
Bedrijfstemperatuur: 0℃~40℃ (32℉~104℉)
Opslagtemperatuur: -40℃~85℃(-40℉~185℉)
Soort bedrading: Enkelpolig
Type actie: Type 1.B-actie
Vervuilingsgraad: 2
Nominale impulsspanning: 2500 V
Doel van de bediening: Wandmontage schakelaarbediening
Constructie van de bediening: Onafhankelijk gemonteerd voor inbouwmontage
De witte neutrale draad is vereist om aan te sluiten. Het apparaat werkt niet als de neutrale draad niet is aangesloten.

VOORDAT WE BEGINNEN

Om brand, schokken of overlijden te voorkomen, schakel de stroom uit bij de stroomonderbreker of zekering en test of de stroom uit is voordat u gaat bedraden!

Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, NIET installeren om een stopcontact, een motorisch aangedreven apparaat, een fluorescentiearmatuur of een transformatorgevoed apparaat te bedienen.
Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met elektrische voorschriften en bepalingen, of als u zich niet op uw gemak voelt bij het uitvoeren van de installatie.

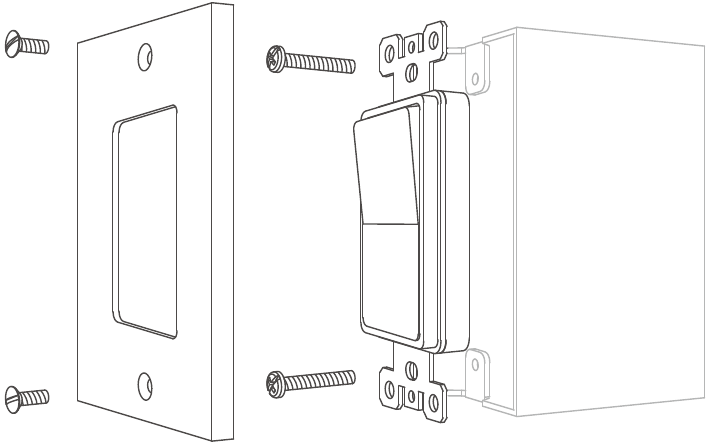

OUDE SCHAKELAAR VERWIJDEREN

Nadat de stroom is uitgeschakeld, verwijdert u de wandplaat en de bevestigingsschroeven van de schakelaar. Trek de oude schakelaar voorzichtig uit de wanddoos (verwijder geen draden).

Stroom uitschakelen
Schakel voor het verwijderen de stroom uit bij de stroomonderbreker of zekering en gebruik een testpen om te controleren of de stroom is uitgeschakeld voordat u de bedrading aanlegt of de armatuur onderhoudt!

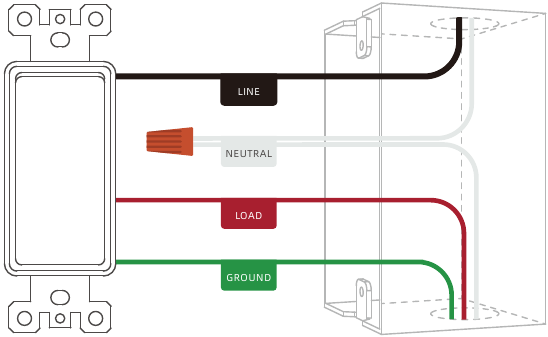

IDENTIFICEER & LABEL DE DRADEN

1. Identificeer en label neutraal & aarde
   Neutrale draden zijn meestal wit en aardedraden zijn meestal groen / blank koper.
2. Identificeer en label lijn & belasting
   Schakel de stroom in en test de overige draden met een testpen. Wanneer de testpen gloeit, is die draad een lijndraad, maar wanneer de pen helemaal niet gloeit, is dat een belastingsdraad. Schakel de stroom uit bij de stroomonderbreker voordat u de draden labelt.

Wees veilig
Om ernstige schokken of elektrocutie te voorkomen, zorg ervoor dat uw vingers de wanddoos, draden of schroefklemmen niet aanraken wanneer de stroom is hersteld!

DRAAD STRIPPEN

Koppel de draden los van de schakelaars en zorg ervoor dat de uiteinden van de draden van de wanddoos recht zijn (knip indien nodig). Verwijder 0,6" (15 mm) isolatie van elke draad in de wanddoos.

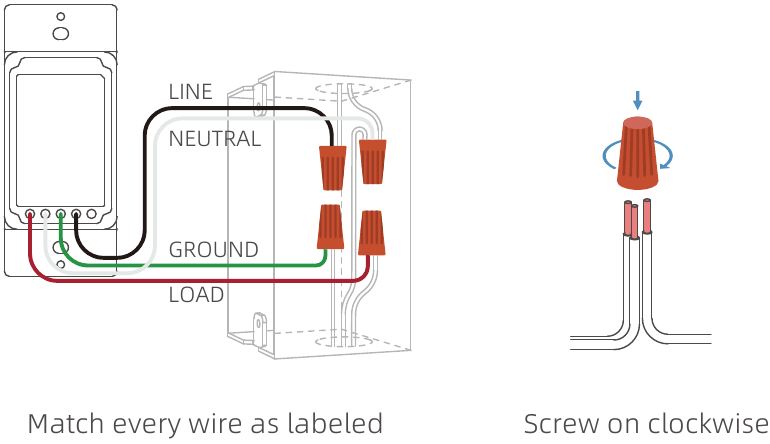

SCHAKELAAR AANSLUITEN

Gebruik de meegeleverde draadconnectoren om de draden in de wanddoos aan te sluiten op de draden van de slimme schakelaar.

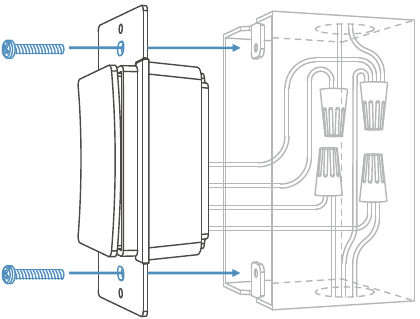

BEDRADING AFMAKEN

Vorm alle draden voorzichtig in de wanddoos en monteer de schakelaar met de meegeleverde montageschroeven.

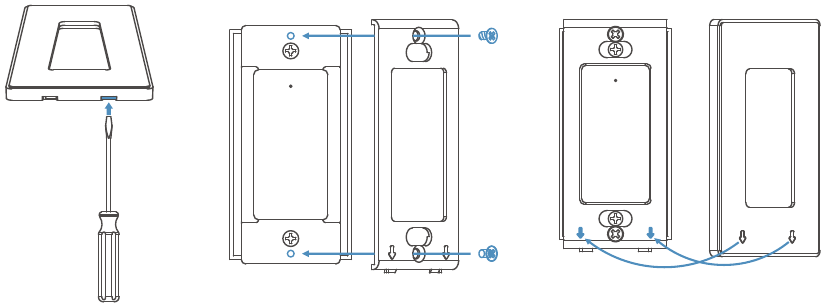

WANDPLAAT MONTEREN

Steek een schroevendraaier met platte kop in de sleuf aan de onderkant van de frontplaat. Wrik de twee delen voorzichtig uit elkaar.
Gebruik de korte schroeven om de bevestigingsplaat te monteren.
Duw de frontplaat op de bevestigingsplaat en klik deze op zijn plaats.

PROBLEEMOPLOSSING

Na installatie gaat de schakelaar niet aan?

• Controleer of de lamp correct is geïnstalleerd en niet defect is.
• Controleer of de stroomonderbreker of zekering correct is aangesloten.
• Probeer uw lijn- en belastingsdraden om te wisselen.

Moeite met het verbinden van de slimme schakelaar met een wifi-netwerk?

• Zorg ervoor dat het wifi-netwerk een 2,4 GHz-netwerk is.
• De wifi-verbinding heeft mogelijk geen goede dekking. Probeer uw wifi-router dichter bij de slimme schakelaar te plaatsen.

Raadpleeg het helpcentrum in de app voor aanvullende suggesties voor probleemoplossing.

Neem contact met ons op
Website: www.elegrp.com
E-mail: support@elegrp.com
Zoek naar ELEGRP op sociale media
Bel ons op: 866-267-3272 ma-vr 9:00-17:00 EST (VS)

Referenties

• ELEGRP | Maak ons leven veiliger

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
