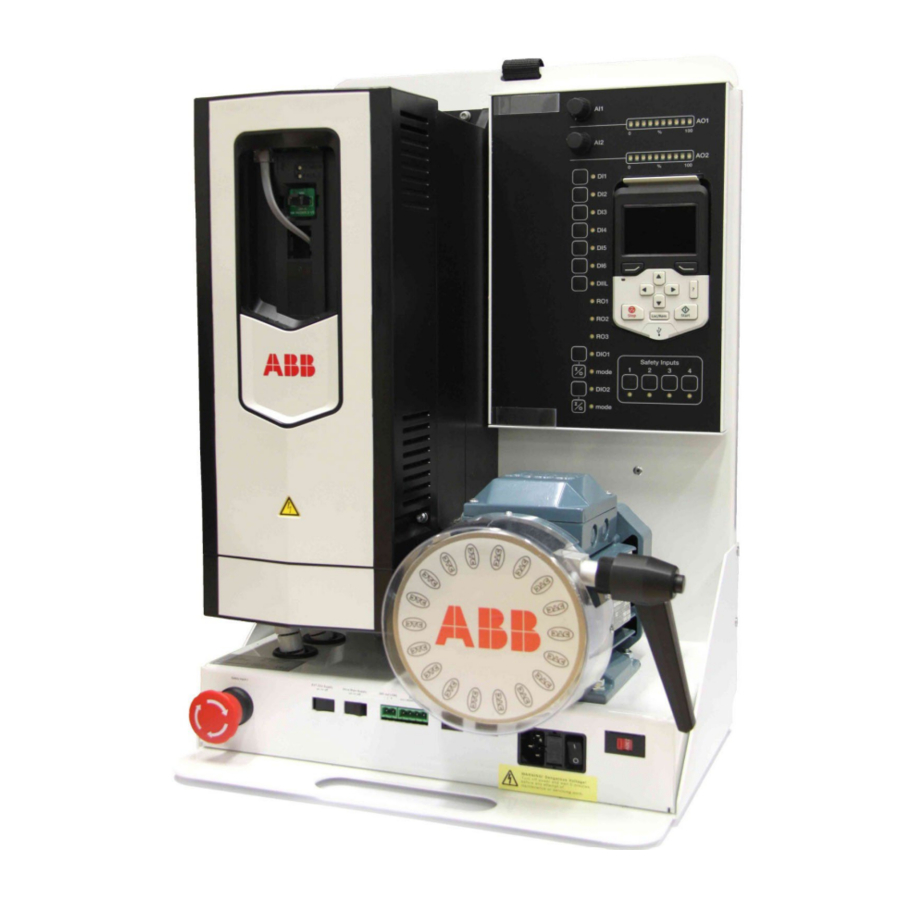

ABB ACS880 - Handleiding aandrijvingen

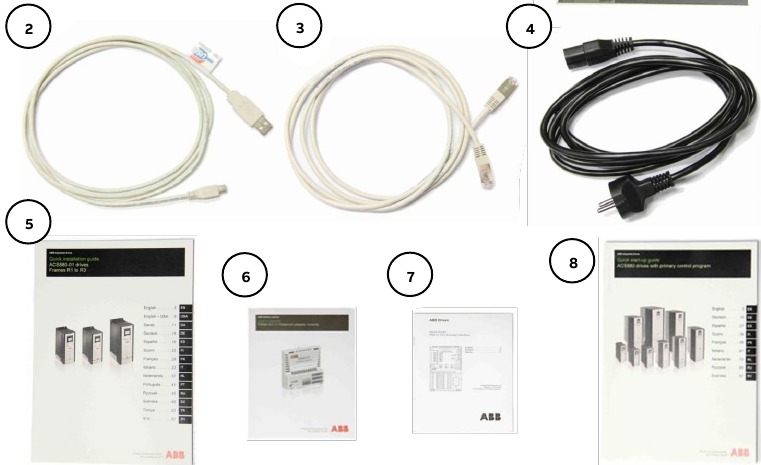

Leveringsomvang
ACS880-01 democase bevat: (te vinden in het vak aan de achterkant van de democase)
- I/O-paneel met verwijderbaar bedieningspaneel
- USB naar Mini USB –-kabel voor PC-aansluiting
- Ethernet-kabel voor IO-paneelaansluiting
- Netsnoer
- Snelinstallatiegids ACS880-01 frames R1 tot R3
- FENA-01/-11 Ethernet-adaptermodule handleiding
- FEN-31 HTL-encoderinterface, snelgids
- Snelstartgids voor primair besturingsprogramma

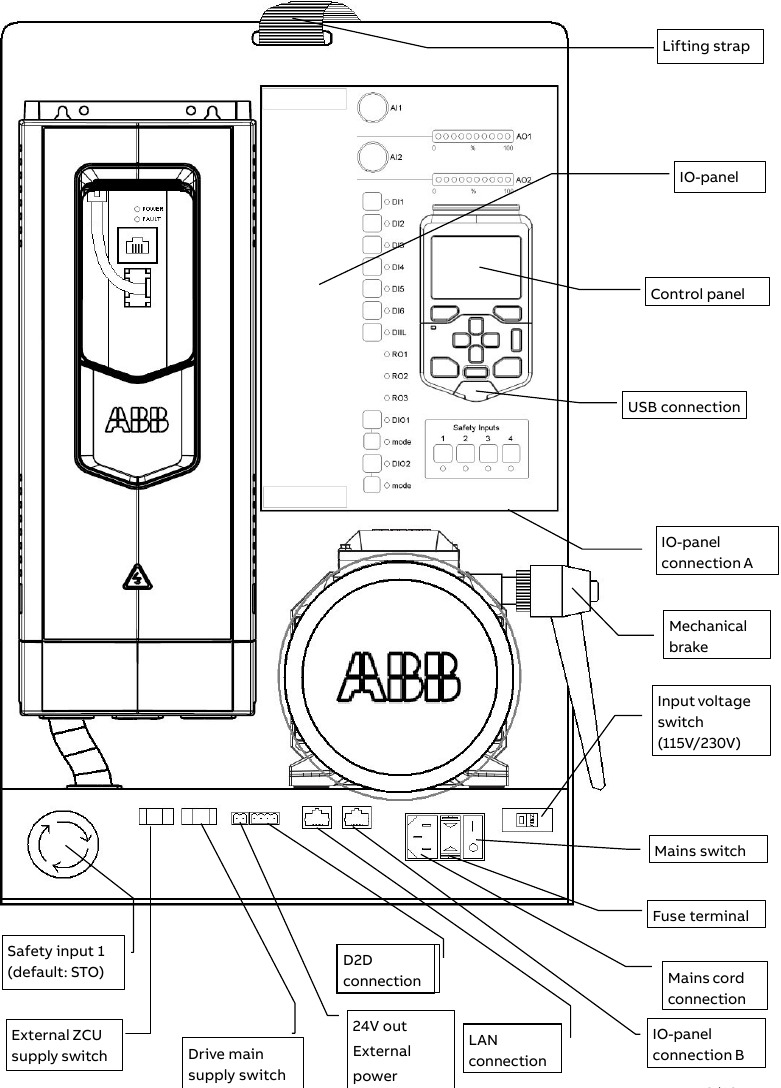

Indeling
Voedingsschakelaars
De demo-voeding kan worden bediend met de schakelaars externe ZCU-voedingsschakelaar en hoofdschakelaar voor de aandrijving. De twee schakelaars werken afzonderlijk. De externe ZCU-voedingsschakelaar regelt de externe 24V-voeding naar de besturingseenheid van de aandrijving en de hoofdschakelaar van de aandrijving regelt de 400V-hoofdtoevoer naar de aandrijving.
Raadpleeg het gedeelte Technische gegevens voor informatie over de interne aansluitingen.
De zekeringen vervangen
Schakel de democase uit en trek de stekker uit het stopcontact voordat u de zekering vervangt. Vervang de zekering door hetzelfde type zekering.
Voor het vervangen van de zekering is geen gereedschap nodig. Open de zekeringhouder door de pinnen aan de boven- en onderkant van de zekeringhouder samen te drukken en de houder eruit te trekken. Trek de oude zekeringen eruit en vervang ze door nieuwe zekeringen van hetzelfde type. Duw de zekeringhouder terug.
Het juiste type zekering is: T2AL250V (traag, 2,0A, 250V glazen buiszekering) Er zitten twee zekeringen van dit type in de zekeringhouder.
Basis start-up
- Plaats de democase op de achterkant (zodat het deksel naar boven wijst) en open het deksel.
- Trek de demo uit de koffer met behulp van de hijsband en het handvatgat (aan de onderkant van de demo.)
![]()
De demo weegt ongeveer 18 kg. Gebruik een juiste tiltechniek met een rechte rug. - Haal het netsnoer en de Ethernet-kabel uit het vak aan de achterkant van de demo.
- Steek het netsnoer en de Ethernet-kabel in het stopcontact (op de aansluitingen gemarkeerd met: netsnoer, IO-paneelaansluiting A en IO-paneelaansluiting B in de indelingssectie.)
- Zorg ervoor dat de ingangsspanningsschakelaar (115V/230V) is ingesteld op de voedingsspanning. *
- Zorg ervoor dat de hoofdschakelaar van de aandrijving is ingeschakeld.
- Schakel de demo in met de hoofdschakelaar.
- U kunt de besturing schakelen tussen het bedieningspaneel en het IO-paneel met de "Loc/Rem" (Loc/Rem)-knop op het bedieningspaneel.
* Raadpleeg "AC-ingang (voeding)" in het gedeelte Technische gegevens voor meer informatie.

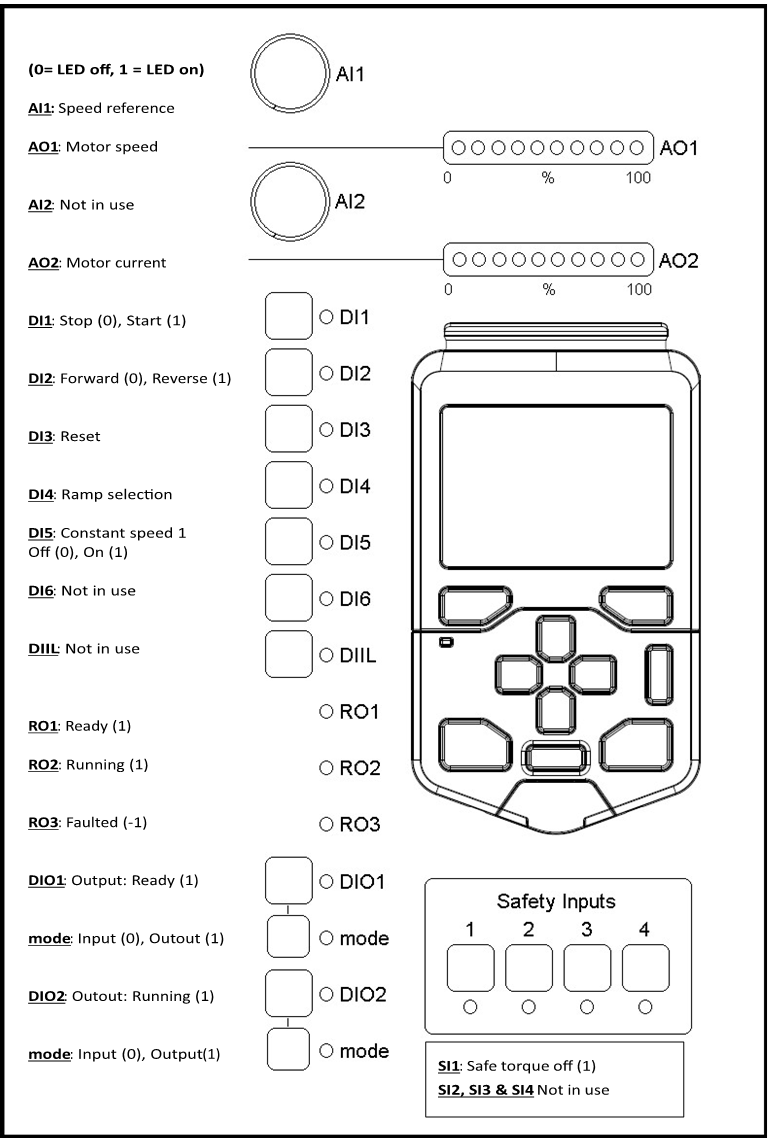

Standaard I/O-paneelfuncties
Veiligheidsingaande aansluitingen
De veiligheidsaansluitingen in de demo zijn gemaakt zoals op de onderstaande afbeelding. Veiligheidsingangen 2, 3 en 4 zijn standaard niet in gebruik. Let op: als de IO-kabel niet is aangesloten, zal dit automatisch leiden tot activering van de STO (veilige uitschakeling van het koppel).

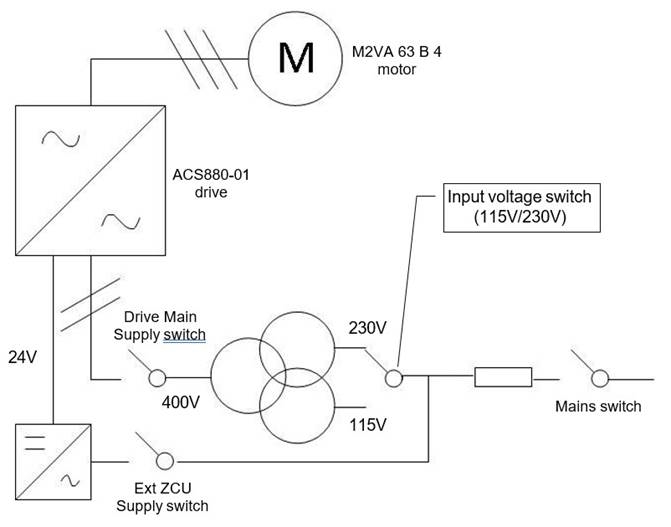

Interne aansluitingen
Parameters die moeten worden gewijzigd
| Parameter | Naam | Instelling | Opmerkingen |
| 95 | HW-configuratie | ||
| 95.01 | Voedingsspanning | [2] 380...415 V | Correcte nominale instellingen gemaakt |
| 91 | Encoder-module instellingen | ||
| 91.11 | Module 1 type | [4] FEN-31 | |
| 91.12 | Module 1 locatie | 003 | FEN-31 locatie in optiesleuf 3 |
| 92 | Encoder 1 configuratie | ||
| 92.01 | Encoder 1 type | [5] HTL | |
| 92.02 | Encoder 1 bron | [1] Module 1 | |
| 92.10 | Pulsen/omwenteling | 1024 | |
| 92.12 | Snelheidsberekeningsmodus | [0] A&B alle | |
| 92.13 | Positiebepaling inschakelen | [0] Uitschakelen | |
| 92.15 | Transiëntfilter | [2] 1220 Hz | |
| 92.20 | Enc kabelfout func | [0] Nee |
Na het instellen van de feedbackparameters, activeert u de instellingen met
| 91 | Encoder 1 configuratie | ||
| 91.10 | Encoder parameter vernieuwen | [1] Configureren | Keert na vernieuwing terug naar 'Gereed' |
| 90 | Feedbackselectie | ||
| 90.41 | Motor feedback selectie | [1] Encoder 1 |
I/O-instellingen
| 12 | Standaard AI | |
| 12.25 | AI2-eenheid selectie | [2] V |
| 12.28 | AI2 max | 10 |
Motorparameters en ID-run
| 99 | Motorgegevens | ||
| 99.03 | Motortype | [0] Asynchrone motor | |
| 99.04 | Motor ctrl mode | [0] DTC | |
| 99.06 | Motor nominale stroom | 1.2 A | |
| 99.07 | Motor nominale spanning | 230 V | |
| 99.08 | Motor nominale frequentie | 50 Hz | |
| 99.09 | Motor nominaal toerental | 1360 tpm | |
| 99.10 | Motor nominaal vermogen | 0.18 kW | |
| 99.11 | Motor nominale cosfii | 0.71 | |
| 99.13 | Identificatierun aanvraag | [1] Normaal | Start ID-run in 'Remote' (Extern) Druk op DI1, in 'Local' (Lokaal): Druk op paneel Startknop |
Technische gegevens
Afmetingen van de democase
Hoogte: 650 mm / 26,5 inch
980 mm / 38,6 inch (trolleyhandgreep omhoog getrokken)
Breedte: 490 mm / 19,3 inch
Diepte: 385 mm / 15,2 inch
Gewicht: 27 kg / 60 lb
Typecode van de aandrijving
ACS880-01-02A4-3+K473+L502
(K473 = FENA-11, L502 = FEN-31)
Motorgegevens
Typecode motor:
ABB M2VA 63 B 4 (3GVA 062 142-ASC)
Typeplaatje motor:
| Parameter | ACS880-01 parameter | Waarde |
| Motortype | 99.03 Motortype | AM |
| Nominale stroom In | 99.06 Motor nominale stroom | 1.2 A |
| Nominale spanning Un | 99.07 Motor nominale spanning | 230.0 V |
| Frequentie Fn | 99.08 Motor nominale frequentie | 50.0 Hz |
| Nominaal toerental | 99.09 Motor nominaal toerental | 1360 tpm |
| Nominaal vermogen Pn | 99.10 Motor nominaal vermogen | 0.18 kW |
| COS <p | 99.11 Motor nominale cosfii | 0.71 |
| Nominaal koppel | 99.12 Motor nominaal koppel | 0.82 Nm |
AC-ingang (voeding)
U1 ~ 100V - 240V
De democase kan worden gebruikt met zowel 115V als 230V voeding. Het is belangrijk om ervoor te zorgen dat de ingangsspanningsschakelaar (115V/230V) in de juiste positie staat voor de voeding. Als u bijvoorbeeld een 230V-voeding gebruikt, moet "230V" zichtbaar zijn in de schakelaar. Als de schakelaar verkeerd is ingesteld, brandt de zekering door.
Beschermingsgraad
Aandrijving: IP21
Motor: IP55
Omgevingscondities
De demo is uitsluitend ontworpen voor demonstratiedoeleinden en voor gebruik binnenshuis.
Omgevingstemperatuur:
- Transport: -40 tot +70°C
- Opslag: -40 tot +70°C
- Gebruik: -15 tot +40°C, geen vorst toegestaan
Hoogte:
- 0 tot 4.000 m zonder effect op de werking van de demo
Relatieve luchtvochtigheid:
- 5 tot 95%, geen condensatie toegestaan
Raadpleeg de hardwarehandleiding van de aandrijving voor meer gedetailleerde informatie.
Verdere informatie
Product- en serviceaanvragen
Richt eventuele vragen over het product aan uw lokale ABB-vertegenwoordiger, onder vermelding van de typeaanduiding en het serienummer van de betreffende unit. Een overzicht van ABB-verkoop-, ondersteunings- en servicecontacten is te vinden door te navigeren naar www.abb.com/searchchannels.
Producttraining
Voor informatie over ABB-producttraining gaat u naar new.abb.com/service/training.
Feedback geven op ABB-handleidingen
Uw opmerkingen over onze handleidingen zijn welkom. Ga naar new.abb.com/drives/manuals-feedback-form.
Documentbibliotheek op het internet
U kunt handleidingen en andere productdocumenten in PDF-formaat vinden op internet op www.abb.com/drives/documents.
Veiligheidsinstructies
Algemene veiligheidsinstructies
Deze veiligheidsinstructies zijn bedoeld voor al het personeel dat aan de aandrijving werkt. Zie de hardwarehandleidingen van de aandrijving voor volledige veiligheidsinstructies.
Neem deze instructies in acht. Als u ze negeert, kunnen er letsel of overlijden of schade aan de apparatuur optreden. Als u geen gekwalificeerde elektricien bent, voer dan geen installatie- of onderhoudswerkzaamheden uit.
- Zorg ervoor dat de aandrijving en alle aangrenzende apparatuur goed zijn geaard.
- Voer geen onderhoud uit aan een aangedreven aandrijving.
- Wacht na het loskoppelen van de ingangsstroom altijd 5 minuten om de condensatoren van het tussencircuit te laten ontladen voordat u aan de aandrijving, motor of motorkabel gaat werken.
- Meet of de installatie spanningsloos is. Gebruik een hoogwaardige spanningstester. Verifieer voor en na het meten van de installatie de werking van de spanningstester op een bekende spanningsbron.
Als de demo-unit in de transportbehuizing wordt gebruikt, moet u er rekening mee houden dat de motoren en aandrijvingen minder lucht beschikbaar hebben voor koeling, wat kan leiden tot oververhitting.
De democase is uitsluitend bedoeld voor demodoelen. Het gebruik van de democase als onderdeel van een proces of toepassing anders dan het beoogde demogebruik is ten strengste verboden. Verwijder nooit de afdekking van de motoras en sluit er geen belasting op aan.
De democase (demo-aandrijving in transportkoffer) is een zwaar item, zie de gewichten in het gedeelte Technische gegevens. Volg de hijsinstructies in de democase. Voor het hijsen van de democase zijn twee personen nodig. Til de democase niet alleen op!
Algemene richtlijnen voor veilig hijsen
- Kom zo dicht mogelijk bij de last.
- Houd uw ellebogen en armen dicht bij uw lichaam.
- Houd uw rug recht tijdens het tillen door de buikspieren aan te spannen, door uw knieën te buigen, de last dichtbij en gecentreerd voor u te houden en omhoog en vooruit te kijken.
- Zorg voor een goede grip en draai niet tijdens het tillen.
- Schok niet; gebruik een vloeiende beweging tijdens het tillen.
- Als de last te zwaar is om dit toe te staan, zoek dan iemand die u helpt met het tillen.
- Til niet meer dan 25 kg of 50 pond.
