Kwikset HALO - SMART LOCK Handleiding

Vereiste gereedschappen

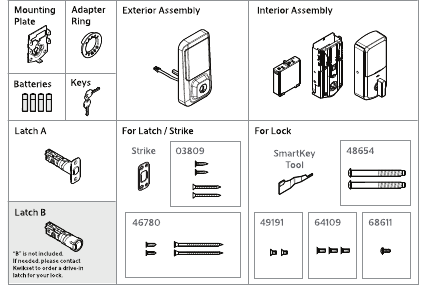

Onderdelenlijst

Bereid de deur voor en controleer de afmetingen

Als u een nieuwe deur boort, gebruik dan de meegeleverde sjabloon en de volledige boorinstructies voor de deur die beschikbaar zijn op kwikset.com/doorprep

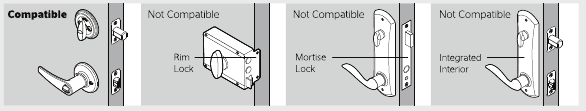

1. Zorg ervoor dat uw deur compatibel is. Als u een standaard deadbolt heeft die afzonderlijk is gemonteerd van de handgreep eronder, is uw deur compatibel.

2. Verwijder uw bestaande deadbolt van uw deur.

3. Meet om te bevestigen dat het gat in de deur 2-1/8" (54 mm) of 1-1/2" (38 mm) is.
   Opmerking: Aanvullende voorbereiding van de deur kan nodig zijn voor deuren met gaten van 1-1/2" (38 mm). Raadpleeg de boorinstructies voor de deadbolt op kwikset.com/doorprep

4. Meet om te bevestigen dat de backset 2-3/8" of 2-3/4" (60 of 70 mm) is.

5. Meet om te bevestigen dat het gat in de deurrand 1" (25 mm) is.

6. Meet om te bevestigen dat de deur tussen 1-3/8" en 2' (35 mm en 51 mm) dik is.


Installeer de grendel en sluitplaat

1. Is de deurrand gebeiteld?
   JA

   Gebruik grendel "A". Als de grendelpen nog niet is uitgeschoven, schuif de grendelpen uit zoals afgebeeld.

   of
   NEE

   Gebruik grendel "B" (niet inbegrepen). Als de grendelpen nog niet is uitgeschoven, schuif de grendelpen uit zoals afgebeeld.

2. Houd de grendel voor het deurgat, met de grendelplaat gelijk met de deurrand.

3. Is het D-vormige gat gecentreerd in het deurgat?
   JA

   Er is geen aanpassing vereist. Ga verder met de volgende stap.
   of
   NEE

   Draai de grendelplaat zoals afgebeeld om de grendel uit te schuiven.

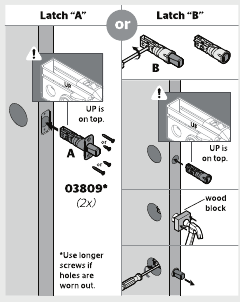

4. Welke grendel installeert u?

5. Installeer de sluitplaat op het deurkozijn.
   Zorg ervoor dat het gat in het deurkozijn minimaal 1" (25 mm) diep is geboord.

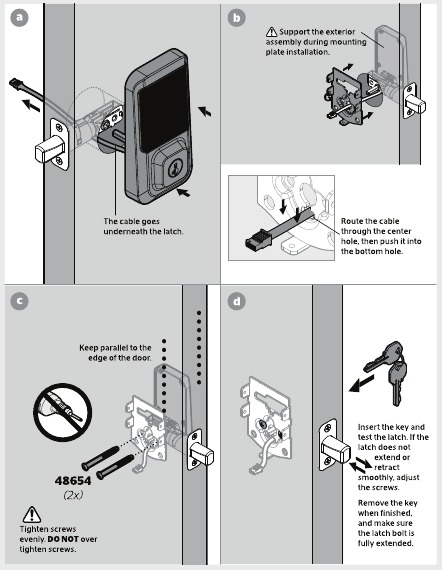

Installeer het externe toetsenbord

1. Wat is de diameter van het gat in de deur?
   Diameter is 2-1/8" (54 mm)

   Adapterring is vereist voor installatie. Installeer op de buitenste samenstelling.

   of
   Diameter is 1-1/2" (38 mm)

   Adapterring is niet nodig voor installatie en kan worden weggegooid.

2. Zoek de schroeven voor stap 3D en houd ze binnen handbereik.

3. Verwijder de montageplaat van de binnenste samenstelling.

4. Installeer het externe toetsenbord en de montageplaat.

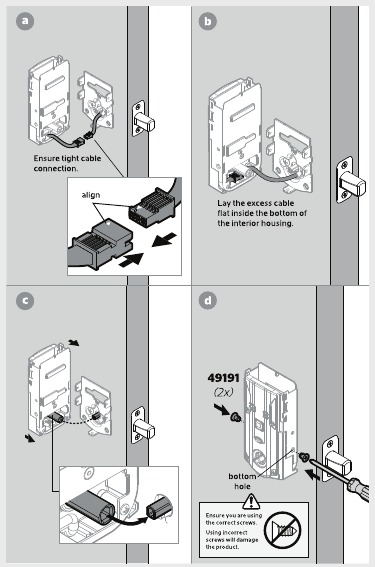

Installeer de binnenste samenstelling

1. Zorg ervoor dat de draaiknop omhoog wijst en verwijder de binnenste afdekking en het batterijpakket van de binnenste samenstelling.
   1. Verwijder de binnenste afdekking van de binnenste samenstelling.

   2. Als de draaiknop niet correct is georiënteerd, plaats dan de afdekking terug en draai de draaiknop zoals weergegeven in stap C.

   3. Als de draaiknop naar beneden wijst, plaats dan de afdekking terug op de binnenste samenstelling en draai de draaiknop totdat u een klik hoort. Mogelijk moet u wat kracht uitoefenen. Zodra de draaiknop correct is georiënteerd, verwijdert u de afdekking opnieuw.

   4.

2. Installeer de binnenste samenstelling op de montageplaat.


Installeer de batterijen en voer het deurrichtingsproces uit

Deze stap leert uw slot de richting van uw deur en is cruciaal voor de werking van het slot.

1. Plaats 4 AA-batterijen in het batterijpakket.
   Zorg voor de juiste polariteit. Gebruik voor de beste resultaten alleen nieuwe, niet-oplaadbare alkalinebatterijen.

2. Plaats, met de deur open, het batterijpakket om de automatische richting te starten.

3. Na een paar seconden trekt de grendelpen zich terug en schuift hij vanzelf uit om de richting van de deur te leren. Dit wordt het deurrichtingsproces genoemd en is cruciaal voor de werking van het slot.

   Zodra het deurrichtingsproces is voltooid, geeft het touchscreen aan of het is gelukt of mislukt.
   Als het touchscreen een fout aangeeft, zorg er dan voor dat de binnenkant van het slot en de batterijen correct zijn geïnstalleerd. Voer stap 5B opnieuw uit. Als het deurrichtingsproces na een tweede poging nog steeds niet lukt, raadpleeg dan het gedeelte Handmatig deurrichten.


Test het slot en controleer de deuruitlijning

1. Steek, met de deur open, de sleutel in het slot om de grendel uit te schuiven. Zorg ervoor dat de grendel soepel uitschuift.

2. Draai de sleutel 1800 om de grendel in te trekken. Zorg ervoor dat de grendel soepel wordt ingetrokken.

3. Sluit de deur. Steek de sleutel in het slot en draai deze om de deur te vergrendelen. Zorg ervoor dat de deur soepel wordt vergrendeld.

4. Draai de sleutel 1800 om de grendel in te trekken. Zorg ervoor dat de deur soepel wordt ontgrendeld.


Als uw deur niet soepel vergrendelt en ontgrendelt, zorg er dan voor dat u uw vorige grendel en sluitplaat hebt vervangen door de exemplaren die in de doos zijn meegeleverd. Als u nog steeds vergrendelingsfouten ondervindt, neem dan contact op met Kwikset Support om een Warped Door Service Kit te bestellen. Kwikset Support: 1-800-327-5625

De binnenklep installeren

Belangrijke informatie over de binnenklep
Het venster op de binnenklep is standaard ontgrendeld voor eenvoudigere toegang tot de batterij en knoppen.

Voor extra beveiliging kunt u ervoor kiezen om het venster te vergrendelen door de veiligheidsschroef te installeren.

Wanneer het venster is vergrendeld, moet u de volledige binnenklep en schroeven verwijderen om toegang te krijgen tot de batterij en knoppen.

Installatie van de klep

1. Installeer de klep. Opmerking: mogelijk moet u het draaistuk draaien om het uit te lijnen met de as van het draaistuk.

2. Installeer de schroeven.


Toegang tot de batterij
Als het venster is ontgrendeld, schuift u het venster omhoog om toegang te krijgen tot de batterij.

Als het venster is vergrendeld, verwijdert u de binnenklep en schroeven om toegang te krijgen tot de batterij.

De app downloaden en een account aanmaken

De Kwikset-app is nodig om dit slot te gebruiken. Als dit slot professioneel is geïnstalleerd (of door iemand anders dan de huiseigenaar), zorg er dan voor dat deze stap wordt uitgevoerd door de huiseigenaar.

1. Download de Kwikset-app door de QR-code te scannen of ga naar www.kwikset.com/app op uw smartphone.

2. Maak uw account aan en volg de installatie-instructies in de Kwikset-app.

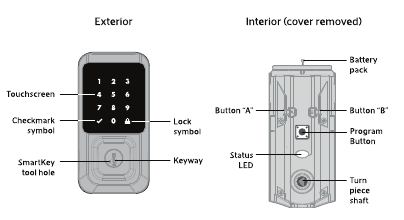

Halo-touchscreen in één oogopslag

Systeemwaarschuwingen

Display	Waarschuwing	Reden	Oplossing
	"X" pattern flashes once with one beep*.	Er is een onjuiste code ingevoerd.	Voer de code opnieuw in.
	"X" pattern flashes three times with three beeps*.	Er is geen gebruikerscode geprogrammeerd.	Programmeer ten minste één gebruikerscode.
	"X" pattern flashes red 15 times with 15 beeps*	Er zijn drie onjuiste codes ingevoerd.	Voer de code na 60 seconden toetsenbordvergrendeling opnieuw in.
	Checkmark and lock symbols flash simultaneously five times with five beeps*.	Batterij bijna leeg.	Vervang de batterijen.
	Checkmark and lock symbols alternate flashing five times with five beeps*.	Deur zit vast tijdens het vergrendelen.	Vergrendel de deur handmatig opnieuw. Indien nodig, verplaats de sluitplaat.
N/A	Het slot piept continu.	De binnenbehuizing is losgekoppeld van de buitenkant.	Verwijder de batterij, sluit de binnenkant weer aan op de buitenkant en plaats de batterij terug.

*Piepgeluiden zijn alleen hoorbaar als slotgeluiden niet zijn uitgeschakeld in de app.

Status-LED-kleuren

Deze functies kunnen in sommige smart home-apps worden aangepast.

Handmatige deurhandeling

Indien nodig kan het deurhandelingsproces handmatig worden gestart. Dit is handig als het slot naar een andere deur wordt verplaatst.

1. Verwijder de batterij.

2. Houd de Program (Programma)-knop ingedrukt terwijl u de batterij terugplaatst. Laat de Program (Programma)-knop na 3 seconden los. De status-LED knippert rood en groen.

3. Druk nogmaals op de Program (Programma)-knop.

4. De dagschoot wordt uit- en ingetrokken om de oriëntatie van de deur te leren. De LED knippert groen als de handeling is gelukt of rood als de handeling niet is gelukt.

Netwerkreset

Netwerkreset verwijdert alle Wi-Fi-instellingen, Bluetooth-koppelingen, gebruikerstoewijzingen en verwijdert het slot uit het account.

1. Houd "A" 10 seconden ingedrukt. U hoort 1 korte pieptoon en ziet een oranje LED. Opmerking: na 3 seconden hoort u 1 korte pieptoon en ziet u een blauwe LED. U moet "A" blijven vasthouden om de netwerkresetmodus te activeren.

2. Laat "A" los. U ziet een knipperende oranje LED om aan te geven dat de netwerkresetmodus is geactiveerd.

3. Druk op de Program (Programma)-knop en laat deze los om de netwerkreset te bevestigen.
   De Program (Programma)-knop moet binnen 10 seconden na het loslaten van "A" worden ingedrukt, anders treedt er een time-out op.

4. Als dit lukt, hoort u 1 lange pieptoon en ziet u een groene LED. Als dit niet lukt, hoort u 5 snelle pieptonen en ziet u een knipperende rode LED. Herhaal de procedure vanaf stap 1 als dit niet lukt.
   Geslaagd:

   Niet gelukt:


Systeemreset

Systeemreset verwijdert alle toegangscodes en slotinstellingen, inclusief de deurhandeling. Het slot voert het handelingsproces uit aan het einde van de systeemreset.

1. Druk 10 keer op "A". U hoort 1 korte pieptoon en ziet een knipperende oranje LED om aan te geven dat de systeemresetmodus is geactiveerd.

2. Druk op de Program (Programma)-knop en laat deze los om de systeemreset te bevestigen.

3. Als dit lukt, hoort u 1 lange pieptoon en ziet u een groene LED en begint het resetproces. Tijdens het resetproces knippert de LED een paar keer groen/rood en piept wanneer het is voltooid. Als dit niet lukt, hoort u 5 snelle pieptonen en ziet u een knipperende rode LED. Herhaal de procedure vanaf stap 1 als dit niet lukt.
   Geslaagd:

   Niet gelukt:


Fabrieksreset

Fabrieksreset verwijdert alle Wi-Fi-instellingen, Bluetooth-koppelingen, gebruikerstoewijzingen, verwijdert het slot uit het account en reset alle slotinstellingen, inclusief de handeling.

1. Verwijder de batterij.

2. Houd de Program (Programma)-knop ingedrukt terwijl u de batterij terugplaatst. Houd de knop 30 seconden ingedrukt totdat het slot piept en de status-LED rood knippert.

3. Druk nogmaals op de Program (Programma)-knop. De LED knippert groen en rood en het automatische handelingsproces begint.

4. De dagschoot wordt ingetrokken en uitgeschoven om de oriëntatie van de deur te leren. De LED knippert groen als de automatische handeling is gelukt of rood als de automatische handeling niet is gelukt.

Probleemoplossing

Een volledige gids voor programmeren en probleemoplossing van het Halo-touchscreen is beschikbaar op www.kwikset.com/halo/support

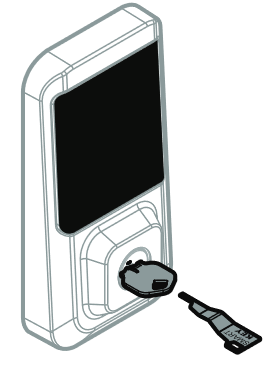

SmartKey opnieuw sleutelen

Sleutel het slot opnieuw om met uw bestaande sleutel te werken. Raadpleeg de meegeleverde SmartKey Re-key-instructies voor meer informatie.
Opmerking: als Auto-Lock is ingeschakeld, verwijdert u de batterij voordat u uw slot opnieuw sleutelt.

Belangrijke veiligheidsmaatregelen

Lees alle instructies volledig door.

2. Maak uzelf vertrouwd met alle waarschuwings- en voorzichtigheidsverklaringen.
3. Herinner alle gezinsleden aan de veiligheidsmaatregelen.
4. Bescherm uw gebruikerscodes.
5. Gooi gebruikte batterijen weg volgens de plaatselijke wet- en regelgeving.

Deze fabrikant adviseert dat geen enkel slot op zichzelf volledige veiligheid kan bieden. Dit slot kan worden verslagen door middel van geweld of technische middelen, of worden omzeild door elders op het terrein binnen te komen. Geen enkel slot kan een vervanging zijn voor voorzichtigheid, bewustzijn van uw omgeving en gezond verstand. Bouwershardware is verkrijgbaar in meerdere prestatieniveaus, afgestemd op de toepassing. Om de veiligheid te verhogen en risico's te verminderen, dient u een gekwalificeerde slotenmaker of andere veiligheidsprofessional te raadplegen.

1-800-327-5625
www.kwikset.com
