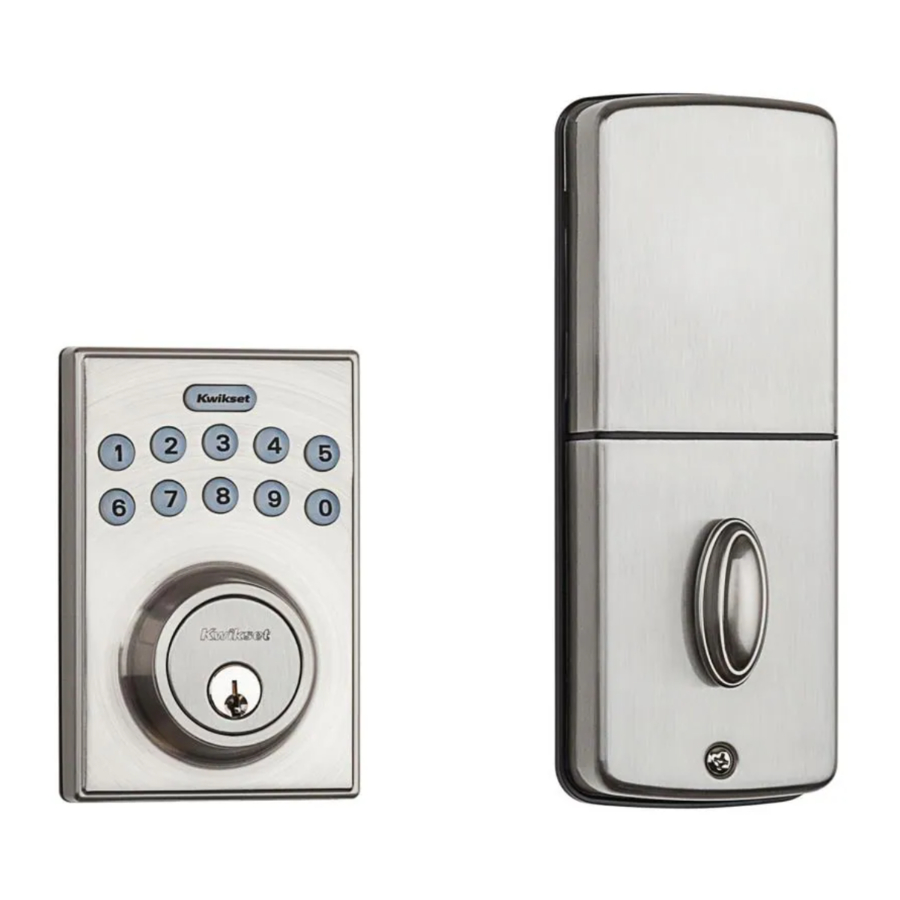

Kwikset 264-handleiding

Onderdelen in de doos

Vergrendeling	Inschuifbare kraag B	Sluitplaat C	Cilinder D
Buitenkant E	Sleutels F	Montageplaat G	Binnenkant Eenheid H
Binnenpaneel J	Schroeven voor sluitplaat en vergrendeling K	Schroeven voor binnenwerk L	Schroeven voor montageplaat M

Vereiste hulpmiddelen

Extra hulpmiddelen (afhankelijk van de toepassing)

Deur voorbereiden en afmetingen controleren

Als u een nieuwe deur boort, gebruikt u de meegeleverde sjabloon en de volledige instructies voor het boren van de deur die beschikbaar zijn op www.kwikset.com/doorprep

1. Meet om te controleren of het gat in de deur 2-1/8" (54 mm) of 1-1/2" (38 mm) is.
   Opmerking: mogelijk is extra voorbereiding van de deur vereist voor deuren met gaten van 1-1/2" (38 mm). Raadpleeg de boorinstructies voor de dagschoot op www.kwikset.com/doorprep

2. Meet om te controleren of de doornmaat 2-3/8" of 2-3/4" (60 of 70 mm) is.

3. Meet om te controleren of het gat in de rand van de deur 1" (25 mm) is.

4. Meet om te controleren of de deur 1-3/8" of 1-3/4" (35 mm of 44 mm) dik is.


De sluitplaat en vergrendeling installeren

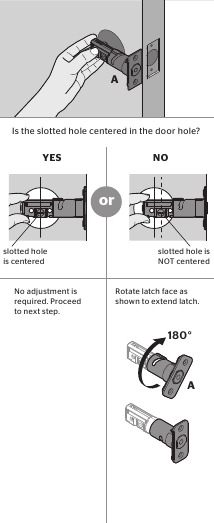

1. Houd de vergrendeling voor het deurgat, met de vergrendelingszijde gelijk met de deurrand.

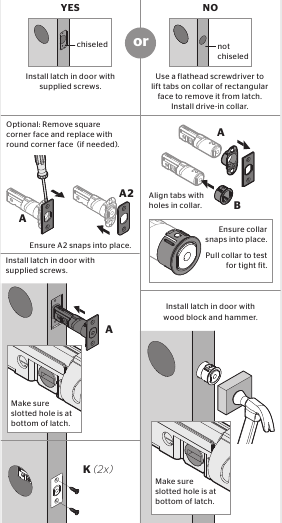

2. Is de deurrand gebeiteld?

3. Installeer de sluitplaat op het deurkozijn.

4.
   Zorg ervoor dat de vergrendelingsbout volledig is ingetrokken (in de ontgrendelde positie).


Toetsenbord en montageplaat voorbereiden (alleen voor deuren met kleinere gaten)
Wat is de diameter van het gat in de deur?

De diameter is 2-1/8" (54 mm)

of
De diameter is 1-1/2" (38 mm)

Er is geen aanpassing vereist. Ga verder met stap 4.

1. Verwijder de adapterring van het buitenwerk:

1. Verwijder de pakking.


2. Verwijder de adapterring van de pakking.


3. Installeer de pakking opnieuw, zorg voor een goede afdichting.


2. Gebruik een tang om twee lipjes van de montageplaat te verwijderen:


Buitenkant installeren

1. Installeer de cilinder in de buitenkant.

2. Leid de kabel onder de vergrendeling door.

3.
   Zorg ervoor dat de vergrendeling volledig is ingetrokken (in de ontgrendelde positie).

4.
   Zorg ervoor dat het draaimoment zich in de horizontale positie bevindt.

5. Steek het draaimoment door de horizontale gleuf in de vergrendeling.

6. Duw het draaimoment door het middelste gat in de montageplaat en leid de kabel door het onderste gat.

7. Zet de montageplaat vast met de meegeleverde schroeven.

8. Steek de sleutel erin en test of de vergrendeling soepel werkt.

9. Verwijder de sleutel en zorg ervoor dat de vergrendelingsbout nog steeds in de ontgrendelde positie staat.


Binnenwerk installeren

1. Verwijder het batterijklepje.

2. Plaats 4 AA-batterijen in het binnenwerk. Gebruik voor het beste resultaat uitsluitend nieuwe, niet-oplaadbare alkalinebatterijen.

3. Houd de resetknop op het binnenwerk 5 seconden ingedrukt totdat u 3 lange pieptonen hoort.

4. Lijn de gekleurde randen van de connectoren uit en zorg voor een stevige kabelverbinding.

5.
   Draai de draaiknop WEG van de deurrand en zorg ervoor dat de vergrendeling volledig is ingetrokken (in de ontgrendelde positie).

6. Zorg ervoor dat het draaimoment zich nog steeds in de horizontale positie bevindt en installeer het binnenwerk.

7. Test de draaiknop op soepele rotatie.

8. Zet het binnenwerk vast met de meegeleverde schroeven.

9. Plaats het batterijklepje terug en zorg ervoor dat de vergrendeling nog steeds in de ontgrendelde positie staat.


De vergrendel- en ontgrendelrichting instellen

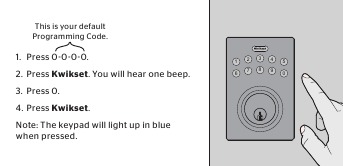

1. Terwijl de deur OPEN en ONTGRENDELD is, voert u de volgende code in om het slot de oriëntatie van de deur te leren:

2. De vergrendelingsbout wordt uitgeschoven en ingetrokken. Het slot piept en de Kwikset-knop wordt groen of rood.

3. Druk op de Kwikset-knop. De vergrendelingsbout wordt uitgeschoven om te vergrendelen.

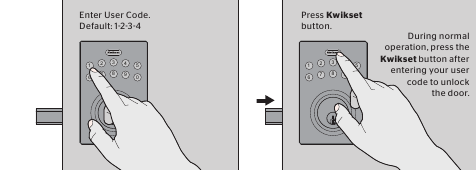

4. Voer de standaard gebruikerscode (1-2-3-4) in en druk op de Kwikset-knop. De deur wordt ontgrendeld.

   Het wordt aanbevolen om de standaard programmeercode en de standaard gebruikerscode te vervangen door uw eigen codes.


Snelle installatie en gebruik

Werk vlot tijdens het programmeren. Als er gedurende 10 seconden geen cijfer wordt ingedrukt, zal het systeem de time-out overschrijden en moet u de procedure opnieuw starten.

1. Alle gebruikerscodes verwijderen

   Een gebruikerscode wordt gebruikt om de deur te ontgrendelen, terwijl een programmeercode een wachtwoord is voor het aanbrengen van wijzigingen in de slotfuncties.
   1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
   2. Voer uw programmeercode in - voor nieuwe installatie is de standaardcode 0-0-0-0.
   3. Druk op Kwikset. U hoort één pieptoon.
   4. Druk op 3.
   5. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.
      Bij een nieuwe installatie wordt de standaard gebruikerscode 1-2-3-4 verwijderd. In latere gevallen worden alle gebruikerscodes in het slot verwijderd.
      Nu kan het slot alleen nog worden bediend met de sleutel en draaiknop totdat er een nieuwe gebruikerscode is toegevoegd in stap B.
2. Gebruikerscodes toevoegen
   Er kunnen in totaal 6 gebruikerscodes (en een tijdelijke eenmalige gebruikerscode) worden geprogrammeerd. Programmeer geen gebruikerscode die hetzelfde is als uw programmeercode.

   Een gebruikerscode wordt gebruikt om de deur te ontgrendelen, terwijl een programmeercode een wachtwoord is voor het aanbrengen van wijzigingen in de slotfuncties.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw programmeercode in - voor nieuwe installatie is de standaardcode 0-0-0-0.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 1.
5. Druk op Kwikset. U hoort één pieptoon.
6. Voer een nieuwe gebruikerscode in. Deze moet 4-10 cijfers lang zijn.
7. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.
8. Test de code: vergrendel de deur terwijl deze openstaat. Activeer het scherm en raak de willekeurig oplichtende cijfers aan. Voer uw nieuwe gebruikerscode in en druk vervolgens op Kwikset. De deur moet worden ontgrendeld.

3. Uw programmeercode wijzigen
   De programmeercode ontgrendelt uw deur niet. Het is een extra beveiligingsfunctie die wordt gebruikt om alle functies in te stellen.
   De standaard programmeercode is 0-0-0-0. Het wordt aanbevolen deze te wijzigen in een eigen code.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw programmeercode in - voor nieuwe installatie is de standaardcode 0-0-0-0.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 4.
5. Druk op Kwikset. U hoort één pieptoon.
6. Voer een nieuwe programmeercode in. Deze moet tussen 4 en 10 cijfers lang zijn.
7. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Aanvullende programmeerfuncties

Automatisch vergrendelen in-/uitschakelen
De functie Automatisch vergrendelen vergrendelt uw deur automatisch opnieuw 30 seconden na het ontgrendelen. Deze functie is standaard uitgeschakeld.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 5.
5. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Gebruikerscodes in-/uitschakelen
Als gebruikerscodes zijn uitgeschakeld (bijvoorbeeld: wanneer u op vakantie gaat), kan het slot alleen worden bediend met de sleutel en draaiknop totdat ze weer zijn ingeschakeld.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 8.
5. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Slot dempen/opheffen
Als het slot is gedempt, hoort u geen pieptonen tijdens het programmeren, de normale werking, indicatoren voor een bijna lege batterij of systeemwaarschuwingen.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 7.
5. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Vertragingstijd van automatisch vergrendelen wijzigen
U kunt de vertragingstijd van automatisch vergrendelen instellen tussen 10 en 99 seconden.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 6.
5. Druk op Kwikset. U hoort één pieptoon.
6. Voer de tijd in tussen 10 en 99 seconden.
7. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Individuele gebruikerscodes verwijderen
Het slot is voorgeprogrammeerd met een standaard gebruikerscode van 1-2-3-4. Het wordt aanbevolen deze code te verwijderen.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 2.
5. Druk op Kwikset. U hoort één pieptoon.
6. Voer de gebruikerscode in die u wilt verwijderen.
7. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.
8. Test de code: vergrendel de deur terwijl deze openstaat. Voer de gebruikerscode in en druk vervolgens op het slotpictogram. De deur mag niet worden ontgrendeld.

Een eenmalige gebruikerscode toevoegen
Een eenmalige gebruikerscode kan slechts één keer worden gebruikt en wordt direct na gebruik verwijderd.

1. Zorg ervoor dat het slot is ontgrendeld en de deur openstaat.
2. Voer uw bestaande programmeercode in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 9.
5. Druk op Kwikset. U hoort één pieptoon.
6. Voer een nieuwe gebruikerscode in. Deze moet tussen 4 en 10 cijfers lang zijn.
7. Druk op Kwikset. U hoort twee pieptonen als het gelukt is. Als u drie pieptonen hoort, is het niet gelukt. Herhaal langzaam vanaf stap 1.

Standaardinstellingen herstellen
Deze procedure verwijdert alle gebruikerscodes die aan het slot zijn gekoppeld en de standaardprogrammeercode (0-0-0-0) en gebruikerscode (1-2-3-4) worden hersteld.

1. Zorg ervoor dat de deur open en ontgrendeld is. Houd de resetknop 5 seconden ingedrukt totdat u 3 lange pieptonen hoort.


2. Voer de standaard programmeercode (O-O-O-0) in.
3. Druk op Kwikset. U hoort één pieptoon.
4. Druk op 0.
5. Druk op Kwikset. De nachtschoot schuift uit en terug om de richting van de deur te leren. Als dit lukt, knippert de Kwikset-knop groen en hoort u 2 pieptonen. Als dit niet lukt, knippert de Kwikset-knop rood en hoort u 3 pieptonen (zorg ervoor dat de deur open en ontgrendeld is en dat u een nieuwe set batterijen gebruikt).
6. Test het slot: druk op Kwikset terwijl de deur open en ontgrendeld is. Zorg ervoor dat de deur wordt vergrendeld.
7. Test de standaard gebruikerscode: voer de standaard gebruikerscode (1-2-3-4) in en druk vervolgens op Kwikset. Zorg ervoor dat de deur wordt ontgrendeld.
   De standaard programmeercode is 0-0-0-0. Het wordt aanbevolen deze te wijzigen in een eigen code.
   Het slot is voorgeprogrammeerd met een standaard gebruikerscode van 1-2-3-4. Het wordt aanbevolen deze code te verwijderen.

Systeemwaarschuwingen

Probleemoplossing

Het slot kan niet worden vergrendeld of ontgrendeld met het toetsenbord.
Zorg ervoor dat het slot is geprogrammeerd met minstens één gebruikerscode en dat de gebruikerscodes niet zijn uitgeschakeld. Herstel indien nodig de standaardinstellingen van het slot.

Het toetsenbord reageert niet wanneer het wordt aangeraakt (er zijn geen lampjes zichtbaar en er is geen pieptoon te horen).
Zorg ervoor dat de kabels correct zijn aangesloten en dat de batterijen nieuw zijn en correct zijn geplaatst.

Nadat het slot normaal heeft gewerkt, vergrendelt de nachtschoot en kan de draaiknop niet meer draaien.
Voer uw programmeercode in.
Druk op Kwikset. U hoort één pieptoon.
Druk op 0.
Druk op Kwikset. U hoort twee pieptonen
De nachtschoot schuift uit en terug om de richting van de deur te leren. Als dit lukt, knippert de Kwikset-knop groen en hoort u 2 pieptonen. Als dit niet lukt, knippert de knop rood en hoort u 3 pieptonen (zorg ervoor dat de deur open en ontgrendeld is en dat u een nieuwe set batterijen gebruikt).

De deur kan worden vergrendeld met de Kwikset-knop, maar de gebruikerscode ontgrendelt de deur niet.
Zorg ervoor dat de gebruikerscode correct is en dat de Kwikset-knop wordt ingedrukt nadat de gebruikerscode is ingevoerd. Als de deur nog steeds niet wordt ontgrendeld, gebruikt u een sleutel om de deur te ontgrendelen. Neem contact op met de technische ondersteuning voor verdere probleemoplossing.

Wanneer de deur gesloten is en op de Kwikset-knop wordt gedrukt om de deur te vergrendelen, piept het slot 3 keer. Wanneer de deur open is en op de Kwikset-knop wordt gedrukt om de deur te vergrendelen, piept het slot niet.
Zorg ervoor dat het gat in het deurkozijn achter de sluitplaat minstens 25 mm (1 inch) diep is geboord. Zorg er ook voor dat de sluitplaat is uitgelijnd met de nachtschoot. Plaats indien nodig de sluitplaat opnieuw.

Belangrijke veiligheidsmaatregelen

1. Lees alle instructies volledig door.
2. Maak uzelf vertrouwd met alle waarschuwings- en voorzichtigheidsverklaringen.
3. Herinner alle gezinsleden aan de veiligheidsmaatregelen.
4. Beperk de toegang tot de interne assemblage van uw slot en controleer regelmatig uw instellingen om er zeker van te zijn dat deze niet zonder uw medeweten zijn gewijzigd.
5. Bescherm uw gebruikerscodes en programmeercode.
6. Gooi gebruikte batterijen weg volgens de lokale wet- en regelgeving.

Voorkom ongeoorloofde toegang. Dit slot heeft een vooraf ingestelde gebruikerscode en programmeercode. Vervang bij de installatie en configuratie beide codes door uw eigen codes. Aangezien iedereen met toegang tot de interne assemblage het slot kan resetten en de gebruikerscodes kan wijzigen, moet u de toegang tot de interne assemblage beperken en de gebruikerscodes regelmatig controleren om er zeker van te zijn dat deze niet zonder uw medeweten zijn gewijzigd.

Deze fabrikant adviseert dat geen enkel slot op zichzelf volledige veiligheid kan bieden. Dit slot kan worden verslagen door middel van dwang of technische middelen, of worden omzeild door elders op het terrein binnen te komen. Geen enkel slot kan een vervanging zijn voor voorzichtigheid, bewustzijn van uw omgeving en gezond verstand. De hardware van de bouwer is verkrijgbaar in meerdere prestatieklassen, passend bij de toepassing. Om de veiligheid te verbeteren en het risico te verminderen, dient u een gekwalificeerde slotenmaker of andere beveiligingsprofessional te raadplegen.
