Lenco L-85 - Handleiding platenspeler

Montage

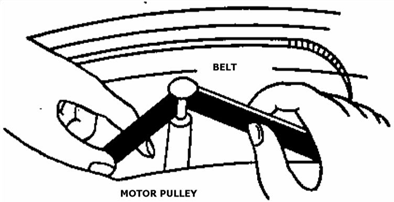

Aandrijfriem:
De riem en de draaitafel zijn in de fabriek correct geïnstalleerd, maar de riem kan los zitten tijdens het transport. Als dit het geval is, moeten de volgende procedures worden gevolgd voor de rieminstallatie door uzelf.

1. Verwijder de rubberen mat van de draaitafel en de E-ring van de draaitafel-as en maak vervolgens de draaitafel los van de as.
2. Plaats de aandrijfriem op de binnenrand van de draaitafel en trek deze door het gat.
3. Houd de riem vast met uw vingers en plaats de riem op de motorpoelie zoals weergegeven in de tekening.

4. Klem de E-ring op de as en plaats de rubberen mat op de draaitafel.

1. Zorg ervoor dat de aandrijfriem niet gedraaid of vervormd is.
2. Vermijd olie. Oliewoelplaatsen maken de riem glad.

Auto Return Reset:
Doe altijd de reset voor Auto Return wanneer u dit product verplaatst. Het mechanisme van Auto Return draait onregelmatig tijdens het verplaatsen en dit veroorzaakt een storing van Auto Return. De volgende stappen resetten het mechanisme naar normaal.

1. Plaats een plaat op de draaitafel en speel deze af.
2. Beweeg de toonarm handmatig en plaats deze op het lege gedeelte van het einde van de plaat.
3. Het mechanisme van de Auto Return-functie wordt correct afgesteld en de toonarm keert automatisch terug naar de armsteun.

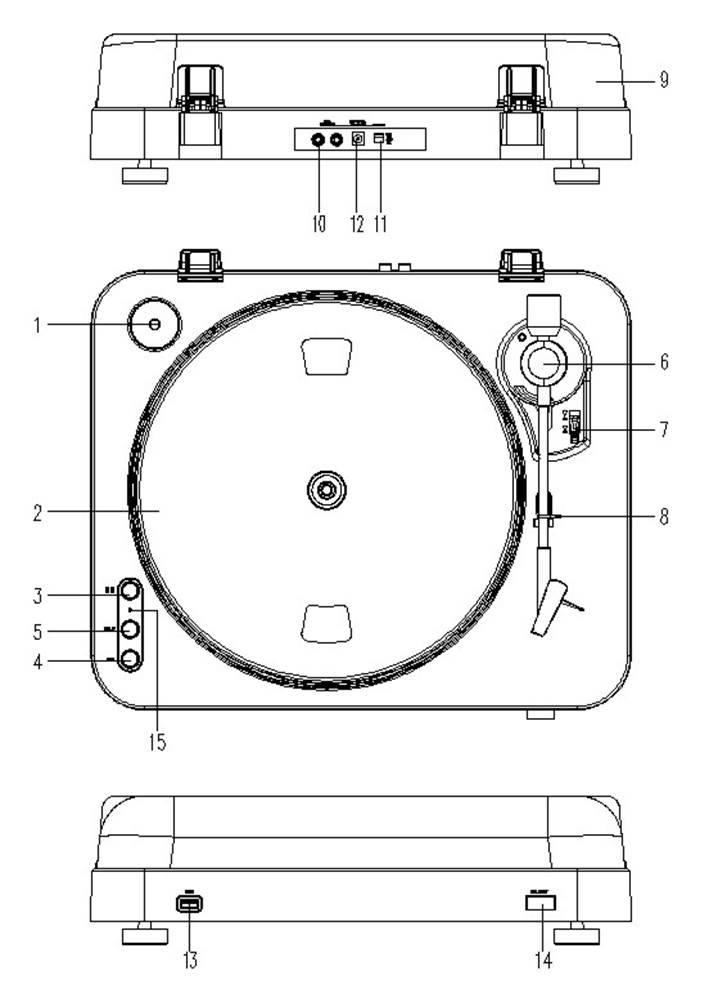

Beschrijving

1. Adapter:
   Gebruik deze adapter bij het afspelen van 45 RPM-platen.
2. Draaitafel:
   Plaats hier een plaat om af te spelen.
3. 33/45 RPM-schakelaar:
   Schakel 33 of 45 rpm om een plaat op de juiste snelheid af te spelen.
4. REC:
   Druk erop om de opnamemodus te openen.
5. SPLIT
   Om de huidige opname te stoppen, handmatig een recordbestand te vormen en vervolgens de volgende track op te nemen.
6. Pick-up arm stand
7. Pick-up arm lift stick:
   Om de Pick-up Arm omhoog en omlaag te brengen en op de juiste plaats van een vinyl te cueën.
8. Pick-up armvergrendeling:
   Gebruik dit om de Pick-up Arm op zijn plaats te vergrendelen wanneer deze niet in gebruik is.
9. Stofkap:
   Gebruik dit om de draaitafel te beschermen tegen blootstelling aan stof. De kap kan tijdens gebruik worden geopend of verwijderd, maar moet gesloten blijven wanneer de draaitafel niet in gebruik is.
10. RCA-lijnkabel
    Sluit de RCA-lijnuitgang aan op een mixer of een versterker in uw geluidssysteem.
11. Aan/uit-schakelaar:
    Om de stroom in of uit te schakelen via deze schakelaar. Schakel het apparaat uit na het afspelen om energie te besparen.
12. Voedingsadapteraansluiting Sluit hier de uitgang van de AC-adapter aan.
13. USB-poortingang:
    Sluit een USB-pen drive aan om de muziek van een plaat op te nemen.
    *Het ontwerp is alleen voor USB-flashstations. Om te voorkomen dat de voeding onvoldoende is en de circuit(IC) oververhit raakt, moet u altijd de externe voeding gebruiken als u een harde schijf gebruikt.
14. Reject
    Druk erop om de arm direct terug te laten keren naar de armsteun
15. LED
    • USB-opnamebewerking en LED-signaalindicatie
    • USB-opslagapparaat is niet aangesloten. -> LED-lampje is uit
16. USB-opslagapparaat is aangesloten -> LED knippert
17. Wanneer het systeem klaar is om op te nemen. -> LED-lampje brandt
18. Druk op de REC-knop om de opname te starten. -> LED knippert langzaam.
19. Druk op de SPLIT-knop om een nieuw bestand in de opname te maken.
20. Druk nogmaals op de REC-knop om de opname te stoppen. -> LED knippert kort, waarna het LED-lampje weer stabiel brandt.
    Opmerking: verwijder het USB-opslagapparaat niet als de LED knippert.

Netaansluiting

Zorg ervoor dat de netspanning van uw huis overeenkomt met de bedrijfsspanning van het apparaat. Uw apparaat is klaar om te worden aangesloten op een correcte spanning van uw locatie.

Versterkeraansluiting

Sluit de RCA-lijnuitgangskabel (10) aan op de AUX-ingang van uw versterker:

• Rode stekker in R-kanaal ingang.
• Witte stekker in L-kanaal ingang.
• Plaats de plaat van uw keuze op de draaitafel. Als het 45 rpm is, vergeet dan niet om de adapter (1) op de plaatspindel te plaatsen.
• Kies de gewenste afspeelsnelheid:
  • 33 rpm -> knop ontgrendeld
  • 45 rpm-> knop vergrendeld.
• Maak de pick-up arm clip los.
• Plaats de cartridge verticaal boven de eerste track van de plaat, de draaitafel begint te draaien.
• Wanneer de plaat voorbij is, keert de pick-up arm terug naar zijn rustpositie, de draaitafel stopt met draaien. Zorg ervoor dat de pick-up lift stick naar voren is gedraaid (lift omlaag), sluit de pick-up armvergrendeling om de pick-up arm te beveiligen.

Technische specificatie

Voeding: AC100-240 60/50HZ
Stroomverbruik: 12W Wow & Flutter: 0.25%
Vervorming: 3%~4%
S/N: 50 dB
Audio-uitgangsspanning: 500mV ±200mV

*BELANGRIJKE AANBEVELINGEN
We raden u aan uw platen schoon te maken met een geïmpregneerde doek met een antistatisch product voor maximaal plezier van uw platen en om ze langer mee te laten gaan.
We willen er ook op wijzen dat uw stylus om dezelfde reden periodiek moet worden vervangen (ongeveer om de 250 uur).
Veeg de stylus van tijd tot tijd af met een zeer zachte borstel die in alcohol is gedoopt (borstel van de achterkant naar de voorkant van de cartridge).

VOORZORGSMAATREGELEN VOOR GEBRUIK

Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
Dit apparaat mag niet worden aangepast of gerepareerd door iemand anders dan gekwalificeerd onderhoudspersoneel.

HOUD DEZE INSTRUCTIES IN GEDACHTEN:

1. Gebruik dit apparaat niet in de buurt van water.
2. Maak alleen schoon met een licht vochtige doek.
3. Bedek of blokkeer geen ventilatieopeningen. Wanneer u het apparaat op een plank plaatst, laat dan 5 cm (2") vrije ruimte rondom het apparaat.
4. Installeer in overeenstemming met de meegeleverde gebruikershandleiding.
5. * Ga niet op de voedingsadapter staan of knel deze niet af. Wees zeer voorzichtig, vooral in de buurt van de stekkers en het uitgangspunt van de kabel. Plaats geen zware voorwerpen op de voedingsadapter, die deze kan beschadigen. Houd het hele apparaat buiten het bereik van kinderen! Wanneer ze met het netsnoer spelen, kunnen ze zichzelf ernstig verwonden.
6. * Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
7. Houd het apparaat uit de buurt van warmtebronnen zoals radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur.
8. Vermijd het gebruik van het apparaat in de buurt van sterke magnetische velden.
9. Elektrostatische ontlading kan het normale gebruik van dit apparaat verstoren. Als dit het geval is, reset en start u het apparaat opnieuw volgens de instructiehandleiding. Behandel bestanden tijdens de bestandsoverdracht met zorg en werk in een statische omgeving.
10.
    Steek nooit een voorwerp in het product via de ventilatieopeningen of openingen. Er loopt hoogspanning door het product en het insteken van een voorwerp kan een elektrische schok en/of kortsluiting van interne onderdelen veroorzaken. Mors om dezelfde reden geen water of vloeistof op het product.
11. Niet gebruiken in natte of vochtige ruimtes zoals badkamers, stomende keukens of in de buurt van zwembaden.
12. Gebruik dit apparaat niet wanneer condensatie kan optreden.
13. Hoewel dit apparaat met de uiterste zorg is vervaardigd en meerdere keren is gecontroleerd voordat het de fabriek verlaat, is het nog steeds mogelijk dat er problemen kunnen optreden, net als bij alle elektrische apparaten. Als u rook, een buitensporige warmteontwikkeling of andere onverwachte verschijnselen opmerkt, moet u onmiddellijk de stekker uit het stopcontact halen.
14. Dit apparaat moet worden gebruikt met een stroombron zoals gespecificeerd op het specificatielabel. Als u niet zeker bent van het type stroomvoorziening dat in uw huis wordt gebruikt, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
15. * Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
16. * Overbelast geen stopcontacten of verlengsnoeren. Overbelasting kan brand of een elektrische schok veroorzaken.
17. * Apparaten met een klasse 1-constructie moeten worden aangesloten op een stopcontact met een beschermende geaarde aansluiting.
18. * Apparaten met een klasse 2-constructie hebben geen geaarde aansluiting nodig.
19. Uit de buurt van knaagdieren houden. Knaagdieren bijten graag op stroomkabels.
20. * Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek niet aan het netsnoer. Dit kan een kortsluiting veroorzaken.
21. Vermijd het plaatsen van het apparaat op oppervlakken die kunnen worden blootgesteld aan trillingen of schokken.
22. Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik geen oplosmiddelen of vloeistoffen op basis van benzine. Om hardnekkige vlekken te verwijderen, kunt u een vochtige doek met verdund reinigingsmiddel gebruiken.
23. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door een storing, misbruik, wijziging van het apparaat of vervanging van de batterij.
24. Onderbreek de verbinding niet wanneer het apparaat bestanden formatteert of overdraagt. Anders kunnen gegevens beschadigd raken of verloren gaan.
25. Als het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks in het apparaat worden gestoken. Gebruik geen USB-verlengkabel, omdat dit storingen kan veroorzaken die tot gegevensverlies leiden.
26. Het apparaat mag niet worden blootgesteld aan druppels of spatten en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.
27. * Om de stroomtoevoer volledig te onderbreken, moet de stekker van het apparaat uit het stopcontact worden gehaald, aangezien de stekker van het apparaat het onderbrekingsapparaat is.
28. Als het apparaat op een batterij werkt, mag de batterij niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
29. Er moet aandacht worden besteed aan de milieuaspecten van het verwijderen van batterijen.
30. Het apparaat mag alleen worden gebruikt in gematigde, extreem koude of warme klimaten.
31. Het classificatielabel is aangebracht op de onder- of achterkant van het apparaat.
32. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met lichamelijke, zintuiglijke of geestelijke beperkingen, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het juiste gebruik van het apparaat door de persoon die verantwoordelijk is voor hun veiligheid.
33. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik en niet voor commercieel of industrieel gebruik.
34. Zorg ervoor dat het apparaat in een stabiele positie staat. Schade veroorzaakt door het gebruik van dit product in een onstabiele positie of door het niet opvolgen van een andere waarschuwing of voorzorgsmaatregel in deze gebruikershandleiding, wordt niet gedekt door de garantie.
35. Verwijder nooit de behuizing van dit apparaat.
36. Plaats dit apparaat nooit op andere elektrische apparatuur.
37. Gebruik of bewaar dit product niet op een plaats waar het wordt blootgesteld aan direct zonlicht, hitte, overmatig stof of trillingen.
38. Laat kinderen geen toegang hebben tot plastic zakken.
39. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
40. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals het netsnoer of de stekker, wanneer er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
41. *Gebruik geen beschadigd netsnoer of stekker of een los stopcontact. Dit kan leiden tot brand of een elektrische schok.
42. Langdurige blootstelling aan luide geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.

INSTALLATIE

• Pak alle onderdelen uit en verwijder het beschermende materiaal.
• *Sluit het apparaat niet aan op het elektriciteitsnet voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt.

*Die instructie heeft alleen betrekking op producten die een stroomkabel of AC-voedingsadapter gebruiken.

Informatie voor voedingsadapter
Voedingsadapter
Fabrikant: Dongguan Blue Iron
Enterprise Co., Limited
Modelnummer: BI12T-120100-I

*Service
Ga voor meer informatie en helpdeskondersteuning naar www.lenco.com
Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nederland.
