Lenco LBT-120 - Handleiding platenspeler

Montage

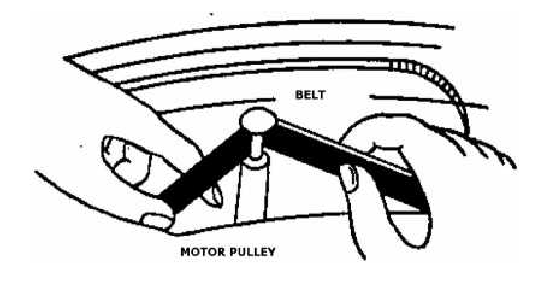

Aandrijfriem:
De riem en draaitafel zijn in de fabriek correct geïnstalleerd, maar de riem kan losraken tijdens het transport. Als dit het geval is, voert u de volgende procedures uit om de riem zelf te installeren.

1. Verwijder de rubberen mat van de draaitafel en de E-ring van de draaitafelspil en maak vervolgens de draaitafel los van de spil
2. Plaats de aandrijfriem op de binnenrand van de draaitafel en trek deze door het gat
3. Houd de riem met uw vingers vast en plaats de riem op de motorpoelie zoals weergegeven in de tekening.


4. Klem de E-ring op de spil en plaats de rubberen mat op de draaitafel.

1. Zorg ervoor dat de aandrijfriem niet gedraaid of vervormd is.
2. Vermijd olie. Oliespatten maken de riem glad.

Automatische retour reset:
Voer altijd de reset voor automatische retour uit zodra u dit product verplaatst. Het mechanisme van automatische retour draait onregelmatig tijdens het verplaatsen en dit veroorzaakt een storing van automatische retour. De volgende stappen resetten het mechanisme naar normaal.

1. Plaats een plaat op de draaitafel en speel deze af.
2. Beweeg de toonarm handmatig en plaats deze op het lege gedeelte van het einde van de plaat.
3. Het mechanisme van de automatische retourfunctie wordt correct afgesteld en de toonarm keert automatisch terug naar de armsteun.

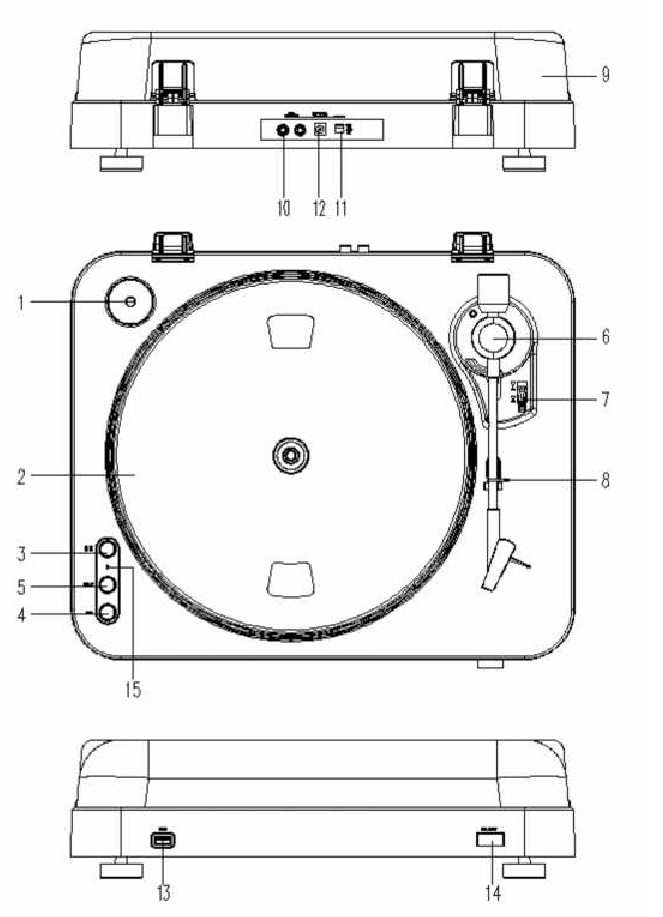

Beschrijving

1. Adapter: Gebruik deze adapter bij het afspelen van 45 toerenplaten.
2. Draaitafel: Plaats hier een plaat om af te spelen.
3. 33/45 RPM Switch: Schakel tussen 33 of 45 toeren per minuut voor het afspelen van een plaat met de juiste snelheid.

4. REC: Druk erop om de opnamemodus te activeren.
5. SPLIT/PAIR (BLUETOOTH)
   Split-functie: Om de huidige opname te stoppen, handmatig een recordbestand te vormen en vervolgens door te gaan met het opnemen van de volgende track. Pair-functie: Druk op deze knop totdat de LED-indicator blauw begint te knipperen en zet vervolgens uw Bluetooth-luidspreker of -hoofdtelefoon in de koppelingsmodus. Vervolgens maakt deze draaitafel automatisch verbinding met de Bluetooth-luidspreker of -hoofdtelefoon en de LED-indicator is blauw zonder te knipperen nadat de verbinding tot stand is gebracht. Het draadloos afspelen van muziek kan beginnen. U kunt draadloos muziek streamen! Druk op deze knop totdat de LED-indicator blauw knippert en de Bluetooth-verbinding wordt verbroken. Opmerking: Wanneer u de draaitafel probeert te koppelen, kunt u beter de Bluetooth-functie van de Bluetooth-producten binnen 10 meter sluiten die u niet wilt koppelen.
6. Pick-up arm stand
7. Pick-up Arm Lift Stick: Om de pick-up arm omhoog en omlaag te brengen en op een juiste plaats van een vinyl te plaatsen.
8. Pick-up Arm Lock: Gebruik dit om de pick-up arm te vergrendelen wanneer deze niet in gebruik is of voor transport.
9. Stofkap: Gebruik dit om de draaitafel te beschermen tegen blootstelling aan stof. De kap kan tijdens gebruik worden geopend of verwijderd, maar moet gesloten blijven wanneer de draaitafel niet in gebruik is.
10. RCA Line Out-kabel
    Sluit de RCA-lijnuitgang aan op een mixer of een versterker in uw geluidssysteem.
11. Power Switch: Om de stroom in of uit te schakelen via deze schakelaar. Schakel het apparaat uit na het spelen om energie te besparen.
12. Power Adapter
    Sluit deze adapter aan op een stopcontact met de juiste spanning.
13. USB Port Input: Steek een USB-stick in voor het opnemen van muziek van een plaat. * Het ontwerp is alleen voor USB-flashstations. Om te voorkomen dat de stroomvoorziening niet voldoende is en de schakeling (IC) oververhit raakt, moet u altijd de externe stroomvoorziening gebruiken als u een harde schijf gebruikt.
14. Reject
    Druk erop om de arm rechtstreeks terug te laten keren naar de armsteun
15. LED

• USB Record Operation and LED Signal Indication
• USB storage device is not plugged. -> LED light is off
• USB storage device is plugged in -> LED flashes
• When the system is ready to record. -> LED light is on
• Press REC button to start recording. -> LED blinks slowly.
• Press SPLIT button to create new file in the recording.

• Press REC button again to stop recording. -> LED is flashing for a short time, then LED light is on again.

Opmerking: verwijder het USB-opslagapparaat niet als de LED knippert.

Netaansluiting

Zorg ervoor dat de netspanning van uw huis overeenkomt met de bedrijfsspanning van het apparaat. Uw apparaat is klaar om te worden aangesloten op een correcte spanning van uw locatie.

Versterkeraansluiting

Sluit de RCA-lijnuitgangskabel (10) aan op de AUX-ingang van uw versterker:

• Rode stekker in R-kanaalingang.
• Witte stekker in L-kanaalingang.
• Plaats de plaat van uw keuze op de draaitafel. Als het een 45 toerenplaat is, vergeet dan niet de adapter (1) op de platenpindel te plaatsen.
• Kies de gewenste afspeelsnelheid: 33 tpm -> knop ontgrendeld 45 tpm -> knop vergrendeld.
• Maak de pick-up arm clip los.
• Plaats de cartridge verticaal boven de eerste track van de plaat, de draaitafel begint te draaien.
• Wanneer de plaat is afgelopen, keert de pick-up arm terug naar zijn rustpositie, de draaitafel stopt met draaien. Zorg ervoor dat de pick-up lift stick in de onderste positie staat, sluit de pick-up arm lock om de pick-up arm vast te zetten.

Technische specificatie

Voeding: AC100-240 60/50HZ
Stroomverbruik: 12W
Wow & Flutter: 0,3%
Vervorming: 3%~4%
S/N: 50 dB
Audio-uitgangsspanning: 500mV ±200mV

* BELANGRIJKE AANBEVELINGEN
We raden u aan uw platen schoon te maken met een geïmpregneerde doek met een antistatisch product voor maximaal plezier van uw platen en om ze langer mee te laten gaan.
We willen er ook op wijzen dat om dezelfde reden uw stylus periodiek moet worden vervangen (ongeveer elke 250 uur).
Stof de stylus van tijd tot tijd af met een zeer zachte borstel gedrenkt in alcohol (borstelen van de achterkant naar de voorkant van de cartridge).

Service
Ga voor meer informatie en helpdeskondersteuning naar www.lenco.com
Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nederland.

VOORZORGSMAATREGELEN VOOR GEBRUIK

Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.
HOUD DEZE INSTRUCTIES IN GEDACHTEN:

1. Bedek of blokkeer geen ventilatieopeningen. Laat 5 cm (2") vrije ruimte rondom het apparaat wanneer u het op een plank plaatst.
2. Installeer in overeenstemming met de meegeleverde gebruikershandleiding.
3. Houd het apparaat uit de buurt van warmtebronnen zoals radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem koude of warme omgevingen moeten worden vermeden. Werktemperatuur tussen 0° en 35°C.
4. Vermijd het gebruik van het apparaat in de buurt van sterke magnetische velden.
5. Elektrostatische ontlading kan het normale gebruik van dit apparaat verstoren. Als dit het geval is, reset en start u het apparaat opnieuw volgens de instructiehandleiding. Behandel het apparaat tijdens bestandsoverdracht voorzichtig en werk in een statische omgeving.
6.
   Steek nooit een voorwerp in het product via de ventilatieopeningen of openingen. Er stroomt hoogspanning door het product en het steken van een voorwerp kan een elektrische schok en/of kortsluiting van interne onderdelen veroorzaken. Om dezelfde reden mag u geen water of vloeistof op het product morsen.
7. Niet gebruiken in natte of vochtige ruimtes, zoals badkamers, stoomkeukens of in de buurt van zwembaden.
8. Het apparaat mag niet worden blootgesteld aan druppels of spatten en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of nabij het apparaat worden geplaatst.
9. Gebruik dit apparaat niet wanneer condensatie kan optreden. Wanneer het apparaat wordt gebruikt in een warme, vochtige ruimte met vocht, kunnen er waterdruppels of condensatie in het apparaat optreden en het apparaat mogelijk niet goed functioneren; laat het apparaat 1 of 2 uur uitgeschakeld staan voordat u de stroom inschakelt: het apparaat moet droog zijn voordat het stroom krijgt.
10. Hoewel dit apparaat met de grootste zorg is vervaardigd en meerdere keren is gecontroleerd voordat het de fabriek verlaat, is het nog steeds mogelijk dat er problemen kunnen optreden, zoals bij alle elektrische apparaten. Als u rook, een overmatige warmteontwikkeling of andere onverwachte verschijnselen opmerkt, moet u onmiddellijk de stekker uit het stopcontact halen.
11. Dit apparaat moet werken op een stroombron zoals gespecificeerd op het specificatielabel. Als u niet zeker bent van het type stroomvoorziening dat in uw huis wordt gebruikt, raadpleeg dan uw dealer of plaatselijk energiebedrijf.
12. Uit de buurt van dieren houden. Sommige dieren vinden het leuk om op stroomkabels te bijten.
13. Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik geen oplosmiddelen of vloeistoffen op basis van benzine. Om hardnekkige vlekken te verwijderen, kunt u een vochtige doek met verdund reinigingsmiddel gebruiken.
14. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door defecten, verkeerd gebruik, wijziging van het apparaat of vervanging van de batterij.
15. Onderbreek de verbinding niet wanneer het apparaat bestanden formatteert of overdraagt. Anders kunnen gegevens beschadigd raken of verloren gaan.
16. Als het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks in het apparaat worden gestoken. Gebruik geen USB-verlengkabel, omdat dit storing kan veroorzaken, wat kan leiden tot het mislukken van gegevens.
17. Het typeplaatje is gemarkeerd op de onder- of achterkant van het apparaat.
18. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met fysieke, zintuiglijke of mentale beperkingen, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het juiste gebruik van het apparaat door de persoon die verantwoordelijk is voor hun veiligheid.
19. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik en niet voor commercieel of industrieel gebruik.
20. Zorg ervoor dat het apparaat in een stabiele positie is geplaatst. Schade veroorzaakt door het gebruik van dit product in een onstabiele positie, trillingen of schokken of door het niet opvolgen van enige andere waarschuwing of voorzorgsmaatregel in deze gebruikershandleiding, wordt niet gedekt door de garantie.
21. Verwijder nooit de behuizing van dit apparaat.
22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Laat kinderen niet bij plastic zakken komen.
24. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
25. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals het netsnoer of de stekker, wanneer er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.
27. Als het product wordt geleverd met een stroomkabel of AC-stroomadapter:
    • Als er een probleem optreedt, trek dan de stekker van het AC-netsnoer uit het stopcontact en laat het onderhoud over aan gekwalificeerd personeel.
    • Ga niet op de stroomadapter staan en knel deze niet af. Wees zeer voorzichtig, vooral in de buurt van de stekkers en het uitgangspunt van de kabel. Plaats geen zware voorwerpen op de stroomadapter, die deze kunnen beschadigen. Houd het hele apparaat buiten bereik van kinderen! Tijdens het spelen met de stroomkabel kunnen ze zichzelf ernstig verwonden.
    • Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
    • Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
    • Overbelast geen stopcontacten of verlengsnoeren. Overbelasting kan brand of elektrische schokken veroorzaken.
    • Apparaten met klasse 1-constructie moeten worden aangesloten op een stopcontact met een beschermende geaarde aansluiting.
    • Apparaten met klasse 2-constructie hebben geen geaarde aansluiting nodig.
    • Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek niet aan het netsnoer. Dit kan een kortsluiting veroorzaken.
    • Gebruik geen beschadigd netsnoer of stekker of een los stopcontact. Dit kan leiden tot brand of elektrische schokken.

28. Als het product een afstandsbediening bevat of wordt geleverd met een afstandsbediening met knoop-/celbatterijen:

    • "Batterij niet inslikken, gevaar voor chemische brandwonden" of gelijkwaardig werk.
    • [De meegeleverde afstandsbediening] Dit product bevat een knoopcelbatterij. Als de batterij wordt ingeslikt, kan dit in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.
    • Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
    • Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
    • Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.
29.
    over het gebruik van batterijen:
    •
      explosie als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
    • De batterij mag niet worden blootgesteld aan hoge of lage extreme temperaturen, lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport.
    • Vervanging van een batterij door een onjuist type dat kan leiden tot een explosie of het lekken van brandbare vloeistof of gas.
    • Het weggooien van een batterij in vuur of een hete oven, of het mechanisch pletten of snijden van een batterij, dat kan leiden tot een explosie.
    • Het achterlaten van een batterij in een omgeving met een extreem hoge temperatuur dat kan leiden tot een explosie of het lekken van brandbare vloeistof of gas.
    • Een batterij die wordt blootgesteld aan een extreem lage luchtdruk dat kan leiden tot een explosie of het lekken van brandbare vloeistof of gas.
    • Er moet aandacht worden besteed aan de milieuaspecten van het weggooien van batterijen.

INSTALLATIE

• Pak alle onderdelen uit en verwijder het beschermende materiaal.
• Sluit het apparaat niet aan op het elektriciteitsnet voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt.

* Deze instructies zijn alleen van toepassing op producten die een stroomkabel of AC-stroomadapter gebruiken.

Informatie voor stroomadapter
Stroomadapter

• Fabrikant: Blue Iron
• Modelnummer: BI12T-120100-I
• Adaptertype: Externe AC-adapter
• Gebruik alleen de stroomvoorziening die in de gebruiksaanwijzing staat vermeld
