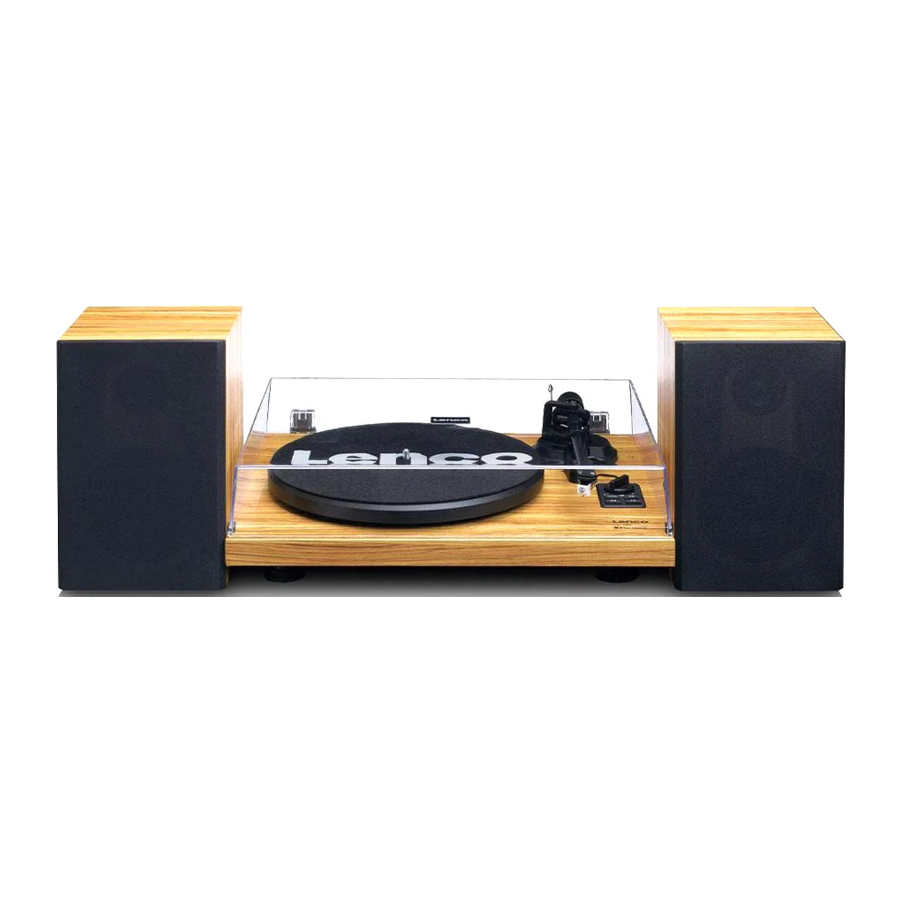

Lenco LS-500 - Handleiding platenspeler

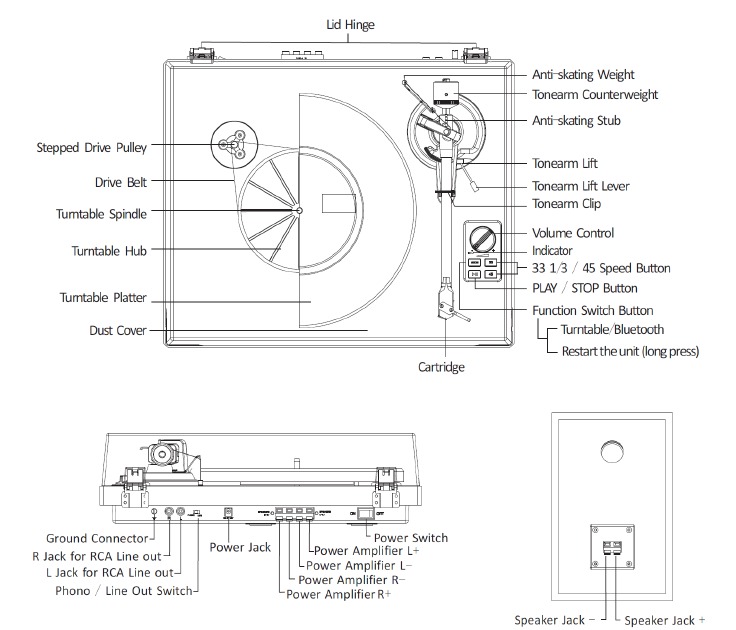

Productbeschrijving

Eerste installatie

1. Plaats het apparaat op een vlakke en stabiele ondergrond. De gekozen locatie moet stabiel en trillingsvrij zijn.
2. Bevestig de platenspelerdeksel aan de scharnieren.
3. Verwijder de kabelbinder die de toonarm vasthoudt.
4. Plaats de aandrijfriem om de platenspelerhub en gebruik vervolgens de meegeleverde riemhaak om de riem rond de gleuf van de motorpoelie te trekken.
5. Plaats de draaitafel schotel door de platenspeler spindel.
6. Plaats de slipmat bovenop de draaitafel schotel.
7. Schuif het Toonarmcontragewicht op de toonarm en draai deze voorzichtig op de achterste as van de toonarm.
8. Stel het contragewicht af om de juiste naalddruk in te stellen.
9. Zoek het anti-skating gewicht
10. Sluit de AC-DC adapter aan op de Power Jack van het apparaat.

Opmerking: Sluit de AC-voedingsadapter niet aan op het stopcontact voordat alle montage is voltooid.

Aanpassing neerwaartse kracht cartridge

Het meegeleverde contragewicht is geschikt voor cartridges met een gewicht tussen 3,0-6,0 g.
Duw en draai het contragewicht voorzichtig op de achterkant van de toonarm (met de schaal naar de voorkant van de platenspeler gericht).
Verwijder de beschermkap van de cartridge.
Laat de toonarmlift zakken en positioneer de cartridge in de ruimte tussen de toonarmsteun en de schotel.
Draai het contragewicht voorzichtig totdat de toonarm in evenwicht is. De toonarm moet terugkeren naar de evenwichtspositie als deze omhoog of omlaag wordt bewogen. Deze aanpassing moet zorgvuldig worden uitgevoerd.

Zodra de toonarm correct is uitgelijnd, zet u deze terug in de ruststand. Houd het contragewicht vast zonder het te bewegen en draai voorzichtig aan de neerwaartse kracht schaalring totdat de nul is uitgelijnd met de zwarte lijn op de achterkant van de toonarm. Controleer of de arm nog steeds in evenwicht is.

Draai het contragewicht tegen de klok in (van voren gezien) om de neerwaartse kracht aan te passen volgens de aanbevelingen van de cartridgefabrikant. Een markering op de schaal vertegenwoordigt 0,05 g neerwaartse kracht.

OPMERKING: De aanbevolen neerwaartse kracht voor de in de fabriek gemonteerde cartridge is 3,0±0,5 g.

Zoek het anti-skating gewicht
U vindt een anti-skating gewicht met kleine vislijn in de verpakking. Volg de onderstaande stappen om het anti-skating gewicht te vinden:

1. Schuif het lusvormige uiteinde van de vislijn over de anti-skating gewicht aanpassingsstomp en in de 3^e groef (de juiste anti-skating kracht voor de in de fabriek gemonteerde cartridge).

2. Trek het anti-skating gewicht iets aan om de binding van de vislijn naar de stomp te laten bewegen.
3. Til het anti-skating gewicht over de anti-skating gewicht draadsteun. Het anti-skating gewicht moet nu in de vrije ruimte links van de steun bungelen.


De anti-skating kracht moet worden aangepast overeenkomstig de neerwaartse kracht als volgt:

Stereo-systeem aansluiting

RCA-aansluitingen

• De RCA-aansluitingen van dit apparaat worden gedeeld als zowel de telefoonuitgangsaansluitingen als de lijnuitgangsaansluitingen. Ze worden bepaald door de Phono/Line-schakelaar.
• Wanneer ze worden gebruikt als een lijnuitgang, geven de aansluitingen analoge signalen op lijnniveau en kunnen ze rechtstreeks worden aangesloten op een paar actieve luidsprekers of de juiste ingang van uw stereo-installatie. Wanneer ze worden gebruikt als een phono-uitgang, moeten ze worden aangesloten op de phono-voorversterker of de phono-ingang van de stereo-installatie.
• De rode stekker maakt verbinding met het rechterkanaal en de witte stekker maakt verbinding met het linkerkanaal.

Opmerking:

• Als de Phono/Line-schakelaar op de LINE positie staat, maar de RCA-aansluitingen zijn aangesloten op de phono-ingang van de stereo-installatie, kan het geluid vervormd zijn als gevolg van overbelasting van de ingang en kan uw stereo-installatie beschadigd raken.
• Als de Phono/Line-schakelaar op de PHONO positie staat, maar de RCA-aansluitingen zijn aangesloten op de lijningang van de stereo-installatie, zal het volume erg laag zijn als gevolg van het ontbreken van signaalvoorversterking.

De RCA-aansluiting is niet ontworpen om rechtstreeks op de passieve/ongestuurde luidsprekers te worden aangesloten en als dit wel het geval is, zal het volume erg laag zijn.

Luidsprekeraansluiting
De veerclip luidsprekeraansluitingen leveren versterkte signalen op luidsprekerniveau als uitgang en moeten worden aangesloten op de passieve luidsprekers.

Bluetooth-werking

1. Druk op de Power Switch (aan/uit-schakelaar) om het apparaat in te schakelen.
2. Druk op de MODE button (modusknop) om de bluetooth-modus te kiezen, de indicator licht blauw op. U hoort een activeringsgeluid van het apparaat.
   Schakel de bluetooth-functie van uw audioapparaat in, zoek naar "Lenco LS-500" en koppel.
3. Zodra uw apparaat succesvol is gekoppeld aan het apparaat, hoort u een kort bevestigingsgeluid van het apparaat.
4. Speel muziek af en stream deze van uw apparaat naar het apparaat.
   Opmerking: Bluetooth-versie - 4.2

Dit product heeft een bluetooth-ontvangst functie, u kunt er geen bluetooth-geluid mee verzenden: dit betekent dat u draadloos een bluetooth-geluidssignaal kunt ontvangen van een externe bron, zoals een smartphone

Platenspelerbediening

1. Druk op de Power Switch (aan/uit-schakelaar) om het apparaat in te schakelen.
2. Druk op de MODE button (modusknop) om de platenspelermodus te kiezen, de indicator licht rood op.
3. Plaats de plaat op de platenspeler. Gebruik indien nodig de 45 RPM adapter.
4. Kies de juiste anti-skating kracht.
5. Verwijder de naald beschermer van de naald montage.
   Opmerking: Om schade aan de naald te voorkomen, moet u ervoor zorgen dat de meegeleverde naald beschermer op zijn plaats zit wanneer de platenspeler wordt verplaatst of schoongemaakt.
6. Open de toonarmclip van links naar rechts.
7. Druk eenmaal op de PLAY/STOP button (afspelen/stoppen knop), de schotel begint te draaien.
8. Til de toonarm voorzichtig op uit de ruststand en verplaats deze over de plaat waar het afspelen moet beginnen. Gebruik de Tonearm Lift Lever (toonarmlift hendel) om de toonarmlift omhoog te brengen en laat de toonarm erop liggen.
9. Zet de Tonearm Lift Lever (toonarmlift hendel) terug in de onderste stand, de toonarm daalt langzaam op de plaat en begint met afspelen. Wanneer de muziek is afgelopen, gebruikt u de Tonearm Lift Lever (toonarmlift hendel) om de toonarm op te tillen en vervolgens terug te zetten in de toonarmsteun. Herhaal dezelfde stappen om het afspelen te onderbreken.
10. Druk nogmaals op de PLAY/STOP button (afspelen/stoppen knop), de schotel stopt met draaien.

Cartridge vervanging

1. Plaats voor het vervangen de naald beschermer terug op de naald om schade aan de naald tijdens het vervangingsproces te voorkomen.
2. Verwijder voorzichtig de draadverbindingen van de originele cartridge.
3. Draai de twee schroeven op de headshell los die de cartridge vastzetten en verwijder vervolgens de originele cartridge.
4. Monteer de nieuwe cartridge op de headshell en draai deze licht vast. Draai de schroeven op dit moment niet helemaal vast.
5. Sluit de draadverbindingen aan op de aansluitingen van de nieuwe cartridge. De draadkleur is als volgt:

6. Pas de positie van de cartridge aan om ervoor te zorgen dat deze nauwkeurig is uitgelijnd op de headshell, zodat de naald perfect parallel aan de groeven loopt.
   Plaats hiervoor de meegeleverde papieren cartridge uitlijningsprotractor over de platenspeler spindel, til de toonarm voorzichtig op en plaats de punt van de naald op de punten gemarkeerd met respectievelijk 130 mm en 250 mm. Stem de positie van de cartridge op de headshell af totdat de cartridge perfect parallel loopt met de referentielijnen op beide posities.
7. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.

Specificaties

LS-500 hoofdeenheid

LS-500 luidspreker

Naald: AT-3600L

Opmerking:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Voedingsadapter:
Fabrikant: Brightpower Optoelectronic Technonlgy Co., Ltd.
Modelnummer: SW1502400-I02
Gebruik alleen de voedingsadapter die in de gebruikershandleiding staat vermeld

Onderhoud draaitafel

1. Raak de punt van de naald niet aan met uw vingers. Vermijd het stoten van de naald op de draaitafelmat of de rand van een plaat.
2. Reinig de naald regelmatig met een zachte borstel, enkel met een beweging van achter naar voren.
3. Reinig de platen om stof of vet te verwijderen met een platenreinigingsborstel en platenreinigingsmiddel.
4. Reinig de draaitafeldeksel en de draaitafelkast met een licht vochtige microvezeldoek.

Opmerking: gebruik geen reinigingsmiddelen die alcohol, benzeen of andere agressieve chemicaliën bevatten, omdat deze de verf en afwerking van de draaitafel kunnen beschadigen.

Probleemoplossing

Er is geen stroom

• De stroomadapter is niet correct aangesloten.
• Geen stroom op het stopcontact.

Er is stroom, maar de draaitafel draait niet

• Dit apparaat staat niet in de draaitafelmodus. Druk op de MODE button (modusknop) om naar de draaitafelmodus te gaan, het indicatielampje brandt rood.
• U moet eenmaal op de PLAY/STOP button (afspeel-/stopknop) drukken om het afspelen te starten.
• De aandrijfriem van de draaitafel is niet geïnstalleerd of is eraf gegleden.

De draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De naaldbeschermer zit er nog op.
• De toonarm wordt door de hendel omhooggehouden.
• De Phono/Line-schakelaar staat op de PHONO-positie, maar de RCA-aansluitingen zijn aangesloten op de lijningang van de stereo-installatie.
• Vergeten de luidspreker op de draaitafel aan te sluiten.

Vervormd of inconsistent geluid van een of beide kanalen

• De draaitafel is aangesloten op de verkeerde ingang van de versterker.
• Naald of cantilever beschadigd.
• Aandrijfriem uitgerekt of vuil.
• Draaitafellager zonder olie, vuil of beschadigd.
• Stof op de naald.
• MM/MC-schakelaar op de voorversterker staat verkeerd ingesteld.

Plaat klinkt te snel of te langzaam

• Verkeerde snelheid geselecteerd voor de plaat.

Sterke brom op phono-ingang

• De kabel is niet correct geaard.
• Draaitafel te dicht bij de luidsprekers.

Opmerking:
Om de naald te beschermen, stopt de draaitafel automatisch als er gedurende 1 minuut geen muziek wordt afgespeeld. Om het stroomverbruik te verlagen, schakelt het hele apparaat automatisch over naar de stand-bymodus als er gedurende ongeveer 20 minuten geen muziek wordt afgespeeld.
Om het apparaat opnieuw op te starten, houdt u de "MODE" button (modusknop) ingedrukt. Als uw apparaat regelmatig uitschakelt, is dit geen defect. er de garantieperiode) dient u contact op te nemen met uw plaatselijke dealer.

Service
Voor meer informatie en helpdesk-ondersteuning kunt u terecht op t www.lenco.com
Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nederland.

VOORZORGSMAATREGELEN VOOR GEBRUIK

Het gebruik van andere bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan die hierin zijn gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.

HOUD DEZE INSTRUCTIES IN GEDACHTEN:

1. Bedek of blokkeer geen ventilatieopeningen. Wanneer u het apparaat op een plank plaatst, laat dan 5 cm (2") vrije ruimte rondom het hele apparaat.
2. Installeer in overeenstemming met de meegeleverde gebruikershandleiding.
3. Houd het apparaat uit de buurt van warmtebronnen zoals radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Vermijd extreem koude of warme omgevingen. Werktemperatuur tussen 0° en 35°C.
4. Vermijd het gebruik van het apparaat in de buurt van sterke magnetische velden.
5. Elektrostatische ontlading kan het normale gebruik van dit apparaat verstoren. Reset en herstart het apparaat in dat geval volgens de instructiehandleiding. Ga tijdens bestandsoverdracht voorzichtig te werk en werk in een statische omgeving.
6.
   Steek nooit een voorwerp in het product via de ventilatieopeningen of openingen. Er loopt hoogspanning door het product en het inbrengen van een voorwerp kan een elektrische schok en/of kortsluiting van interne onderdelen veroorzaken. Mors om dezelfde reden geen water of vloeistof op het product.
7. Niet gebruiken in natte of vochtige ruimtes, zoals badkamers, dampende keukens of in de buurt van zwembaden.
8. Het apparaat mag niet worden blootgesteld aan druppels of spatten en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of nabij het apparaat worden geplaatst.
9. Gebruik dit apparaat niet wanneer condensatie kan optreden. Wanneer het apparaat wordt gebruikt in een warme, vochtige ruimte met vocht, kunnen er waterdruppels of condensatie in het apparaat ontstaan en het apparaat werkt mogelijk niet goed; laat het apparaat 1 of 2 uur uitgeschakeld staan voordat u het inschakelt: het apparaat moet droog zijn voordat het van stroom wordt voorzien.
10. Hoewel dit apparaat met de grootste zorg is vervaardigd en meerdere keren is gecontroleerd voordat het de fabriek verlaat, is het toch mogelijk dat er problemen optreden, zoals bij alle elektrische apparaten. Als u rook, een overmatige warmteontwikkeling of andere onverwachte verschijnselen opmerkt, moet u onmiddellijk de stekker uit het stopcontact halen.
11. Dit apparaat moet worden gebruikt op een stroombron zoals gespecificeerd op het specificatielabel. Als u niet zeker bent van het type stroomvoorziening dat in uw huis wordt gebruikt, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
12. Uit de buurt van knaagdieren houden. Knaagdieren vinden het leuk om aan elektriciteitskabels te knagen.
13. Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik geen oplosmiddelen of vloeistoffen op basis van benzine. Om hardnekkige vlekken te verwijderen, kunt u een vochtige doek met verdund reinigingsmiddel gebruiken.
14. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door storingen, verkeerd gebruik, aanpassing van het apparaat of vervanging van de batterij.
15. Onderbreek de verbinding niet wanneer het apparaat bestanden formatteert of overdraagt. Anders kunnen gegevens beschadigd raken of verloren gaan.
16. Als het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks op het apparaat worden aangesloten. Gebruik geen USB-verlengkabel, omdat dit storingen kan veroorzaken die tot gegevensverlies leiden.
17. Het typeplaatje is aangebracht op de onder- of achterkant van het apparaat.
18. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met lichamelijke, zintuiglijke of geestelijke beperkingen, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het juiste gebruik van het apparaat door de persoon die verantwoordelijk is voor hun veiligheid.
19. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik en niet voor commercieel of industrieel gebruik.
20. Zorg ervoor dat het apparaat in een stabiele positie staat. Schade veroorzaakt door het gebruik van dit product in een onstabiele positie, trillingen of schokken, of door het niet opvolgen van enige andere waarschuwing of voorzorgsmaatregel in deze gebruikershandleiding, wordt niet gedekt door de garantie.
21. Verwijder nooit de behuizing van dit apparaat.
22. Plaats dit apparaat nooit op andere elektrische apparatuur.
23. Laat kinderen niet bij plastic zakken.
24. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
25. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals het netsnoer of de stekker, wanneer er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
26. Langdurige blootstelling aan luide geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.
27. Als het product wordt geleverd met een stroomkabel of AC-stroomadapter:

• Als er zich problemen voordoen, koppel dan de AC-voedingskabel los en laat het onderhoud over aan gekwalificeerd personeel.
• Om de stroomtoevoer volledig te onderbreken, moet de stekker van het apparaat uit het stopcontact worden gehaald, aangezien het loskoppelingsapparaat de stekker van het apparaat is.
• Ga niet op de stroomadapter staan of knel hem niet af. Wees zeer voorzichtig, vooral in de buurt van de stekkers en het uitgangspunt van de kabel. Plaats geen zware voorwerpen op de stroomadapter, omdat dit schade kan veroorzaken. Houd het hele apparaat buiten bereik van kinderen! Wanneer ze met de stroomkabel spelen, kunnen ze zichzelf ernstig verwonden.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
• Overbelast geen stopcontacten of verlengsnoeren. Overbelasting kan brand of elektrische schokken veroorzaken.
• Apparaten met een klasse 1-constructie moeten worden aangesloten op een stopcontact met een beschermende geaarde aansluiting.
• Apparaten met een klasse 2-constructie hebben geen geaarde aansluiting nodig.
• Houd altijd de stekker vast wanneer u hem uit het stopcontact haalt. Trek niet aan het netsnoer. Dit kan een kortsluiting veroorzaken.
• Gebruik geen beschadigd netsnoer of stekker of een los stopcontact. Dit kan leiden tot brand of elektrische schokken.

28. Als het product een afstandsbediening bevat of wordt geleverd met een afstandsbediening die knoopcelbatterijen bevat:


• "Slik de batterij niet in, gevaar voor chemische verbranding" of een gelijkwaardige werking.
• [De afstandsbediening die bij] Dit product wordt geleverd, bevat een knoopcelbatterij. Als deze wordt ingeslikt, kan dit binnen slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

29.
    over het gebruik van batterijen:

•
  explosie als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
• De batterij mag niet worden blootgesteld aan hoge of lage extreme temperaturen, lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport.
• Het vervangen van een batterij door een onjuist type kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.
• Het weggooien van een batterij in vuur of een hete oven, of het mechanisch verpletteren of snijden van een batterij, kan leiden tot een explosie.
• Het achterlaten van een batterij in een omgeving met extreem hoge temperaturen kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.
• Een batterij die wordt blootgesteld aan een extreem lage luchtdruk kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.
• De aandacht moet worden gevestigd op de milieuaspecten van het weggooien van batterijen.

INSTALLATIE

• Pak alle onderdelen uit en verwijder beschermend materiaal.
• Sluit het apparaat niet aan op het elektriciteitsnet voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt.

* Deze instructies zijn alleen van toepassing op producten die een stroomkabel of AC-stroomadapter gebruiken.
