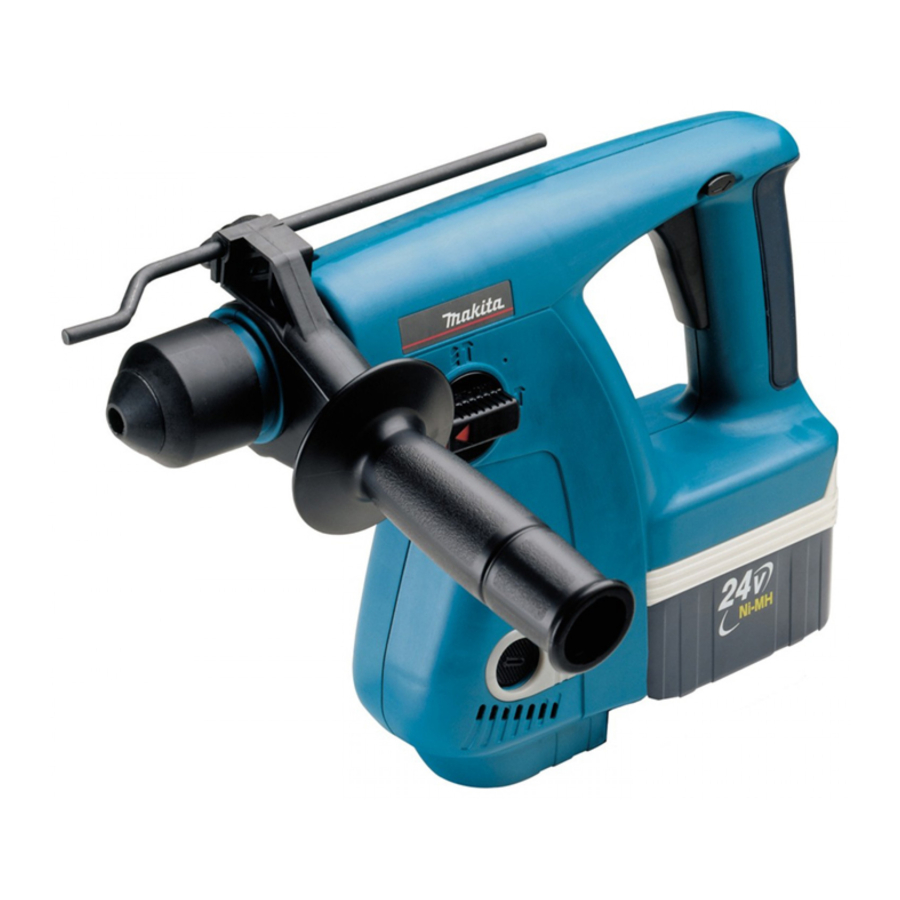

Makita BHR200 - Handleiding boorhamer

SPECIFICATIES

Lees voor gebruik.

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties en batterijcartridge kunnen van land tot land verschillen.
• Gewicht, met batterijcartridge, volgens EPTA-procedure 01/2003

Symbolen
Het volgende toont de symbolen die voor de apparatuur worden gebruikt.
Zorg ervoor dat u de betekenis ervan begrijpt voor gebruik.

• Lees de gebruiksaanwijzing.


Beoogd gebruik
Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen, evenals voor beitelwerk. Het is ook geschikt voor boren zonder impact in hout, metaal, keramiek en plastic.

Geluid
Het typische A-gewogen geluidsniveau, bepaald volgens EN60745:
Geluidsdrukniveau (L_pA): 87 dB(A)
Geluidsvermogensniveau (L_WA): 98 dB(A)
Onzekerheid (K): 3 dB(A)
Draag gehoorbescherming
ENG900-1

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN60745:
Werkmodus: hamerboren in beton Trillingsemissie (a_{h, HD}): 14,0 m/s²
Onzekerheid (K): 1,5 m/s²
Werkmodus: beitelen Trillingsemissie (a_{h, CHeq}): 12,0 m/s²
Onzekerheid (K): 1,5 m/s²
Werkmodus: boren in metaal Trillingsemissie (a_{h, D}): 2,5 m/s²
Onzekerheid (K): 1,5 m/s²

• De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

• De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw van het elektriciteitsnet gevoede (met snoer) elektrische gereedschap of door een batterij gevoede (snoerloze) elektrische gereedschap.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

4. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
5. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
6. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
7. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
8. Bij het bedienen van een elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor buitengebruik. Gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
9. Als het bedienen van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

10. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
11. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden vermindert persoonlijk letsel.
12. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongevallen.
13. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
14. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit maakt een betere controle van het elektrische gereedschap mogelijk in onverwachte situaties.
15. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
16. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangfaciliteiten, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

17. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
18. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
19. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
20. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
21. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
22. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
23. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrische gereedschap voor bewerkingen die afwijken van de bedoelde bewerkingen kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van batterijgereedschap

24. Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
25. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
26. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
27. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel bij toevallig contact af met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Onderhoud

28. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
29. Volg de instructies voor het smeren en vervangen van accessoires.
30. Houd handgrepen droog, schoon en vrij van olie en vet.

VEILIGHEIDSWAARSCHUWINGEN VOOR ACCUBOORHAMERS

1. Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik extra handgreep(en) indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
3. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad, kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
4. Draag een veiligheidshelm, veiligheidsbril en/of gelaatsscherm. Gewone brillen of zonnebrillen zijn GEEN veiligheidsbrillen. Het wordt ook ten zeerste aanbevolen om een stofmasker en dik gevoerde handschoenen te dragen.
5. Zorg ervoor dat de boor vastzit voordat u begint met werken.
6. Bij normaal gebruik is het gereedschap ontworpen om trillingen te produceren. De schroeven kunnen gemakkelijk losraken, wat kan leiden tot een storing of een ongeluk. Controleer de schroeven zorgvuldig op vastheid voordat u begint met werken.
7. Laat het gereedschap bij koud weer of wanneer het lange tijd niet is gebruikt, een tijdje opwarmen door het zonder belasting te laten draaien. Dit maakt de smering los. Zonder goede opwarming is hameren moeilijk.
8. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder u staat als u het gereedschap op hoge plaatsen gebruikt.
9. Houd het gereedschap stevig vast met beide handen.
10. Houd uw handen uit de buurt van bewegende onderdelen.
11. Laat het gereedschap niet draaien. Gebruik het gereedschap alleen als u het in uw hand houdt.
12. Richt het gereedschap tijdens het gebruik niet op iemand in de buurt. De boor kan eruit vliegen en iemand ernstig verwonden.
13. Raak de boor of onderdelen in de buurt van de boor niet onmiddellijk na gebruik aan; ze kunnen extreem heet zijn en uw huid verbranden.
14. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Neem voorzorgsmaatregelen om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsinformatie van de materiaalleverancier.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaaldelijk gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding staan, kan ernstig persoonlijk letsel veroorzaken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR ACCUPATROON

1. Lees voordat u de accupatroon gebruikt alle instructies en waarschuwingsmarkeringen op de
   1. acculader,
   2. accu en
   3. product dat de accu gebruikt.
2. Demonteer de accupatroon niet.
3. Als de gebruiksduur aanzienlijk korter is geworden, stop dan onmiddellijk met werken. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de accupatroon niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opslaan van de accupatroon in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel de accupatroon niet bloot aan water of regen.
      Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een storing.
6. Bewaar het gereedschap en de accupatroon niet op plaatsen waar de temperatuur 50 º C (122 º F) kan bereiken of overschrijden.
7. Verbrand de accupatroon niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accupatroon kan in brand exploderen.
8. Wees voorzichtig dat u de accu niet laat vallen of erop slaat.
9. Gebruik geen gevallen of beschadigde accu.

BEWAAR DEZE INSTRUCTIES.

Tips voor het behouden van een maximale levensduur van de accu

1. Laad de accupatroon op voordat deze volledig leeg is.
   Stop altijd met het gebruik van het gereedschap en laad de accupatroon op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen accupatroon op.
   Overladen verkort de levensduur van de accu.
3. Laad de accupatroon op bij een kamertemperatuur van 10 º C - 40º C (50 º F - 104 º F). Laat een hete accupatroon afkoelen voordat u deze oplaadt.
4. Laad de nikkel-metaalhydride-accupatroon op als u deze langer dan zes maanden niet gebruikt.

FUNCTIONELE BESCHRIJVING

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u de functie van het gereedschap afstelt of controleert.

Accu plaatsen of verwijderen

1. Accu
2. Rood gedeelte
3. Knop

• Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.
• Om de accu te verwijderen, trekt u deze uit het gereedschap terwijl u de knop aan de zijkant van de accu verschuift.
• Om de accu te plaatsen, lijnt u de tong op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem altijd helemaal tot hij met een kleine klik vastklikt. Als u het rode gedeelte aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld. Plaats hem volledig totdat het rode gedeelte niet meer te zien is. Als dit niet het geval is, kan hij per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of iemand in uw omgeving.
• Gebruik geen kracht bij het plaatsen van de accu. Als de accu er niet gemakkelijk inschuift, wordt hij niet correct geplaatst.

Schakelaarbediening

1. Schakelaarhendel

• Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaarhendel goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

Om het gereedschap te starten, trekt u eenvoudigweg aan de schakelaarhendel. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaarhendel te verhogen. Laat de schakelaarhendel los om te stoppen.

Omkeerschakelaarbediening

1. Omkeerschakelaarhendel

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de omkeerschakelaarhendel vanaf de A-kant in voor een draairichting met de klok mee of vanaf de B-kant voor een draairichting tegen de klok in.
Wanneer de omkeerschakelaarhendel in de neutrale stand staat, kan de schakelaarhendel niet worden ingetrokken.

• Controleer altijd de draairichting voor gebruik.
• Gebruik de omkeerschakelaar pas nadat het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.
• Wanneer u het gereedschap niet gebruikt, zet u de omkeerschakelaarhendel altijd in de neutrale stand.

De actiemodus selecteren
Rotatie met hameren

1. Rotatie met hameren
2. Vergrendelknop
3. Aanwijzer
4. Veranderhendel

Voor boren in beton, metselwerk, enz., drukt u de vergrendelknop in en draait u de veranderhendel zodat de aanwijzer naar het symbool wijst. Gebruik een boor met een punt van wolfraamcarbide.

Alleen rotatie

1. Alleen rotatie
2. Aanwijzer

Voor boren in hout, metaal of plastic materialen drukt u de vergrendelknop in en draait u de veranderhendel zodat de aanwijzer naar het symbool wijst. Gebruik een spiraalboor of een houtboor.

Alleen hameren

1. Alleen hameren
2. Aanwijzer

Voor hak-, schaal- of sloopwerkzaamheden drukt u de vergrendelknop in en draait u de veranderhendel zodat de aanwijzer naar het symbool wijst. Gebruik een puntbeitel, koude beitel, schaalbeitel, enz.

• Draai de veranderhendel niet wanneer het gereedschap draait. Het gereedschap zal beschadigd raken.
• Om snelle slijtage van het modusveranderingsmechanisme te voorkomen, moet u ervoor zorgen dat de veranderhendel altijd positief in een van de drie actiemodusposities is geplaatst.

Koppelbegrenzer
De koppelbegrenzer wordt geactiveerd wanneer een bepaald koppel is bereikt. De motor wordt losgekoppeld van de uitgaande as. Wanneer dit gebeurt, stopt de boor met draaien.

• Zodra de koppelbegrenzer in werking treedt, schakelt u het gereedschap onmiddellijk uit. Dit helpt voortijdige slijtage van het gereedschap te voorkomen.

Voet

1. Voet
2. Accu

Verwijder de voet wanneer u de accu BH2420 gebruikt.
Dit helpt om het gereedschap stabiel te plaatsen. Plaats de voet wanneer u de accu BH2433 gebruikt.
Dit helpt om het gereedschap stabiel te plaatsen.

1. Voet
2. Schroef
3. Accu

MONTAGE

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Zijhandgreep

1. Zijhandgreep

• Gebruik altijd de zijhandgreep om de bedrijfsveiligheid te waarborgen bij het boren in beton, metselwerk, enz.
  De zijhandgreep zwenkt naar beide kanten, waardoor het gereedschap in elke positie gemakkelijk te hanteren is. Draai de zijhandgreep los door deze tegen de klok in te draaien, zwenk hem naar de gewenste positie en draai hem vervolgens vast door hem met de klok mee te draaien.

De boor plaatsen of verwijderen

1. Boorschacht
2. Boorvet

Reinig de boorschacht en breng boorvet aan voordat u de boor plaatst.
Plaats de boor in het gereedschap. Draai de boor en duw hem naar binnen totdat hij vastklikt.

1. Boor
2. Boorkopafdekking

Als de boor er niet in kan worden geduwd, verwijdert u de boor. Trek de boorkopafdekking een paar keer naar beneden. Plaats vervolgens de boor opnieuw. Draai de boor en duw hem naar binnen totdat hij vastklikt. Controleer na het plaatsen altijd of de boor stevig op zijn plaats wordt gehouden door te proberen hem eruit te trekken.
Om de boor te verwijderen, trekt u de boorkopafdekking helemaal naar beneden en trekt u de boor eruit.

Boorhoek (bij hakken, schalen of slopen)

1. Veranderhendel
2. O-symbool

1. Veranderhendel

Druk de vergrendelknop in en draai de veranderhendel zodat de aanwijzer naar het symbool wijst. Zorg er vervolgens voor dat de boor stevig op zijn plaats wordt gehouden door deze lichtjes te draaien. Om de boorhoek te veranderen, drukt u de vergrendelknop in en draait u de veranderhendel zodat de aanwijzer naar het O-symbool wijst. Draai de boor naar de gewenste hoek. Druk de vergrendelknop in en draai de veranderhendel zodat de aanwijzer naar het symbool wijst. Zorg er vervolgens voor dat de boor stevig op zijn plaats wordt gehouden door deze lichtjes te draaien.

Dieptemeter

1. Dieptemeter
2. Klem schroef
3. Greephouder

De dieptemeter is handig voor het boren van gaten van uniforme diepte. Draai de klem schroef los en stel de dieptemeter in op de gewenste diepte. Draai na het afstellen de klem schroef stevig vast.

OPMERKING:

• De dieptemeter kan niet worden gebruikt in de positie waar de dieptemeter tegen de tandwielkast/motorbehuizing stoot.

Stofkap

1. Stofkap

Gebruik de stofkap om te voorkomen dat er stof over het gereedschap en op uzelf valt bij het uitvoeren van boorwerkzaamheden boven het hoofd. Bevestig de stofkap aan de boor zoals weergegeven in de afbeelding. De grootte van de boren waarop de stofkap kan worden bevestigd, is als volgt.

WERKING

• Plaats altijd de accu volledig totdat deze vastklikt. Als u het rode gedeelte aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld. Plaats hem volledig totdat het rode gedeelte niet meer te zien is. Als dit niet het geval is, kan hij per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of iemand in de buurt.
• Wanneer u boven uw hoofd werkt, zorg er dan altijd voor dat de accu stevig is vergrendeld, zodat deze niet uit het gereedschap kan vallen. Als dit niet het geval is, kan hij per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of iemand in de buurt.

Hamerboorwerking

Zet de schakelhendel op het symbool.
Plaats de bit op de gewenste plaats voor het gat en trek vervolgens aan de schakelaar. Forceer het gereedschap niet. Lichte druk geeft de beste resultaten. Houd het gereedschap op zijn plaats en voorkom dat het uit het gat glijdt.
Oefen geen extra druk uit wanneer het gat verstopt raakt met spanen of deeltjes. Laat het gereedschap in plaats daarvan stationair draaien en verwijder de bit gedeeltelijk uit het gat. Door dit een paar keer te herhalen, wordt het gat schoongemaakt en kan het normale boren worden hervat.

• Er wordt een enorme en plotselinge draaikracht uitgeoefend op het gereedschap/bit op het moment dat het gat doorbreekt, wanneer het gat verstopt raakt met spanen en deeltjes, of wanneer u wapeningsstaven raakt die in het beton zijn ingebed. Gebruik altijd de zijhandgreep (extra handgreep) en houd het gereedschap stevig vast aan zowel de zijhandgreep als de schakelaar tijdens het werken. Als u dit niet doet, kan dit leiden tot verlies van controle over het gereedschap en mogelijk ernstig letsel.

Blaasbalg (optioneel accessoire)

1. Blaasbalg

Gebruik na het boren van het gat de blaasbalg om het stof uit het gat te verwijderen.

Hakken/afschilferen/slopen

Zet de schakelhendel op het symbool.
Houd het gereedschap stevig met beide handen vast. Schakel het gereedschap in en oefen lichte druk uit op het gereedschap, zodat het gereedschap niet ongecontroleerd rondspringt. Door heel hard op het gereedschap te drukken, wordt de efficiëntie niet verhoogd.

Boren in hout of metaal

1. Boorkop
2. Schakelhendel
3. Aanwijzer

Gebruik de optionele boorkopmontage. Raadpleeg bij het installeren "De bit installeren of verwijderen" op de vorige pagina.
Stel de schakelhendel zo in dat de aanwijzer naar het symbool wijst.
U kunt tot 13 mm diameter in metaal en tot 27 mm diameter in hout boren.
Gebruik een snijolie bij het boren van metalen. De uitzondering is messing, dat droog moet worden geboord.

• Gebruik nooit "rotatie met hameren" wanneer de boorkopmontage op het gereedschap is geïnstalleerd. De boorkopmontage kan beschadigd raken.
• Overmatige druk op het gereedschap versnelt het boren niet. In feite zal deze overmatige druk alleen maar de punt van uw bit beschadigen, de prestaties van het gereedschap verminderen en de levensduur van het gereedschap verkorten.

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden uitvoert.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Koolborstels vervangen

1. Limietmarkering

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.
Gebruik een schroevendraaier om de borstelhouderdoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdoppen vast.

1. Borstelhouderdop
2. Schroevendraaier

Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw in deze handleiding gespecificeerde Makita-gereedschap. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u meer informatie over deze accessoires nodig heeft, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• SDS-Plus hardmetalen bits
• Bolpunt
• Koude beitel
• Afschilferbeitel
• Groefbeitel
• Boorkopmontage
• Boorkop S13
• Boorkopsleutel S13
• Bitvet
• Zijhandgreep
• Dieptemeter
• Blaasbalg
• Stofkap
• Stofafzuighulpstuk
• Veiligheidsbril
• Kunststof draagkoffer
• Diverse soorten Makita originele accu's en opladers

www.makita.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita BHR200 - Handleiding boorhamer

Beschikbare talen
