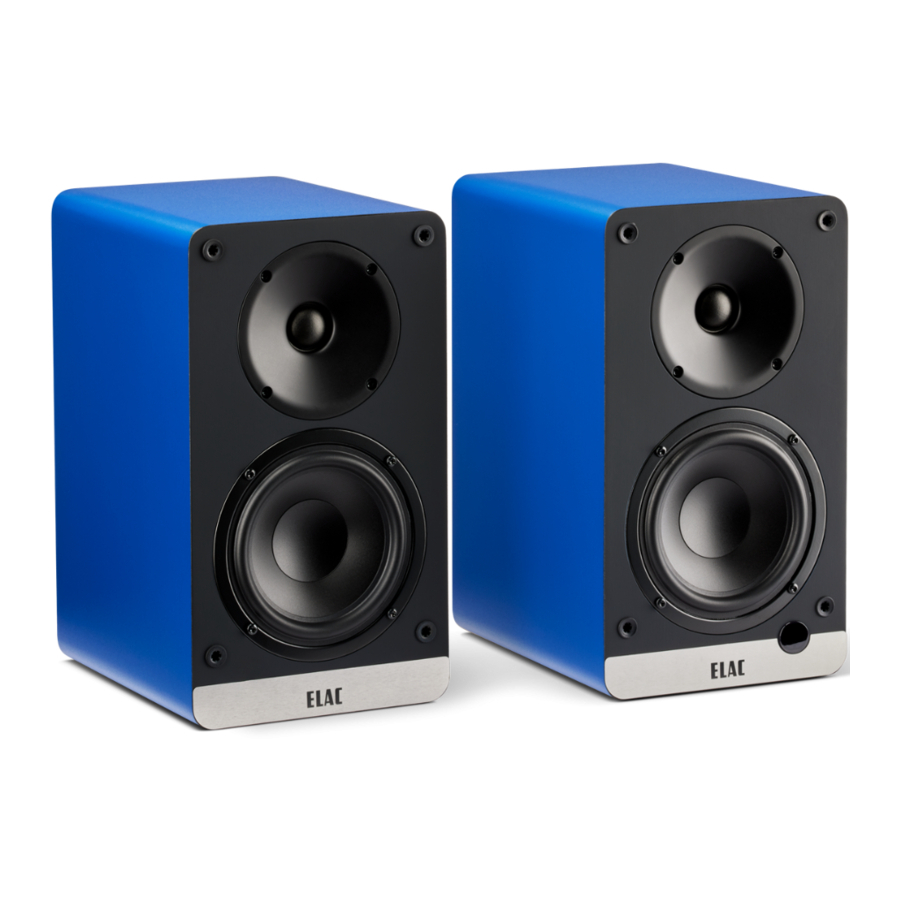

ELAC DEBUT ConneX DCB41 - Handleiding voor actieve luidsprekers

Inhoud

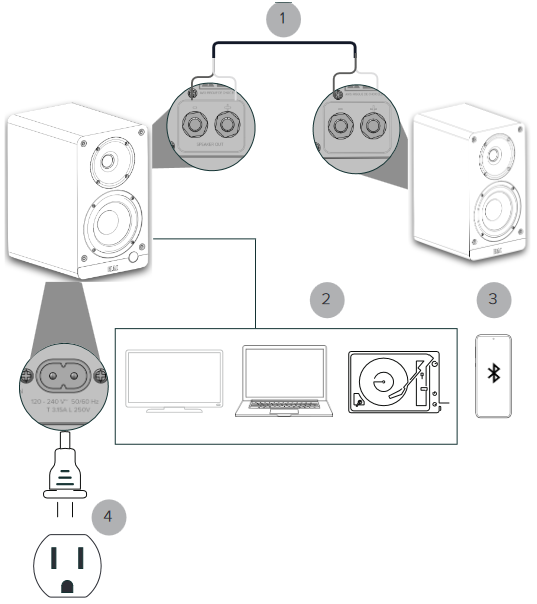

Aansluitingen

1. Sluit de luidsprekers aan elkaar met de meegeleverde kabel
2. Sluit de bron aan - tv, computer, platenspeler
3. Sluit de bron aan - Bluetooth
4. Sluit de netvoeding aan

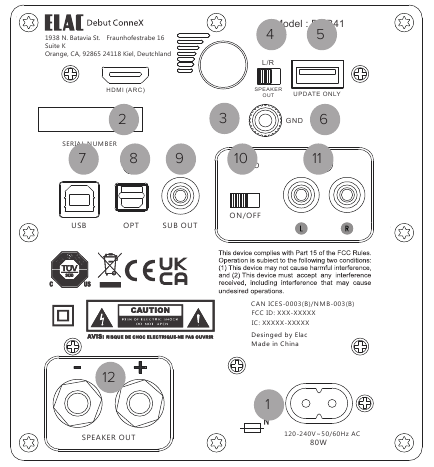

Bedieningselementen en ingangen/uitgangen

1. AC-stroomingang
2. HDMI (ARC)-ingang
3. Volume/Aan/Uit/Bron
4. L/R-schakelaar
5. USB voor update
6. Aardingsschroefklem
7. USB-audio-ingang
8. Optische ingang
9. Subwooferuitgang
10. Platenspeler/lijnschakelaar
11. Platenspeler/lijningang
12. Luidsprekeruitgang

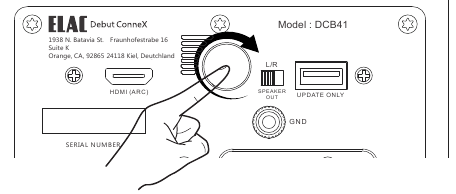

De volumeknop kan worden gebruikt om het volume aan te passen, de ingang te wijzigen en in te schakelen.

Draaien:
Door aan de knop te draaien, wordt het volume verhoogd of verlaagd.

Drukkken:
Druk om het apparaat in te schakelen.
Houd ingedrukt in de BT-ingang om het koppelen te starten. Druk wanneer het apparaat is ingeschakeld om de ingang te wijzigen.
De kleuren van de LED aan de voorkant zijn: [BT - Blauw] [HDMI - Groen] [USB - Wit] [Optisch - Rood] [Phono - Roze]

Aan/Uit/Stand-by:
Het apparaat gaat na 15 minuten niet-gebruik in de stand-by modus. Door op de volumeknop te drukken of eraan te draaien, en door op de aan/uit-knop op de afstandsbediening te drukken, wordt het apparaat weer geactiveerd.

XBASS

XBass is een gepatenteerd circuit om de prestaties van lage frequenties te verbeteren.

In-/uitschakelen
Houd de XBass-knop op de afstandsbediening 2 seconden ingedrukt:
Het LED-display knippert één keer voor AAN
Het LED-display knippert twee keer voor UIT

Wanneer AAN - door op XBass te drukken, wordt de XBass-instelling doorlopen.

Als u een subwoofer aansluit, kan XBass volledig worden uitgeschakeld.

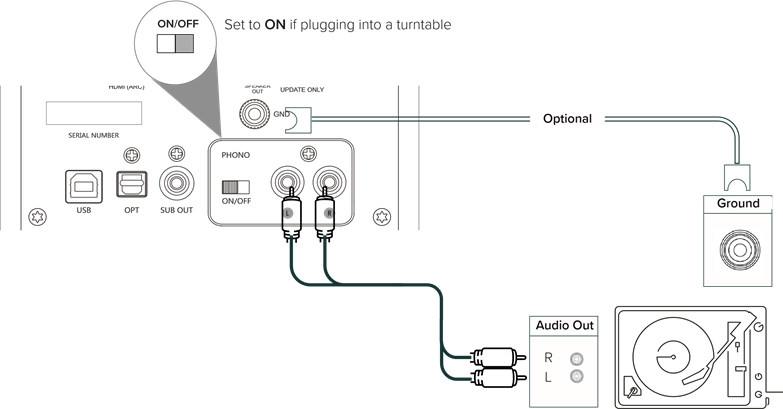

AANSLUITINGEN - PLATENSPELER

Opmerking: Sommige platenspelers hebben een ingebouwde phono-voorversterker die kan worden uitgeschakeld. Zorg ervoor dat de voorversterker van de platenspeler op OFF is ingesteld en dat de DCB41 op ON is ingesteld.

Als u ervoor kiest om de phono-voorversterker van de platenspeler te gebruiken, zorg er dan voor dat de schakelaar op de ON-positie staat en de DCB41 op OFF.

De aardaansluiting is optioneel. Het wordt aanbevolen om het te gebruiken, omdat het resterende ruis kan verminderen.

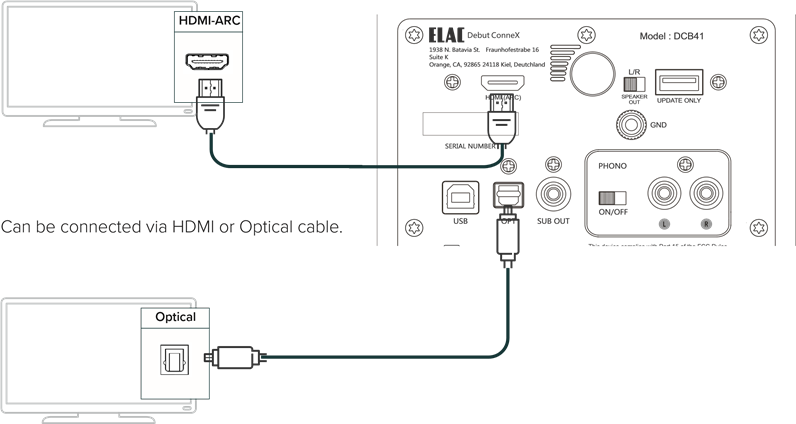

AANSLUITINGEN - TELEVISIE

Opmerking: HDMI ondersteunt eARC- en ARC-ingangen van de meeste televisies.

Uw afstandsbediening van de televisie kan ook de stroom, demping en het volume van uw DEBUT ConneX regelen.

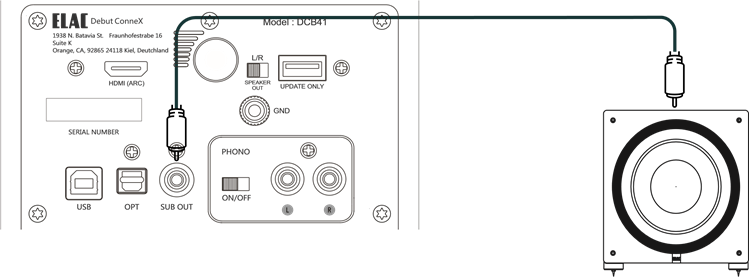

AANSLUITINGEN - SUBWOOFER

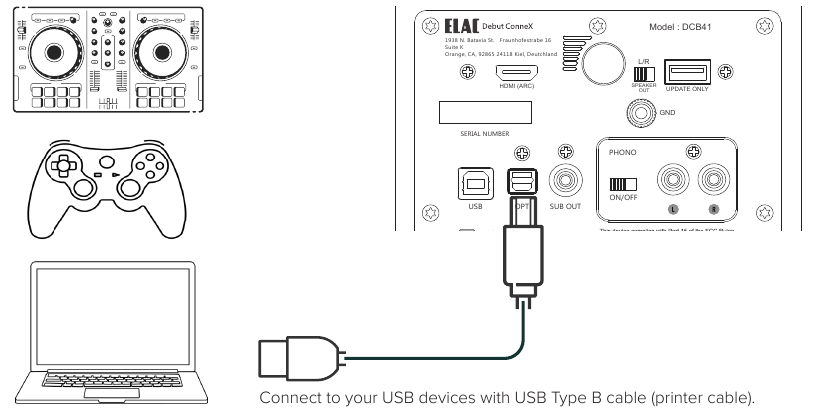

AANSLUITINGEN - COMPUTER

AANSLUITINGEN - BLUETOOTH

Wanneer de stroom voor het eerst wordt ingeschakeld, knippert de BT-LED als er niets mee is gekoppeld.

Wanneer de LED knippert, is "ELAC DCB41" zichtbaar op uw apparaat.

Koppelen kan ook als volgt worden gestart:

Houd de BT-bron op de afstandsbediening ingedrukt totdat de LED knippert.

Houd de volume knop aan de achterkant van de luidspreker ingedrukt wanneer u zich in de BT-ingang bevindt totdat de LED knippert.

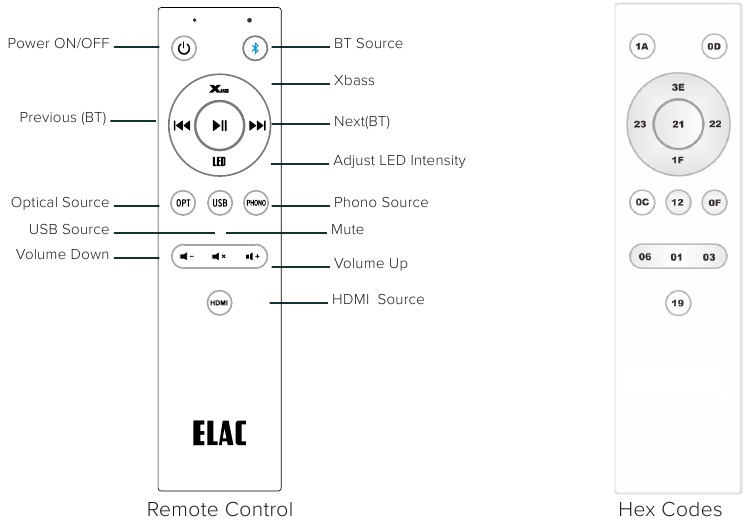

AFSTANDSBEDIENING

LINKER- OF RECHTERLUIDSPREKER INSTELLEN

De L/R-schakelaar verwijst naar de uitgangsklemmen van de luidspreker.

Als de L/R-schakelaar op "L" staat, dan is de luidsprekeruitgang de LINKER luidspreker.

Als de L/R-schakelaar op "R" staat, dan is de luidsprekeruitgang de RECHTER luidspreker.

ALGEMENE INFORMATIE

1. Algemene informatie
   • Lees en volg deze veiligheidsinstructies op.
   • Bewaar ze op een veilige plaats zodat u ze later kunt raadplegen.
   • Neem alle waarschuwingen op de luidspreker en in de handleiding in acht. Controleer de luidspreker voor gebruik op beschadigingen. De luidspreker moet in perfecte staat verkeren. Beschadigde onderdelen kunnen leiden tot persoonlijk letsel.

2. Uitsluitend gebruiken zoals aangegeven

• Sluit de luidspreker(s) aan volgens de instructies in de handleiding.
• Veel ELAC-luidsprekers zijn uitgerust met spikes en/of antislipvoetjes. Ze zijn specifiek bedoeld voor het waterpas stellen van de luidspreker. Voor het waterpas stellen op een oneffen vloer, schroeft u de spikes of antislipvoetjes 2-3 draaien van de schroefdraad los. De luidspreker moet altijd perfect verticaal uitgelijnd zijn: de stabiliteit van de luidspreker mag niet in gevaar worden gebracht door het gebruik van spikes of antislipvoetjes, omdat de luidspreker kan omvallen.

3. Locatie

• Installeer de luidsprekers alleen op een vlakke ondergrond.
• Plaats deze luidsprekers bij het kiezen van de locatie niet op plaatsen die:
• In direct zonlicht staan
• Erg vochtig zijn
• Gevoelig zijn voor trillingen
• Uitzonderlijk warm of koud zijn
• In de buurt van CRT-televisies (de luidsprekers zijn niet magnetisch afgeschermd en kunnen kleurproblemen veroorzaken bij een CRT-televisie).
• Dicht bij magnetische kaarten (Aangezien de luidsprekers niet magnetisch afgeschermd zijn, kan het plaatsen van magnetische kaarten, zoals creditcards of OV-chipkaarten, ertoe leiden dat ze niet meer werken).

4.
   Zorg ervoor dat het product perfect stabiel staat om letsel door omvallen te voorkomen. Houd er rekening mee dat de stabiliteit kan worden verhoogd door het gebruik van spikes op vloerbedekking. De montage van spikes moet echter zorgvuldig worden uitgevoerd vanwege de zeer scherpe uiteinden die letsel kunnen veroorzaken. De stabiliteit op gladde vloeren kan worden verhoogd door het gebruik van klittenband of dubbelzijdige plakband. Installeer de luidspreker niet in de buurt van warmtebronnen zoals radiatoren, verwarmingskleppen, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren, of in gebieden waar explosiegevaar bestaat.

• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Installeer de luidspreker niet in een gesloten rek of in een gesloten kast.
• Plaats geen brandende kaarsen op of in de buurt van de luidspreker.
• Installeer de luidspreker niet in de buurt van transformatoren, omdat elektromagnetische strooivelden bromgeluid op woofers kunnen veroorzaken.
• In combinatie met bepaalde materialen / lakken / materiaaloppervlakken kunnen antislipvoetjes of spike-ringen gekleurde afdrukken op de oppervlakken veroorzaken.
