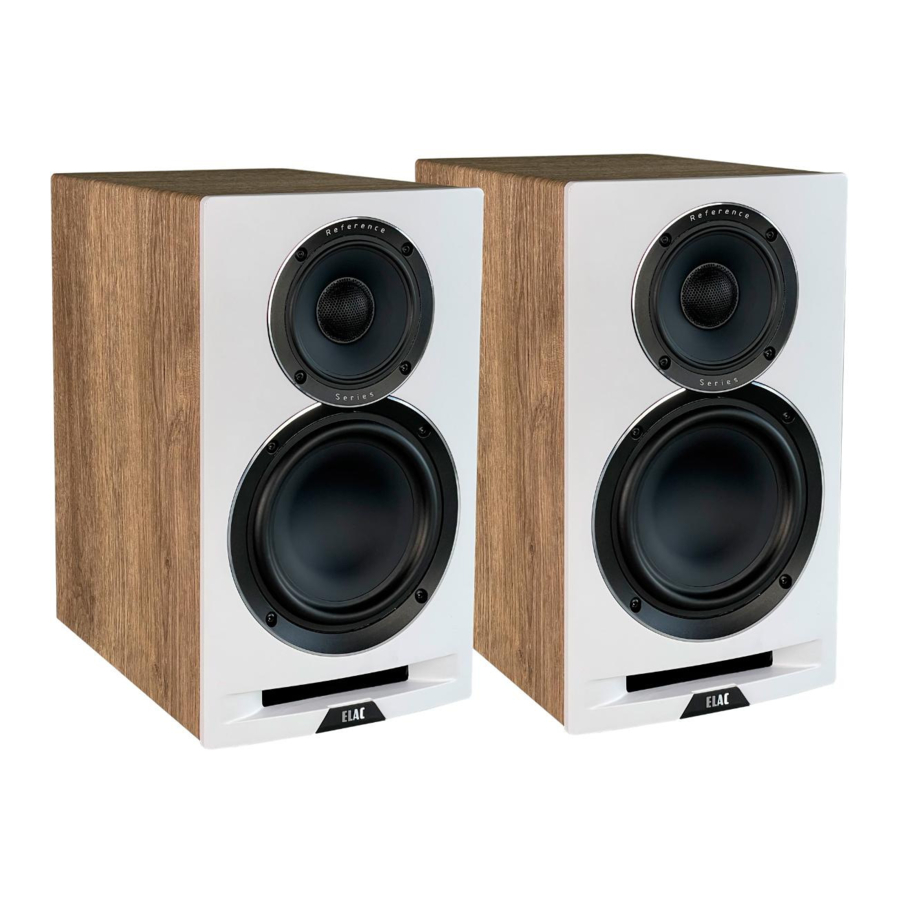

ELAC Uni-Fi Reference UBR62, UFR52, UCR52 - Luidsprekers Handleiding

Voor gebruik

Vermijd schade aan de luidsprekers en andere componenten:

• Pak de luidsprekers voorzichtig uit om fysieke schade aan uw luidsprekers te voorkomen.
• Gebruik draden met de juiste dikte (minimaal 14 gauge draad voor afstanden tot 7,5 meter).
• Zorg ervoor dat de draadpolariteit correct is aangesloten. De meeste luidsprekerkabels zijn gecodeerd voor gebruiksgemak. Zorg ervoor dat de positieve (rode) aansluiting op de versterker is verbonden met de positieve (rode) aansluiting op uw luidsprekers. Volg dezelfde instructies voor de negatieve kant. Strip ongeveer 1,25 cm van de isolatie van de uiteinden van de luidsprekerkabel, draai de blootliggende draden in elkaar en steek deze in de binding post.
• Zorg ervoor dat uw apparatuur is uitgeschakeld voordat u de luidsprekers aansluit.
• Controleer of de positieve en negatieve draden elkaar niet raken nadat ze op de luidsprekeraansluitingen zijn aangesloten.

De meeste klanten sluiten de luidsprekers aan met behulp van een standaard aansluiting, maar sommige klanten geven de voorkeur aan een bi-wire- of bi-amp-aansluiting van de luidsprekers.

Een standaard luidsprekeraansluiting wordt weergegeven in Fig. 1. Voor een standaard aansluiting moet u de kortsluitbruggen op hun plaats houden.

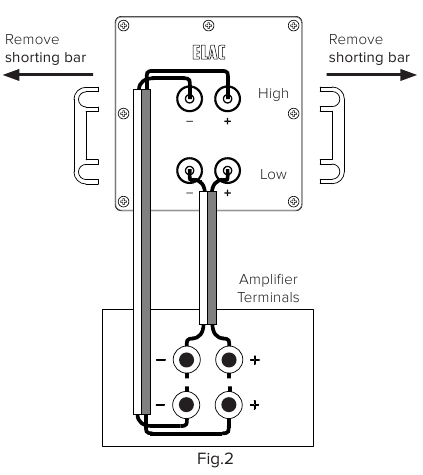

Een bi-wire- of bi-amp-luidsprekeraansluiting wordt weergegeven in Fig. 2. Voor een bi-wire- of bi-amp-aansluiting moet u beide kortsluitbruggen verwijderen.

Installatie van steunpoten en spikes (alleen UFR52)

Het gebruik van de meegeleverde poten zorgt voor een bredere basis voor de luidsprekerkast. De meegeleverde spikes verbeteren de stabiliteit op oneffen oppervlakken en dikke vloerbedekking. Wees voorzichtig bij het omgaan met spikes, omdat ze scherp zijn.

Om krassen of schade aan de kast te voorkomen, draait u de luidspreker ondersteboven op een zacht oppervlak terwijl u de steunpoten en spikes bevestigt. We raden ten zeerste aan om dit met twee personen te doen.

1. Bevestig de poten met de meegeleverde machineschroeven (zie Fig. A).

2. Schroef de spikes erin zoals weergegeven in Fig. B. De luidspreker kan nu weer worden omgedraaid. Wees voorzichtig bij het hanteren van de luidspreker met de spikes geïnstalleerd. Als u hardhouten tegels heeft, gebruik dan de meegeleverde vloerplaatjes (Fig. B).

3. Gebruik de meegeleverde inbussleutel om de hoogte van de spikes aan te passen totdat de luidspreker waterpas staat en alle vier de spikes de vloer raken (Fig. C).

4. Zodra de luidspreker waterpas staat, gebruikt u de meegeleverde afdekkingen om de spikes op hun plaats te vergrendelen (Fig. D).


De magnetisch bevestigde grilles installeren en verwijderen

De mesh-grilles van uw Uni-Fi Reference-luidsprekers zijn ontworpen om indien gewenst te kunnen worden verwijderd. Om ze te verwijderen, houdt u de boven- of onderkant van de grille vast en trekt u voorzichtig. Om de grille terug te plaatsen, lijnt u de randen van de grilles uit met de randen van de kast. De grille wordt gepositioneerd en op zijn plaats gehouden door de magneten die in de grille zijn verwerkt.

ELAC UFR52 Vloerstaande luidsprekers Veiligheidsclip

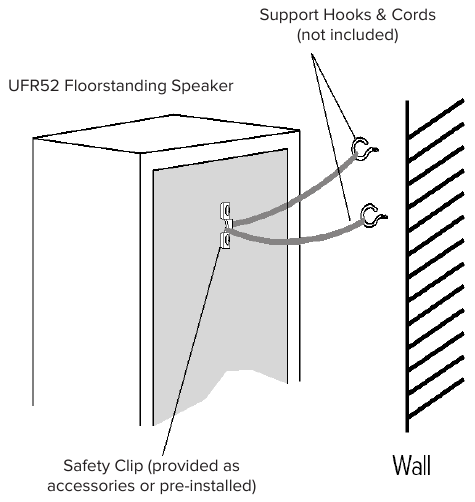

De ELAC UFR52 vloerstaande luidsprekers zijn voorzien van een veiligheidsclip in de accessoiretas. Installeer deze veiligheidsclip aan de achterkant van de kast om de kast aan een muur te bevestigen om kantelen te voorkomen. Gebruik steunhaken (niet meegeleverd) die in een muur zijn geschroefd en leid een koord van de juiste maat (niet meegeleverd) rond de haak en door de veiligheidsclip.

Test of de gemonteerde haken en het koord voorkomen dat de luidspreker kantelt.

De veiligheidsclip is geen montagevoorziening en de luidspreker mag niet met de clip aan de muur worden gehangen. ELAC aanvaardt geen verantwoordelijkheid voor schade als gevolg van onjuiste montage, installatie, onvoldoende sterkte van de installatiematerialen, misbruik of natuurrampen.

Luidsprekerplaatsing

Bereik maximale prestaties en optimale geluidskwaliteit van uw ELAC Uni-Fi Reference-luidsprekers met de juiste luidsprekerplaatsing en -instelling. Hoewel niet alle kamers hetzelfde zijn, gebruikt u de volgende richtlijnen om de luidsprekers voor uw specifieke kamer te configureren. Er zijn geen "exacte" regels of grenzen bij het opstellen van uw luidsprekers, maar de volgende suggesties zullen u helpen om uw gewenste resultaten te optimaliseren. Onthoud dat de beste geluidsopstelling degene is die voor u het beste klinkt, dus wees niet bang om te experimenteren en aanpassingen te maken aan de plaatsing en richting van de luidsprekers.

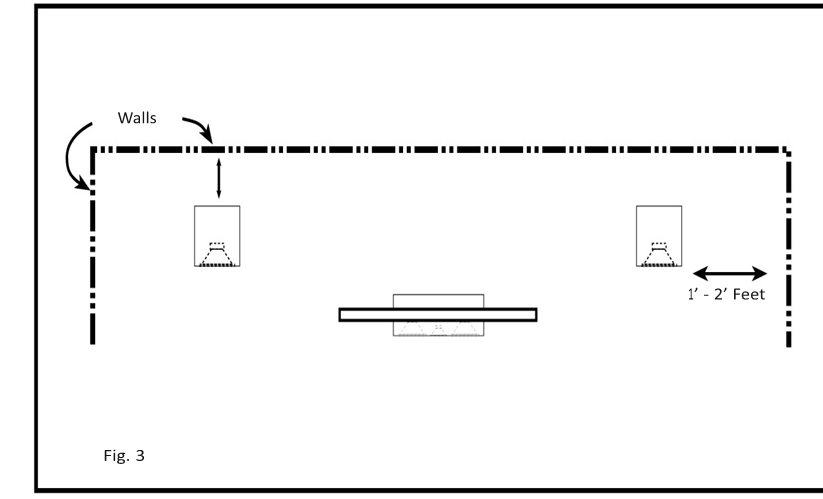

Plaats de luidsprekers ongeveer 30 tot 60 cm afstand (Fig. 3) van grenzen zoals muren en vooral hoeken. Nabijheid van een zij- of achterwand verbetert de basprestaties (output), maar te dichtbij (vooral bij een hoek) kan leiden tot een bas die onnatuurlijk is. Als een hoeklocatie onvermijdelijk is, probeer dan de luidspreker zo te plaatsen dat de afstand tot de achterwand niet gelijk is aan de afstand tot de zijwand.

Stereo-opstelling

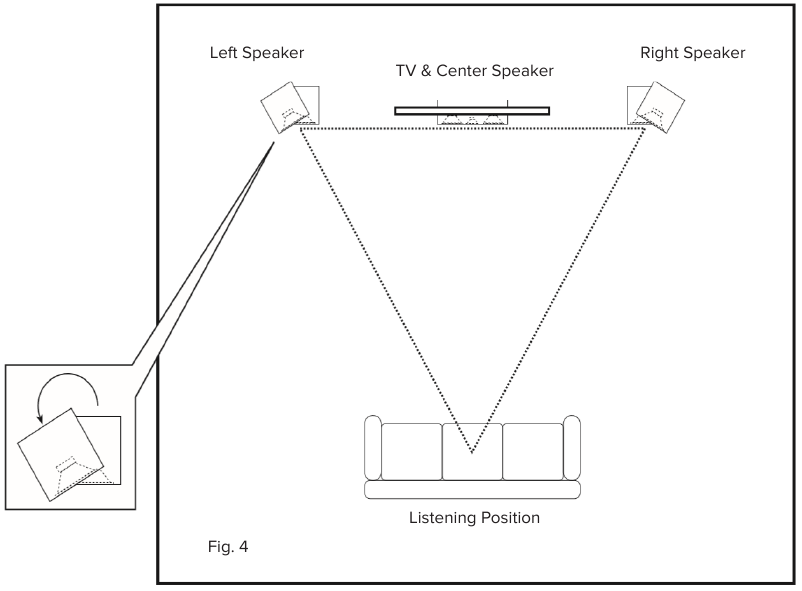

• Voor de beste resultaten en het meest realistische stereobeeld en levensechte geluid, plaatst u de luidsprekers zo dat er een gelijkzijdige driehoek (Fig. 4) ontstaat tussen de luidsprekers en uw favoriete luisterpositie. Deze opstelling zorgt voor de optimale beeldvormingsprestaties.
• Als u merkt dat uw UBR62- of UFR52-luidsprekers links en rechts te ver uit elkaar staan, kantelt u ze (toedelen) naar de luisterpositie om een meer gefocust centraal beeld te krijgen.


Surround sound-opstelling

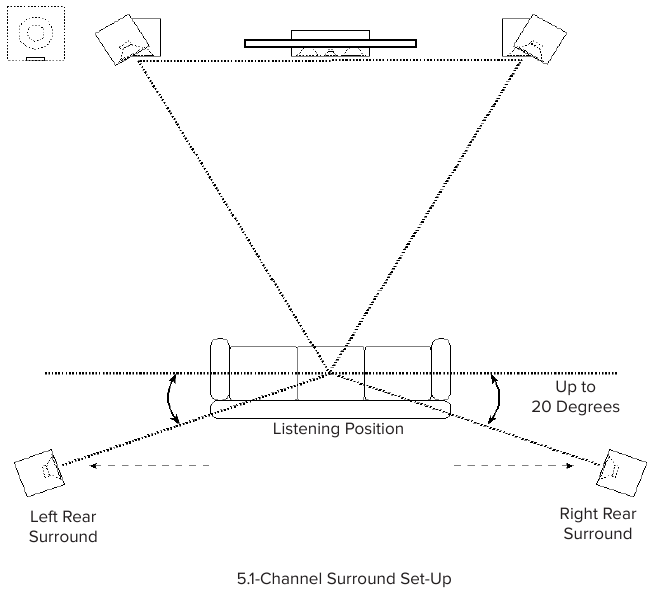

Of u nu de UBR62-boekenplankluidsprekers of de UFR52-vloerstaande luidsprekers gebruikt voor een 5.1-kanaals surround-opstelling, vermijd het plaatsen van de surround-luidsprekers voor uw luisterpositie. De surround-luidsprekers moeten verder uit elkaar staan dan de voorluidsprekers. Verhoog bovendien de luidsprekers tot dezelfde hoogte of iets hoger dan de voorluidsprekers voor het meest omhullende geluidsveld. Net als bij de voorluidsprekers, moet u mogelijk experimenteren met de positionering door de achterste surround-luidsprekers naar het luistergebied te richten.

Middenspeaker-opstelling

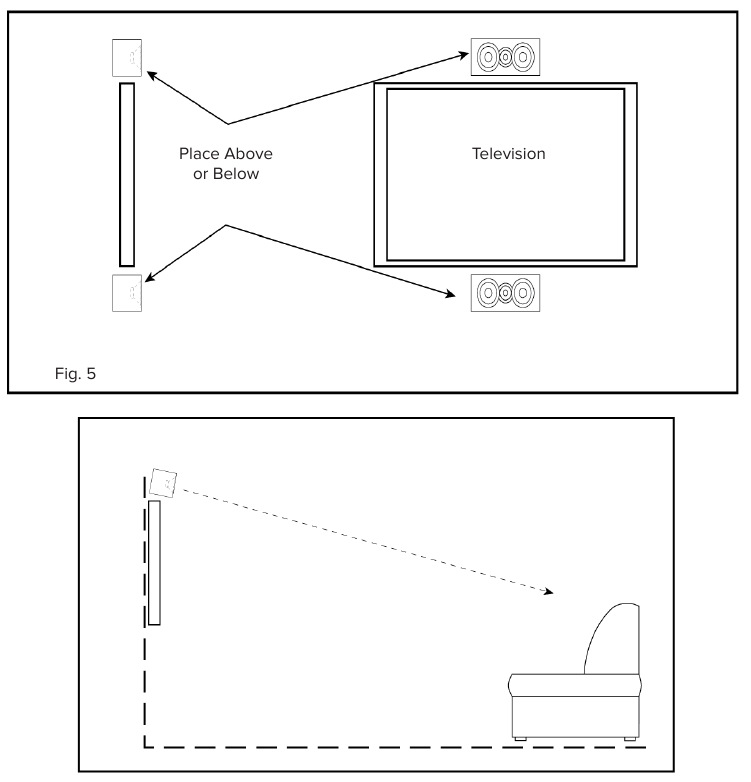

De ELAC UCR52 centerkanaalluidspreker is ontworpen om dialooggulden te produceren en moet boven of onder (Fig. 5) uw televisie worden geplaatst. Lijn hem uit met het midden van de televisie. Probeer de UCR52 zoveel mogelijk op hetzelfde niveau (hoogte) te houden als uw voorluidsprekers voor een gelijkmatiger geluidsbeeld. Het kan erg lastig zijn om dezelfde hoogte voor het middenkanaal te houden, dus het kan nodig zijn om de middenluidspreker omhoog (als hij te laag staat) of omlaag (als hij te hoog staat) te kantelen om hem naar het luistergebied te richten.

Optimale resultaten voor het midden worden verkregen door de grootte van het receiver-/processor-middenkanaal in te stellen op klein. Als u een keuze heeft, stel dan de crossover-frequentie in tussen 50 Hz en 100 Hz.

SPECIFICATIES

Als service vereist is
In het geval dat service vereist is, neem dan contact op met ELAC America op 888-541-0996 of viaklantenservice@elac.us om service of vervanging te regelen. U bent verantwoordelijk voor het leveren van een aankoopbewijs (kopie of originele kassabon). Verzending van en naar ons reparatiecentrum is de verantwoordelijkheid van de oorspronkelijke koper.

Garantie buiten Noord-Amerika
Deze garantie is van toepassing op producten die zijn gekocht in de Verenigde Staten en Canada. Neem voor garantieclaims buiten Noord-Amerika contact op met de lokale dealer/distributeur in het land van aankoop.

Veiligheidsinstructies

Algemene informatie

• Lees en volg deze veiligheidsinstructies.
• Bewaar ze goed voor toekomstig gebruik.
• Neem alle waarschuwingen op de luidspreker en in de handleiding in acht. Controleer de luidspreker voor gebruik op schade. De luidspreker moet in perfecte staat verkeren. Beschadigde onderdelen kunnen leiden tot persoonlijk letsel.

Gebruik alleen zoals aangegeven

• Sluit de luidspreker(s) aan volgens de instructies in de handleiding.
• Veel ELAC-luidsprekers zijn uitgerust met spikes en/of antislipvoeten. Deze zijn uitdrukkelijk bedoeld om de luidspreker waterpas te zetten. Voor het waterpas zetten op een oneffen vloer, draait u de spikes of antislipvoeten 2-3 slagen los. De luidspreker moet altijd perfect verticaal uitgelijnd zijn: de stabiliteit van de luidspreker mag niet in gevaar komen door spikes of antislipvoeten te gebruiken, omdat de luidspreker kan omvallen.

Locatie

• Installeer de luidsprekers alleen op een vlakke ondergrond
• Plaats deze luidsprekers niet op locaties die:
• In direct zonlicht staan
• Erg vochtig zijn
• Gevoelig zijn voor trillingen
• Uitzonderlijk warm of koud zijn
• In de buurt van CRT-televisies (de luidsprekers zijn niet magnetisch afgeschermd en kunnen kleurproblemen veroorzaken bij een op CRT gebaseerde tv)
• Dicht bij magnetische kaarten (Aangezien de luidsprekers niet magnetisch afgeschermd zijn, kan het plaatsen van magnetische kaarten zoals creditcards of OV-kaarten ertoe leiden dat ze defect raken).

Zorg ervoor dat het product perfect stabiel staat om letsel door omvallen te voorkomen. Houd er rekening mee dat de stabiliteit kan worden verhoogd door spikes te gebruiken op tapijtoppervlakken. De montage van spikes moet echter zorgvuldig worden uitgevoerd vanwege hun zeer scherpe uiteinden die letsel kunnen veroorzaken. De stabiliteit op gladde vloeren kan worden verhoogd door klittenband of dubbelzijdige tape te gebruiken. Installeer de luidspreker niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsventielen, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren, of in gebieden waar er een risico op explosie is.

• Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.
• Installeer de luidspreker niet in een gesloten rek of in een gesloten kast.
• Plaats geen brandende kaarsen op of in de buurt van de luidspreker.
• Installeer de luidspreker niet in de buurt van transformatoren, omdat elektromagnetische strooivelden bromgeluiden op woofers kunnen veroorzaken.
• In combinatie met bepaalde materialen / lakken / materiaaloppervlakken kunnen antislipvoeten of spike-ringen gekleurde afdrukken op de oppervlakken veroorzaken.

Overbelasting
Extreme overbelasting van het apparaat door een zeer hoog volume kan schade aan afzonderlijke componenten veroorzaken. Vanwege het mogelijke gevaar mag u luidsprekers nooit onbeheerd achterlaten onder extreme overbelastingsomstandigheden.

Service

Open de kast niet, omdat de componenten en geleiders stroom kunnen voeren! Onderhoud mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Service is vereist wanneer de luidspreker op enigerlei wijze is beschadigd, zoals schade aan het netsnoer of de stekker, of wanneer er vloeistof is gemorst of er voorwerpen op de luidspreker zijn gevallen, de luidspreker is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen. Om het risico op elektrische schokken te verminderen, mag u de luidspreker niet openen. Onderhoud mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Reiniging
OPMERKING: Reinig alleen met een zachte, gladde doek of met een stofborstel. Gebruik geen schuurmiddelen, alcohol, benzeen, meubelpoets of andere reinigingsmiddelen! Moderne meubels zijn vaak gecoat met meerdere vernissen en kunststoffen die met chemische middelen kunnen worden behandeld. Sommige van deze middelen bevatten stoffen die de rubberen voetjes aantasten of verzachten. Daarom raden we u aan om een antislipmat onder de luidspreker(s) te plaatsen.

Volume

Continu hoog volume kan ernstige schade aan uw gehoor veroorzaken. Luister alstublieft verantwoordelijk.
