ELAC Uni-Fi 2.0 UB52, UF52, UC52 - Handleiding luidsprekers

Filosofie

Sinds onze oprichting (1926) heeft ELAC altijd gestreefd naar het allerbeste.

Uw nieuwe ELAC-luidsprekers zijn gebouwd volgens de hoogste normen met behulp van hoogwaardige componenten die zorgvuldig zijn vervaardigd om de beste geluidskwaliteit in hun klasse te leveren. Ze zijn ontwikkeld door een gepassioneerde groep mensen wiens enige doel is om een nieuwe dimensie van geluidskwaliteit in uw huis te brengen. Geniet ervan!

Voor gebruik

Vermijd schade aan de luidsprekers en andere componenten:

• Pak de luidsprekers voorzichtig uit om fysieke schade aan uw luidsprekers te voorkomen.
• Gebruik draden met de juiste dikte (minimaal 14 gauge draad voor lengtes tot 7,5 meter).

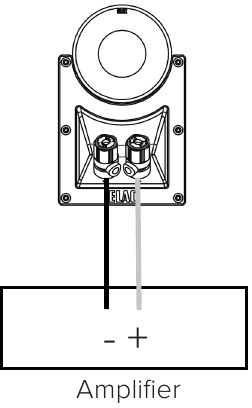

• Zorg ervoor dat de polariteit van de draden correct is aangesloten. De meeste luidsprekerkabels zijn gecodeerd voor gebruiksgemak. Zorg ervoor dat de positieve (rode) aansluiting op de versterker is aangesloten op de positieve (rode) aansluiting op uw luidsprekers. Volg dezelfde instructies voor de negatieve kant. Strip ongeveer 1,25 cm van de isolatie van de uiteinden van de luidsprekerkabel, draai de kale strengen in elkaar en steek ze in de binding post.
• Zorg ervoor dat uw apparatuur is uitgeschakeld voordat u luidsprekers aansluit.
• Controleer of de positieve en negatieve draden elkaar niet raken nadat ze op de luidsprekeraansluitingen zijn aangesloten.


Installatie van steunvoeten en spikes (alleen UF52)

Het gebruik van de meegeleverde voeten zorgt voor een bredere steunbasis voor de luidsprekerkast. De meegeleverde spikes verbeteren de stabiliteit op oneffen oppervlakken en dikke vloerbedekking. Wees voorzichtig bij het hanteren van spikes, want ze zijn scherp.

Om te voorkomen dat de kast bekrast of beschadigd raakt, draait u de luidspreker ondersteboven op een zacht oppervlak terwijl u de steunvoeten en spikes bevestigt. We raden ten zeerste aan dat een tweede persoon helpt bij dit proces.

1. Bevestig de voeten met de meegeleverde machineschroeven (zie afb. A).

2. Schroef de spikes vast zoals weergegeven in AFB. B. De luidspreker kan nu weer worden omgedraaid. Wees voorzichtig bij het hanteren van de luidspreker met de spikes geïnstalleerd. Als u een hardhouten tegelvloer heeft, gebruik dan de meegeleverde vloerschijven (afb. B).

3. Gebruik de meegeleverde inbussleutel om de hoogte van de spikes aan te passen totdat de luidspreker waterpas staat en alle vier de spikes de vloer raken (afb. C).

4. Zodra de luidspreker waterpas staat, gebruikt u de meegeleverde afdekkingen om de spikes op hun plaats te vergrendelen (afb. D).


Plaatsing van de luidsprekers

Bereik maximale prestaties en optimale geluidskwaliteit van uw ELAC Uni-Fi 2.0-luidsprekers met de juiste plaatsing en installatie van de luidsprekers. Hoewel niet alle kamers hetzelfde zijn, gebruikt u de volgende richtlijnen om de luidsprekers voor uw specifieke kamer te configureren. Er zijn geen "exacte" regels of grenzen bij het opstellen van uw luidsprekers, maar de volgende suggesties helpen u bij het optimaliseren van uw gewenste resultaten. Onthoud dat de beste geluidsopstelling is wat voor u het beste klinkt, dus wees niet bang om te experimenteren en aanpassingen te maken aan de plaatsing en directiviteit van de luidsprekers.

Plaats de luidsprekers ongeveer 30 tot 60 cm verwijderd (afb. 1) van begrenzingen zoals muren en vooral hoeken.

AFB. 1
De nabijheid van een zij- of achterwand zal de basprestaties (output) verbeteren, maar te dichtbij (vooral bij een hoek) kan leiden tot een onnatuurlijke bas. Als een hoeklocatie onvermijdelijk is, probeer dan de luidspreker zo te plaatsen dat de afstand tot de achterwand niet gelijk is aan de afstand tot de zijwand.

Stereo-opstelling

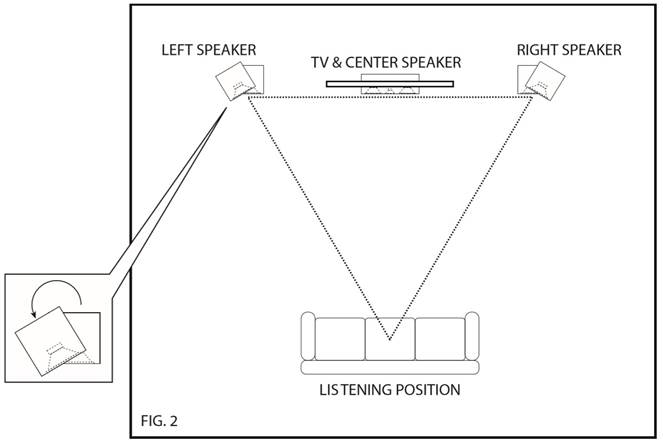

• Voor de beste resultaten en het meest realistische stereobeeld en levensechte geluid, plaatst u de luidsprekers zo dat een gelijkzijdige driehoek (afb. 2) ontstaat tussen de luidsprekers en uw favoriete luisterpositie. Deze opstelling zorgt voor de optimale beeldprestaties.

  2–KANAALS STEREO-OPSTELLING
• Als u merkt dat uw linker- en rechterluidspreker te ver uit elkaar staan, kantel ze dan (naar binnen) naar de luisterpositie om een meer gefocust centraal beeld te krijgen.

Surround sound-opstelling

Of u nu de Uni-Fi 2.0 boekenplank- of de Uni-Fi 2.0 vloerstaande luidsprekers gebruikt voor een 5.1-kanaals surround-opstelling, vermijd het plaatsen van de surround-luidsprekers voor uw luisterpositie. De surround-luidsprekers moeten verder uit elkaar staan dan de voorluidsprekers. Verhoog bovendien de luidsprekers tot dezelfde hoogte of iets hoger dan de voorluidsprekers voor het meest omhullende geluidsveld. Net als bij de voorluidsprekers moet u mogelijk experimenteren met de positionering door de achterste surround-luidsprekers naar het luistergebied te richten.

5.1-KANAALS SURROUND-OPSTELLING

Middenluidsprekeropstelling

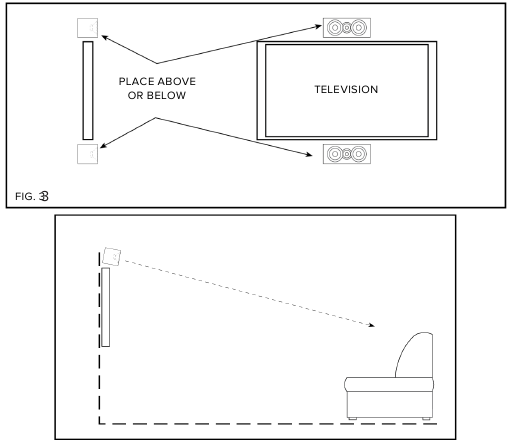

De ELAC UC52 centerkanaal is ontworpen om dialooggemuiden te produceren en moet boven of onder (afb. 3) uw televisie worden geplaatst. Lijn deze uit met het midden van de televisie. Probeer de UC52 zoveel mogelijk op hetzelfde niveau (hoogte) te houden als uw voorluidsprekers voor een egaler geluidsbeeld. Het aanhouden van dezelfde hoogte voor het centerkanaal kan erg lastig zijn, dus het kan nodig zijn om de centerluidspreker omhoog (als deze te laag is) of omlaag (als deze te hoog is) te kantelen om deze op het luistergebied te richten.

Optimale resultaten voor het center worden verkregen door de grootte van het receiver/processor centerkanaal in te stellen op klein. Als u een keuze heeft, stelt u de crossover-frequentie in tussen 50 en 100 Hz.

SPECIFICATIES

Veiligheidsinstructies

Algemene informatie

• Lees en volg deze veiligheidsinstructies.
• Bewaar ze veilig voor toekomstig gebruik.
• Neem alle waarschuwingen op de luidspreker en in de handleiding in acht. Controleer de luidspreker voor gebruik op schade. De luidspreker moet in perfecte staat verkeren. Beschadigde onderdelen kunnen leiden tot persoonlijk letsel.

Gebruik alleen zoals aangegeven

• Sluit de luidspreker(s) aan volgens de instructies in de handleiding.
• Veel ELAC-luidsprekers zijn uitgerust met spikes en/of antislipvoeten. Ze zijn uitdrukkelijk bedoeld om de luidspreker waterpas te zetten. Voor het waterpas zetten op een oneffen vloer, draait u de spikes of antislipvoeten 2-3 slagen los. De luidspreker moet altijd perfect verticaal zijn uitgelijnd: de stabiliteit van de luidspreker mag niet in gevaar worden gebracht door spikes of antislipvoeten te gebruiken, omdat de luidspreker kan omvallen.

Locatie

• Installeer de luidsprekers alleen op een vlakke ondergrond
• Bij het kiezen van de locatie van deze luidsprekers, plaats ze dan niet op locaties die:
  • In direct zonlicht
  • Erg vochtig
  • Gevoelig voor trillingen
  • Uitzonderlijk heet of koud
  • In de buurt van CRT-televisies (de luidsprekers zijn niet magnetisch afgeschermd en kunnen kleurproblemen veroorzaken bij een op CRT gebaseerde tv)
  • Dicht bij magnetische kaarten (aangezien de luidsprekers niet magnetisch zijn afgeschermd, kan het plaatsen van magnetische kaarten, zoals creditcards of OV-kaarten, ertoe leiden dat ze niet meer werken).

Zorg ervoor dat het product perfect stabiel staat om letsel door omvallen te voorkomen. Houd er rekening mee dat de stabiliteit kan worden verhoogd door spikes te gebruiken op vloerbedekking. De montage van spikes moet echter zorgvuldig worden uitgevoerd vanwege hun zeer scherpe uiteinden die letsel kunnen veroorzaken. De stabiliteit op gladde vloeren kan worden verhoogd door klittenband of dubbelzijdige tape te gebruiken. Installeer de luidspreker niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsventielen, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren, of in gebieden waar explosiegevaar bestaat.

• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Installeer de luidspreker niet in een gesloten rek of in een gesloten kast.
• Plaats geen brandende kaarsen op of in de buurt van de luidspreker.
• Installeer de luidspreker niet in de buurt van transformatoren, omdat elektromagnetische strooivelden bromgeluid op woofers kunnen veroorzaken.
• In combinatie met bepaalde materialen / lakken / materiaaloppervlakken kunnen antislipvoeten of spike-ringen gekleurde afdrukken op de oppervlakken veroorzaken.

Overbelasting

• Extreme overbelasting van het apparaat als gevolg van een zeer hoog volume kan schade aan afzonderlijke componenten veroorzaken. Vanwege het mogelijke gevaar mag u luidsprekers nooit onbeheerd achterlaten in extreme overbelastingsomstandigheden.

Service

Open de kast niet, omdat de componenten en geleiders stroom kunnen geleiden! Onderhoud mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Service is vereist wanneer de luidspreker op enigerlei wijze is beschadigd, zoals schade aan het netsnoer of de stekker, of wanneer er vloeistof is gemorst of er voorwerpen op de luidspreker zijn gevallen, de luidspreker is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Om het risico op elektrische schokken te verminderen, mag u de luidspreker niet openen. Onderhoud mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Schoonmaken

OPMERKING: Alleen reinigen met een zachte, gladde doek of met een stofborstel. Gebruik geen schuurmiddelen, alcohol, benzeen, meubelpoets of andere middelen voor het reinigen! Moderne meubels zijn vaak gecoat met meerdere vernissen en kunststoffen die met chemische middelen kunnen worden behandeld. Sommige van deze middelen bevatten stoffen die de rubberen voetjes aantasten of verzachten. Daarom raden we aan om een antislipmat onder de luidspreker(s) te plaatsen.

Volume

Continu hoog volume kan ernstige schade aan uw gehoor veroorzaken. Luister alstublieft verantwoordelijk.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ELAC Uni-Fi 2.0 UB52, UF52, UC52 - Handleiding luidsprekers
