ANCEL BZ700 - Handleiding voor Multi-System Scanner

Productbeschrijvingen

1. BZ700 werkt op de meeste voertuigen die na 1996 voldoen aan de OBDII-normen in de VS, Europa en Azië.
2. Mercedes-Benz auto's (inclusief Maybach), (1991-2021) Mercedes-Benz Sprinter (bedrijfswagenreeks, sommige van deze modellen hebben een 38PIN diagnostische interface, die niet wordt ondersteund). Benz Smart (Smart).

Productspecificatie

2,8'LCD, 320 x 240 pixels kleurenscherm
Werkspanning: 8V-18V
Bedrijfstemperatuur: 0ºC-60ºC(32-140ºF)
Opslagtemperatuur: -20ºC-70ºC(4-158ºF)

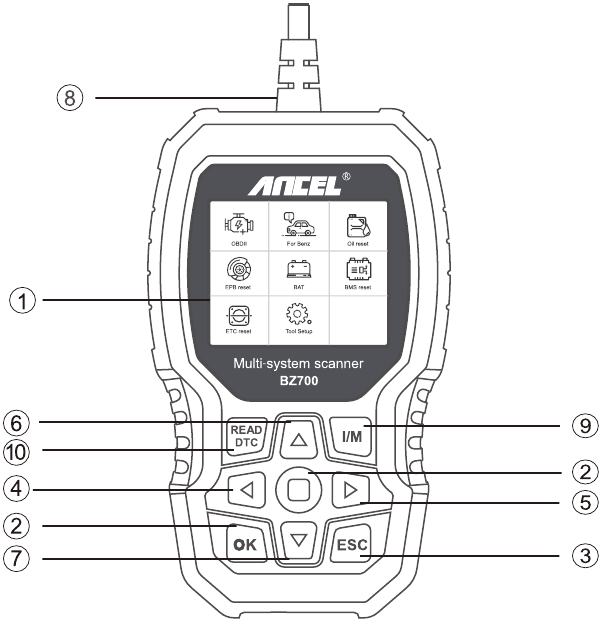

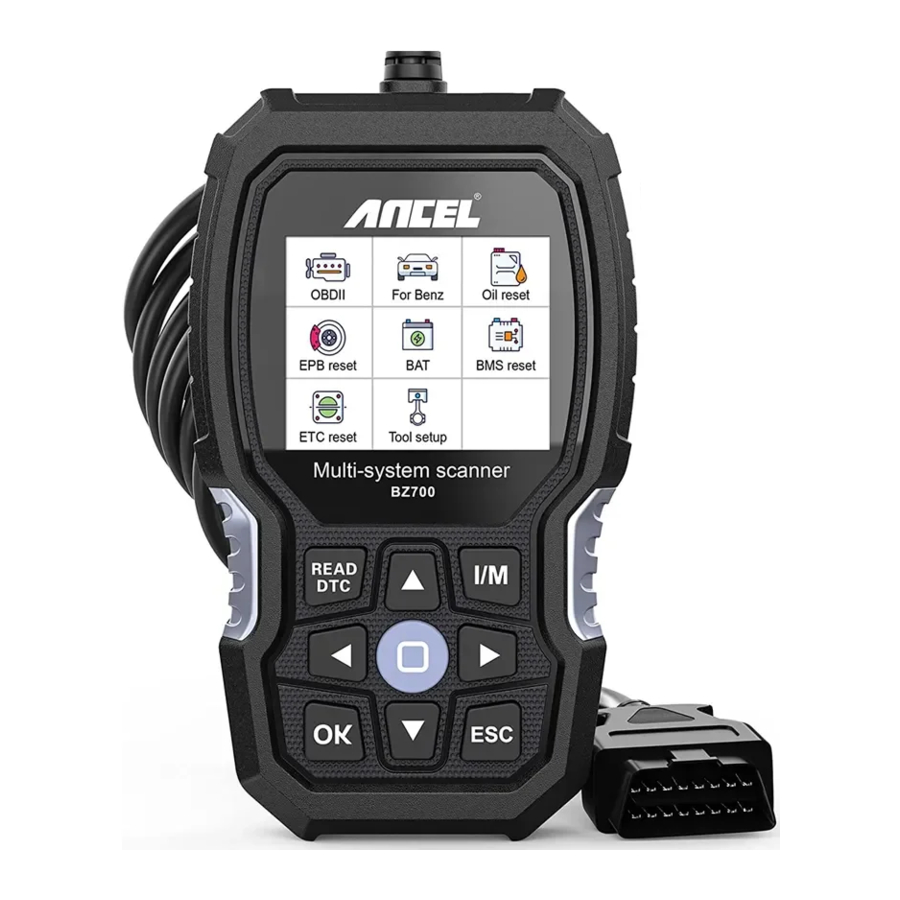

Beschrijving van uiterlijk en knoppen

1. LCD DISPLAY - Geeft testresultaten weer. Display met achtergrondverlichting, 320 x 240 pixels.
2. [OK] BUTTON Bevestigt een selectie (of actie) uit een menu.
3. [ESC ]BUTTON - Annuleert een selectie (of actie) uit een menu of keert terug naar het menu.
4. [LEFT] SCROLL BUTTON - Beweeg naar links door het menu en submenu in de menu-modus, bij het scrollen in een data-interface kan de linker toets worden gebruikt om naar het laatste scherm te gaan.
5. [RIGHT] SCROLL BUTTON - In de menu-modus beweeg je door de menu- en submenu-items naar rechts, bij het scrollen in een data-interface kan de rechter toets worden gebruikt om naar het volgende scherm te gaan.
6. [UP] SCROLL BUTTON - In de menu-modus omhoog bewegen door de menu- en submenu-items. Bij het ophalen van gegevens voor meer dan één scherm, door het scherm omhoog te bewegen naar het vorige scherm voor meer gegevens.
7. [DOWN] SCROLL BUTTON - In de menu-modus de menu- en submenu-items gebruiken om omlaag te bewegen. Als er gegevens worden opgehaald voor meer dan één scherm, beweeg dan het scherm omlaag naar het volgende scherm voor meer gegevens.
8. OBD-16PlN CONNECTOR - Verbindt de scantool met de Data Link Connector (DLC) van het voertuig.
9. [I/M] BUTTON - Snelle controle van de emissiebereidheid van de staat en controle van de rijcyclus.
10. [READ DTC] BUTTON - Snel uitlezen van de foutcode van het voertuig.

I/M-gereedheid

Opmerkingen:
MIL geel - Dashboard MIL AAN
MIL grijs Dashboard MIL UIT
- niet ondersteund
-compleet X
-niet compleet

Diagnose

Voor Benz

Dit product test voornamelijk Mercedes-Benz, Sprinter en Smart. Laten we Mercedes-Benz als voorbeeld nemen om de algemene functies van het product te analyseren.
Selecteer [For Benz] en het wordt als volgt weergegeven:

1. Selecteer [OK] om verder te gaan, selecteer in [For Benz Diagnose] [Last Test Record] en de volgende interface verschijnt:

   Opmerking: In de laatste testrecord kunt u snel het resultaat van de laatste test vinden.
2. In [Automatically Search] kan het de naam en het jaar van het voertuig identificeren aan de hand van het VIN.

   Markeer [Automatically Search] om VIN te lezen om specifieke modellen en chassis te analyseren en te identificeren. Momenteel ondersteunen alleen Mercedes-Benz auto's automatische herkenning, en Smart en Sprinter ondersteunen geen Automatically Search.

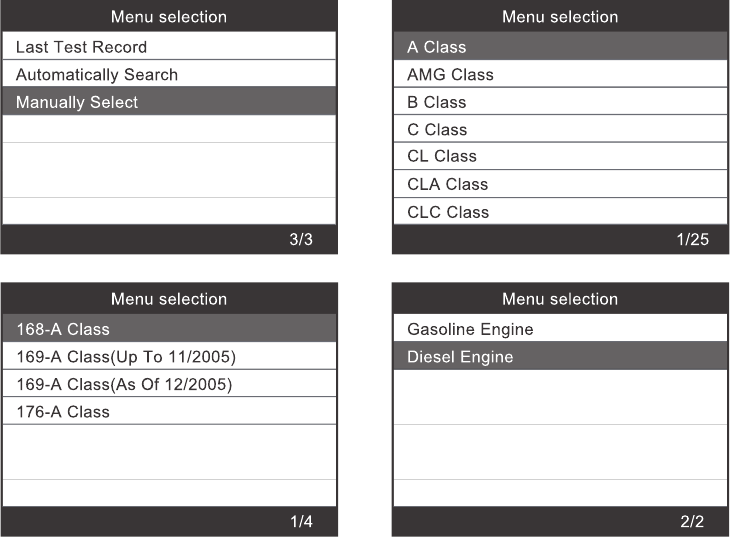

3. Manually Select: Als de automatically Search abnormaal is, kan de klant de Manually Select gebruiken om te testen.
   In [Manually Select] wordt het als volgt weergegeven:


   Selecteer [Health Report], het wordt als volgt weergegeven:

   Selecteer [Control Units], het wordt als volgt weergegeven:


   Selecteer [Version Information], het wordt als volgt weergegeven:

   Selecteer [Read Fault Codes], het wordt als volgt weergegeven:

   Selecteer [Erase Fault Codes], het wordt als volgt weergegeven:

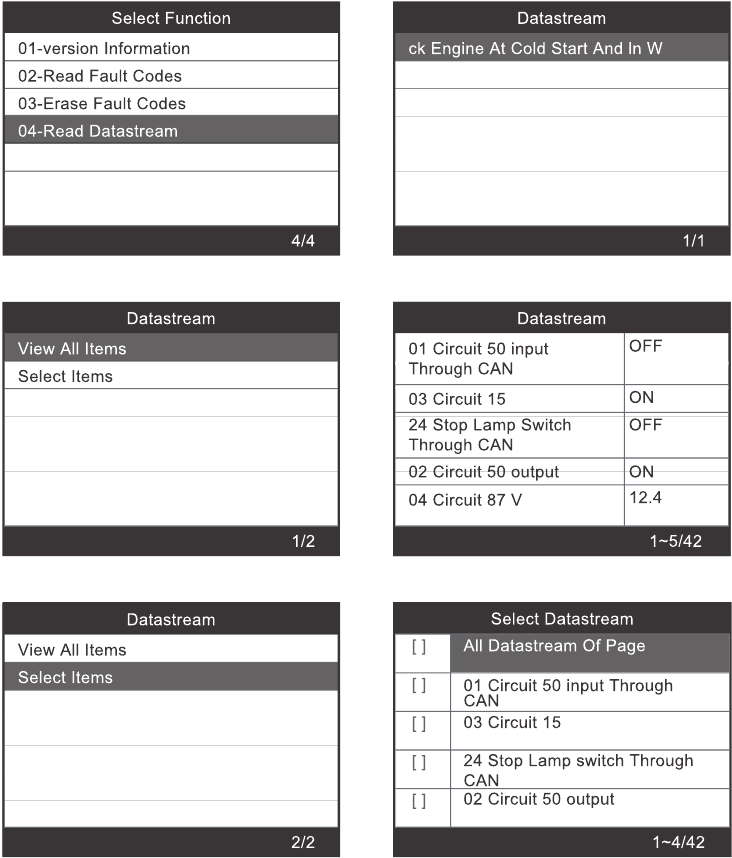

   Selecteer [Read Datastream], het wordt als volgt weergegeven:

   Markeer: Selecteer de knoppen [LEFT] en [RIGHT] om te bladeren
   Selecteer de knoppen [UP] en [DOWN] om één voor één te selecteren
   Selecteer de knop [OK] om de datastroom te selecteren Selecteer de knop [ESC] om de datastroom te lezen

   Selecteer [Special Functions], het wordt als volgt weergegeven:


Opmerking: De speciale functies die door verschillende modellen worden ondersteund, zijn verschillend.

Speciale functies voor Benz

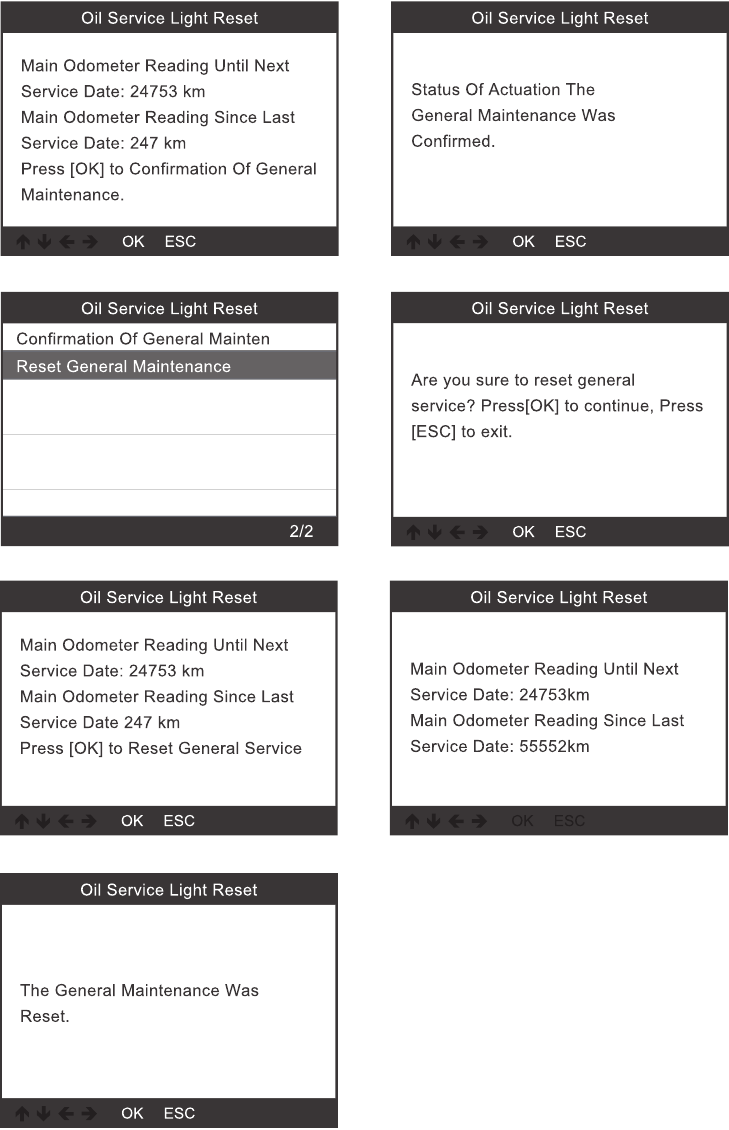

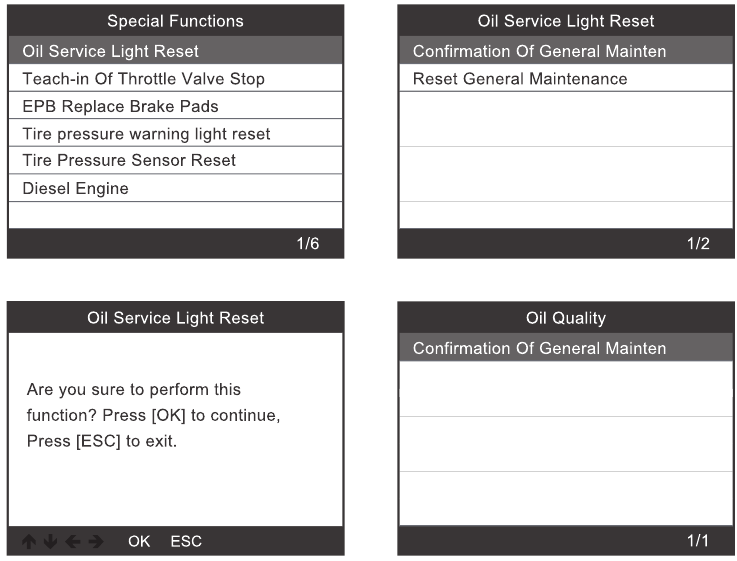

1. Reset olieservice-indicatielampje
   Selecteer [Special Functions] en ga naar [Oil Service Light Reset]. Volg de instructies op de interface om de Reset olieservice-indicatielampje te voltooien. De specifieke stappen zijn als volgt


   Opmerking: Het bovenstaande is de hoofdinhoud van Reset olieservice-indicatielampje; bedien het apparaat volgens de bovenstaande stappen.

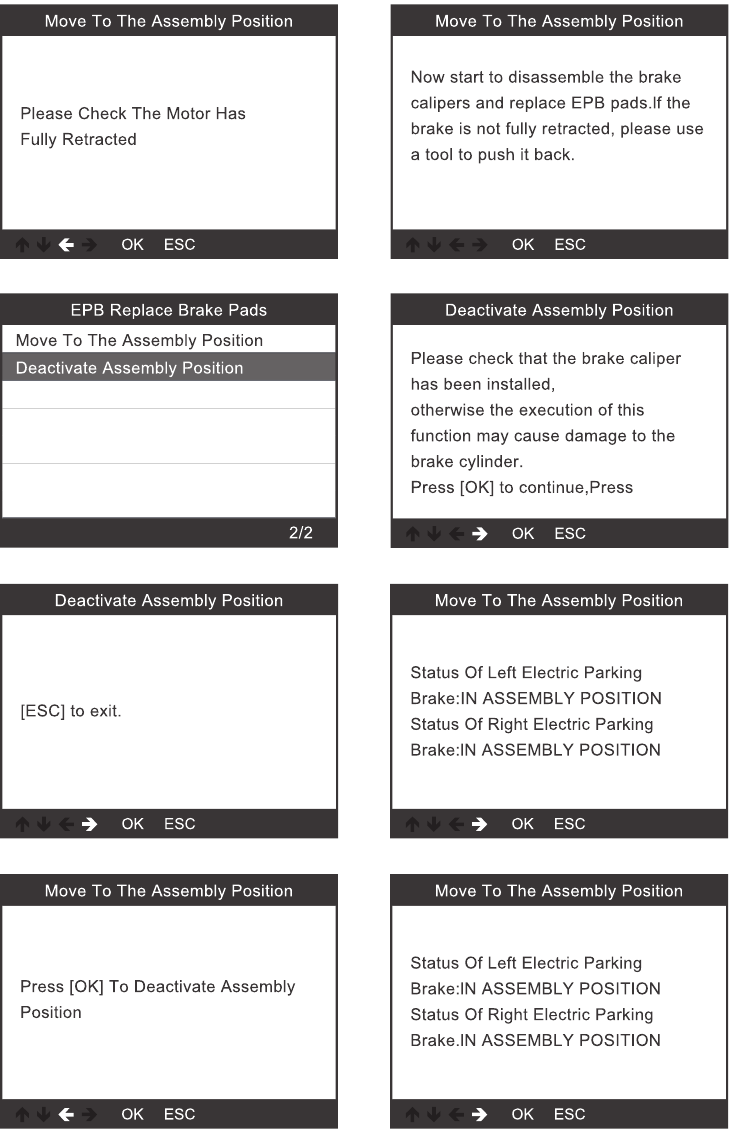

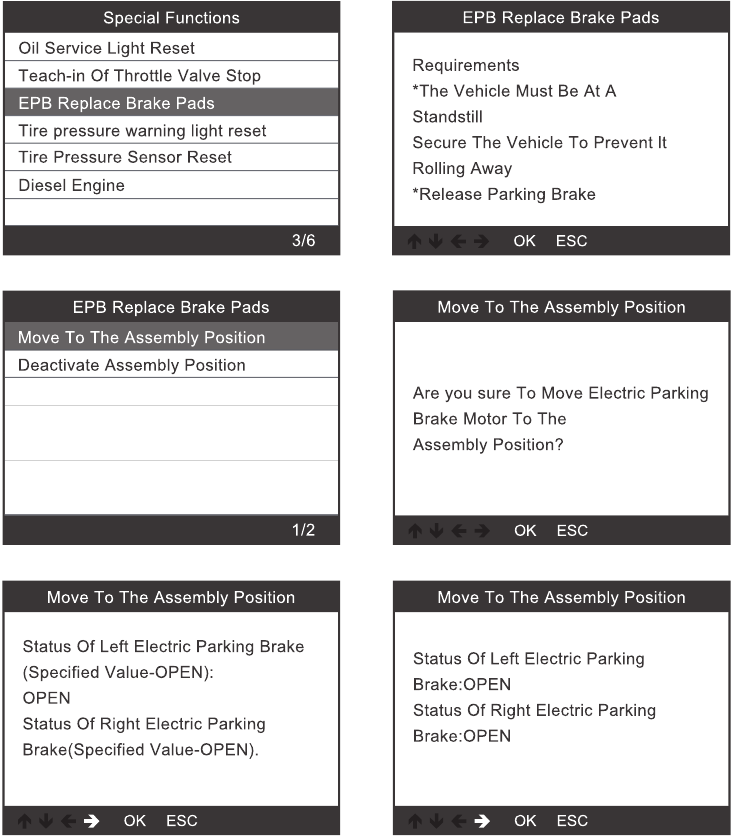

2. EPB Vervang remblokken
   Selecteer [Special Functions] en ga naar [EPB Replace Brake Pads]. Volg de instructies op de interface om de EPB te voltooien
   Vervang remblokken. De specifieke stappen worden weergegeven in de onderstaande afbeelding.




Opmerking: De speciale functies van elk model zijn verschillend, gelieve overeenkomstig de daadwerkelijke werking.

OBDII-systeem

Codes lezen

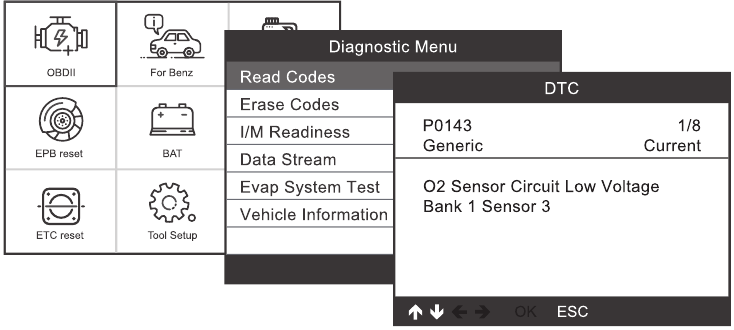

Selecteer [OBDII] en selecteer [Read Codes], het wordt als volgt weergegeven:

Codes wissen

Selecteer [OBDII] en selecteer [Erase Codes], het wordt als volgt weergegeven:

Er verschijnt een waarschuwingsbericht waarin om uw bevestiging wordt gevraagd.

Druk op de knop [OK] om te bevestigen

I/M-gereedheid

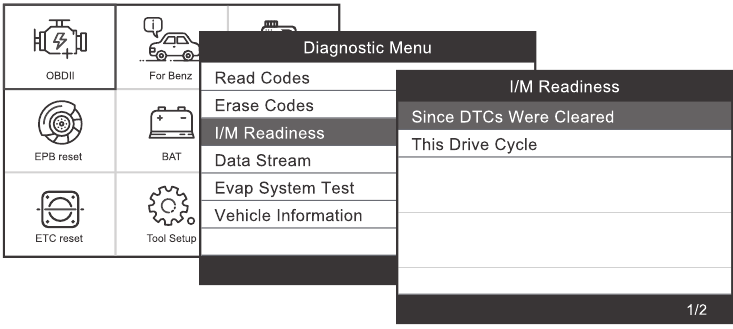

Selecteer [OBDII] en selecteer [I/M Readiness], het wordt als volgt weergegeven:

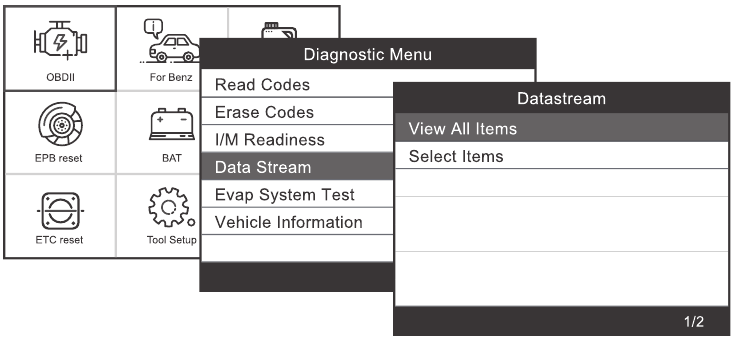

Datastroom

Selecteer [OBDII] en selecteer [Data Stream], het wordt als volgt weergegeven:

Evap-systeemtest

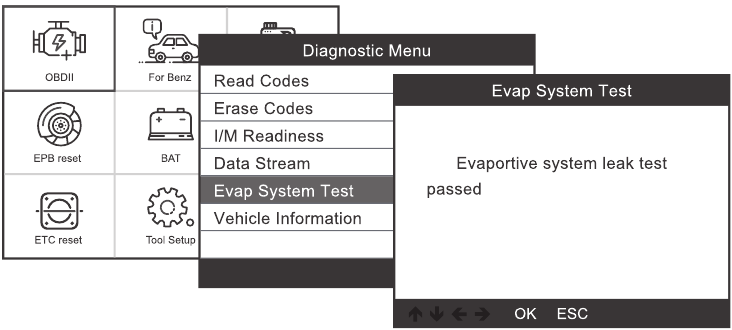

Selecteer [OBDII] en selecteer [EVAP System Test], het wordt als volgt weergegeven:

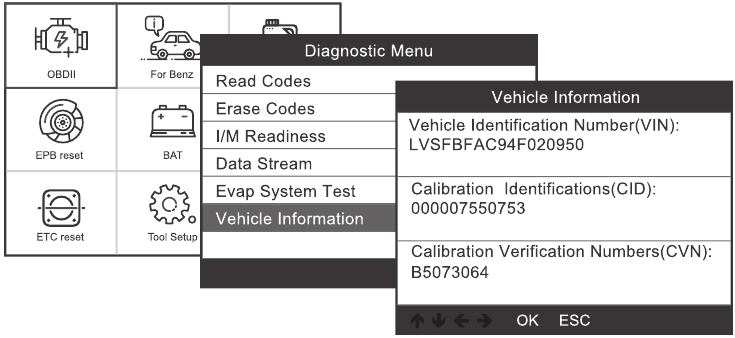

Voertuiginformatie

Selecteer [OBDII] en selecteer [Vehicle Information], het wordt als volgt weergegeven:

BAT-controle

Met deze functie kunt u de accuspanning in realtime aflezen.
Gebruik in het hoofdmenu de navigatieknop LINKS/ RECHTS om het menu BAT te selecteren en druk op de knop OK. Het scherm geeft de onderstaande interface weer:

Schakel de motor uit

Wanneer u op [OK] drukt en de detectie start, wordt de interface weergegeven:

Tool setup

Taal

Selecteer [Language] en het wordt als volgt weergegeven:

Beeper

Selecteer [Beeper] en het wordt als volgt weergegeven:

Instructies (Weergave bij opstarten)

Selecteer [Instructions (Display at startup)] en het wordt als volgt weergegeven:

Meeteenheid

Selecteer [Unit of measure] en het wordt als volgt weergegeven:

Skin-stijl

Selecteer [Skin Style] en het wordt als volgt weergegeven:

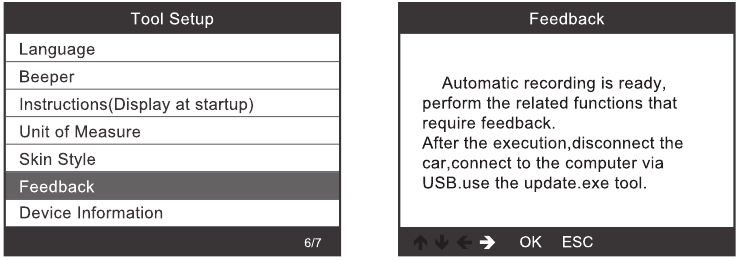

Feedback

1. Als het apparaat een verbindingsfout met het voertuig of een ander probleem aangeeft tijdens het gebruik, gebruik dan de feedbackfunctie.
   Selecteer [Feedback] en het wordt als volgt weergegeven:

   of Voorbeeld: Registreer batterijverandering voer [Register Battery Change] in en voer Register Battery Change opnieuw uit (deze stap is erg belangrijk).
   Opmerking: Houd het apparaat tijdens de bovenstaande stappen aangesloten op het voertuig.
2. Nadat u de batterijwissel hebt geregistreerd, koppelt u het apparaat los van het voertuig.
3. Breng de gegevens over naar uw computer en maak een feedbackbestand (u moet het updatebestand van de ANCEL-website naar uw computer downloaden).

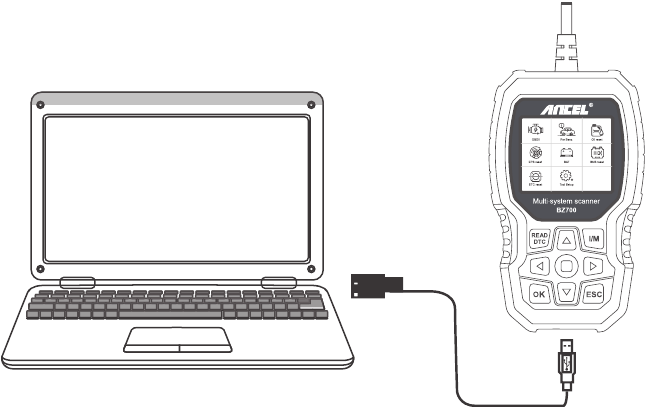

Het apparaat is via een USB-kabel met de computer verbonden.

Selecteer het bestand "Update" en het wordt als volgt weergegeven:

Klik op "Feedback" en het wordt als volgt weergegeven:

Stuur het feedback.bin-bestand naar support@anceltech.com

Apparaatinformatie

Selecteer [Device information] en het wordt als volgt weergegeven

Update

1. Download de update-software en pak het bestand uit
2. Sluit het apparaat via een USB-kabel aan op de computer
3. De update-software wordt alleen ondersteund door 7/8/10. In Windows 7 moet u het stuurprogramma installeren, in Windows 8/10 kunt u de update-software direct uitvoeren.

Opmerking:
Windows XP- en Apple-computers ondersteunen geen upgrades. Als u de updatestappen in de instructies niet begrijpt, neem dan contact op met de ANCEL-klantenservice.

Veiligheidsmaatregelen en waarschuwingen

Om letsel of schade aan het voertuig en/of de scantool te voorkomen, dient u eerst deze handleiding te lezen en de volgende veiligheidsmaatregelen in acht te nemen wanneer u aan een voertuig werkt:

• Schakel eerst het contact uit. Sluit de 16-pins connector aan en zet vervolgens het contact aan. Voer voertuigtests altijd uit in een veilige omgeving.
• Probeer het apparaat niet te bedienen of te observeren tijdens het besturen van een voertuig.
• Het bedienen of observeren van het apparaat leidt de bestuurder af en kan leiden tot een dodelijk ongeval.
• Draag een veiligheidsbril die voldoet aan de normen van ANSI.
• Houd kleding, haar, handen, gereedschap, testapparatuur, enz. uit de buurt van alle bewegende of hete motoronderdelen.
• Bedien het voertuig in een goed geventileerde ruimte: uitlaatgassen zijn giftig.
• Plaats blokken voor de aandrijfwielen en laat het voertuig nooit onbeheerd achter tijdens het uitvoeren van tests.
• Wees uiterst voorzichtig bij het werken in de buurt van de bobine, de verdelerkap, de ontstekingskabels en de bougies. Deze componenten genereren gevaarlijke spanningen wanneer de motor draait.
• Houd een brandblusser in de buurt die geschikt is voor benzine-, chemische en elektrische branden.
• Houd de scantool droog, schoon en vrij van olie/water of vet. Gebruik indien nodig een mild reinigingsmiddel op een schone doek om de buitenkant van de scantool schoon te maken.

Handleiding

1. Zet het contact van het voertuig aan;
2. Zoek de 16-pins Data Link Connector (DLC) van het voertuig;
3. Sluit het apparaat aan op de 16-pins Data Link Connector van het voertuig, gebruik geen USB om apparaten van stroom te voorzien;
4. Begin met het gebruik van uw apparaat

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
