ANCEL FD500 - Handleiding multisysteemscanner

Dekking

1. Ondersteunt de voertuigen van Ford, Lincoln en Mercury na 1996 met 16PlN-aansluiting, inclusief Fl 50, Transit, VAN
2. Ondersteunt de werkingsmodi van OBDII/EOBD

Productspecificatie

2.4'LCD, 320 x 240 pixels kleurenscherm
Werkspanning: 8V-18V
Werktemperatuur: -0ºC-60ºC(32-140ºF)
Opslagtemperatuur: -20ºC-70ºC(4-158ºF)

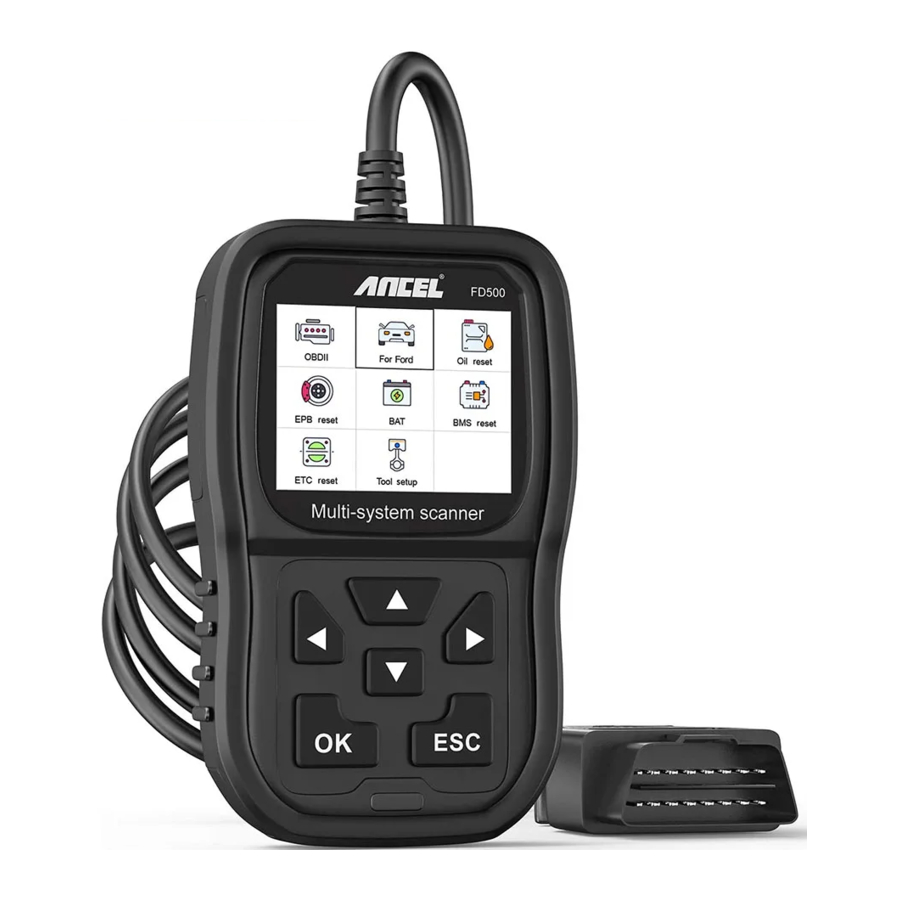

Uiterlijk en toetsbeschrijvingen

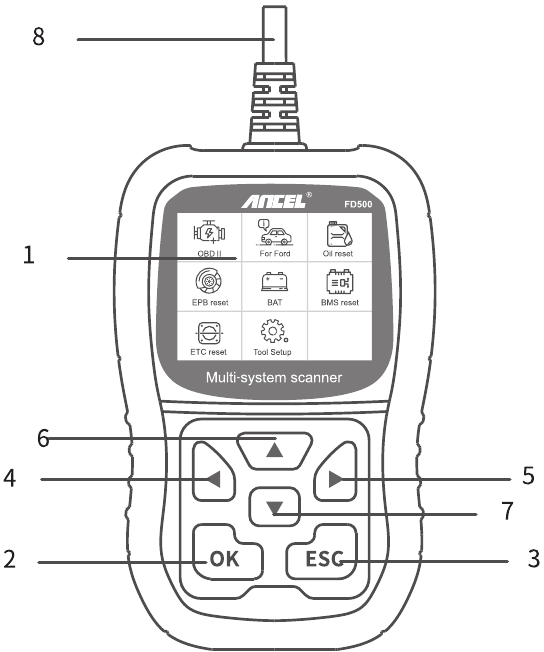

1. LCD-SCHERM — Geeft testresultaten weer. Kleurrijk scherm met 320 x 240 pixels.
2. OK-KNOP — Bevestigt een selectie (of actie) uit een menu.
3. ESC-KNOP — Annuleert een selectie (of actie) uit een menu of keert terug naar het menu.
4. LINKER SCROLKNOP — Ga naar het linkermenu in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens is opgehaald, kan met de linkerknop naar vorige schermen worden gegaan.
5. RECHTER SCROLKNOP — Ga naar het rechtermenu in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens is opgehaald, kan met de rechterknop naar het volgende scherm voor aanvullende gegevens worden gegaan
6. OMHOOG SCROLKNOP — Beweeg omhoog door menu-items in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens is opgehaald, kan met de omhoogknop naar vorige schermen worden gegaan.
7. OMLAAG SCROLKNOP — Beweeg omlaag door menu-items in de hoofdmenumodus; Wanneer meer dan één scherm met gegevens is opgehaald, kan met de omlaagknop naar het volgende scherm voor aanvullende gegevens worden gegaan.
8. OBD-16PlN-CONNECTOR — Verbindt het scantool met de Data Link Connector (DLC) van het voertuig.

BEDIENINGSINSTRUCTIES

FD500 aansluiten

1. Zet het contact aan.
2. Zoek de 16-pins Data Link Connector (DLC) van het voertuig.
   (Hoofdinterface):

   (Hoofdmenu):

3. Hoofdmenufuncties:
   [OBDII]: Detecteer het motorsysteem
   [For Ford]: Test alle systemen.
   [Oil reset]: Reset olie verversen
   [EPB reset]: EPB-remblokreset
   [BAT]: Om real-time batterijspanning te lezen
   [BMS reset]: Reset batterijbeheersysteem
   [ETC reset]: Reset elektrische gasklepbediening
   [Tool Setup]: Taal / Pieper / Instructies (Weergeven bij opstarten) / Meeteenheid / Skin-stijl / Feedback over het testresultaat

FD500-functies

Basisfuncties

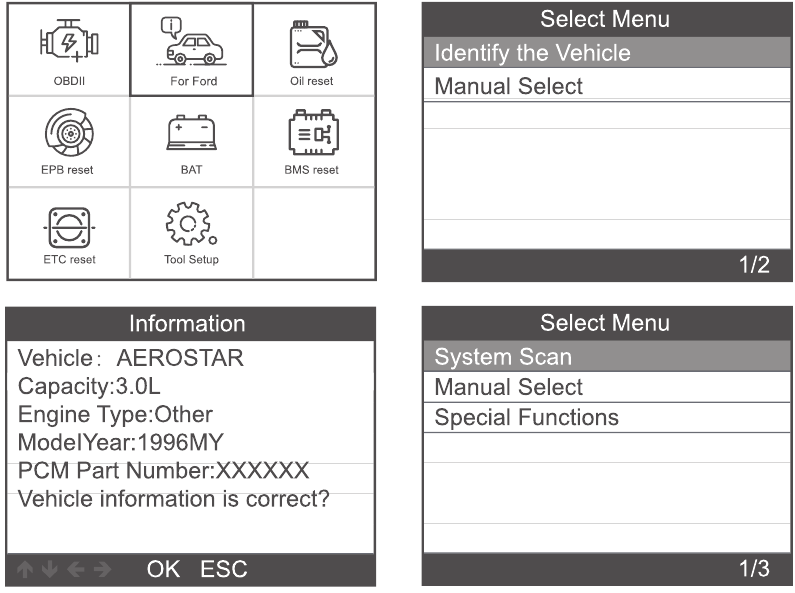

Kies [For Ford] en het wordt als volgt weergegeven.

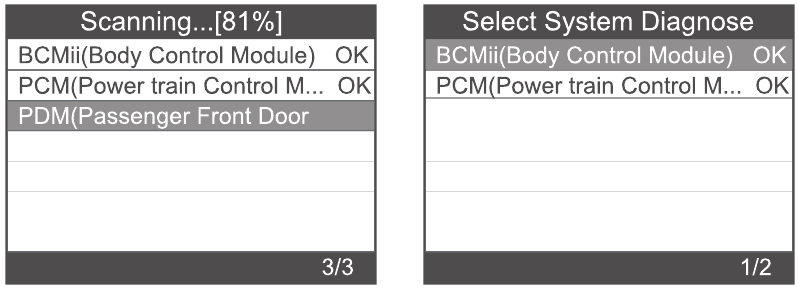

[System scan] is om alle voertuigsystemen te scannen. Druk op [System scan] en het wordt als volgt weergegeven:

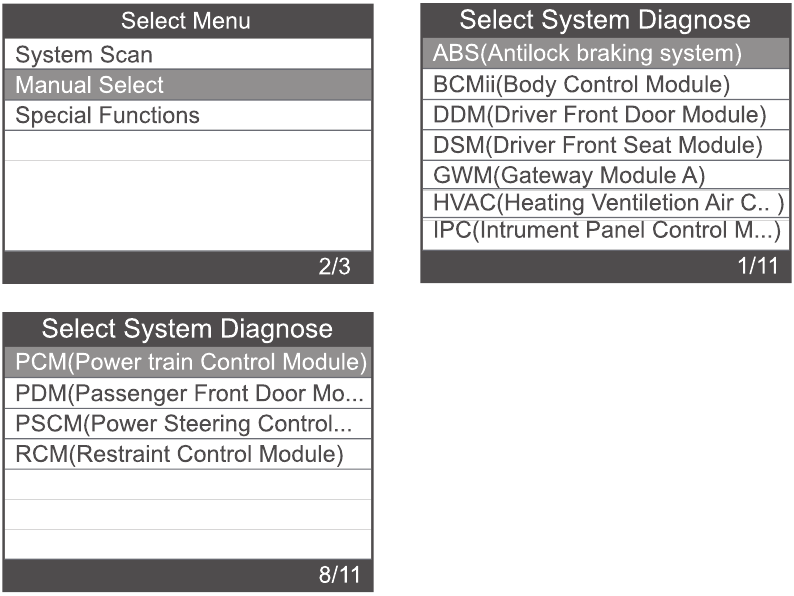

[Manual select] is om alle mogelijke systemen weer te geven, selecteer een van de systemen om te diagnosticeren.

Kies [Manual select] en het wordt als volgt weergegeven:

1. Foutcodes lezen

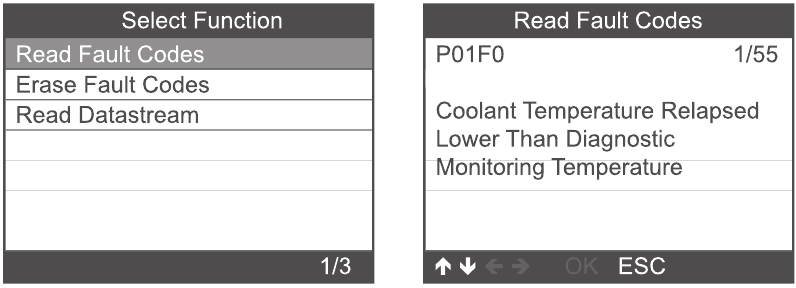

   Kies [Read Fault Codes]. Druk op de omhoog- of omlaagknop om elke foutcode te controleren, zoals hieronder:

2. Foutcodes wissen Kies
   [Erase Fault Codes] en druk vervolgens op de [OK]-knop, het scherm wordt als volgt weergegeven:

   U moet nogmaals op [OK] drukken om de foutcodes te wissen.
   Het wordt als volgt weergegeven na het wissen van de foutcodes.

   Als u het wissen van foutcodes wilt opgeven, drukt u op de [ESC]-knop.
3. Datastroom lezen
   Kies [Read Datastream] en druk vervolgens op de [OK]-knop, het scherm wordt als volgt weergegeven:

   Kies [View All Items] en druk vervolgens op de [OK]-knop, het scherm wordt als volgt weergegeven:

   Kies [Select Items] en druk vervolgens op de [OK]-knop, het scherm wordt als volgt weergegeven:

   Druk op de [LEFT]- en [RIGHT]-knoppen om te bladeren.
   Druk op de [UP]- en [DOWN]-knoppen om één voor één te selecteren.

Belangrijkste speciale functies

Verschillende automodellen hebben verschillende speciale functies.
(Hier zijn enkele veelvoorkomende speciale functies. Als u meer wilt weten over de speciale functies van de FD500, kunt u ons bellen of e-mailen.)

1. PCM KAM resetten

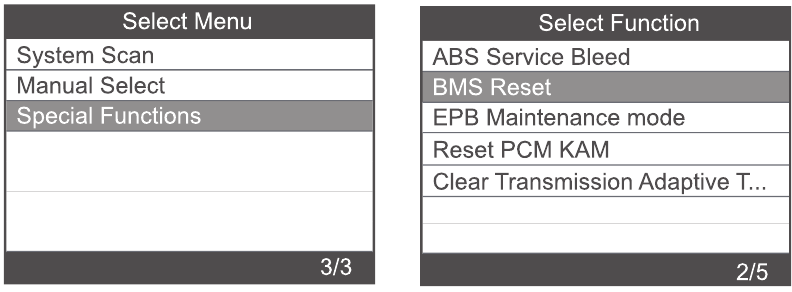

   Kies [Special Functions] en het wordt als volgt weergegeven:
   Kies [Reset PCM KAM] en het wordt als volgt weergegeven:

   Druk op de [OK]-knop om naar de volgende stap te gaan en de speciale functie te voltooien:

2. BMS Reset
   Kies [Special Functions] en het wordt als volgt weergegeven:

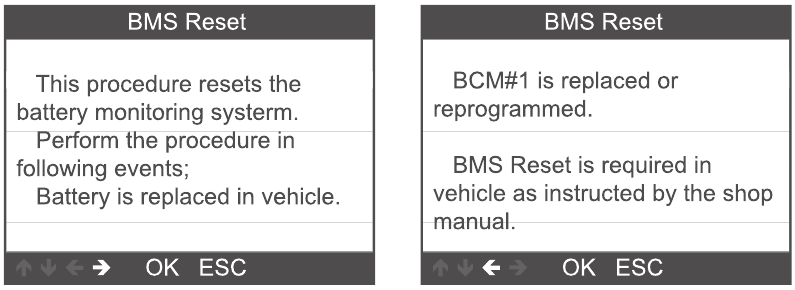

   Kies [BMS Reset] en het wordt als volgt weergegeven:

   Prompt het bericht en druk op de bevestigingsknop om het programma uit te voeren;

   BMS-reset is voltooid.


OBDII-diagnose

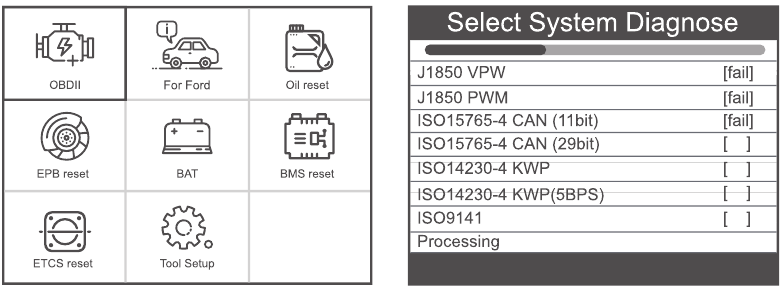

Kies [OBDII] en het wordt als volgt weergegeven:

Codes lezen

1. Selecteer [Read Codes] en druk vervolgens op [OK]

   Als er geen diagnostische foutcodes aanwezig zijn, geeft het display aan "No (pending) codes are stored in the module!" (Er zijn geen (in behandeling zijnde) codes opgeslagen in de module!) Wacht een paar seconden of druk op een willekeurige toets om terug te keren naar het diagnosemenu.
2. Bekijk DTC's en hun definities op het scherm (Het nummer van de besturingsmodule; Volgorde van de DTC's; Totaal aantal gedetecteerde codes; Type codes (Generiek voor fabrikantspecifiek)


Codes wissen

1. Selecteer [Erase codes] en druk vervolgens op [OK]

2. Er verschijnt een waarschuwingsbericht waarin om uw bevestiging wordt gevraagd.

3. Druk op [OK] om te bevestigen.


I/M-gereedheid

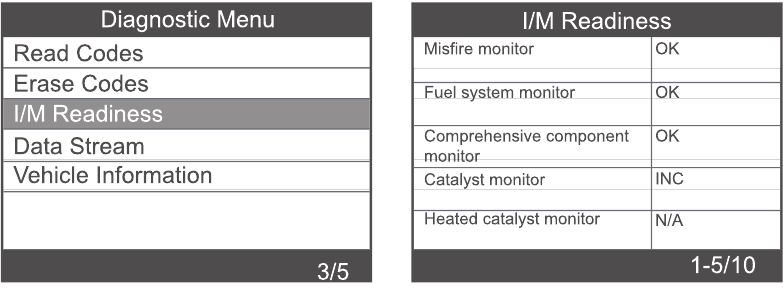

Selecteer de optie 11MReadiness, druk op [OK], het scherm wordt als volgt weergegeven:

Datastroom

Kies [Data Stream] en het wordt als volgt weergegeven:

Voertuiginformatie

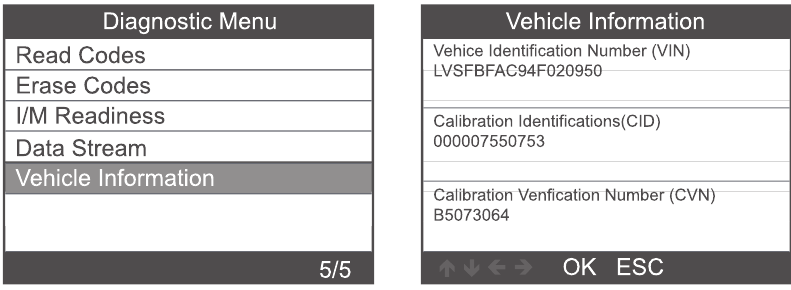

Kies [Vehicle Information] en het wordt als volgt weergegeven:

Tool-instellingen

Taal

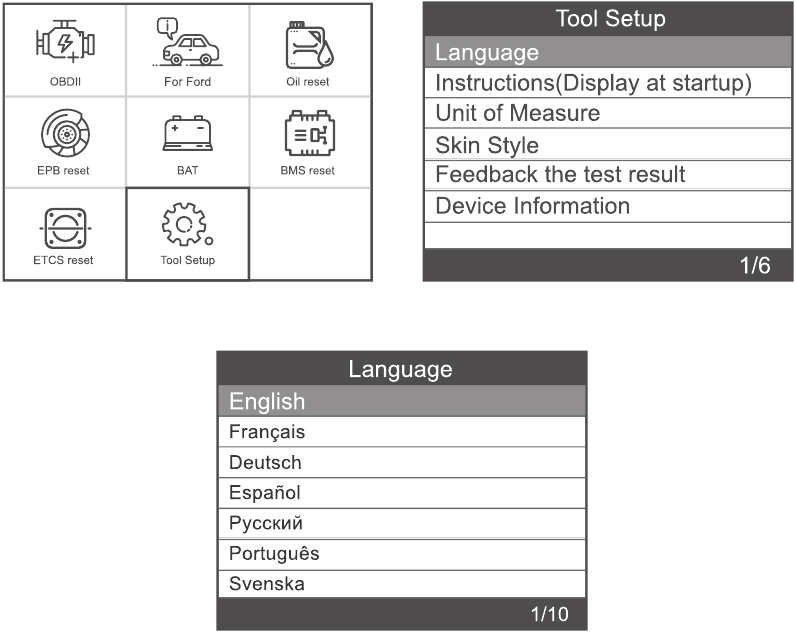

Kies [Language] en het wordt als volgt weergegeven:

Instructies (Weergeven bij opstarten)

Kies [Instructions (Display at startup)] en het wordt als volgt weergegeven:

Meeteenheid

Kies Meeteenheid en het wordt als volgt weergegeven:

Skin-stijl

Kies Skin-stijl en het wordt als volgt weergegeven:

Feedback

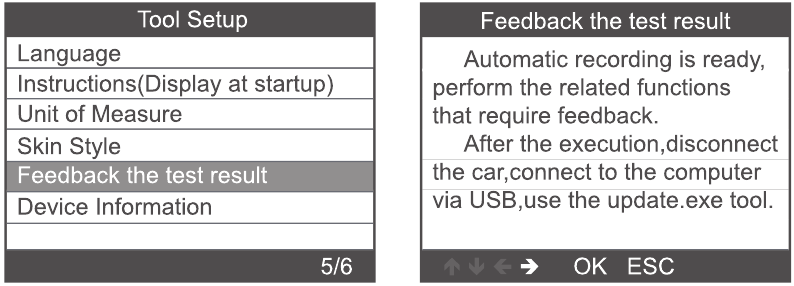

Als er een verbindingsfout met het voertuig of een ander probleem optreedt tijdens het gebruik, gebruik dan de feedbackfunctie. Kies [Feedback the test result menu] en het wordt als volgt weergegeven:

Download het upgradebestand op de computer van de ANCEL-website. Verbind het apparaat met de computer via een USB-kabel.

Kies het bestand "Update" en het wordt als volgt weergegeven:

Klik op "Feedback" en het wordt als volgt weergegeven:

Stuur de Feedback.bin-tekst naar support@anceltech.com

Opmerking: Houd het tool tijdens de bovenstaande stappen verbonden met de computer.

Update

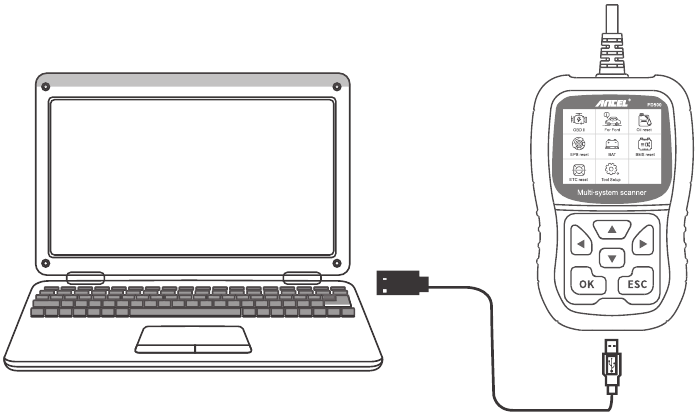

Het apparaat is via een USB-kabel met de computer verbonden.

1. Bij het upgraden van de apparaatsoftware wordt alleen window 7/8/10-systemen ondersteund.
2. Het kan rechtstreeks worden bijgewerkt op Windows 8- en Windows 10-systemen.
3. Wanneer de computer een Windows 7-systeem is, wordt het softwaredriver van het apparaat op de computer geïnstalleerd.

Serviceprocedures

Als u vragen heeft, neem dan contact op met uw lokale winkelier of bezoek onze website www.anceltech.com
Als het nodig is om het scantool terug te sturen voor reparatie, neem dan contact op met uw lokale distributeur voor meer informatie.

Veiligheidsmaatregelen

Om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen, dient u deze handleiding zorgvuldig te lezen voordat u de FD500 gebruikt.

1. Het testproces dat in de handleiding wordt beschreven, is over het algemeen de ervaring van een technicus.
2. Veiligheidsmaatregelen zijn in de meeste processen vereist om lichamelijk letsel en schade aan het apparaat of uw auto te voorkomen.
3. Lees de onderhoudshandleiding van het voertuig voordat u dit apparaat gebruikt en volg de veiligheidsmaatregelen.
4. Het genereert CO en andere giftige lucht wanneer de motor draait. Om dit soort letsel te voorkomen, dient u de auto te repareren op een goed geventileerde plaats.
5. Wanneer de motor draait, draaien veel onderdelen (zoals de koelventilator, katrollen, ventilatorriem enz.) met hoge snelheid. Om ernstig letsel te voorkomen, dient u altijd op de hoogte te zijn van bewegende onderdelen. Houd een veilige afstand tot deze onderdelen en andere potentieel bewegende objecten.
6. Motoronderdelen worden erg heet wanneer de motor draait. Raak geen hete motoronderdelen aan om ernstige brandwonden te voorkomen.
7. Brandstof- en batterijdampen zijn licht ontvlambaar. Om een explosie te voorkomen, dient u alle vonken, verwarmde voorwerpen en open vuur uit de buurt van de batterij en brandstof/brandstofdampen te houden. Rook niet in de buurt van het voertuig tijdens het testen.
