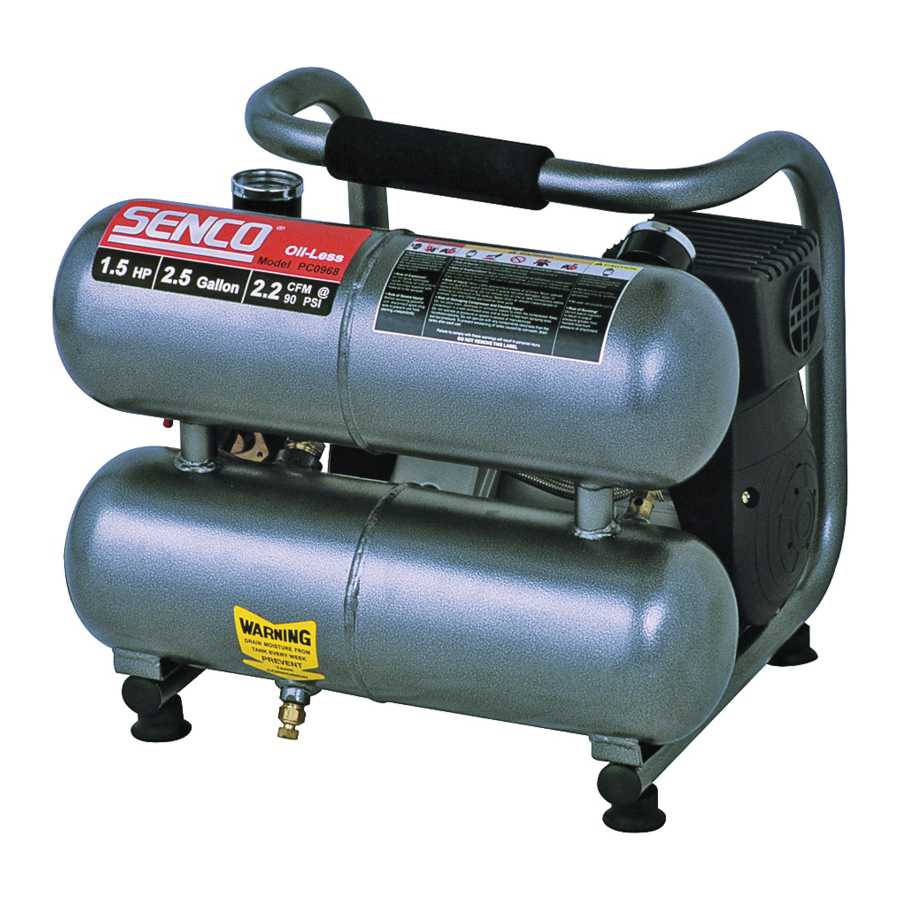

Senco PC0968 - Handleiding elektrische luchtcompressor

INLEIDING

U kunt er zeker van zijn dat uw SENCO luchtcompressor is gebouwd met de hoogste precisie en nauwkeurigheid. Elke component is grondig getest door technici om de kwaliteit, duurzaamheid en prestaties van deze luchtcompressor te garanderen.
Deze handleiding is samengesteld voor uw gemak. Door de eenvoudige veiligheids-, installatie- en bedienings- en onderhoudsstappen in deze handleiding te lezen en op te volgen, kunt u jarenlang probleemloos gebruikmaken van uw nieuwe SENCO luchtcompressor. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar was op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment en zonder kennisgeving wijzigingen aan te brengen in prijs, kleur, materialen, apparatuur, specificaties of modellen.

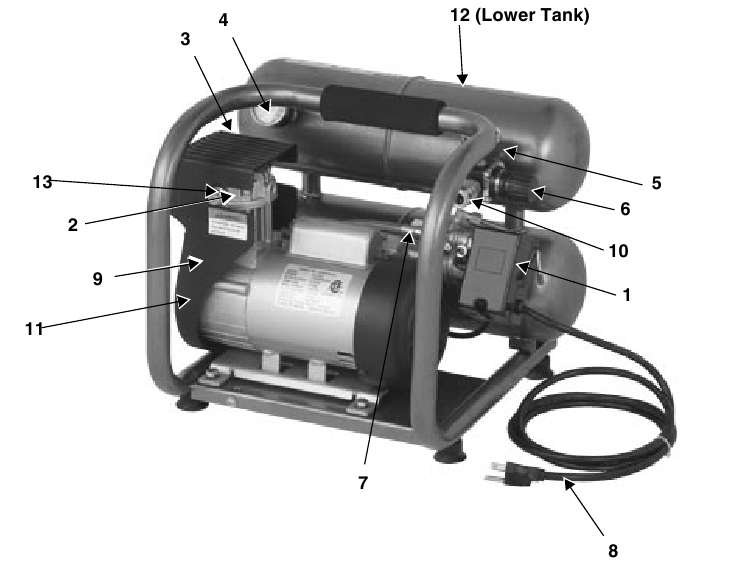

KENMERKEN VAN DE COMPRESSOR

1. Motor/drukschakelaar
2. Luchtcompressorpomp
3. Veiligheidsventiel
4. Tankdrukmeter
5. Uitlaatdrukmeter
6. Drukregelaar
7. Afgiftepijp
8. 115 volt elektrisch netsnoer
9. Ventilatieopeningen/beschermkap
10. Snelkoppeling
11. Luchtfilter
12. Tankaftap
13. Koudstartklep

1. MOTOR/DRUKSCHAKELAAR: Deze schakelaar wordt gebruikt om de luchtcompressor te starten of te stoppen. Als de schakelaar in de (Aan)-stand wordt gezet, wordt er automatisch stroom geleverd aan de drukschakelaar, waardoor de motor kan starten wanneer de luchttankdruk lager is dan de in de fabriek ingestelde inschakeldruk. In de Aan-stand stopt de drukschakelaar de motor wanneer de luchttankdruk de in de fabriek ingestelde uitschakeldruk bereikt. Om veiligheidsredenen heeft deze schakelaar ook een overdrukventiel aan de zijkant van de schakelaar dat is ontworpen om automatisch perslucht uit de luchtcompressorpompkop en de afgiftepijp te laten ontsnappen wanneer de luchtcompressor de uitschakeldruk bereikt of wordt uitgeschakeld. Hierdoor kan de motor vrij herstarten. Als de schakelaar in de Uit-stand wordt gezet, wordt de stroom naar de motor verwijderd en stopt de luchtcompressor.

2. MOTOROVERBELASTING: De motor heeft een beveiligingsschakelaar op de pomp. Een overmatige stroomafname zorgt ervoor dat de schakelaar wordt geactiveerd om de motor en de bediener te beschermen. Reset de schakelaar door de zwarte kunststof pen terug in de behuizing te duwen. Reset de schakelaar als deze is geactiveerd.

3. LUCHTAANZUIGFILTER: Dit filter is ontworpen om de lucht die in de pomp komt te reinigen. Om ervoor te zorgen dat de pomp continu een schone, koele en droge luchttoevoer ontvangt, moet dit filter altijd schoon zijn en de ventilatieopening vrij zijn van obstakels. Het filter kan worden verwijderd om te worden gereinigd met warm zeepsop. Spoel het filter af en laat het aan de lucht drogen.

4. LUCHTCOMPRESSORPOMP: Om lucht te comprimeren, beweegt de zuiger op en neer in de cilinder. Tijdens de neerwaartse slag wordt er lucht aangezogen via de luchtinlaatklep, terwijl de uitlaatklep gesloten blijft. Tijdens de opwaartse slag wordt de lucht samengeperst, sluit de inlaatklep en wordt de samengeperste lucht via de uitlaatklep, in de afgiftepijp, via de terugslagklep en in de luchttank geperst.
5. VEILIGHEIDSVENTIEL: Dit ventiel is ontworpen om systeemfouten te voorkomen door de druk uit het systeem te ontlasten wanneer de perslucht een vooraf bepaald niveau bereikt. Het ventiel is vooraf ingesteld door de fabrikant en mag op geen enkele manier worden aangepast.
   Om te controleren of het ventiel goed werkt, trekt u aan de ring. Er moet lucht ontsnappen. Wanneer de ring wordt losgelaten, zal deze weer op zijn plaats komen.

6. LUCHTTANKAFVOERKLEP: De afvoerklep wordt gebruikt om vocht uit de luchttank(s) te verwijderen nadat de luchtcompressor is uitgeschakeld. Probeer de afvoerklep NOOIT te openen als er meer dan 10 PSI luchtdruk in de luchttank zit! Om de afvoerklep te openen, draait u de knop tegen de klok in. Kantel de tank om ervoor te zorgen dat alle condensatie door de klep wordt afgevoerd.

7. LUCHTTANKDRUKMETER: De luchttankdrukmeter geeft de reserveluchtdruk in de luchttank(s) aan.

8. UITLAATDRUKMETER: De uitlaatdrukmeter geeft de luchtdruk aan die beschikbaar is aan de uitlaatzijde van de regelaar. Deze druk wordt geregeld door de regelaar en is altijd lager dan of gelijk aan de luchttankdruk.
9. DRUKREGELAAR: De luchtdruk die uit de luchttank komt, wordt geregeld door de regelaarknop. Draai de drukregelaarknop met de klok mee om de afvoerdruk te verhogen en tegen de klok in om de afvoerdruk te verlagen. Volg de bedieningsinstructies van het gereedschap voor het aanbevolen drukbereik.
10. AFGIFTEPIJP: Houd er rekening mee dat de afgiftepijp erg heet is.


VOORBEREIDING

INITIËLE INSTALLATIE:

1. Lees de veiligheidswaarschuwingen voordat u de luchtcompressor installeert.

LOCATIE:

Om schade aan de luchtcompressor te voorkomen, mag u de luchtcompressor niet meer dan 10° dwars of in de lengterichting hellen.

1. Plaats de luchtcompressor op minstens 30 cm afstand van obstakels die een goede ventilatie kunnen belemmeren. Plaats de luchtcompressor niet in een gebied:

• waar sprake is van olie- of gaslekken.
• waar ontvlambare gasdampen of materialen aanwezig kunnen zijn.

  Ernstig letsel of de dood kan optreden als elektrische vonken van de motor en de drukschakelaar in contact komen met ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Wanneer u de luchtcompressor gebruikt voor spuitwerkzaamheden, plaatst u de luchtcompressor zo ver mogelijk van het werkgebied, waarbij u extra luchtslangen gebruikt in plaats van verlengsnoeren.
• waar de luchttemperatuur onder 0 °C daalt of boven 40 °C komt.
• waar extreem vuile lucht of water in de luchtcompressor kan worden gezogen.

ELEKTRISCH:

Een onjuiste aansluiting van de aardgeleider van de apparatuur kan leiden tot een risico op schokken of elektrocutie. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u twijfelt of het stopcontact goed is geaard. Gebruik geen enkele adapter bij dit product. Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit dan de aardingsdraad niet aan op een van de platte contacten. De draad met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardingsdraad.

Dit product moet worden geaard. In geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit product is uitgerust met een snoer met een aardgeleider voor apparatuur en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

1. Senco ® RAADT HET GEBRUIK VAN VERLENGSNOEREN NIET AAN, omdat dit kan leiden tot stroomverlies en oververhitting van de motor. Het gebruik van een extra luchtslang wordt aanbevolen in plaats van een verlengsnoer. Als het gebruik van een verlengsnoer onvermijdelijk is, moet het worden aangesloten op een aardlekschakelaar in schakelkasten of beveiligde stopcontacten. Neem bij het gebruik van een verlengsnoer het volgende in acht:

   Kabellengte	Draaddikte
   Tot 7,5 meter	12 AWG
   Tot 30 meter	10 AWG
   Tot 45 meter	8 AWG
   Tot 75 meter	6 AWG

   Gebruik alleen verlengsnoeren met 3 contacten die stekkers met 3 contacten van het aardetype en snoerconnectoren met 3 sleuven hebben die de stekker van het product accepteren. Gebruik alleen verlengsnoeren met een elektrische waarde die niet lager is dan de waarde van het product. Gebruik geen beschadigde verlengsnoeren. Onderzoek het verlengsnoer voor gebruik en vervang het als het beschadigd is. Misbruik het verlengsnoer niet en trek niet aan een snoer om het los te koppelen. Houd het snoer uit de buurt van hitte en scherpe randen. Schakel altijd de luchtcompressorschakelaar uit voordat u de stekker uit het stopcontact haalt.

WERKING

CONTROLELIJST VOOR HET STARTEN:

1. Verwijder al het vocht in de luchttank van de luchtcompressor. Verwijder overtollige druk door aan de veiligheidsventielring te trekken of met een pneumatisch gereedschap en open vervolgens de luchttankafvoerklep in de bodem van de luchttank. Sluit deze stevig af wanneer deze is leeggelopen.

   Risico op lichamelijk letsel. Probeer de afvoerklep NOOIT te openen als er meer dan 10 PSI luchtdruk in de luchttank zit!
2. Zorg ervoor dat de motorschakelaar van de luchtcompressor in de "UIT"-stand staat.
3. Zorg ervoor dat alle veiligheidsventielen correct werken.
4. Zorg ervoor dat alle beschermingen en afdekkingen op hun plaats zitten en stevig zijn bevestigd.

OPSTARTEN:

1. Zorg ervoor dat de hendel op de drukschakelaarkast in de "UIT"-stand staat.
2. Steek de stekker in het geaarde stopcontact.
3. Zet de hendel op de drukschakelaarkast in de "AAN"-stand.
4. Hierdoor kan de luchtcompressor "STARTEN" met het opbouwen van druk in de luchttanks en "STOPPEN" wanneer de juiste druk is bereikt. Wanneer de druk daalt bij gebruik, zal de luchtcompressor "STARTEN" met het opnieuw opbouwen van druk.
5. Stel de druk in door de drukregelaarknop tegen de klok in te draaien voor minder druk en met de klok mee voor meer druk.
6. Als u een ongewoon geluid of trilling opmerkt, stop dan de luchtcompressor en raadpleeg "Probleemoplossing".

AFSLUITEN:

1. Om de luchtcompressor te stoppen, zet u de hendel op de drukschakelaarkast in de "UIT"-stand. Stop de luchtcompressor NOOIT door de stekker uit het stopcontact te halen. Dit kan leiden tot een risico op elektrocutie.
2. Laat lucht uit de luchttank ontsnappen door lucht vrij te geven met een aangesloten pneumatisch gereedschap of door aan de veiligheidsventielring te trekken.
3. Zodra de druk in de luchttanks minder dan 10 PSI aangeeft, opent u de afvoerklep onder elke luchttank om eventueel vocht af te voeren.
4. Laat de luchtcompressor afkoelen.
5. Veeg de luchtcompressor schoon en bewaar deze in een veilige, vorstvrije ruimte.

ONDERHOUD

Lees de handleiding voordat u onderhoud uitvoert. De volgende procedures moeten worden uitgevoerd wanneer u de luchtcompressor stopt voor onderhoud of service.

1. Schakel de luchtcompressor uit.

   Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten!
2. Koppel het snoer los van de stroomvoorziening.
3. Open alle afvoeren.
4. Wacht tot de luchtcompressor is afgekoeld voordat u met de service begint.

ONDERHOUDSSCHEMA

PROBLEEMOPLOSSING

Motor start of herstart niet

Wanneer de motor in de "ON" (AAN) positie continu draait

Lucht blijft lekken bij de motor-/drukschakelaarontlastklep nadat de motor gestopt is.

Lucht blijft lekken bij de motor-/drukschakelaarontlastklep nadat de motor draait.

Lucht lekken uit veiligheidsventiel

Luchtlekken bij fittingen

Luchtlek in luchttank

Lucht die uit het inlaatfilter blaast

Onvoldoende druk bij luchtgereedschap of accessoire

Luchtcompressor maakt niet genoeg lucht

Vocht in afvoerlucht

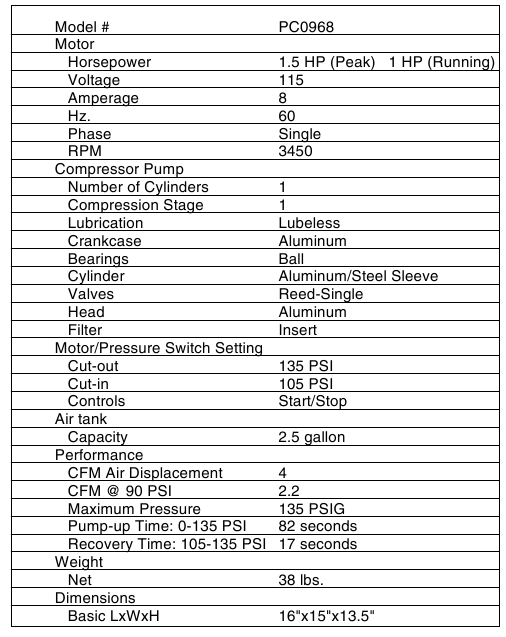

SPECIFICATIES

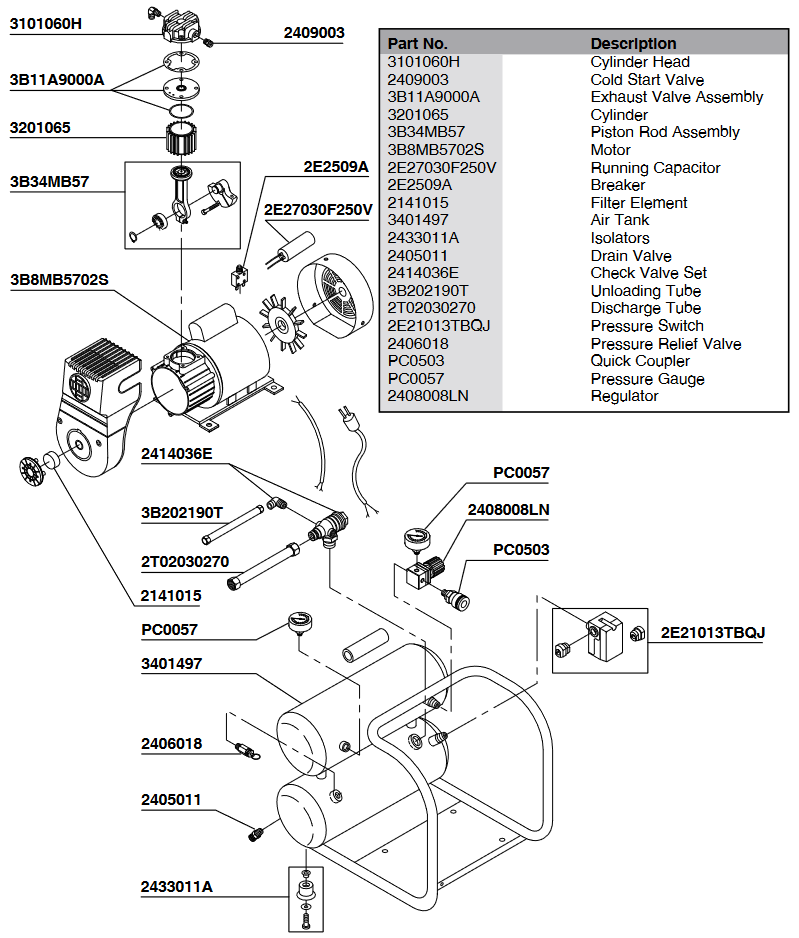

Onderdelen Referentiegids

VEILIGHEIDSWAARSCHUWING

Een veiligheidswaarschuwing "GEVAAR, WAARSCHUWING of VOORZICHTIG" zal worden omgeven door een "VEILIGHEIDSWAARSCHUWINGSKADER". Dit kader wordt gebruikt om veiligheidswaarschuwingen aan te duiden en te benadrukken die moeten worden gevolgd bij het bedienen van deze luchtcompressor. Bij de veiligheidswaarschuwingen horen "Signaalwoorden" die de mate of het niveau van het gevaar aangeven. De "Signaalwoorden" die in deze handleiding worden gebruikt zijn als volgt:

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel of schade aan de luchtcompressor.
De symbolen links van deze alinea zijn "Veiligheidswaarschuwingssymbolen". Deze symbolen worden gebruikt om de aandacht te vestigen op items of procedures die gevaarlijk kunnen zijn voor u of andere personen die deze apparatuur gebruiken.
ZORG ALTIJD VOOR EEN KOPIE VAN DEZE HANDLEIDING VOOR IEDEREEN DIE DEZE APPARATUUR GEBRUIKT. LEES ALLE INSTRUCTIES IN DEZE HANDLEIDING EN ALLE INSTRUCTIES VAN FABRIKANTEN VAN ONDERSTEUNENDE APPARATUUR VOOR HET GEBRUIK VAN DEZE LUCHTCOMPRESSOR EN WIJS IN HET BIJZONDER OP DE "VEILIGHEIDSWAARSCHUWINGEN" OM DE MOGELIJKHEID VAN PERSOONLIJK LETSEL AAN DE BEDIENER TE VOORKOMEN.

INSPECTIE

Pak de luchtcompressor uit en schrijf het serienummer in de onderstaande ruimte. Inspecteer op tekenen van duidelijke of verborgen vrachtschade. Zorg ervoor dat alle beschadigde onderdelen worden vervangen en eventuele mechanische problemen worden verholpen voordat de luchtcompressor in gebruik wordt genomen.
SERIENUMMER_____
Als u vragen of opmerkingen heeft, bel dan de gratis Actielijn van SENCO: 1-800-543-4596 of e-mail: toolprof@Senco.com
Houd de volgende informatie beschikbaar voor alle servicegesprekken:

1. Modelnummer
2. Serienummer
3. Datum en plaats van aankoop
   Senco, 8485 Broadwell Road, Cincinnati, OH 45244, USA

VEILIGHEIDSWAARSCHUWINGEN

LEES ALLE VEILIGHEIDSWAARSCHUWINGEN VOOR GEBRUIK VAN DE LUCHTCOMPRESSOR

GEVAAR	MOGELIJK GEVOLG	PREVENTIE
RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE	Ernstig letsel of overlijden kan optreden als de luchtcompressor niet goed is geaard. Uw luchtcompressor wordt aangedreven door elektriciteit en kan een elektrische schok of elektrocutie veroorzaken als deze niet correct wordt gebruikt. Elektrische schok kan optreden door een elektriciteitskabel. Elektrische schok kan optreden als de luchtcompressor niet correct wordt bediend. Ernstig letsel of overlijden kan optreden als elektrische reparaties worden uitgevoerd door onbevoegde personen.	Zorg ervoor dat de luchtcompressor is aangesloten op een correct geaard stopcontact dat de juiste spanning en voldoende zekeringbescherming biedt. Controleer het netsnoer op tekenen van beknelling, snijden of warmteschade. Vervang een defect snoer voor gebruik. Houd alle aansluitingen droog en van de grond. Zorg ervoor dat elektrische snoeren niet in water liggen of in een positie waarin water ermee in contact kan komen. Raak de stekker niet aan met natte handen. Trek niet aan het elektriciteitssnoer om de stekker uit het stopcontact te halen. Gebruik de luchtcompressor nooit in natte omstandigheden of buiten als het regent. Gebruik de luchtcompressor nooit met verwijderde of beschadigde veiligheidskappen/-afdekkingen. Alle elektrische bedrading of reparaties die aan deze luchtcompressor worden uitgevoerd, moeten worden uitgevoerd door geautoriseerd servicepersoneel in overeenstemming met de nationale en lokale elektrische voorschriften. Voordat u een elektrische behuizing opent, moet u altijd de luchtcompressor uitschakelen, de druk ontlasten en de stekker van de luchtcompressor uit het stopcontact halen. Laat de luchtcompressor afkoelen. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten!
RISICO OP EXPLOSIE OF BRAND	Ernstig letsel of overlijden kan optreden door normale elektrische vonken in de motor en de drukschakelaar. Ernstig letsel kan optreden als ventilatieopeningen van de luchtcompressor worden geblokkeerd, waardoor de luchtcompressor oververhit raakt en in brand vliegt.	Gebruik de luchtcompressor altijd in een goed geventileerde ruimte, vrij van ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Als u ontvlambaar materiaal spuit, plaats de luchtcompressor dan op minstens 6 meter afstand van het spuitgebied. (Een extra slang kan nodig zijn.) Plaats nooit voorwerpen tegen of bovenop de luchtcompressor. Gebruik de luchtcompressor op minstens 30 cm afstand van een muur of obstructie die de juiste ventilatie zou belemmeren.
RISICO OP BARSTEN	Ernstig letsel of overlijden kan optreden door een explosie van de luchttank als de luchttanks niet goed worden onderhouden. Ernstig letsel kan optreden door een storing in de luchtcompressor of exploderende accessoires als onjuiste systeemcomponenten, hulpstukken of accessoires worden gebruikt.	Tap de luchttank dagelijks af of na elk gebruik om vochtophoping in de luchttank te voorkomen. Als de luchttank een lek vertoont, vervang dan onmiddellijk de luchttank. Repareer, las of breng nooit wijzigingen aan de luchttank of de bevestigingen ervan. Gebruik alleen originele Senco ® reparatieonderdelen voor uw luchtcompressor. Breng nooit aanpassingen aan de in de fabriek ingestelde drukken aan. Overschrijd nooit de maximaal toelaatbare drukwaarden van hulpstukken die door de fabrikant zijn opgegeven. Gebruik vanwege extreme hitte geen plastic pijp of loodtin gesoldeerde verbindingen voor een afvoerleiding. Gebruik de luchtcompressor nooit om kleine objecten met lage druk, zoals speelgoed, op te blazen.
RISICO VOOR DE ADEMHALING	Ernstig letsel of overlijden kan optreden door het inademen van perslucht. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes bevatten. Gespoten materialen zoals verf, verfoplosmiddelen, verfverwijderaar, insecticiden, onkruidverdelgers enz. bevatten schadelijke dampen en vergiften.	Adem nooit lucht in van de luchtcompressor, rechtstreeks of via een ademhalingsapparaat dat op de luchtcompressor is aangesloten. Gebruik de luchtcompressor alleen in een goed geventileerde ruimte. Volg alle veiligheidsinstructies die bij de materialen die u spuit worden geleverd. Het gebruik van een ademhalingsmasker kan vereist zijn bij het werken met sommige materialen.
RISICO OP BRANDWONDEN	Ernstig letsel kan optreden door het aanraken van blootliggende metalen onderdelen. Deze gebieden kunnen enige tijd na het uitschakelen van de luchtcompressor heet blijven.	Zorg ervoor dat geen enkel deel van uw lichaam of andere materialen in contact komen met blootliggende metalen onderdelen van de luchtcompressor.
RISICO OP RONDVLIEGENDE VOORWERPEN	Beschadiging van zacht weefsel kan optreden door de persluchtstroom. Ernstig letsel kan optreden doordat losse brokstukken met hoge snelheid uit de persluchtstroom worden voortgestuwd.	Draag altijd door OSHA vereiste "Z87" veiligheidsbrillen om de ogen te beschermen tegen rondvliegend puin. Richt de luchtstroom nooit op een deel van uw lichaam, iemand anders of dieren. Laat een luchtcompressor onder druk nooit onbeheerd achter. Schakel de luchtcompressor uit en ontlast de druk voordat u onderhoud uitvoert, gereedschap bevestigt of accessoires installeert. Houd altijd een veilige afstand tot mensen en dieren tijdens het gebruik van de luchtcompressor. Verplaats de luchtcompressor niet terwijl de luchttank onder druk staat. Probeer de luchtcompressor niet te verplaatsen door aan de slang te trekken.
RISICO DOOR BEWEGENDE ONDERDELEN	Risico op lichamelijk letsel door bewegende onderdelen. Deze luchtcompressor schakelt automatisch in wanneer de drukschakelaar in de "Aan/Auto"-stand staat. Risico op letsel door nalatig gebruik.	Schakel de luchtcompressor altijd uit. Laat de druk uit de luchtslang lopen en trek de stekker uit het stopcontact voordat u onderhoud uitvoert. Alle reparaties aan de luchtcompressor moeten worden uitgevoerd door een geautoriseerd servicepersoon. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten! Niet gebruiken zonder beschermende afdekkingen/beschermkappen. Vervang beschadigde afdekkingen/beschermkappen voordat u de luchtcompressor gebruikt.
RISICO DOOR NALATIGHEID		Laat kinderen of adolescenten deze luchtcompressor nooit bedienen! Blijf alert - let op wat u doet. Gebruik de luchtcompressor niet als u moe bent of onder invloed bent van alcohol of drugs. Weet hoe u de luchtcompressor moet stoppen. Wees grondig vertrouwd met de bedieningselementen.
RISICO OP SCHADE AAN DE LUCHTCOMPRESSOR	Risico op grote reparatie	Gebruik de luchtcompressor niet zonder een luchtfilter. Gebruik de luchtcompressor niet in een corrosieve omgeving. Kantel de luchtcompressor niet meer dan 10° in de dwars- of lengterichting. Gebruik de luchtcompressor altijd in een stabiele, veilige positie om te voorkomen dat de luchtcompressor valt. Volg alle onderhoudsinstructies in deze handleiding.

! BEWAAR DEZE INSTRUCTIES!

Waarschuwingen voor het veilige gebruik van dit gereedschap zijn opgenomen in deze handleiding.

Vragen? Opmerkingen?
bel SENCO'S gratis actielijn: 1-800-543-4596 of e-mail: toolprof@senco.com
www.senco.com
