Senco PC1010N - Handleiding elektrische luchtcompressor

INLEIDING

U kunt er zeker van zijn dat uw SENCO-luchtcompressor is gebouwd met de hoogste precisie en nauwkeurigheid. Elke component is rigoureus getest door technici om de kwaliteit, duurzaamheid en prestaties van deze luchtcompressor te garanderen.
Deze bedieningshandleiding is samengesteld voor uw gemak. Door de eenvoudige veiligheids-, installatie- en bedienings- en onderhoudsstappen die in deze handleiding worden beschreven te lezen en te volgen, kunt u jarenlang probleemloos werken met uw nieuwe SENCO-luchtcompressor. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie die beschikbaar was op het moment van publicatie. De fabrikant behoudt zich het recht voor om prijzen, kleuren, materialen, apparatuur, specificaties of modellen op elk moment zonder voorafgaande kennisgeving te wijzigen.

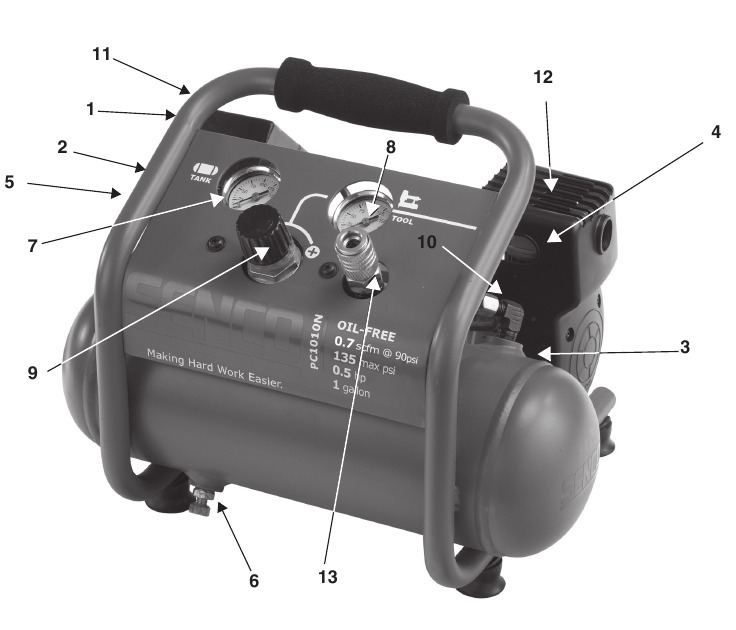

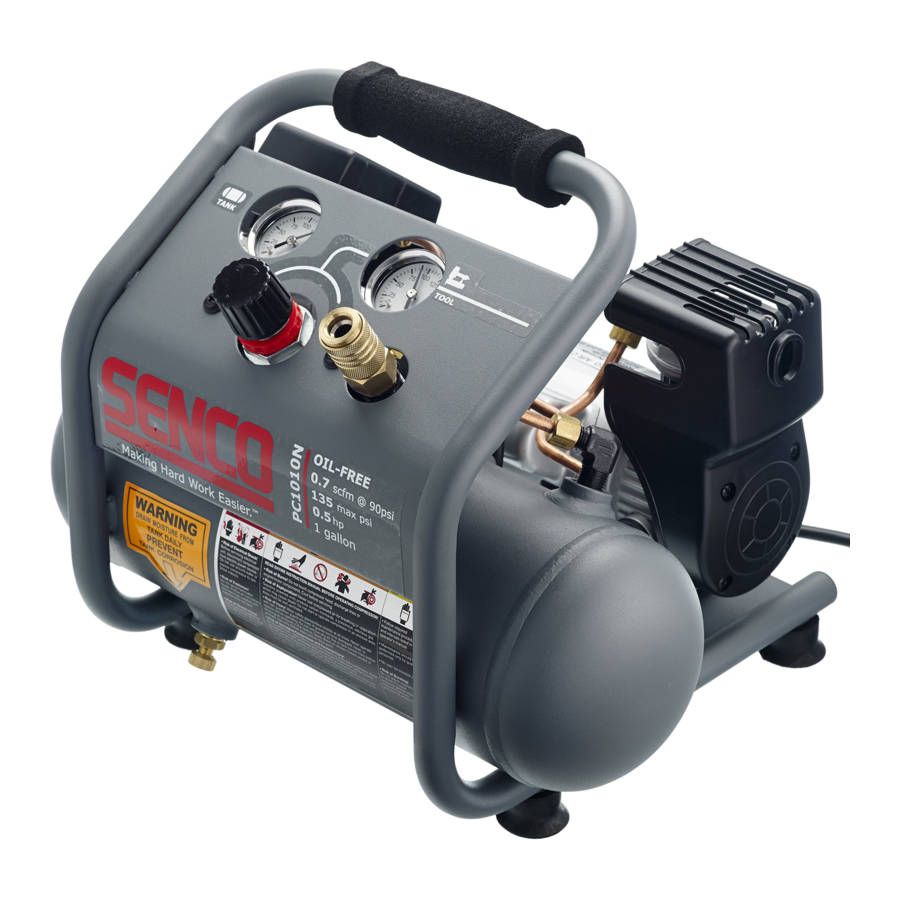

KENMERKEN COMPRESSOR

1. Motor/drukregelaar
2. Thermische overbelasting/reset
3. Luchtinlaatfilter
4. Luchtcompressorpomp
5. Veiligheidsdrukontlastklep
6. Aftapkraan luchtketel
7. Manometer keteldruk
8. Manometer uitlaatdruk
9. Drukregelaar
10. Persleiding
11. Elektrisch snoer van 115 volt
12. Ventilatieopeningen/beschermkap
13. Snelkoppeling

1. MOTOR/DRUKREGELAAR: Deze schakelaar wordt gebruikt om de luchtcompressor te starten of te stoppen. Door de schakelaar in de (Aan)-stand te zetten, wordt automatisch stroom geleverd aan de drukschakelaar, waardoor de motor kan starten wanneer de druk in de luchtketel lager is dan de in de fabriek ingestelde inschakeldruk. In de (Aan)-stand stopt de drukschakelaar de motor wanneer de druk in de luchtketel de in de fabriek ingestelde uitschakeldruk bereikt. Om veiligheidsredenen heeft deze schakelaar ook een overdrukventiel aan de zijkant van de schakelaar, ontworpen om automatisch perslucht af te voeren uit de luchtcompressorpompkop en de persleiding wanneer de luchtcompressor de uitschakeldruk bereikt of wordt uitgeschakeld. Hierdoor kan de motor vrij herstarten. Door de schakelaar in de (Uit)-stand te zetten, wordt de stroom van de motor verwijderd en stopt de luchtcompressor.

2. MOTOROVERBELASTING: De motor heeft een beveiligingsschakelaar op de pomp. Overmatige stroomafname zorgt ervoor dat de beveiligingsschakelaar wordt geactiveerd om de motor en de bediener te beschermen. Reset de beveiligingsschakelaar door de zwarte plastic pen terug in de behuizing te duwen. Reset de schakelaar als deze is geactiveerd.

3. LUCHTINLAATFILTER: Dit filter is ontworpen om lucht te reinigen die de pomp binnenkomt. Om ervoor te zorgen dat de pomp voortdurend een schone, koele en droge luchttoevoer ontvangt, moet dit filter altijd schoon zijn en de ventilatieopening vrij van obstructies. Het filter kan worden verwijderd om te reinigen met warm zeepsop. Spoel het filter af en laat het aan de lucht drogen.

4. LUCHTCOMPRESSORPOMP: Om lucht te comprimeren, beweegt de zuiger op en neer in de cilinder. Tijdens de neerwaartse slag wordt lucht aangezogen via de luchtinlaatklep, terwijl de uitlaatklep gesloten blijft. Tijdens de opwaartse slag wordt lucht samengeperst, sluit de inlaatklep en wordt perslucht via de uitlaatklep, in de persleiding, via de terugslagklep en in de luchtketel geforceerd.
5. VEILIGHEIDSDRUKONTLAASTKLEP: Deze klep is ontworpen om systeemfouten te voorkomen door de druk van het systeem te ontlasten wanneer de perslucht een vooraf bepaald niveau bereikt. De klep is vooraf ingesteld door de fabrikant en mag op geen enkele manier worden aangepast.
   Om te controleren of de klep goed werkt, trekt u aan de ring. Er moet lucht ontsnappen. Wanneer de ring wordt losgelaten, zal deze opnieuw sluiten.

6. AFTAPKRAAN LUCHTKETEL: De aftapkraan wordt gebruikt om vocht uit de luchtketel(s) te verwijderen nadat de luchtcompressor is uitgeschakeld. Probeer NOOIT de aftapkraan te openen als er meer dan 10 PSI luchtdruk in de luchtketel zit! Om de aftapkraan te openen, draait u de knop tegen de klok in. Kantel de ketel om ervoor te zorgen dat alle condensatie door de klep wordt afgevoerd.

7. MANOMETER KETELDRUK: De manometer keteldruk geeft de reserve luchtdruk in de luchtketel(s) aan.

8. MANOMETER UITLAATDRUK: De manometer uitlaatdruk geeft de luchtdruk aan die beschikbaar is aan de uitlaatzijde van de regelaar. Deze druk wordt geregeld door de regelaar en is altijd lager dan of gelijk aan de luchtdruk in de ketel.
9. DRUKREGELAAR: De luchtdruk die uit de luchtketel komt, wordt geregeld door de regelaarknop. Draai de drukregelknop met de klok mee om de uitlaatdruk te verhogen en tegen de klok in om de uitlaatdruk te verlagen. Volg de bedieningsinstructies van het gereedschap voor het aanbevolen drukbereik.
10. PERSLEIDING: Houd er rekening mee dat de persleiding erg heet is.


VOORBEREIDING

EERSTE INSTALLATIE:

1. Lees de veiligheidswaarschuwingen voordat u de luchtcompressor instelt.

LOCATIE:

Om schade aan de luchtcompressor te voorkomen, mag u de luchtcompressor niet meer dan 10º dwars of in de lengterichting hellen.

1. Plaats de luchtcompressor op minstens 30 cm afstand van obstakels die een goede ventilatie kunnen belemmeren.
   Plaats de luchtcompressor niet in een gebied:
   • waar sprake is van olie- of gaslekken.
   • waar ontvlambare gasdampen of materialen aanwezig kunnen zijn.

     Er kunnen ernstige verwondingen of de dood optreden als elektrische vonken van de motor en de drukschakelaar in contact komen met ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Wanneer u de luchtcompressor gebruikt voor spuitwerk, plaatst u de luchtcompressor zo ver mogelijk van de werkplek, met behulp van extra luchtslangen in plaats van verlengsnoeren.
   • waar de luchttemperatuur onder 0ºC of boven 40ºC komt.
   • waar extreem vuile lucht of water in de luchtcompressor kan worden gezogen.

ELEKTRISCH:

Een onjuiste aansluiting van de aardgeleider van de apparatuur kan leiden tot een risico op schokken of elektrocutie. Raadpleeg een gekwalificeerde elektricien of onderhoudspersoneel als u twijfelt of het stopcontact goed geaard is. Gebruik geen enkel type adapter bij dit product. Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit de aardingsdraad dan niet aan op een van de platte stekkercontacten. De draad met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardingsdraad.

Dit product moet geaard zijn. Als er een storing of defect optreedt, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit product is uitgerust met een snoer met een aardgeleider en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

1. SENCO® RAADT HET GEBRUIK VAN VERLENGSNOEREN NIET AAN, omdat dit kan leiden tot stroomverlies en oververhitting van de motor. Het gebruik van een extra luchtslang wordt aanbevolen in plaats van een verlengsnoer. Als het gebruik van een verlengsnoer onvermijdelijk is, moet het worden aangesloten op een GFCI die zich in stroomonderbrekerdozen of beschermde stopcontacten bevindt.
   Neem bij het gebruik van een verlengsnoer het volgende in acht:

   Kabellengte	Draaddikte
   Tot 7,5 meter	12 AWG
   Tot 30 meter	10 AWG
   Tot 45 meter	8 AWG
   Tot 75 meter	6 AWG

   Gebruik alleen verlengsnoeren met 3 pinnen die 3-polige geaarde stekkers en 3-sleuf snoeraansluitingen hebben die de stekker van het product accepteren. Gebruik alleen verlengsnoeren met een elektrische waarde die niet lager is dan de waarde van het product. Gebruik geen beschadigde verlengsnoeren. Onderzoek het verlengsnoer voor gebruik en vervang het als het beschadigd is. Misbruik het verlengsnoer niet en trek niet aan het snoer om de stekker los te koppelen. Houd het snoer uit de buurt van hitte en scherpe randen. Schakel altijd de schakelaar van de luchtcompressor uit voordat u de stekker uit het stopcontact haalt.

WERKING

CONTROLELIJST VOOR HET STARTEN:

1. Verwijder eventueel vocht in de tank van de luchtcompressor. Verwijder overmatige druk door aan de ring van de veiligheidsklep te trekken of met een pneumatisch gereedschap, en open vervolgens de aftapkraan van de luchttank aan de onderkant van de luchttank. Sluit goed af wanneer deze leeg is.

   Risico op lichamelijk letsel. Probeer NOOIT de aftapkraan te openen als er meer dan 10 PSI luchtdruk in de luchttank zit!
2. Zorg ervoor dat de motorschakelaar van de luchtcompressor in de "OFF" (UIT) stand staat.
3. Zorg ervoor dat alle veiligheidskleppen correct werken.
4. Zorg ervoor dat alle beschermkappen en afdekkingen op hun plaats zitten en stevig zijn gemonteerd.

OPSTARTEN:

1. Zorg ervoor dat de hendel op de drukschakelaarkast in de "OFF" (UIT) stand staat.
2. Steek de stekker in het geaarde stopcontact.
3. Zet de motorschakelaar in de stand "ON" (AAN).
4. Hierdoor kan de luchtcompressor "START" (STARTEN) met het opbouwen van druk in de luchttanks en "STOP" (STOPPEN) wanneer de juiste druk is bereikt. Wanneer de druk daalt bij gebruik, zal de luchtcompressor opnieuw "START" (STARTEN) met het opbouwen van druk.
5. Stel de druk in door aan de drukregelaarknop tegen de klok in te draaien voor minder druk en met de klok mee voor meer druk.
6. Als u een ongewoon geluid of trilling opmerkt, stop dan de luchtcompressor en raadpleeg "Probleemoplossing".

AFSLUITEN:

1. Om de luchtcompressor te stoppen, zet u de hendel op de motorschakelaar in de "OFF" (UIT) stand. Stop de luchtcompressor NOOIT door de stekker uit het stopcontact te trekken. Dit kan leiden tot elektrocutie.
2. Laat lucht uit de luchttank ontsnappen door lucht vrij te geven met een aangesloten pneumatisch gereedschap of door aan de ring van de veiligheidsklep te trekken.
3. Zodra de druk in de luchttanks minder dan 10 PSI aangeeft, opent u de aftapkraan onder elke luchttank om eventueel vocht af te voeren.
4. Laat de luchtcompressor afkoelen.
5. Veeg de luchtcompressor schoon en berg deze op in een veilige, vorstvrije ruimte.

ONDERHOUD

Lees de gebruiksaanwijzing voordat u onderhoud uitvoert. De volgende procedures moeten worden uitgevoerd bij het stoppen van de luchtcompressor voor onderhoud of service.

1. Schakel de luchtcompressor uit

   Ga er nooit van uit dat er veilig aan de luchtcompressor kan worden gewerkt alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten!
2. Koppel het snoer los van de hoofdvoeding.
3. Open alle aftappunten.
4. Wacht tot de luchtcompressor is afgekoeld voordat u met de service begint.

ONDERHOUDSSCHEMA

PROBLEEMOPLOSSING

Motor start of herstart niet

Wanneer in de "ON" (AAN) stand, draait de motor continu

Er blijft lucht lekken bij de ontlastklep van de motor-/drukschakelaar nadat de motor is gestopt.

Er blijft lucht lekken bij de ontlastklep van de motor-/drukschakelaar nadat de motor draait.

Luchtlekken uit de veiligheidsklep

Luchtlekken bij koppelingen

Luchtlek in de luchttank

Er blaast lucht uit het inlaatfilter

Onvoldoende druk bij pneumatisch gereedschap of accessoire

Luchtcompressor produceert niet genoeg lucht

Vocht in de perslucht

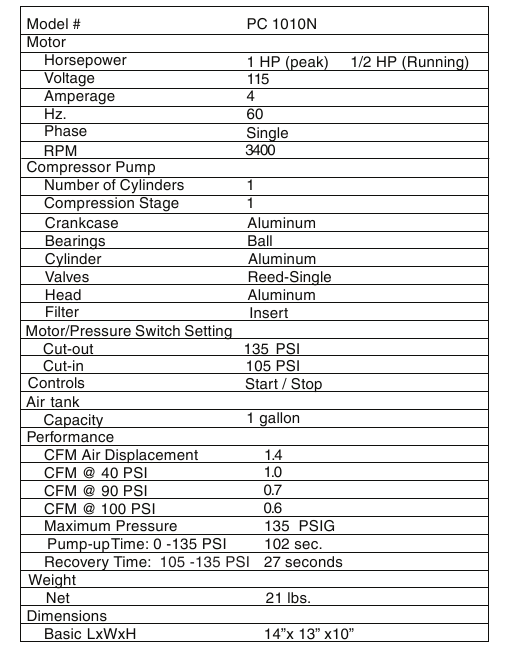

SPECIFICATIES

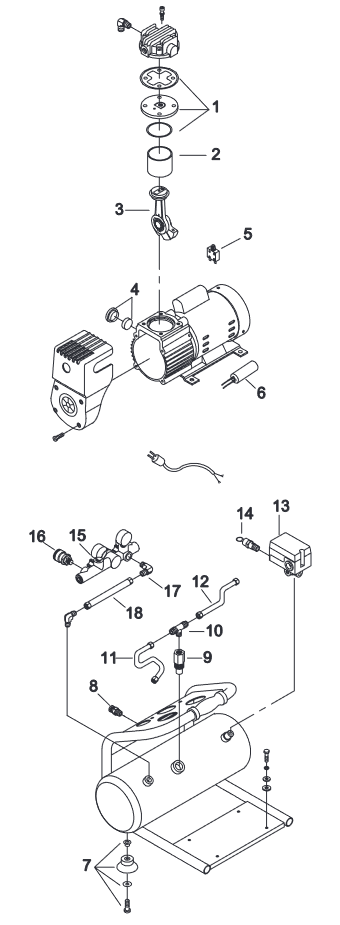

Onderdelenreferentiegids

Senco Brands, Inc.
8450 Broadwell Road
Cincinnati, OH 45244
1-800-543-4596
www.senco.com

VEILIGHEIDSWAARSCHUWING

Een "GEVAAR, WAARSCHUWING of VOORZICHTIG" veiligheidswaarschuwing wordt omgeven door een "VEILIGHEIDSWAARSCHUWINGSKADER". Dit kader wordt gebruikt om veiligheidswaarschuwingen aan te duiden en te benadrukken die moeten worden gevolgd bij het bedienen van deze luchtcompressor. Bij de veiligheidswaarschuwingen horen "Signaalwoorden" die de mate of het niveau van de gevaarsituatie aangeven. De "Signaalwoorden" die in deze handleiding worden gebruikt, zijn als volgt:

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel of schade aan de luchtcompressor.
De symbolen links van deze alinea zijn "Veiligheidswaarschuwingssymbolen". Deze symbolen worden gebruikt om de aandacht te vestigen op items of procedures die gevaarlijk kunnen zijn voor u of andere personen die deze apparatuur gebruiken.
ZORG ALTIJD VOOR EEN KOPIE VAN DEZE HANDLEIDING VOOR IEDEREEN DIE DEZE APPARATUUR GEBRUIKT. LEES ALLE INSTRUCTIES IN DEZE HANDLEIDING EN ALLE INSTRUCTIES DIE WORDEN MEEGELEVERD DOOR FABRIKANTEN VAN ONDERSTEUNENDE APPARATUUR VOORDAT U DEZE LUCHTCOMPRESSOR GEBRUIKT EN WIJS IN HET BIJZONDER OP DE "VEILIGHEIDSWAARSCHUWINGEN" OM DE MOGELIJKHEID VAN PERSOONLIJK LETSEL VOOR DE BEDIENER TE VOORKOMEN.

INSPECTIE

Pak de luchtcompressor uit en noteer het serienummer in de daarvoor bestemde ruimte hieronder. Inspecteer op tekenen van duidelijke of verborgen vrachtschade. Zorg ervoor dat alle beschadigde onderdelen worden vervangen en dat alle mechanische problemen worden verholpen voordat de luchtcompressor wordt gebruikt.
SERIENUMMER____
Als u vragen of opmerkingen heeft, bel dan de gratis actielijn van SENCO: 1-800-543-4596 of e-mail: toolprof@Senco.com
Zorg ervoor dat u de volgende informatie beschikbaar heeft voor alle servicegesprekken:

1. Modelnummer
2. Serienummer
3. Datum en plaats van aankoop
   Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

VEILIGHEIDSWAARSCHUWINGEN

LEES ALLE VEILIGHEIDSWAARSCHUWINGEN VOOR GEBRUIK VAN DE LUCHTCOMPRESSOR

GEVAAR	MOGELIJK GEVOLG	PREVENTIE
RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE	Ernstig letsel of overlijden kan optreden als de luchtcompressor niet goed is geaard. Uw luchtcompressor wordt aangedreven door elektriciteit en kan elektrische schokken of elektrocutie veroorzaken als hij niet correct wordt gebruikt. Elektrische schok kan optreden door het elektrische snoer. Elektrische schok kan optreden als de luchtcompressor niet correct wordt bediend. Ernstig letsel of overlijden kan optreden als elektrische reparaties worden uitgevoerd door onbevoegden.	Zorg ervoor dat de luchtcompressor is aangesloten op een correct geaard stopcontact dat de juiste spanning en voldoende zekeringbescherming biedt. Controleer het netsnoer op tekenen van beknelling, snijden of hitteschade. Vervang een defect snoer voor gebruik. Houd alle aansluitingen droog en van de grond. Laat elektrische snoeren niet in water liggen of in een positie waarin water ermee in contact kan komen. Raak de stekker niet aan met natte handen. Trek niet aan het elektrische snoer om het uit het stopcontact te halen. Gebruik de luchtcompressor nooit in natte omstandigheden of buitenshuis als het regent. Gebruik de luchtcompressor nooit met verwijderde of beschadigde veiligheidsbeschermers/kappen. Alle elektrische bedrading of reparaties die aan deze luchtcompressor worden uitgevoerd, moeten worden uitgevoerd door geautoriseerd servicepersoneel in overeenstemming met de nationale en lokale elektrische voorschriften. Voordat u een elektrische behuizing opent, moet u altijd de luchtcompressor uitschakelen, de druk ontlasten en de stekker van de luchtcompressor uit het stopcontact halen. Laat de luchtcompressor afkoelen. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten!
RISICO OP EXPLOSIE OF BRAND	Ernstig letsel of overlijden kan optreden door normale elektrische vonken in de motor en de drukschakelaar. Ernstig letsel kan optreden als ventilatieopeningen van de luchtcompressor worden afgesloten, waardoor de luchtcompressor oververhit raakt en in brand vliegt.	Gebruik de luchtcompressor altijd in een goed geventileerde ruimte, vrij van ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Als u ontvlambaar materiaal spuit, plaats de luchtcompressor dan op minstens 6 meter afstand van het spuitgebied. (Er kan een extra slang nodig zijn.) Plaats nooit voorwerpen tegen of bovenop de luchtcompressor. Gebruik de luchtcompressor op minstens 30 centimeter afstand van een muur of obstakel dat de juiste ventilatie zou belemmeren.
RISICO OP BARSTEN	Ernstig letsel of overlijden kan optreden door een explosie van de luchttank als de luchttanks niet goed worden onderhouden. Ernstig letsel kan optreden door een defect aan de luchtcompressor of ontploffende accessoires als onjuiste systeemcomponenten, hulpstukken of accessoires worden gebruikt.	Tap de luchttank dagelijks of na elk gebruik af om vochtophoping in de luchttank te voorkomen. Als de luchttank een lek vertoont, vervang de luchttank dan onmiddellijk. Repareer, las of wijzig nooit de luchttank of de hulpstukken ervan. Gebruik alleen originele SENCO®-reparatieonderdelen voor uw luchtcompressor. Breng nooit aanpassingen aan de in de fabriek ingestelde drukken aan. Overschrijd nooit de maximaal toegestane drukwaarde van de fabrikant van hulpstukken. Gebruik vanwege extreme hitte geen plastic buizen of gesoldeerde lood-tin verbindingen voor een persleiding. Gebruik de luchtcompressor nooit om kleine voorwerpen met lage druk, zoals speelgoed, op te blazen.
RISICO VOOR ADEMHALING	Ernstig letsel of overlijden kan optreden door het inademen van perslucht. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes bevatten. Gespoten materialen zoals verf, verfoplosmiddelen, verfafbijtmiddelen, insecticiden, onkruidverdelgers, enz. bevatten schadelijke dampen en vergiften.	Adem nooit lucht in van de luchtcompressor, rechtstreeks of via een ademhalingsapparaat dat op de luchtcompressor is aangesloten. Gebruik de luchtcompressor alleen in een goed geventileerde ruimte. Volg alle veiligheidsinstructies die bij de materialen die u spuit, zijn geleverd. Het gebruik van een ademhalingsmasker kan vereist zijn bij het werken met sommige materialen.
RISICO OP BRANDWONDEN	Ernstig letsel kan optreden door het aanraken van blootliggende metalen onderdelen. Deze gebieden kunnen nog enige tijd heet blijven nadat de luchtcompressor is uitgeschakeld.	Laat geen enkel deel van uw lichaam of andere materialen in contact komen met blootliggende metalen onderdelen van de luchtcompressor.
RISICO OP RONDVLIEGENDE VOORWERPEN	Letsel aan zacht weefsel kan optreden door de persluchtstroom. Ernstig letsel kan optreden doordat losse brokstukken met hoge snelheid uit de persluchtstroom worden geslingerd.	Draag altijd een door OSHA vereiste "Z87" veiligheidsbril om de ogen te beschermen tegen rondvliegende brokstukken. Richt de luchtstroom nooit op een deel van uw lichaam, op iemand anders of op dieren. Laat de luchtcompressor nooit onbeheerd achter onder druk. Schakel de luchtcompressor uit en ontlast de druk voordat u onderhoud probeert uit te voeren, gereedschap of accessoires bevestigt. Houd altijd een veilige afstand tot mensen en dieren tijdens het gebruik van de luchtcompressor. Verplaats de luchtcompressor niet terwijl de luchttank onder druk staat. Probeer de luchtcompressor niet te verplaatsen door aan de slang te trekken.
RISICO VAN BEWEGENDE ONDERDELEN	Risico op lichamelijk letsel door bewegende onderdelen. Deze luchtcompressor schakelt automatisch in wanneer de drukschakelaar in de "On/Auto" (Aan/Auto) positie staat. Risico op letsel door onachtzaam gebruik.	Schakel de luchtcompressor altijd uit. Laat de druk uit de luchtslang ontsnappen en trek de stekker uit het stopcontact voordat u onderhoud uitvoert. Alle reparaties aan de luchtcompressor moeten worden uitgevoerd door een geautoriseerd servicepersoon. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten! Gebruik het apparaat niet zonder beschermkappen/beschermingen. Vervang beschadigde kappen/beschermingen voordat u de luchtcompressor gebruikt.
RISICO DOOR NALATIGHEID		Laat kinderen of adolescenten deze luchtcompressor nooit bedienen! Blijf alert - let op wat u doet. Gebruik de luchtcompressor niet als u moe bent of onder invloed bent van alcohol of drugs. Weet hoe u de luchtcompressor moet stoppen. Maak u grondig vertrouwd met de bedieningselementen.
RISICO OP SCHADE AAN DE LUCHTCOMPRESSOR	Risico op grote reparatie.	Gebruik de luchtcompressor niet zonder luchtfilter. Gebruik de luchtcompressor niet in een corrosieve omgeving. Kantel de luchtcompressor niet meer dan 10° in dwars- of lengterichting. Gebruik de luchtcompressor altijd in een stabiele, veilige positie om te voorkomen dat de luchtcompressor valt. Volg alle onderhoudsinstructies in deze handleiding.

! BEWAAR DEZE INSTRUCTIES!
