Senco PC1010 - Handleiding elektrische luchtcompressor

Inspectie

Pak de luchtcompressor uit en noteer het serienummer in de daarvoor bestemde ruimte hieronder. Controleer op tekenen van duidelijke of verborgen transportschade. Zorg ervoor dat alle beschadigde onderdelen worden vervangen en dat eventuele mechanische problemen worden verholpen voordat de luchtcompressor in gebruik wordt genomen.

Als u vragen of opmerkingen heeft, kunt u SENCO's gratis actielijn bellen: 1-800-543-4596 of een e-mail sturen naar: toolprof@Senco.com

Houd de volgende informatie beschikbaar voor alle servicegesprekken:

1. Modelnummer
2. Serienummer
3. Datum en plaats van aankoop

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Veiligheidswaarschuwingen

Veiligheidswaarschuwing!
Een veiligheidswaarschuwing "DANGER, WARNING of CAUTION" wordt omgeven door een "SAFETY ALERT BOX." Deze box wordt gebruikt om veiligheidswaarschuwingen aan te duiden en te benadrukken die moeten worden gevolgd bij het bedienen van deze luchtcompressor. Bij de veiligheidswaarschuwingen horen "Signaalwoorden" die de mate of het niveau van het gevaar aangeven. De "Signaalwoorden" die in deze handleiding worden gebruikt, zijn als volgt:

	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.
	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, ZOU KUNNEN leiden tot de dood of ernstig letsel.
	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel of schade aan de luchtcompressor.
	De symbolen links van deze alinea zijn "Veiligheidswaarschuwingssymbolen." Deze symbolen worden gebruikt om de aandacht te vestigen op items of procedures die gevaarlijk kunnen zijn voor u of andere personen die deze apparatuur gebruiken.

VERSTREK ALTIJD EEN KOPIE VAN DEZE HANDLEIDING AAN IEDEREEN DIE DEZE APPARATUUR GEBRUIKT. LEES ALLE INSTRUCTIES IN DEZE HANDLEIDING EN ALLE INSTRUCTIES DIE DOOR DE FABRIKANTEN VAN ONDERSTEUNENDE APPARATUUR ZIJN MEEGELEVERD VOORDAT U DEZE LUCHTCOMPRESSOR BEDIEN, EN WIJS IN HET BIJZONDER OP DE "VEILIGHEIDSWAARSCHUWINGEN" OM DE KANS OP PERSOONLIJK LETSEL BIJ DE BEDIENER TE VOORKOMEN.

Lees alle veiligheidswaarschuwingen voordat u de luchtcompressor gebruikt

Gevaar	Potentieel gevolg	Preventie
Risico op elektrische schok of elektrocutie	Ernstig letsel of de dood kan optreden als de luchtcompressor niet goed is geaard. Uw luchtcompressor wordt aangedreven door elektriciteit en kan elektrische schokken of elektrocutie veroorzaken als deze niet op de juiste manier wordt gebruikt.	Zorg ervoor dat de luchtcompressor is aangesloten op een goed geaard stopcontact dat de juiste spanning en voldoende zekering biedt.
	Elektrische schok kan optreden door een elektrisch snoer.	Controleer het netsnoer op tekenen van plet-, snij- of hitteschade. Vervang een defect snoer voor gebruik. Houd alle aansluitingen droog en van de grond. Laat elektrische snoeren niet in water liggen of op een zodanige positie dat er water mee in contact kan komen. Raak de stekker niet aan met natte handen. Trek niet aan het elektrische snoer om de stekker uit het stopcontact te halen.
	Elektrische schok kan optreden als de luchtcompressor niet correct wordt bediend.	Gebruik de luchtcompressor nooit in natte omstandigheden of buitenshuis als het regent. Gebruik de luchtcompressor nooit met verwijderde of beschadigde veiligheidskappen/-afdekkingen.
	Ernstig letsel of de dood kan optreden als elektrische reparaties worden uitgevoerd door onbevoegde personen.	Alle elektrische bedrading of reparaties aan deze luchtcompressor moeten worden uitgevoerd door geautoriseerd servicepersoneel in overeenstemming met de nationale en lokale elektrische voorschriften. Voordat u een elektrische behuizing opent, moet u altijd de luchtcompressor uitschakelen, de druk ontlasten en de stekker van de luchtcompressor uit het stopcontact halen. Laat de luchtcompressor afkoelen. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten!
Risico op explosie of brand	Ernstig letsel of de dood kan optreden door normale elektrische vonken in de motor en de drukschakelaar.	Gebruik de luchtcompressor altijd in een goed geventileerde ruimte, vrij van ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Als u ontvlambaar materiaal spuit, plaats de luchtcompressor dan op minstens 6 meter afstand van het spuitgebied. (Een extra slang kan nodig zijn.)
	Ernstig letsel kan optreden als ventilatieopeningen van de luchtcompressor worden geblokkeerd, waardoor de luchtcompressor oververhit raakt en in brand vliegt.	Plaats nooit voorwerpen tegen of bovenop de luchtcompressor. Gebruik de luchtcompressor op minstens 30 cm afstand van een muur of obstakel dat de juiste ventilatie zou belemmeren.
Risico op barsten	Ernstig letsel of de dood kan optreden door een explosie van de luchttank als de luchttanks niet goed worden onderhouden.	Tap de luchttank dagelijks of na elk gebruik af om vochtophoping in de luchttank te voorkomen. Als de luchttank een lek vertoont, vervang de luchttank dan onmiddellijk. Repareer, las of breng nooit wijzigingen aan de luchttank of de bevestigingen ervan. Breng nooit aanpassingen aan aan de in de fabriek ingestelde drukken.
	Ernstig letsel kan optreden door een storing in de luchtcompressor of exploderende accessoires als onjuiste systeemcomponenten, hulpstukken of accessoires worden gebruikt.	Overschrijd nooit de maximaal toelaatbare drukwaarde van de fabrikant van hulpstukken. Gebruik vanwege de extreme hitte geen plastic buis of gesoldeerde verbindingen met loodtin voor een persleiding. Gebruik de luchtcompressor nooit om kleine objecten met lage druk, zoals speelgoed, op te blazen. Alle slangen en fittingen moeten geschikt zijn voor gebruik op de locatie bij de maximaal toelaatbare werkdruk van de draagbare compressor. Gebruik alleen originele SENCO-reparatieonderdelen voor uw luchtcompressor.
Risico bij ademhaling	Ernstig letsel of de dood kan optreden door het inademen van perslucht. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes bevatten.	Adem nooit lucht in van de luchtcompressor, noch rechtstreeks, noch via een ademhalingsapparaat dat op de luchtcompressor is aangesloten.
	Gespoten materialen zoals verf, verfverdunners, verfafbijtmiddelen, insecticiden, onkruidverdelgers, enz. bevatten schadelijke dampen en vergiften.	Gebruik de luchtcompressor alleen in een goed geventileerde ruimte. Volg alle veiligheidsinstructies die bij de materialen die u spuit zijn geleverd. Het gebruik van een ademhalingsmasker kan vereist zijn bij het werken met sommige materialen.
Risico op brandwonden	Ernstig letsel kan optreden door het aanraken van blootliggende metalen onderdelen. Deze gebieden kunnen nog enige tijd heet blijven nadat de luchtcompressor is uitgeschakeld.	Laat nooit enig deel van uw lichaam of andere materialen in contact komen met blootliggende metalen onderdelen van de luchtcompressor, motor of leidingen.
Risico op rondvliegende objecten	Er kan schade aan zacht weefsel optreden door de persluchtstroom.	Draag altijd een door OSHA vereiste "Z87"-veiligheidsbril om de ogen te beschermen tegen rondvliegend vuil. Richt de luchtstroom nooit op een deel van uw lichaam, iemand anders of dieren. Laat een luchtcompressor onder druk nooit onbeheerd achter. Schakel de luchtcompressor uit en ontlast de druk voordat u onderhoud uitvoert, gereedschap of accessoires bevestigt.
	Ernstig letsel kan optreden doordat losse brokstukken met hoge snelheid uit de persluchtstroom worden voortgestuwd.	Houd altijd een veilige afstand tot mensen en dieren tijdens het gebruik van de luchtcompressor. Verplaats de luchtcompressor niet terwijl de luchttank onder druk staat. Probeer de luchtcompressor niet te verplaatsen door aan de slang te trekken.
Risico door bewegende delen	Risico op lichamelijk letsel door bewegende delen. Deze luchtcompressor schakelt automatisch in wanneer de drukschakelaar in de stand ON (1)/Auto staat.	Schakel de luchtcompressor altijd uit wanneer deze niet in gebruik is. Laat de druk uit de luchtslang lopen en haal de stekker uit het stopcontact voordat u onderhoud uitvoert. Alle reparaties aan de luchtcompressor moeten worden uitgevoerd door een geautoriseerd servicepersoon. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan op elk moment opnieuw starten! Gebruik de machine niet zonder beschermkappen/-afschermingen. Vervang beschadigde kappen/afschermingen voordat u de luchtcompressor gebruikt.
Risico door nalatigheid	Risico op letsel door nalatig gebruik.	Sta kinderen of adolescenten nooit toe deze luchtcompressor te bedienen! Blijf alert -- let op wat u doet. Gebruik de luchtcompressor niet als u moe bent of onder invloed bent van alcohol of drugs. Weet hoe u de luchtcompressor moet stoppen. Maak u grondig vertrouwd met de bedieningselementen.
Risico op schade aan de luchtcompressor	Risico op grote reparaties.	Gebruik de luchtcompressor niet zonder luchtfilter. Gebruik de luchtcompressor niet in een corrosieve omgeving. Kantel de luchtcompressor niet meer dan 10° in de dwars- of lengterichting. Gebruik de luchtcompressor altijd in een stabiele, veilige positie om te voorkomen dat de luchtcompressor valt. Volg alle onderhoudsinstructies in deze handleiding.

! BEWAAR DEZE INSTRUCTIES!

Dit product bevat chemicaliën, waaronder lood, waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.
Was uw handen na gebruik

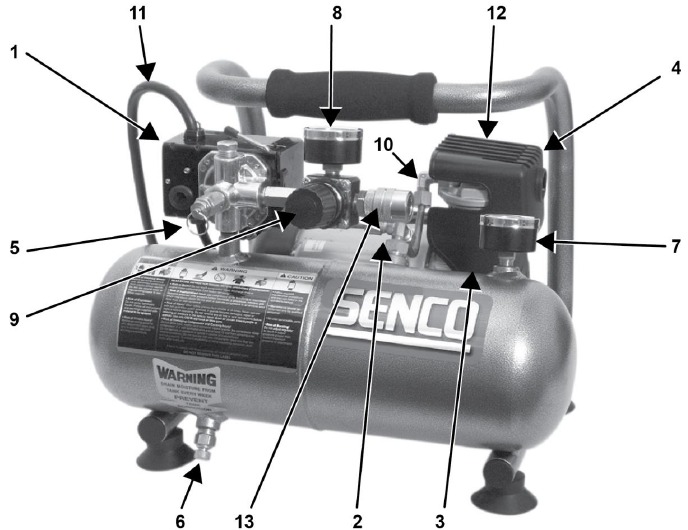

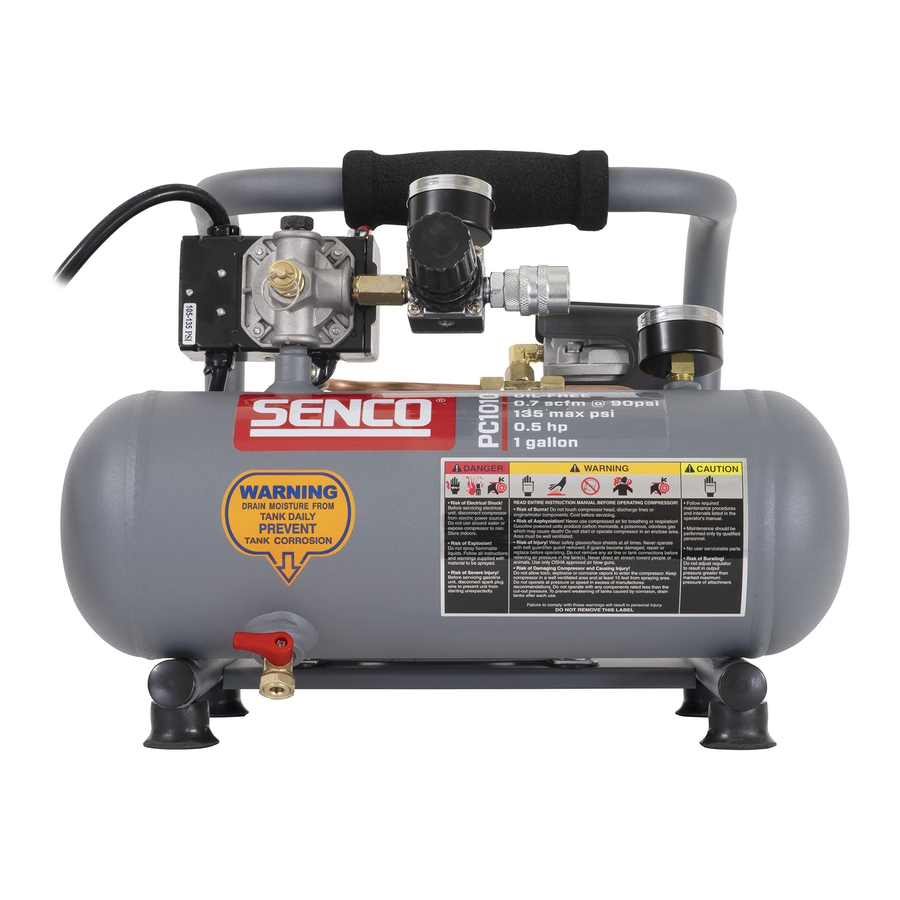

Productkenmerken

1. Motor/drukschakelaar: Deze schakelaar wordt gebruikt om de luchtcompressor te starten of te stoppen. Als de schakelaar in de stand ON (1) wordt gezet, wordt er automatisch stroom naar de drukschakelaar geleid, waardoor de motor start wanneer de druk in de luchttank lager is dan de in de fabriek ingestelde inschakeldruk. Wanneer de schakelaar in de stand ON (1) staat, stopt de drukschakelaar de motor wanneer de druk in de luchttank de in de fabriek ingestelde uitschakeldruk bereikt. Om veiligheidsredenen heeft deze schakelaar ook een overdrukventiel aan de zijkant van de schakelaar dat is ontworpen om automatisch perslucht af te voeren uit de pompkop van de luchtcompressor en de afgiftepijp wanneer de luchtcompressor de uitschakeldruk bereikt of wordt uitgeschakeld. Hierdoor kan de motor vrij herstarten. Als de schakelaar in de stand OFF (0) wordt gezet, wordt de stroom van de drukschakelaar verwijderd en stopt de luchtcompressor.

2. Thermische overbelasting motor: De motor heeft een beveiligingsschakelaar op de pomp. Een overmatige stroomafname zal ertoe leiden dat de schakelaar wordt geactiveerd om de motor en de bediener te beschermen. Reset de schakelaar door de zwarte plastic stift terug in de behuizing te duwen. Reset de schakelaar als deze is geactiveerd.

3. Luchtinlaatfilter: Dit filter is ontworpen om de lucht die de pomp binnenkomt te reinigen. Om ervoor te zorgen dat de pomp voortdurend een schone, koele en droge luchttoevoer ontvangt, moet dit filter altijd schoon zijn en de ventilatieopening vrij van obstructies. Het filter kan worden verwijderd om te worden gereinigd met warm zeepwater. Spoel het filter af en laat het aan de lucht drogen.

4. Luchtcompressorpomp: Om lucht te comprimeren, beweegt de zuiger op en neer in de cilinder. Tijdens de neerwaartse slag wordt lucht aangezogen via de luchtinlaatklep, terwijl de uitlaatklep gesloten blijft. Tijdens de opwaartse slag wordt lucht gecomprimeerd, de inlaatklep sluit en gecomprimeerde lucht wordt via de uitlaatklep, in de afgiftepijp, door de terugslagklep en in de luchttank geforceerd.
5. Veiligheidsontlastklep: Deze klep is ontworpen om systeemfouten te voorkomen door de druk van het systeem te verlichten wanneer de perslucht een vooraf bepaald niveau bereikt. De klep is vooraf ingesteld door de fabrikant en mag op geen enkele manier worden gewijzigd. Om te controleren of de klep goed werkt, trekt u aan de ring. Er moet lucht ontsnappen. Wanneer de ring wordt losgelaten, wordt deze weer vastgezet.

6. Aftapkraan luchttank: De aftapkraan wordt gebruikt om vocht uit de luchttank(s) te verwijderen nadat de luchtcompressor is uitgeschakeld. Probeer NOOIT de aftapkraan te openen wanneer er meer dan 0,7 bar luchtdruk in de luchttank zit! Om de aftapkraan te openen, draait u de knop tegen de klok in. Kantel de tank om ervoor te zorgen dat alle condensatie door de klep wegloopt.


7. Drukmeter tank: De drukmeter van de luchttank geeft de reserve luchtdruk in de luchttank(s) aan.
8. Drukmeter uitlaat: De drukmeter van de uitlaat geeft de luchtdruk aan die beschikbaar is aan de uitlaatzijde van de regelaar. Deze druk wordt geregeld door de regelaar en is altijd lager dan of gelijk aan de luchtdruk in de luchttank.
9. Drukregelaar: De luchtdruk die uit de luchttank komt, wordt geregeld door de regelaarknop. Draai de drukregelknop met de klok mee om de afvoerdruk te verhogen en tegen de klok in om de afvoerdruk te verlagen. Volg de bedieningsinstructies van het gereedschap voor het aanbevolen drukbereik.
10. Afgiftepijp: Houd er rekening mee dat de afgiftepijp erg heet is.


Voorbereiding

Eerste installatie

1. Lees de veiligheidswaarschuwingen voordat u de luchtcompressor installeert.

Locatie

Om schade aan de luchtcompressor te voorkomen, mag u de luchtcompressor niet meer dan 10° in dwars- of lengterichting kantelen.

1. Plaats de luchtcompressor op minstens 30 cm afstand van obstakels die een goede ventilatie kunnen verhinderen.
   Plaats de luchtcompressor niet in een gebied:
   • Waar er sprake is van olie- of gaslekken.
   • Waar ontvlambare gasdampen of materialen aanwezig kunnen zijn.

Er kunnen ernstige verwondingen of de dood optreden als elektrische vonken van de motor en de drukschakelaar in contact komen met ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Wanneer u de luchtcompressor gebruikt voor het spuiten van verf, plaatst u de luchtcompressor zo ver mogelijk van het werkgebied, met behulp van extra luchtslangen in plaats van verlengsnoeren.

• Waar de luchttemperatuur onder 0 °C daalt of boven 40 °C uitkomt.
• Waar extreem vuile lucht of water in de luchtcompressor kan worden gezogen.

Elektrisch

Een onjuiste aansluiting van de aardgeleider van de apparatuur kan leiden tot een risico op een schok of elektrocutie. Neem contact op met een gekwalificeerde elektricien of servicepersoneel als u twijfelt of het stopcontact goed is geaard. Gebruik geen enkel type adapter bij dit product. Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit de aardingsdraad dan niet aan op een van de platte bladaansluitingen. De draad met isolatie met een buitenste oppervlak dat groen is met of zonder gele strepen, is de aardingsdraad.

Dit product moet worden geaard. Als er een storing of defect optreedt, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op een elektrische schok te verminderen. Dit product is uitgerust met een snoer met een aardgeleider en een aardingsstekker. De stekker moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale codes en verordeningen.

1. SENCO RAADT HET GEBRUIK VAN VERLENGSNOEREN NIET AAN, omdat dit kan leiden tot stroomverlies en oververhitting van de motor. Het gebruik van een extra luchtslang wordt aanbevolen in plaats van een verlengsnoer. Als het gebruik van een verlengsnoer onvermijdelijk is, moet het worden aangesloten op een aardlekschakelaar in schakelkasten of beschermde stopcontacten.
   Neem bij het gebruik van een verlengsnoer het volgende in acht:

Gebruik alleen verlengsnoeren met 3 pinnen die 3-pins aardingsstekkers en 3-sleufsnoerconnectoren hebben die de stekker van het product accepteren. Gebruik alleen verlengsnoeren met een elektrische waarde die niet lager is dan de waarde van het product. Gebruik geen beschadigde verlengsnoeren. Onderzoek het verlengsnoer voor gebruik en vervang het indien beschadigd. Misbruik het verlengsnoer niet en trek niet aan een snoer om de stekker los te koppelen. Houd het snoer uit de buurt van hitte en scherpe randen. Schakel altijd de schakelaar van de luchtcompressor uit voordat u de stekker uit het stopcontact haalt.

Bediening

Checklist voor aanvang

1. Verwijder al het vocht in de luchttank van de compressor. Verwijder overmatige druk door aan de ring van de veiligheidsontlastklep te trekken of met een luchtgereedschap en open vervolgens de aftapkraan van de luchttank aan de onderkant van de luchttank. Sluit goed af wanneer deze is afgetapt.

Risico op lichamelijk letsel. Probeer NOOIT de aftapkraan te openen wanneer er meer dan 0,7 bar luchtdruk in de luchttank zit!

2. Zorg ervoor dat de motorschakelaar van de luchtcompressor in de OFF (0)-stand staat.
3. Zorg ervoor dat alle veiligheidskleppen correct werken.
4. Zorg ervoor dat alle beschermingen en afdekkingen op hun plaats zitten en stevig zijn gemonteerd.

Opstarten

1. Zorg ervoor dat de hendel op de drukschakelaarkast in de OFF (0)-stand staat.
2. Steek de stekker in het geaarde stopcontact.
3. Zet de motorschakelaar in de ON (1)-stand.
4. Hierdoor kan de luchtcompressor Starten met het opbouwen van druk in de luchttanks en Stoppen wanneer de juiste druk is bereikt. Wanneer de druk daalt door gebruik, zal de luchtcompressor Starten met het opnieuw opbouwen van druk.
5. Stel de druk in door de drukregelaarknop tegen de klok in te draaien voor minder druk en met de klok mee voor meer druk.
6. Als u een ongebruikelijk geluid of trilling opmerkt, stop dan de luchtcompressor en raadpleeg "Probleemoplossing".

Afsluiten

1. Om de luchtcompressor te stoppen, zet u de hendel op de motorschakelaar in de OFF (0)-stand. Stop de luchtcompressor NOOIT door de stekker uit het stopcontact te halen. Dit kan leiden tot een risico op elektrocutie.
2. Laat de lucht uit de luchttank ontsnappen door lucht vrij te geven met een aangesloten luchtgereedschap of door aan de ring van de veiligheidsontlastklep te trekken.
3. Zodra de druk in de luchttanks minder dan 0,7 bar aangeeft, opent u de aftapkraan onder elke luchttank om eventueel vocht af te voeren.
4. Laat de luchtcompressor afkoelen.
5. Veeg de luchtcompressor schoon en berg hem op in een veilige, vorstvrije ruimte.

Onderhoud

Lees de handleiding voordat u onderhoud uitvoert. De volgende procedures moeten worden uitgevoerd wanneer de luchtcompressor wordt stilgelegd voor onderhoud of reparatie.

1. Schakel de luchtcompressor uit.

Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten!

2. Haal de stekker uit het stopcontact.
3. Open alle aftappunten.
4. Wacht tot de luchtcompressor is afgekoeld voordat u met de service begint.

Probleemoplossing

Productspecificaties

Beperkte garantie

G Garantieregistratie is ook vereist en kan worden gedaan via online productregistratie op www.senco.com of door het invullen en terugsturen van het gefrankeerde garantieregistratieformulier dat is meegeleverd met de informatie over de bedieningshandleiding/onderdelenlijst in de productdoos. Om een garantieclaim in te dienen, moet u het product, met het juiste aankoopbewijs/aankoopbon en vooruitbetaalde retourtransportkosten, terugsturen naar een erkend garantieservicecentrum van SENCO. Een lijst van erkende garantieservicecentra van SENCO is te vinden op www.senco.com of door gratis te bellen naar 1-800-543-4596.

SENCO BRANDS, INC.
CINCINNATI, OHIO 45244-1611 USA
www.senco.com

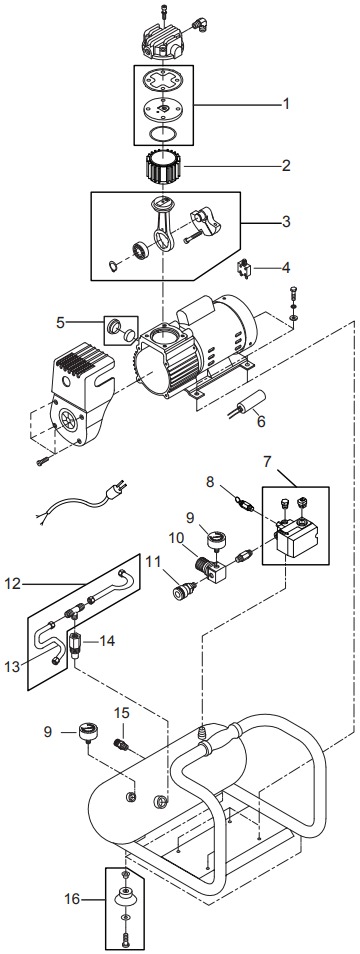

Onderdelengids

NO: RLB-1409

Senco Brands, Inc.
8450 Broadwell Road
Cincinnati, OH 45244
1-800-543-4596
www.senco.com
