INSPECTIE

Pak de luchtcompressor uit en noteer het serienummer in de daarvoor bestemde ruimte hieronder. Controleer op tekenen van duidelijke of verborgen vrachtschade. Zorg ervoor dat alle beschadigde onderdelen worden vervangen en dat eventuele mechanische problemen worden verholpen voordat de luchtcompressor in gebruik wordt genomen.

Als u vragen of opmerkingen heeft, bel dan SENCO's gratis actielijn: 1-800-543-4596 of e-mail: toolprof@Senco.com

Zorg ervoor dat de volgende informatie beschikbaar is voor alle servicegesprekken:

1. Modelnummer
2. Serienummer
3. Datum en plaats van aankoop

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

VEILIGHEIDSWAARSCHUWINGEN

VEILIGHEIDSALARM!
Een veiligheidswaarschuwing "GEVAAR, WAARSCHUWING of VOORZICHTIG" wordt omgeven door een "VEILIGHEIDSALARMBOX." Deze box wordt gebruikt om veiligheidswaarschuwingen aan te duiden en te benadrukken die moeten worden gevolgd bij het bedienen van deze luchtcompressor. Bij de veiligheidswaarschuwingen horen "Signaalwoorden" die de mate of het niveau van gevaarlijke ernst aangeven. De "Signaalwoorden" die in deze handleiding worden gebruikt, zijn als volgt:

	Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, ZAL leiden tot de dood of ernstig letsel.
	Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot de dood of ernstig letsel.
	Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, KAN leiden tot licht of matig letsel of schade aan de luchtcompressor.
	De symbolen links van deze paragraaf zijn "Veiligheidswaarschuwingssymbolen". Deze symbolen worden gebruikt om de aandacht te vestigen op items of procedures die gevaarlijk kunnen zijn voor u of andere personen die deze apparatuur gebruiken.

ZORG ALTIJD VOOR EEN KOPIE VAN DEZE HANDLEIDING AAN IEDEREEN DIE DEZE APPARATUUR GEBRUIKT. LEES ALLE INSTRUCTIES IN DEZE HANDLEIDING EN ALLE INSTRUCTIES VAN FABRIKANTEN VAN ONDERSTEUNENDE APPARATUUR VOORDAT U DEZE LUCHTCOMPRESSOR BEDIEN EN WIJS IN HET BIJZONDER OP DE "VEILIGHEIDSWAARSCHUWINGEN" OM DE MOGELIJKHEID VAN PERSOONLIJK LETSEL VOOR DE BEDIENER TE VOORKOMEN.

LEES ALLE VEILIGHEIDSWAARSCHUWINGEN VOOR HET GEBRUIK VAN DE LUCHTCOMPRESSOR

GEVAAR	MOGELIJK GEVOLG	PREVENTIE
RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE	Ernstig letsel of de dood kan optreden als de luchtcompressor niet correct is geaard. Uw luchtcompressor wordt aangedreven door elektriciteit en kan elektrische schokken of elektrocutie veroorzaken als deze niet correct wordt gebruikt.	Zorg ervoor dat de luchtcompressor is aangesloten op een correct geaard stopcontact dat de juiste spanning en voldoende zekeringbescherming biedt.
	Elektrische schok kan optreden via het elektriciteitssnoer.	Controleer het netsnoer op tekenen van verplettering, snijden of hitteschade. Vervang een defect snoer voor gebruik. Houd alle verbindingen droog en van de grond. Zorg ervoor dat elektrische snoeren niet in het water liggen of in een positie waarin water ermee in contact kan komen. Raak de stekker niet aan met natte handen. Trek niet aan het elektriciteitssnoer om het uit het stopcontact te halen.
	Elektrische schok kan optreden als de luchtcompressor niet correct wordt bediend.	Gebruik de luchtcompressor nooit in natte omstandigheden of buitenshuis als het regent. Gebruik de luchtcompressor nooit met verwijderde of beschadigde veiligheidskappen/-afdekkingen.
	Ernstig letsel of de dood kan optreden als elektrische reparaties worden uitgevoerd door onbevoegde personen.	Alle elektrische bedrading of reparaties die aan deze luchtcompressor worden uitgevoerd, moeten worden uitgevoerd door geautoriseerd servicepersoneel in overeenstemming met de nationale en lokale elektrische voorschriften. Voordat u een elektrische behuizing opent, moet u altijd de luchtcompressor uitschakelen, de druk verlagen en de luchtcompressor loskoppelen van de stroombron. Laat de luchtcompressor afkoelen. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten!
RISICO OP EXPLOSIE OF BRAND	Ernstig letsel of de dood kan optreden door normale elektrische vonken in de motor en drukschakelaar.	Gebruik de luchtcompressor altijd in een goed geventileerde ruimte, vrij van ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Als u ontvlambaar materiaal spuit, plaats de luchtcompressor dan op minstens 6 meter afstand van het spuitgebied. (Er kan een extra slang nodig zijn.)
	Ernstig letsel kan optreden als ventilatieopeningen van de luchtcompressor worden beperkt, waardoor de luchtcompressor oververhit raakt en in brand vliegt.	Plaats nooit voorwerpen tegen of bovenop de luchtcompressor. Gebruik de luchtcompressor op minstens 30 cm afstand van een muur of obstructie die de juiste ventilatie zou belemmeren.
RISICO OP BARSTEN	Ernstig letsel of de dood kan optreden door een explosie van de luchttank als de luchttanks niet correct worden onderhouden.	Laat de luchttank dagelijks of na elk gebruik leeglopen om vochtophoping in de luchttank te voorkomen. Als de luchttank een lek vertoont, vervang de luchttank dan onmiddellijk. Repareer, las of breng nooit wijzigingen aan de luchttank of de bevestigingen ervan. Gebruik alleen originele SENCO-reparatieonderdelen voor uw luchtcompressor. Breng nooit aanpassingen aan de in de fabriek ingestelde drukken aan.
	Ernstig letsel kan optreden door een storing in de luchtcompressor of ontploffende accessoires als onjuiste systeemcomponenten, hulpstukken of accessoires worden gebruikt.	Overschrijd nooit de maximaal toelaatbare druk van de fabrikant van de hulpstukken. Gebruik vanwege extreme hitte geen plastic buis of loodtin gesoldeerde verbindingen voor een afvoerleiding. Gebruik de luchtcompressor nooit om kleine objecten met lage druk, zoals speelgoed, op te blazen.
RISICO VOOR DE ADEMHALING	Ernstig letsel of de dood kan optreden door het inademen van perslucht. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes bevatten.	Adem nooit lucht in van de luchtcompressor, rechtstreeks of via een ademhalingsapparaat dat op de luchtcompressor is aangesloten.
	Gespoten materialen zoals verf, verfoplosmiddelen, verfafbijtmiddel, insecticiden, onkruidverdelgers enz. bevatten schadelijke dampen en vergiften.	Gebruik de luchtcompressor alleen in een goed geventileerde ruimte. Volg alle veiligheidsinstructies die bij de materialen die u spuit worden geleverd. Het gebruik van een ademhalingsmasker kan vereist zijn bij het werken met sommige materialen.
RISICO OP BRANDWONDEN	Ernstig letsel kan optreden door het aanraken van blootgestelde metalen onderdelen. Deze gebieden kunnen nog enige tijd na het uitschakelen van de luchtcompressor heet blijven.	Laat nooit een deel van uw lichaam of andere materialen in contact komen met blootgestelde metalen onderdelen van de luchtcompressor, motor of leidingen.
RISICO OP VLIEGENDE VOORWERPEN	Beschadiging van zacht weefsel kan optreden door de persluchtstroom.	Draag altijd een door OSHA vereiste "Z87"-veiligheidsbril om de ogen te beschermen tegen rondvliegend puin. Richt de luchtstroom nooit op een deel van uw lichaam, iemand anders of dieren. Laat een luchtcompressor onder druk nooit onbeheerd achter. Schakel de luchtcompressor uit en verlaag de druk voordat u onderhoud uitvoert, gereedschap of accessoires bevestigt.
	Ernstig letsel kan optreden door los puin dat met hoge snelheid uit de persluchtstroom wordt voortgestuwd.	Houd altijd een veilige afstand tot mensen en dieren tijdens het bedienen van de luchtcompressor. Verplaats de luchtcompressor niet terwijl de luchttank onder druk staat. Probeer de luchtcompressor niet te verplaatsen door aan de slang te trekken.
RISICO DOOR BEWEGENDE ONDERDELEN	Risico op lichamelijk letsel door bewegende onderdelen. Deze luchtcompressor schakelt automatisch in wanneer de drukschakelaar in de positie "Aan/Auto" staat.	Schakel de luchtcompressor altijd uit wanneer deze niet in gebruik is. Laat de druk uit de luchtslang lopen en trek de stekker uit het stopcontact voordat u onderhoud uitvoert. Alle reparaties aan de luchtcompressor moeten worden uitgevoerd door een geautoriseerd servicepersoon. Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten! Gebruik de compressor niet zonder beschermkappen/-afschermingen. Vervang beschadigde afdekkingen/afschermingen voordat u de luchtcompressor gebruikt.
RISICO DOOR NALATIGHEID	Risico op letsel door nalatig gebruik.	Laat kinderen of adolescenten deze luchtcompressor nooit bedienen! Blijf alert - let op wat u doet. Gebruik de luchtcompressor niet als u moe bent of onder invloed bent van alcohol of drugs. Weet hoe u de luchtcompressor moet stoppen. Wees grondig bekend met de bedieningselementen.
RISICO OP SCHADE AAN DE LUCHTCOMPRESSOR	Risico op grote reparatie.	Gebruik de luchtcompressor niet zonder luchtfilter. Gebruik de luchtcompressor niet in een corrosieve omgeving. Houd de luchtcompressor niet meer dan 10° dwars of in de lengte gekanteld. Gebruik de luchtcompressor altijd in een stabiele, veilige positie om te voorkomen dat de luchtcompressor valt. Volg alle onderhoudsinstructies in deze handleiding.

! BEWAAR DEZE INSTRUCTIES!

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.
Was uw handen na gebruik

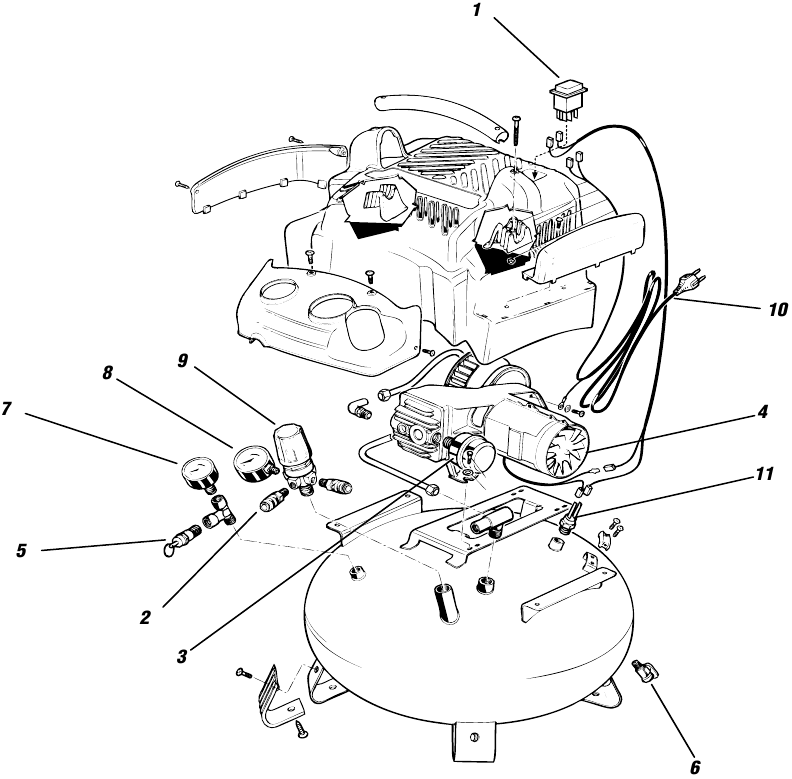

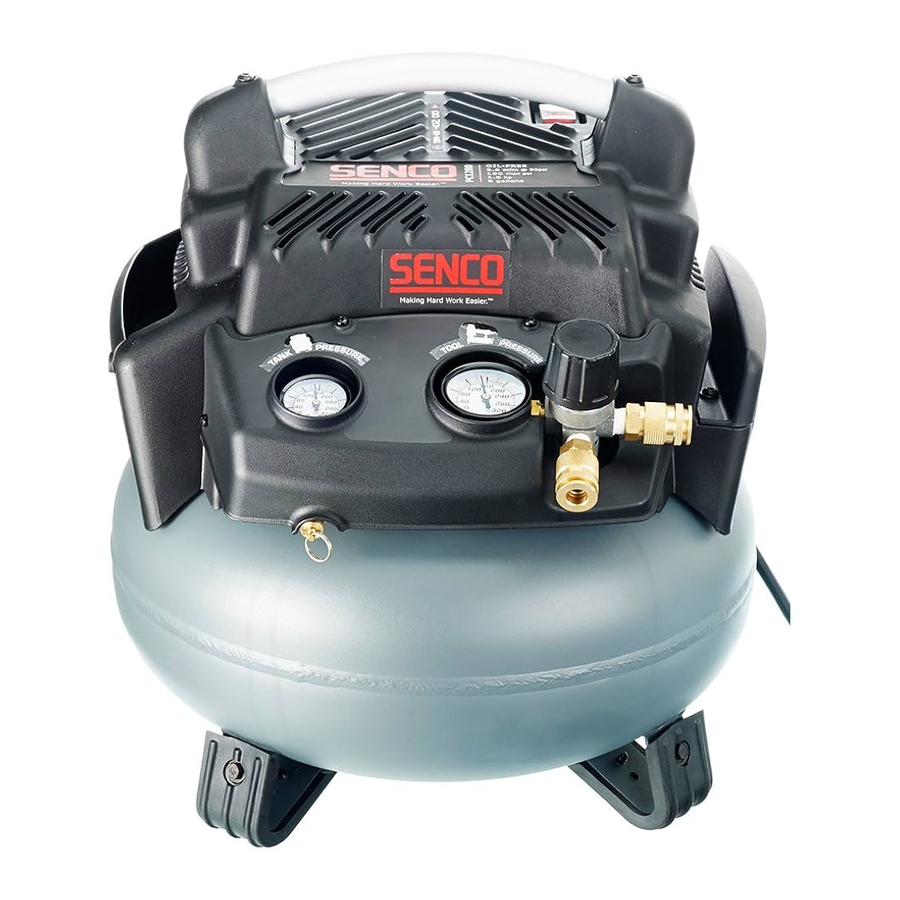

PRODUCTEIGENSCHAPPEN

1. Power Switch - on/off
2. Snelkoppeling
3. Luchtinlaatfilter
4. Pomp/Motor Assembly
5. Veiligheidsventiel
6. Aftapkraan luchttank
7. Drukmeter tank
8. Drukmeter uitlaat
9. Drukregelaar
10. 115 Volt Elektrisch Snoer
11. Drukknop

1. POWER SWITCH - ON/OFF: Deze schakelaar wordt gebruikt om de luchtcompressor te starten of te stoppen. Door de schakelaar in de (Aan)-stand te zetten, wordt de drukschakelaar automatisch van stroom voorzien, waardoor de motor kan starten wanneer de luchttankdruk lager is dan de in de fabriek ingestelde inschakeldruk. In de (Aan)-stand stopt de drukschakelaar de motor wanneer de luchttankdruk de in de fabriek ingestelde uitschakeldruk bereikt. Om veiligheidsredenen heeft deze schakelaar ook een overdrukventiel aan de zijkant van de schakelaar, dat is ontworpen om automatisch perslucht af te voeren van de luchtcompressorpompkop en de persleiding wanneer de luchtcompressor de uitschakeldruk bereikt of wordt uitgeschakeld. Hierdoor kan de motor vrij herstarten. Door de schakelaar in de (Uit)-stand te zetten, wordt de motor uitgeschakeld en stopt de luchtcompressor.
2. MOTOR THERMISCHE OVERBELASTING: De elektromotor heeft een thermische overbelastingsbeveiliging. Als de motor om welke reden dan ook oververhit raakt, schakelt de thermische overbelasting de stroom uit, waardoor de motor niet beschadigd raakt. Wacht tot de motor is afgekoeld. De motor reset automatisch.
3. LUCHTINLAATFILTER: Dit filter is ontworpen om de lucht die de pomp binnenkomt te reinigen. Om ervoor te zorgen dat de pomp continu een schone, koele, droge luchttoevoer ontvangt, moet dit filter altijd schoon zijn en de ventilatieopening vrij van obstructies.
4. LUCHTCOMPRESSORPOMP: Om lucht te comprimeren, beweegt de zuiger op en neer in de cilinder. Tijdens de neerwaartse slag wordt lucht aangezogen via de luchtinlaatklep terwijl de uitlaatklep gesloten blijft. Tijdens de opwaartse slag wordt de lucht gecomprimeerd, de inlaatklep sluit en perslucht wordt via de uitlaatklep, in de persleiding, via de terugslagklep en in de luchttank geperst.
5. VEILIGHEIDSVENTIEL: Dit ventiel is ontworpen om systeemstoringen te voorkomen door druk uit het systeem af te voeren wanneer de perslucht een vooraf bepaald niveau bereikt. Het ventiel is vooraf ingesteld door de fabrikant en mag op geen enkele manier worden aangepast.
   Om te controleren of het ventiel goed werkt, trekt u aan de ring. Er zou lucht moeten ontsnappen. Wanneer de ring wordt losgelaten, zal deze opnieuw sluiten.
6. AFTAPKRAAN LUCHTTANK: De aftapkraan wordt gebruikt om vocht uit de luchttank(s) te verwijderen nadat de luchtcompressor is uitgeschakeld. Probeer de aftapkraan NOOIT te openen als er meer dan 10 PSI luchtdruk in de luchttank zit! Om de aftapkraan te openen, draait u de knop tegen de klok in. Kantel de tank om ervoor te zorgen dat alle condensatie via de kraan wordt afgevoerd.
7. DRUKMETER LUCHTTANK: De drukmeter van de luchttank geeft de reserve luchtdruk in de luchttank(s) aan.
8. DRUKMETER UITLAAT: De drukmeter van de uitlaat geeft de beschikbare luchtdruk aan de uitlaatzijde van de regelaar aan. Deze druk wordt geregeld door de regelaar en is altijd lager dan of gelijk aan de luchttankdruk.
9. DRUKREGELAAR: De luchtdruk die uit de luchttank komt, wordt geregeld door de regelaarknop. Draai de drukregelaarknop met de klok mee om de uitlaatdruk te verhogen en tegen de klok in om de uitlaatdruk te verlagen. Volg de bedieningsinstructies van het gereedschap voor het aanbevolen drukbereik.

VOORBEREIDING

INITIËLE INSTELLING

1. Lees de veiligheidswaarschuwingen voordat u de luchtcompressor instelt.

LOCATIE

Om schade aan de luchtcompressor te voorkomen, mag u de luchtcompressor niet meer dan 10º dwars of in de lengterichting hellen.

1. Plaats de luchtcompressor op minimaal 30 cm afstand van obstakels die een goede ventilatie kunnen belemmeren.
   Plaats de luchtcompressor niet in een ruimte:
   • waar er aanwijzingen zijn voor olie- of gaslekken.
   • waar ontvlambare gasdampen of materialen aanwezig kunnen zijn.

Ernstig letsel of overlijden kan optreden als elektrische vonken van de motor en de drukschakelaar in contact komen met ontvlambare dampen, brandbaar stof, gassen of andere brandbare materialen. Wanneer u de luchtcompressor gebruikt voor spuitwerkzaamheden, plaats de luchtcompressor dan zo ver mogelijk van het werkgebied, met behulp van extra luchtslangen in plaats van verlengsnoeren.

• waar de luchttemperatuur onder 0ºC daalt of boven 40ºC uitkomt.
• waar extreem vuile lucht of water in de luchtcompressor kan worden gezogen.

ELEKTRISCH

Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op een schok of elektrocutie. Raadpleeg een gekwalificeerde elektricien of servicepersoneel als u twijfelt of het stopcontact correct is geaard. Gebruik geen enkel type adapter bij dit product. Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit de aarddraad dan niet aan op een van de platte contacten. De draad met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aarddraad.

Dit product moet worden geaard. In het geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op een elektrische schok te verminderen. Dit product is uitgerust met een snoer met een aardgeleider en een geaarde stekker. De stekker moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

1. SENCO RAADT HET GEBRUIK VAN VERLENGSNOEREN NIET AAN, omdat dit kan leiden tot stroomverlies en oververhitting van de motor. Het gebruik van een extra luchtslang wordt aanbevolen in plaats van een verlengsnoer. Als het gebruik van een verlengsnoer onvermijdelijk is, moet het worden aangesloten op een aardlekschakelaar in schakelkasten of beschermde stopcontacten.
   Neem bij het gebruik van een verlengsnoer het volgende in acht:

Gebruik alleen verlengsnoeren met 3 contacten die geaarde stekkers met 3 contacten en snoerstekkers met 3 sleuven hebben die de stekker van het product accepteren. Gebruik alleen verlengsnoeren met een elektrische waarde die niet lager is dan de waarde van het product. Gebruik geen beschadigde verlengsnoeren. Onderzoek het verlengsnoer voor gebruik en vervang het als het beschadigd is. Misbruik het verlengsnoer niet en trek niet aan een snoer om het los te koppelen. Houd het snoer uit de buurt van hitte en scherpe randen. Schakel altijd de schakelaar van de luchtcompressor uit voordat u de stekker uit het stopcontact haalt.

WERKING

CONTROLELIJST VOORAFGAAND AAN HET STARTEN

1. Verwijder al het vocht in de luchttank van de luchtcompressor. Verwijder overtollige druk door aan de ring van het veiligheidsventiel te trekken of met een pneumatisch gereedschap, en open vervolgens de aftapkraan van de luchttank aan de onderkant van de luchttank. Sluit stevig wanneer deze leeg is.

Risico op lichamelijk letsel. Probeer de aftapkraan NOOIT te openen als er meer dan 10 PSI luchtdruk in de luchttank zit!

2. Zorg ervoor dat de motorschakelaar van de luchtcompressor in de "OFF" (UIT)-stand staat.
3. Zorg ervoor dat alle veiligheidsventielen correct werken.
4. Zorg ervoor dat alle beschermingen en afdekkingen op hun plaats zitten en stevig zijn gemonteerd.

OPSTARTEN

1. Zorg ervoor dat de hendel op de drukschakelaarkast in de "OFF" (UIT)-stand staat.
2. Steek de stekker van het netsnoer in het geaarde stopcontact.
3. Zet de motorschakelaar in de "ON" (AAN)-stand.
4. Hierdoor kan de luchtcompressor "STARTEN" (STARTEN) met het opbouwen van druk in de luchttanks en "STOPPEN" (STOPPEN) wanneer de juiste druk is bereikt. Wanneer de druk daalt bij gebruik, zal de luchtcompressor opnieuw "STARTEN" (STARTEN) met het opbouwen van druk.
5. Stel de druk in door aan de drukregelaarknop tegen de klok in te draaien voor minder druk en met de klok mee voor meer druk.
6. Als u een ongewoon geluid of trilling opmerkt, stop dan de luchtcompressor en raadpleeg "Probleemoplossing".

AFSLUITEN

1. Om de luchtcompressor te stoppen, zet u de hendel op de motorschakelaar in de "OFF" (UIT)-stand. Stop de luchtcompressor NOOIT door de stekker uit het stopcontact te halen. Dit kan leiden tot een risico op elektrocutie.
2. Tap lucht af van de luchttank door lucht vrij te geven met een aangesloten pneumatisch gereedschap of door aan de ring van het veiligheidsventiel te trekken.
3. Zodra de druk in de luchttanks lager is dan 10 PSI, opent u de aftapkraan onder elke luchttank om al het vocht af te voeren.
4. Laat de luchtcompressor afkoelen.
5. Veeg de luchtcompressor schoon en bewaar hem in een veilige, vorstvrije ruimte.

ONDERHOUD

Lees de gebruiksaanwijzing voordat u onderhoud uitvoert. De volgende procedures moeten worden uitgevoerd bij het stoppen van de luchtcompressor voor onderhoud of service.

1. Schakel de luchtcompressor uit

Ga er nooit van uit dat het veilig is om aan de luchtcompressor te werken, alleen omdat deze niet in werking is. Hij kan elk moment opnieuw starten!

2. Koppel het snoer los van de hoofdstroomvoorziening.
3. Open alle aftappunten.
4. Wacht tot de luchtcompressor is afgekoeld voordat u met de service begint.

ONDERHOUDSSCHEMA

PROBLEEMOPLOSSING

SPECIFICATIES

Beperkte garantie

G Garantieregistratie is ook vereist en kan worden uitgevoerd via online productregistratie op www.senco.com of door het invullen en retourneren van het gefrankeerde garantieregistratieformulier dat is meegeleverd met uw gebruikershandleiding/onderdelenlijst, die zich in de productdoos bevindt. Om een garantieclaim in te dienen, moet u het product, samen met het juiste ontvangstbewijs/aankoopbewijs en vooruitbetaalde transportkosten, retourneren naar een door SENCO geautoriseerd garantiecentrum. Een lijst met door SENCO geautoriseerde garantieservicecentra is te vinden op www.senco.com of door gratis te bellen naar 1-800-543-4596.

SENCO BRANDS, INC.
CINCINNATI, OHIO 45244-1611 USA
www.senco.com

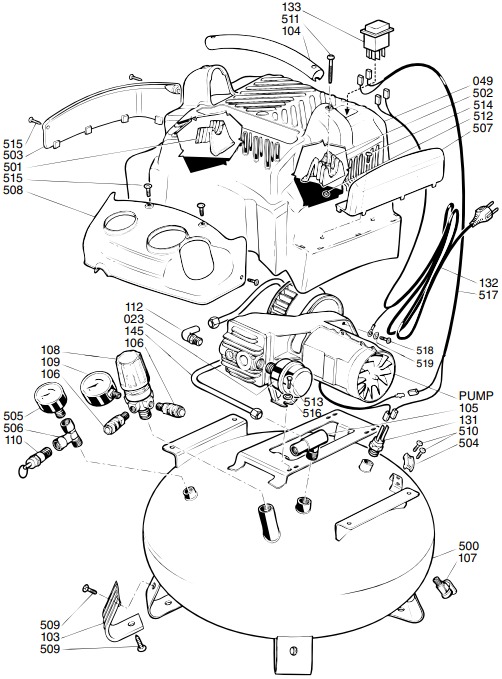

Onderdelenreferentiegids

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
