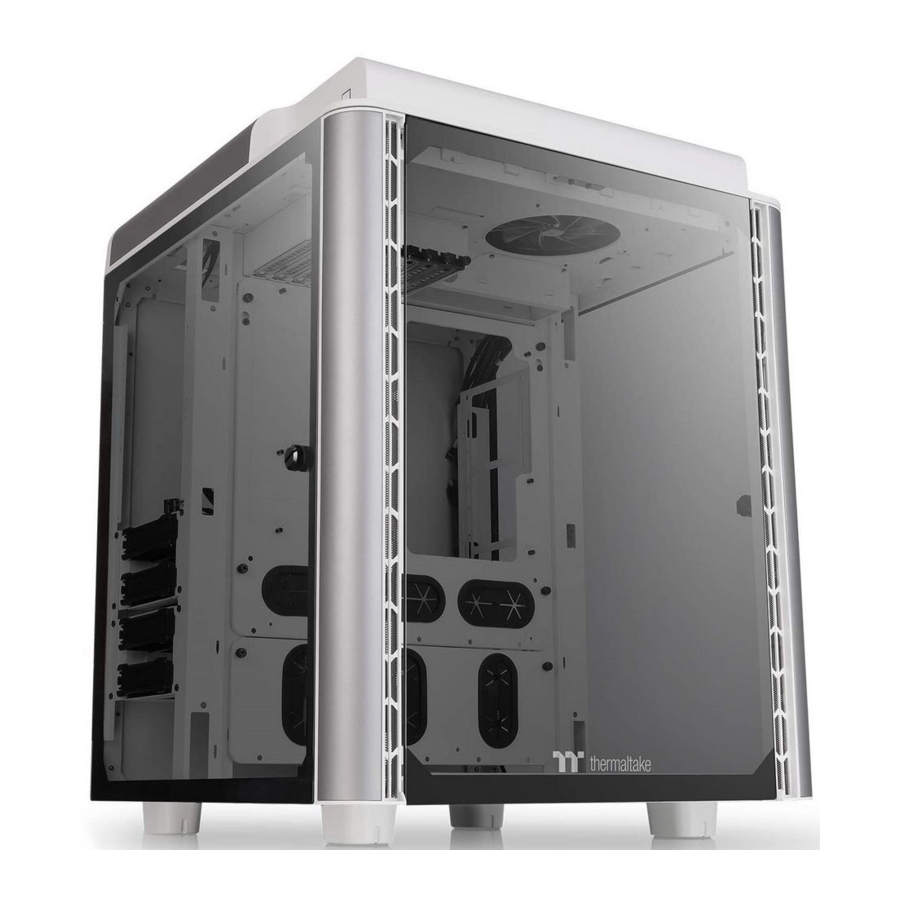

Thermaltake LEVEL 20HT, LEVEL 20 HT SNOW - Pc Case Handleiding

TT Premium

TT Premium
Om de bedrijfsmissie van het leveren van de perfecte gebruikerservaring te blijven bereiken, heeft Thermaltake "TT Premium" ontwikkeld met de essentie van het combineren van producten van de hoogste kwaliteit met een nieuw logo-ontwerp. TT Premium is veel meer dan alleen een garantie voor kwaliteit. Achter de naam staat de passie in DIY, Modding en Thermaltake's wens om het meest innovatieve thermaltake-merk op de PC-hardwaremarkt te zijn. Om aan de vraag van de high-end PC-gebruikers te voldoen, volgt TT Premium zijn kernwaarden van uitstekende kwaliteit, uniek ontwerp, diverse combinaties en grenzeloze creativiteit om een ​​hoogwaardig PC-product te leveren voor elke liefhebber. http://ttpremium.com

Word lid van de Tt-community om voordelen te ontvangen

Als nieuwe gebruiker waarderen we uw gedachten en meningen en uw feedback is belangrijk voor ons. Wij van Thermaltake willen van deze gelegenheid gebruik maken om u uit te nodigen om lid te worden van onze communityforums. Registreer u vandaag nog en profiteer van alle voordelen van onze community.

Voordelen van lidmaatschap:

• Snelle en responsieve gebruikersondersteuning
• Ontvang hulp en advies bij nieuwe builds
• Blijf op de hoogte van nieuwe productreleases
• Deel uw gedachten en builds met de community
• Neem deel aan maandelijkse wedstrijden en giveaways

Officiële website van het merk
http://www.thermaltake.com/
Globale Facebook
https://wvvw.facebook.com/Thermaltakelnc
Taiwan Facebook
https://www.facebook.com/ThermaltakeTW
Globale communityforums
http://community.thermaltake.com

Specificatie

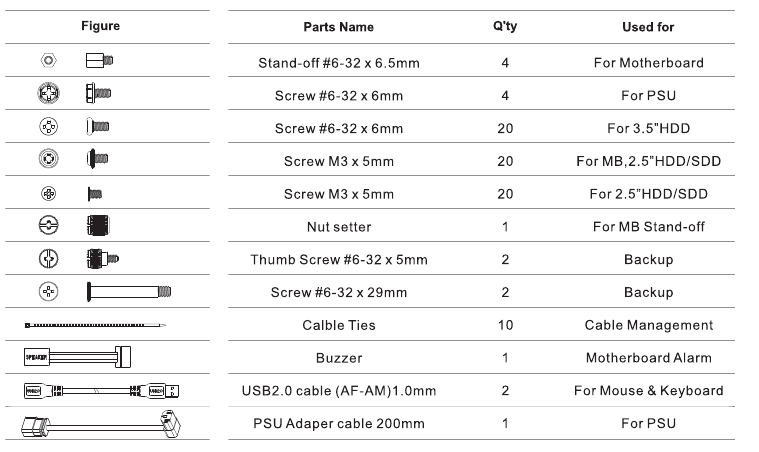

Accessoire

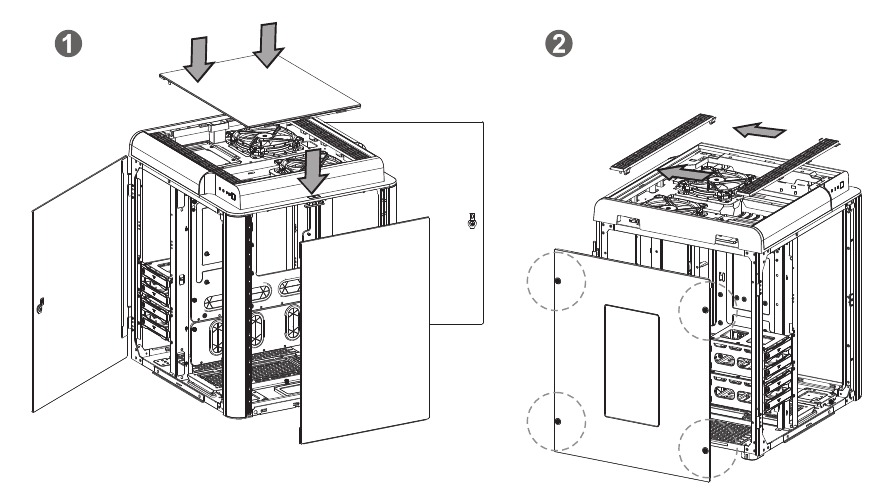

Zijpanelen demonteren

Verwijder de schroeven aan de achterkant van het chassis en open het zijpaneel

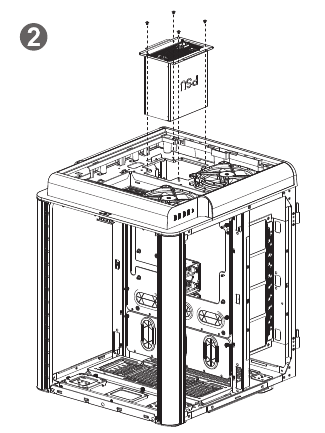

Voedingseenheid (PSU) Installatie

1. Plaats de PSU op de juiste locatie.

2. Pas de ondersteuningsbrug van de PSU aan de juiste locatie aan en zet de PSU vast met schroeven.

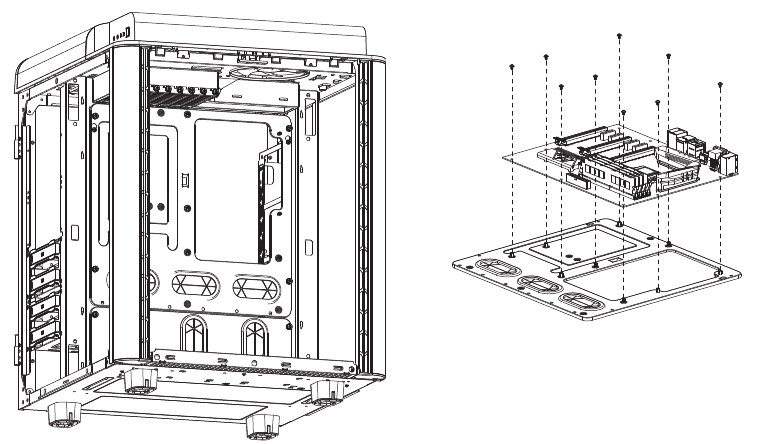

Moederbordinstallatie

Installeer het moederbord op de juiste locatie en zet het vast met schroeven.

3.5" & 2.5" HDD-installatie

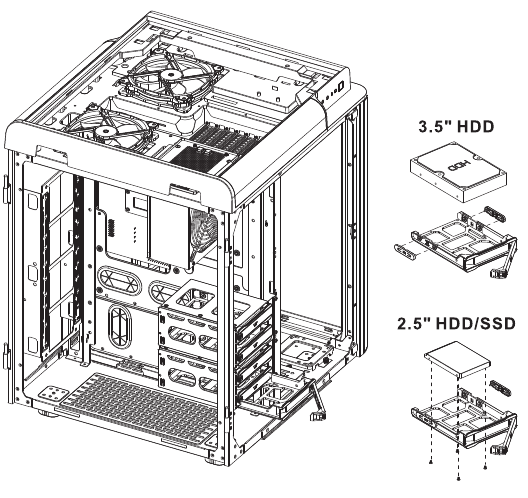

Type A: HDD-installatie (met HDD-kooi)

Voor 3,5" HDD: zet de 3,5" HDD vast aan beide zijden van de HDD-lade door clips te vergrendelen.
Voor 2,5" HDD: zet de 2,5" HDD vast aan de onderkant van de HDD met schroeven.

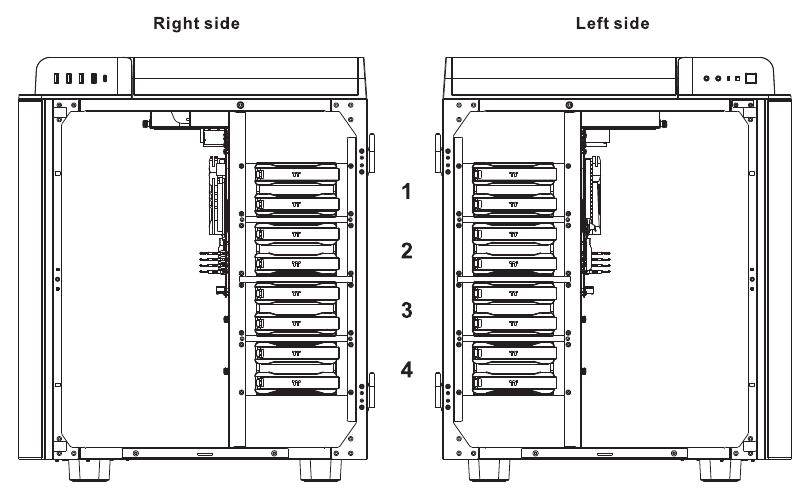

HDD-kooi installatie

Type B: 2.5'' HDD-installatie

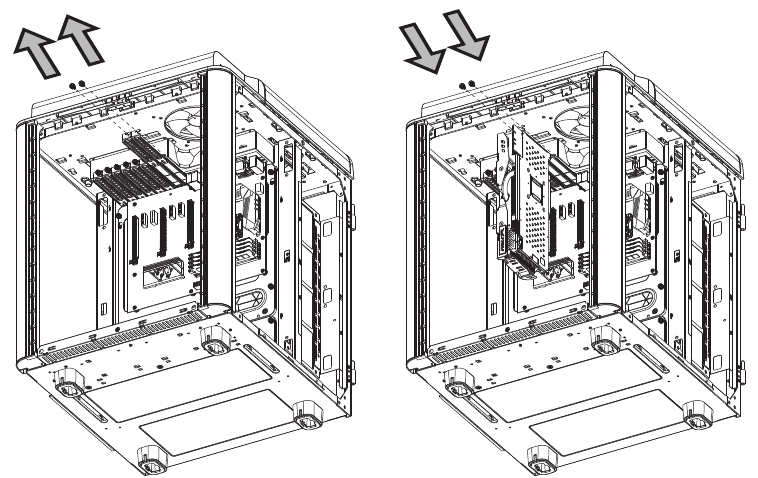

PCI-kaartinstallatie

Steek de PCl-kaart in de PCl-sleuf en zet deze vast met een schroef.

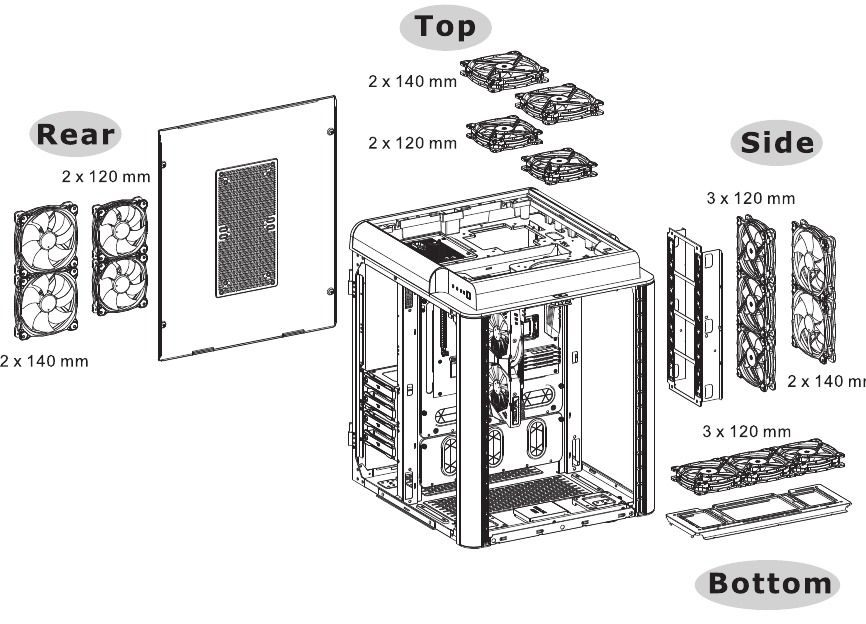

Luchtkoeling installatie

Linkerkant:
3 x 120 mm
2 x 140 mm
Rechterkant:
3 x 120 mm
2 x 140 mm
Bovenkant:
2 x 120 mm
2 x 140 mm
Achterkant:
2 x 120 mm
2 x 140 mm
Onderkant:
3 x 120 mm

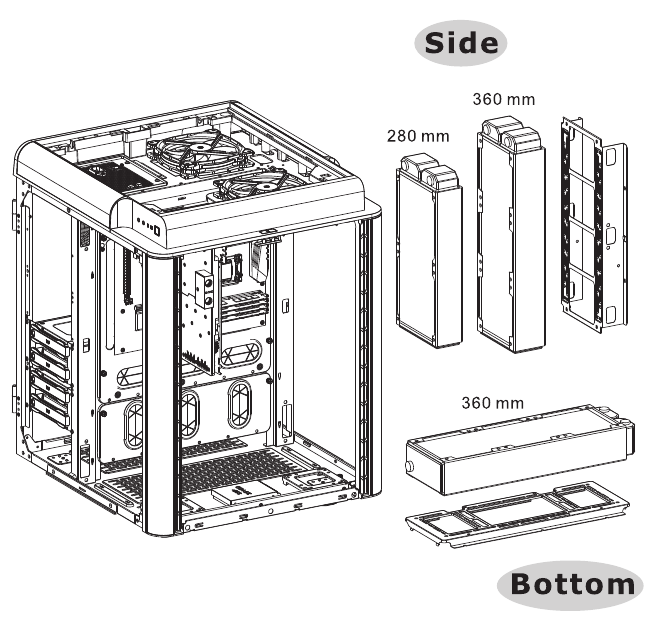

Vloeistofkoeling installatie

Links / Rechts:
1 x 360 mm
1 x 280 mm
Onderkant:
1 x 360 mm

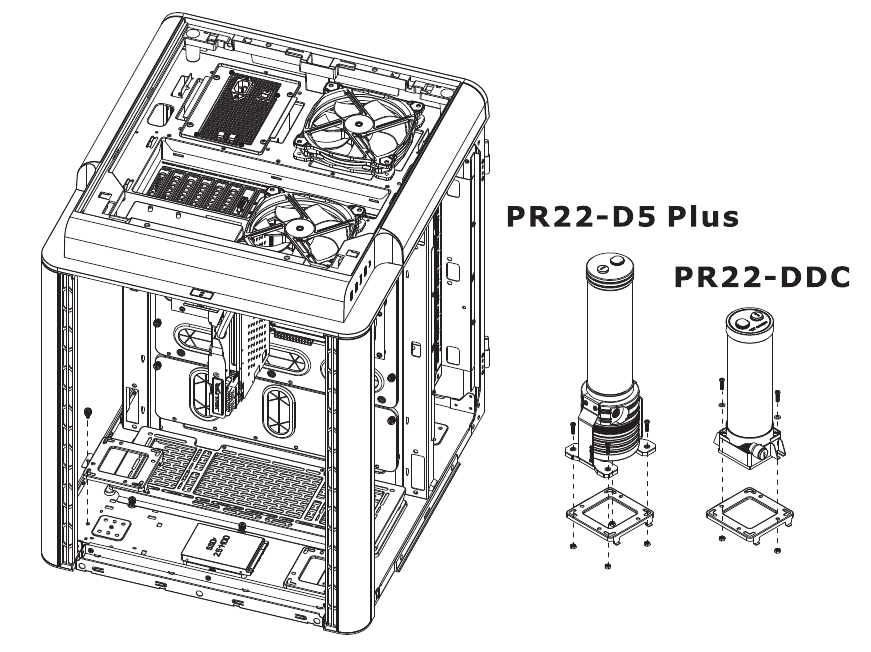

Pomp installatie

Leidingen installatie

Installatiehandleiding voor leidingen

1. Case LED-aansluiting / Aan de voorkant van de behuizing vindt u enkele LED's en schakelleidingen. Raadpleeg de gebruikershandleiding van uw moederbordfabrikant en sluit deze leidingen vervolgens aan op de paneelheader op het moederbord.

2. USB 3.0-aansluiting /

   1. Zorg ervoor dat uw moederbord USB 3.0-aansluiting ondersteunt.
   2. Sluit de USB 3.0-kabel aan op de beschikbare USB 3.0-poort op uw computer.
3. Audio-aansluiting / Raadpleeg de volgende afbeelding van de audio-aansluiting en de gebruikershandleiding van uw moederbord. Selecteer het moederbord dat AC'97 of HD Audio (Azalia) gebruikt en let erop dat uw audio AC'97 of HD Audio (Azalia) ondersteunt, anders beschadigt u uw apparaat(en).


Thermaltake-voedingsserie (optioneel)

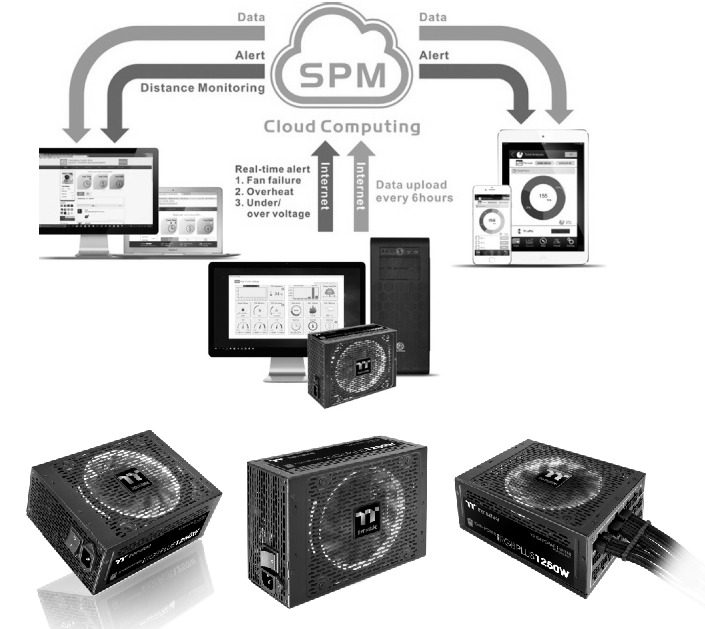

Wat is Smart Power Management (SPM)?
Smart Power Management (SPM) is cloudgebaseerde software die naadloos drie intelligente platforms integreert — DPS G pc APP 3.0, DPS G Smart Power Management Cloud 1.O en DPS G Mobile APP 1.O- en belangrijke statistieken over uw pc compileert in gedetailleerde diagrammen en uitsplitsingen voor uw directe pc-statusweergave en -beheer. Met gemakkelijke toegang tot SPM via uw pc of mobiele apparaten, of u nu buiten of binnen bent, kunt u altijd en overal genieten van de volledige controle over uw build!


Thermaltake heeft verschillende productlijnen voor voedingen; raadpleeg onze officiële website en Facebook-fanpagina voor meer gedetailleerde informatie!
Officiële website van het merk
http://www.thermaltake.com/
Globale Facebook
https://www.facebook.com/Thermaltakelnc
Taiwan Facebook
https://www.facebook.com/ThermaltakeTW

Meer informatie over SPM

Tt RGB Plus-ecosysteem

Meer informatie over TT RGB Plus

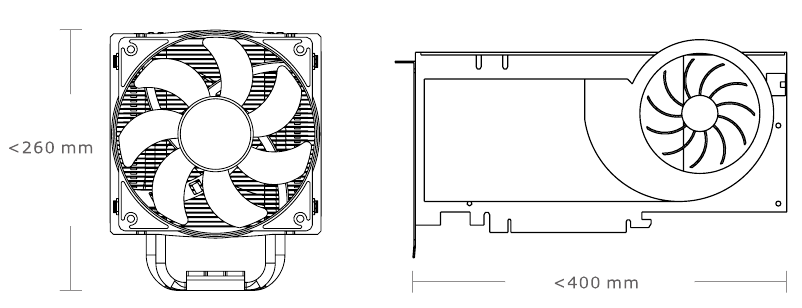

Waarschuwing en kennisgeving

Hoogtebeperking CPU-koeler: Zorg ervoor dat uw CPU-koeler de hoogte van 260 mm (9,8 inch) NIET overschrijdt. Lengtebeperking VGA (uitbreidingskaart): Zorg ervoor dat uw VGA (uitbreidingskaart) de lengte van 400 mm (23,2 inch) NIET overschrijdt.

Referenties

• ttpremium
• Thermaltake
• https://www.facebook.com/ThermaltakeTW
• Forums - Tt Community
• https://www.facebook.com/Thermaltakelnc
• ‎TT RGB Plus in de App Store
• Google Play
