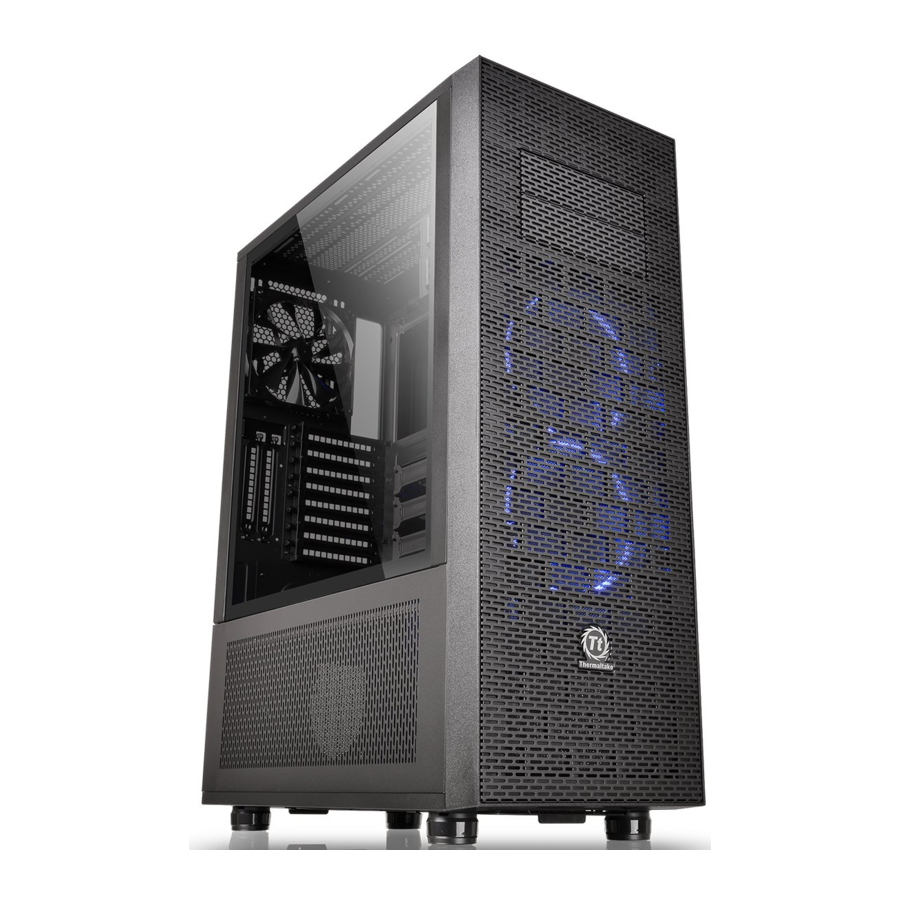

Thermaltake Core X71 (CA-1F8-00M1WN-02) Handleiding
- 1 Inleiding
- 2 Specificatie
- 3 Accessoires
- 4 Waarschuwing en mededeling
- 5 Zijpanelen demonteren
- 6 Installatie van de voedingseenheid (PSU)
- 7 Installatie van het moederbord
- 8 5.25" Apparaatinstallatie
- 9 3.5" & 2.5" HDD installatie
- 10 PCI-kaartinstallatie
- 11 Gebruik van toetsenbord- en muisbeveiligingsslot
- 12 Luchtkoeling installatie
- 13 Vloeistofkoeling installatie
- 14 Maximale radiatorinstallatie-instructie
- 15 Filterinstallatie
- 16 Kabels installeren
- 17 Referenties
- 18 Download handleiding
- 19 In andere talen
Inleiding
Word lid van de Tt Community om voordelen te ontvangen
Als nieuwe gebruiker waarderen we uw gedachten en meningen en uw feedback is belangrijk voor ons. Wij van Thermaltake willen van deze gelegenheid gebruik maken om u uit te nodigen om deel te nemen aan onze Community Forums. Registreer u vandaag nog en profiteer van alle voordelen van onze community.
Voordelen van het lidmaatschap:
- Snelle en responsieve gebruikersondersteuning
- Ontvang hulp en advies bij nieuwe builds
- Blijf op de hoogte van nieuwe productreleases
- Deel uw gedachten en builds met de community
- Neem deel aan maandelijkse wedstrijden en weggeefacties
Tt LCS-Liquid Cooling Support-certificering
Tt LCS Certified is een exclusieve Thermaltake-certificering die alleen wordt toegepast op producten die voldoen aan de ontwerp- en hardcore-enthousiastennormen waaraan een echt LCS-chassis moet voldoen. De Tt LCS-certificering is in het leven geroepen zodat wij bij Thermaltake aan alle ervaren gebruikers kunnen aangeven welke chassis zijn getest om het meest compatibel te zijn met extreme vloeistofkoelingsconfiguraties, zodat u de beste prestaties krijgt van de beste functies en pasvorm.
Brand officiële website http://www.thermaltake.com/
Global Facebook https://www.facebook.com/ThermaltakeInc
Taiwan Facebook http://www.facebook.com/ThermaltakeTW
Global community forums http://community.thermaltake.com
Specificatie
| Type behuizing | Full Tower |
| Afmeting (H*B*D) | 677 x 250 x 511 mm (26,7 x 9,8 x 20,1 inch) |
| Zijpaneel | Transparant venster |
| Materiaal | SPCC |
| Ventilatorondersteuning | Voorzijde: Bovenkant: Achterkant: Onderkant: Linker- / rechterkant: |
| Radiatorondersteuning | Voorzijde: Bovenkant: Achterkant: Onderkant: Linker- / rechterkant: |
| Speling | Hoogtebeperking CPU-koeler: 180 mm Lengtebeperking VGA: Lengtebeperking PSU: |
Accessoires
| Afbeelding | Naam van onderdeel | Aantal | Gebruikt voor |
 | Afstandhouder#6-32 x 6mm | 2 | Moederbord |
 | Schroef#6-32 x 6mm | 4 | Voeding |
 | Schroef#6-32 x 5mm | 12 | 3.5"HDD |
 | Rubberen | 12 | 3.5"HDD |
 | Schroef M3 x 5mm | 22 | Moederbord, 2.5"HDD |
 | Moerdraaier | 1 | Afstandhouder |
 | Schroef Ø5 x 12mm | 4 | Behuizingsventilator |
 | Kabelbinder | 5 | Kabelbeheer |
 | Zoemer | 1 | Moederbordalarm |
 | Geluidsarme kabel | 2 | Ventilator |
 | 8-pins verlengkabel | 1 | Verlengkabel stroomconnector |
 | Ventilatorbeugel | 4 | Ventilator |
 | Voedingsrubber | 4 | PSU |
Waarschuwing en mededeling

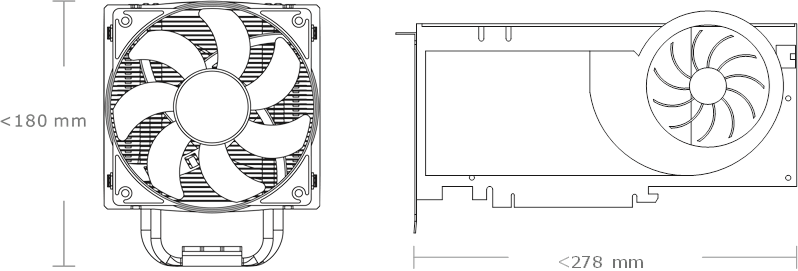

Hoogtebeperking CPU-koeler:
Zorg ervoor dat uw CPU-koeler NIET hoger is dan 180 mm (7,1 inch).
Lengtebeperking VGA (uitbreidingskaart):
Zorg ervoor dat uw VGA (uitbreidingskaart) NIET langer is dan 278 mm (10,9 inch).

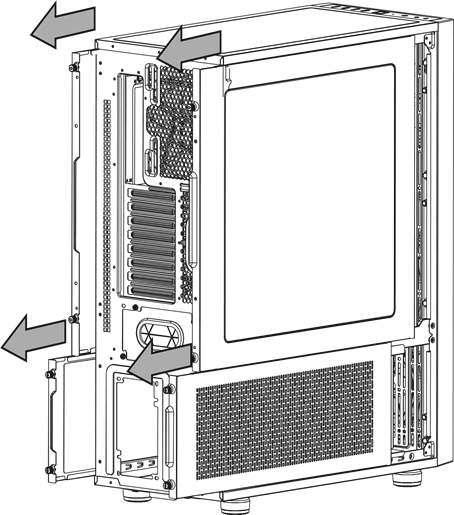

Zijpanelen demonteren
Verwijder de schroeven aan de achterkant van het chassis en open het zijpaneel

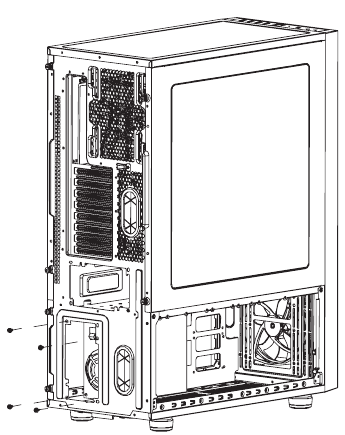

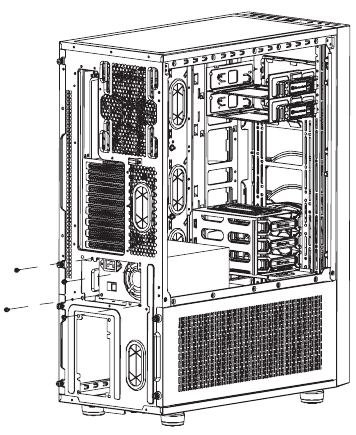

Installatie van de voedingseenheid (PSU)
Positie A
Plaats de PSU op de juiste plaats.
Positie B

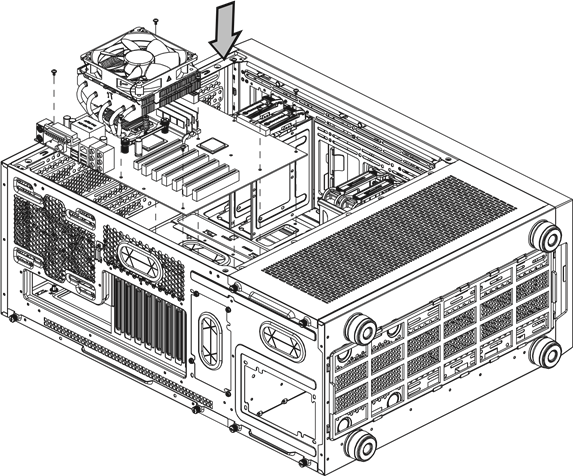

Installatie van het moederbord
- Leg het chassis neer.
- Installeer het moederbord op de juiste plaats en zet het vast met schroeven.

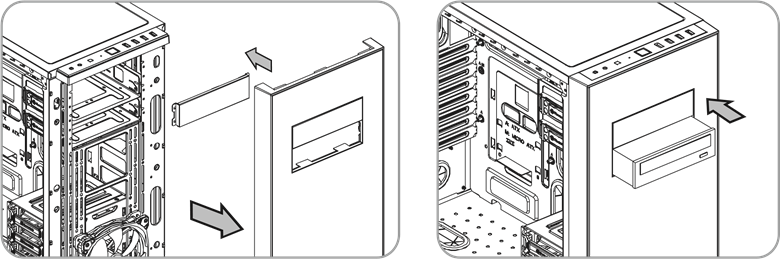

5.25" Apparaatinstallatie
- Verwijder de afdekking van het 5.25"-station.
- Schuif het 5.25"-apparaat in de drive bay om het apparaat te vergrendelen.
Opmerking: druk op het 5.25" tool-free mechanisme om het apparaat te ontgrendelen.

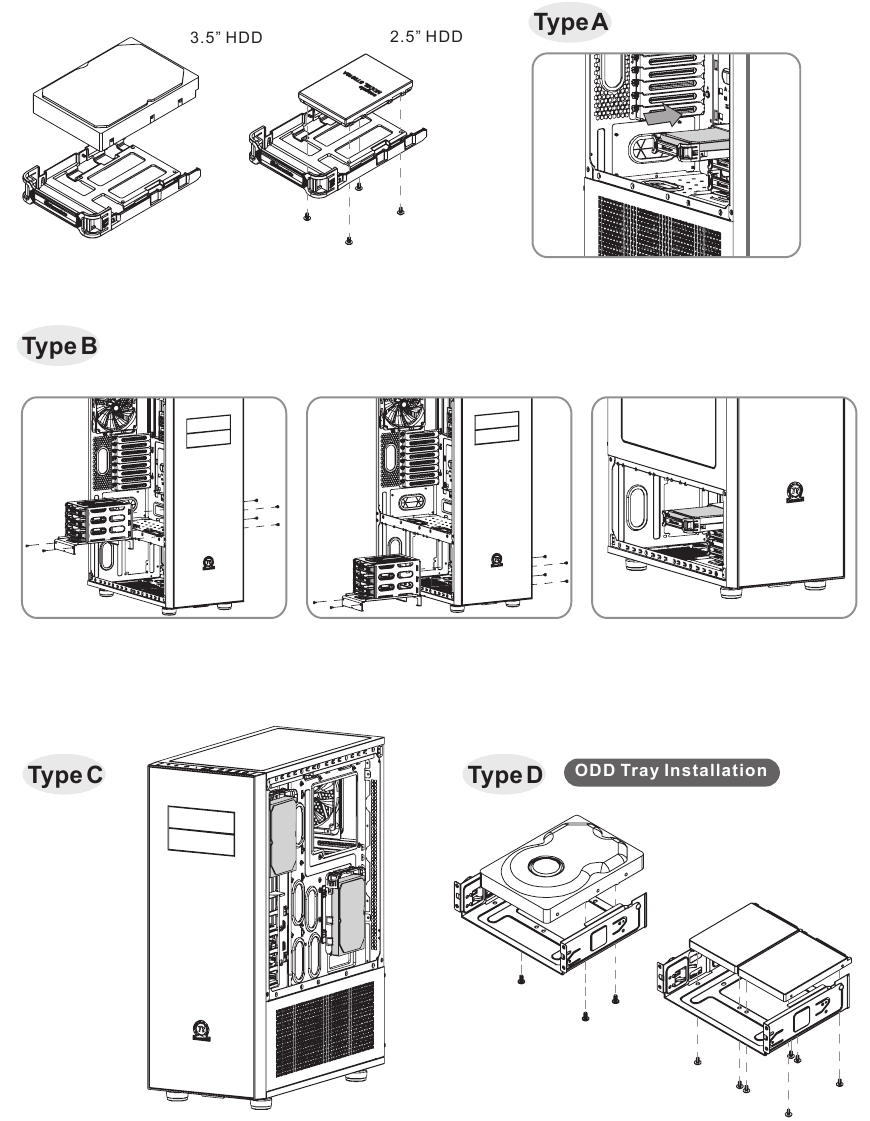

3.5" & 2.5" HDD installatie
- Trek de HDD-lade eruit.
- Plaats de 2.5" of 3.5" harde schijf op de lade en zet deze vast met schroeven.
- Schuif de HDD-lade terug in de HDD-kooi.

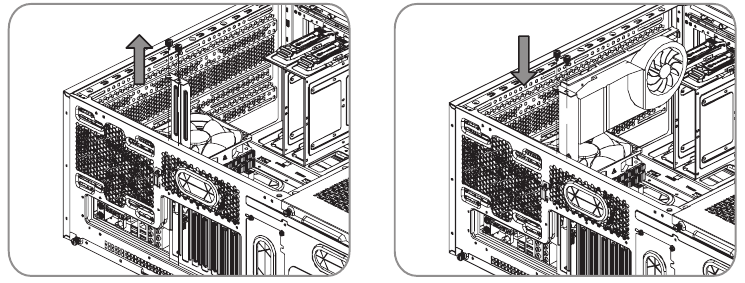

PCI-kaartinstallatie
Plaats de PCI-kaart in de PCI-sleuf en zet deze vast met een schroef.

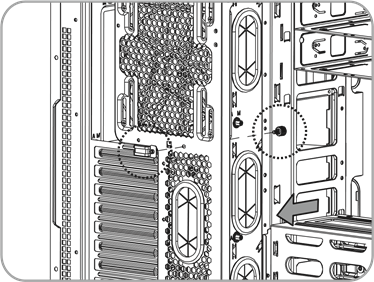

Gebruik van toetsenbord- en muisbeveiligingsslot
Leid de toetsenbord- of muiskabels door het "Toetsenbord- en muisbeveiligingsslot" en zet deze vervolgens vanaf de binnenkant van het chassis vast aan het achterpaneel met een schroef.

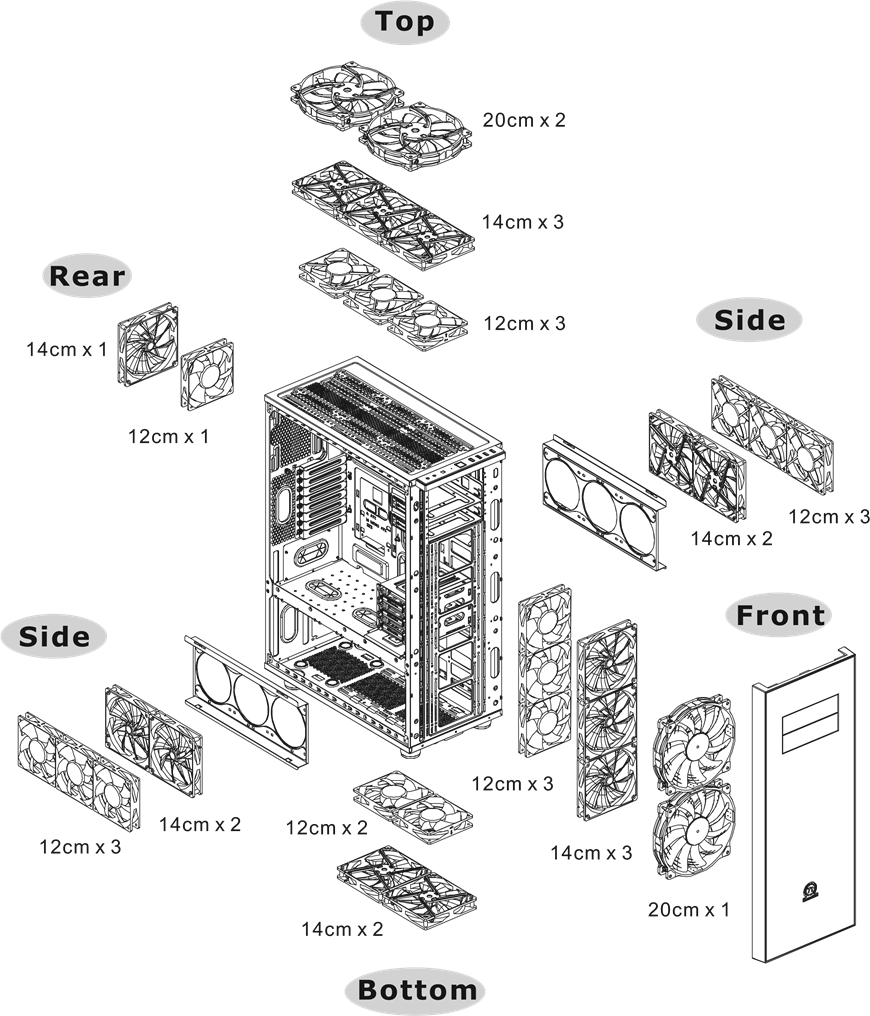

Luchtkoeling installatie

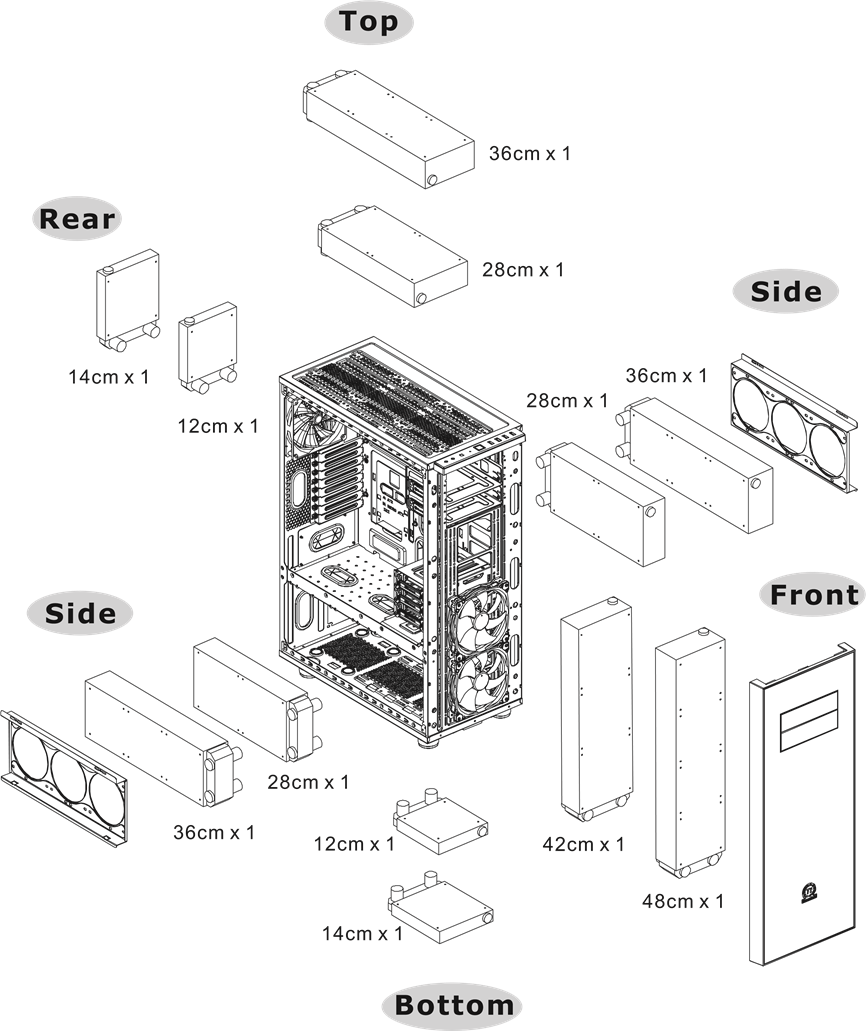

Vloeistofkoeling installatie
Maximale radiatorinstallatie-instructie

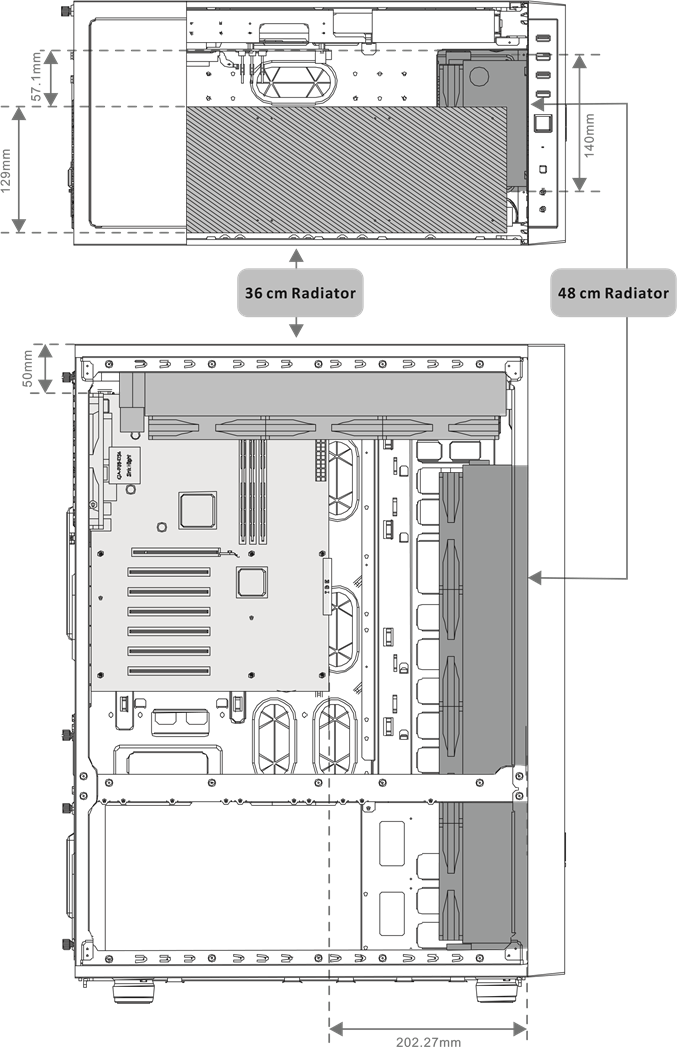

Top Radiator Installation Notice
* Please consult radiator & memory height for proper installation (Raadpleeg de hoogte van de radiator en het geheugen voor een juiste installatie)

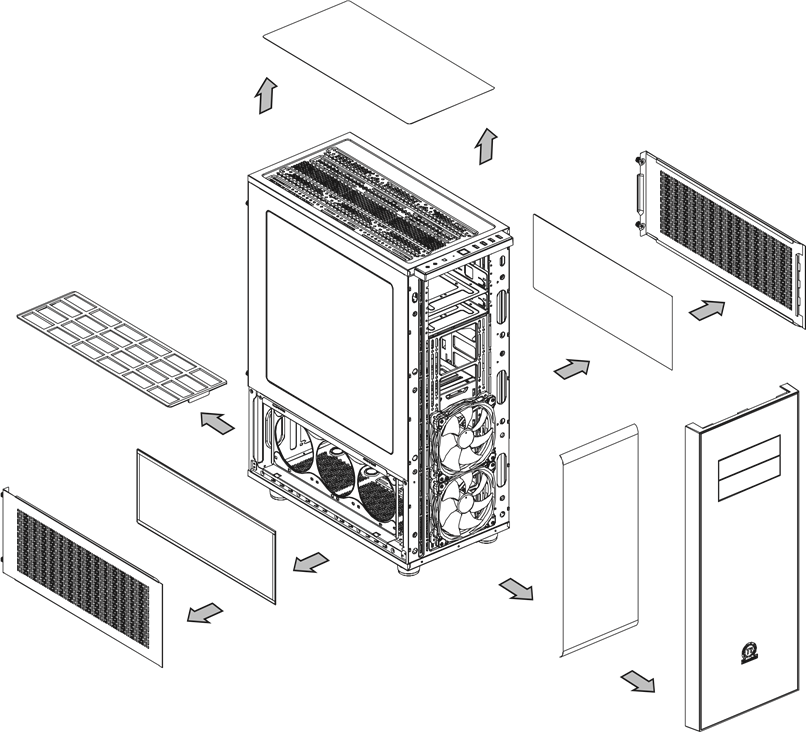

Filterinstallatie
Kabels installeren
Gids voor het installeren van kabels
Case LED-verbinding / Aan de voorkant van de behuizing vindt u enkele LED's en schakelaarkabels. Raadpleeg de gebruikershandleiding van uw moederbordfabrikant en sluit deze kabels aan op de paneelheader op het moederbord.
USB 2.0-verbinding / Raadpleeg de handleiding van uw moederbord om de sectie "USB-verbinding" te vinden.
USB 3.0-verbinding /
- Zorg ervoor dat uw moederbord USB 3.0-verbinding ondersteunt.
- Sluit de USB 3.0-kabel aan op de beschikbare USB 3.0-poort op uw computer.

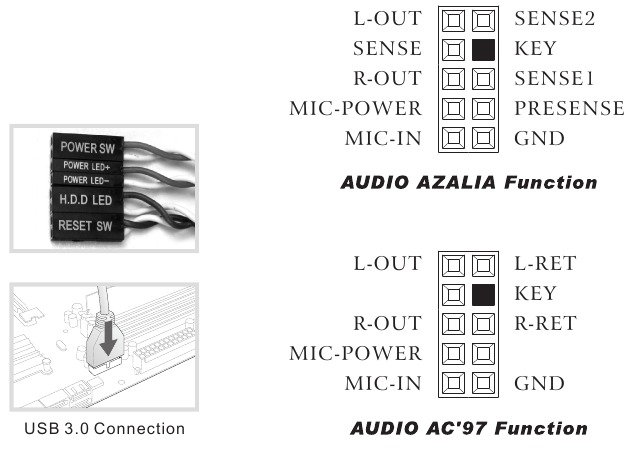

Audioverbinding / Raadpleeg de volgende afbeelding van de audioconnector en de gebruikershandleiding van uw moederbord. Selecteer het moederbord dat AC'97 of HD Audio (Azalia) gebruikt (let op dat uw audio AC'97 of HD Audio (Azalia) ondersteunt), anders beschadigt dit uw apparaat(en).
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Thermaltake Core X71 (CA-1F8-00M1WN-02) Handleiding
