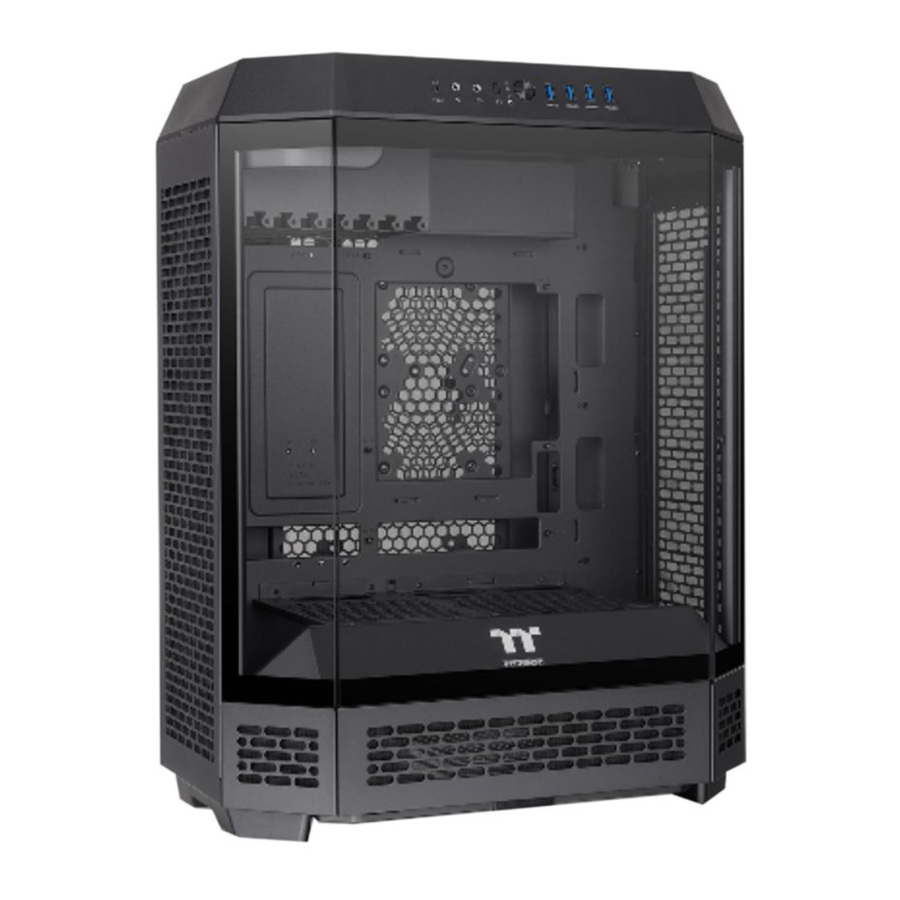

Thermaltake TOWER 600 Handleiding

INSTALLATIE

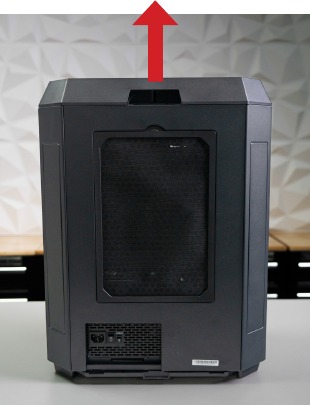

1. Verwijder de bovenklep door deze omhoog te trekken bij de uitsparing aan de achterkant van de behuizing.

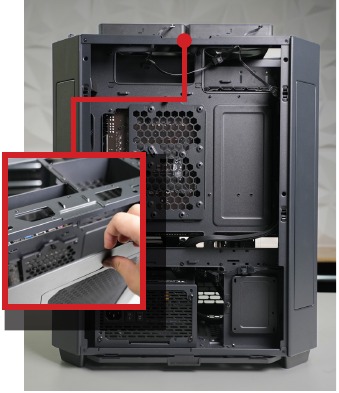

2. Voor meer ruimte om toegang te krijgen tot de I/O-uitsparingen, verwijdert u het achterpaneel door aan de inkeping aan de bovenkant van het achterpaneel te trekken.

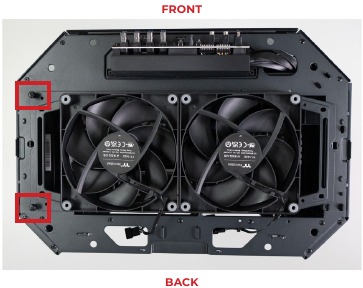

3. Draai de 2 duimschroeven los om de vergrendeling van de bovenste ventilatorbeugel open te draaien om toegang te krijgen tot de I/O-poorten vanaf de bovenkant.
   Koppel indien nodig alle ventilatorkabels los om de bovenste ventilatorbeugel volledig te verwijderen.

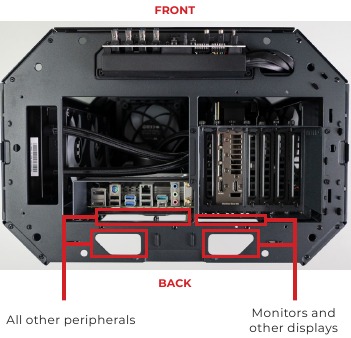

4. Voer uw kabels door de uitsparingen aan de bijbehorende zijden.

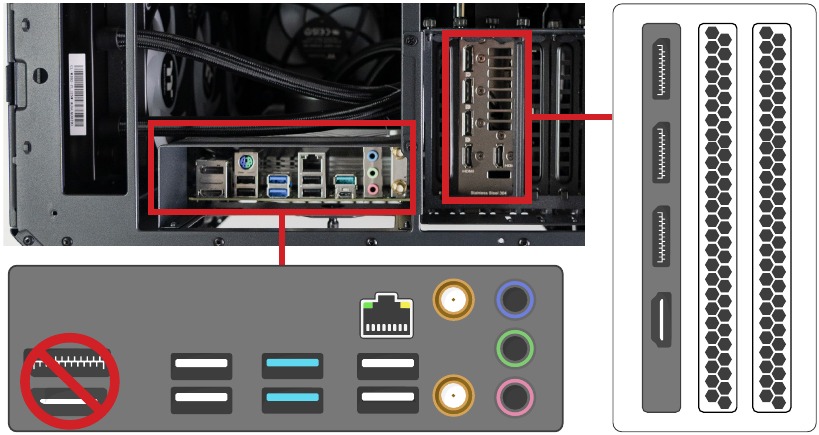

5. Sluit uw randapparatuur aan op de bijbehorende poort(en) in de I/O van het moederbord.


** Afbeeldingen zijn alleen ter referentie. De poortindeling kan variëren op basis van de meegeleverde componenten

Sluit voor monitoren en displays rechtstreeks aan op de juiste poort(en) op de grafische kaart/GPU.
Sluit uw monitor NIET aan op de grafische poort(en) op uw moederbord, aangezien deze zijn uitgeschakeld wanneer er een grafische kaart in uw systeem is geïnstalleerd.

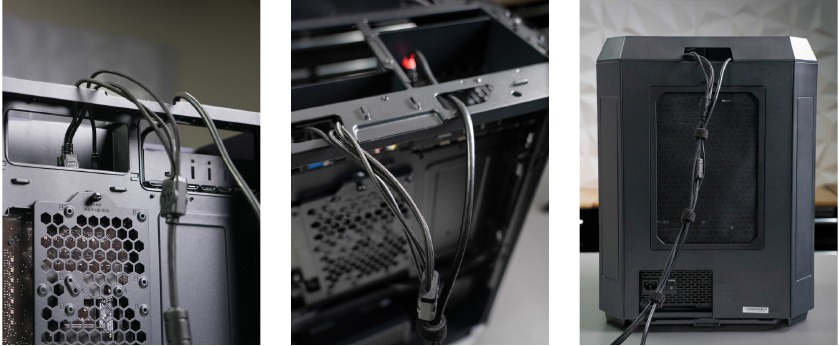

VOORBEELD VAN DE DEFINITIEVE ROUTE VOOR KABELBEDRADING
